35—220千伏变电站通用运行规程（试行）信息来源：局长工作部发布时间：2004-12-24 11:35:15 点击数：6871总则1.1编写依据1.1.1部颁《电力工业技术管理法规》；1.1.2部颁《电业安全工作规程》(发电厂和变电所电气部分)DL 408—91；1.1.3部颁《电气事故处理规程》；1.1.4部颁《电力变压器运行规程》；1.1.5部颁《高压断路器运行规程》；1.1.6部颁《蓄电池运行规程》；1.1.7部颁《继电保护及自动装置技术规程》DL 400—91；1.1.8部颁《电气设备预防性试验规程》；1.1.9部颁《电气设备预防性试验规程》；1.1.10部颁《电能计量装置管理规程》DL 448—911.1.11《四川动力系统调度规程》；1.1.12《巴中电力系统调度规程》；1.1.13部、省、局颁《变电运行管理制度》；1.1.14其它有关规程、制度、反措及技术资料。

1.2适用范围1.2.1本规程适用于巴中电业局35—220kV变电站。

所有运行人员均应严格照本规程之规定进行设备的运行、维护和事故处理。

1.2.2变电站运行人员（专责工程师）、站长调度员、检修部门有关人员、安生部管理人员和负责人、主管生产的领导等与本规程相关人员，应熟悉本规程。

当涉及35—220kV变电站范围内有关工作时，应按本规程执行。

1.2.3新从事变电运行工作的人员，以及脱离变电运行工作三个月及以上的人员均应学习本规程，经考试合格后方可正式上班。

1.2.4本规程为35—220kV变电站通用运行规程，各变电站应根据本站结线和设备情况编制《变电站现场运行规程》，并组织运行人员学习考试。

1.2.5本规程与上级有关规程、规定相抵触时，按上级规定执行。

1.3运行维护的一般要求1.3.1运行人员当值期间，应按规定的巡视路线和项目对全站设备进行认真的巡视检查。

巡视周期如下：1.3.1.1正常巡视：A、每班正常巡视时间为：交班时一次，接班时一次，值班期间高峰负荷时；B、晚间高峰负荷时熄灯检查一次；C、对继电保护和自动装置，应于每季度规定时间按“四统一”要求全面核对。

目录第一章总论1.1概述1.2设计依据1.3设计范围1.4设计原则第二章标准设计方案技术特点及指标2.1 35kV变电站标准设计方案组合2.2 35kV变电站标准设计方案技术特性第三章标准设计方案使用说明3.1 概述3.2 使用原则3.3 使用方法第四章各方案说明4.1 DQ-WW方案说明4.2 DQ-WN方案说明4.3 DM-WW方案说明4.4 DM-WN方案说明4.5 DM-NN方案说明4.6 DF-WW方案说明4.7 DF-WN方案说明4.8 DF-NN方案说明第五章各方案主要设备材料清册5.1 DQ-WW方案主要设备材料清册5.2 DQ-WN方案主要设备材料清册5.3 DM-WW方案主要设备材料清册5.4 DM-WN方案主要设备材料清册5.5 DM-NN方案主要设备材料清册5.6 DF-WW方案主要设备材料清册5.7 DF-WN方案主要设备材料清册5.8 DF-NN方案主要设备材料清册第一章总论1.1 概述1.1.1 变电站标准设计的编制原则1）严格执行国家和电力行业有关变电站设计的标准、规程、规范及国家有关安全、环保等强制性标准，并应符合南方电网公司《110kV及以下配电网装备技术导则》、《中国南方电网公司110千伏及以下配电网规划指导原则》及云南电网公司相关的生产标准、反事故措施等企业标准、要求。

2）结合云南电网的实际情况及运行特点，力求安全、可靠、经济、实用，技术上适度超前，努力体现标准设计方案的统一性、适应性、灵活性、先进性、经济性和可靠性，并融入企业文化内涵, 体现南方电网公司企业文化特征。

3）标准设计采用模块化结构进行设计，接线、布置、配电装置、建构筑物等具有一定的独立性，对于不同地区、不同建设规模的变电站，可在标准设计基础上，根据工程具体情况进行模块组合、调整。

4）设计范围包括变电站围墙内和零米以上作为完整变电站功能所具备的所有设备和设施，受外部条件影响的项目，如系统通信、保护通道、进站道路、站外给排水、地基处理、站外电源、水源、、大件设备运输措施等不列入图纸部分设计范围，但在说明书中提出各部分相关专业的主要设计原则、概算按假定条件估列单项费用。

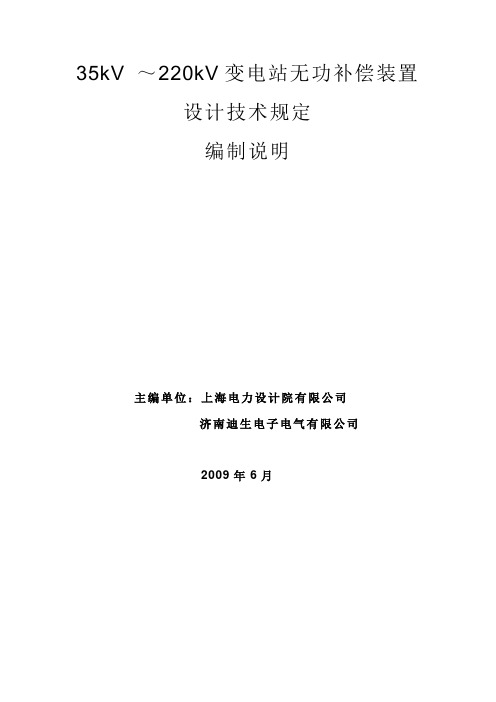

35kV ～220kV变电站无功补偿装置设计技术规定编制说明主编单位：上海电力设计院有限公司济南迪生电子电气有限公司2009年6月1 规定编制工作概况1.1 编制依据本规定是根据《国家发改委办公厅关于印发2005年行业标准计划的通知》(发改办工业[2005]739号文件)的安排制定的。

1.2 编制过程与情况项目编写组于2004年10月完成了编写大纲的工作，并于2004年12月27日～28日集中项目组成员同时邀请有关专家在上海对编写大纲展开了讨论，会议中确定了进度计划以及初稿的编写框架，并对初稿的编写进行了分工。

为了解无功补偿装置设计的现状，避免设计的不足，并与当时正在编写和修编的规程、规范的配合，会议结束后各编写单位有关电力设计和运行单位进行调研，掌握了编写规定的第一手资料。

2005年6月编写组完成了规定的初稿编写工作。

2005年7月5日～7日集中编写组成员并邀请有关专家在山东济南召开了并联电容器、无功设计三本规程编制协调会及《35kV～220kV变电所无功补偿装置设计技术规定》编制工作会议，会议中对相关规程的内容提出了修改意见，并提出了专题报告的编写要求。

2006年8月编写组完成了规定的征求意见稿的编写工作，并向各有关单位征求了意见。

2008年5月编写组在各方意见的基础上完成了送审稿。

2008年6月26～27日编写组成员和相关专家在上海审定了送审稿。

2008年9月完成了《35kV-220kV变电站无功补偿装置设计技术规定》（送审稿）的编制并进行了送审。

同时提交了两篇专题报告，《静止型无功补偿装置》和《低压并联电抗器操作过电压》。

2009年3月31日～4月1日中电联标准化中心和中国电力规划设计协会组织了有关专家在山东济南召开了《330kV～500kV变电站无功补偿装置设计技术规定》及《35kV～220kV变电站无功补偿装置设计技术规定》送审稿审查会，会议中对规程提出了审查意见。

2009年6月根据审查意见修改了相关内容，完成了《35kV～220kV变电站无功补偿装置设计技术规定》的编制。

35kV~220kV变电站无功补偿装置设计要求和审核要点一、范围规定了35kV～220kV变电站中的无功补偿装置，包括10kV-66kV的并联电容器装置、并联电抗器装置、静止无功补偿装置、静止无功发生器装置的工程设计。

适用于35kV～220kV新建变电站，改扩建工程可参照执行。

二、系统要求2.1各级电压无功补偿应根据分层分区、就地平衡的原则确定。

2.2变电站内装设的感性和容性无功补偿设备的容量和型式，应根据电力系统近、远期调相调压、电力系统稳定、电能质量标准的需要选择，同时考虑敏感和波动负荷对电能质量的影响。

2.3无功补偿装置应优先考虑采用投资省、损耗小、可分组投切的并联电容器和并联电抗器。

为满足系统稳定和电能质量要求而需装设静止无功补偿器或静止无功发生器时，应通过技术经济及环境因素等综合比较确定。

2.4变电站内用于补偿输电线路充电功率的并联电抗器一般装在主变压器低压侧，需要时也可装在高压侧。

2.5并联电容器装置一般装设在变压器的低压侧，当条件允许时，应装设在变压器的主要负荷侧。

2.6变电站内装设的并联电容器组和并联电抗器组的补偿容量，不宜超过主变压器容量的30%。

无功补偿装置应按最终规模设计，宜根据无功负荷增长和电网结构变化分期装设。

2.7综合考虑简化接线、节省投资、提高设备补偿效益，对并联电容器组和并联电抗器组进行合理分组，确定无功补偿设备的分组数。

2.8电容器分装在不同组合方式下投切时，不得引起高次谐波谐振和有危害的谐波放大。

2.9投切一组电容器或电抗器所引起接入母线电压的变动值，不宜超过其额定电压的2.5%。

2.10根据电容器组合闸涌流、系统谐波情况以及对系统和电容器组的影响等方面的验算确定分组投切的并联电容器组的电抗率。

当变电站无谐波实测值时，可按GB/T 14549中规定的各级电压母线的谐波电压畸变率及谐波电流允许值计算。

2.11静止无功补偿器中电容器组的设计应避免与其他静止无功补偿支路及系统电源侧产生谐振。

35～110KV 变电所设计规范第三节建筑物第4.3.1条主控制楼（室）根据规模和需要可布置成平房、两层或三层建筑。

主控制室顶棚到楼板面的净高：对控制屏与继电器屏分开成两室布置时宜采用3.4～4.0m；对合在一起布置时宜采用3.8～4.4m。

当采用空调设施时，上述高度可适当降低。

电缆隔层的板间净高宜采用2.3～2.6m，大梁底对楼板面的净高不应低于2m。

底层辅助生产房屋楼板底到地面的净高宜采用3.0～3.4m。

第4.3.2条当控制屏与继电器屏采用分室布置时，两部分的建筑装修、照明、采暖通风等设计均宜采用不同的标准。

第4.3.3条对主控制楼及屋内配电装置楼等设有重要电气设备的建筑，其屋面防水标准宜根据需要适当提高。

屋面排水坡度不应小于1/50，并采用有组织排水。

第4.3.4条主控制室及通信室等对防尘有较高要求的房间，地坪应采用不起尘的材料。

第4.3.5条蓄电池室与调酸室的墙面、顶棚、门窗、排风机的外露部分及其他金属结构或零件，均应涂耐酸漆或耐酸涂料。

地面、墙裙及支墩宜选用耐酸且易于清洗的面层材料，面层与基层之间应设防酸隔离层。

当采用全封闭防酸隔爆式蓄电池并有可靠措施时，地面、墙裙及支墩的防酸材料可适当降低标准。

地面应有排水坡度，将酸水集中后作妥善处理。

第4.3.6条变电所内的主要建筑物及多层砖承重的建筑物，在地震设防烈度为6度的地区宜隔层设置圈梁，7度及以上地区宜每层设置圈梁。

圈梁应沿外墙、纵墙及横墙设置，沿横墙设置的圈梁的间距不宜大于7m，否则应利用横梁与圈梁拉通。

对于现浇的或有配筋现浇层的装配整体式楼面或屋面，允许不设置圈梁，但板与墙体必需有可靠的连结。

第4.3.7条在地震设防烈度为6度及以上的变电所，其主要建筑物及多层砖承重建筑，在下列部位应设置钢筋混凝土构造柱：一、外墙四角；二、房屋错层部位的纵横墙交接处；三、楼梯间纵横墙交接处；四、层高等于或大于3.6m或墙长大于或等于7m的纵横墙交接处；五、8度及以上地区的建筑物的所有纵横墙交接处，六、7度地区的建筑物，纵横墙交接处一隔一设置。

浅谈地下变电站结构的抗震分析及设计隨着城市化进程的快速发展，现今我国地下工程的建设和人流的通达量已经位居世界的前列，因此为了有效的配合地铁的运行，要在地铁站的起点和终点设置相应的配套地下变电站。

由于建设工艺的需求，需要对变电站结构进行较多的开孔，因此就会削弱楼板的整体刚度。

因此地下变电站的抗震分析和设计已经成为了地铁建设的重要工程。

必须通过合理的抗震设计方法对地下变电站结构的抗震性能进行合理设计。

一、地下变电站结构的特点和不利抗震因素通常情况下地铁的建设会受到地下水位的影响，由于地下水水压的影响，会使整体的地下结构产生不均匀的变形而地下变电站又因为其自身结构特性如其竖向荷载较大会增加变形现象。

因此为了提高地下变电站的抗震性能，就使得整体结构的竖向承载力以及竖向的刚度要具有更高的要求。

因此现今我国的地下变电站的结构设计综合考虑了这些因素相应的进行了结构的抗震设计，多采用结构性能较好，刚度较大的现浇混凝土的框架-剪力墙结构，在这之中框架结构的设置通常设置在地下建筑的中心位置，而剪力墙结构则设置在建筑物的临近的外围结构的周围。

因此为了不同的使用功能特性，地下变电站结构和地上的变电站结构以及其它的地下的结构相比，存在着许多自身独有的特性，因此地下变电站的结构体系存在许多独有的受力特点，并存在一些相应的不利抗震因素。

（一）地下变电站的受力特点和结构体系1.结构荷载（1）侧向的压力较大。

主要的结构表现是会随着地下深度的增加而受力增大，从而促使结构的水平荷载增加。

（2）恒载所占的比例较大。

主要的表现是指四周的水土荷载比例较大，如上部的覆土压力和底板的水浮力等。

（3）地震的作用，由于地下结构所需要承受的地震作用同常规的地面建筑相比具有较大的区别，所以地下变电站结构的抗震表现是会随着土体的运动而发生同时的位移。

2.结构体系（1）水平的结构体系，主要指的是地下变电站的楼板同地面结构的楼盖体系具有很大的不同，地下变电站的楼板的类型主要是典型的偏压构件，同时需要有大量的开洞、较小的穿线孔、和电缆竖井等。

35Kv～220kV城市地下变电站设计规定DL/T5216-2005目次前言1 范围2 规范性引用文件3 术语和定义4 总则5 站址选择和站区布置5.1 站址选择5.2 站区布置5.3 进出线电缆通道5.4 其他6 电气部分6.1 电气主接线和设备选择6.2 主变压器6.3 配电装置6.4 无功补偿装置6.5 站用电源和直流设备6.6 主控制室和继电器室6.7 监控和二次接线6.8 继电保护、调度自动化和电测量仪表装置6.9 通信6.10 过电压保护和接地6.11 电气照明6.12 电缆选择与敷设7 土建部分7.1 建筑7.2 结构7.3 建筑防水7.4 通风、采暖与空调7.5 给水与排水8 消防8.1 建筑防水8.2 消防灭火系统8.3 火灾探测报警装置与消防供电9 环境保护9.1 电磁辐射及防治9.2 噪声控制9.3 污水排放10 劳动安全和工业卫生10.1 一般规定10.2 防火10.3 防电伤和防坠落伤害10.4 防毒及防化学伤害10.5 防噪声及防电磁辐射条文说明前言本标准是根据原国家经济贸易委员会《关于下达2002年度电力行业标准制定和修订计划的通知》(国经贸电力[2002]973号)安排制定的。

制定本标准是为了规范城市地下变电站的设计，以达到供电安全可靠、技术先进、造价合理和运行维护方便的目的。

本标准以国家标准GB 50059《35kV～110kV变电所设计规范》和SDJ 2《220kV～500kV变电所设计技术规程》为基础，参照有关国家标准和电力行业标准，对35kV～220kV地下变电站设计的有关问题作出了原则规定。

本标准是在目前国内地下变电站设计和建设尚不普遍的情况下，在调查收集了北京、上海、山东等地区地下变电站设计、运行、管理经验的基础上制定的。

本标准由中国电力企业联合会提出。

本标准由电力行业电力规划设计标准化技术委员会归口并解释。

本标准起草单位：北京电力设计院。

本标准参加起草单位：上海电力设计院有限公司、山东电力工程咨询院。

江苏电网35kV～220kV变电站自动化系统技术规范Technical Specification for 35kV~220kV Substation automation System ofJiangsu Grid江苏省电力公司2007年1月目次前言 (1)1 适用范围 (1)2 引用标准 (2)3 主要术语 (4)4 总则 (7)5 系统构成 (8)6 系统功能 (18)7 系统通信 (31)8 信号输入/输出 (33)9 设备布臵 (34)10 场地与环境 (34)11 电源 (35)12 防雷、接地、抗干扰 (35)13 电缆选择和敷设 (36)14 验收试验要求 (37)附录：变电站自动化系统测试大纲 (49)前言为适应电网快速发展和科技创新的需要，规范江苏电网变电站自动化系统的建设，推动220kV变电站无人值班的实施和变电站自动化技术进步。

江苏省电力公司按照“大二次”系统融合的管理思路，坚持“资源整合，信息共享”的原则，对厂站自动化系统技术进行规范化、标准化、典型化管理，特制订《江苏电网35kV～220kV 变电站自动化系统技术规范》（以下简称《规范》），用于指导江苏电网变电站自动化系统的设计、建设和生产运行。

本《规范》要点如下：1）将变电站计算机监控系统和继电保护、智能设备等统一组网，建成变电站自动化系统，实现专业融合和信息共享；2）规范站内网络结构、设备配臵、系统功能、性能指标等；3）规范通信规约，包括接口、协议等，统一标准、统一规划、统一实施；4）强化对自动化系统的入网测试和现场检验，严格监控产品质量，确保变电站自动化系统稳定运行。

本《规范》由江苏电力调度通信中心负责编制并解释。

本《规范》参与编制单位：江苏省电力设计院、江苏省电力公司生产技术部、江苏省电力试验研究院。

1 适用范围1.1本技术规范适用于新建35kV～220kV无人值班变电站，其它电压等级的新建变电站可参照执行。

1.2 对已投运的35kV～220kV变电站进行无人值班改造时，参照本技术规范执行。
