110kV地下变电站的设计要点

110kv变电站消防设计规范
根据中国的相关法律法规和规范文件，110kV变电站的消防设计应符合以下要求：
1. 消防设计应遵循《建筑设计防火规范》，确保建筑结构和材料的耐火性能符合相应标准。

2. 变电站的消防设施应满足国家和地方规定的消防设备配置要求，包括但不限于消防水源、自动喷水灭火系统、消防器材等。

3. 变电站应设有防火分区和防火墙，保障变电站各区域的火灾扩散控制。

4. 在变电站内应设置合适的消防通道和安全疏散通道，以确保人员的安全疏散。

5. 变电站应配备火灾自动报警系统和消防监控系统，及时发现火灾隐患并采取相应措施。

6. 变电站应保持消防设施的正常运行状态，定期进行消防设备的检查、维修和消防演练，以确保消防设施的有效性。

需要注意的是，由于110kV变电站的特殊性，消防设计规范可能会有一定的区别，建议您在设计过程中参考有关规范标准，同时与相关部门进行咨询，以确保设计符合最新的法规要求。

110kV变电站的电气主接线设计要点分析一、引言110kV变电站作为电力系统中的重要组成部分，其电气主接线设计直接关系到电力系统的正常运行和安全稳定。

电气主接线设计要点分析对于提高变电站的运行可靠性、经济性和安全性具有重要意义。

本文将对110kV变电站的电气主接线设计要点进行深入分析，旨在为电气主接线设计提供理论参考和实际操作指导。

1. 设计原则110kV变电站的电气主接线设计要遵循以下原则：（1）安全可靠：保证电气设备正常运行，并能够承受额定电压和电流，确保人员和设备的安全；（2）经济合理：在满足安全可靠的前提下，尽可能减少线路长度和功率损耗，合理配置电气设备，提高供电质量；（3）易于维护：确保电气设备布置合理，方便日常维护和故障排除；2. 主接线布置110kV变电站的电气主接线布置要充分考虑变电站的实际情况和用电负荷，合理布置进线、出线、主变、母线等设备，确保电气设备的正常运行和安全可靠。

主接线的布置应符合以下要求：（1）进线布置：主变厂站进线需考虑进线的数量、容量和工作方式，充分考虑进线的选择、位置和配电室的布置；（2）出线布置：根据变电站的用电负荷情况，确定出线的数量、容量和位置，合理配置出线开关设备；（3）主变布置：主变的布置要满足进线、出线和母线的联络需求，尽量减少主变到配电室的电缆长度，使主变与配电室尽量靠近；（4）母线布置：母线的布置要充分考虑配电室的大小、位置和设备的配合，确保母线的连接可靠和线路的可维护性；3. 设备选型110kV变电站的电气主接线设备选型要充分满足变电站的运行需求，保证设备的安全可靠和运行经济。

设备选型应考虑以下要点：（1）电缆型号：根据电气负荷和环境条件，选择合适的电缆型号和规格，确保电缆的输电能力和绝缘性能；（2）断路器和隔离开关：选择合适的断路器和隔离开关，满足110kV变电站的配电需求，确保设备的可靠性和安全；（3）互感器和避雷器：根据110kV变电站的电压等级，选择相应的互感器和避雷器，确保设备的运行稳定和安全；（4）接地装置：选择合适的接地装置，确保设备的接地可靠和操作安全；4. 调度控制110kV变电站的电气主接线设计要考虑调度控制的要求，确保电气设备的运行稳定和供电质量。

110KV 变电所电气设计说明所址选择：首先考虑变电所所址的标高，历史上有无被洪水浸淹历史；进出线走廊应便于架空线路的引入和引出，尽量少占地并考虑发展余地；其次列出变电所所在地的气象条件：年均最高、最低气温、最大风速、覆冰厚度、地震强度、年平均雷暴日、污秽等级，把这些作为设计的技术条件。

主变压器的选择：变压器台数和容量的选择直接影响主接线的形式和配电装置的结构。

它的确定除依据传递容量基本原始资料外，还应依据电力系统5-10 年的发展规划、输送功率大小、馈线回路数、电压等级以及接入系统的紧密程度等因素，进行综合分析和合理选择。

选择主变压器型式时，应考虑以下问题：相数、绕组数与结构、绕组接线组别（在电厂和变电站中一般都选用YN ，d11 常规接线）、调压方式、冷却方式。

由于本变电所具有三种电压等级110KV、35KV 、10KV ，各侧的功率均达到变压器额定容量的15%以上，低压侧需装设无功补偿，所以主变压器采用三绕组变压器。

为保证供电质量、降低线路的损耗此变压器采用的是有载调压方式，在运行中可改变分接头开关的位置，而且调节范围大。

由于本地区的自然地理环境的特点，故冷却方式采用自然风冷却。

为保证供电的可靠性，该变电所装设两台主变压器。

当系统处于最大运行方式时两台变压器同时投入使用，最小运行方式或检修时只投入一台变压器且能满足供电要求。

所以选择的变压器为2X SFSZL7-31500/110型变压器。

变电站电气主接线：变电站主接线的设计要求，根据变电站在电力系统中的地位、负荷性质、出线回路数等条件和具体情况确定。

通常变电站主接线的高压侧，应尽可能采用短路器数目教少的接线，以节省投资，随出线数目的不同，可采用桥形、单母线、双母线及角形接线等。

如果变电站电压为超高压等级，又是重要的枢纽变电站，宜采用双母线带旁母接线或采用一台半断路器接线。

变电站的低压侧常采用单母分段接线或双母线接线，以便于扩建。

6~10KV馈线应选轻型断路器，如SN10型少油断路器或ZN13型真空断路器；若不能满足开断电流及动稳定和热稳定要求时，应采用限流措施。

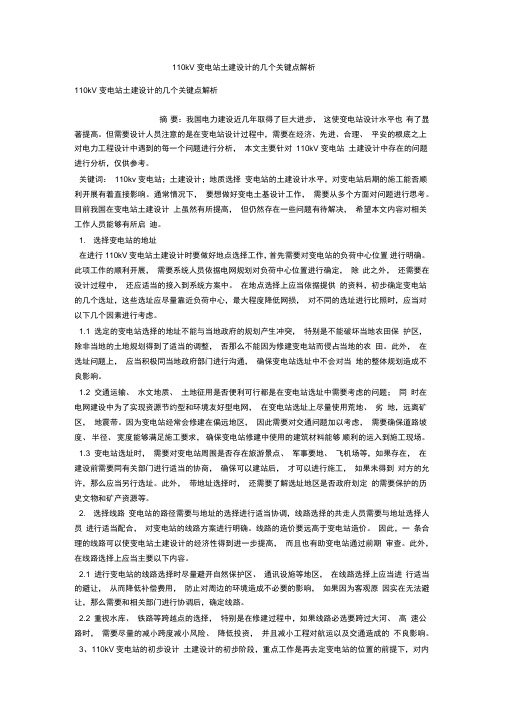

110kV 变电站土建设计的几个关键点解析110kV 变电站土建设计的几个关键点解析摘要：我国电力建设近几年取得了巨大进步，这使变电站设计水平也有了显著提高。

但需要设计人员注意的是在变电站设计过程中，需要在经济、先进、合理、平安的根底之上对电力工程设计中遇到的每一个问题进行分析，本文主要针对110kV 变电站土建设计中存在的问题进行分析，仅供参考。

关键词：110kv 变电站；土建设计；地质选择变电站的土建设计水平，对变电站后期的施工能否顺利开展有着直接影响。

通常情况下，要想做好变电土基设计工作，需要从多个方面对问题进行思考。

目前我国在变电站土建设计上虽然有所提高，但仍然存在一些问题有待解决，希望本文内容对相关工作人员能够有所启迪。

1. 选择变电站的地址在进行110kV 变电站土建设计时要做好地点选择工作，首先需要对变电站的负荷中心位置进行明确。

此项工作的顺利开展，需要系统人员依据电网规划对负荷中心位置进行确定，除此之外，还需要在设计过程中，还应适当的接入到系统方案中。

在地点选择上应当依据提供的资料，初步确定变电站的几个选址，这些选址应尽量靠近负荷中心，最大程度降低网损，对不同的选址进行比照时，应当对以下几个因素进行考虑。

1.1 选定的变电站选择的地址不能与当地政府的规划产生冲突，特别是不能破坏当地农田保护区，除非当地的土地规划得到了适当的调整，否那么不能因为修建变电站而侵占当地的农田。

此外，在选址问题上，应当积极同当地政府部门进行沟通，确保变电站选址中不会对当地的整体规划造成不良影响。

1.2 交通运输、水文地质、土地征用是否便利可行都是在变电站选址中需要考虑的问题；同时在电网建设中为了实现资源节约型和环境友好型电网，在变电站选址上尽量使用荒地、劣地，远离矿区，地震带。

因为变电站经常会修建在偏远地区，因此需要对交通问题加以考虑，需要确保道路坡度、半径、宽度能够满足施工要求，确保变电站修建中使用的建筑材料能够顺利的运入到施工现场。

110KV变电站的设计与规划随着现代电力系统的不断发展，110KV变电站已成为城市供电和工业用电的重要组成部分。

作为电压转换和电能分配的关键设施，110KV 变电站的设计与规划显得尤为重要。

本文将详细介绍110KV变电站的设计原则、步骤、关键技术及运营管理，以供参考。

安全可靠性：变电站的设计应首要考虑安全性，确保变电设备运行稳定，降低故障风险，满足N-1安全准则。

同时，应具备应对突发事件的能力，如自然灾害、设备故障等。

经济实用性：在满足安全可靠性的前提下，变电站的设计应注重经济实用性，合理控制建设成本，提高资源利用率，同时考虑扩建和改造的可行性。

先进性：变电站的设计应采用先进的设备和技术，以提高自动化水平、减少人工干预，实现高效运营。

环境适应性：变电站的设计应充分考虑周边环境的影响，尽量减少对周边环境的破坏，采用环保材料和设备，提高能源利用效率。

110KV变电站的设计步骤一般包括以下几个环节：需求分析：明确用电需求，分析负荷特性，同时对地理、气象、环境等条件进行全面调查，为设计提供基础数据。

设计构思：根据需求分析结果，制定设计方案，包括电气主接线、设备选择、布置方式等。

方案论证：对设计构思进行全面评估，确保设计方案满足安全可靠性、经济实用性、先进性和环境适应性的要求。

设计审批：经过专家评审和相关部门批准，最终确定设计方案。

110KV变电站建设的关键技术包括以下几个方面：电气设备选择：根据设计要求选择合适的电气设备，如变压器、断路器、隔离开关、互感器等，确保其性能稳定、安全可靠。

布线设计：合理规划电气设备的连接线路，采用成熟的接线方式，提高电气系统的可靠性。

同时，注重电缆或架空线的选材和布置，以便于维护和检修。

防雷措施：为防止雷击对电气设备的损害，需设计完善的防雷系统，包括避雷针、避雷线等设备的选择和安装，确保电气设备在雷雨天气的正常运行。

对于110KV变电站的运营管理，以下措施值得：人员管理：加强变电运行人员的培训和资质认证，确保操作规范、安全意识强。

110KV变电站设计学院：专业：年级: 指导老师：学生姓名：日期：摘要：本文主要进行110KV变电站设计。

首先根据任务书上所给系统及线路和所有负荷的参数，通过对所建变电站及出线的考虑和对负荷资料分析，满足安全性、经济性及可靠性的要求确定了110KV、35KV、10KV侧主接线的形式，然后又通过负荷计算及供电范围确定了主变压器台数、容量、及型号，从而得出各元件的参数，进行等值网络化简，然后选择短路点进行短路计算，根据短路电流计算结果及最大持续工作电流，选择并校验电气设备，包括母线、断路器、隔离开关、电压互感器、电流互感器等，并确定配电装置。

根据负荷及短路计算为线路、变压器、母线配置继电保护并进行整定计算。

本文同时对防雷接地及补偿装置进行了简单的分析，最后进行了电气主接线图及110KV配电装置间隔断面图的绘制。

关键词：变电站设计，变压器，电气主接线，设备选择Abstract:This paper mainly carries on the design of 110KV substation. According to the mandate given by the system and the load line and all parameters of the substation and line consideration and the data of load analysis, meet the safety, economy and reliability requirements of 110KV, 35KV, 10KV side of the main connection form is determined, and then through the load calculation and determine the scope of supply the number, size, and type of the main transformer, thus obtains the parameters of each element, the equivalent network simplification, and then select the short circuit short circuit calculation, the calculation results and the maximum continuous working current according to short-circuit current, selection and calibration of electrical equipment, including bus, circuit breaker, isolating switch, voltage transformer, current transformer etc., and determine the distribution device. According to the load and short circuit calculation for the line, transformer, bus configuration of relay protection and setting calculation. At the same time, this paper makes a simple analysis of lightning protection and grounding and compensation device, and finally carries out the electrical main wiring diagram and the 110KV distribution unit interval section drawing.Key words: substation design, transformer, electrical main wiring, equipment selection目录1 引言 (1)1.1 变电站的作用 (1)1.2 我国变电站及其设计的发展趋势 (2)1.3 变电站设计的主要原则和分类 (5)1.4 选题目的及意义 (6)1.5 设计思路及工作方法 (6)1.6 设计任务完成的阶段内容及时间安排 (7)2 任务书 (7)2.1 原始资料 (7)2.2 设计内容及要求 (10)3 电气主接线设计 (11)3.1 电气主接线设计概述 (11)3.2 电气主接线的基本形式 (14)3.3 电气主接线选择 (14)4 变电站主变压器选择 (18)4.1 主变压器的选择 (19)4.2 主变压器选择结果 (21)5 短路电流计算 (22)5.1 短路的危害 (22)5.2 短路电流计算的目的 (22)5.3 短路电流计算方法 (22)5.4 短路电流计算 (23)5.4.1 110kv侧母线短路计算 (25)5.4.2 35kv侧母线短路计算 (27)5.4.3 10kv侧母线短路计算 (28)6 电气设备的选择 (31)6.1 导体的选择和校验 (31)6.1.1 110kv母线选择及校验 (32)6.1.2 35kv母线选择及校验 (33)6.1.3 10kv母线选择及校验 (34)6.2 断路器和隔离开关的选择及校验 (35)6.2.1 110kv侧断路器及隔离开关的选择及校验 (36)6.2.2 35kv侧断路器及隔离开关的选择及校验 (38)6.2.3 10kv侧断路器及隔离开关的选择及校验 (40)6.3 电压互感器和电流互感器的选择 (42)6.3.1 电流互感器的选择 (42)6.3.2 电压互感器的选择 (44)7 继电保护的配置 (46)7.1 继电保护的基本知识 (46)7.2 110kv线路的继电保护配置及整定计算 (53)7.2.1 110kV线路继电保护配置 (53)7.2.2 110kV线路继电保护整定计算 (53)7.3 变压器的继电保护及整定计算 (58)7.3.1 变压器的继电保护 (58)7.3.2变压器的继电保护整定计算 (59)7.4 母线保护 (61)7.5 备自投和自动重合闸的设置 (63)7.5.1 备用电源自动投入装置的含义和作用 (63)7.5.2 自动重合闸装置 (63)8 防雷与接地方案的设计 (64)防雷概述 (64)1.1雷电的成因及危害 (64)1.2直击雷的成因及危害 (64)1.3感应雷的成因及危害 (64)防雷设计原则 (65)8.1 防雷保护 (65)8.2 接地装置的设计 (66)9 配电装置 (67)9.1 配电装置概述 (67)9.2 配电装置类型 (68)9.3 对配电装置的基本要求和设计步骤 (68)9.4 屋内配电装置 (69)9.5 屋外配电装置 (69)10 结束语 (70)参考文献 (72)致谢 (73)附录 (74)附录一电气主接线图 (74)附录二110KV屋外普通中型单母线分段接线的进出线间隔断面图 (75)1 引言1.1 变电站的作用一、变电站在电力系统中的地位电力系统是由变压器、输电线路、用电设备组成的网络，它包括通过电的或机械的方式连接在网络中的所有设备。

110kV变电站的电气主接线设计要点分析110kV变电站是电力系统中重要的电气设备，其电气主接线设计是保障变电站正常运行和安全稳定供电的关键环节之一。

本文将对110kV变电站的电气主接线设计要点进行详细的分析，以便更好地理解和应用相关知识。

1. 设计规范要求在进行110kV变电站的电气主接线设计时，需要遵循国家相关的标准规范和技术规程，比如《变电站工程建设规范》、《变电站设计规范》等。

这些规范文件对于变电站电气设备的选型、布置、安装、接线、运行等方面都有详细的要求，设计人员必须熟知并遵守这些规定。

2. 设计原则(1) 可靠性原则：110kV变电站的电气主接线设计必须保证系统的可靠性。

设计人员在进行主接线设计时，需要充分考虑系统的稳定性、可靠性和灵活性，避免因主接线设计不合理而导致设备事故和停电等问题。

(2) 经济性原则：110kV变电站的电气主接线设计要考虑到设备和材料的合理配置，以及运行成本的最小化。

在设计中应尽量选择成本低、性能高的设备和材料，并合理布置主接线，以降低工程投资和运行成本。

(3) 安全性原则：110kV变电站的电气主接线设计要符合电气安全标准，保证设备和人员的安全。

在设计过程中，必须考虑到设备的安全间距、接地保护、过载与短路保护等方面的要求，以确保主接线的安全运行。

3. 接线方式选择110kV变电站的电气主接线一般采用单母线、双母线或多母线接线方式。

对于单母线接线方式，其结构简单、投资成本低，但可靠性较低，一旦出现故障将导致整个变电站停电；而双母线和多母线接线方式则可提高系统的可靠性和灵活性，但投资成本会相应增加。

设计人员在选择接线方式时，需要充分考虑系统的实际情况和工程经济性，进行合理的权衡和选择。

4. 主变压器接线110kV变电站的主变压器一般采用Yyn0接线方式，以满足系统的供电要求。

设计人员需要根据实际负荷情况和变电站的运行特点，确定主变压器的接线方式，并合理设计主接线方案。

110kv变电站安全距离110kv变电站设计规范110kv变电站安全距离国家《电磁辐射管理办法》规定100千伏以上为电磁强辐射工程，第二十条规定：在集中使用大型电磁辐射设备或高频设备的周围，按环境保护和城市规划要求，在规划限制区内不得修建居民住房、幼儿园等敏感建筑。

不过，据环保部门介绍，我国目前对设备与建筑物之间的距离有一定要求。

比如一般10KV —35KV变电站，要求正面距居民住宅12米以上，侧面8米以上；35KV以上变电站的建设，要求正面距居民住宅15米以上，侧面12米以上；箱式变电站距居民住宅5米以上。

北京市规划委（2004规意字0638号）110千伏的地下高压变电站工程项目，明确要求距离不得少于300米。

35～110KV变电站设计规范第一章总则第1.0.1条为使变电所的设计认真执行国家的有关技术经济政策，符合安全可靠、技术先进和经济合理的要求，制订本规范。

第1.0.2条本规范适用于电压为35～110kV，单台变压器容量为5000kV A及以上新建变电所的设计。

第1.0.3条变电所的设计应根据工程的5～10年发展规划进行，做到远、近期结合，以近期为主，正确处理近期建设与远期发展的关系，适当考虑扩建的可能。

第1.0.4条变电所的设计，必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，结合国情合理地确定设计方案。

第1.0.5条变电所的设计，必须坚持节约用地的原则。

第1.0.6条变电所设计除应执行本规范外，尚应符合现行的国家有关标准和规范的规定。

第二章所址选择和所区布置第2.0.1条变电所所址的选择，应根据下列要求，综合考虑确定：一、靠近负荷中心；二、节约用地，不占或少占耕地及经济效益高的土地；三、与城乡或工矿企业规划相协调，便于架空和电缆线路的引入和引出；四、交通运输方便；五、周围环境宜无明显污秽，如空气污秽时，所址宜设在受污源影响最小处；六、具有适宜的地质、地形和地貌条件（例如避开断层、滑坡、塌陷区、溶洞地带、山区风口和有危岩或易发生滚石的场所），所址宜避免选在有重要文物或开采后对变电所有影响的矿藏地点，否则应征得有关部门的同意；七、所址标高宜在50年一遇高水位之上，否则，所区应有可靠的防洪措施或与地区（工业企业）的防洪标准相一致，但仍应高于内涝水位；八、应考虑职工生活上的方便及水源条件；九、应考虑变电所与周围环境、邻近设施的相互影响。
