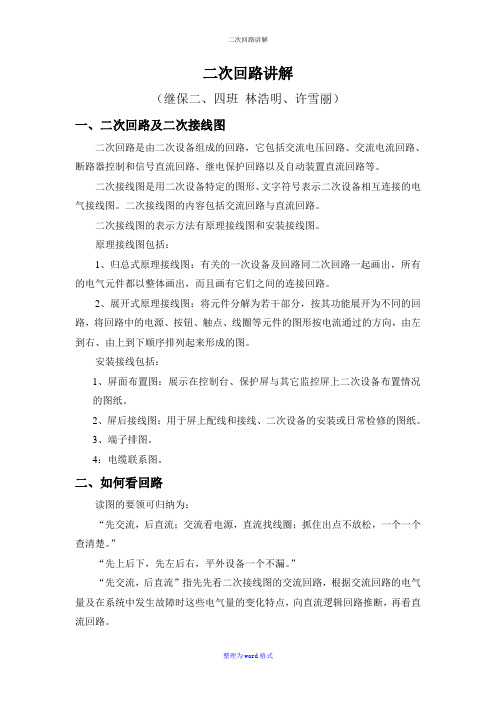

二次回路讲解（继保二、四班林浩明、许雪丽）一、二次回路及二次接线图二次回路是由二次设备组成的回路，它包括交流电压回路、交流电流回路、断路器控制和信号直流回路、继电保护回路以及自动装置直流回路等。
二次接线图是用二次设备特定的图形、文字符号表示二次设备相互连接的电气接线图。
二次接线图的内容包括交流回路与直流回路。
二次接线图的表示方法有原理接线图和安装接线图。
原理接线图包括：1、归总式原理接线图：有关的一次设备及回路同二次回路一起画出，所有的电气元件都以整体画出，而且画有它们之间的连接回路。
2、展开式原理接线图：将元件分解为若干部分，按其功能展开为不同的回路，将回路中的电源、按钮、触点、线圈等元件的图形按电流通过的方向，由左到右、由上到下顺序排列起来形成的图。
安装接线包括：1、屏面布置图：展示在控制台、保护屏与其它监控屏上二次设备布置情况的图纸。
2、屏后接线图：用于屏上配线和接线、二次设备的安装或日常检修的图纸。
3、端子排图。
4：电缆联系图。
二、如何看回路读图的要领可归纳为：“先交流，后直流；交流看电源，直流找线圈；抓住出点不放松，一个一个查清楚。
”“先上后下，先左后右，平外设备一个不漏。
”“先交流，后直流”指先先看二次接线图的交流回路，根据交流回路的电气量及在系统中发生故障时这些电气量的变化特点，向直流逻辑回路推断，再看直流回路。
“交流看电源，直流找线圈”指交流回路要从电源入手。
交流回路由电压和电流回路组成，先找出它们是从哪组互感器来的，传变的电气量所起的作用，与直流回路的关系，符号是什么；然后找与其相应的触点回路。
这样把每组电流互感器或电压互感器的二次回路中所接的每个继电器一个个分析完，再看它们都用在哪些回路，与哪些回路有关。
“抓住出点不放松，一个一个查清楚”，就是说，找到继电器的线圈后，再找出与之相应的触电。
根据触点的闭合或开断引起回路变化的情况，再进一步分析，直至查清整个逻辑回路的动作过程。
“先上后下，先左后右，平外设备一个不漏”是针对端子排图和屏后安装图而言。
直流母线电压监视装置原理图 --------------------------------- 1直流绝缘监视装置 -------------------------------------------- 1不同点接地危害图 ------------------------------------------- 2带有灯光监视的断路器控制回路（电磁操动机构）------------------ 3带有灯光监视的断路器控制回路（弹簧操动机构）------------------ 5带有灯光监视的断路器控制回路（液压操动机构）------------------ 6闪光装置接线图（由两个中间继电器构成） -------------------------------- 8闪光装置接线图（由闪光继电器构成）-------------------------------------- 9中央复归能重复动作的事故信号装置原理图 ----------------------- 9预告信号装置原理图 ----------------------------------------- 11线路定时限过电流保护原理图---------------------------- 12线路方向过电流保护原理图 ----------------------------------- 13线路三段式电流保护原理图 ----------------------------------- 14线路三段式零序电流保护原理图 ------------------------------- 15双回线的横联差动保护原理图---------------------------- 16双回线电流平衡保护原理图 ----------------------------------- 18变压器瓦斯保护原理图 --------------------------------------- 19双绕组变压器纵差保护原理图 ---------------------------------- 20三绕组变压器差动保护原理图---------------------------- 21变压器复合电压启动的过电流保护原理图 ------------------------ 22单电源三绕组变压器过电流保护原理图 ------------------------- 23变压器过零序电流保护原理图---------------------------- 24变压器中性点直接接地零序电流保护和中性点间隙接地保——24线路三相一次重合闸装置原理图 -------------------------------- 26自动按频率减负荷装置（LALF）原理图 ------------------------ 29储能电容器组接线图 ----------------------------------------- 29小电流接地系统交流绝缘监视原理接线图 ------------------------ 29变压器强油循环风冷却器工作和备用电源自动切换回路图------30变电站事故照明原理接线图 ----------------------------------- 31开关事故跳闸音响回路原理接线图 ----------------------------- 31二次回路展开图说明（10KV线路保护原理图）--------------------------- 32直流回路展开图说明 ----------------------------------------- 331、图E-103为直流母线电压监视装置电路图，请说明其作用答：直流母线电压监视装置主要是反映直流电源电压的高低。
第六章二次回路第二节二次回路的接线图电力系统的二次回路是个非常复杂的系统。
为便于设计、制造、安装、调试及运行维护，通常在图纸上使用图形符号及文字符号按一定规则连接来对二次回路进行描述。
这类图纸我们称之为二次回路接线图一、二次回路图纸的分类按图纸的作用，二次回路的图纸可分为原理图和安装图。
原理图是体现二次回路工作原理的图纸，按其表现的形式又可分为归总式原理图及展开式原理图。
安装图按其作用又分为屏面布置图及安装接线图。
图6-1为简单过流保护的归总式原理图T图6-1归总式原理图其特点是将二次回路的工作原理以整体的形式在图纸中表示出来，例如相互连接的电流回路、电压回路、直流回路等，都综合在一起。
因此，这种接线图的特点是能够使读图者对整个二次回路的构成以及动作过程，都有一个明确的整体概念。
其缺点是对二路的细节表示不够，不能表示各元件之间接线的实际位置，未反映各元件的内部接线及端子编号、回路编号等，不便于现场的维护与调试，对于较复杂的二次回路读图比较困难。
因此在实际使用中，广泛采用展开式原理图。
图6-2为展开式原理图至信号图6-2展开式原理图其特点是以二次回路的每个独立电源来划分单元而进行编制的。
如交流电流回路、交流电压回路、直流控制回路、继电保护回路及信号回路等。
根据这个原则，必须将同属于一个元件的电流线圈、电压线圈以及接点分别画在不同的回路中，为了避免混淆，属于同一元件的线圈、接点等，采用相同的文字符号表示。
展开式原理图的接线清晰，易于阅读，便于掌握整套继电保护及二次回路的动作过程、工作原理，特别是在复杂的继电保护装置的二次回路中，用展开式原理图表示其优点更为突出。
图6-3为屏面布置图800屏前布置图 屏后布置图632KU M K E .日口日0-2-0-I-11轩乂料1昇2聊3BDLDHDBDLDHDH0卫:」百曲KKJTAJTAKKI-10II-11II-11I L TTO IL TTI IL TT J X^™1XJ2XJX^™1XJ2XJDi"i6i"i5i"i5^-ie 命5而5 QP■1LP■2LPQP11LP■2LP^=>百芮51LP1LP右侧图6-3保护屏面布置图7T 7U —— Uxla、RDb-315-3< 7¥516-1"[1-Xr712-X1.42ZM>LRULZM4f,f:B-：：屏面布置图是加工制造屏柜和安装屏柜上设备的依据。
二次回路原理图、展开图、接线图
什么是一、二次回路？
一次回路：一次主接线图，其作用受电、变电与配电，实现电压的变换、电能的再分配与传输。
二次回路：牵引变电所除由变压器、断路器、隔离开关等一次设备构成的一次接线外，还有由测量仪表、控制开关、继电器、自动装置、远方监控设备、信号灯和信号器等低压设备构成的辅助电路，称为二次接线，也称二次回路。
二次回路中的设备称为二次设备，主要完成对一次设备的监测、控制和保护等功能。
保证一次系统经济、安全运行和便于操作管理。
认识二次原理接线图
二次电路原理接线图的特点是：电气装置的一次设备（断路器及隔离开关等）和二次设备（各种继电器等）在同一个图上，整个系统的概念清晰明了，有利于初学者理解整个系统的原理和基本工作过程。
但其缺点也较突出：不能表示电路的详细路径；不能表示设备的内部接线；当装置复杂时，原理接线图甚至不能清楚地表示装置的整个原理。
阅读原理图方法：
1、认识图中各元件，了解其作用。
如QF-断路器；TA-流互；KA-电流继电器；KT-时间继电器等。
2、学会分析动作过程
当发生故障时→流互二次电流增大→其值达到KA动作值，其常开接点闭合→接通时间继电器KT线圈→经延时，KT接点闭合→接通信号继电器KS发出信号
→接通中间继电器KM→KM接点闭合→启动断路器跳闸线圈→断路器跳闸→切除故障
将上述原理图转换为二次展开图
二次电路展开图的基本出发点是按回路展开，如：交流电流回路、交流电压回路和直流回路等。
同一个元件的各部分可能出现在不同的回路。
二次电路展开图可以清晰地表示各电器元件的内部连接，是发电厂和变配电所设计、调试和维护的必备图纸，也是发电厂和变配电所使用最广泛的图纸。
二次展开图的特点：
1.交流回路和直流回路分开表示，电路清晰明了，不易混淆。
2.为了阅图的方便和清晰，整个图中同一元件的线圈和接点，用相同的符号表示；接点除了符号外，另标注下标区分同一继电器的多个接点。
3.回路的排列按动作的顺序由左到右、从上到下排列，并在每一个回路的右边列表说明各回路的用途，为阅图者提供了很大的方便。
阅读方法：分回路阅读
1.交流电流回路
交流电流回路的电源是电流互感器的二次电流，交流电流回路是按A、B、C、N从上到下依次排列，对于本原理图，只有A、C两相装设电流互感器，该保护装置采用了两相不完全星形接线法。
当电流继电器的线圈通过大于其整定值的电流时，电流继电器启动，保护装置启动。
2.直流回路
直流回路的电源是变电所的直流操作电源“±WC”，当“＋WC”……→“－WC”回路能导通时，该回路中的继电器线圈得电，继电器动作。
直流回路的动作顺序是:
①“＋WC”→KA1(KA2)常开接点→KT线圈“－WC”，启动时间继电器KT，KT常开接点延时闭合；
②“＋WC”→KT常开延时接点→KS线圈→KM线圈→“－WC”，启动信号继电器KS、中间继电器KM，KM常开接点闭合；
③“＋WC”→KM常开接点→QF断路器辅助常开接点→YR断路器的跳闸线圈→“－WC”，断路器的跳闸线圈YR得电，断路器跳闸。
④信号继电器KS接点闭合，发出信号。
