电气二次原理图(掺插端子图讲解)

断路器控制回路图控制回路是二次回路的重要组成部分，电气设备的种类和型号多种多样，控制回路的接线方式也很多，但其基本原理是相似的。

这里以某变电站控制回路图为例，简要说明看图的基本方法。

完整的二次回路原理图一般由四张图构成：原理图—端子图—端子图—原理图。

完整的控制回路图一般包括操作箱接点联系图—保护屏端子图—汇控柜端子图—断路器控制回路图。

按照上述顺序联接。

下面逐一进行说明：1、操作箱接点联系图我们以A相合闸回路为例来简要说明一下识图方法（图1）。

图1 A相合闸回路先来看图上的两种端子：是箱端子，位于保护装置后侧，是屏端子，一般位于保护屏后两侧，固定在保护屏上。

图的左边为装置的逻辑回路，右侧相对于逻辑回路标有继电装置的种类及回路名称。

如图中根据回路名称，我们可以快速找到A相合闸回路，其中包括跳位监视回路、合闸回路、防跳回路。

跳位监视回路从正电源101通过4D62屏端子接至4n76箱端子，通过跳闸位置继电器TWJa接至4n44，并引至屏端子4D168，从屏端子通过电缆连接至断路器操作机构箱。

图中的7A为回路编号（功能相同的回路在不同型号的设备中都有统一编号，比如合闸回路的编号一般为7，跳闸回路编号一般为37）。

合闸回路的启动靠手动合闸继电器SHJ或重合闸继电器ZHJ，手合命令发出后启动SHJ，重合闸命令发出后启动ZHJ，然而合闸命令只是一个脉冲，保证合闸回路导通直至断路器合上的是合闸保持继电器HBJa。

SHJ或ZHJ发出合闸脉冲后，HBJa线圈励磁，启动合闸回路的HBJa长开接点，这时合闸回路靠HBJa接点继续导通，直至A 相合闸成功，机构箱内的合闸回路断开，HBJa线圈失磁，HBJa长开触点才断开，切断合闸回路。

图中1TBJa为跳跃闭锁继电器，它有两个线圈，一个是电流启动线圈，串联在跳闸回路中，以便当继电保护装置动作于跳闸时，使1TBJa可靠的启动。

一个是防跳回路中的电压保持线圈，其主要作用是在继电器动作后能可靠地自保持。

1、图E-103为直流母线电压监视装置电路图，请说明其作用。

答：直流母线电压监视装置主要是反映直流电源电压的高低。

KV1是低电压监视继电器，正常电压KV1励磁，其常闭触点断开，当电压降低到整定值时， KV1失磁，其常闭触点闭合， HP1光字牌亮，发出音响信号。

KV2是过电压继电器，正常电压时KV2失磁，其常开触点在断开位置，当电压过高超过整定值时KV2励磁，其常开触点闭合， HP2光字牌亮，发出音响信号。

图E-103直流母线电压监视装置接线图2．说明图E-104直流绝缘监视装置接线图各元件的作用。

答：图E-108是常用的绝缘监察装置接线图，正常时，电压表1PV开路，而使ST1的触点5-7、9-11（ ST1的1-3、2-4断开）与ST2的触点9-11接通，投入接地继电器KA。

当正极或负极绝缘下降到一定值时，电桥不平衡使KA动作，经KM而发出信号（若正、负极对地的绝缘电阻相等时，不管绝缘下降多少，KA不可能动作，就不能发出信号，这是其缺点）。

此时，可用2PV进行检查，确定是哪一极的绝缘下降（测“+”对地时，ST2的2-1、6-5接通；测“-”对地时，ST2的1-4、5-8接通。

正常时，母线电压表转换开关ST2的2-1、5-8、9-11接通，电压表2PV可测正、负母线间电压，指示为220V。

），若正极对地绝缘下降，则投ST1 I档，其触点1-3、13-14接通，调节R3至电桥平衡电压表1PV指示为零伏；再将ST1投至II档，此时其触点2-4、14-15接通，即可从1PV上读出直流系统的对地总绝缘电阻值。

若为负极对地绝缘下降，则先将ST1放在II档，调节3R至电桥平衡，再将ST1投至I档，读出直流系统的对地总绝缘电阻值。

假如正极发生接地，则正极对地电压等于零。

而负极对地指示为220V，反之当负极发生接地时，情况与之相反。

电压表1PV用作测量直流系统的总绝缘电阻，盘面上画有电阻刻度。

由于在这种绝缘监察装置中有一个人工接地点，为防其它继电器误动，要求电流继电器KA有足够大的电阻值，一般选30kΩ，而其启动电流为1.4mA，当任一极绝缘电阻下降到20 kΩ时，即能发出信号。

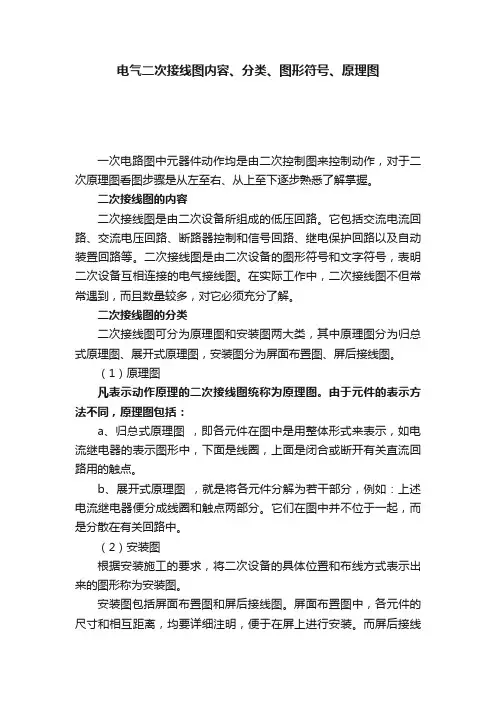

电气二次接线图内容、分类、图形符号、原理图一次电路图中元器件动作均是由二次控制图来控制动作，对于二次原理图看图步骤是从左至右、从上至下逐步熟悉了解掌握。

二次接线图的内容二次接线图是由二次设备所组成的低压回路。

它包括交流电流回路、交流电压回路、断路器控制和信号回路、继电保护回路以及自动装置回路等。

二次接线图是由二次设备的图形符号和文字符号，表明二次设备互相连接的电气接线图。

在实际工作中，二次接线图不但常常遇到，而且数量较多，对它必须充分了解。

二次接线图的分类二次接线图可分为原理图和安装图两大类，其中原理图分为归总式原理图、展开式原理图，安装图分为屏面布置图、屏后接线图。

（1）原理图凡表示动作原理的二次接线图统称为原理图。

由于元件的表示方法不同，原理图包括：a、归总式原理图，即各元件在图中是用整体形式来表示，如电流继电器的表示图形中，下面是线圈，上面是闭合或断开有关直流回路用的触点。

b、展开式原理图，就是将各元件分解为若干部分，例如：上述电流继电器便分成线圈和触点两部分。

它们在图中并不位于一起，而是分散在有关回路中。

（2）安装图根据安装施工的要求，将二次设备的具体位置和布线方式表示出来的图形称为安装图。

安装图包括屏面布置图和屏后接线图。

屏面布置图中，各元件的尺寸和相互距离，均要详细注明，便于在屏上进行安装。

而屏后接线图系将各元件及回路加上编号，施工时，即按编号进行接线，使用起来非常方便。

二次接线图中常用的图形符号二次接线图中，为了说明各元件的连接状况，每个元件须用具有一定特征的图形和文字符号表示出来，以免发生混淆。

如电流继电器文字符号为LJ;时间继电器文字符号为SJ;试验按钮文字符号为YA; 起动按钮文字符号为QA;停止按钮文字符号为TA等。

归总式原理图习惯上常把归总式原理图简称为原理图。

归总式原理图，由于元件为总体形式，看起来比较直观，并且与一次设备画在一起，容易了解它们之间的相互关系和作用，便于形成清晰的概念，这种接线图对于叙述动作原理是有利的。

二次回路图（控制电路图解）

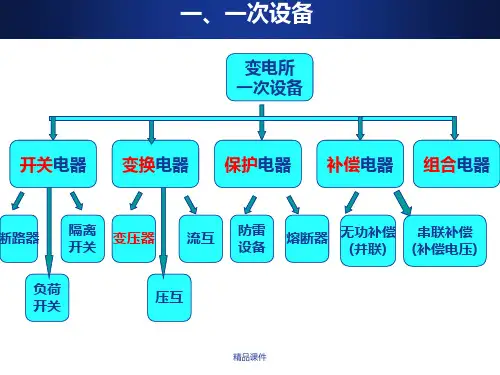

二次回路（secondary circuit）定义：测量回路、继电保护回路、开关控制及信号回路、操作电源回路、断路器和隔离开关的电气闭锁回路等全部低压回路。

由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路。

遇到困难和挫折，让我们感到：
物是人非事事休，欲语泪先流。

解决后就会感到：
正入万山圈子里，一山放过一山拦。

是在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆连成的电路。

用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。

用于监视测量表计、控制操作信号、继电保护和自动装置等所组成电气连接的回路均称为二次回路或称二次接线。

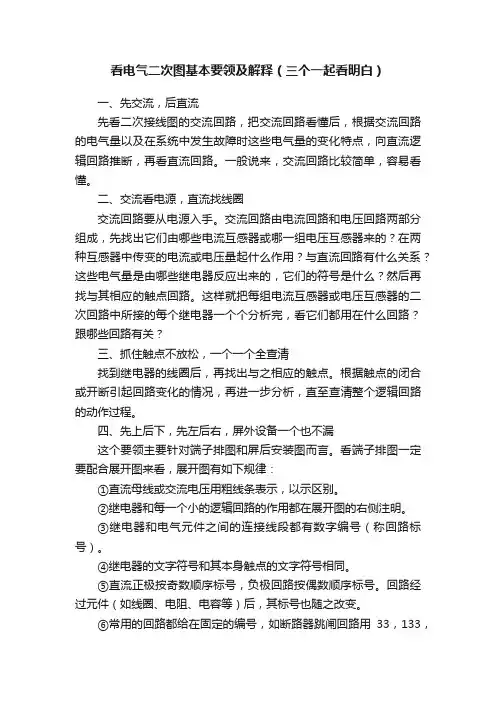

看电气二次图基本要领及解释（三个一起看明白）一、先交流，后直流先看二次接线图的交流回路，把交流回路看懂后，根据交流回路的电气量以及在系统中发生故障时这些电气量的变化特点，向直流逻辑回路推断，再看直流回路。

一般说来，交流回路比较简单，容易看懂。

二、交流看电源，直流找线圈交流回路要从电源入手。

交流回路由电流回路和电压回路两部分组成，先找出它们由哪些电流互感器或哪一组电压互感器来的？在两种互感器中传变的电流或电压量起什么作用？与直流回路有什么关系？这些电气量是由哪些继电器反应出来的，它们的符号是什么？然后再找与其相应的触点回路。

这样就把每组电流互感器或电压互感器的二次回路中所接的每个继电器一个个分析完，看它们都用在什么回路？跟哪些回路有关？三、抓住触点不放松，一个一个全查清找到继电器的线圈后，再找出与之相应的触点。

根据触点的闭合或开断引起回路变化的情况，再进一步分析，直至查清整个逻辑回路的动作过程。

四、先上后下，先左后右，屏外设备一个也不漏这个要领主要针对端子排图和屏后安装图而言。

看端子排图一定要配合展开图来看，展开图有如下规律：①直流母线或交流电压用粗线条表示，以示区别。

②继电器和每一个小的逻辑回路的作用都在展开图的右侧注明。

③继电器和电气元件之间的连接线段都有数字编号（称回路标号）。

④继电器的文字符号和其本身触点的文字符号相同。

⑤直流正极按奇数顺序标号，负极回路按偶数顺序标号。

回路经过元件（如线圈、电阻、电容等）后，其标号也随之改变。

⑥常用的回路都给在固定的编号，如断路器跳闸回路用33，133，233等，合闸回路用3，203等。

⑦交流回路的标号除用三位数以外，前面加注文字符号。

交流回路使用的数字范围是：电压回路为600-799；电流回路为400-599。

它们的个位数字表示不同的回路；十位数字表示互感器的组数。

回路使用的标号组，要与互感器文字符号前的数字序号相对应。

如：1LH 电流互感器的A相回路标号应是A411-A419；电压互感器2YH的A 相回路标号应是A621-A629。

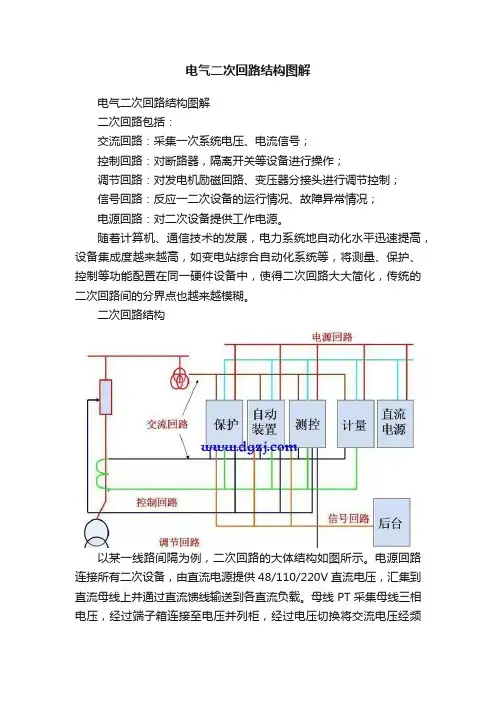

电气二次回路结构图解
电气二次回路结构图解
二次回路包括：
交流回路：采集一次系统电压、电流信号；
控制回路：对断路器，隔离开关等设备进行操作；
调节回路：对发电机励磁回路、变压器分接头进行调节控制；
信号回路：反应一二次设备的运行情况、故障异常情况；
电源回路：对二次设备提供工作电源。

随着计算机、通信技术的发展，电力系统地自动化水平迅速提高，设备集成度越来越高，如变电站综合自动化系统等，将测量、保护、控制等功能配置在同一硬件设备中，使得二次回路大大简化，传统的二次回路间的分界点也越来越模糊。

二次回路结构
以某一线路间隔为例，二次回路的大体结构如图所示。

电源回路连接所有二次设备，由直流电源提供48/110/220V直流电压，汇集到直流母线上并通过直流馈线输送到各直流负载。

母线PT采集母线三相电压，经过端子箱连接至电压并列柜，经过电压切换将交流电压经频
顶小母线输送至各装置。

保护及自动装置、测控装置与断路器的操作机构通过控制回路相连接，从而完成跳合闸动作。

同时与后台监控系统通过信号回路，将一二次设备运行情况，故障异常信号上传，供后台调度监控部门使用。

轻松看懂电气二次接线图和原理图轻松看懂电气二次接线图和原理图一次电路图中元器件动作均是由二次控制图来控制动作，对于二次原理图看图步骤是从左至右、从上至下逐步熟悉了解掌握。

二次接线图的内容二次接线图是由二次设备所组成的低压回路。

它包括交流电流回路、交流电压回路、断路器控制和信号回路、继电保护回路以及自动装置回路等。

二次接线图是由二次设备的图形符号和文字符号，表明二次设备互相连接的电气接线图。

在实际工作中，二次接线图不但常常遇到，而且数量较多，对它必须充分了解。

二次接线图的分类二次接线图可分为原理图和安装图两大类，其中原理图分为归总式原理图、展开式原理图，安装图分为屏面布置图、屏后接线图。

（1）原理图凡表示动作原理的二次接线图统称为原理图。

由于元件的表示方法不同，原理图包括：a、归总式原理图，即各元件在图中是用整体形式来表示，如电流继电器的表示图形中，下面是线圈，上面是闭合或断开有关直流回路用的触点。

总体形式，看起来比较直观，并且与一次设备画在一起，容易了解它们之间的相互关系和作用，便于形成清晰的概念，这种接线图对于叙述动作原理是有利的。

它的缺点是，如果元件甚多时，接线互相交叉显得凌乱，元件端子及连线均无标号，使用常感不便。

展开式原理图展开式原理图又简称展开图，它完全由另一种形式绘制而成。

交流回路与直流回路是互相分开的。

在交流回路中，又分为交流电流回路和交流电压回路。

在展开图中，继电器的线圈和触点是分开的，分别用规定的图形和文字符号加以注明，容易显示它们的功能。

任何一条回路是由按钮、触点、线圈等依电流通过的方向，由左至右，由上而下排列起来，就构成完整的展开图。

在图的右侧，尚有文字说明回路的作用，可进一步帮助了解回路的动作过程。

由于展开图条理清晰，能一条一条分析和检查，因此，在实际工作中用的最多。

屏面布置图屏面布置图应满足下列一些要求：1、凡需经常监视的仪表和继电器，都不要布置得太高；2、操作元件，如控制元件、调节开关、按钮等的高度要适中，使得操作调节方便，它们之间应留有一定的距离，操作时，不致影响相邻的设备；3、对于检查和试验较多的设备，应位于屏的中部，而且，同一类型的设备应布置在一起，这样检查和试验都比较方便。
