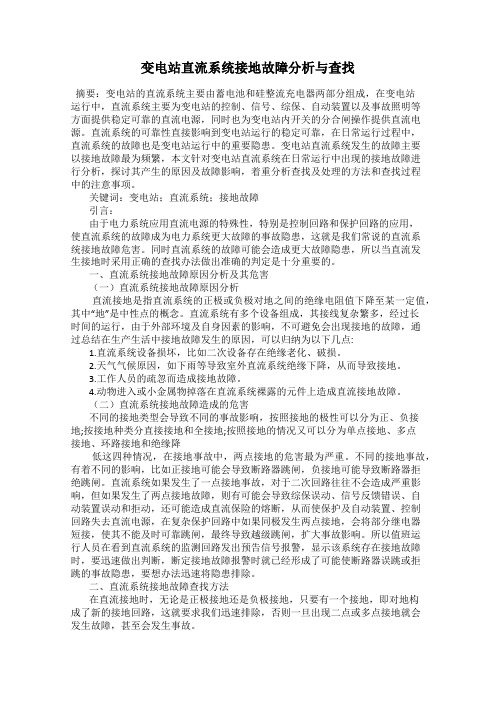

变电站直流系统接地故障分析与查找摘要：变电站的直流系统主要由蓄电池和硅整流充电器两部分组成，在变电站运行中，直流系统主要为变电站的控制、信号、综保、自动装置以及事故照明等方面提供稳定可靠的直流电源，同时也为变电站内开关的分合闸操作提供直流电源。
直流系统的可靠性直接影响到变电站运行的稳定可靠，在日常运行过程中，直流系统的故障也是变电站运行中的重要隐患。
变电站直流系统发生的故障主要以接地故障最为频繁，本文针对变电站直流系统在日常运行中出现的接地故障进行分析，探讨其产生的原因及故障影响，着重分析查找及处理的方法和查找过程中的注意事项。
关键词：变电站；直流系统；接地故障引言：由于电力系统应用直流电源的特殊性，特别是控制回路和保护回路的应用，使直流系统的故障成为电力系统更大故障的事故隐患，这就是我们常说的直流系统接地故障危害。
同时直流系统的故障可能会造成更大故障隐患，所以当直流发生接地时采用正确的查找办法做出准确的判定是十分重要的。
一、直流系统接地故障原因分析及其危害（一）直流系统接地故障原因分析直流接地是指直流系统的正极或负极对地之间的绝缘电阻值下降至某一定值，其中“地”是中性点的概念。
直流系统有多个设备组成，其接线复杂繁多，经过长时间的运行，由于外部环境及自身因素的影响，不可避免会出现接地的故障，通过总结在生产生活中接地故障发生的原因，可以归纳为以下几点:1.直流系统设备损坏，比如二次设备存在绝缘老化、破损。
2.天气气候原因，如下雨等导致室外直流系统绝缘下降，从而导致接地。
3.工作人员的疏忽而造成接地故障。
4.动物进入或小金属物掉落在直流系统裸露的元件上造成直流接地故障。
（二）直流系统接地故障造成的危害不同的接地类型会导致不同的事故影响，按照接地的极性可以分为正、负接地;按接地种类分直接接地和全接地;按照接地的情况又可以分为单点接地、多点接地、环路接地和绝缘降低这四种情况，在接地事故中，两点接地的危害最为严重。
直流接地故障查找方法
嘿，你知道直流接地故障有多让人头疼不？那可得赶紧找到解决办法呀！咱先说说查找方法的步骤吧。
首先，得确定直流系统是否真有接地故障，就像医生给病人看病，先确定是不是真生病了。
可以通过监测装置或者用万用表测量直流系统的正负极对地电压，如果有偏差，那就可能有接地故障啦。
然后呢，开始分段查找，把直流系统分成几个部分，一个一个地检查，这就好比是在一堆乱麻中找一根特定的线。
注意事项也不少呢！在查找过程中，一定要小心谨慎，可不能像个毛手毛脚的猴子一样乱搞。
要确保安全，防止触电事故发生，毕竟电这玩意儿可不是好惹的。
说到安全性和稳定性，那可太重要啦！如果不注意安全，那不是拿自己的小命开玩笑嘛！在查找故障的时候，要严格按照操作规程来，不能瞎搞。
而且要保证直流系统的稳定性，不能因为查找故障而让整个系统崩溃了，那可就惨啦！
这直流接地故障查找方法的应用场景可多了去了。
比如在发电厂、变电站这些地方，一旦出现直流接地故障，就得赶紧用这些方法找出来。
它的优势也很明显呀，能快速准确地找到故障点，节省时间和人力成本。
就像有个超级侦探，能在最短的时间内找出坏人。
我给你讲个实际案例吧。
有一次，一个变电站出现了直流接地故障，
工作人员用了这些查找方法，很快就找到了故障点，及时排除了故障。
要是没有这些方法，那可就麻烦大了，说不定会影响整个电网的运行呢！
所以呀，直流接地故障查找方法真的很重要，一定要掌握好。
这就像是我们手里的一把利器，能在关键时刻发挥大作用。
直流系统接地故障的查找与处理直流系统接地故障是电力系统较为常见的故障，特别是当变电站年久失修时，会增加直流系统接地的可能性，直流系统接地会对电力系统的其他电气设备带来不良影响，必须采取措施及时排除故障。
文章分析了直流系统接地故障的危害以及故障查找方法以及接地故障预防处理措施。
标签：直流系统；接地故障；危害；查找；处理前言直流系统构造复杂，其中有很多交错分布的馈线，正是因为馈线复杂分布的特点，使得直流系统发生接地故障时，难以及时判断得出具体的故障点，直流接地故障查找困难重重，如果不能及时查找并处理直流系统故障，则很可能引发直流系统的多重危险，影响整个电力系统的安全工作。
1 直流系统接地故障的危害直流系统接地会带来多方面的危害，特别是直流正极接地，很容易导致继电保护与相关的控制设备出现误动、拒动等问题，出现误动的原因在于跳合闸线圈和继电器线圈可能同负极电源相连接，回路中出现某点直流接地，从而导致误动现象。
详细的误动过程如图1所示。
观察图1能够看出，如果A点或B点出现接地故障，让1LJ，2LJ两点短接，从而导致ZJ误动跳闸，如果A点、C点直流接地，ZL接点被短接，将出现误动作跳闸现象。
接地方面，直流系统正负极有着类似的原理，负极接地会导致跳闸回路短接，使得断路器出现拒动现象，事故的影响范围进一步扩大，可能导致继电器受损。
2 直流系统接地故障的查找方法引发直流系统接地故障的原因有很多，包括气候因素、直流系统内部因素等，接地故障查找需要从这些重点因素入手，来逐步进行，然而，一些特殊干扰性因素所引发的接地故障，需要特别地重视，采取特殊的查找方法。
2.1 环路供电对故障查找的影响环路供电是直流系统较为常见的现象，因为这種供电模式能够有效平衡直流馈线出线，提高供电安全性、可靠性。
然而，现实的施工中，施工人员常出现误操作倾向，例如：同时闭合环路两侧空开，这样就可能造成直流系统互联过程中，直流系统出现网络环流，使得各个直流互感器出现漏电流，对支路的绝缘检查带来不良影响。
直流接地故障分析及措施1、分类直流系统接地故障较为常见形式为：电缆接地、元件接地、蓄电池接地以及绝缘监测装置故障引起的接地故障。
1.2、电缆接地（1）端子箱—操作机构箱之间的电缆破损，控制电缆通过端子排接地（35千伏开关控制电源正极101由于端子排受潮引起接地）、主变非电量保护控制节点接地（35千伏5MVA主变压力释放信号电源801由于触点受潮引起接地）、断路器辅助开关接地（35千伏主变高压侧高31断路器辅助开关进入雨水后使得控制电源负极102接地）；（2）主控室到蓄电池室的直流电源正负极电缆破损；（3）金属转角及穿孔处的控制电缆、合闸电源电缆（35千伏变电站10千伏1段合闸电源电缆破损引起负接地）、装置电源电缆破损引起的接地。
1.3、元件接地（1）中间继电器、出口继电器（35千伏变电站10千伏开关柜储能回路中间继电器损坏引起正接地）的绝缘降低；（2）保护装置内部元件烧损引起控制电源或装置电源接地引起的接地故障。
1.4、蓄电池接地单体电池因故障渗液引起接地（35千伏变电站多节单体蓄电池渗液严重引起负接地）。
1.5、绝缘检测装置接地平衡桥故障引起的正极、负极以及中间接地（35千伏变电站绝缘监测装置平衡桥故障引起负极接地）。
2、危害及分析分析直流系统接地会引起直流电源正、负极对地电压的偏移，引起控制回路中分、合闸线圈两端电压的变化，进而出现保护误动和拒动现象的产生，直接威胁到变电站内设备稳定、可靠运行的能力2.1、保护误动原因分析（1）正极接地：控制电缆的单点正极接地时使得分合闸线圈两端电压差为110V，并随着接地情况发生偏移，在正极发生死接地时引起线圈两端电压差达到直流系统的恶性电压220V，引起断路器存在误分或误合的风险；（2）两点接地KA接点短接：两点接地时出口继电器KA触点接地短接使得动作继电器KM得电，KM触点闭合后经过辅助触点QF使得分合闸线圈两端电压差为220V，线圈得电，进而引起断路器的误分或误合；（3）两点接地KM接点短接：两点接地时使得动作继电器KM 触点接地短接经过辅助触点QF后使得分合闸线圈两端电压差为220V，线圈得电后引起断路器的误分或误合。
直流系统接地故障查找方法及其特征分析发布时间：2023-02-17T08:18:39.249Z 来源：《中国科技信息》2022年19期作者：王峰[导读] 直流系统接地故障会直接影响电力系统的平稳运行，因此，需要多重视直流系统接地情况，发现接地故障后立即查找与排除故障，保障电力系统的正常运行王峰国网山西省电力公司超高压变电分公司山西太原 030031摘要：直流系统接地故障会直接影响电力系统的平稳运行，因此，需要多重视直流系统接地情况，发现接地故障后立即查找与排除故障，保障电力系统的正常运行。
针对直流系统接地故障查找方法及其特征进行了分析，希望为类似的故障处理提供参考。
关键词:直流系统;接地故障;查找方法１直流系统接地故障成因及危害①环境因素造成直流接地。
大雨、潮湿、昼夜温差大等均可能增大湿度，造成箱体内部凝露或积水，电缆沟积水等问题，影响直流系统的绝缘性能，产生直流接地故障。
②设备因素造成直流接地。
设计不合理、设备绝缘质量差、设备长时间运行产生绝缘老化、技改扩建产生寄生回路等问题均有可能发展为直流接地故障。
③人为因素造成直流接地。
设备技改或新站基建时，接线人员对二次线缆绝缘包扎不完整、线缆破损导致误碰金属外壳、工作人员操作不当等均增加了接地故障发生概率。
④动物因素造成直流接地。
变电站内防小动物封堵破损造成小动物侵入，动物爬入运行设备造成导电元部件松动脱落，动物啃咬电缆等均有可能产生直流接地故障。
变电站内发生单点接地故障不会对设备运行产生致命影响，但是一旦发展为两点甚至多点接地，将会使断路器拒动、误动，产生越级跳闸、负荷损失等电网事故，严重威胁着电网的安全运行。
2直流系统接地故障类型2.1受负荷电流干扰的接地该接地产生原因大多是因为电池电解液漏到了地上，寻找直线接地原因时需要关注蓄电池情况，避免出现因为蓄电池接地产生的接地。
2.2非线性电阻接地非线性电阻接地及经过二极管等材料而引发的接地故障，电压大小、电压方向都会影响电阻值，其电阻值有着非线性特点，但若出现了接地警报，即变成了金属性单点接地，更容易查找。
直流系统接地故障查找技巧及预防措施摘要：安全可靠的变电站直流系统是电网安全和系统稳定运行的前提，是变电站的重要组成部分。
然而天气潮湿、人为误操作、动物侵入、设备损毁或老化都会对变电站直流系统的运行造成影响，威胁电网安全。
本文将对直流系统接地的危害和产生原因进行分析，总结查找接故障的方法和相关预防措施。
关键词：直流系统；接地故障；查找；预防直流系统在变电站系统中相对独立，是变电站的主要供电设备之一，负责保障负电荷的相关操作。
变电站中的控制信号、跳合闸断路器、继电保护是直流系统的主要工作对象，同时在变电站的交流电源发生故障时，直流系统会为变电站提供紧急直流电源。
因此，安全稳定的直流系统对变电站的正常运行至关重要。
为了减小直流系统发生接地故障的损失，电力系统的相关工作人员要在最短时间内确定接地故障位置，对故障进行有效处理。
一、直流系统接地的危害直流系统接地的类型主要有以下几种分类：以接地的极性为标准分正极接地和负极接地；以接地故障点的多少可分为多点接地、单点接地、绝缘降低或环路接地。
一般来说正极接地产生的危害是断路器误跳闸，负极接地的危害则是引起断路器拒跳闸。
通常单点接地不会影响整个直流系统，但若是两点接地则会，此时断路器拒动或误动很可能发生，进而威胁变电站正常运行，所以应及时排除两点接地故障。
二、发生直流系统接地故障的原因（一）变电站设备老化直流系统接地的主要原因之一是变电站设备老化。
在投入使用较长时间的变电站中，设备老化，电缆绝缘性能不佳，机构箱、端子箱的密封性较差，造成内部接点生锈，进而产生接地故障。
同时，在遭到碰撞或产生震动时，电缆会穿过金属或在金属部位发生弯曲，这也是直流系统产生接地故障的原因[1]。
（二）天气影响和动物侵入在遭遇大雾、霜雪、降雨时，如果变电站直流系统设备出现密闭问题，就会有雨水等的侵入，在设备的导线、接线、接口部位出现生锈现象，进而导致直流系统接地。
接线盒是直流系统中最易受动物影响而产生接地故障的部位。
直流系统接地故障查找的方法处理原则直流系统接地故障是指系统中的直流电设备或电源与地之间存在直通导电故障。
这种故障不仅会影响系统的正常运行，还可能对人身安全产生威胁。
因此，及时查找和处理直流系统接地故障是非常重要的。
以下将介绍直流系统接地故障的查找方法和处理原则。
1.调查和检查：根据用户反馈的情况、系统运行过程中产生的报警信息等，对系统进行调查和检查，寻找可能存在接地故障的线路或设备。
2.检测工具的使用：使用各种电气测试仪器，如万用表、电压表、电阻表等，对怀疑存在故障的线路或设备进行测量和检测，确定其是否存在接地故障。
1.安全第一：在处理接地故障时，要时刻将安全放在首位，采取必要的安全措施，如佩戴绝缘手套、穿戴绝缘鞋等，避免触电或感触到高电压。
2.排查故障原因：确定接地故障的具体原因，包括线路老化、绝缘被破坏、设备故障等。
只有找到故障原因，才能采取正确的处理方法。
3.分析故障范围：确定接地故障的范围，包括是单个设备的故障还是整个线路系统的故障。
不同范围的故障需要采取不同的处理措施。
4.切断电源：在处理接地故障时，首先要切断电源，以避免继续有电流流动导致进一步的事故发生。
5.寻找接地点：确定接地故障的具体位置，通过仔细检查和测量，找到接地点，以便下一步的修复。
6.修复绝缘：根据具体的故障原因，对受损的绝缘进行修复或更换。
修复绝缘可以有效地解决接地故障问题。
7.进行测试：在修复绝缘后，需要对修复的线路或设备进行测试，确保其性能和安全性符合要求。
8.预防措施：为了防止接地故障的再次发生，需要采取一系列的预防措施，如定期维护设备、更换老化的线路或设备等。
总之，直流系统接地故障的查找和处理需要仔细的分析和操作。
通过合理的方法和原则，可以及时解决问题，确保系统的正常运行和人员的安全。
变电站直流系统接地故障的查找分析及处理摘要：变电站直流系统中所连接的直流支路较多，设备也多，在运行过程中，由于受到环境的影响，接线端子老化、设备元器件老化、设备自身原因造成线路绝缘下降，容易发生直流接地故障。
近年来，随着电力资源在生活生产中的不断深入应用，电力能源已经成为当前最主要的生产能源之一，人们要求更稳定高效的能源供给，变电站直流接地故障引起各界的广泛重视。
当前急需对变电站的直流故障问题做出及时有效的解决策略，以保障变电站的各项系统正常运行。
关键词：变电站；直流系统；接地故障；查找处理1变电站直流系统接地故障的有关概述1.1变电站直流系统接地故障的含义变电站直流系统接地故障指的是变电站直流系统的正极或负极与大地间的绝缘水平低于某一规定值。
变电站直流系统接地故障可以分为以下两种类型：第一，一点接地，即变电站直流系统内发生单一接地点。
通常情况下发生一点接地不会对变电站保护装置的运行产生较大影响，但为了避免转化为两点接地（不同位置），必须尽快对故障进行排查和处理；第二，多点接地，即变电站直流系统内发生两点或两点以上接地。
当发生多点接地故障时，会对变电站保护装置的运行产生很大影响，可能会导致保护回路误动、正负极短路以及开关拒动等现象，严重影响变电设备的安全可靠运行，因此必须立刻查找故障点并采取适当的处理对策。
1.2变电站直流系统接地故障的原因第一，相关的材料质量问题。
例如一些二次回路的绝缘材料本身的质量就有问题，绝缘的效果极差，无法保证绝缘的性能，很容易造成接地；第二，外界的湿度对暴露在空气中的直流系统中的金属元件的影响。
本身这些元件是具备绝缘的性能的，但由于外界的湿度大，或者是连续的强烈的暴雨造成的系统偶发性接地；第三，外界动物的影响。
很多变电站都处在人迹罕至的野外，在这种情况下，即便不大会出现大型的动物影响，但是各种小动物例如鼠类和昆虫常常进入带电回路，造成接地短路；第四，人为因素。
人工误触碰和非正常程序的维护活动都可能会造成直流接地。
直流系统接地故障查找的方法处理原则文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）直流系统接地故障查找的方法、处理原则电厂直流系统分支较多、涉及面广，绝缘水平很难保持得很高，特别是在空气潮湿的水轮机层，发生直流接地的机率较大，若不及时处理，会严重影响安全经济运行。
直流系统发生一点接地后，若未及时发现和处理，在同一极的另一地点再发生接地或另一极的一点接地，便构成两点接地短路，将造成信号装置、继电保护和断路器的误动作，两点接地可能会将跳闸回路短路，造成保护拒动作，还会引起熔断器熔断、烧坏继电器接点等故障的发生。
因此当直流系统发生一点接地时，应迅速寻找，尽快消除，防止发展成两点接地故障。
一、查找接地故障的原则和方法1、处理原则：根据运行方式、操作情况、气候影响来判断可能接地的地点，以先信号、照明部分，后操作部分，先室外后室内，先负荷后电源为原则，采取拉路寻找、分路处理的方法。
在切断各专用直流回路时，切断时间不得超过3秒钟，不论回路接地与否均应合上。
如设备不允许短时停电（失去电源后会引起保护误动作），则应将直流系统解列后，再寻找接地点。
2、处理方法：传统方法是：当“直流系统接地”光字牌亮时，工作人员应先切换直流负荷屏上的接地电压表，判明直流接地的极性。
若将该表转换开关切至“正”，电压表指示值为220V，则说明“负”极接地；反之，则“正”极接地。
接地极性明确后，可进行以下处理：检查绝缘水平低（如水轮机层的各直流设备），存在设备缺陷及有检修工作的电气设备和线路是否有接地情况；询问载波室是否有直流系统故障；依次切断直流负荷屏上各负荷开关；检查蓄电池、硅整流装置及充电机回路是否有接地现象等。
在切断上述每一直流回路后，应迅速恢复送电。
在切断每一回路过程中，工作人员应根据仪表和信号装置的指示，判断是否有接地。
如切断时接地消失，恢复送电后接地又出现，则可肯定接地发生在该回路上，应及时查找接地点设法消除。
直流系统接地故障的原因和查找处理措施摘要：本文分析了直流系统接地故障的原因，提出了具体的查找方法和处理顺序，供大家参考。
关键词：直流系统接地故障处理方法1前言在变电站内直流系统是继电保护及安全自动装置、断路器控制回路、事故照明、远方遥测遥控等设备提供电源的。
直流系统也是站内二次系统的核心部位，因此，直流系统发生接地后，要及时陕速地处理，尽可能地减小事故影响范围。
实现快速处理直流系统接地故障，首先应检测故障点和具体的接地位置。
2接地故障类型直流系统故障主要是间接性接地或非金属性接地。
在非人为因素造成的接地故障情况下，其故障原因大都是受气候和设备运行环境的变化影响，也有一些是动态型接地故障，就更难以查找了。
3 直流接地的概念及产生的原因由于直流电源为带极性的电源，即电源正极和电源负极。
交流电源是无极性电源，电力系统交流电源有一个真正的“地”，这个地也是电力系统安全的一个重要概念。
为了系统安全，变电站、发电厂所有设备的外壳都会牢牢的接在这个“地”，而且希望其阻抗越低越好。
直流电源的“地”并不是实际接地，仅仅是个中性点的概念。
如果直流电源系统正极或负极对地问的绝缘电阻值降低至某一整定值，这时我们称直流系统有正接地故障或负接地故障。
直流系统分布范同广、外露部分多、电缆多、且较长。
所以，很容易受尘土、潮气的腐蚀，使某些绝缘薄弱元件绝缘降低，甚至绝缘破坏造成直流接地。
分析直流接地的原因有如下几个方面：1、控制电缆线芯细，机械强度小，一一旦受到外力作用，容易造成损坏；二次回路绝缘材料绝缘性能低、绝缘材料不合格、绝缘性能低，或年久失修、严重老化。
或存在某些损伤缺陷、如磨伤、砸伤、压伤、扭伤或过流引起的烧伤等。
2、环境因素造成接地也是一种常见的情况。
如雨天或雾天可能导致室外的直流系统绝缘降低引发直流接地。
室外端子箱、瓦斯接线盒进水引发直流接地；二次回路及设备严重污秽和受潮、接地盒进水，使直流对地绝缘严重下降。
3、小动物爬入或小金属零件掉落在元件上造成直流接地故障，如老鼠、蜈蚣等小动物爬入带电回路；某些元件有线头、未使用的螺丝、垫圈等零件，掉落在带电回路上。
直流系统接地故障分析及查找方法编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（直流系统接地故障分析及查找方法）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为直流系统接地故障分析及查找方法的全部内容。
直流系统接地故障分析及查找方法在电力系统中直流系统是变电站、发电厂一个重要的组成部分，它是由蓄电池、充电机及其附属设备、馈线、事故照明等组成.是供给继电保护、自动装置、控制回路、事故照明等设备的电源。
一旦直流系统发生故障，将会严重地危及到变电站、发电站的安全和经济运行。
而继电保护设备的安全稳定运行是保障电力设备安全和防止及限制电力系统长时间大面积停电的最基本也是最重要的技术手段。
没有直流系统的可靠运行，保护设备的正常运行就成了问题.由于直流系统的分支较多，涉及面广，绝缘水平很难保持很高,因而发生接地的机会较多，若不及时处理，后果十分严重。
直流系统发生一点接地时，要及时对其进行查找,防止两点接地情况的发生.当正极接地时，有造成保护误动的可能，因为跳闸线圈接于负极，若回路中再发生接地或绝缘不良均会引起保护误动作，当保护回路有寄生回路时，保护误动的可能性更大；当负极接地时,若回路中再有一点接地，就可能造成直流回路发生短路，熔断器熔断或空气开关跳闸,使保护装置和跳闸回路失电后拒动，造成恶劣后果。
结合实际工作的一些经验现对直流系统接地故障类型、特点及原因进行分析，并介绍查找故障方法及注意事项，供大家参考。
直流系统接地故障类型及特点分析一、无源型电阻性接地1、电阻单点接地。
电阻性单点接地无论是金属性接地还是经过高电阻接地均会引起接地电阻的降低，当低于25 kΩ时直流系统绝缘监察装置即会发出接地报警，并进行选择查找接地点，防止造成由于直流系统接地引起的误动、拒动。
2、多点经高阻接地。
当发生直流系统多点经高阻接地后，直流系统的总接地电阻逐步下降，当低于整定值时，才发生接地告警，从而出现多点接地现象.如第一点80kΩ接地，一般不会有告警,电压偏移也不多,第二点80kΩ接地，并联后为40kΩ，高于绝缘监察设定的25kΩ报警限值，一般也不会报警，但电压偏移会较大,在巡视、运行过程中要引起足够的重视，当第三点高阻接地发生后，如40kΩ，则第三点并联后直流接地电阻为20kΩ，这时必然会引起接地告警。
多点经高阻接地引起的接地告警,由于每条接地支路电阻均较高,直流拉路选择变化不明显，可能漏掉真正的接地支路，此时最好能检测出支路的接地电阻值，而不是接地电流的相对值或百分比,可判断接地状况。
3、多分支接地。
有关设备经过多次改造或施工不小心及图纸设计不合理等，都将导致经多个电源点引来正电源或负电源去某个设备，当该设备发生接地时，即为多分支接地,比多点更麻烦，通过拉闸几乎不可能找出接地支路，因为断开任何一条支路，接地点还存在，对地电压也不会发生变化或变化较小，此时应在保证安全的基础上断开所有支路再逐条支路送出，来查找接地电阻 ,但风险较大。
二、有源接地通过交流（如电压互感器或交流220V，其一端是接地的）电源引起的接地引起的接地称为有源接地，交流220V串入直流系统将引起接地故障，由于其电压较高,接地母线对地电压为30 0V左右,非接地母线对地电压高达约500V，而且功率很大，常常会烧损保护和控制设备,并引起保护误动。
交—直流串电接地,只需再有一点接地即可引起保护误动或拒动,这是最严重的故障现象，应引起特别关注，发生此类情况后立即进行查找。
三、非线性电阻接地通过二次回路中半导体材料如二极管等发生的接地故障，其电阻值随施加电压大小、方向而发生变化，其电阻值呈非线性特征，但只要发生了接地告警一般可相当于金属性单点接地较易查找.四、受负荷电流干扰的接地主要为蓄电池接地，主要由于电池电解液渗漏到地面引起的，要查找直流接地时应注意观察蓄电池的状况,防止发生由于蓄电池接地引起的接地。
直流系统接地故障的原因分析直流系统分布范围广、外露部分多、电缆多,另外由于施工质量原因造成的直流绝缘降低或经高阻抗接地也较多。
所以，很容易受尘土、潮气的腐蚀，使某些绝缘薄弱元件绝缘降低，甚至绝缘破坏造成直流接地。
分析直流接地的原因有如下几个方面：1、二次回路绝缘材料不合格、绝缘性能低；施工质量合格，电缆存在划伤、刻痕情况或运行时间较长，出现老化现象，或存在某些损伤缺陷、如磨伤、砸伤、压伤、扭伤或过流引起的烧伤等。
2、二次回路及设备严重污秽和受潮、端子箱进水，使直流对地绝缘严重下降.3、小动物爬入或小金属零件掉落在元件上造成直流接地故障；某些元件有线头、未使用的螺丝、垫圈等零件，掉落在带电回路上。
4、蓄电池本体漏液或有接地现象。
直流系统接地故障的查找方法在查找直流接地时要注意一下几点：1、禁止使用灯泡进行查找，应使用高内阻(不低于２０００Ω/Ｖ）万用表,切记使用时要注意万用表的档位,不可随便使用欧姆档。
2、在直流系统发生接地时，禁止在二次回路上工作，以免造成两点接地，引起不良后果.3、在查找直流接地的过程中，要做好措施认真仔细，不得造成短路或另一点接地。
4、查找时，必须两人进行,并防止由于拉路可能造成的保护装置误动。
查找直流接地故障原则：根据运行方式、操作情况、气候影响进行判断可能接地的处所，采取拉路查找处理的方法，先信号和照明部分后操作部分,先室外部分后室内部分。
一、拉路法查找时按以下步骤进行查找：①根据接地的极性，分析故障可能发生的原因、大概位置.② 若站内二次回路上有工作，或有设备检修试验,应立即停止，看信号是否消除。
③缩小查找范围，将直流系统分成几个不相联系的部分。
注意：不能使保护失去电源，操作电源尽量用蓄电池带。
④对于不太重要的直流负荷及不能转移的分路，利用“瞬时停电”的方法,查该分路中所带回路有无接地故障。
⑤对于重要的直流负荷，用转移负荷法(即将发生接地的系统各个回路逐回短时切换到另一电压相同的正常直流回路中,观察接地现象是否随着转移，以判断该回是否接地)，查该分路内各回路有无接地故障。
查找直流系统接地故障，随时与调度联系，并由2人及以上配合进行，其中1人操作，1人监护并监视表计指示及信号的变化。
利用瞬时停电的方法选择直流接地时，应按照下列顺序进行：①断开现场临时工作电源；②断合事故照明回路；③断合同信电源；④断合附属设备；⑤断合充电回路；⑥断合合闸回路；⑦断合信号回路；⑧断合操作回路；⑨断合蓄电池回路 .在进行上述各项检查选择后仍未查出故障点,则应考虑同极性两点接地。
当发现接地在某一回路后，有环路的应先解环，再进一步采用取保险及拆端子的办法，直至找到故障点并消除。
二、采用直流接地查找仪直流接地查找仪原理是:信号发生器从系统采样正、负、地电压,电阻信号，CPU判断是否正常.若正常则显示正常，不对系统注入任何信号。
若不正常，判断是正接地或负接地，如果是正接地就在正与地之间加入1个微弱电流信号,如果是负接地,就在负与地之间加入1个微弱电流信号。
例：采用直流接地查找仪对我公司龙岗山110Kv变电站进行接地查找。
在查找中发现龙岗山110Kv变电站是由于多点经高阻接地引起的接地电阻下降，主要原因是施工质量不良，电缆存在划伤、刻痕情况，在潮湿环境时引起的直流接地.下面以某公司生产的SC-2000B型的直流接地查找仪为例对各种可能出现的接地情况的查找方法进行叙述。
首先将发生器夹在母排上或故障支路上.故障定位（采用树状方法)：首先判断支路是否存在接地,可用钳子夹整扎、双根、单根，若出现接地波形判断有接地的支路.沿该支路树状向下查找：在该支路下查找小分支 ,直至哪一条线。
已知哪一条线要定位，往下钳，若有接地波形或报接地，说明故障点在后面，若钳到末端没有,故障点在有和没有接地波形之间，逐步缩小范围来定位.如果该线一直钳表末端都有，说明故障点在终端设备.若分支都没有，就查母排和固定绝缘监测装置和告警继电器部分。
以上都没有就查蓄电池即可。
1、查找单点接地故障。
如图1所示单点接地较为简单、可根据录波的变化判断有无接地，故障点也能迅速查找。
2、查找多点接地故障.如图2所示多点接地时，接地电阻小的故障点波形幅度大，先排除接地强的.若接地电阻相差不大,则同时显示。
图2中A1、A2有接地波形，A3无，则接地点RX1在A2和A3之间，B1、 B2、B3有接地波形或有接地电流B4无接地波形，接地点在RX2与B3与B4之间。
3、交流串直流接地。
如图3发生交流串直流接地时,接地点对地阻抗变小，利用接地点对地阻抗形成通路，定位方法同普通定位方法一样。
利用波形观察，矩形波中有一条条细竖条,表示为交流串直流接地。
4、电容负载接地（见图4)。
电容负载接地，必须使用波形功能,因有瞬间电流，用电流功能必然引起误判.5、注意事项:(1)瞬停直流电源时，应经调度同意，时间不应超过3s，动作应迅速，防止失去保护电源及带有重合闸电源的时间过长。
(2 ）为防止误判断，观察接地现象是否消失时，应从信号、光字牌和绝缘监察表计指示情况综合判断。
（3) 尽量避免在高峰负荷时进行查找。
(4) 防止人为造成短路或另一点接地，导致误跳闸。
（5）按符合实际的图纸进行，防止拆错端子线头，防止恢复接线时遗留或接错;所拆线头应做好记录和标记。
(6）使用仪表检查时,表计内阻应不低于2000Ω/V。
（7）查找故障，必须2人及以上进行，防止人身触电，做好安全监护。
(8）防止保护误动作,必要时在瞬间断开操作电源前，解除可能误动的保护，操作电源正常后再投入保护。
三、采用万用表电压测量法用万用表DC1000v 档测量控制母线KM 正负对地电压。
正极接地时，负极对地电压为220v;负极接地时，正极对地电压为220v，据此判断出接地极性。
例：采用万用表电压测量法对我公司丁村坝110Kv发电厂进行接地查找,为了叙述方便,现假定为负极接地。
1、判断接地点在合闸回路还是控制回路用万用表测直流屏上＋KM 对地电压为220v，瞬时切除合闸电源总开关，如果电压值下降很多甚至为0v,就说明接地点在合闸回路.应对6。
3KV 或35KV 的合闸回路、事故照明用同样方法进行检查、判断.如果测量电压值仍为220v,说明接地点在控制回路中，应进一步区分接地点是在直流屏（包括蓄电池)还是负荷回路。
用万用表测直流屏浮充机整流输出的正对地电压为220v，瞬时断开控制电源总开关，如所测电压明显下降或为0v，说明接地点在控制母线回路；如所测电压值无变化，说明接地点在直流屏，就应对屏内设备及蓄电池组做仔细检查。
