JK25xx直流低电阻测试仪说明书

变压器直流电阻测试仪使用说明书概述型变压器直流电阻速测仪是最近研制的第三代产品。

采用了先进的大规模模数转换集成电路，使测量灵敏度高；数字显示直观清晰；仪器的自动化程度高；具有自动数字调零；对各种误操作有自动保护功能。

测速比电桥快几十倍。

非常适合与电力工业部门对变压器绕组、互感器、电机绕组等感性试品的直流电阻的测量。

也可适合于开关接触电阻、电缆电阻及一般电阻的测量。

二、主要技术指标：1、分辨率：1诅2、测量范围：1说~20K Q 准确度：士0.2%3、电源: ~220V±10% 50Hz；DC12V4、使用环境温度：-10 C ~40C,相对湿度：＜85%5、重量：4Kg三、使用方法：1 、测试线的连接方法：将仪器的C1、P1、P2、C2端子与被测电阻按图1的方法连接好，这种连法，可消除A、B、C D处的接触电阻，以及连线电阻对测量的影响。

测量的值即为B、C之间的电阻值。

在使用中，如果本仪器随带的测试线长度不够，可用直径相当的导线将测试线加长。

四根测试线的长度应相等A B C DC1 P1 （图1）P2 C22、接地：在环境电磁干扰严重或被测试品为感性时，应将仪器地端子与试品地（或大地）用导线连接好，以消除外界的干扰，测量的数据较稳定。

3、选量程：先估计被测物的电阻大小，选择合适的量程。

如果试品电阻值大致范围无法确定，可将量程选大一些。

（在放电后调整量程）使显示值在（不管小数点）1999—19999之间为最佳量程，得到的数据精度最高，显示屏上显示“ T表示超量程。

4、调零：当使用“ 20m Q”、“200 m Q”档时需调零。

连好被测电阻后在“准备”状态下，调节“调零”旋纽，使其显示为零。

其他的量程无需校准均能自动归零。

5、测量：以上的准备工作做完之后，就可将“准备/测量”键置于“测量”位置，显示数据稳定后即可读数，并带上所选量程上的单位。

注意试品的电感量越大数据达到稳定的时间越长。

6、放电：关电源前，先将“准备/测量”键置于“准备”位置，再关机。

直流低电阻测试仪技术参数
直流低电阻测试仪是用来检测电器设备的漏电流、接地电阻、绕组接头接触性、以及各种线路的接触质量等方面的一种设备。

在使用之前，我们需要详细了解技术参数，以便更好地掌握设备的使用。

步骤一：测试范围与分辨率
直流低电阻测试仪的测试范围通常为0.1Ω-2000Ω，而分辨率则是0.001Ω。

这意味着对于0.1Ω以下的小电阻值和2000Ω以上的大电阻值都可以进行测试，同时测试结果的精确度也可以得到保证。

步骤二：电源与电流
该测试仪通常采用220V输入电压，并且采用了恒流供电的方式进行测试。

额定电流通常是10A，而输出电压则是不大于4V。

在使用过程中需要特别注意，不可超过10A进行测试，以免造成设备损坏。

步骤三：数据存储与导出
直流低电阻测试仪还具有数据存储与导出功能。

测试结果可以自动存储，并且可以通过USB接口将测试结果导出到计算机进行后续处理。

同时，该测试仪还可以直接连接小型打印机进行打印，方便用户进行记录和归档。

步骤四：仪器特性与维护
该测试仪不仅具有高精度和高分辨率，还具有自动测量、多功能和易操作性等特点。

同时，该测试仪还具有保护功能，如防止过流、过压等，以保证测试过程的安全性。

在使用过程中，需要注意对设备的日常维护，如检测电源电压是否稳定、设备是否受潮发生短路等问题，从而确保设备的长期使用。

总之，掌握直流低电阻测试仪的技术参数，可以使用户更好地使用该设备，并且可以保证测试准确度和设备安全性。

在使用过程中，需要注意阅读使用手册，遵守各项规定和安全提示，避免擅自操作，以免造成电击等安全事故。

直流电阻快速测试仪使用方法1．测量前的准备：首先将电源线以及地线可靠连接到直阻仪上，然后把随机附带的测试线连接到直阻仪面板与其颜色相对应的输入输出接线端子上，将测试线末端的测试钳夹到待测变压器绕组两端，并用力摩擦接触点，以确保接触良好。

接线方法如下图打开电源开关，显示屏显示如下界面直阻仪提供了“温升试验”和“普通试验”两种测量方式。

其中“温升试验”方式应用于变压器温升试验的绕组直流电阻测量。

“普通试验”方式则是普通情况下的变压器绕组的直流电阻测量，两者的区别在于“温升试验”方式在测量开始后会每隔30秒自动记录并打印绕组直流电阻的变化情况，在“普通模式”方式测量数据的记录和存储均为手动控制。

按“模式”键可以在这两种模式间来回切换。

“电流”键用于选择测量电流，直阻仪提供了4 种不同的测量电流，您可以根据需要进行选择，请注意每种测量电流的最大测量范围，以免出现所测绕组直流电阻大于所选电流的最大测量范围，使测量开始后电流达不到预定值，导致直阻仪长时间处于等待状态（详细的参数请参见技术指标一节）。

“查看”键用于查看和打印已经存储的测量数据。

（详见“数据的查看和处理”）。

选择好测量方式和测量电流后，按“测量”键开始整个测量过程。

2．开始测量：普通试验方式：如果测量方式选择为普通试验方式，直阻仪在按下“测量”键后开始对被测绕组充电，并显示如下界面：显示器中部显示区将出现一个充电进度条，进度条上部为当前的电流值，一般在测量大电感负载时，电流达到稳定需要一定时间，电流值由零向额定值上升。

注意：如果充电进度条长时间停滞在某一电流值不再上升，则可能当前的绕组电阻值超过了所选电流的测量范围，使电流达不到预定值，请按“退出”键退出测量，然后选择小一档的电流再试。

当电流达到额定值后，充电结束，直阻仪开始对数据进行采样计算。

显示器提示“正在 测量，请稍侯”，计算完毕后，所测电阻值将显示在显示屏上。

待数据稳定后，即可以按“存储”键存储，或按“打印”键打印数据。

MODEL2512B系列智能直流低电阻测度仪操作使用手册常州市金艾联电子科技有限公司TEL：*************89187775概述JK2512B智能直流低电阻测试仪的外观流畅简洁，操作简便直观。

以新颖的设计思路，让各类触及者拥有全新的感觉。

特点介绍1直观的显示使用液晶显示，使得各项参数的显示都有明确的提示，也不管白天黑夜，都有清晰的字符让您一目了然，更没有让人眼花缭乱的各种指示灯让您难以记忆。

2少量的按键本仪器仅有四个操作按键，让您无须记忆更多条条款款，设置更多的功能数据。

3多参数显示当您读出了电阻值将其换算成百分比误差而感到麻烦，当您读出了百分比误差而将仪器显示改为显示电阻时感到重复工作时，您不妨选择本仪器的分选功能吧。

本仪器在分选测量时既显示电阻值，又显示百分比误差；在直读测量时既显示电阻值，又显示测量量程和读数范围，方便了您的阅读。

并且在设置时显示文字告知您正在做什么。

4等级品讯示在生产线上您也许要将电阻分成三个精度级别，本仪器完全可以满足您的要求。

本仪器可以按百分比的形式设置为三个等级品。

有合格闪光提示和合格的级别显示，也有合格讯响，但您可以关掉讯响而仅有合格灯指示和级别显示。

5通信接口如果您需要自动化测量，您可以利用通信接口达到这一目的。

本仪器的接口设计充分考虑了用户的方便性，您只要根据说明书对您的“编程器”或“计算机”简单编程，也可以用简单的硬件电路就可轻松完成。

6方便的校准如果为了校准要打开仪器机箱是一件多么麻烦的事情，如果为了校准要调节电位器是一件多么古老的方法。

本仪器的一种新的校准方法——人机对话的标准方式，只要按按键盘即可完成校准。

手册目录章节目录次目录页次第一章测试中注意事项4第二章安全规定4第三章安装要点5第四章技术规范6第五章面板和背板7面板图7面板说明7背板说明8第六章中英文词语对照表9第七章测试参数设定程序10第八章操作程序及步骤13第九章校准程序和步骤15JK2512B型智能直流低电阻测试仪使用说明书第一章：测试中的注意事项1开机预热仪器开机测试前必须预热15分钟，以等待仪器内部线路电参数稳定后再测量。

TH25型直流低电阻测试仪操作方法
1.准备工作
a.将直流低电阻测试仪放置在平坦，干燥，无尘的工作台上。

b.检查仪器及传感器的外观，确保没有明显的损坏或污垢。

c.连接电源适配器并插入正常的交流电源插座。

d.确保电源适配器的输出电压与仪器上标注的电压相匹配。

2.仪器的开机
a.按下仪器背面的电源开关，检查显示屏是否亮起。

b.在仪器的显示屏上可以看到一串数字（通常为0）表示当前电阻测量值。

c.让仪器在室温下预热约15分钟，确保仪器内部温度稳定。

3.连接待测电阻
a.将电阻接线端子连接到直流低电阻测试仪的电阻输入端子上。

b.确保电阻没有与任何其他金属或导电物体相接触，以免影响测量结果。

4.选择测量模式
a.在仪器的显示屏上使用方向键选择测量模式。

可以选择四线法、两线法或自动模式等。

b.根据需要，调整相关参数（如测量电流、测量范围等）。

5.开始测量
a.按下仪器面板上的开始/停止按钮，仪器将开始测量，并显示当前电阻值。

b.等待一段时间，直到测量结果稳定后，将其记录下来。

6.结束测量
a.按下仪器面板上的停止按钮，仪器将停止测量，并在显示屏上显示最终的测量结果。

b.断开电阻接线。

7.关闭仪器
a.按下仪器背面的电源开关，关闭仪器电源。

b.拔出电源适配器。

以上是TH2511型直流低电阻测试仪的操作方法，按照上述步骤可以正确使用该仪器进行电阻测量。

在操作过程中应注意仪器的使用环境，避免因外界因素干扰导致测量结果不准确。

另外，操作前应仔细阅读仪器的说明书，以确保正确操作。

关于电阻测试仪的使用及操作规程关于电阻测试仪的使用电阻测试仪用于测试导体导电性，变压器、电机、互感器等设备的直流电阻，设备接地电阻，阻抗等场合；测量将接地线插入接地（Ground）插座，这样绝缘了表的右侧检测电极（与插座在同侧）。

将鳄鱼夹接到你的地线上。

将表放在被测表面上，按住测量（TEST）按钮，持续发光的LED指示出对地电阻值的量级。

这个测量值的单位是欧姆。

阻抗值的转换点为1/2级对数即 3.16×10n，转换点的线性值为每测量档的中值（meanvalueperunit）的±10%。

测量用仪器:十进电阻箱，测试电极；电阻箱的电阻需要有1×103欧姆到999×106兆欧姆或109，测量大于109阻值时接受CAD技术（cadGeneratedtechniques），由于接受9伏电压驱动很难验证阻抗值大于999×106的电阻。

将电阻箱的两个电极连接到测试仪的两个平行电极上，将电阻调到1K位置，表的103发光二极管（LED）应亮；其它档的校准依此类推，测量阻抗转换点时，按下开关的同时连续调整阻抗电桥的阻抗值，并察看下一档LED灯常亮时的阻抗值（这时的值为转换阻抗值）。

使用方法接地电阻测试仪是指埋入地下的接地体电阻和土壤散流电阻，通常接受型接地电阻测量仪（或称接地电阻摇表）进行测量。

测量仪其外形与一般绝缘摇表差不多，也就按习惯称为接地电阻摇表。

摇表的外形结构随型号的不同稍有变化，但使用方法基本相同。

型接地电阻测量仪随表附带接地探测棒两支、导线三根。

使用方法和测量步骤如下:（a）接地电阻测试仪（b）连接线（c）测量接地棒1、拆开接地干线与接地体的连接点，或拆开接地干线上全部接地支线的连接点。

2、将两根接地棒分别插入地面400mm深，一根离接地体40m远，另一根离接地体20m远。

3、把摇表置于接地体近旁平整的地方，然后进行接线。

（1）用一根连接线连接表上接线桩E和接地装置的接地体E′。

直流电阻测试仪使用方法
直流电阻测试仪是一种经常用来测试电阻的仪器，用来检测电路
连接的完整性以及元件等的阻值。

它的使用也非常简单。

首先，在使用测试仪之前，该仪器应该做一次检查和调试，确保
测量的精度。

这样可以避免计量中的误差和不确定性，同时还可以为
测量结果提供可靠的依据及参考。

其次，应将直流电阻测试仪与电源连接，调节电源电压等，使其
能够输出额定电压。

此外，还应调节测试仪阻值表格，使其正确显示
阻值单位，如千欧、毫欧等。

接着，根据实际需要，调节好测试仪上的电压调整旋钮，将测试
电路中的元素安装在测试仪的输入和输出端。

最后，读取仪器的检测数据，根据实际测试情况来比较和解释，
从而诊断和判断测试电路的正常情况。

总而言之，直流电阻测试仪的使用要先进行检查和调试，然后与
电源连接，调节电源电压，调节测试仪阻值表格，调节电压调整旋钮，
将测试电路元素安装于测试仪的输入和输出端，最后读取仪器的检测数据，进行分析和判断。

直流电阻快速测试仪作业指导书1. 作业项目名称：直流电阻测试作业指导书2. 作业内容范围2.1本指导书适用于变压器直流电阻测试作业；3. 编制（修订）文件依据3.1《铁路电力安全工作规程》和《铁路电力管理规则》（铁运[1999]103号）。

3.2直流电阻快速测试仪使用说明书。

4. 人员机具及要求4.1人员准备：注：其它作业人员（如接地封线）在此不一一列出。

5. 作业程序、检查方法及标准5.1测试前的准备：5.1.1连接好电源线，并打开电源开关。

这时本机会执行开机自检，同时显示器会显示“S-TEST”（自测试）的提示信息，“自检”指示灯点亮。

如果自检成功则显示“PASS”（通过），否则会给出错误代码并显示“FAIL”（失败）。

自检完成后，显示器会显示当前本机所处的量程。

如“-2000-”表示处于2000欧档，所处的量程由前一次测试所选择的量程决定。

此时本机已做好测试前的准备。

按下图连接好待测电阻和本机即可。

5.1.2当确认待测电阻和本机可靠的连接好后，根据被测电阻的大小按压“手动”键切换合适的量程。

当不清楚待测电阻大小时您也可以按“自动”- 1 -键，由本机决定最合适的量程。

此时，“自动”指示灯点亮，显示器显示“-AUTO-”。

但在测量大感性负载时，不推荐使用自动换量程功能。

手动选择量程可以加速测量，因为本机不需要时间决定最合适的量程。

5.2开始测量：5.2.1当确认连线无误后，按“测量”键后即开始测量待测电阻。

5.2.2如果出现所测电阻超出当前量程所能测量的范围的情况，则显示器会显示“OVLD.”（超量程）此时可通过“手动▲”键向高量程切换。

5.2.3待读数稳定，即可读取电阻值并做好记录。

5.3结束测量：5.3.1测量结束后，可按“退出”键。

本机即关闭输出，并返回初始状态。

等待下一次测量。

5.3.2如果是感性负载则会进入放电状态，此时“放电”指示灯会点亮，持续的时间视泄放的时间长短而定。

5.3.3试验结束后拆除所有连接线，设备恢复到原位，并擦干净收好。

2511系列直流低电阻测试仪使用说明书一、概述LY2511/2512系列直流低电阻测试仪是针对变压器、电机、开关、继电器、接插件等各类直流电阻进行测试的仪器。

该仪器具有测量范围广，精度高，速度快的优点。

而仪器采用了高精度恒流流经被测件和五端测量有效地扣除了引线误差，适合用户作高精度测量；同时仪器增加了分选功能，用户可直接设置电阻上下限值或百分比误差进行分选，极大地提高了同类产品的测试速度。

二、技术指标与性能特点1、显示：以五位数字显示阻值，首位大于4时只显示四位；以四位数字加一符号位显示百分比，范围为±0.01%－±9999%。

2、测量范围：2511：10uΩ～2.000KΩ；2511A：1uΩ～2.0000MΩ；2512：1uΩ～2.0000MΩ。

2512A：1uΩ～200.00KΩ2512B：1uΩ～20.000KΩ显示：超量程显示：∩∩∩∩∩。

3、测试速度：慢速（6次/秒）、快速（10次秒）。

4、档位选择：自动或手动。

5、电源： AC50/60Hz 220V±5%。

6、操作环境：温度：0℃～40℃，RH≤80%。

7、远控接口：可选配。

8、外形： 270mm*110mm*300mm（宽*高*深）。

9、重量：约5 kg。

10、远控分选输出：下超(LOW)、合格(PASS)、上超(HIGH)，均为低电平有效。

11、电阻测量范围，测量精度，显示分辨率及测试电流如下表所示：专业文档供参考，如有帮助请下载。

．2511系列直流低电阻测试仪使用说明书LY2511前面板示意图专业文档供参考，如有帮助请下载。

．2511系列直流低电阻测试仪使用说明书三、前后面板功能及操作说明以下对前面板进行相应说明，其说明文字前面的数字为前面板图上的标号。

1、电阻值或百分比显示窗，5位数码管显示。

注意：量程锁定时若所测电阻远远小于该量程的测量范围则精度受影响。

2、分选指示灯：上超灯，红灯，该灯亮表示实测值高于上限设定值；通过灯，绿灯，该灯亮表示实测值在上下限设定值之间；下超灯，红灯，该灯亮表示实测值低于下限设定值。

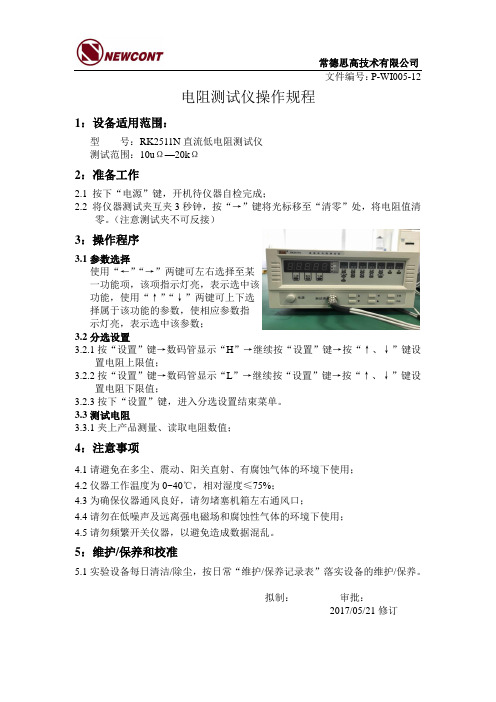

常德思高技术有限公司
文件编号：P-WI005-12
电阻测试仪操作规程
1：设备适用范围：
型号：RK2511N直流低电阻测试仪
测试范围：10uΩ—20kΩ
2：准备工作
2.1 按下“电源”键，开机待仪器自检完成；
2.2 将仪器测试夹互夹3秒钟，按“→”键将光标移至“清零”处，将电阻值清
零。

（注意测试夹不可反接）
3：操作程序
3.1参数选择
使用“←”“→”两键可左右选择至某
一功能项，该项指示灯亮，表示选中该
功能，使用“↑”“↓”两键可上下选
择属于该功能的参数，使相应参数指
示灯亮，表示选中该参数；
3.2分选设置
3.2.1按“设置”键→数码管显示“H”→继续按“设置”键→按“↑、↓”键设
置电阻上限值；
3.2.2按“设置”键→数码管显示“L”→继续按“设置”键→按“↑、↓”键设
置电阻下限值；
3.2.3按下“设置”键，进入分选设置结束菜单。

3.3测试电阻
3.3.1夹上产品测量、读取电阻数值；
4：注意事项
4.1请避免在多尘、震动、阳关直射、有腐蚀气体的环境下使用；
4.2仪器工作温度为0~40℃，相对湿度≤75%；
4.3为确保仪器通风良好，请勿堵塞机箱左右通风口；
4.4请勿在低噪声及远离强电磁场和腐蚀性气体的环境下使用；
4.5请勿频繁开关仪器，以避免造成数据混乱。

5：维护/保养和校准
5.1实验设备每日清洁/除尘，按日常“维护/保养记录表”落实设备的维护/保养。

拟制：审批：
2017/05/21修订。

2511系列直流低电阻测试仪使用说明书、概LY2511/2512系列直流低电阻测试仪是针对变压器、电机、开关、继电器、 接插件等各类直流电阻进行测试的仪器。

该仪器具有测量范围广，精度高，速度 快的优点。

而仪器采用了高精度恒流流经被测件和五端测量有效地扣除了引线误 差，适合用户作高精度测量；同时仪器增加了分选功能，用户可直接设置电阻上 下限值或百分比误差进行分选，极大地提高了同类产品的测试速度。

、技术指标与性能特点1、 显示： 以五位数字显示阻值，首位大于4时只显示四位；以四位数字加一符号位显示百分比，范围为土0.01% — 土 9999%。

2、 测量范围：2511: 10u Q 〜2.000K Q; 2511A : 1u Q 〜2.0000M Q; 2512: 1u Q 〜2.0000M Q 。

2512A : 1u Q 〜200.00K Q 2512B : 1u Q 〜20.000K Q显示： 超量程显示：QQQQQ 。

3、测试速度: 慢速（6次/秒）、快速（10次秒） 4、 档位选择: 自动或手动。

5、 电源： AC50/60HZ 220V± 5%6、 操作环境: 温度：0C 〜40C ，RHC 80%7、远控接口：可选配。

8 外形： 270mm*110mm*300mm （宽 *高 *深）。

9、重量：约 5 kg 。

10、 远控分选输出：下超（LOW ）、合格（PASS ）、上超（HIGH ），均为低电平有效。

11、 电阻测量范围，测量精度，显示分辨率及测试电流如下表所示：2511系列直流低电阻测试仪使用说明书11511 0上超 盘通过 Q 下超试端口15 14 则[0 ^.^0013/E始12 功LY 2仪0 0LY2511前面板示意图三、前后面板功能及操作说明以下对前面板进行相应说明，其说明文字前面的数字为前面板图上的标号1、电阻值或百分比显示窗，5位数码管显示。

注意：量程锁定时若所测电阻远远小于该量程的测量范围则精度受影响。

目录一、概述 (2)二、安全措施 (2)三、性能特点 (2)四、技术指标 (3)五、系统介绍 (3)六、测试与操作方法 (4)七、注意事项 (6)八、仪器成套性 (7)九、售后服务 (7)一、概述变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。

可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。

为了满足变压器直流电阻快速测量的需要，我公司研制的直流电阻测试仪。

该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。

整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。

仪器测试精度高，操作简便，可实现变压器直阻的快速测量。

二、安全措施1、使用本仪器前必须认真阅读本手册。

2、仪器的使用者应具备一般电气常识。

3、仪器使用避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所。

4、仪表应避免长期颠簸和剧烈振动。

4、对仪器的维修、调试应由专业人员进行。

5、测试完毕后一定要等放电报警声停止后再关闭电源，拆除测试线。

6、测量无载调压变压器，一定要等放电指示报警音停止后，切换档位。

7、在测试过程中，禁止移动测试夹和供电线路。

三、性能特点1、整机由高速单片机控制，自动化程度高，操作简便。

2、采用高频开关电源技术，输出电流大，适合大中型变压器直流电阻测量。

3、保护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。

4、具有声响放电报警，放电指示清晰，减少误操作。

5、响应速度快，可在测量状态直接转换有载分接开关，仪器自动刷新数据。

6、采用立式机箱结构，便于现场使用。

7、智能化功率管理技术，仪器总是工作在最小功率状态，有效减轻仪器内部发热，节约能源。

可不间断数小时工作。

8、点阵式液晶，中文菜单，打印输出。

直阻测试仪操作及说明一、引言直阻测试仪是一种用于测量电路中电阻的仪器。

它可以通过测量电阻来判断电路的稳定性和质量。

在本文档中，我们将介绍直阻测试仪的操作步骤和使用说明。

二、操作步骤1. 准备工作：确认直阻测试仪的电源已连接并启动。

确保测试仪周围没有杂物或其他干扰物。

然后按照测试需求，选择适当的测试线缆和接头。

2. 连接测试线缆：将测试线缆插入测试仪的测量端口，确保连接稳固。

3. 设置测试参数：依据被测电路的要求，在测试仪的控制面板上设置相应的测试参数，包括测量范围、测量精度和测试时间等。

4. 进行测试：将测试线缆的另一端连接到被测电路中要测量的两个接点上。

根据测试仪的操作指南，启动测试仪进行测量。

5. 测量结果读取：测试仪会在测试完成后自动显示测量结果，包括电阻值和测量的准确性。

通过测试仪面板上的显示屏或相关软件，您可以直接读取结果。

三、使用说明1. 脱离电源：在使用完毕后，请及时关闭直阻测试仪的电源开关，避免长时间无需占用电力资源。

2. 清洁维护：在操作过程中请注意保持直阻测试仪的清洁，避免灰尘或其他污染物影响仪器的使用效果。

3. 保养维修：定期进行直阻测试仪的保养和维修工作，确保仪器的正常运行和准确性。

4. 注意安全：在操作测试仪时，请遵循相关安全规范，并避免在潮湿或有较高温度的环境中使用仪器。

四、常见问题及解决方法1. 测量结果不准确：请检查测试线缆和接头是否连接稳固，以及测试参数是否设置正确。

如果问题仍然存在，建议进行仪器的校准。

2. 仪器无法启动：请检查电源连接是否正确，确认电源电压是否正常，并检查仪器是否有损坏。

3. 仪器显示屏无法正常显示：可能是仪器的电池电量不足，请及时更换电池。

4. 仪器发生故障：建议联系仪器供应商或售后服务部门进行维修或更换。

五、总结本文档介绍了直阻测试仪的操作步骤和使用说明，希望能够帮助用户正确操作和使用直阻测试仪。

在使用过程中，请严格按照操作指南和相关安全要求进行操作，以确保测试结果的准确性和个人安全。

直流电阻测试仪安全操作章程
1、主题内容和适用范围：
本标准规定直流电阻测试仪安全操作要求
适用于公司所直流电阻测试仪作业
2、工作之前注意事项：
2.1、使用直流电阻测试仪之前必须认真阅读该型号直流电阻测试
仪的《使用说明书》、《维护保养说明》，熟悉直流电阻测试仪的一
般结构、性能，严禁超性能使用。

3、使用方法：
3.1、将被测设备用仪器配用专用线可靠连接。

3.2、开启仪器电源开关，选择合适量程，按“确认”键开始测量。

3.3、仪器进入测量状态，屏幕显示充电模拟条，待充电完成后屏
幕显示的数值即为被测设备直流电阻值，此时按“确认”键数值将被
保存。

当屏幕长时间显示“超出量程”时，按“返回”键返回上一级
菜单，选择高一档测量量程重新测量。

3.4、仪器进入数据锁定界面，按“打印”键数据将被打印。

4、工作时注意事项：
4.1、试验时仪器必须可靠接地。

4.2、当仪器显示“电池容量不足”时请及时为电池充电。

4.3、若长期不使用，请将电池充至电池容量的1/2存放。

4.4、仪器开始测量时请勿触动测试夹具，以免反击电动势伤人。

4.5、测试结束，等待充分放电后可拆卸测试夹具，拆卸时不要触
碰任何金属部分。

4.6、测量初始，仪器显示数值跳动或短时显示“超量程”时，是
由于对被测设备充电不充分造成，等待充电完成后读取稳定显示数值。

直流电阻测试仪的使用
1.打开仪器电源(POWER)，开机画面后进入测量显示页面。

2.点击屏幕右上方“测量显示”，可对各参数进行设置：参数选择“R”；量程选择“200K”；速度选择“”“MED”；触发选择“INT”。

3.将正负表笔进行短接，点击“工具”，然后点击右侧“0 ADJ”，仪器开始进行零校准直至屏幕左下角显示零校准完成。

4.零校准完成后点击“测量显示”，然后点击屏幕右侧“比较显示”，然后设置各参数：比较选择“ON”，比较模式选择“ABS”，上限设置为“200K”，下限设置为“0”。

5. 点击“工具”，分别设置右侧参数：显示选择“ON”，比较讯响选择“GD”。

6. 以上步骤完成后即可使用测量表笔依照《银浆全检岗位作业指导书》轻轻触碰
测量点进行操作检验，仪器发出讯响时表示产品在设定的上下限范围内，即
可判定产品OK。
