大桥桩基施工技术交底（二）引言概述：本文为大桥桩基施工技术交底的第二部分，主要介绍了大桥桩基施工的相关技术。
通过本文的详细阐述，读者可以全面了解大桥桩基施工的要点和注意事项，以及如何确保施工的安全性和质量。
正文：一、测量和布置工作1. 确定施工区域：根据设计要求和现场实际情况，确定桩基施工的具体区域。
2. 地质勘探与分析：对施工区域进行地质勘探，收集相关数据分析，确定桩基施工的具体要求。
3. 测量工作：采用测量仪器对桩基施工区域进行测量，准确确定桩基的位置和深度。
4. 布置工作：根据测量结果，制定桩基布置方案，合理安排桩基的位置和间距。
5. 确定标高和水平控制点：根据设计要求，确定桩基施工的标高和水平控制点，确保施工的准确性。
二、桩身施工1. 桩基凿孔预处理：根据设计要求和地质条件，对桩基位置进行凿孔预处理，以便后续施工作业。
2. 打水孔：根据桩基设计要求，在桩基凿孔过程中进行打水孔，保持孔内的稳定性。
3. 桩身沉桩：根据设计要求，采用适当的方法将桩体沉入孔中，保持施工的稳定性。
4. 桩身加固：根据施工实际情况，对桩体进行加固处理，确保桩基的安全性和稳定性。
5. 桩身成型：通过开挖土方或倾倒石方等措施，给予桩体足够的支撑和成型。
三、钢筋绑扎和混凝土灌注1. 钢筋绑扎：根据设计要求，在桩身施工完成后，进行钢筋的绑扎工作，保证桩基的强度和稳定性。
2. 浇筑混凝土：采用适当的方法，将混凝土通过泵送或倒车等方式进行浇筑，确保桩基的均匀性和密实度。
3. 混凝土养护：对浇筑完成的混凝土进行养护，保证混凝土的强度和稳定性。
4. 混凝土质量检验：对混凝土进行质量检验，确保施工的质量达到设计要求。
5. 混凝土收尾工作：对施工现场进行整理和清理工作，确保施工现场的整洁和安全。
四、安全施工措施1. 桩基施工前安全检查：在施工前进行安全检查，确保施工的安全性。
2. 施工现场的防护措施：对施工现场进行防护措施，确保工人的安全。

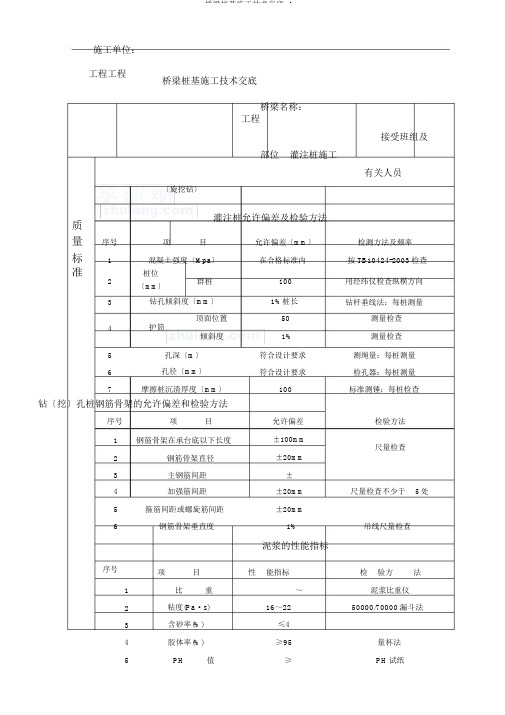

施工单位：工程工程桥梁桩基施工技术交底桥梁名称：工程接受班组及部位灌注桩施工有关人员〔旋挖钻〕质灌注桩允许偏差及检验方法量序号项目允许偏差〔mm〕检测方法及频率标1混凝土强度〔Mpa〕在合格标准内按TB10424-2003检查准2桩位群桩100用经纬仪检查纵横方向〔mm〕3钻孔倾斜度〔mm〕1%桩长钻杆垂线法：每桩测量4护筒顶面位置50测量检查倾斜度1%测量检查5孔深〔m〕符合设计要求测绳量：每桩测量6孔径〔mm〕符合设计要求检孔器：每桩测量7摩擦桩沉渣厚度〔mm〕100标准测锤：每桩检查钻〔挖〕孔桩钢筋骨架的允许偏差和检验方法序号项目允许偏差检验方法1钢筋骨架在承台底以下长度±100mm尺量检查2±20mm钢筋骨架直径3主钢筋间距±4加强筋间距±20mm尺量检查不少于5处5箍筋间距或螺旋筋间距±20mm6钢筋骨架垂直度1%吊线尺量检查泥浆的性能指标序号项目性能指标检验方法1比重～泥浆比重仪2粘度(Pa·s)16～2250000/70000漏斗法3含砂率(%)≤44胶体率(%)≥95量杯法5PH值≥PH试纸一、施工工序施工准备→定位放线→开挖泥浆池沟〔制作泥浆〕→护筒埋设→钻机就位校正→钻孔、掏渣→清孔→成孔检查→下钢筋笼及导管→二次清孔→灌注混凝土→成桩养护二、施工准备在桩基施工前要先调查钻孔桩施工范围内有无地上、地下管线和构筑物，及时与有关单位协商，经同意前方可进行管线改移或加固处理。
施工时，先去除设计桩位范围内场地的杂物、障碍物，平整施工场地和施工便道。
三、定位放线依据设计图纸计算各桩位的坐标，并确定每个桩孔与相邻控制点的位置关系。
经复核无误后在场区内实地放出，同时以桩中心为交点，在纵向和横向方向埋设好护桩，桩位经监理工程师复核并签字同意前方可进行下步施工〔同时做好引桩工作〕。
四、开挖泥浆池、沟泥浆应由泥浆沟排放或者由泥浆泵抽送至泥浆池。
桥梁桩基施工技术交底一、施工过程及注意事项1.1 施工前准备1.1.1 土地勘测在施工前，需要对工程场地进行土地勘测，确保施工前地基基础的稳定性。
1.1.2 材料准备施工前需要准备好桩材、钢筋等施工材料，确保施工过程中不会受到物资短缺的影响。
1.2 施工过程1.2.1 打桩打桩时需要注意，必须将桩与地面保持垂直，确保打桩施工质量。
同时，打桩时应该避免损坏周边环境，比如尽量减少噪音和震动。
1.2.2 钢筋加固钢筋应该按照设计要求进行加固。
在施工中，需要注意钢筋的间距和直径是否达到设计标准。
1.2.3 牛角墩施工牛角墩的施工需要严格按照设计要求进行，保证基础的稳定性和牛角墩的承重能力。
1.3 施工后的注意事项1.3.1 桩基础验收施工完成后，需要进行验收，检查桥梁桩基础是否按照设计要求施工，验收结果必须符合国家标准和地方规定。
1.3.2 安全维护施工完成后，需要进行安全维护保养，保证桥梁桩基础的稳定性和安全性。
比如，要进行周期性检查，及时发现和解决问题，保证桥梁的质量和安全。
二、施工要求2.1 现场管理现场管理要求施工人员遵守施工规范和管理制度，确保施工过程和现场安全有序。
2.2 施工质量施工质量要求施工人员严格按照设计要求进行施工，确保桥梁桩基础的质量合格。
2.3 施工安全施工安全要求施工人员严格遵守安全操作规范，避免施工过程中发生事故，确保施工现场人员的安全。
三、施工技术要点3.1 桥梁桩基础施工方法桥梁桩基础施工方法有多种，可以采用马蹄式桥墩、连续墩和T型墩等，需要结合实际情况选择施工方法。
3.2 锤击频率锤击频率应该根据地质情况和桥梁的设计要求进行调节，确保施工效率和质量。
3.3 桩身钢筋加固桩身钢筋加固应根据设计要求，在桥梁桩身内部钢筋混凝土中逐层加固。
3.4 施工技术标准施工技术标准要求施工人员严格按照国家标准和地方规定进行施工，确保桥梁桩基础的质量和稳定性。
四、施工验收4.1 施工验收依据施工验收依据包括国家标准、地方规定和施工方案等。
桥梁工程桩基安全技术经验交底集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]桩基安全技术交底一、编制依据1、高速公路施工标准化技术指南——桥梁工程2、《公路桥涵技术规范》（JTG/TF50-2011）3、《建筑桩基技术规范》（JGJ94-2008）4、《公路工程质量检验评定》（JTGF80-2004）5、《公路工程施工安全技术规范》（JTGF90-2015）6、《总体施工组织设计》7、桥梁桩基检测技术规范二、桩基施工桩基施工采用机械和人工方式成孔。
成孔方式的选择要根据设计图纸的要求结合现场实际的地形、地质、周边环境等因素综合考虑。
根据绥正高速项目的特点，本项目主要针对以下几种施工方法进行交底。
若实际采用桩基的成孔方式在本次交底中未提及的须进行补充交底。
（一）、冲击钻钻孔桩1、施工准备：1.1技术准备：根据设计图纸做好桩位和高程的复核工作，确认无误后根据复测的导线点、水准点成果对桩基进行中桩和高程放样；各种进场原材料应根据规定的检验批次进行取样送检试验室，经试验室确定合格后方可使用。
开工前必须编制上报详细的施工方案，经监理工程师批准后方可施工。
1.2场地准备：平整进场便道并根据标准化要求进行场地布置。
2、埋设护筒2.1护筒的加工：护筒厚度宜采用不小于6mm钢板统一卷制，护筒尺寸应大于桩径至少200mm。
护筒埋置深度在旱地或筑岛处宜为2-4m，顶高出地面不少于30cm，特殊情况下应根据实际情况调整护筒尺寸。
2.2埋设完成后应二次复核钢护筒的平面位置。
（要求:偏差要小于±5cm，钢护筒倾斜度小于1%）2.3护筒周边必须回填密实。
3、钻孔施工3.1钻孔要采用间隔开孔的方式进行，相邻桩混凝土达到一定强度后方可开相邻孔。
安装钻机时要求底部应垫平，保持稳定，保证后续钻机施工时不产生位移和沉陷，同时应仔细调整钻机位置，使冲击锤锤头和钢丝绳中心对准桩位，钻机就位对准按零误差控制。
一、工程名称：XX桥梁工程二、交底日期：年月日三、施工单位：XX建筑有限公司四、分项工程名称：桥桩基施工五、交底提要：为确保桥桩基施工过程中的安全，现将桥桩基施工安全技术交底如下，请各参建单位认真贯彻执行。
六、交底内容：1. 施工准备（1）施工前，必须对施工现场进行全面检查，确保场地平整、排水畅通、临时设施齐全。
（2）施工人员必须经过专业培训，熟悉施工工艺、安全操作规程及应急预案。
（3）施工机械、设备必须经检验合格，确保性能良好。
2. 施工工艺（1）桩基施工前，应先进行地质勘察，了解地质情况，确定桩基施工方案。
（2）桩基施工过程中，应严格按照施工图纸和规范要求进行，确保桩基质量。
（3）桩基施工应采用机械成孔，成孔过程中，应密切关注孔深、孔径、孔壁稳定性等参数。
（4）桩基施工过程中，应严格控制泥浆性能，确保泥浆比重、粘度、pH值等参数符合要求。
3. 安全措施（1）施工人员必须佩戴安全帽、安全带、防护眼镜等个人防护用品。
（2）施工现场应设置警示标志，明确危险区域，并设置安全通道。
（3）桩基施工过程中，应确保施工机械、设备运行正常，防止机械伤害。
（4）桩基施工过程中，应严格控制施工速度，避免因施工过快导致桩基质量不合格。
（5）桩基施工过程中，应密切关注孔壁稳定性，发现异常情况，立即采取措施。
4. 应急预案（1）施工过程中，如发生机械伤害、高处坠落等事故，应立即停止施工，组织救援。
（2）如发生泥浆泄漏、触电等事故，应立即切断电源，组织救援。
（3）如发生火灾、坍塌等事故，应立即启动应急预案，组织人员疏散。
七、注意事项1. 施工过程中，应密切关注施工环境，确保施工安全。
2. 施工人员应严格遵守操作规程，严禁违章作业。
3. 施工过程中，应加强沟通协调，确保施工顺利进行。
4. 施工完成后，应进行验收，确保工程质量。
请各参建单位严格按照本安全技术交底执行，确保桥桩基施工安全、优质、高效完成。
XX建筑有限公司年月日。
桥梁桩基施工技术交底一、埋设护筒1、经测量组放样桩基位置后，报测量监理工程师检验，合格后方可施工。
2、埋设护筒前先用十字架法栓桩，在护筒埋设范围外栓桩。
然后挖除桩位边缘土埋设护筒。
护筒埋好后再利用栓桩将桩位中心与护筒中心重合。
护筒埋设位置必须确保桩位准确，中心偏位宜控制在3㎝以内，群桩不得超过5㎝。
注意保护栓桩，需要经常利用栓桩来复核桩位偏移情况。
3、护筒内径宜比桩径大200～400mm，护筒埋设必须垂直，不得歪斜（垂直度不得大于1%），埋深根据当地土质情况一般应大于1.5~2m，护筒口应高出地面大于30㎝。
4、护筒埋设完成后，护筒底部和四周所填粘质土必须分层夯实。
应采用十字校核法，重新核定中心位置，并经监理工程师检查验收认可后方能开钻。
二、钻孔1、钻孔泥浆一般由水、粘土(或膨润土)和添加剂按适当配合比配制而成，其性能指标可参照下表。
2、钻机就位前，应对钻孔各项准备工作进行检查。
钻机安装后的底座和顶端应平稳，在钻进中不应产生位移或沉陷，并应经常检查和校正。
3、钻机基础必须准确，细心开孔，慢速平稳钻进，至钻头进入土层后，方可根据土质情况采取适当速率钻进。
钻孔作业应分班连续进行，填写的钻孔施工记录，交接班时应交待钻进情况及下一班应注意事项。
应经常对钻孔泥浆进行检测和试验，不合要求时，应随时改正。
应经常注意地层变化，在地层变化处均应捞取渣样，判明后记人记录表中并与地质剖面图核对。
泥浆性能指标4、遵守操作规程，因故停钻时，钻头必须提出孔外，孔内必须保持规定的水位，泥浆必须保持规定的相对密度、粘度，确保钻孔安全。
5、钻孔过程中应随时对钻孔深度、孔径情况、垂直度等进行检测，并针对不同情况进行有效的调整。
孔深、孔径均不得小于设计值，垂直度偏斜不得超过1%。
6、桩开挖和钻孔，应在中心间距5米内的任何混凝土灌注桩完成后24小时，才能开始，以免干扰邻桩混凝土的凝固，在桥台桩基施工时尤其要重视。
注意事项：1、开孔的孔位必须准确。
