潜水排污泵的施工安装

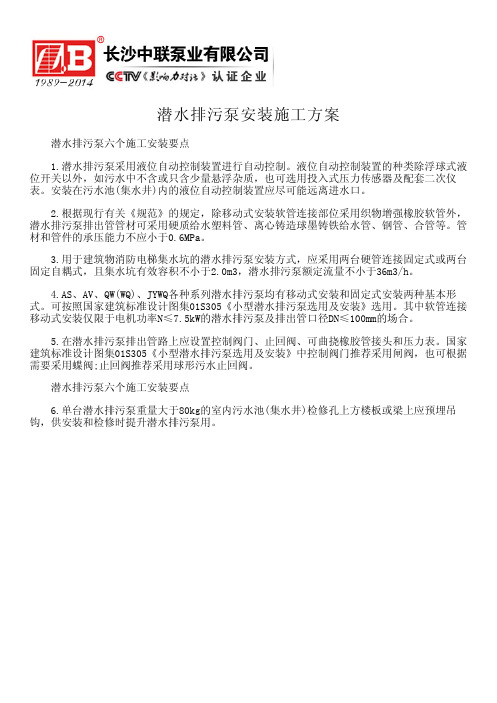

潜水排污泵安装施工方案
潜水排污泵六个施工安装要点
1.潜水排污泵采用液位自动控制装置进行自动控制。

液位自动控制装置的种类除浮球式液位开关以外，如污水中不含或只含少量悬浮杂质，也可选用投入式压力传感器及配套二次仪表。

安装在污水池(集水井)内的液位自动控制装置应尽可能远离进水口。

2.根据现行有关《规范》的规定，除移动式安装软管连接部位采用织物增强橡胶软管外，潜水排污泵排出管管材可采用硬质给水塑料管、离心铸造球墨铸铁给水管、钢管、合管等。

管材和管件的承压能力不应小于0.6MPa。

3.用于建筑物消防电梯集水坑的潜水排污泵安装方式，应采用两台硬管连接固定式或两台固定自耦式，且集水坑有效容积不小于2.0m3，潜水排污泵额定流量不小于36m3/h。

4.AS、AV、QW(WQ)、JYWQ各种系列潜水排污泵均有移动式安装和固定式安装两种基本形式。

可按照国家建筑标准设计图集01S305《小型潜水排污泵选用及安装》选用。

其中软管连接移动式安装仅限于电机功率N≤7.5kW的潜水排污泵及排出管口径DN≤100mm的场合。

5.在潜水排污泵排出管路上应设置控制阀门、止回阀、可曲挠橡胶管接头和压力表。

国家建筑标准设计图集01S305《小型潜水排污泵选用及安装》中控制阀门推荐采用闸阀，也可根据需要采用蝶阀;止回阀推荐采用球形污水止回阀。

潜水排污泵六个施工安装要点
6.单台潜水排污泵重量大于80kg的室内污水池(集水井)检修孔上方楼板或梁上应预埋吊钩，供安装和检修时提升潜水排污泵用。

潜水排污泵安装工艺
潜水排污泵的装配方法参考
1.潜水排污泵完全互换装配法：
各配合件不经修配、选择或调整，装配后即可达到装配精度，这种装配方法称为完全互换装配法。

特点：装配方便，生产效率高。

适用：组成环数少，精度要求不高的场合或大批量生产中。

2.潜水排污泵修配装配法：
装配时，修去指定零件上的预留修配量，以达到装配精度的装配方法，称为修配装配法。

特点：装配周期长，效率低。

适用：单件小批量生产潜水排污泵以及装配精度要求高的场合。

3.潜水排污泵选择装配法：
直接选配法
分组选配法(常用)
将产品各配合件按实测尺寸分厂若干组，装配时按组进行互换装配以达到装配精度。

特点：配合精度取决于分组数，增加分组数可以提高装配精度。

适用：大批量生产中装配精度要求很高、组成环数较少的场合。

4.潜水排污泵调整装配法：
装配时调整某一零件的位置或尺寸以达到装配精度的装配方法。

特点：调整维修方便，生产率低。

适用：除了必须采用分组装配的精密装配外，可用于各种装配场合。

可动调整法：用改变零件位置来达到装配精度的方法(如：利用有螺纹的端盖调整轴承间隙)。

固定调整法：在尺寸链中选定一个或加入一个零件作为调整环，通过改变调整环的尺寸，使潜水排污泵封闭环达到精度要求的方法(如：利用垫片调整轴承间隙) 。

潜污泵安装图集以下几款潜污泵安装图集供施工方或用户参考安装【AS型撕裂式潜水排污泵】安装尺寸图：AS型无堵塞潜水排污泵价格编号型号规格流量(m³/h)扬程(m)功率(KW)转速(r/min)电压(V)配用胶管内径(mm)AS 叶轮自耦装置GAK一控一全保自动控制柜一控二、一用二备全保自动控制配浮球柜配浮球1 AS10-2W/CB 15 4 1.1 2850 220 76 1182 192 973 1043 16682 AS10-2CB 15 4.5 1.1 2900 380 76 1112 192 973 1043 16683 AS16-2CB 29 7.6 1.5 2900 380 76 1321 192 973 1043 16684 AS30-2CB 42 11 3 2900 380 76 1738 192 973 1112 16685 AS55-2CB 45 13 5.5 2900 380 127 3058 352 1251 1182 18076 AS55-4CB 100 7.5 5.5 1450 380 152 3336 480 2085 1182 18077 AS75-2CB 60 18 7.5 2900 380 127 3753 352 1251 1251 18778 AS75-4CB 145 10 7.5 1450 380 152 3892 480 2085 1251 18779 AV14-4 22 5.8 1.5 1450 380 76 1529 192 973 1043 166810 AV55-2 30 20 5.5 2900 380 100 3475 352 1390 1182 208511 AV75-2 30 25 7.5 2900 380 100 4170 400 1390 1321 2085【JYWQ系列自动搅匀潜水排污泵】安装示意图：1通风节2预埋管3膨胀节4逆止阀5闸阀6弯管7导轨8出水管9支架10耦合底11自动搅匀排污泵12浮球开关13隔板14浮球固定15小链16挂钩17人梯18支撑架19电缆出线20电机保护注：JYWQ、JPWQ系列自动搅匀潜水排污泵选型时,请注明泵的型号,安装方式,池深,泵控制保护方式,以便提供可靠的系统JYWQ、JPWQ自动搅匀系列排污泵价格编号型号规格排出口径(mm)流量(m³/h)扬程(m)搅匀直径(mm)转速(r/min)功率(KW) 效率(%) JYWQ\JPWQ1 40-12-15-1200-1.5 40 12 15 1200 2900 1.5 48 11822 50-20-7-1200-0.75 50 20 7 1200 2900 0.75 62 9043 50-10-10-1200-1.1 50 10 10 1200 2900 1.1 54 9734 50-15-15-1200-2.2 50 15 15 1200 2900 2.2 51 13215 50-15-10-1200-1.5 50 15 10 1200 2900 1.5 65 11826 50-15-20-1200-2.2 50 15 20 1200 2900 2.2 51 13217 50-20-15-1200-2.2 50 20 15 1200 2900 2.2 57 13218 50-40-7-1200-2.2 50 40 7 1200 2900 2.2 73 13219 50-40-9-1400-3 50 40 9 1400 2900 3 55 173810 50-25-15-1400-3 50 25 15 1400 2900 3 56 173811 50-25-22-1200-4 50 25 22 1200 2900 4 57 208512 50-40-15-1400-4 50 40 15 1400 2900 4 68 208513 50-25-32-1600-5.5 50 25 32 1600 2900 5.5 49 278014 65-25-15-1400-3 65 25 15 1400 2900 3 65 173815 65-37-13-1400-3 65 37 13 1400 2900 3 60 173816 65-25-28-1400-4 65 25 28 1400 2900 4 58 222417 80-40-7-1200-2.2 80 40 7 1200 2900 2.2 50 166818 80-30-8-1200-2.2 80 30 8 1200 2900 2.2 51 166819 80-43-13-1600_4 80 43 13 1600 2900 4 65 208520 80-50-10_1600_3 80 50 10 1600 2900 3 72 180721 80-40-15_1600_4 80 40 15 1600 2900 4 62 222422 80-60-13-1600_4 80 60 13 1600 2900 4 70 222423 80-35-25-1600_5.5 80 35 25 1600 2900 5.5 58 285024 80-50-25_1600_7.5 80 50 25 1600 2900 7.5 56 291925 100-80-9-1600-4 80 80 9 1600 2900 4 62 250226 100-110-10-2000-5.5 100 110 10 2000 2900 5.5 67 312827 100-70-15-2000-55 100 70 15 2000 2900 5.5 59 312828 100-100-15-2000-75 100 100 15 2000 2900 7.5 70 3336编号型号规格排出口径(mm)流量(m³/h)扬程(m)搅匀直径(mm)转速(r/min)功率(KW) 效率(%) JYWQ\JPWQ29 100-80-20-2000-75 100 80 20 2000 1450 7.5 71 333630 100-80-22-2000-11 100 80 22 2000 1450 11 63 417031 100-80-25-2000-11 100 80 25 2000 1450 11 70 417032 100-100-22-2000-15 100 100 22 2000 1450 15 61 486533 100-80-30-2000-15 100 80 30 2000 1450 15 67 486534 150-150-10-2000-7.5 100 150 10 200 1450 7.5 70 361435 150-200-7-2500-7.5 100 200 7 2500 1450 7.5 80 347536 150-250-6-2500-7.5 150 250 6 2500 1450 7.5 82 347537 150-100-15-2600-11 150 100 15 2600 1450 11 75 558838 150-145-15-2600-11 150 145 15 2600 1450 11 78 558839 150-200-10-2600-15 150 200 10 2600 1450 15 73 635240 150-65-40-3200-18.5 150 65 40 2600 1450 18.5 70 711741 150-180-22-2600-18.5 150 180 22 2600 1450 18.5 75 711742 150-150-26-2600-18.5 150 150 26 2600 1450 18.5 72 711743 150-110-30-2600-18.5 150 110 30 2600 1450 18.5 72 711744 150-300-15-2600-22 150 300 15 2600 1450 22 76 795145 150-130-30-2600-22 150 130 30 2600 1450 22 70 795146 150-200-30-2600-37 150 200 30 2600 1450 37 65 1330247 150-150-35-3200-37 150 150 35 3200 1450 37 65 1330248 150-140-40-3200-37 150 140 40 3200 1450 37 76 1330249 200-300-7-3000-11 200 300 7 3000 960 11 75 749250 200-250-11-3000-15 200 250 11 3000 1450 15 72 818751 200-300-10-3000-15 200 300 10 3000 1450 15 75 818752 200-250-15-3000-18.5 200 250 15 3000 1450 18.5 72 902153 200-400-10-3000-22 200 400 10 3000 1450 22 75 948054 200-310-13-3000-22 200 310 13 3000 1450 22 71 948055 200-400-13-3000-30 200 400 13 3000 1450 30 76 1116256 200-280-22_3000_30 200 280 22 3000 1450 30 71 1116257 200-350-25_3200_37 200 350 25 3200 1450 37 73 12510编号型号规格排出口径(mm)流量(m³/h)扬程(m)搅匀直径(mm)转速(r/min)功率(KW) 效率(%) JYWQ\JPWQ58 200-250-35-3200_45 200 250 35 3200 1450 45 69 1529059 200-400-30_3200_55 200 400 30 3200 1450 55 72 2905160 250-600-9-3200_30 250 600 9 3200 960 30 78 1834861 250-600-12_3200_37 250 600 12 3200 1450 37 78 1987762 250-420-22-3200_45 250 420 22 3200 960 45 76 27216【LW型立式无堵塞排污泵】安装尺寸图：YW液下式、LW直立式、GW管道式系列排污泵价格编号型号规格流量(m³/h)扬程(m)转速(r/min)YW液下式(单管)YW液下式(双管)YWP液下式(单管)不锈钢YWP液下式(双管)不锈钢LW直立式LWP直立式（不锈钢）GW管道式GWP管道式（不锈钢）1 25-8-22-1.1 8 22 2800 1251 1390 2919 3364 1251 2196 765 14872 32-12-15-1.1 12 15 2800 1432 1529 2989 3378 1279 2224 792 15293 40-15-15-1.5 15 15 2900 1362 1529 3072 3697 1307 2349 792 15294 40-15-30-2.2 15 30 2900 1460 1557 3211 3795 1362 2433 8341612 05 50-20-7-0.75 20 7 2900 1195 1293 2919 3503 1084 1974 737 14326 50-10-10-0.75 10 10 2900 1195 1293 2919 3503 1084 1974 737 14327 50-20-15-1.5 20 15 2900 1321 1460 2947 3656 1362 2433 8341612 08 50-15-25-2.2 15 25 2900 1515 1626 3364 3948 1599 2558 945 16829 50-18-30-3.0 18 30 2900 1654 1779 3503 4087 1738 2780 1112 216810 50-25-32-5.5 25 32 2900 2224 2363 4837 5254 2155 3503 / /11 50-20-40-7.5 20 40 2900 2363 2502 4962 5449 2196 3656 / /12 65-25-15-2.2 25 15 2900 1515 1654 3364 3948 1640 2627 945 184913 65-37-13-3.0 37 13 2900 1849 1988 4087 4823 1710 2780 1098 228014 65-25-30-4.0 25 30 2900 2057 2224 4670 4962 1779 2919 1529 248815 65-30-40-7.5 30 40 2900 2433 2572 5115 5991 / / / /16 65-35-50-11 35 50 2900 4448 4726 6533 6950 / / / /17 65-35-60-15 35 60 2900 4726 4865 6950 7506 / / / /18 80-40-7-2.2 40 7 1450 1779 1918 3948 4670 1738 2780 1182 229419 80-43-13-3.0 43 13 2900 2002 2127 4531 4670 1890 3211 1321 253020 80-40-15-4.0 40 15 2900 2085 2252 4531 5254 1946 3433 153 291921 80-65-25-7.5 65 25 2900 2641 2850 5560 6130 2433 4309 2085 394822 100-80-10-4 80 10 1450 2113 2307 4670 4712 2572 4531 2085 394823 100-110-10-5.5 110 10 1450 2780 2919 5838 5991 2697 4531 2224 424024 100-100-15-7.5 100 15 1450 2919 3044 6130 7006 3128 5574 2363 460125 100-80-20-7.5 80 20 1450 2919 3044 6130 7006 3128 5574 2363 460126 100-100-25-11 100 25 1450 4684 4893 10369 11245 5074 8896 4031 781227 100-100-30-15 100 30 1450 5282 5477 11829 12413 5699 9633 4587 891028 100-100-35-18.5 100 35 1450 5810 5949 12413 12788 5977 10217 5213 11245编号型号规格流量(m³/h)扬程(m)转速(r/min)YW液下式(单管)YW液下式(双管)YWP液下式(单管)不锈钢YWP液下式(双管)不锈钢LW直立式LWP直立式（不锈钢）GW管道式GWP管道式（不锈钢）29 125-100-15-11 100 15 1450 3572 3781 7881 8173 5643 10119 4768 1021730 125-130-20-15 130 20 1450 5338 5546 11829 12413 6255 11676 5282 1021731 150-145-9-7.5 145 9 1450 3892 4170 8284 8465 5310 10369 4406 817332 150-180-15-15 180 15 1450 5491 5685 11857 12468 6672 13136 5560 1080033 150-180-20-18.5 180 20 1450 5810 6074 12844 14011 8201 16055 6672 1292734 150-180-25-22 180 25 1450 6742 7006 15040 16055 9174 18098 7784 1504035 150-130-30-22 130 30 1450 6742 7006 15082 16055 9174 18098 7784 1504036 150-180-30-30 180 30 1450 7923 8187 17514 18390 10356 20141 10425 1971037 150-200-30-37 200 30 1450 12357 12593 26271 26716 10564 24228 11078 2165638 200-300-7-11 300 7 980 6603 7006 14595 15763 8062 16055 6255 1212139 200-250-11-15 250 11 980 8062 8451 18001 18390 9619 19265 6992 1342740 200-250-15-18.5 250 15 1450 8590 8854 19265 19557 9730 19557 9730 1679141 200-400-10-22 400 10 1450 8868 9244 20044 20336 10147 20002 9966 1722242 200-400-13-30 400 13 1450 9640 9904 22045 22337 11120 22184 11676 1926543 200-300-15-22 300 15 1450 8847 9244 20002 20294 11259 19995 9966 1722244 200-250-22-30 250 22 1450 9640 10036 22045 22337 12371 22184 11815 1926545 200-350-25-37 350 25 1450 9904 10300 21893 23060 12510 21893 13205 2554146 200-400-30-45 400 30 1450 10203 10467 23352 23658 14359 24812 14317 2627147 250-600-9-30 600 9 980 17167 17695 36488 37947 16680 29774 13900 2627148 250-600-12-37 600 12 1450 19808 20336 40866 42326 18765 33430 15290 2919049 250-600-15-45 600 15 1450 21128 21656 43785 45245 19933 33680 15985 3094150 250-600-20-55 600 20 1450 23109 23630 48164 49915 20155 35751 17375 3371451 250-600-25-75 600 25 1450 25090 25618 52542 54439 22935 40866 19182 3283952 300-800-12-45 800 12 1450 21559 22018 45245 46218 21823 38531 16916 3308253 300-500-15-45 500 15 1450 22289 43743 47872 50360 21920 38531 16916 3308254 300-800-15-55 800 15 980 23991 45328 49623 55461 22935 40866 18932 3516755 300-600-20-55 600 20 980 23769 24429 51083 53279 25715 43785 23630 4582856 300-800-20-75 800 20 980 26410 27077 55461 57657 27105 48316 25020 4860157 300-950-20-90 950 20 980 30010 30677 / / 33402 / / /编号型号规格流量(m³/h)扬程(m)转速(r/min)YW液下式(单管)YW液下式(双管)YWP液下式(单管)不锈钢YWP液下式(双管)不锈钢LW直立式LWP直立式（不锈钢）GW管道式GWP管道式（不锈钢）58 300-1000-25-110 1000 25 980 37502 38156 / / 44383 / / /59 300-1100-10-55 1100 10 980 25882 26549 / / 29287 / / /60 350-1500-15-90 1500 15 980 34993 35654 / / 41283 / / /61 350-1200-18-90 1200 18 980 34993 35654 / / 41283 / / /62 350-1100-28-132 1100 28 740 51930 52820 / / 53279 / / /63 350-1000-36-160 1000 36 740 55030 55892 / / 58755 / / /64 400-1760-75-55 1760 75 580 40505 41825 / / 36376 / / /65 400-1500-10-75 1500 10 980 29621 30941 / / 47719 / / /66 400-2000-15-132 2000 15 740 53181 54502 / / 60785 / / /67 400-1700-22-160 1700 22 740 57935 59256 / / 63245 / / /68 400-1500-26-160 1500 26 740 57935 59256 / / 65469 / / /69 400-1700-30-200 1700 30 740 62161 63481 / / 72447 / / /70 400-1800-32-250 1800 32 740 71210 72530 / / 79786 / / /71 500-2500-10-110 2500 10 740 / / / / / / / /72 500-2600-15-160 2600 15 740 / / / / / / / /73 500-2400-22-220 2400 22 740 / / / / / / / /74 500-2600-24-250 2600 24 740 / / / / / / / /【LW型立式无堵塞排污泵】安装示意图：YW液下式、LW直立式、GW管道式系列排污泵价格编号型号规格流量(m³/h)扬程(m)转速(r/min)YW液下式(单管)YW液下式(双管)YWP液下式(单管)不锈钢YWP液下式(双管)不锈钢LW直立式LWP直立式（不锈钢）GW管道式GWP管道式（不锈钢）1 25-8-22-1.1 8 22 2800 1251 1390 2919 3364 1251 2196 765 14872 32-12-15-1.1 12 15 2800 1432 1529 2989 3378 1279 2224 792 15293 40-15-15-1.5 15 15 2900 1362 1529 3072 3697 1307 2349 792 15294 40-15-30-2.2 15 30 2900 1460 1557 3211 3795 1362 2433 8341612 05 50-20-7-0.75 20 7 2900 1195 1293 2919 3503 1084 1974 737 14326 50-10-10-0.75 10 10 2900 1195 1293 2919 3503 1084 1974 737 14327 50-20-15-1.5 20 15 2900 1321 1460 2947 3656 1362 2433 8341612 08 50-15-25-2.2 15 25 2900 1515 1626 3364 3948 1599 2558 945 16829 50-18-30-3.0 18 30 2900 1654 1779 3503 4087 1738 2780 1112 216810 50-25-32-5.5 25 32 2900 2224 2363 4837 5254 2155 3503 / /11 50-20-40-7.5 20 40 2900 2363 2502 4962 5449 2196 3656 / /12 65-25-15-2.2 25 15 2900 1515 1654 3364 3948 1640 2627 945 184913 65-37-13-3.0 37 13 2900 1849 1988 4087 4823 1710 2780 1098 228014 65-25-30-4.0 25 30 2900 2057 2224 4670 4962 1779 2919 1529 248815 65-30-40-7.5 30 40 2900 2433 2572 5115 5991 / / / /16 65-35-50-11 35 50 2900 4448 4726 6533 6950 / / / /17 65-35-60-15 35 60 2900 4726 4865 6950 7506 / / / /18 80-40-7-2.2 40 7 1450 1779 1918 3948 4670 1738 2780 1182 229419 80-43-13-3.0 43 13 2900 2002 2127 4531 4670 1890 3211 1321 253020 80-40-15-4.0 40 15 2900 2085 2252 4531 5254 1946 3433 153 291921 80-65-25-7.5 65 25 2900 2641 2850 5560 6130 2433 4309 2085 394822 100-80-10-4 80 10 1450 2113 2307 4670 4712 2572 4531 2085 394823 100-110-10-5.5 110 10 1450 2780 2919 5838 5991 2697 4531 2224 424024 100-100-15-7.5 100 15 1450 2919 3044 6130 7006 3128 5574 2363 460125 100-80-20-7.5 80 20 1450 2919 3044 6130 7006 3128 5574 2363 460126 100-100-25-11 100 25 1450 4684 4893 10369 11245 5074 8896 4031 781227 100-100-30-15 100 30 1450 5282 5477 11829 12413 5699 9633 4587 891028 100-100-35-18.5 100 35 1450 5810 5949 12413 12788 5977 10217 5213 11245编号型号规格流量(m³/h)扬程(m)转速(r/min)YW液下式(单管)YW液下式(双管)YWP液下式(单管)不锈钢YWP液下式(双管)不锈钢LW直立式LWP直立式（不锈钢）GW管道式GWP管道式（不锈钢）29 125-100-15-11 100 15 1450 3572 3781 7881 8173 5643 10119 4768 1021730 125-130-20-15 130 20 1450 5338 5546 11829 12413 6255 11676 5282 1021731 150-145-9-7.5 145 9 1450 3892 4170 8284 8465 5310 10369 4406 817332 150-180-15-15 180 15 1450 5491 5685 11857 12468 6672 13136 5560 1080033 150-180-20-18.5 180 20 1450 5810 6074 12844 14011 8201 16055 6672 1292734 150-180-25-22 180 25 1450 6742 7006 15040 16055 9174 18098 7784 1504035 150-130-30-22 130 30 1450 6742 7006 15082 16055 9174 18098 7784 1504036 150-180-30-30 180 30 1450 7923 8187 17514 18390 10356 20141 10425 1971037 150-200-30-37 200 30 1450 12357 12593 26271 26716 10564 24228 11078 2165638 200-300-7-11 300 7 980 6603 7006 14595 15763 8062 16055 6255 1212139 200-250-11-15 250 11 980 8062 8451 18001 18390 9619 19265 6992 1342740 200-250-15-18.5 250 15 1450 8590 8854 19265 19557 9730 19557 9730 1679141 200-400-10-22 400 10 1450 8868 9244 20044 20336 10147 20002 9966 1722242 200-400-13-30 400 13 1450 9640 9904 22045 22337 11120 22184 11676 1926543 200-300-15-22 300 15 1450 8847 9244 20002 20294 11259 19995 9966 1722244 200-250-22-30 250 22 1450 9640 10036 22045 22337 12371 22184 11815 1926545 200-350-25-37 350 25 1450 9904 10300 21893 23060 12510 21893 13205 2554146 200-400-30-45 400 30 1450 10203 10467 23352 23658 14359 24812 14317 2627147 250-600-9-30 600 9 980 17167 17695 36488 37947 16680 29774 13900 2627148 250-600-12-37 600 12 1450 19808 20336 40866 42326 18765 33430 15290 2919049 250-600-15-45 600 15 1450 21128 21656 43785 45245 19933 33680 15985 3094150 250-600-20-55 600 20 1450 23109 23630 48164 49915 20155 35751 17375 3371451 250-600-25-75 600 25 1450 25090 25618 52542 54439 22935 40866 19182 3283952 300-800-12-45 800 12 1450 21559 22018 45245 46218 21823 38531 16916 3308253 300-500-15-45 500 15 1450 22289 43743 47872 50360 21920 38531 16916 3308254 300-800-15-55 800 15 980 23991 45328 49623 55461 22935 40866 18932 3516755 300-600-20-55 600 20 980 23769 24429 51083 53279 25715 43785 23630 4582856 300-800-20-75 800 20 980 26410 27077 55461 57657 27105 48316 25020 4860157 300-950-20-90 950 20 980 30010 30677 / / 33402 / / /编号型号规格流量(m³/h)扬程(m)转速(r/min)YW液下式(单管)YW液下式(双管)YWP液下式(单管)不锈钢YWP液下式(双管)不锈钢LW直立式LWP直立式（不锈钢）GW管道式GWP管道式（不锈钢）58 300-1000-25-110 1000 25 980 37502 38156 / / 44383 / / /59 300-1100-10-55 1100 10 980 25882 26549 / / 29287 / / /60 350-1500-15-90 1500 15 980 34993 35654 / / 41283 / / /61 350-1200-18-90 1200 18 980 34993 35654 / / 41283 / / /62 350-1100-28-132 1100 28 740 51930 52820 / / 53279 / / /63 350-1000-36-160 1000 36 740 55030 55892 / / 58755 / / /64 400-1760-75-55 1760 75 580 40505 41825 / / 36376 / / /65 400-1500-10-75 1500 10 980 29621 30941 / / 47719 / / /66 400-2000-15-132 2000 15 740 53181 54502 / / 60785 / / /67 400-1700-22-160 1700 22 740 57935 59256 / / 63245 / / /68 400-1500-26-160 1500 26 740 57935 59256 / / 65469 / / /69 400-1700-30-200 1700 30 740 62161 63481 / / 72447 / / /70 400-1800-32-250 1800 32 740 71210 72530 / / 79786 / / /71 500-2500-10-110 2500 10 740 / / / / / / / /72 500-2600-15-160 2600 15 740 / / / / / / / /73 500-2400-22-220 2400 22 740 / / / / / / / /74 500-2600-24-250 2600 24 740 / / / / / / / /【QJ型井用潜水泵（深井泵）】安装示意图：QJ系列井用潜水电泵价格编号型号功率单价编号型号功率单价编号型号功率单价(kw) (元) (kw) (元) (kw) (元)1 100QJ2-50/10 0.75 1001 26 100QJ8-85/17 4 2752 51 150QJ20-33/53 28362 100QJ2-80/16 1.1 1112 27 100QJ8-95/19 5.5 3406 52 150QJ20-39/6 4 28773 100QJ2-100/20 1.5 1195 28 100QJ8-150/30 7.5 4003 53 150QJ20-52/8 5.5 31554 100QJ2-140/28 1.5 1265 29 100QJ10-48/10 2.2 1724 54 150QJ20-59/9 5.5 31975 100QJ2-160/32 2.2 1849 30 100QJ10_60/13 3 2196 55 150QJ20-72/11 75 36846 100QJ2-200/40 3 2335 31 100QJ10-80/17 4 2738 56 150QJ20-78/12 7.5 38097 100QJ3.2-54/8 0.75 959 32 100QJ10-108/22 5.5 3406 57 150QJ20-85/13 9.2 54918 100QJ3.2-72/11 1.1 1084 33 100QJ10-130/27 7.5 4003 58 150QJ20-91/14 9.2 43379 100QJ3.2-99/115 1.5 1182 34 100QJ15_27/8 2.2 1821 59 150QJ20-104/16 11 483710 100QJ3.2-135/20 2.2 1626 35 100QJ15-34/10 3 2182 60 150QJ20-124/19 13 575511 100QJ3.2-170/25 3 2099 36 100QJ15-52/14 4 2738 61 150QJ20-130/20 13 586612 100QJ3.2-230/34 4 2752 37 100QJ15-58/18 5.5 3419 62 150QJ20-143/22 15 643613 100QJ5-24/6 0.75 1015 38 100QJ15-82/24 7.5 4087 63 150QJ20-156/24 15 670014 100QJ5-36/9 1.1 1154 39 150QJ5-100/14 2.2 3531 64 150QJ32-18/3 3 259915 100QJ5-48/12 1.5 1279 40 150QJ5-150/21 3 3878 65 150QJ32-24/4 4 275216 100QJ5-72/18 2.2 1668 41 150QJ5-200/28 4 4545 66 150QJ32-36/6 5.5 310017 lOOQJ5-108/27 3 2155 42 150QJ5-250/35 7.5 5685 67 150QJ32-42/7 7.5 361418 100QJ5-128/32 4 2697 43 150QJ10-50/7 3 2961 68 150QJ32_54/9 92 392019 100QJ5-164/41 55 3447 44 150QJ10-78/11 4 3183 69 150QJ32-66/11 11 436520 100QJ5-220/55 7.5 4114 45 150QJ10-100/14 5.5 3461 70 150QJ32-84/14 13 560221 100QJ8-20/4 1.1 1168 46 150QJ10-128/18 7.5 4031 71 150QJ32-90/15 15 604722 100QJ8-30/6 1.5 1321 47 150QJ10-150/21 7.5 4267 72 150QJ32-96/16 15 614423 100QJ8-40/8 2.2 1724 48 150QJ10-178/25 9.2 4921 73 150QJ32-108/18 18.5 681124 100QJ8-50/10 3 2196 49 150QJ10_200/28 11 5769 74 200QJ20-40/3 4 201625 100QJ8-70/14 3 2321 50 150QJ10-250/35 13 6922 75 200QJ20-54/4 5.5 229476 200QJ20-67/5 75 2641编号型号功率单价编号型号功率单价编号型号功率单价(kw) (元) (kw) (元) (kw) (元)77 200QJ20-81/6 7.5 3211 103 200QJ50-65/5 15 3531 132 250QJ50-180/9 45 927178 200QJ20-93/7 9.2 3614 104 200QJ50-78/6 18.5 3934 133 250QJ50-200/10 45 959179 200QJ20-108/8 11 3711 105 200QJ50-91/7 22 4851 134 250QJ50-220/11 55G 1302480 200QJ20-121/9 13 3948 106 200QJ50-104/8 25 5365 135 250QJ50-240/12 55G 1334481 200QJ20-133/10 15 4295 107 200QJ50-130/10 30 6881 136 250QJ80-60/3 22 494882 200QJ20-148/11 15 4476 108 200QJ50-156/12 37 8145 137 250QJ80-80/4 30 583883 200QJ20-162/12 18.5 4921 109 200QJ63-12/1 4 1765 138 250QJ80-100/5 37 704784 200QJ20-175/13 18.5 5129 110 200QJ63-24/2 7.5 2155 139 250QJ80-120/6 45 813285 200QJ20-202/15 22 6047 111 200QJ63-36/3 11 2891 140 250QJ80-140/7 55 906386 200QJ20-243/18 25 7284 112 2000J63-48/4 15 3308 141 250QJ30-160/8 55 945287 200QJ20-270/20 30 8437 113 200QJ63-60/5 18.5 3795 142 250QJ80-180/9 63 1241388 200QJ32-26/2 4 1863 114 200QJ63-72/6 22 4768 143 250QJ80-200/10 75 1460989 200QJ32-39/3 5.5 2168 115 200QJ63-84/7 25 5310 144 250QJ100-36/2 15 336490 200QJ32-54/4 7.5 2405 116 200QJ63-108/9 30 6630 145 250QJ100-54/3 25 517191 200QJ32-65/5 11 3253 117 200QJ63-120/10 37 7881 146 250QJ100-72/4 30 586692 200QJ32-78/6 11 3406 118 200QJ80-11/1 4 1779 147 250QJ100-90/5 37 708993 200QJ32-91/7 13 3614 119 200QJ80-22/2 7.5 2155 148 250QJ100-108/6 45 815994 200QJ32-104/8 15 3906 120 200QJ80-33/3 11 2919 149 250QJ100-126/7 55 907795 200QJ32-130/10 18.5 4392 121 200QJ80-44/4 15 3308 150 250QJ100-144/8 63 1238596 200QJ32-156/12 25 5949 122 200QJ80-55/5 18.5 3809 151 250QJ100-162/9 75 1430397 200QJ32-182/14 30 7423 123 200QJ80-66/6 22 4740 152 250QJ125-16门9.2 301698 200QJ32-195/15 30 7381 124 200QJ80-77/7 30 6311 153 250QJ125-32/2 185 375399 200QJ32-234/18 37 10411 125 200QJ80-88/8 37 7506 154 250QJ125-48/3 25 5199 100 200QJ32-26/2 5.5 2043 126 200QJ80-99/9 37 7687 155 250QJ125-64/4 37 6867 101 200QJ40-39/3 7.5 2266 127 250QJ50-80/4 18.5 4587 156 250QJ125-80/5 45 7965 102 200QJ40-52/4 9.2 2961 128 250QJ50-100/5 22 5643 157 250QJ125-96/6 55 8882129 250QJ50-120/6 25 6422 158 250QJ125-112/7 63 12024130 250QJ50-140/7 37 7840 159 250QJ125-128/8 75 14331131 250QJ50-160/8 37 8187 160 250QJ140-15/1 92 3016 编号型号功率单价编号型号功率单价编号型号功率单价(kw) (元) (kw) (元) (kw) (元)161 250QJ140-30/2 18.5 3753162 250QJ140-45/3 30 5755163 250QJ140-60/4 37 6867164 250QJ140-75/5 45 7965165 250QJ140-90/6 55 8882166 250QJ140-105/7 63 12024167 250QJ140-120/8 75 14331168 250QJ140-150/10 90G 21100169 250QJ160-15/1 11 3461170 250QJ160-30/2 22 5491171 250QJ160-45/3 37 7089172 250QJ160-60/4 45 8159173 250QJ160-75/5 55 9077174 250QJ160-90/6 63 12107175 250QJ160-105/7 75 14665176 300QJ200-20/1 18.5 5046177 300QJ200-40/2 37 6978178 300QJ200-60/3 55 8715179 300QJ200-80/4 75 14303180 300QJ200-100/5 90G 20642181 300QJ200-120/6 110G 25381182 300QJ230-20/1 22 5018 183 300QJ230-40/2 45 7840 184 300QJ230-60/3 75 14623 185 300QJ230-80/4 90G 20183 186 300QJ230-100/5 110G 25159 187 350QJ320-30/1 45 8187 188 350QJ320-60/2 90G 21100【YW型液下排污泵】安装尺寸图：序号型号DN D1D n-φd B H1L h H2H A C×E C1×E1F G n-φaφeφe1 150-20-7-0.75501101404-φ144701801～51480400200500×320465×2852251104-φ14360325 250-10-10-0.75501101404-φ143401321～51480400200500×320465×2852251104-φ14360325 350-20-15-1.5501101404-φ144051351～51480415220500×360465×325245704-φ14360325 450-15-25-2.2501101404-φ144701801～51480490260580×380540×340285884-φ14380340550-18-30-3501101404-φ144701801～51480510260580×380540×340285884-φ14380340 650-25-32-5.5501101404-φ144701801～51480510260580×380540×340285884-φ14380340 750-20-40-7.5501101404-φ144401431～51480415250550×360515×325285904-φ14360325 865-25-15-2.2651301604-φ144401431～51480415250550×360515×325285954-φ14360325 965-37-13-3651301604-φ144401431～51480490270550×360515×325285954-φ14360325 1065-25-30-4651301604-φ145051801～51680580290580×380540×340305884-φ18380340 1165-30-40-7.5651301604-φ145051801～51680580290580×380540×340305884-φ14380340 1265-35-50-11651301604-φ144701431～51680415285550×360515×325290954-φ14380340 1365-35-60-156********-φ144701431～514100415285550×360540×340290954-φ18380340 1480-40-7-2.2801501904-φ184701431～514100415285550×360515×325290954-φ14360325 1580-43-13-3801501904-φ184701431～514100510285550×360515×325290954-φ14360325 1680-40-15-4801501904-φ184701431～514100510285550×360515×325290954-φ14360325 1780-65-25-7.5801501904-φ185501801～514100510340620×380580×340345854-φ14380340 18100-80-10-41001702104-φ185501801～716100*********×480760×4404301204-φ18480440 19100-110-10-5.51001702104-φ186901851～716100*********×480760×4404301204-φ18480440 20100-100-15-7.51001702104-φ186901851～716100*********×480760×4404301204-φ18480440 21100-85-20-7.51001702104-φ188152301～718100790490900×560860×5205101204-φ18560520 22100-100-25-111001702104-φ186901851～716100*********×480760×4404301204-φ18480440 23100-100-30-151001702104-φ186901851～716100*********×480760×4404301204-φ18480440 24100-100-35-18.51001702104-φ188152301～718100790490900×560860×5205101204-φ18560520 25150-145-9-7.51502252658-φ187752151～716140620465850×360810×3204951604-φ18360320 26150-150-15-151502252658-φ187702101～718140750465900×560860×5204951254-φ18560520 27150-150-20-18.51502252658-φ189202701～7201408105651000×600950×5505951254-φ23600550 28150-150-25-221502252658-φ189202701～7201408505651000×600950×5505951254-φ23600550 29150-130-30-221502252658-φ189202701～7201408505451000×660950×5505951254-φ2366061030150-150-30-301502252658-φ189002901～7201408505651000×600950×6105701254-φ23600550 31150-200-30-371502252658-φ189002901～7201408505451000×660950×6105701254-φ23660610 32200-300-7-112002953358-φ1810102701～7182007505801150×6501150×6006901504-φ18650600 33200-250-11-152002953358-φ1810102701～7182007905801150×5501100×5006801804-φ18550500 34200-400-10-222002953358-φ1810002901～7202008505801150×5501100×5006801804-φ23550500 35200-400-13-302002953358-φ1810002901～7222008505801150×5501100×5006801804-φ23550500 36200-250-15-18.52002953358-φ1810102701～7182007905801150×5501100×5006801804-φ18550500 37200-300-15-222002953358-φ1810452701～7202008105901150×6501100×6006801804-φ23650600 38200-250-22-302002953358-φ1810453001～7222009505901150×6501100×6006901506-φ18650600 39200-350-25-372002953358-φ1811503001～7222009806301400×7001350×6507501806-φ23700650 40200-400-30-552002953358-φ1811503001～72220010056301400×7001350×6507501806-φ23700650 41250-600-9-3025035039012-φ1810002901～7222509506401400×6501350×6007502006-φ23650600 42250-600-12-3725035039012-φ1811653001～7222509807351400×7001350×6508002006-φ23700650 43250-600-15-4525035039012-φ1811653001～72225010057351400×7001350×6508002006-φ23700650 44250-600-20-5525035039012-φ1811653001～72225010057351400×7001350×6508002006-φ23700650 45250-600-25-7525035039012-φ1811653001～72225010107501400×7001350×6508002006-φ23700650YW液下式、LW直立式、GW管道式系列排污泵价格编号型号规格流量(m³/h)扬程(m)转速(r/min)YW液下式(单管)YW液下式(双管)YWP液下式(单管)YWP液下式(双管)LW直立式LWP直立式（不锈GW管道式GWP管道式（不不锈钢不锈钢钢）锈钢）1 25-8-22-1.1 8 22 2800 1251 1390 2919 3364 1251 2196 765 14872 32-12-15-1.1 12 15 2800 1432 1529 2989 3378 1279 2224 792 15293 40-15-15-1.5 15 15 2900 1362 1529 3072 3697 1307 2349 792 15294 40-15-30-2.2 15 30 2900 1460 1557 3211 3795 1362 2433 8341612 05 50-20-7-0.75 20 7 2900 1195 1293 2919 3503 1084 1974 737 14326 50-10-10-0.75 10 10 2900 1195 1293 2919 3503 1084 1974 737 14327 50-20-15-1.5 20 15 2900 1321 1460 2947 3656 1362 2433 8341612 08 50-15-25-2.2 15 25 2900 1515 1626 3364 3948 1599 2558 945 16829 50-18-30-3.0 18 30 2900 1654 1779 3503 4087 1738 2780 1112 216810 50-25-32-5.5 25 32 2900 2224 2363 4837 5254 2155 3503 / /11 50-20-40-7.5 20 40 2900 2363 2502 4962 5449 2196 3656 / /12 65-25-15-2.2 25 15 2900 1515 1654 3364 3948 1640 2627 945 184913 65-37-13-3.0 37 13 2900 1849 1988 4087 4823 1710 2780 1098 228014 65-25-30-4.0 25 30 2900 2057 2224 4670 4962 1779 2919 1529 248815 65-30-40-7.5 30 40 2900 2433 2572 5115 5991 / / / /16 65-35-50-11 35 50 2900 4448 4726 6533 6950 / / / /17 65-35-60-15 35 60 2900 4726 4865 6950 7506 / / / /18 80-40-7-2.2 40 7 1450 1779 1918 3948 4670 1738 2780 1182 229419 80-43-13-3.0 43 13 2900 2002 2127 4531 4670 1890 3211 1321 253020 80-40-15-4.0 40 15 2900 2085 2252 4531 5254 1946 3433 153 291921 80-65-25-7.5 65 25 2900 2641 2850 5560 6130 2433 4309 2085 394822 100-80-10-4 80 10 1450 2113 2307 4670 4712 2572 4531 2085 394823 100-110-10-5.5 110 10 1450 2780 2919 5838 5991 2697 4531 2224 424024 100-100-15-7.5 100 15 1450 2919 3044 6130 7006 3128 5574 2363 460125 100-80-20-7.5 80 20 1450 2919 3044 6130 7006 3128 5574 2363 460126 100-100-25-11 100 25 1450 4684 4893 10369 11245 5074 8896 4031 781227 100-100-30-15 100 30 1450 5282 5477 11829 12413 5699 9633 4587 891028 100-100-35-18.5 100 35 1450 5810 5949 12413 12788 5977 10217 5213 11245编号型号规格流量(m³/h)扬程(m)转速(r/min)YW液下式(单管)YW液下式(双管)YWP液下式(单管)不锈钢YWP液下式(双管)不锈钢LW直立式LWP直立式（不锈钢）GW管道式GWP管道式（不锈钢）29 125-100-15-11 100 15 1450 3572 3781 7881 8173 5643 10119 4768 1021730 125-130-20-15 130 20 1450 5338 5546 11829 12413 6255 11676 5282 1021731 150-145-9-7.5 145 9 1450 3892 4170 8284 8465 5310 10369 4406 817332 150-180-15-15 180 15 1450 5491 5685 11857 12468 6672 13136 5560 1080033 150-180-20-18.5 180 20 1450 5810 6074 12844 14011 8201 16055 6672 1292734 150-180-25-22 180 25 1450 6742 7006 15040 16055 9174 18098 7784 1504035 150-130-30-22 130 30 1450 6742 7006 15082 16055 9174 18098 7784 1504036 150-180-30-30 180 30 1450 7923 8187 17514 18390 10356 20141 10425 1971037 150-200-30-37 200 30 1450 12357 12593 26271 26716 10564 24228 11078 2165638 200-300-7-11 300 7 980 6603 7006 14595 15763 8062 16055 6255 12121。

WQ系列潜水排污泵的安装与调试WQ系列潜水排污泵的安装与调试1、安装前：（1）必须详细阅读使用说明书，避免使用不当而损坏机器。

仔细检查水泵的选型是否正确，实际使用条件是否与规定的使用条件一致。

（2）清理水池或水道，检查进水池的最低水位是否满足设备的安装要求。

（3）应由一名合格电工，用0~500V兆欧表，检查电机主电缆三芯线对地冷态绝缘电阻不得低于5兆欧，严禁用兆欧表检查控制电缆，避免损坏水泵内部的电器元件；而应用万用表检查控制电缆线。

（4）检查电压一定要在铭牌上标出的额定电压±5%的范围内。

如果电源离水泵的使用距离较远时，考虑线损，电缆的截面积应加大，接头应尽可能少，且接头处做密封处理，以防漏水；另外考虑维护检修的方便，建议设置机旁端子箱。

（5）水泵配有专用控制柜，使用前应仔细阅读其说明书，并检查设备接线是否正确，启动装置是否灵活，触头接触是否良好，启动设备的金属外壳是否可靠接地，检查所有接线处有无松动，并重新逐处紧固一次。

（6）水泵上的动力电缆线、接地线和控制电缆线应与控制柜（箱）的接线头一一对接。

（7）水泵的接地线为双色线（黄/绿），为保证安全，必须连接牢靠。

（8）电线接法：四芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线。

五芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线，一芯线是31#线（电机漏水信号线）。

七芯线：三芯粗线的为三相电火线，一芯线黄/绿双色为地线，一芯线是31#线（电机漏水信号线），另外两芯线是11#，12#线（电机过热保护信号线）（9）检查电机的旋转方向。

在水泵初次安装启动前，或每次重新安装后，都应检查旋转方向。

检查方法是：瞬间启动水泵，观察叶轮旋转方向是否与铭牌上指示的方向一致，如果旋转方向不一致，只需交换三相中任意两相线的位置。

如果几台水泵连在同一控制柜或端子箱上，各台水泵必须单独进行检查。

（10）如使用浮球开关对水泵进行自动控制时，应根据水池的进水量与水泵的排水量，通过计算，按规定的水泵每小时最多启动次数确定浮球的开、停水泵的位置。

潜水排污泵施工方案1. 引言潜水排污泵是一种常用于排放污水或水处理设备中的关键设备之一。

它的安装和施工直接关系到设备的运行效果和使用寿命。

本文档将介绍潜水排污泵的施工方案。

2. 施工前准备在进行潜水排污泵的施工之前，需要进行一些准备工作，包括： - 梳理施工计划，明确施工区域和时间安排。

- 检查潜水排污泵及相关设备的规格、型号和性能参数是否符合要求。

- 确定施工所需材料和工具，并进行采购和准备。

3. 施工步骤3.1 安装泵体首先，将潜水排污泵的泵体安装在设备设计的位置上。

确保泵体稳固并与周围环境没有干扰。

3.2 连接输液管道将排污管道与泵体相连接，以确保正常的液体输送。

在连接过程中，应注意以下几点： - 使用适当的管道材料，确保耐腐蚀和耐压。

- 采用合适的连接方式，如法兰连接或螺纹连接，并确保连接紧固。

- 检查连接处是否密封，以免发生泄漏。

3.3 安装排污阀门在排污管道中安装排污阀门，以便在需要维修或清洁泵体时能够方便地切断液流。

3.4 接线和电气系统进行电气系统的接线工作，包括以下几个步骤： 1. 确保供电线路的安全性和稳定性。

2. 根据设备要求，连接电源线和控制线。

确保接线正确无误。

3. 安装电气控制盘和开关箱，并进行相应的调试和测试。

3.5 测试和调试完成潜水排污泵的安装后，需进行测试和调试工作： - 充分检查泵体和管道连接处是否紧固，无泄漏。

- 确保电气系统正常工作，各个开关和控制装置灵活可靠。

- 进行填水测试，检测潜水排污泵是否正常运转，并调整泵的启停参数。

3.6 完成施工在测试和调试工作完成后，确认潜水排污泵正常运行后，可以完成施工工作。

包括清理施工现场、整理施工资料等。

4. 安全注意事项在进行潜水排污泵施工过程中，需要注意以下几点以确保施工安全： - 施工人员需具备相关的专业知识和技术能力。

- 严格按照安全操作规程进行施工。

- 使用合适的个人防护装备，如护目镜、手套等。

潜水排污泵安装方案潜水排污泵是一种能够将污水从下水道、池塘、河流等低洼处抽出的设备。

它广泛应用于城市排水系统、工厂排水、农田灌溉等领域。

为了确保潜水排污泵的正常运行和使用寿命，安装过程至关重要。

下面是一个潜水排污泵的安装方案，详细讲述了安装的步骤和注意事项。

步骤一：确定安装位置首先，需要确定潜水排污泵的安装位置。

一般来说，应选择离污水源较远的地方安装，以免泵被污染物堵塞。

同时，也要确保泵有足够的运行空间和揭开式排水孔，以便对泵进行维护和清洗。

步骤二：准备工作在进行实际安装之前，首先需要准备好所需的材料和工具。

通常需要准备以下工具和材料：1.潜水排污泵2.PVC或HDPE排水管道3.排水孔或排水口4.泵站控制器5.导线和电缆6.隔水电缆接头7.手工工具（如扳手、螺丝刀等）步骤三：安装泵站控制器将泵站控制器根据说明书上的安装要求进行安装。

一般来说，控制器应安装在泵井或靠近其它设备的地方。

连接好电源和控制器后，检查一下控制器是否正常运行。

步骤四：安装排污泵在安装排污泵之前，需要确保排水孔或排水口已经安装在适当的位置，并且能够保证污水顺利排出。

将泵放入水中并垂直下降，确保泵的口部位于污水的最低点。

接下来，将泵与排水管道连接起来。

连接时要确保连接牢固，防止漏水。

同时，应在连接处使用密封胶圈，以防止污水泄漏。

步骤五：接线根据潜水排污泵的用途和要求，选择合适的电缆将泵与泵站控制器连接起来。

确保接线正确无误，并使用隔水电缆接头将电缆与控制器之间的连接处密封好。

这样可以防止水渗入电缆和控制器，保证安全运行。

步骤六：试运行和调试安装完成后，确保所有连接都牢固无误后，可以开始进行试运行和调试。

首先，打开泵站控制器中的开关，观察泵的运行情况是否正常。

调整控制器中的参数，以便根据实际需求控制泵的启动和停止。

步骤七：安全检查在使用潜水排污泵之前，需要进行安全检查。

检查所有的连接和接线是否正常，确保安全阀和过热保护装置齐全并有效。

潜水泵安装流程
排水管路敷设：与缆线同侧时，低于缆线300mm，严禁使用规格小于水泵出口的管路连接。

加设网箱：网箱的大小为：宽度大于水泵直径300mm，高度不小于水泵高度的1/2。

潜水泵放置：潜水泵应直立放置，正常排水时水泵底座离泵坑底板的高度不小于200mm。

缆线吊挂：缆线必须吊挂整齐，附有标识牌。

操作按钮安装：操作按钮使用绝缘板固定在距潜水泵不超过10m的距离。

潜水泵标识：潜水泵必须悬挂责任牌及性能参数牌。

排水点安装：排水点必须安装照明灯，轨道巷内的排水点要同时安装警示牌。

泵窝大小：排水能力小于20m3/h潜水泵，泵窝蓄水能力不小于2m3。

排水能力20-40m3/h潜水泵，泵窝蓄水能力不小于4m3。

一、前言潜水排污泵是一种适用于城市污水处理、地下室排水、工业废水排放等领域的专业设备。

为确保潜水排污泵安装质量和运行效果，特制定本施工方案。

二、施工准备1. 施工人员：熟悉潜水排污泵安装、调试及维护保养的专业技术人员。

2. 施工材料：潜水排污泵、基础混凝土、地脚螺栓、导杆、出水管、附件等。

3. 施工工具：吊车、水平尺、扳手、螺丝刀、测力计等。

三、施工步骤1. 施工现场检查（1）检查施工场地是否平整，是否有积水。

（2）检查集水井（坑）尺寸是否符合要求，底部是否有杂物。

（3）检查潜水排污泵型号、规格是否符合设计要求。

2. 水泵基础施工（1）根据设计图纸，进行基础混凝土施工。

（2）确保基础混凝土强度达到设计要求。

（3）在基础混凝土上预埋地脚螺栓。

3. 导杆及泵座安装（1）吊起潜水排污泵，将泵体缓慢下降至机组基础上。

（2）确保泵座上的螺栓孔与基础上预埋的地脚螺栓对齐。

（3）用水平尺找平泵座，拧紧地脚螺栓。

4. 泵体及附件安装（1）将泵体固定在泵座上。

（2）安装出水管及附件，确保连接牢固。

（3）检查泵体、出水管及附件的密封性能。

5. 试运行及调试（1）连接电源，进行潜水排污泵试运行。

（2）观察泵体运行情况，确保无异常振动、噪音及泄漏。

（3）根据实际情况调整泵体角度、出水管方向等，确保运行效果。

四、施工注意事项1. 施工过程中，确保潜水排污泵、基础混凝土、地脚螺栓等材料质量符合设计要求。

2. 施工人员应具备相关技术和安全操作知识，确保施工安全。

3. 严格按照施工步骤进行操作，确保安装质量。

4. 试运行过程中，注意观察泵体运行情况，发现异常立即停止运行，查找原因并进行处理。

五、验收1. 施工完成后，由相关单位进行验收。

2. 验收合格后方可交付使用。

本方案适用于潜水排污泵的安装施工，具体施工过程中可根据实际情况进行调整。

潜污泵安装方案1. 背景潜污泵是一种用于排除含有固体颗粒物的污水的设备。

它通常被广泛应用于城市排水系统、污水处理厂、工业废水处理过程以及建筑工地的污水处理等领域。

为了保证潜污泵的正常运行和有效排除污水，正确的安装方案是至关重要的。

本文将介绍潜污泵的安装要求和步骤，以及相关的注意事项，旨在帮助工程人员正确安装和维护潜污泵。

2. 安装要求在安装潜污泵之前，需要满足以下要求：•选择合适的安装位置，确保潜污泵能够顺畅运行，并且易于维护和维修。

•确保安装地点有足够的通风和排水条件，避免潜污泵运行过程中出现过热或积水的情况。

•安装之前，需要进行场地勘察，确定地面的平整度、沉降情况和地下设施的位置，以便进行合理的安装布局。

•确保潜污泵与该区域的供电系统和管道系统连接，以保证正常的供水和排水。

3. 安装步骤3.1 准备工作在安装潜污泵之前，需要准备以下工具和材料：•手持工具（如扳手、起子等）；•排水管道材料（如PVC管道、橡胶密封圈等）；•电缆和电缆保护管；•固定脚手架和支撑物。

3.2 安装潜污泵按照以下步骤进行潜污泵的安装：1.清洁安装区域，确保地面平整干净；2.按照泵的尺寸和重量选择适当的固定脚手架和支撑物，并进行固定；3.将潜污泵低于水位的一端放置在支撑物上，确保潜污泵的入口不被杂物阻塞；4.将潜污泵与电源和排水管道进行连接，使用橡胶密封圈确保连接处密封良好；5.安装并固定好所需的电缆和电缆保护管，确保电缆安全可靠，防止损坏和漏电；6.接通电源，测试潜污泵的工作状态。

3.3 安全事项在安装潜污泵时，需要注意以下安全事项：•在拆卸和安装潜污泵时，必须切断电源，并遵循相关的操作规程，确保人员的安全；•潜污泵的安装位置必须能够承受泵的重量，并具备良好的稳定性，以防止泵在运行过程中发生移动或倾斜的情况；•在接通电源之前，必须检查电缆和电缆保护管是否完好无损，以防止电路短路和漏电，造成意外事故；•在安装完成后，必须定期检查和维护潜污泵，及时清理泵体和排水管道，保证正常运行。

WQ系列潜水排污泵的安装方式WQ系列潜水排污泵有自动耦合式安装、固定式干式安装、固定式底座安装、软管移动式安装、硬管移动式安装。

自动耦合式安装：实际上就是利用耦合装置连接电泵和出水管路。

有了耦合装置，电泵和出水管路就是相互独立的了，无须用常规的紧固件联接，所以电泵与出水管路的连接和脱离就非常容易了。

耦合装置其实很简单，只有耦座、导轨、固定板、斜度板、耦合板这五样东西，导轨只起导向作用，不受力，用普通的自来水管或钢管就可以了，用户可以很方便地根据污水池的深度计算出实际所需导轨的长度。

安装时，把耦座、导轨、导轨固定板架装好，把斜度板装到泵体出口法兰上，再把耦合板装在斜度板上，吊起电泵，将耦合板上的半圆孔口穿入导轨，把电泵沿导轨向下滑到底，耦合板就会把泵体和耦座扣紧，同时，泵体出口和耦座入口就自动对中了，斜度板的斜面也自动贴紧了。

需要维修电泵时，只需把泵往上提升，泵体和耦座就脱开了，这样，维修人员无须爬进池中去拆泵。

这种安装方式，十分省心、省事、省时间、由于耦合装置和电泵是相互独立的，所以，如果您的泵站因情况变化需换用相同口径的低扬程或高扬程的电泵，可以仍然使用原来的耦合装置。

固定式干式安装:泵房与集水池是分隔的，在基础上固定好底座，连接好进水管与出水管，即可运行。

由于电泵是可潜水的，所以即使泵房被淹，也不影响电泵的使用。

这种安装方式常常被用来改造老式泵站。

干式安装的电泵必须有电机冷却系统。

固定式底座安装:在基础上固定好支撑底座，连接好出水管路即可运行。

底座可以用地脚螺栓来固定。

考虑到维修电泵时的便利，如果出水管路有足够的刚性，也可以不装地脚螺栓。

移动式安装（软管、硬管）这种安装以底座支撑，接上出水管或硬管即可工作。

这种安装方式主要用于救急或维修、施工的需要。

接硬管时，如果管道有足够的刚性，也可以用管路把电泵悬挂起来使用。

潜水排污泵安装方案
JYWQ型自动搅匀潜水排污泵是我公司在吸收国外先进技术的基础上，采用优秀的水力模型开发研制而成的新型环保类产品，在排送固体颗粒和长纤维垃圾以及减少污水坑内沉积等方面，具有独特功能。

该泵水力性能先进成熟，性能指标已达到或超过国外同类产品先进技术水平。

1、利用泵自身出水压力，搅匀污水池内沉淀污泥，真正达到彻底排出污水池沉淀物的目的。

2、大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。

3、设计合理，配套电机合理，效率高，节能效果显著。

4、机械密封采用双道串联密封，材质为硬质耐腐碳化钨，耐用，耐磨，可使泵安全连续运行8000小时以上。

5、泵结构紧凑，体积小、移动方便，安装简便，无需建泵房，潜入水中即可工作，减少工程造价。

6、油室内设有油水探头，对泵实施绝对保护。

7、可配备全自动安全保护控制柜，对泵的漏水、漏电、过载及超温等进行绝对保护，提高产品的安全可靠性。

8、浮球开关可根据所需的水位变化，自动控制泵的停启，无需专人看管。

9、电机可采用水套式外循环冷却系统，保证电泵在无水(干式)状态下安全运行。

10、双导轨自动耦合安装系统，给泵的安装、维修带来极大的方便，人可不必为此进入污水坑。

11、安装方式有固定式自动耦合安装和移动式自由安装二种，可满足不同的使用场合。

适用于化工、石油、制药、采矿、造纸、电厂及城市污水处理、市政工程、公共设施排污等输送带颗粒、沉淀物的污水污物。

潜水泵安装方法一、基础安装设备到货后进行清点、检查、验收。

按图预埋基础，控制底座基础水平度0.1mm/m，平面位置±10mm，高程+20mm～-10mm。

二、导轨系统安装安装前检查预埋支撑埋件，安装时控制垂直度和开档，并按要求局部补涂防腐。

三、潜水泵吊装1、将潜水排污泵的密封电缆固定于专用电缆卷线器上，在吊装过程中，水泵的密封电缆始终应处于松弛状态，密封电缆不应承受拉力。

2、首先用起吊装置上的吊钩吊起潜水排污泵，放置至池口处位置；同时再次调整起吊装置上的吊钩的吊装中心线与潜排污泵的中山装中心线相重合；对正固定于潜水排污泵涡壳上支架上的导向滚轮与道轨系统上槽钢导轨槽，使其顺利进入；缓缓匀速的下放水泵。

专用电缆卷线器也应工作，随着潜水排污泵下降的节奏快慢而放下电缆。

当起吊钢丝绳的第一只高强度起重环到达极限位置时（池口位置或起吊孔位置），这时用池口（起吊孔）换钩装置钩套住高强度起重环，此时水泵设备的全部重量都承载在池口（起吊孔）换钩装置上，卸下起吊装置上的吊钩并向上回收，钩住第二节吊钢丝绳末端的高强度起重环，并使水泵的重量全部承载与吊装置上的吊钩，取走池口换钩装置，缓缓匀速的下放水泵，如此重复直至水泵自动耦合到位。

四、出水管路安装出水管平焊钢制管法兰最后焊接，以调整因基建造成的安装误差。

五、电气安装、调试与试运行1、将集水井内的所有杂物清理干净，检测集水井的最低水位高于水泵运行过程中的停水位。

低扬程情况尽量先运行深井泵，水位满足要求后再开启潜污泵。

检查集水井对外的过水通道是否全部关严，打开冲淤管阀门对集水井底部进行冲淤，冲淤工作结束后关闭阀门。

2、检查起动设备接线正确、起动装置是否灵活、触头接触是否良好、外壳是否可靠接地并予紧固，检查电机转向、电压、频率是否正确。

3、用兆欧表检查电机、电缆绝缘，不低于5兆欧。

4、手动启动水泵前，电控柜合闸送电自检。

5、起动时间7-10S，泵起动运行正常后，再缓慢开启闸阀，并同步观察压力和电流，直至最佳工况。

潜水泵安装方案一、安装前的准备1、检查设备的规格、性能是否符合图纸的要求，以及说明书、合格证和试验报告是否齐全。

2、检查设备外表是否受损，零部件是否齐全完好。

3、复测土建工程实测数据是否与设备相符，以及检查预留孔是否符合安装要求。

4、核对输送特殊介质的泵的主要零件、密封件以及垫片的品种和规格。

5、运到现场的泵及其零部件和专用工具，要妥善保管，避免使其变形、损坏、锈蚀、错乱或丢失。

6、凡与泵配套的电气、仪表等设备及配件,应由各专业人员进行验收,妥善保管。

7、根据方案给出的机具及劳动力需求计划，作好准备，同时备好施工措施用料。

二、定位1、水泵安装基准线与设计轴线，水泵安装平面位置标高与设计平面位置及安装标高的允许偏差和检验方法如下表所示：2、泵找平时，安装基准的选择和水平度的允许偏差必须符合泵技术文件的规定。

一般横向水平度的允许偏差为0.10 毫米/米,安装基准部位的纵向水平度允许偏差为0.05 毫米/米,不得用松紧地脚螺栓的办法调整找平及找正值。

三、地脚螺栓和垫铁1、地脚螺栓：应垂直，螺母应拧紧，扭力矩应均匀螺母与垫圈、垫圈与底座接触应紧密。

2、垫铁：垫铁组应放置平稳，位置合适，接触紧密，每组的块数不应超过3块，找平后电焊焊牢，经检查后进行2次灌浆。

3、脚螺栓的光杆部份应无油污或氧化皮，螺纹部份涂油脂。

4、地脚螺栓不应碰孔底，螺栓上的任一部位离孔壁的距离不得小于15毫米；5、拧紧地脚螺栓应在预留孔内的混凝土达到设计强度75％以上时进行。

四、水泵安装1、弯座下法兰（进水法兰）垂直度允许偏差不得大于1/1000。

2、弯座上法兰（出水法兰）横向水平度允许偏差不得大于1/1000。

3、水泵出水口中心与弯座下法兰中心允许偏差不得大于5mm。

检验方法：铅锤吊线及钢板尺测量。

4、叶轮外缘与泵壳之间的径向间隙应符合产品技术要求，间隙应均匀，最小间隙不应小于技术文件规定的40%。

5、出水管道、弯管、过墙管等管道联接应整齐。

(此文档为Word格式，下载后可以任意编辑修改！）（文件备案编号：）潜水排污泵安装方案工程名称：编制单位：编制人：审核人：批准人：编制日期：年月日1、编制依据：1.1、《城市污水处理厂工程质量验收规范》GB50334-20021.2、《机械设备安装工程施工及验收通用规范》GB50231-20091.3、《压缩机、风机、泵安装工程施工及验收规范》GB20275-1998 1.4、中国市政中南设计研究院设计的工艺图纸。

1.5、厂家提供的安装图。

2、安装概况：2.1、设备名称、规格、数量、安装位置：序号设备名称规格数量位置1 潜水排污泵CP3602/905-840,315kW,380V/50Hz/3-p8 提升泵房2 潜水排污泵NP3400/735-870,125kW,380V/50Hz/3-p1 提升泵房3 潜水排污泵NP3171.181MT432,18.5KW4 废水回收池4 潜水排污泵NP3153.181SH273,15KW 4 废水回收池5 潜水排污泵NP3171.181SH274,22KW 2 生产用水池6 潜水排污泵CP3602/865-1040,215kW,380V/50Hz/3-p 8 中途提升泵房7 潜水排污泵CP3400/705-870,90kW,380V/50Hz/3-p 1 中途提升泵房8 潜水排污泵NP3202.180LT610,37KW 2 中途提升泵房9 潜水排污泵CP3602/865-1040,215kW,380V/50Hz/3-p6 总出水泵房10 潜水排污泵NP3127.181HT487,5.9KW，380V/50Hz/3-p 9 生化池剩余污泥泵房11 潜水排污泵NP3301LT620,55kW,380V/50Hz/3-p 15 生化池剩余污泥泵房2.2、设备几何尺寸和自重：序号设备名称规格数量几何尺寸（mm）自重（t）位置1 潜水排污泵CP3602/905-840,315kW,380V/50Hz/3-p8 2205*1610*2820 5.6 提升泵房2 潜水排污泵NP3400/735-870,125kW,380V/50Hz/3-p1 1805*1205*2200 2.7 提升泵房3 潜水排污泵NP3171.181MT432,18.5KW4 1990*1205*2200 3.2 废水回收池4 潜水排污泵NP3153.181SH273,15KW 4 726*388*901 0.294 废水回收池5 潜水排污泵NP3171.181SH274,22KW 2 884*507*1265 0.329 生产用水池6 潜水排污泵CP3602/865-1040,215kW,380V/50Hz/3-p8 2205*1610*2900 4.95 中途提升泵房7 潜水排污泵CP3400/705-870,90kW,380V/50Hz/3-p1 1805*1205*2200 2.7 中途提升泵房8 潜水排污泵NP3202.180LT610,37KW 2 1270*800*1327 0.79 中途提升泵房9 潜水排污泵CP3602/865-1040,215kW,380V/50Hz/3-p6 2205*1610*2900 4.95 总出水泵房310 潜水排污泵NP3127.181HT487,5.9KW，380V/50Hz/3-p 9 845*472*993 0.301 生化池剩余污泥泵房11 潜水排污泵NP3301LT620,55kW,380V/50Hz/3-p 15 1266*837*1435 1.01 生化池剩余污泥泵房43、设备的装卸、运输、吊装就位：3.1、装卸车采用30吨汽车起重机，运输采用10t载重汽车。

小型潜水排污泵选用及安装08S305《小型潜水排污泵选用及安装》国家建筑标准设计图集适用于建筑物底层或地下室及室外污水池、集水坑的污、废水提升排放，被提升的污、废水温度不超过40℃，PH值为6～9，当用于工业污（废）水提升排放时，如果污（废）水水质对潜水排污泵、管材、附件及污水池（集水坑）有腐蚀作用，应由设计人员根据污（废）水水质情况采取相应措施，本图集如用于湿陷性黄土区、永久性冻土区、抗震设防烈度为九度的地震区或其他特殊地区时，应根据有关现行规范的规定专门研究处理。

主要内容：图集重点介绍了几种潜水排污泵的性能参数、外形尺寸及室内、外安装方式。

编入本图集的潜水排污泵包括JVWQ型自动搅匀泵、Flyge C（M、N）型污水潜水泵。

硬管连接固定式安装及室内、室外污水池（集水坑）带自耦合装置固定式安装。

特点：本次入编的潜水排污泵抗缠绕能力较强、运行可靠性也有所提高。

本图集对原图集的潜水排污泵安装方式进行了调整补充，便于设计选用和施工安装。

目录总说明JYWO系列自动搅匀潜水排污泵外形图JYWQ系列自动搅匀潜水排污泵性能参数、外形尺寸表Flygt C、M型潜水排污泵安装外型图Flygt N型潜水排污泵安装外型图Flygt系列潜水排污泵性能参数、外型尺寸表．Flygt系列潜水排污泵性能曲线潜水排污泵单泵软管连接移动式安装（钢盖板）潜水排污泵单泵软管连接移动式安装（钢筋混凝土盖板）潜水排污泵单泵软管连接移动式安装设备材料表潜水排污泵单泵软管连接移动式安装尺寸表JYWQ系列自动搅匀潜水排污泵单泵硬管连接固定式安装（钢盖板）JYWQ系列自动搅匀潜水排污泵单泵硬管连接固定式安装（钢筋混凝土盖板）JYWQ系列自动搅匀潜水排污泵单泵硬管连接固定式安装设备材料表JYWQ系列自动搅匀潜水排污泵双泵硬管连接固定式安装（钢盖板）JYWQ系列自动搅匀潜水排污泵双泵硬管连接固定式安装（钢筋混凝土盖板）JYWQ系列自动搅匀潜水排污泵双泵硬管连接固定式安装设备材料表……《小型潜水排污泵选用及安装》样张示范：By-标准图集科博士网上书店。

潜污泵施工方案1. 引言本文档描述了潜污泵施工方案，包括施工前的准备工作、施工过程中的安全注意事项、施工步骤以及施工后的检验和维护等内容。

潜污泵施工方案的目的是确保施工过程安全有效，以提高潜污泵的运行效率和使用寿命。

2. 施工前的准备工作在进行潜污泵施工之前，需要进行以下准备工作：•确定施工现场：根据工程需求确定施工的位置和区域，并进行现场勘测和测量。

•安全检查：对施工现场进行安全检查，确保没有隐患和危险物品，如有必要，采取相应的安全防护措施。

•材料准备：准备需要使用的潜污泵及其配件、工具设备和施工材料。

•施工计划：制定潜污泵施工的详细计划，包括施工步骤、时间安排和人力资源等。

3. 施工过程中的安全注意事项施工过程中需要严格遵守以下安全注意事项：•人员防护：施工人员必须佩戴安全帽、安全鞋和工作手套等个人防护装备。

•用电安全：施工现场应使用合格的电源设备，并对电源线路进行检查和维护，确保用电安全。

•防火措施：在施工现场应设置消防器材，并保持施工区域的整洁，以减少火灾风险。

•潜水施工：如果需要在水下进行施工，施工人员必须具备潜水证，并使用合适的潜水装备。

•施工道路：施工现场应设置施工道路和标志，确保施工区域的交通安全。

4. 施工步骤4.1 准备工作•清理施工区域：清除施工现场上的杂物和垃圾，确保施工区域整洁。

•安装泵井：根据设计要求，挖掘泵井并进行固定和支撑工作。

•安装管道：根据设计要求，安装相应的进、出水管道，并进行密封处理。

4.2 安装潜污泵•安装潜污泵：将潜污泵依次放入泵井，确保泵体与管道连接紧密，并进行密封处理。

•接线连接：根据电气接线图，将潜污泵的电源线路与电源进行正确连接，并进行绝缘处理。

4.3 调试和测试•泵体检查：检查潜污泵的各个部件是否安装正确，是否存在松动或漏水等问题。

•电气测试：进行电气测试，确保潜污泵的电源和控制电路正常工作。

•运行试验：启动潜污泵，观察其运行情况，如有异常情况及时处理，并记录泵的运行参数。
