排桩(地下连续墙)规范计算书

支护结构计算之排桩与地下连续墙计算对于较深的基坑，排桩、地下连续墙围护墙应用最多，其承受的荷载比较复杂，一般应考虑下述荷载：土压力、水压力、地面超载、影响范围内的地面上建筑物和构筑物荷载、施工荷载、邻近基础工程施工的影响（如打桩、基坑土方开挖、降水等）。

作为主体结构一部分时，应考虑上部结构传来的荷载及地震作用，需要时应结合工程经验考虑温度变化影响和混凝土收缩、徐变引起的作用以及时空效应。

排桩和地下连续墙支护结构的破坏，包括强度破坏、变形过大和稳定性破坏（图6-65）。

其强度破坏或变形过大包括：图6-65 排桩和地下连续墙支护结构的破坏形式（a）拉锚破坏或支撑压曲；（b）底部走动；（c）平面变形过大或弯曲破坏；（d）墙后土体整体滑动失稳；（e）坑底隆起；（f）管涌（1）拉锚破坏或支撑压曲：过多地增加了地面荷载引起的附加荷载，或土压力过大、计算有误，引起拉杆断裂，或锚固部分失效、腰梁（围擦）破坏，或内部支撑断面过小受压失稳。

为此需计算拉锚承受的拉力或支撑荷载，正确选择其截面或锚固体。

（2）支护墙底部走动：当支护墙底部嵌固深度不够，或由于挖土超深、水的冲刷等原因都可能产生这种破坏。

为此需正确计算支护结构的入土深度。

（3）支护墙的平面变形过大或弯曲破坏：支护墙的截面过小、对土压力估算不准确、墙后增加大量地面荷载或挖土超深等都可能引起这种破坏。

平面变形过大会引起墙后地面过大的沉降，亦会给周围附近的建（构）筑物、道路、管线等造成损害。

排桩和地下连续墙支护结构的稳定性破坏包括：（1）墙后土体整体滑动失稳：如拉锚的长度不够，软粘土发生圆弧滑动，会引起支护结构的整体失稳。

（2）坑底隆起：在软粘土地区，如挖土深度大，嵌固深度不够，可能由于挖土处卸载过多，在墙后土重及地面荷载作用下引起坑底隆起。

对挖土深度大的深坑需进行这方面的验算，必要时需对坑底土进行加固处理或增大挡墙的入土深度。

（3）管涌：在砂性土地区，当地下水位较高、坑深很大和挡墙嵌固深度不够时，挖土后在水头差产生的动水压力作用下，地下水会绕过支护墙连同砂土一同涌入基坑。

支护结构计算之排桩与地下连续墙计算排桩是指在地基中按一定的排列规律竖向钻孔和灌入浇筑有强度的混凝土，形成一定的桩状体，以增加地基的承载力和稳定性的一种地基加固方式。

而地下连续墙是指沿地基深处连续围成一定的围护结构，从而达到增加地基的稳定性和承载力的作用。

下面我们就来详细介绍一下排桩和地下连续墙的计算方法。

一、排桩的计算方法：1.确定设计堆载荷和设计基本桩载荷：根据工程的荷载要求，计算地基所能承受的荷载大小。

2.计算单桩承载力和桩长：采用极限平衡法，以单桩为单位计算桩的承载力，得到单桩的承载力和桩长。

3.计算点桩的间距和排桩深度：根据桩的承载力和荷载大小，计算相邻桩之间的距离和排桩深度。

4.桩的排列形式：根据工程的具体要求和土层的情况，确定桩的排列形式和间距。

5.计算排桩的承载力：按排桩的排列形式和间距，采用图解法或计算法计算排桩的整体承载力。

二、地下连续墙的计算方法：1.墙的排列形式和尺寸：根据工程的具体要求和土层的情况，确定连续墙的排列形式和尺寸。

2.确定土的侧压力和角度：根据土的密度、倾斜角等参数，计算土的侧压力和侧压力的作用角度。

3.计算墙的承载力和刚性：根据连续墙的尺寸和挡土高度，计算墙的承载力和刚性。

4.计算墙板的厚度和加固措施：根据土的侧压力和墙的承载力，计算墙板的厚度和加固措施，提高墙的稳定性。

5.计算墙的受力状态：计算连续墙在工作状态下的受力状态，包括剪切力、弯曲力、轴力等受力。

通过以上的计算方法，可以得到排桩和地下连续墙的各项参数和设计要求。

在实际工程中，还需要根据具体情况进行一些调整和改进，以确保结构的稳定性和可靠性。

同时，需要进行孔隙水压力和土的变形等方面的计算，进一步确认结构的可行性和安全性。

总结起来，排桩和地下连续墙的计算方法是基于土力学和结构力学的理论基础上进行的。

通过合理的计算和设计，能够保证工程的稳定性和可靠性，提高地基的承载力和稳定性。

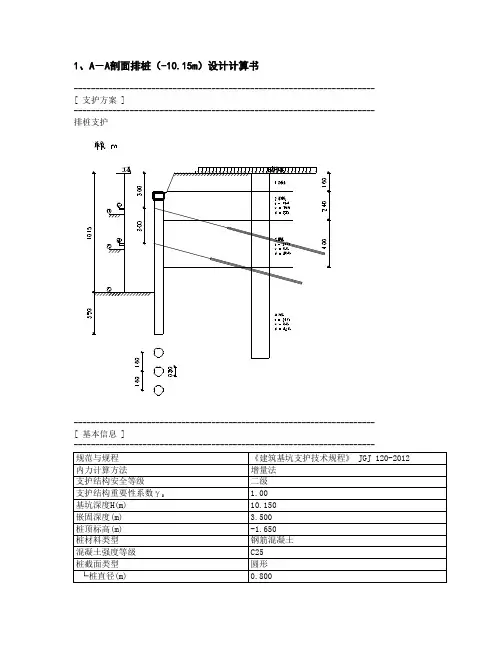

1、A－A剖面排桩（-10.15m）设计计算书---------------------------------------------------------------------- [ 支护方案 ]---------------------------------------------------------------------- 排桩支护---------------------------------------------------------------------- [ 基本信息 ]---------------------------------------------------------------------- [ 放坡信息 ]---------------------------------------------------------------------- [ 超载信息 ]---------------------------------------------------------------------- [ 附加水平力信息 ]---------------------------------------------------------------------- [ 土层信息 ]---------------------------------------------------------------------- [ 土层参数 ]---------------------------------------------------------------------- [ 支锚信息 ]---------------------------------------------------------------------- [ 土压力模型及系数调整 ]---------------------------------------------------------------------- 弹性法土压力模型: 经典法土压力模型:---------------------------------------------------------------------- [ 工况信息 ]-------------------------------------------------------------------------------------------------------------------------------------------- [ 设计结果 ]-------------------------------------------------------------------------------------------------------------------------------------------- [ 结构计算 ]---------------------------------------------------------------------- 各工况：内力位移包络图：地表沉降图：---------------------------------------------------------------------- [ 冠梁选筋结果 ]-------------------------------------------------------------------------------------------------------------------------------------------- [ 截面计算 ]----------------------------------------------------------------------钢筋类型对应关系：d-HPB300,D-HRB335,E-HRB400,F-RRB400,G-HRB500,P-HRBF335,Q-HRBF400,R-HRBF500----------------------------------------------------------------------[ 锚杆计算 ]----------------------------------------------------------------------[ 锚杆自由段长度计算简图 ]---------------------------------------------------------------------- [ 整体稳定验算 ]----------------------------------------------------------------------计算方法：瑞典条分法应力状态：有效应力法条分法中的土条宽度: 1.00m滑裂面数据整体稳定安全系数 K s = 2.112圆弧半径(m) R = 10.384圆心坐标X(m) X = -1.929圆心坐标Y(m) Y = 6.519---------------------------------------------------------------------- [ 抗倾覆稳定性验算 ]---------------------------------------------------------------------- 抗倾覆安全系数:M p——被动土压力及支点力对桩底的抗倾覆弯矩, 对于内支撑支点力由内支撑抗压力决定;对于锚杆或锚索，支点力为锚杆或锚索的锚固力和抗拉力的较小值。

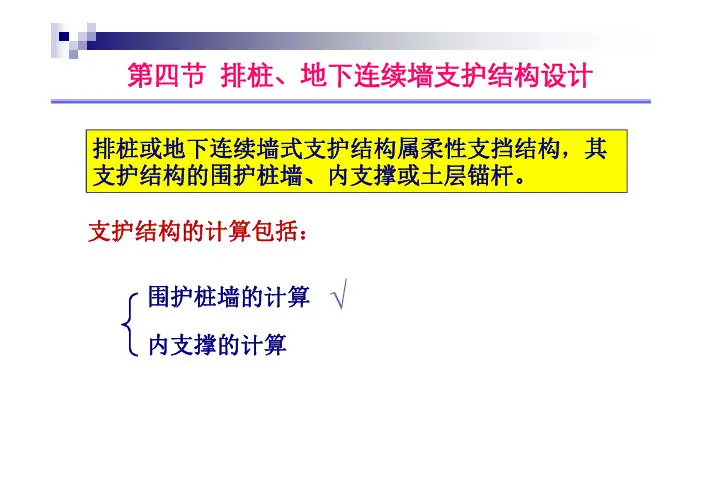

第四节排桩、地下连续墙支护结构设计排桩或地下连续墙式支护结构属柔性支挡结构，其支护结构的围护桩墙、内支撑或土层锚杆。

围护桩墙的计算内支撑的计算√支护结构的计算包括：一、围护桩墙的计算⏹根据经验、规范或内力计算初步拟定墙的深度及截面尺寸；⏹然后进行墙的稳定性验算和内力计算。

稳定性验算内力及变形计算(一）稳定性验算稳定性验算的内容：整体稳定性验算；坑底抗隆起稳定验算；抗渗验算；坑底土抗承压水验算。

参照普朗特尔和太沙基求地基极限承载力的γ2γ1抗隆起稳定安全系数，一般要求不小于1.7～2.5；坑底土抗承压水头稳定安全系数，一般不小于1.05；按平面问题来简化，计算宽度为每延米墙长或排桩中心距。

极限平衡法弹性支点法（竖向弹性地基梁法）•对于悬臂式及支点刚度较小的桩墙支护结构，由于水平变形大，坑底土抗力可视为被动土压力。

土压力按朗金理论计算。

•当支点刚度较大，桩墙水平位移较小时，坑底土体远未达极限状态，土抗力按m 法计算（力与变形成比例关系的弹性地基梁法）。

土压力按经验法考虑。

(二）内力及变形计算√按力的平衡求解，无法求得变形。

建立梁的挠曲方程求解。

可求得变形。

Ⅰ、极限平衡法假定作用于围护桩墙前后的土压力达到被动土压力和主动土压力，在此基础上进行力学简化，将超静定问题作为静定问题求解。

属于这种类型的方法有静力平衡法、等值梁法、太沙基塑性铰法、等弯矩法和等轴力法等。

1）不能考虑开挖及地下结构施工过程的不同工况对内力的影响。

2）只是一种近似的计算方法，支撑层数越多、土层越软、墙体刚度越大，则计算结果与实际的差别越大。

在使用极限平衡法时，需要结合工程经验对土压力和计算结果进行修正。

3）这种计算方法不考虑也不能计算围护桩墙的变形。

土的抗力与变形无关。

变形小，E P 未完全发挥•极限平衡法在力学上的缺陷Ⅱ、弹性支点法（竖向弹性地基梁法、侧向弹性地基反力法）1)墙后的荷载•可直接按朗肯主动土压力理论计算（即三角形分布土压力模式）见图(a)；•也可按矩形分布的经验土压力模式计算见图(b)。
