地下连续墙结构计算讲义

支护结构计算之排桩与地下连续墙计算排桩是指在地基中按一定的排列规律竖向钻孔和灌入浇筑有强度的混凝土，形成一定的桩状体，以增加地基的承载力和稳定性的一种地基加固方式。

而地下连续墙是指沿地基深处连续围成一定的围护结构，从而达到增加地基的稳定性和承载力的作用。

下面我们就来详细介绍一下排桩和地下连续墙的计算方法。

一、排桩的计算方法：1.确定设计堆载荷和设计基本桩载荷：根据工程的荷载要求，计算地基所能承受的荷载大小。

2.计算单桩承载力和桩长：采用极限平衡法，以单桩为单位计算桩的承载力，得到单桩的承载力和桩长。

3.计算点桩的间距和排桩深度：根据桩的承载力和荷载大小，计算相邻桩之间的距离和排桩深度。

4.桩的排列形式：根据工程的具体要求和土层的情况，确定桩的排列形式和间距。

5.计算排桩的承载力：按排桩的排列形式和间距，采用图解法或计算法计算排桩的整体承载力。

二、地下连续墙的计算方法：1.墙的排列形式和尺寸：根据工程的具体要求和土层的情况，确定连续墙的排列形式和尺寸。

2.确定土的侧压力和角度：根据土的密度、倾斜角等参数，计算土的侧压力和侧压力的作用角度。

3.计算墙的承载力和刚性：根据连续墙的尺寸和挡土高度，计算墙的承载力和刚性。

4.计算墙板的厚度和加固措施：根据土的侧压力和墙的承载力，计算墙板的厚度和加固措施，提高墙的稳定性。

5.计算墙的受力状态：计算连续墙在工作状态下的受力状态，包括剪切力、弯曲力、轴力等受力。

通过以上的计算方法，可以得到排桩和地下连续墙的各项参数和设计要求。

在实际工程中，还需要根据具体情况进行一些调整和改进，以确保结构的稳定性和可靠性。

同时，需要进行孔隙水压力和土的变形等方面的计算，进一步确认结构的可行性和安全性。

总结起来，排桩和地下连续墙的计算方法是基于土力学和结构力学的理论基础上进行的。

通过合理的计算和设计，能够保证工程的稳定性和可靠性，提高地基的承载力和稳定性。

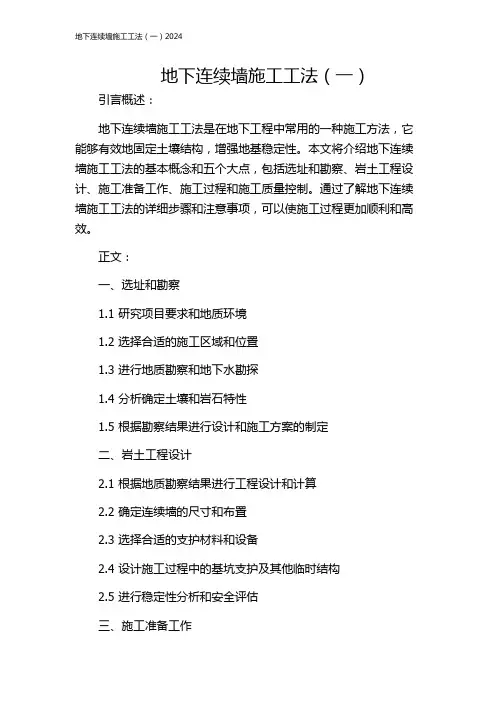

地下连续墙施工工法（一）引言概述：地下连续墙施工工法是在地下工程中常用的一种施工方法，它能够有效地固定土壤结构，增强地基稳定性。

本文将介绍地下连续墙施工工法的基本概念和五个大点，包括选址和勘察、岩土工程设计、施工准备工作、施工过程和施工质量控制。

通过了解地下连续墙施工工法的详细步骤和注意事项，可以使施工过程更加顺利和高效。

正文：一、选址和勘察1.1 研究项目要求和地质环境1.2 选择合适的施工区域和位置1.3 进行地质勘察和地下水勘探1.4 分析确定土壤和岩石特性1.5 根据勘察结果进行设计和施工方案的制定二、岩土工程设计2.1 根据地质勘察结果进行工程设计和计算2.2 确定连续墙的尺寸和布置2.3 选择合适的支护材料和设备2.4 设计施工过程中的基坑支护及其他临时结构2.5 进行稳定性分析和安全评估三、施工准备工作3.1 制定详细的施工方案3.2 确定施工队伍和施工人员的配置3.3 购置和准备必要的施工设备和工具3.4 进行场地准备和临时施工基础建设3.5 进行施工现场的安全管理和环境保护措施四、施工过程4.1 进行基坑的开挖和地下水的处理4.2 安装连续墙钢模板4.3 进行混凝土浇筑和振捣4.4 安装锚杆和支撑结构4.5 进行墙体的后续处理和加固五、施工质量控制5.1 进行施工过程中的质量检查和验收5.2 加强施工人员培训和技术指导5.3 进行日常施工记录和施工计量5.4 定期进行工程监测和安全评估5.5 进行竣工验收和质量保证措施总结：地下连续墙施工工法是一种常用的地下工程施工方法，经过选址和勘察、岩土工程设计、施工准备工作、施工过程和施工质量控制的一系列步骤，可以确保地下连续墙的施工质量和工程安全。

本文对以上五个大点进行了详细阐述，通过了解这些内容，可以为地下连续墙施工提供参考和指导，确保施工工程的顺利进行。

地下连续墙结构计算讲义
1.确定地下连续墙的设计参数：
-地下连续墙的深度：根据地下建筑的深度和土层的性质，确定地下
连续墙的深度，以保证墙体的稳定性和承载能力。

-地下连续墙的布置：确定地下连续墙的布置方式，包括水平布置和
垂直布置，以满足侧向荷载的传递和分配要求。

2.地下连续墙的计算方法：
-地下连续墙的稳定性计算：根据地下连续墙的受力情况，采用基本
力学原理和稳定性原理进行计算，包括确定侧土压力、地震力、水平荷载等，以确保墙体的稳定性。

-地下连续墙的承载能力计算：根据地下连续墙的受力情况和土层的
性质，进行承载能力计算，包括墙体的抗弯强度、剪切强度、抗压强度等。

3.地下连续墙结构的加固设计：
-在计算中考虑地下连续墙结构的加固设计，以增加墙体的稳定性和
承载能力。

-加固设计包括选择适当的加固措施和材料，如增加墙体的厚度、设
置加固筋等，以提高墙体的抗弯强度和剪切强度。

4.地下连续墙结构的监测和安全评估：
-在地下连续墙结构施工完成后，进行监测和安全评估，以确保墙体
的稳定性和承载能力。

-监测包括对墙体的变形、应力和孔隙水压力进行实时监测，以及采
取相应的措施进行调整和修复。

-安全评估包括对地下连续墙结构的稳定性和承载能力进行定期检查，根据评估结果提出相应的加固建议和措施。

总结：地下连续墙结构计算是为了保证墙体的稳定性和承载能力，在
设计阶段需要确定地下连续墙的设计参数，并通过力学原理和稳定性原理
进行计算，计算完成后还需要进行加固设计和监测安全评估，以确保地下
连续墙结构的安全和稳定。

地下连续墙设计计算书深基坑课程设计一、工程概况本工程是一座深基坑工程，位于城市中心区域，占地面积约2000平方米，深度约30米。

工程主要包括基坑支护和地下连续墙结构设计。

二、工程地质条件该地区地质条件复杂，主要由泥岩、砂岩、砾岩等岩石组成。

地下水位较高，需要采取相应的措施进行处理。

三、支护方案选型根据地质条件和工程要求，我们选择了混凝土桩和钢支撑作为基坑支护方案。

同时，为了减小对周围环境的影响，我们还采用了垂直排水井和水平排水井等技术手段。

四、地下连续墙结构设计1.确定荷载，计算土压力：我们首先计算了○1○2○3○4○5○6层土的平均重度γ，平均粘聚力c，平均内摩檫角φ，并根据这些参数计算出地下连续墙的嵌固深度。

2.主动土压力与水土总压力计算：在计算主动土压力和水土总压力时，我们考虑了地下水位的影响，并采用了有限元分析方法进行计算。

最终，我们得到了合理的支护结构设计方案。

2.地下连续墙稳定性验算2.1 抗隆起稳定性验算在地下连续墙的设计中，抗隆起稳定性是非常重要的一项指标。

通过对地下连续墙的稳定性进行验算，可以保证其在使用过程中的稳定性和安全性。

2.2 基坑的抗渗流稳定性验算除了抗隆起稳定性外，地下连续墙的抗渗流稳定性也是需要进行验算的。

在地下连续墙的设计中，需要考虑地下水的渗透和压力对墙体的影响，以保证墙体的稳定性和安全性。

3.地下连续墙静力计算3.1 山肩邦男法在地下连续墙的静力计算中，山肩邦男法是一种常用的计算方法。

该方法通过对地下连续墙的受力分析，计算出墙体的承载力和变形情况，以保证墙体的稳定性和安全性。

3.2 开挖计算在地下连续墙的设计中，需要进行开挖计算，以确定开挖深度和墙体的尺寸。

开挖计算需要考虑地下水位、土壤的力学性质和墙体的受力情况等因素，以保证墙体的稳定性和安全性。

4.地下连续墙配筋4.1 配筋计算在地下连续墙的设计中，配筋计算是非常重要的一项工作。

配筋计算需要考虑墙体的受力情况和墙体材料的力学性质等因素，以确定墙体的钢筋配筋方案，保证墙体的稳定性和安全性。

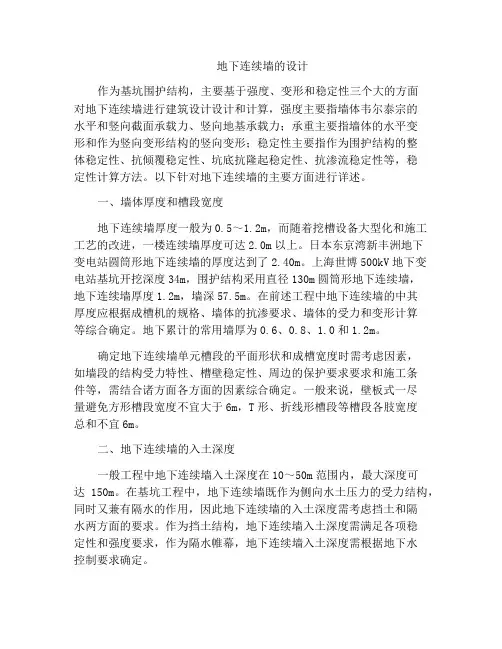

地下连续墙的设计作为基坑围护结构，主要基于强度、变形和稳定性三个大的方面对地下连续墙进行建筑设计设计和计算，强度主要指墙体韦尔泰宗的水平和竖向截面承载力、竖向地基承载力；承重主要指墙体的水平变形和作为竖向变形结构的竖向变形；稳定性主要指作为围护结构的整体稳定性、抗倾覆稳定性、坑底抗隆起稳定性、抗渗流稳定性等，稳定性计算方法。

以下针对地下连续墙的主要方面进行详述。

一、墙体厚度和槽段宽度地下连续墙厚度一般为0.5～1.2m，而随着挖槽设备大型化和施工工艺的改进，一楼连续墙厚度可达2.0m以上。

日本东京湾新丰洲地下变电站圆筒形地下连续墙的厚度达到了2.40m。

上海世博500kV地下变电站基坑开挖深度34m，围护结构采用直径130m圆筒形地下连续墙，地下连续墙厚度1.2m，墙深57.5m。

在前述工程中地下连续墙的中其厚度应根据成槽机的规格、墙体的抗渗要求、墙体的受力和变形计算等综合确定。

地下累计的常用墙厚为0.6、0.8、1.0和1.2m。

确定地下连续墙单元槽段的平面形状和成槽宽度时需考虑因素，如墙段的结构受力特性、槽壁稳定性、周边的保护要求要求和施工条件等，需结合诸方面各方面的因素综合确定。

一般来说，壁板式一尽量避免方形槽段宽度不宜大于6m，T形、折线形槽段等槽段各肢宽度总和不宜6m。

二、地下连续墙的入土深度一般工程中地下连续墙入土深度在10～50m范围内，最大深度可达150m。

在基坑工程中，地下连续墙既作为侧向水土压力的受力结构，同时又兼有隔水的作用，因此地下连续墙的入土深度需考虑挡土和隔水两方面的要求。

作为挡土结构，地下连续墙入土深度需满足各项稳定性和强度要求，作为隔水帷幕，地下连续墙入土深度需根据地下水控制要求确定。

1.根据稳定性已确定入土深度作为挡土受力的围护体，地下深度底部需以插入基底以下足够连续墙并进入较好的土层，以满足嵌固深度和基坑稳定性要求。

在软土地层中，地下连续墙在基底以下的嵌固深度一般接近或大于远距离开挖深度方能实现稳定性要求。

地下连续墙方案工程量一、前言地下连续墙是地下工程中常见的支护结构，其作用是抵抗土压力和地下水压力，保护地下工程的安全。

本文将对地下连续墙的方案设计和工程量进行详细介绍，希望能对相关工程师和技术人员有所帮助。

二、地下连续墙的设计原则1. 地下连续墙的选择地下连续墙的选择应根据工程的具体情况来确定，通常可以选择混凝土梁板式墙、钢板桩墙、钢筋混凝土墙等类型。

在选择时应综合考虑地下水位、土层情况、土质特征、施工条件等因素，确保选择的连续墙适合工程的要求。

2. 地下连续墙的尺寸设计地下连续墙的尺寸设计应根据工程的荷载情况、土压力、地下水位等因素来确定。

尺寸设计应符合相关规范的要求，确保连续墙的受力性能和稳定性。

3. 地下连续墙的施工工艺地下连续墙的施工工艺应合理可行，需要考虑施工设备、材料运输、现场条件等因素，确保施工的顺利进行。

4. 地下连续墙的检测和监测地下连续墙的检测和监测工作是保证工程质量的重要环节。

应严格按照相关规范要求进行检测和监测，确保工程质量符合要求。

三、地下连续墙的工程量计算地下连续墙的工程量计算是地下工程设计和施工中的重要环节，需要合理准确地计算出各项工程量，为施工提供参考依据。

1. 地下连续墙的混凝土工程量计算（1）连续墙的长度连续墙的长度是指墙体的实际长度，需要按照图纸和设计要求计算出来。

（2）连续墙的截面面积连续墙的截面面积是指墙体截面的面积，需要根据设计要求和尺寸计算出来。

（3）连续墙的体积连续墙的体积是指墙体的体积，需要根据长度和截面面积计算得出。

2. 地下连续墙的钢筋工程量计算（1）连续墙的纵向钢筋连续墙的纵向钢筋是指墙体中纵向拉筋和箍筋，需要根据设计要求和截面尺寸计算得出。

（2）连续墙的横向钢筋连续墙的横向钢筋是指墙体中横向钢筋，需要根据设计要求和截面尺寸计算得出。

3. 地下连续墙的支撑工程量计算（1）连续墙的支撑材料连续墙的支撑材料是指用于墙体支撑的临时支撑材料，需要根据设计要求和实际需求计算得出。

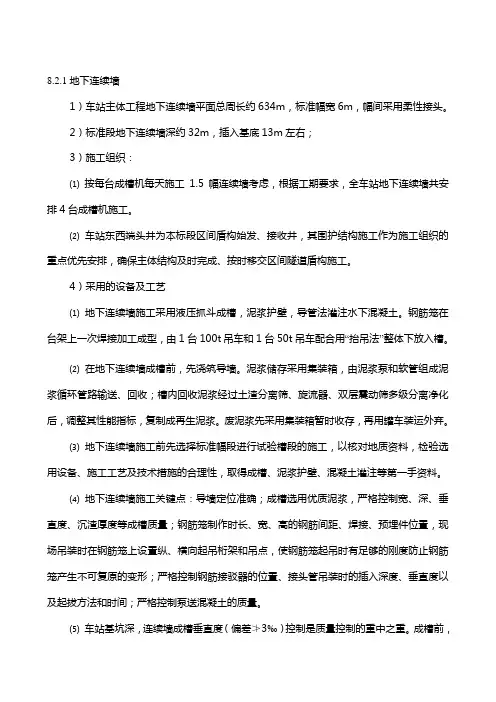

8.2.1地下连续墙1）车站主体工程地下连续墙平面总周长约634m，标准幅宽6m，幅间采用柔性接头。

2）标准段地下连续墙深约32m，插入基底13m左右；3）施工组织：⑴按每台成槽机每天施工1.5幅连续墙考虑，根据工期要求，全车站地下连续墙共安排4台成槽机施工。

⑵车站东西端头井为本标段区间盾构始发、接收井，其围护结构施工作为施工组织的重点优先安排，确保主体结构及时完成、按时移交区间隧道盾构施工。

4）采用的设备及工艺⑴地下连续墙施工采用液压抓斗成槽，泥浆护壁，导管法灌注水下混凝土。

钢筋笼在台架上一次焊接加工成型，由1台100t吊车和1台50t吊车配合用“抬吊法”整体下放入槽。

⑵在地下连续墙成槽前，先浇筑导墙。

泥浆储存采用集装箱，由泥浆泵和软管组成泥浆循环管路输送、回收；槽内回收泥浆经过土渣分离筛、旋流器、双层震动筛多级分离净化后，调整其性能指标，复制成再生泥浆。

废泥浆先采用集装箱暂时收存，再用罐车装运外弃。

⑶地下连续墙施工前先选择标准幅段进行试验槽段的施工，以核对地质资料，检验选用设备、施工工艺及技术措施的合理性，取得成槽、泥浆护壁、混凝土灌注等第一手资料。

⑷地下连续墙施工关键点：导墙定位准确；成槽选用优质泥浆，严格控制宽、深、垂直度、沉渣厚度等成槽质量；钢筋笼制作时长、宽、高的钢筋间距、焊接、预埋件位置，现场吊装时在钢筋笼上设置纵、横向起吊桁架和吊点，使钢筋笼起吊时有足够的刚度防止钢筋笼产生不可复原的变形；严格控制钢筋接驳器的位置、接头管吊装时的插入深度、垂直度以及起拔方法和时间；严格控制泵送混凝土的质量。

⑸车站基坑深，连续墙成槽垂直度（偏差≯3‰）控制是质量控制的重中之重。

成槽前，利用经纬仪控制成槽机抓斗的垂直度；成槽过程中，利用成槽机上的垂直度仪表及自动纠偏装置来保证成槽垂直度。

⑹由于基坑狭长，槽段施工要保持一定距离，在基坑每一侧的槽段跳跃间隔成槽，以减少对周边环境的影响，加快施工进度。

⑺地下连续墙施工每班19人，施工组织见表8.1。

一．地下连续墙的概念利用各种挖槽机械, 借助于泥浆的护壁作用, 在地下挖出窄而深的沟槽, 并在其内浇注适当的材料（图1）而形成一道具有防渗（水）、挡土和承重功能的连续的地下墙体, 称为地下连续墙（图2）。

图1 地下连续墙施工示意图图2 地下连续墙示意图二．地下连续墙的特点1.优点（1）施工是振动小, 噪音低, 非常适用于在城市施工（2）墙体刚度大, 极少发生地基沉降或塌方事故（3）防渗能力好, 对周边建筑物或管道的影响变得很少（4）可以贴近施工（5）可用于逆作法施工（6）适用于多种地基条件（7）可用作刚性基础（8）安全经济（9）占地少, 可以充分利用建筑红线以内有限的地面和空间, 充分发挥投资效益2.工效高, 工期短, 质量可靠, 经济效益高3.缺点（1）在一些特殊的地质条件下, 施工难度很大（2）如果施工方法不当或地质条件很特殊, 可能出现相邻墙段不能对齐和漏水的问题（3）地下连续墙如果用作临时的挡土结构, 比其他方法所用的费用要高些在城市施工时, 废泥浆的处理比较麻烦三．地下连续墙适用范围（1）地下连续墙具有显著的优越性, 结合经济性的考虑, 地下连续墙主要适用于以下条件的基坑工程:（2）地下连续墙可充分利用建筑红线范围内的空间, 且其刚度有利于控制基坑变形, 故常用于场地空间狭小, 且周边环境变形要求严格的基坑工程；（3）除了具备很强的抗弯刚度可用于抵抗水土压力外, 地下连续墙具有竖向承载能力及防渗功能, 可以用于作为地下室外墙, 成为地下结构的一部分, 亦可用于逆作法施工, 实现地上和地下同步施工, 缩短工期；由于地下连续墙只有在一定的深度范围内才具有较好的经济性和特有的优势, 故一般适用于开挖深度大于10m的深基坑工程, 其他围护结构无法满足要求时可采用地下连续墙；基坑开挖深度很大, 且需截断深层的含水层, 采用其他止水帷幕难以满足需求时, 可采用地下连续墙, 目前地下连续墙最大施工深度可达150m, 最大施工厚度可达2.5m。

地下连续墙结构设计计算1.地下忍受连续墙承受侧向压力计算（1）砖墙承受侧向压力抵挡包括土压力、水压力及基坑周围的建筑物与施工过程中的荷载所引起的侧向压力。

对有人防要求的地下室还需考虑核爆等效静荷载外侧压力。

（2）计算地下连续墙结构的整体稳定性，确定外立面入土深度时。

作用在墙体上十压力瓦片分布模式∶墙外侧（即迎土侧）可取主动土压力，墙内侧（即开挖侧）基坑开挖面以下可取被动土压力。

（3）计算地下室"逆作法"施工阶段的地下连续墙内力与变形时，墙外侧在基坑三角形开挖面以上一般适于主动土压力按直线增加的三角形分布计算，基坑开挖面以下取基坑开挖土的主动面处压力计算值按矩形分布。

栅栏内侧在基坑开挖面以下被动土体锐角以十体弹性抗力的弹簧刚度代替。

（4）计算发展阶段使用地下室的地下连续墙与内衬墙组成复合式外墙内力与变形时，墙外侧在地下室底板面以上可取静止土压力，按直线增加的三角形分布，地下室底板面以下取地下室底板面处静止压力计算值按矩形分布。

栏杆内侧地下室底板底面以下被动土体仍以土体弹性抗力的弹簧刚度代替。

对于有人防要求的地下室还需外侧核战等效静荷载的考虑压力。

（5）主动土压力、被动土压力、静止土压力及水压力等按本手册第2.6章中土压力计算理论公式计算。

核爆等效静荷载晓的外侧压力按人民防空地下室设计规范（GB50038--94）规定取值。

2.地下连续墙人土深度的确定通过基坑的抗倾覆（即踢脚）、抗隆起、抗渗流及基坑底抗水蒸汽稳定性验算，确认墙体入土深度（即嵌固深度），上述验算，按本手册第2章和第6章有关内容进行，同时考虑到连续墙作为地下室结构的一部分，可需与建筑物的沉降相协调，墙底端一般要埋设在压缩性小的硬土层上。

当压缩性小的硬土层埋置较深、软弱土层较厚时，在地底满足地下连续墙整个稳定性人土深度要求下，也可采取一部分墙段埋置在压缩小埋置的硬土层上，另一部分墙段按整个稳定性要求入土深度确定墙埋置深度，此时必须间隔布置，钢筋其转角处槽段墙体必须落置在硬土层上，且在地下连续墙顶部设置吊挂压顶梁，吊挂墙顶压顶梁需按未落至硬土层上的墙段传来的荷载，计算确定其截面尺寸与配筋。

科普——地下连续墙之TRD工法简介科普——地下连续墙之TRD工法简介一.引言地下连续墙是一种常见的地下工程支护结构，其作用是抵抗地下水和土体压力，保证地下工程的安全可靠。

TRD工法是地下连续墙施工中常用的方法，本文将对TRD工法进行详细介绍。

二.TRD工法的基本原理TRD工法是指利用旋转钻机进行连续墙的钻孔以及液压推土机进行连续墙的土挖，是一种高效、经济的施工方法。

其基本原理如下：1. 钻孔：将旋转钻机按一定间距进行钻孔，钻孔深度通常大于地下连续墙的设计要求。

2. 土挖：通过液压推土机，在钻孔中进行土挖工作，挖得的土体可通过输送带运输到外部。

3. 连续墙施工：土挖工作完成后，在钻孔中注入混凝土，形成地下连续墙。

三.TRD工法的施工步骤TRD工法的施工包括以下步骤：1. 基坑准备：根据工程设计要求，进行基坑标高的测量和确定。

同时，清理基坑中的杂物和表层土体。

2. 钻孔准备：确定钻孔位置和孔距，安装旋转钻机，并对钻孔设备进行检查和维护，确保正常运行。

3. 钻孔施工：根据设计要求和工艺流程，进行钻孔施工，保证钻孔的准确度和孔壁的垂直度。

4. 土挖施工：安装液压推土机，按照钻孔的顺序进行土挖工作，并及时清理并排除钻孔中的泥浆和碎石。

5. 混凝土注入：土挖工作完成后，使用混凝土泵将混凝土输送到钻孔中，形成地下连续墙结构。

6. 后续工作：完成连续墙的施工后，进行验收和检查，做好周边环境的恢复工作。

四.附件本文档涉及的附件如下：1. 工程设计图纸；2. 工程施工进度表；3. TRD工法施工操作规范。

五.法律名词及注释1. 土体压力：指土体对地下工程所施加的力量，包括土体重力、水压力等；2. 施工规范：指与地下工程施工相关的法律法规、标准和规范文件，对工程施工进行规范和指导。

-------------------------------------------科普——地下连续墙之TRD工法简介一.前言地下连续墙是一种用于地下工程支护的结构，其主要作用是在地下施工过程中抵御地下水和土体压力的影响，保证地下工程的安全可靠。

地下连续墙结构设计与施工规程一、引言地下连续墙是一种常用于地下工程中的支护结构，它能够承受较大的土压力和地下水压力，保证地下工程的安全和稳定。

本文将介绍地下连续墙的设计与施工规程。

二、地下连续墙的设计1. 地下连续墙的类型地下连续墙主要分为钢板桩墙和混凝土墙两种类型。

钢板桩墙适用于较深的基坑，可以承受较大的土压力；混凝土墙适用于较浅的基坑，可以通过在施工过程中进行浇筑而形成坚固的墙体。

2. 地下连续墙的设计步骤（1）确定设计荷载：根据工程所在地的地质条件和工程要求，确定地下水位、土壤类型、土的重度等参数，计算出设计荷载。

（2）选择墙体类型：根据设计荷载和工程要求，选择适当的墙体类型，确定墙体的宽度和厚度。

（3）计算墙体的尺寸：根据设计荷载和墙体类型，计算墙体的尺寸，包括墙体的高度、墙板的厚度等。

（4）设计墙体的钢筋：根据墙体的尺寸和设计荷载，计算墙体的钢筋数量和布置方式，保证墙体的强度和稳定性。

（5）设计墙体连接件：根据墙体的尺寸和设计要求，设计墙体的连接件，包括连接板、锚杆等，确保墙体的连接牢固。

三、地下连续墙的施工规程1. 基坑开挖与处理（1）根据设计要求和地质条件，进行基坑的开挖，注意基坑的坡度和边坡的稳定。

（2）根据基坑的深度和土质情况，采取相应的处理措施，如挡土墙、护坡等，确保基坑的稳定和安全。

2. 墙体施工（1）钢板桩墙的施工：先进行钢板桩的安装，然后进行挖土和灌浆，最后进行钢板桩的拔除，形成连续的墙体。

（2）混凝土墙的施工：先进行模板的安装，然后进行混凝土的浇筑，最后进行模板的拆除，形成连续的墙体。

3. 墙体连接件的安装根据设计要求，安装墙体的连接件，如连接板、锚杆等，确保墙体的连接牢固。

4. 墙体的防水处理根据地下水位和设计要求，对墙体进行防水处理，如加装防水材料、施工防水层等，防止地下水渗透。

5. 墙体的验收与监测在墙体施工完成后，进行墙体的验收和监测，检查墙体的质量和稳定性，确保墙体符合设计要求。
