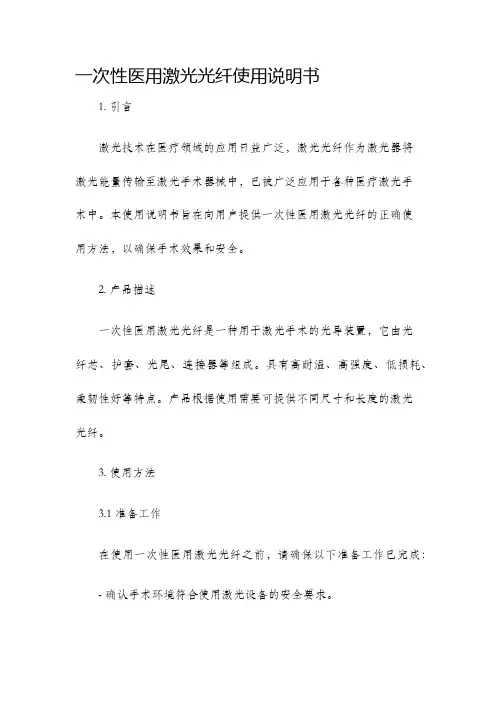

一次性医用激光光纤使用说明书1. 引言激光技术在医疗领域的应用日益广泛，激光光纤作为激光器将激光能量传输至激光手术器械中，已被广泛应用于各种医疗激光手术中。
本使用说明书旨在向用户提供一次性医用激光光纤的正确使用方法，以确保手术效果和安全。
2. 产品描述一次性医用激光光纤是一种用于激光手术的光导装置，它由光纤芯、护套、光尾、连接器等组成。
具有高耐温、高强度、低损耗、柔韧性好等特点。
产品根据使用需要可提供不同尺寸和长度的激光光纤。
3. 使用方法3.1 准备工作在使用一次性医用激光光纤之前，请确保以下准备工作已完成：- 确认手术环境符合使用激光设备的安全要求。
- 仔细检查光纤是否完好，如果发现任何损坏或异常现象，请勿使用。
- 等待激光设备预热完毕，并确保其处于正常工作状态。
3.2 连接激光设备请按照以下步骤正确连接激光光纤到激光设备：1. 对准激光设备的输出接口，并轻轻将光纤连接器插入其中，确保插头与插孔对齐。
2. 旋转光纤连接器，直至能感觉到插头已完全插入，且连接牢固。
3.3 手术操作在进行激光手术操作时，请注意以下事项：1. 将激光手术器械与光纤连接器插头对准并插入，确保连接紧密，防止激光泄漏。
2. 在激光手术期间，避免将光纤弯曲或扭曲，以免影响激光能量传输和手术效果。
3. 激光操作结束后，切断激光设备的光纤输出，避免误伤。
4. 使用注意事项- 请仅将一次性医用激光光纤用于医疗激光手术，并确保其无法重复使用。
- 在使用过程中，严禁将激光光纤暴露于高温、潮湿或腐蚀性环境中，以免影响性能和安全。
- 如果发现光纤护套破裂或插头与光纤连接处松动，请立即停止使用，更换新的激光光纤。
- 当手术结束或需要更换光纤时，请将光纤连接牢固地拔出激光设备，确保激光器关闭。
5. 注意事项请遵守以下注意事项，以确保一次性医用激光光纤的安全使用：- 使用激光手术设备前，请详细阅读设备说明书，并请在医疗专业人员的指导下使用。
- 当激光器处于工作状态时，谨慎避免激光束直接照射眼睛或皮肤，以免造成损伤。
目录1、激光器安全 (3)1.1 激光等级 (3)1.2 激光安全职责 (3)1.3 激光安全操作指南 (4)1.4 危险及安全标识 (5)1.5 AOC激光器安全特性 (6)1.6保护承诺及政府要求的安全承诺 (6)2、激光器接口说明及随机配件 (7)2.1 激光器接口说明 (7)2.2 随机配件 (8)2.3 INTERLOCK接口 (9)2.4 RS232接口 (9)3、激光器使用要求及注意事项 (10)3.1 电气要求 (10)3.2 工作环境要求 (10)3.3 水冷机要求 (10)3.4 使用注意事项 (11)4、AOC NANO激光控制软件 (12)4.1 软件列表及系统要求 (12)4.2 安装及使用问题解决方法 (12)5、激光系统新一代控制软件界面 (13)5.1 用户界面说明 (13)5.2 工程界面说明 (15)5.3 激光器工作模式更改 (17)6、激光器基础操作 (18)6.1 激光器开机操作步骤 (18)6.2 激光器关机操作步骤 (20)6.3 一键开关机设置方法 (21)7、激光控制方式 (26)7.1 激光器控制方法介绍 (26)7.2 常见控制板卡接线方式 (27)8、常用光学配件介绍 (29)8.1 扩束镜 (29)8.2 场镜 (30)8.3 振镜 (30)9、英诺激光自主排查系统 (31)9.1 激光器控制软件报警信息提示 (31)9.2 激光器故障自主排查系统 (32)1、激光器安全1.1激光等级AOC全系列激光器均属于Class IV等级激光器（大于500mw），在中国根据 GB 7247.1-2012, 同样被列为4类。
1.2激光安全职责AOC全系列激光器是经精心设计并通过严格测试的，以保证其在合理使用条件下是安全可靠的。
如果不按照正确的安全指南进行操作，对人身和财产都是极其危险的，特别当激光的输出波长是裸眼不可见的时候，危险性也随之增加。
若操作人员因为没有按照本司激光器的正常使用规范来使用，由此产生的一切人身伤害，本司不承担任何法律责任。

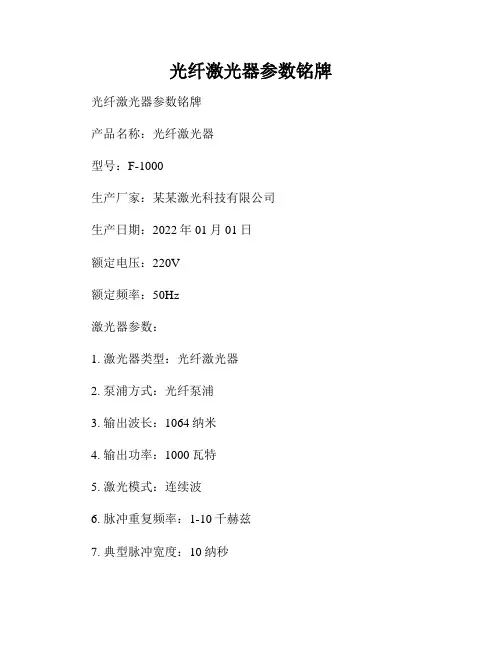

光纤激光器参数铭牌光纤激光器参数铭牌产品名称：光纤激光器型号：F-1000生产厂家：某某激光科技有限公司生产日期：2022年01月01日额定电压：220V额定频率：50Hz激光器参数：1. 激光器类型：光纤激光器2. 泵浦方式：光纤泵浦3. 输出波长：1064纳米4. 输出功率：1000瓦特5. 激光模式：连续波6. 脉冲重复频率：1-10千赫兹7. 典型脉冲宽度：10纳秒8. 激光束质量(M²)：<1.39. 激光器泵浦光束直径：6毫米10. 泵浦光最大功率：1450瓦特11. 光纤长度：10米安全防护：1. 防护等级：Class 42. 安全开关：配备安全开关按钮，灵活可靠。
3. 防护眼镜：建议操作人员佩戴防护眼镜进行工作。
电源要求：1. 电源输入：单相交流电源2. 电源电压：220V3. 额定电流：15A4. 频率范围：50Hz外观尺寸：1. 激光器尺寸：400*300*200毫米2. 整机重量：15千克环境要求：1. 工作温度：10℃-35℃2. 相对湿度：≤80%（无凝露）3. 储存温度：-20℃-60℃4. 储存湿度：≤85%（无凝露）注意事项：1. 请确保通风良好的工作环境，避免因过热导致设备故障。
2. 操作时请佩戴相关防护设备，确保人身安全。
3. 请勿触摸激光输出口，避免激光伤害。
4. 在激光器工作时，请勿将其他材料放置在激光束路径上，以免损坏设备。
保修期限：1. 本产品自售出之日起保修一年，保修期内免费维修。
2. 人为损坏和非正常使用不在保修范围内。
注意事项：1. 请妥善保管本产品的保修卡和购买凭证，保修期限到期后，收费维修服务将提供维修服务。
保养方法：1. 每3个月检查一次激光器的冷却系统，确保散热正常。
2. 定期保持激光器的干净，清除灰尘和污垢。
以上是光纤激光器的参数铭牌内容，如有需要请妥善保管。
如有任何问题或需要技术支持，请联系我们的客户服务部门。
产品质量保证条款谢谢贵公司购买我公司光纤激光器！贵公司需在发货后一个月内确认产品的质量问题，如果不能尽快在一个月内确认的话，就会造成在服务和供货上不必要的麻烦，特别是对于产品不是在美国本土安装的。
我们将给贵公司提供最好的质量和技术支持，在设备的安装和调试操作方面我们有一套详细的方案。
可以通过以下两种途径确认产品的质量：1.将已付资费同时写好地址的信封寄给我方2.直接上网进行确认所有提供的信息都是必须保密的有任何问题可以直接拨打客服电话（508）373-1157安全条款：1.警告鉴于对人体潜在的伤害，请按照规定的程序进行操作，如果不这样做的话，对自己或者他人都会造成伤害2.警示鉴于产品潜在的危险，请按照规定的程序进行操作，如果不这样做的话，对产品自身或者产品的零配件都会有损害3.重要事项关于产品的操作事项请按照说明书逐步操作。
你公司所购买的是400瓦的光纤激光器，执行标准是21 CFR 1040.10，激光波长达到1070纳米，通过光纤输出的激光的功率实际上已经超过400瓦，对人的眼睛和皮肤都会造成伤害，尽管这种辐射是不可见的，但是这种激光对人的角膜的伤害是无法避免的，在设备工作的时候必须带上激光护目镜。
警告：在设备工作中请根据波长范围选择合适的护目镜，请仔细阅读产品上的安全标签，产品的输出功率和波长范围。
有很多供应商为我们提供原材料和零配件。
如果设备经过重新安装或者改进的话，由终端客户负全责。
在设备的调试，操作过程当中如果不按照规定的程序运行，就会造成一定的危害在设备运行过程中，不要随意触动光纤激光器任何部件。
比如光纤准直器。
在靠近激光的位置会从不同的角度发散出激光，这些激光会从不同的镜面物体反射，反射的激光强度都会对人的眼睛和皮肤造成一定的伤害。
激光对人的皮肤，服装都会造成很大的伤害，激光可以引燃比如酒精，汽油之类的溶剂，激光可以进行切割和焊接，在安装和使用设备的时候请谨慎使用一些易燃的材料和气体。
苏州英谷激光有限公司SuZhou Inngu laser Co.,LtdTEL: 86-0512-******** FAX: 86-0512-********前言本说明书包含了英谷激光PULSE系列激光器的所有相关使用信息。
说明书中有以下两种警示标识，在阅读的过程中，请特别注意其后所提示的内容。
这个标志用来警示操作者可能面临着直接暴露在可见、不可见以及紫外辐射下的危险。
这个标志用来警示操作者，不当操作可能对操作者以及设备造成潜在的危险，并给操作员提供重要的指导。
警告！请在使用英谷激光器前认真阅读此安装操作手册，如有任何问题请直接联系英谷激光！目录第一章英谷激光器安全使用声明及注意事项1.1英谷激光器操作安全使用免责声明 (4)1.2英谷激光器安全特性 (4)1.3英谷PULSE系列激光器安全注意事项 (5)1.4英谷激光器包装及运输时的注意事项 (6)第二章英谷激光器控制面板信息及接口说明2.1前置显示调节面板详细介绍 (7)2.2后置接口定义详解 (8)2.3报警显示信息 (9)第三章英谷激光器信号控制3.1 GATE方式控制 (10)3.2外部TRIGGER+PWM方式控制 (10)第四章英谷激光器RS-232通信详解4.1RS232接口管脚说明 (11)4.2RS232通讯控制软件说明 (12)第五章英谷激光器操作说明5.1自动开机操作说明 (18)5.2手动开机操作说明 (21)第六章英谷激光器与外部信号控制板卡的连接6.1英谷激光器板卡控制方式 (22)6.2EzCad(金橙子)接线方式 (23)6.3SAMLight接线方式 (24)6.4 Markingmate PMC2接线方式 (25)6.5打标软件常见设置 (27)第七章英谷激光器常见使用规范及故障处理7.1环境部分 (29)7.2设备部分 (30)7.3激光器部分 (30)7.4激光器故障处理 (30)附录A 常用配件维修更换流程第一章英谷激光器安全使用声明及注意事项1.1英谷激光器操作安全使用免责声明请操作人员在使用英谷激光器前，必须认真阅读此安装操作手册，避免激光器对人体产生任何意外伤害。

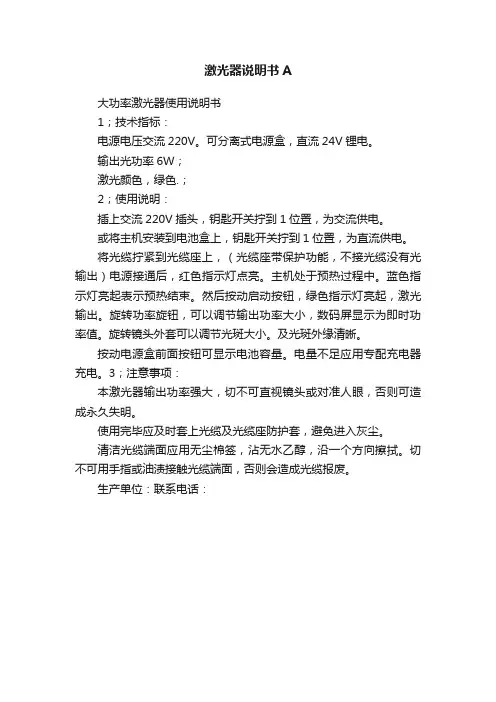

激光器说明书A
大功率激光器使用说明书
1；技术指标：
电源电压交流220V。
可分离式电源盒，直流24V锂电。
输出光功率6W；
激光颜色，绿色.；
2；使用说明：
插上交流220V插头，钥匙开关拧到1位置，为交流供电。
或将主机安装到电池盒上，钥匙开关拧到1位置，为直流供电。
将光缆拧紧到光缆座上，（光缆座带保护功能，不接光缆没有光输出）电源接通后，红色指示灯点亮。
主机处于预热过程中。
蓝色指示灯亮起表示预热结束。
然后按动启动按钮，绿色指示灯亮起，激光输出。
旋转功率旋钮，可以调节输出功率大小，数码屏显示为即时功率值。
旋转镜头外套可以调节光斑大小。
及光斑外缘清晰。
按动电源盒前面按钮可显示电池容量。
电量不足应用专配充电器充电。
3；注意事项：
本激光器输出功率强大，切不可直视镜头或对准人眼，否则可造成永久失明。
使用完毕应及时套上光缆及光缆座防护套，避免进入灰尘。
清洁光缆端面应用无尘棉签，沾无水乙醇，沿一个方向擦拭。
切不可用手指或油渍接触光缆端面，否则会造成光缆报废。
生产单位：联系电话：。

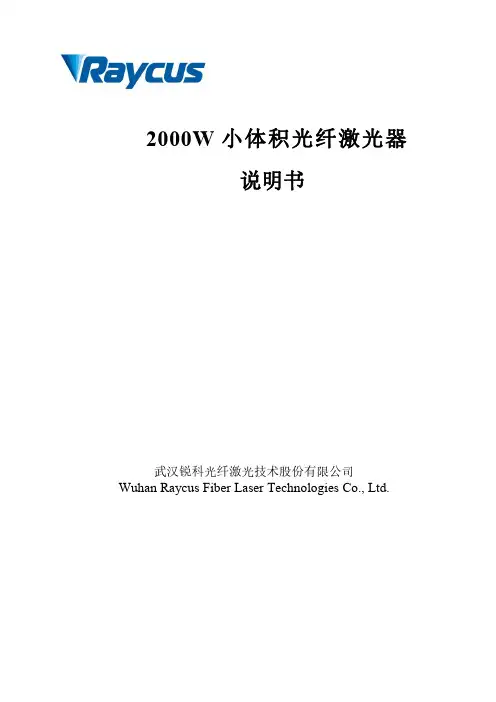

2000W小体积光纤激光器说明书武汉锐科光纤激光技术股份有限公司Wuhan Raycus Fiber Laser Technologies Co.,Ltd.目录1安全信息 (1)1.1安全标识 (1)1.2激光安全等级 (1)1.3安全标识 (1)1.4光学安全 (2)1.5电学安全 (3)1.6其它安全注意事项 (3)2产品介绍 (4)2.1产品特性 (4)2.2型号说明 (4)2.3装箱清单 (5)2.4开箱及检查 (5)2.5运行环境 (5)2.6注意事项 (7)2.7产品性能 (7)3安装 (10)3.1整机尺寸图 (10)3.2输出光缆的尺寸与安装 (11)3.3冷却系统安装与要求 (11)3.4安装注意事项 (12)4产品使用 (14)4.1前面板 (14)4.2后面板 (14)4.3电源连接 (15)4.4接口定义 (16)4.4.1SERVICE安全接口 (17)4.4.2控制接口 (16)4.4.3RS-232串口 (18)4.4.4以太网TCP/IP接口及连接步骤 (19)4.5安装顺序 (20)4.7.1控制模式接线图 (21)4.7.2单机模式（内控模式） (22)4.7.3外控模式 (22)4.7.4AD模式 (23)4.7.5控制时序图 (23)4.7.6红光控制 (25)4.8关闭操作顺序 (25)5常见告警及处理措施 (26)5.1告警显示 (26)5.2告警处理 (26)6质保及返修、退货流程 (29)6.1一般保修 (29)6.2保修的限定性 (29)6.3技术支持及产品维修 (29)1安全信息感谢您选择锐科光纤激光器，本用户手册为您提供了重要的安全、操作、维护及其它方面的信息。
故在使用该产品之前，请先仔细阅读本用户手册。
为了确保操作安全和产品运行在最佳状态，请遵守以下注意和警告事项以及该手册中的其他信息。
1.1安全标识◆可能造成严重的人身伤害甚至危及生命安全。
小功率脉冲光纤激光器
使用说明书
武汉锐科光纤激光器技术有限责任公司
安全信息
在使用该产品之前，请先阅读和了解这份用户手册并熟悉我们为您提供的信息。
这份用户手册提供了重要的产品操作，安全以及其他信息给您以及所有将来的用户作参考。
为了确保操作安全和产品的最佳性能，请遵循以下注意和警告事项以及该手册的其他信息去操作。
●锐科公司脉冲光纤激光器是IV级的激光产品。
在打开24VDC电源前，要确保连接是
正确的24VDC的电源并确认正负极，错误连接电源，将会损坏激光器。
●该激光器在1060~1085nm波长范围内发出超过5W、10W、15W、20W、25W、30W
（根据不同激光器型号）的激光辐射。
避免眼睛和皮肤接触到光输出端直接发出或散射出来的辐射。
●不要打开机器，因为没有可供用户使用的产品零件或配件。
所有保养或维修只能在锐
科公司内进行。
●不要直接观看输出头，在操作该机器时要确保长期配戴激光安全眼镜。
安全标识及位置
上面二个安全标识符号表示有激光辐射，我们把这符号标在产品光纤盒体盖顶上。
目录
1．产品描述 (1)
1.1 产品描述 (1)
1.2实际配置清单 (1)
1.3使用环境要求及注意事项 (1)
1.4技术参数 (2)
2．安装 (3)
2.1 安装尺寸图 (3)
2.2 安装方法 (4)
3．控制接口 (5)
4．操作程序 (6)
4.1 前期检查工作 (6)
4.2 操作步骤 (6)
4.3打标过程中应注意的事项 (7)
5．质保及返修、退货流程 (7)
5.1一般保修 (7)
5.2保修的限定性 (7)
5.3服务和维修 (8)
1．产品描述
1.1 产品描述
锐科脉冲激光器是是为高速和高效的激光打标系统而专门发展的。
为工业激光打标机和其它应用提供了一款理想的高功率激光能量源。
脉冲激光器相对于传统的激光器，能够对每瓦的泵浦光转换效率提高10倍以上，低能量消耗的自动设计，适合实验室或室外操作。
精巧，可独立放置，可随时使用，能够直接嵌入用户的设备上。
激光器可发出1060~1085nm波长的脉冲激光，通过工业激光器标准接口来控制，激光器需要使用24V直流供电。
1.2实际配置清单
请根据图表1参考所包括的清单。
表1
1.3使用环境要求及注意事项
脉冲激光器需使用24VDC±1V直流电。
1)注意：使用激光器时要将接地线可靠接地。
2)没有内置可供使用的零件，所有维修应由合格的锐科人员来进行，为了防止电击，
请不要损坏标签和揭开盖子，否则产品的任何损坏将不被保修。
3)激光器的输出头是与光缆相连接的,使用时请小心处理输出头，防止灰尘或其它污
染，清洁输出端透镜时请使用专用的镜头纸。
激光器没有安装在系统设备上且不
出光的时候，请将光隔离器保护罩盖好以免灰尘污染。
4)如果不按本使用手册规定的方法使用激光器，它所产生的保护功能将被削弱。
因
此，该产品必须在正常的环境下使用。
5)激光器处于运行状态时，严禁安装输出端准直器。
6)激光器在尾板处有三块风扇用于散热的，必须确保有足够的气流散热。
激光器风
扇工作方向为吹风的方式，即气流的方向是从风扇位置向激光器输出光纤位置。
激光器前后都至少留有10cm的通风空间。
如果安装激光器的机柜上自带了散热
风扇，必须保证机柜风扇气流方向不能与激光器气流方向相反。
7)不要直接观看输出头，在操作该机器时要确保长期配戴激光安全眼境。
8)不要使脉冲重复频率低于20千赫，因为高能量密度的光输出端会对机器有损害。
9)没有脉冲的最长使用时间为50 x 10-6 秒。
10)电源中断对激光器的危害很大，请提供连续电源。
1.4技术参数
2．安装
2.1 安装尺寸图1）尺寸图
）光隔离器输出头尺寸图
2
2.2 安装方法
1）激光器的输出光纤是非常敏感的和关键的部件，激光器在安装、运输、包装以及工作状态下的时候都一定要保证输出光纤的弯曲半径不小于15cm，否则容易损坏激光器。
同时激光器输出光纤的尾部和根部也要注意不能弯折，否则将损坏激光器。
如果激光器需要返厂，建议使用原包装材料。
如果没有原包装材料，激光器本体和输出光隔离器都需要用合适的软性材料包装好以免运输振动损坏激光器。
2）将激光模块可靠固定在支架上，注意保持激光器通风良好。
3）将电源线接在24V直流电源上，并确保直流电源能够提供足够的输出功率。
注意电源线的极性。
电源线棕色为正极，蓝色为负极，黄绿线接保护地。
24V+ —保护地
4）请确认外部控制器的控制接口与激光器相匹配，将控制电缆接在激光器控制接口上，并可靠固定。
3 控制接口
电源模块后面的DB25是连接控制系统（例如打标机）和激光器系统的接口。
工作前务必连接可靠。
各针脚定义如下：
1）设置针1～8
光器的输出功率，可以通过1～8针可以设置0～255范围内的编码，对应于0～100％的功率输出（实际光学功率输出可能并非与这些设置成线性关系）。
例如：
2）针10～15、24
3）针18是激光器MO开启信号。
针19是激光器出光信号输入脚，“1”信号开激光器，“0”信号关激光器。
采用TTL电平。
在开启19针激光器之前必须先开启MO信号，否则有可能损坏激光器。
MO信号（18针）必须早于19针信号至少5ms。
4）针20是频率调制信号，采用TTL电平。
调制频率的范围为20kHz～60kHz。
（根据激光器功率等级不同会略有差异）
注意：频率信号必须在激光器出光信号之前至少5ms给出，否则容易损坏激光器。
5）告警信号定义：
6
电流能力，应当确保接有10k下拉电阻后其电平信号的电压仍能在4V以上。
4 操作程序
4.1 前期检查工作
1）检查激光器外观是否异常，输出光纤是否有弯折、脱落等现象。
2）检查打标机和激光器之间的信号线是否连接正常。
4.2 操作步骤
1）开机操作步骤
打开打标机电源的同时，使激光器上电或者先开打标机再开激光器，激光器电源上电一分钟后才可以进行后续操作。
2）打标机开启后检查激光打标的操作步骤
设备启动正常后，初次进行激光器测试的时候，先在不打标的情况下把功率降到零，然后画个方框，连续打标，打标过程中慢慢把功率从0加到100%。
用陶瓷激光转换片观察激光应该越来越强，否则关机检查。
以后工作正常后可按一般打标机的顺序进行打标。
4.3打标过程中应注意的事项
1）打标机频率范围不应超过20kHz～80kHz的范围；
2）在打标的过程中最好不要调整调制频率；
3）关机时一定要先停止打标，把功率调至零，然后关掉激光器电源。
5．质保及返修、退货流程
5.1一般保修
所有根据订单或规格制造的产品发货后，锐科对在材料和技术上有问题的产品进行保修，并保证在正常使用的情况下符合规格。
锐科有权选择性地对保修期内任何在材料或技术上有问题的产品进行维修或替换，所有在保修期内维修或替换的产品，只是那些有特殊问题的产品才保证免费保修，锐科对在正常使用情况下有问题的产品保留收取货款的权利。
5.2保修的限定性
那些由于非锐科人员所造成的篡改、打开、拆离、误装和改良所引起的产品及其零部件（包括光纤）受损，或那些因误用，疏忽或事故引起的损坏，超出规格范围内的使用，不正确安装和保养，滥用或不按照用户手册上的信息和警告使用所造成的损毁均不在保修范围内。
客户有责任了解和按照用户手册和操作规范上的操作指示进行操作，因错误的操作所引起的损坏不作保修，附件和光纤等零部件不在保修范围内。
在保修范围内，买方必须在发现产品问题之日起31日内书面提出要求，该保修不涉及第三方，包括规定的买方，最终用户或客户，也不包括非锐科生产的零件，设备或其他产品。
小功率脉冲光纤激光器使用说明书
8 A00 5.3服务和维修
注意事项：没有内置可供使用者维护的零部件，所有维修应由锐科人员进行。
所有在保修范围内的维修或换货要求必须在发现问题时尽快通知锐科公司。
经许可的退货物件必须安放在合适的箱内。
收到货物发现有损坏，应及时书面向承运方提出。
以上锐科公司对于产品的保修及服务条款仅供用户参考，正式服务与保修内容以合同中的约定为准。
