LMC2010_FIBER_CUH_V1(0)LMC2010 FIBER卡用户使用手册脉冲光纤系列激光器专用目录安全须知 (1)一、概述 (2)1.1 如何辨识LMCFIBER 控制卡 (2)1.2 主要特点 (3)1.1 版本说明 (3)二、电气连接 (4)2.1接口说明 (4)2.1.1电源 (4)2.1.2 CON1 ：DB15 振镜控制 (4)2.1.3 CON2 ：DB25 激光控制 (5)2.1.4 CON3 ：DB9飞标接口 (6)2.1.5 CON4：DB15 电源/扩展轴/IO 插座 (7)2.1.6 CON5：DB25 插座-数字输入输出 (9)2.2 跳线说明 (10)2.3 数字输入输出信号的连接 (11)2.3.1输入信号In4-8,XORG0,YORG0, Remark (11)2.3.2输入信号In9-In13 (12)2.3.3输出信号Out0——Out7 (13)2.4 典型连接 (14)安全须知在安装、使用LMCFIBER控制卡之前，请仔细阅读本节内容。
若有任何关于本文档的疑问，请联系BJJCZ。
1.安全操作步骤z请遵守所有的关于激光的安全说明（包括但不仅限于描述于激光器、振镜以及本文档中的相关章节）z无论任何时候，请在开启了电脑电源、LMCFIBER电源及振镜电源之后再打开激光器电源。
否则，可能会因不可控的激光光束而造成伤害。
我们建议您使用光闸来避免不可控的激光造成的伤害。
2.客户负责的安全部分z LMCFIBER被设计用来控制一个激光扫描系统。
因此，所有有关激光系统的安全指示都应该被客户了解并施行。
客户必须严格遵守相关的安全操作指示并独立地负责所用的激光系统的安全。
z安全规则可能因国家不同而有所差异。
客户有责任遵守当地的所有规定。
z在运行软件之前请仔细检查。
软件错误有可能导致系统停止响应。
在此情况下，振镜及激光均不可控制。
z请避免板卡受到潮湿、灰尘、腐蚀物及外物撞击的损坏。

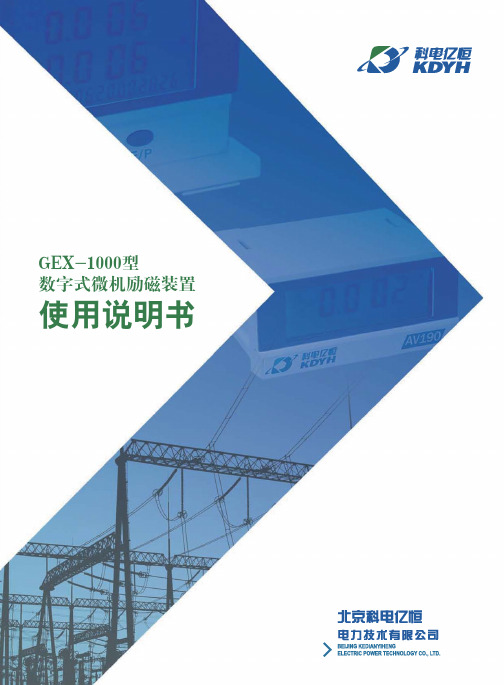

GEX-1000型数字式微机励磁装置使用说明书目 录1概况 (1)2功能说明 (1)2.1主回路 (2)2.2调节器控制单元 (2)2.2.1模拟量的采集 (2)2.2.2远方中控操作励磁装置信号输入（公共端为901：9） (3)2.2.3励磁装置工作状态及报警信号输出（公共端804：1） (3)2.2.4通讯 (3)2.2.5人机界面 (3)2.2.5.1键盘 (4)2.2.5.2LED指示灯 (4)2.2.5.3主画面显示 (4)2.2.5.4菜单操作使用说明 (5)2.2.5.5测量显示画面 (6)2.2.5.6参数设置菜单 (6)2.2.5.7功能选择菜单 (7)2.2.5.8开入状态菜单 (7)2.2.5.9传动试验菜单 (8)2.2.5.10故障追忆菜单 (8)2.2.5.11精度调整菜单 (9)2.2.5.12机组参数菜单 (9)2.2.5.13系统设置菜单 (9)2.2.5.14试验选项菜单 (10)2.2.5.15告警信息显示窗口 (11)2.3装置电源 (11)3运行操作 (11)3.1操作面板介绍 (11)3.2运行方式 (13)3.3增磁、减磁操作 (14)3.3.1增、减磁节点防粘连功能 (14)3.4故障后再投入 (14)3.5残压起励 (14)3.6正常开机步骤（就地） (14)3.7正常停机操作 (15)3.8故障报警及处理 (15)4设备维护 (16)4.1日常巡检内容 (16)4.2大小修内容 (17)5上位机监控 (17)5.1安装与启动 (17)5.2连接方式 (17)5.2.1单通道方式 (17)5.2.2双通道方式 (17)5.3系统设置 (18)5.4功能简介 (18)5.4.1主画面 (18)5.4.2状态显示 (19)5.4.3故障记录及SOE (20)5.4.4参数设置 (20)5.4.5波形分析 (21)5.4.6试验功能 (22)6中控设计指南 (22)7GEX-1000微机励磁调节器技术说明 (23)7.1装置特点 (23)7.1.1主要特点 (23)7.1.2适用范围 (24)7.1.3使用环境 (25)7.2主要功能及技术指标 (26)7.2.1主要功能 (26)7.2.1.1调节及控制功能 (26)7.2.1.2限制和保护功能 (26)7.2.1.3其它辅助功能 (26)7.2.2主要技术指标 (27)7.2.2.1模数转换器输入参数 (27)7.2.2.2开关量输入输出容量 (28)7.2.2.3输出参数 (28)7.2.2.4网络接口 (28)7.2.2.5电源参数 (28)7.2.2.6指标参数 (28)7.3原理介绍 (29)7.3.1主要原理 (29)7.3.2单板原理 (30)7.3.2.1电源系统和继电器输出板 (30)7.3.2.2计算机主板（CPU） (30)7.3.2.3模拟量采集板 (31)7.3.2.4脉冲放大板 (32)7.3.2.5显示面板 (32)7.4软件说明 (32)7.4.1主调度程序 (32)7.4.2中断程序 (33)7.5通讯协议 (37)8PSS试验方法及试验步骤 (40)1概况GEX-1000型微机励磁装置是北京科电亿恒电力技术有限公司GEX系列产品中主要应用于中小型同步发电机静止励磁系统的一型产品。
光纤激光打标机使用手册激光打标机基本原理激光标记系统是一种集光学、精密机械、激光技术、电子技术、计算机控制等多学科于一体的高新科技产品。
它是一种先进的、复杂的产品。
正确使用和维护此系统，对于更好的发挥其效能和延长其使用寿命具有重要的意义。
通过此用户手册，希望您能对激光标记系统的工作原理有一个初步的了解，并能够按照用户手册所介绍的方法、步骤对激光标记系统进行正确的使用与维护。
激光打标机按照激光器类型来分类，有Nd:YAG激光打标机、CO2激光打标机、半导体激光打标机、光纤激光打标机、准分子激光打标机，等等。
光纤激光打标机，利用高速扫描振镜使激光束发生偏转及运动。
由激光器射出的激光束顺序投射到第一、第二扫描振镜镜片上，它们分别使激光束在平面的X、Y两个方向上扫描，在计算机的控制下，激光束经聚焦后就会在平面上扫描出所要求的图案。
这种标记方式我们称之振镜扫描式。
它的最大优点是标记速度快、精细，可以处理各种精细文字、图案的标记；缺点是标记范围有限。
但由于它标记速度快，标记精细的显著特点，光纤激光打标机现已成为标记主流产品。
光纤激光打标机采用当今世界上最先进的脉冲光纤激光器。
光纤激光器是在光纤放大器的基础上而发展起来的。
光纤放大器是利用了掺杂稀土元素的光纤，再加上一个恰当的反馈机制便形成了光纤激光器。
掺杂稀土元素的光纤就充当了光纤激光器的增益介质。
在光纤激光器中有一根非常细光纤纤芯，由于外泵浦光的作用，在光纤内便很容易形成高功率密度，从而引起激光工作物质能级的粒子数反转。
采用光纤光栅作为光纤激光器的谐振腔。
用特殊工艺制成的树杈型包层光纤，多模泵浦光就从光纤岔口导入，对树杈型光纤内的一条细小的掺杂稀土元素（例如镱）的单模光纤纤芯泵浦。
当泵浦光每次横穿过单模光纤纤芯时，将稀土元素的原子泵浦到上能级，然后通过跃迁产生自发辐射光，通过在光纤内设置的光纤光栅的选频作用，特定波长的自发辐射光被振荡放大而最后产生激光输出。

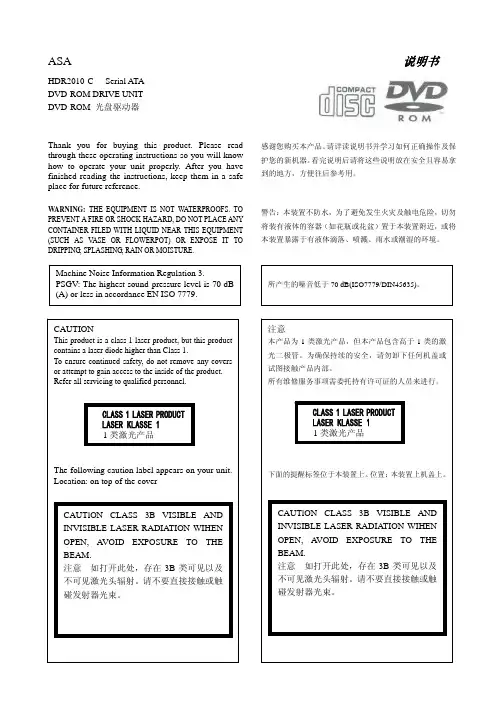

ASAHDR2010-C -Serial ATA-DVD-ROM DRIVE UNITDVD-ROM 光盘驱动器Thank you for buying this product. Please read through these operating instructions so you will know how to operate your unit properly. After you have finished reading the instructions, keep them in a safe place for future reference.WARNING: THE EQUIPMENT IS NOT WATERPROOFS. TO PREVENT A FIRE OR SHOCK HAZARD, DO NOT PLACE ANY CONTAINER FILED WITH LIQUID NEAR THIS EQUIPMENT (SUCH AS VASE OR FLOWERPOT) OR EXPOSE IT TO DRIPPING, SPLASHING, RAIN OR MOISTURE.说明书感谢您购买本产品。
请详读说明书并学习如何正确操作及保护您的新机器。
看完说明后请将这些说明放在安全且容易拿到的地方，方便往后参考用。
警告：本装置不防水，为了避免发生火灾及触电危险，切勿将装有液体的容器（如花瓶或花盆）置于本装置附近，或将本装置暴露于有液体滴落、喷溅、雨水或潮湿的环境。
WARNING ：Do not remove the front panel and/or bezel toavoid the fly-out of the rotating disc.警告：请勿取下，或移动面板位置，不然可能导致高速旋转的光盘飞出，引发危险。
shaped disc, or malfunction may occur.To ensure your personal safety and to maximize the foiloperating potential of your drive read and follow these safety precautions:ENVIRONMENT-DO NOT use the unit at places with much dust high temperature, or high humidity. Please use the unit a place where it S not subjected to vibrations or shocks.POWER - Before installing the unit on the system, be sue to tum off power on the system and remove the power cord from the AC outlet.READ INSTRUCTIONS -Read all safety and operatinginstructions before the drive is operated.RETAIN INSTRUCTIONS -Retain the safety and operating instructions for future reference.FOLLOW INSTRUCTIONS -Follow all operating and use instructions.HEED WARNINGS -All warnings must be adhered to.CLEANING-DO NOT use liquid, aerosol deaners, or alcohol. Use only a damp doth to dean the exterior housing.WATER AND MOISTURE-DO NOT use this product near water.POWER SOURCES -Operate this product from the type of power source indicated on the marking label. If you are not sure of the type of power available, consult Authorized Pioneer Dealer.OVERLOADING-DO NOT overload wall outlets and extension cords. Doing so can result fire or electric shock.OBJECT AND LIQUID ENTRY -Never push objects of any kind into this product Touching dangerous voltage points may cause a short resulting in fire or electric shock. Do not spill any kind of liquid on this productCONDENSATION -Moisture will form in the operating section of the product causing performance to be impaired if it is brought from cool surroundings into a warmer environment If you are moving the unit to a location with a warmer temperature, let the product stand for 1-2 hours in the new location before turning it back on.SERVICING-DO NOT attempt to repair this product yourself. Opening or removing covers may expose you to dangerous voltage or other hazards. Refer all servicing to qualified service personnel. (Refer to the enclosed Guarantee Card.)DO NOT use damaged, cracked, or warped discs. If they break inside the unit, they may damage the optics. The disc in the drive unit rotates at high speed.DO NOT use non-standard discs or these may adversely influence this unit and other equipment.为了确保您个人的安全及使本产品的操作功能达到最佳,务请详读及遵守下列各项安全守则:环境-请勿将本产品放在有许多灰尘，高温或高湿度的地方使用，请将本产品放在不会受到振动或冲击的地方使用。

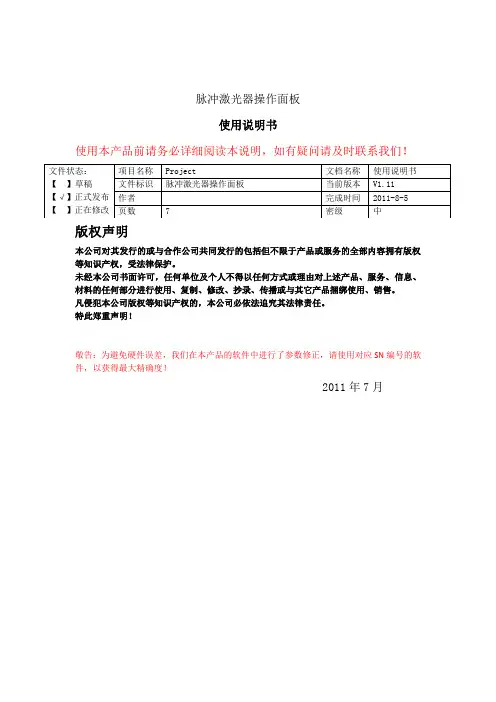

脉冲激光器操作面板使用说明书使用本产品前请务必详细阅读本说明，如有疑问请及时联系我们！版权声明本公司对其发行的或与合作公司共同发行的包括但不限于产品或服务的全部内容拥有版权等知识产权，受法律保护。
未经本公司书面许可，任何单位及个人不得以任何方式或理由对上述产品、服务、信息、材料的任何部分进行使用、复制、修改、抄录、传播或与其它产品捆绑使用、销售。
凡侵犯本公司版权等知识产权的，本公司必依法追究其法律责任。
特此郑重声明！敬告：为避免硬件误差，我们在本产品的软件中进行了参数修正，请使用对应SN编号的软件，以获得最大精确度！2011年7月1背景脉冲激光器操作面板的开发是基于为广大用户提供更为良好的用户界面，旨在为用户提供更方便更快捷的服务。
编写本手册最主要的的目的，是为广大用户说明本软件的使用方法和注意事项。
2界面介绍及术语解释3界面性能系统上电后，上位机与下位机通过串口通信，由中断触发通信，每次通信时长不等，约200ms 至400ms间，第一次获取系统状态。
对系统参数进行操作时，当光源状态刷新速度为fast 时，每个操作反馈时长不等，约200ms至800ms内，系统会有反馈。
4运行环境硬件设备要求本界面采用串口通信，用户端至少需要一个串口，若无串口，需将其他类型接口转换为串口。
5安装与初始化1.双击STC_ISP_V480.exe，会出现串口调试界面，将其关闭。
完成串口控件的注册！2.若用户使用USB端口转化为串口，还需安装driver-232文件夹下的驱动。
3.双击“M14******PFL.EXE”，即会出现脉冲激光操作面板界面。
6操作说明1.点击串口选择下拉窗口，进行串口选择。
2.单机选择后，会弹出窗口。
显示打开成功。
3.选择光源状态刷新间隔，并按确定。
此时可以观察到界面下端的编辑框中会有数据出现，并不断变动，说明连接成功。
此时便可以开始对激光器进行操作。
4.内外触发，与激光开关的使用：内外触发方式的选择：单击更改触发方式即可改变触发方式。
小功率脉冲光纤激光器使用说明书武汉锐科光纤激光器技术有限责任公司安全信息在使用该产品之前，请先阅读和了解这份用户手册并熟悉我们为您提供的信息。
这份用户手册提供了重要的产品操作，安全以及其他信息给您以及所有将来的用户作参考。
为了确保操作安全和产品的最佳性能，请遵循以下注意和警告事项以及该手册的其他信息去操作。
●锐科公司脉冲光纤激光器是IV级的激光产品。
在打开24VDC电源前，要确保连接是正确的24VDC的电源并确认正负极，错误连接电源，将会损坏激光器。
●该激光器在1060~1085nm波长范围内发出超过5W、10W、15W、20W、25W、30W（根据不同激光器型号）的激光辐射。
避免眼睛和皮肤接触到光输出端直接发出或散射出来的辐射。
●不要打开机器，因为没有可供用户使用的产品零件或配件。
所有保养或维修只能在锐科公司内进行。
●不要直接观看输出头，在操作该机器时要确保长期配戴激光安全眼镜。
安全标识及位置上面二个安全标识符号表示有激光辐射，我们把这符号标在产品光纤盒体盖顶上。
目录1．产品描述 (1)1.1 产品描述 (1)1.2实际配置清单 (1)1.3使用环境要求及注意事项 (1)1.4技术参数 (2)2．安装 (3)2.1 安装尺寸图 (3)2.2 安装方法 (4)3．控制接口 (5)4．操作程序 (6)4.1 前期检查工作 (6)4.2 操作步骤 (6)4.3打标过程中应注意的事项 (7)5．质保及返修、退货流程 (7)5.1一般保修 (7)5.2保修的限定性 (7)5.3服务和维修 (8)1．产品描述1.1 产品描述锐科脉冲激光器是是为高速和高效的激光打标系统而专门发展的。
为工业激光打标机和其它应用提供了一款理想的高功率激光能量源。
脉冲激光器相对于传统的激光器，能够对每瓦的泵浦光转换效率提高10倍以上，低能量消耗的自动设计，适合实验室或室外操作。
精巧，可独立放置，可随时使用，能够直接嵌入用户的设备上。
脉冲光纤激光器使用说明书
安全信息
在使用该产品之前，请先阅读和了解这份用户手册并熟悉我们为您提供的信息。
这份用户手册提供了重要的产品操作，安全以及其他信息给您以及所有将来的用户作参考。
为了确保操作安全和产品的最佳性能，请遵循以下注意和警告事项以及该手册的其他信息去操作。
●锐科公司脉冲光纤激光器是IV级的激光产品。
在打开24VDC电源前，要确保连
接是正确的24VDC的电源并确认正负极，错误连接电源，将会损坏激光器。
●该激光器在1064nm波长范围内发出超过5W、10W、15W、20W、25W、30W（根
据不同激光器型号）的激光辐射。
避免眼睛和皮肤接触到光输出端直接发出或散射出来的辐射。
●不要打开机器，因为没有可供用户使用的产品零件或配件。
所有保养或维修只能在
锐科公司内进行。
●不要直接观看输出头，在操作该机器时要确保长期配戴激光安全眼镜。
安全标识及位置
上面二个安全标识符号表示有激光辐射，我们把这符号标在产品光纤盒体盖顶上。
目录
1．产品描述 (1)
1.1 产品描述 (1)
1.2实际配置清单 (1)
1.3使用环境要求及注意事项 (1)
1.4技术参数 (2)
2．安装 (3)
2.1 安装尺寸图 (3)
2.2 安装方法 (4)
3．控制接口 (5)
4．操作程序 (6)
4.1 前期检查工作 (6)
4.2 操作步骤 (6)
4.3打标过程中应注意的事项 (6)
5．质保及返修、退货流程 (7)
5.1一般保修 (7)
5.2保修的限定性 (7)
5.3服务和维修 (7)
1．产品描述
1.1 产品描述
锐科脉冲激光器是是为高速和高效的激光打标系统而专门发展的。
为工业激光打标机和其它应用提供了一款理想的高功率激光能量源。
脉冲激光器相对于传统的激光器，能够对每瓦的泵浦光转换效率提高10倍以上，低能量消耗的自动设计，适合实验室或室外操作。
精巧，可独立放置，可随时使用，能够直接嵌入用户的设备上。
激光器可发出1064nm波长的脉冲激光，通过工业激光器标准接口来控制，激光器需要使用24V直流供电。
1.2实际配置清单
请根据图表1参考所包括的清单。
表1
1.3使用环境要求及注意事项
脉冲激光器需使用24VDC±1V直流电。
1)注意：使用激光器时要将接地线可靠接地。
2)没有内置可供使用的零件，所有维修应由合格的锐科人员来进行，为了防止电击，
请不要损坏标签和揭开盖子，否则产品的任何损坏将不被保修。
3)激光器的输出头是与光缆相连接的,使用时请小心处理输出头，防止灰尘或其它污
染，清洁输出端透镜时请使用专用的镜头纸。
激光器没有安装在系统设备上且不
出光的时候，请将光隔离器保护罩盖好以免灰尘污染。
4)如果不按本使用手册规定的方法使用激光器，它所产生的保护功能将被削弱。
因
此，该产品必须在正常的环境下使用。
5)激光器处于运行状态时，严禁安装输出端准直器。
6)激光器在尾板处有三块风扇用于散热的，必须确保有足够的气流散热。
激光器前
后都至少留有10cm的通风空间。
7)不要直接观看输出头，在操作该机器时要确保长期配戴激光安全眼境。
8)不要使脉冲重复频率低于20千赫，因为高能量密度的光输出端会对机器有损害。
9)没有脉冲的最长使用时间为50 x 10-6 秒。
10)电源中断对激光器的危害很大，请提供连续电源。
1.4技术参数
2．安装
2.1 安装尺寸图1）尺寸图
2）光隔离器输出头尺寸图
*
*隔离器输出头以最终出厂产品为准 2.2 安装方法
1）将激光模块可靠固定在支架上，注意保持激光器通风良好。
2）将电源线接在24V 直流电源上，并确保直流电源能够提供足够的输出功率。
注意电源线的极性。
电源线棕色为正极，蓝色为负极，黄绿线接保护地。
3）请确认外部控制器的控制接口与激光器相匹配，将控制电缆接在激光器控制接口上，并可靠固定。
+24V
——
保护地
3 控制接口
电源模块后面的DB25是连接控制系统（例如打标机）和激光器系统的接口。
工作前务必连接可靠。
各针脚定义如下：
1）设置针1～8的TTL信号，通过TTL信号的组合来设置泵浦激光二极管的电流，即激光器的输出功率，可以通过1～8针可以设置0～255范围内的编码，对应于0～100％的功率输出（实际光学功率输出可能并非与这些设置成线性关系）。
例如：
2）针10～15、24都是数字地。
3）针19是激光器出光信号输入脚，“1”信号开激光器，“0”信号关激光器。
采用TTL 电平。
4）针20是频率调制信号，采用TTL电平。
调制频率的范围为20kHz～80kHz。
（根据激光器功率等级不同会略有差异）
注意：频率信号必须在激光器出光信号之前至少5ms给出，否则容易损坏激光器。
5）告警信号定义：
4 操作程序
4.1 前期检查工作
1）检查激光器外观是否异常，输出光纤是否有弯折、脱落等现象。
2）检查打标机和激光器之间的信号线是否连接正常。
4.2 操作步骤
1）开机操作步骤
打开打标机电源的同时，使激光器上电或者先开打标机再开激光器，激光器电源上电一分钟后才可以进行后续操作。
2）打标机开启后检查激光打标的操作步骤
设备启动正常后，初次进行激光器测试的时候，先在不打标的情况下把功率降到零，然后画个方框，连续打标，打标过程中慢慢把功率从0加到100%。
用陶瓷激光转换片观察激光应该越来越强，否则关机检查。
以后工作正常后可按一般打标机的顺序进行打标。
4.3打标过程中应注意的事项
1）打标机频率范围不应超过20kHz～80kHz的范围；
2）在打标的过程中最好不要调整调制频率；
3）关机时一定要先停止打标，把功率调至零，然后关掉激光器电源。
5．质保及返修、退货流程
5.1一般保修
所有根据订单或规格制造的产品发货后，锐科对在材料和技术上有问题的产品进行保修，并保证在正常使用的情况下符合规格。
锐科有权选择性地对保修期内任何在材料或技术上有问题的产品进行维修或替换，所有在保修期内维修或替换的产品，只是那些有特殊问题的产品才保证免费保修，锐科对在正常使用情况下有问题的产品保留收取货款的权利。
5.2保修的限定性
那些由于非锐科人员所造成的篡改、打开、拆离、误装和改良所引起的产品及其零部件（包括光纤）受损，或那些因误用，疏忽或事故引起的损坏，超出规格范围内的使用，不正确安装和保养，滥用或不按照用户手册上的信息和警告使用所造成的损毁均不在保修范围内。
客户有责任了解和按照用户手册和操作规范上的操作指示进行操作，因错误的操作所引起的损坏不作保修，附件和光纤等零部件不在保修范围内。
在保修范围内，买方必须在发现产品问题之日起31日内书面提出要求，该保修不涉及第三方，包括规定的买方，最终用户或客户，也不包括非锐科生产的零件，设备或其他产品。
5.3服务和维修
注意事项：没有内置可供使用者维护的零部件，所有维修应由锐科人员进行。
所有在保修范围内的维修或换货要求必须在发现问题时尽快通知锐科公司。
经许可的退货物件必须安放在合适的箱内。
收到货物发现有损坏，应及时书面向承运方提出。
以上锐科公司对于产品的保修及服务条款仅供用户参考，正式服务与保修内容以合同中的约定为准。
