光纤激光打标机说明书

激光打标机作业指导书一、激光打标机的基本原理和操作说明1.激光打标机是一种利用激光束进行材料加工和标记的设备。

其基本原理是通过控制激光束的位置和功率来在材料上进行刻印、雕刻和切割。

2.激光打标机使用的激光束具有高能量密度和高聚光性，可以在细小的区域内产生高温，从而对材料进行加工。

常见的激光打标机包括CO2激光打标机和光纤激光打标机。

3.操作激光打标机之前，需要先熟悉设备的基本结构和操作面板上的各种按钮和开关，确保能正确地进行操作。

4.打开激光打标机的电源，启动设备。

注意，在操作过程中要注意激光束的安全，避免对人眼造成伤害。

5.根据需要，选择合适的刻印数据或图案。

可以通过计算机或外部设备将图案传输到激光打标机的控制系统中。

6.调整激光的焦距和功率，以适应不同的材料和加工要求。

注意，在操作激光打标机时，要根据材料的性质和光斑大小来调整激光的功率和时间，以避免材料被过度加工或烧毁。

7.执行刻印操作，将刻印头移动到要刻印的位置上，并按下开始刻印按钮。

在刻印过程中，要保持设备的稳定和准确。

8.刻印完成后，关闭激光打标机的电源，并注意清理刻印头和材料上的残留物。

二、激光打标机的维护和安全操作1.定期对激光打标机进行维护和保养，以确保设备的正常运行和寿命。

定期清理设备内部的灰尘和杂质，检查激光器和驱动电路的工作状态，及时更换损坏或老化的零件和部件。

2.在使用激光打标机时，要注意安全操作。

避免直接注视激光束，以免对眼睛造成伤害。

在操作和维护设备时，要戴上适当的防护眼镜和手套，注意防护措施。

3.在设备运行时，要保持设备周围的工作环境整洁和干燥，避免灰尘和水汽进入设备内部。

4.长时间不使用激光打标机时，应将设备断电，并注意保持设备的干燥和防尘。

5.定期检查激光打标机的电源线和接线是否正常，避免因电源故障造成设备损坏或人身伤害。

三、激光打标机的应用范围和注意事项1.激光打标机广泛应用于电子、仪器仪表、通讯、汽车、医疗器械、五金制品、首饰、塑料制品、陶瓷制品等领域。

光纤激光打标机作业指导书一、目的保证正确操作，使用保养、维护维修设备。

二、适用范围适用于我公司光纤激光打标机的安全操作。

三、职责市场营销部（仓库）统一管理，由仓库负责该设备的使用、保养、维护。

四、主要结构4.1振镜盒4.2对焦柱4.3电脑主机4.4操作台4.5主机屏幕4.6冻水机五、作业要求5.1操作前准备：5.1.1工作前使用专用安全防护眼镜。

5.1.2工作前先检查电气系统的开关和电路系统是否可靠，水箱中的冷却介质液面低于水箱盖50mm。

5.2操作方法：5.2.1合上机柜后面主空气开关。

5.2.2插入钥匙，顺时针转90度。

5.2.3按下水泵接通。

5.2.4合上激光电源空气开关5-10秒后自动点亮氪灯，电流显示7.5A左右。

5.2.5依次打开扫描，声光，指示按钮。

5.2.6调整旋转，改变输出氨灯电流大小，（电源内部设置电流在7-25A）超过33A。

关掉IGBT,超过40A切断主续电器。

5.2.7打开计算机，进入WINDOWS操作系统，打开激光标记软件，设置合适参数后，进行激光打标工作。

5.2.8打标工作完成后依次关闭指示，声光扫描，计算机，激光电源开关。

5.2.9最后等待1分钟关闭水泵开关，然后拉下空气开关。

断开整机供电。

5.3操作注意事项：5.3.1激光水冷却系统开机3分钟之后才开激光电源。

5.3.2待激光水冷系统压缩机停此后，才可关断激光水冷电源。

5.3.3激光器系统为冷却方式，激光电源为风冷却方式，若冷却系统故障，请勿开机工作。

5.3.4内循环冷却水，新设备每月换一次水，使用半年后可以两个月换一次。

5.3.5设备工作时，电路呈高压大电流状态，非专业人员请勿开机维护，以免发生触电事故，电源和激光器应接地良好。

5.3.6本机出现故障，如漏水，拉电弧保险，激光器有异常响声等，应立即切断电源。

5.3.7当过电压过电流保护指示灯亮时应立即关机。

5.3.8本机不适合在易燃易爆的场合使用，不要在有挥发性溶剂如：酒精，汽油，等场合使用。

光纤激光打标机操作规程《光纤激光打标机操作规程》一、概述光纤激光打标机是一种利用光纤激光器将能量转换为激光束，通过调控激光束的强弱和位置，对材料进行刻印、雕刻、打标等加工工艺的设备。

为了保障操作人员的安全及设备的正常运行，制定本操作规程。

二、操作准备1. 操作人员应穿着合适的工作服，戴好防护眼镜和手套，确保个人安全。

2. 在打标机周围设置明显的警示标志，以保证他人在操作过程中远离设备。

3. 确保打标机周围环境整洁，杂物清除。

三、设备操作1. 打开电源开关，确保设备供电正常。

2. 检查设备工作状态，包括光路联通、电源运行状态等，确保一切正常后方可进行下一步操作。

3. 将需要打标的材料放置于标刻台上，调整好位置和角度。

4. 根据要求调整设备参数，包括激光光束强度、标刻速度、字体大小等。

5. 启动设备，开始进行打标操作。

6. 操作过程中，如需调整设备参数或中途暂停，应先停止打标操作，并确保激光束完全消失后进行调整或操作。

四、安全事项1. 在操作过程中，严禁将手指、手臂等身体部位直接放入激光束范围内。

2. 长时间操作前，应确保设备工作正常，避免激光打标机出现故障而引发安全事故。

3. 激光束有一定的烧伤能力，所以不要将激光束直接照射到人体或易燃物体上。

4. 在操作过程中，如发现任何异常情况和设备故障，应立即停止操作，并及时报告维修人员处理。

5. 操作完成后，关闭电源开关，确保设备断电。

五、设备维护1. 定期对设备进行清洁，保持设备的外部和光路的清洁度。

2. 检查设备电源线、联接线等是否正常，如发现损坏或老化现象，应及时更换。

3. 定期对光纤激光器及相关部件进行维护保养，使用适当的清洗剂清洁设备内部。

4. 如需维修或更换设备零部件，应由专业人员进行操作，以免损坏设备。

六、操作规程守则1. 操作人员应严格按照操作规程进行操作，不得擅自更改设备参数或程序。

2. 操作人员应接受相关培训，了解设备的基本原理、操作方法和安全事项。

设 备 操 作 指 导 书Power On Enterprise编制人审核批准代号数量序号数量序号数量①①②②③③标记确认承认序号数量①②③作业编号01编制日期2015/3/17作业加工图作业顺序及重点管理机型光纤激光打标机线别包装线何源盛作业名称通用版本 3.0注;关机，则顺序为5.4.3.2.1。

二：操作步骤1.双击打开桌面快捷键 进入打标机操作界面.如：（图.1）2.从打标操作界面左上角.点击文件.选择文件E盘.根据订单料号打 开打标文件即可.3.调整激光焦点.产品打标平面到激光头部焦点的距离为225mm.一：开关机顺序1.总电源开关2.启动电脑开关3.激光器开关4.振镜开关5.红光开关注意轻拿轻放.4.非常重要：从主控制箱至扫描头之间有一根光钎，不要猛拔或折弯.4.激光焦点调整完成后即可进行打标.打完标进行确认首件.首件确 认无误.方可批量生产。

三：注意事项1.严格按照以上规定的（开机).(关机)顺序进行开关机。

2.本设备激光波长为1064，不可见光，避免眼睛及皮肤直接接触。

3.本设备安装调试后.要尽量避免移动，如必须小范围移动，要避免震动.名称料号①使用辅助材使用治具&夹具使用测试仪名称序号名称型号名称型号③②使用生产工具变更日期变更内容实施LOT&批号名称规格/型号自动 目录左边 右边结束开关 图：11.总电源开关指示灯3.激光器开关4.振镜开关5.红光开关图：2图：32.启动电脑开关高度225mm表单编号：DA-QR-EN02-005版本：1.0。

设备名称
激光打标机 设备功能
激光雕刻、打标 文件编号 设备型号
I ■
商
版 本
AO
—^振^噩勤器指示（未打^燎亮,打^燎滋） ------- ►Q Sl 勤器辍警指示 ---- ►水温辍警指示
1 .操作规范（硬件）： 1.1 开机程序
1.1.1 接通外供电源3Ψ380Vo
1.1.2 用系统钥匙打开计算器主机门，打开主机电源和显示器电源进入HAN y SLASER 打标软件系统
并空打标一次。

1.1.3 激活主电源：将系统钥匙插入主控箱右上角处的钥匙插孔，顺时针旋动钥匙开关并按下激活
开关，可听到机器内部有电磁继电器触点吸合的声音及冷水机水泵旋转的声音并看到冷水 机显示屏显示当前温度。

此时主控柜上的各报警灯和指示灯只有SCanDriVerAlarm （振镜驱动 器指示）灯亮。

制作
K MWMI
L t L —J
a
A 系^^匙居国 Fl
一~►急停^居司 一"A 振^^81 ~~►主控箱
一~►重流数Ii 表
一"►激光重源停止后同 ~►1!流旋Ifl ~►激光重源做勤^居同 一~►自勤空氧购
~^Q 隔勤器
~~►水IS 辍警指示
L ►缺相甄警指示 ∣→氮燧黠燃指示
J
i
O .
-。

光纤激光打标机技术说明书
光纤激光打标机是世界上最为先进的激光技术，研制而成的第三代激光打标机系统。

采用光纤激光器输出激光，再经过高速扫描振镜系统实现打标功能，光纤激光打标机电光转换效率高，采用风冷方式冷却，整机体积小巧，输出光束质量好，可靠性高，超长的运行寿命，可标刻金属材料和部分非金属材料。

产品用途：
主要是应用于对深度、光滑度、精细度要求较高的领域，如不锈钢、装饰品、钟表、模具、IC、手机按键等行业，位图打标，可在金属，塑料等表面标刻出精美的图片。

技术参数：。

激光打标机操作流程说明书一、激光打标机概述激光打标机是一种广泛应用于工业生产中的高精度打标设备。

其采用激光束对物体进行标记、刻印、雕刻等操作，具有速度快、精度高、效果优异等特点。

本文将详细介绍激光打标机的操作流程，帮助用户顺利运行该设备。

二、设备准备1. 确保激光打标机与电源连接正常，设备及周边区域无杂物。

2. 检查激光器和镜片是否清洁，如有灰尘或污渍，请使用干净的棉纱轻轻擦拭。

3. 检查标记软件是否已安装在电脑上，并确保电脑与激光打标机连接良好。

三、操作步骤1. 打开电源按下激光打标机的电源按钮，启动设备。

等待设备自检完毕，确保所有指示灯正常亮起。

2. 设定标记参数根据需要，在标记软件中设定要使用的标记参数，如标记内容、字体、大小、深度等。

3. 确定标记位置通过操纵控制台或者使用鼠标在软件界面上调整标记位置。

确保标记位置对准需要打标的物体。

4. 调试标记样品选择一个标记样品进行标记调试。

将标记样品放置在激光打标机的工作台上，根据需要进行调整。

通过软件界面预览标记效果，确保标记准确、清晰。

5. 开始标记确认标记样品调试完成后，可以开始进行批量标记工作。

将待标记物体放置在激光打标机工作台上，并确保固定牢固。

在软件界面上点击“开始标记”按钮，激光打标机将按照设定的参数进行标记。

6. 完成标记标记完成后，等待激光打标机停止工作。

取下已标记物体，检查标记效果是否符合要求。

如需修改参数或重新标记，可回到第4步进行调试。

四、注意事项1. 操作激光打标机时，请佩戴防护眼镜，避免激光对眼睛的伤害。

2. 在操作过程中，请勿将手指或其他物体放入激光束范围内，以免发生意外。

3. 长时间连续使用激光打标机可能会导致设备过热，建议适当停机降温，维护设备寿命。

4. 激光打标机内部含有高压电源，请勿私自拆卸维修，以免发生电击事故。

5. 对于不熟悉激光打标机操作的人员，请勿擅自操作，应接受专业培训后方可使用。

五、维护保养1. 定期清洁激光器和镜片，确保其表面清洁无尘。

烟台飞扬激光光纤激光打标机使用说明书目录第一章: 简介第二章: 设备操作安全防护第三章: 设备技术参数与适用环境3.1设备技术参数3.2设备适用环境第四章: 激光标记原理介绍4.1激光理论概述4.2激光器简介4.3激光标记机简介第五章: 设备系统说明第六章: 设备安装及调试6.1设备的安装及定位要求.6.2开箱及检查6.3设备安装第七章: 维护及保养7.1维护时注意事项7.2常见故障及排除方法第一章概述1.1 激光标记机理激光具有高亮度、高方向性、高单色性和高相干性, 是普通照明光源所无法比拟的。

激光束经过聚焦后, 在焦点处可产生数千度乃至上万度的高温, 使其可能加工几乎所有的材料。

激光打标是用激光束在各种不同的物质表面刻上永久性的标记。

打标的效应是经过表层物质的蒸发露出深层物质, 或者是经过光能作用导致表层物质的化学物理变化而”刻”出痕迹, 显示出所需刻蚀的图形、文字。

1.2 激光标记特点1) 可对多种金属、非金属材料进行加工, 特别对高硬度、高熔点、脆性材料进行标记更显优势。

2) 属于非接触加工、不损坏产品, 无刀具磨损, 标记质量好。

3) 激光束细, 加工材料消耗很小, 加工热影响区小。

4) 加工效率高, 采用计算机控制, 易于实现自动化。

1.3产品概述FYPL10/20W光纤激光打标机是集激光、计算机、自动控制、精密机械技术为一体的高科技产品。

该打标机采用高性能进口数字振镜扫描系统方式, 速度快、精度高、能长时间工作。

能在大多数金属材料及部分非金属材料如: 硅、橡胶、环氧、陶瓷、大理石等材料进行刻写或制作难以仿制的永久性防伪标记。

FYPL10/20W光纤激光打标机激光光学模式好( M2 < 2) , 设备体积小, 工作稳定可靠, 免维护, 无需水冷系统, 设备电光转换效率高, 能耗低; 标记质量好; 激光功率和频率计算机控制, 易于实现标记自动化。

烟台飞扬激光提供基于Windows平台下的专用打标软件。

光纤激光打标机使用说明书一、产品硬件及开关机介绍1.1产品外观1.2硬件组成①光路部分：光纤激光器，红光，振镜；②电路部分：主控箱，激光电源，振镜电源，电脑。

1.3开机顺序①总电源；②电脑开关；③激光电源开关；④振镜电源开关；⑤红光电源开关。

1.4关机顺序①红光电源开关；②振镜电源开关；③激光电源开关；④关闭电脑；⑤关闭总电源。

二、软件操作部分2.1 打标软件的使用（EzCad2）界面，如图一所示：（图一）2.2 对象列表下图是对象列表,如图二所示：（图二）在打标时,系统会按对象列表中图形的排列顺序（从上至下）依次加工列表中的图形。

用户可以在列表中选择图形直接拖动或通过右键选项来调整排列顺序，以此来改变图形的打标顺序，通过改变打标顺序，可以让打标时间快一点，以节约时间。

或者是用剪切+粘贴命令来重新排列图形顺序。

下图是对象属性栏,如图三所示：位置：表示的是这个图形在打标区域中的绝对座标轴，调整X轴和Y轴的数值，可以让图形移动，左右移动调X轴，上下移动调Y轴。

向左和向下是调负数，向右和向上是调正数。

（图三）尺寸：显示的是图形的大小，X轴是图形的高，Y轴是图形的宽，调整X轴和Y轴的数值，可以改变图形的大小。

（图四）：锁定图形，让图形是否按比例缩放，锁定后，改变一个轴的大小，另一个也会做出相应的改变，图形不会失真，如果不锁定的话，就只是改变一个轴，另外一个就不会改变，有可能会造成图形变形，不过有时要按实物的实际尺寸来调速算图形大小，就有可能要解锁，具体按实际情况来定。

2.3 填充填充可以对指定的图形进行填充操作。

被填充的图形必须是闭合的曲线。

如果您选择了多个对象进行填充，那么这些对象可以互相嵌套，或者互不相干，但任何两个对象不能有相交部分。

(左图可以填充，右图两个矩形相交，填充结果可能不是所预期的结果)使能轮廓：表示是否显示并标刻原有图形的轮廓。

即填充图形是否保留原有轮廓。

填充1、填充2 和填充3：是指可以你可以用三种填充，单线，交叉或三线交叉。

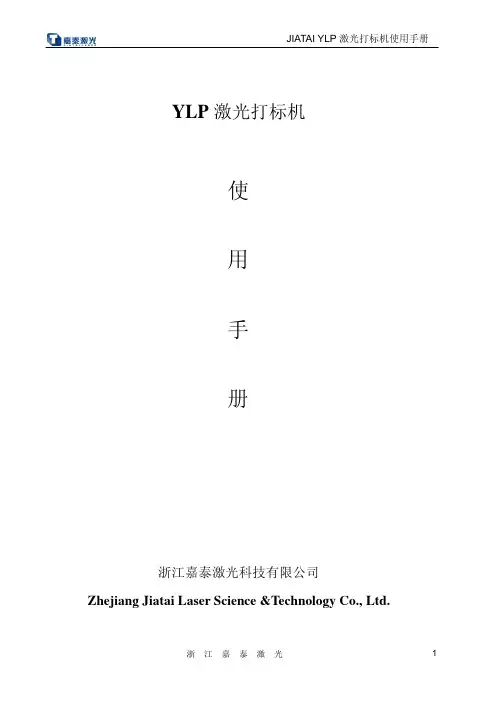

YLP 激光打标机使用手册浙江嘉泰激光科技有限公司Zhejiang Jiatai Laser Science &Technology Co., Ltd.前 言欢迎使用我公司生产的（YLP）光纤激光打标机，使用前请务必仔细 阅读本手册。

激光打标机是一种集光学、精密机械、激光技术、电子技术、计算机 和控制技术于一体的高新技术产品。

正确使用和维护此系统，对于更好的 发挥其效能及延长寿命具有十分重要的意义。

通过本手册您能对激光打标 机系统的工作原理有一个初步了解，并希望您能按照所介绍的方法，步骤 对打标机进行正确的使用和维护（本手册所附图纸仅供参考，如有改动， 恕不另行通知）。

目 录JIATAI YLP 系列激光打标机安全提示前言一、 概述与型号二、 JIATAI 半导体系列YLP 激光打标机系统基本构成及其工作原理三、 技术参数四、 安装与调试五、 硬件与操作六、 日常维护及简单故障处理！注意事项 ！1、关于光纤 防止光纤折断 激光器系统的泵浦源和扩束镜之间由光纤进行连接，用户在使用或在运输过程中应确保光纤弯曲直径大于 300mm。

弯曲严重将导致光纤折断和激光器系统不能正常工 作。

防止灰尘污染 激光器的输出头是与光纤连接的，使用时小心处理输出头，防止灰尘或其它污染，清洁输出端透镜时请使用专用镜头纸。

2、电源安全YLP 系列激光打标机需使用单相 220V±10%、50HZ 交流电。

3、工作环境YLP 系列为风冷设备，设备安放处请确保通风，!警告!者遭受危险的激光辐射！防止激光辐射泄漏JIATA YLP 激光打标机采用封闭的激光光路设计，可以有效地防止激 光辐射的泄漏。

激光器正常工作期间，打标机内部不得增设任何零件和物品。

不得在密封罩打开的状态下使用本打标系统。

严禁用眼睛直视出射激光或反射激光，以防损伤眼睛!电气安全对打标系统中电气设备进行的维护、调整必须由经过培训的对本系统 各部分均熟悉的专业人员进行，以下几点特别注意：*若设备不工作时维护调整不需运行时，勿接通其电源*系统应有良好的接地，并应定期检查*尽可能用一只手操作电气设备，以防在人体上构成回路*本打标系统的测试，有些需采用一些特殊的测量技术，参考地选择由 专业技术人员决定。

激光打标机操作说明书激光打标机是一种先进的工业设备，可以实现高精度、高效率的物品打标。

本操作说明书将为您介绍激光打标机的基本操作步骤和注意事项，帮助您正确和安全地使用这一设备。

一、设备简介激光打标机是一种基于激光技术的设备，用于在各种材料表面进行标记、刻划、切割等操作。

它采用高能量激光束，通过聚焦将激光能量集中到非常小的区域，从而实现对材料表面的精细打印和切割。

激光打标机具有操作简单、速度快、效果好等特点，广泛应用于制造业、电子业、医疗器械等领域。

二、操作步骤1. 设备连接：将激光打标机与电源连接，并确保设备和电源正常工作。

同时，确保设备周围环境安全，无易燃物品。

2. 准备工作：检查激光打标机所需的打标材料，并按照要求进行准备。

同时，查看激光打标机是否配备适当的打标镜头和夹具。

3. 打开软件：打开激光打标机控制软件，并设置所需的打标参数，如打标图案、字体大小、深度等。

确保软件与激光打标机连接正常。

4. 定位：将待打标物品放置在激光打标机的工作平台上，并进行适当的调整，使其与打标镜头保持合适的距离。

5. 调试：在进行正式打标之前，可以进行调试，以确保打标效果和位置准确无误。

调试时可选择较小范围进行，以节省时间和材料。

6. 打标：确认调试无误后，可以进行正式打标操作。

按下启动按钮，激光打标机将按照预设的参数在物品表面进行打标。

在打标过程中，注意观察打标效果，确保其质量。

7. 完成：打标完成后，关闭激光打标机及控制软件，并将设备和工作环境清理干净。

及时检查设备是否存在故障或异常情况。

三、注意事项1. 设备使用环境：激光打标机应在干燥、通风良好的环境下使用，并避免阳光直射、尘埃沉积。

请确保周围无易燃、易爆物品，并保持设备稳定摆放。

2. 安全防护：在激光打标机工作时，应佩戴防护眼镜，以免激光伤害眼睛。

同时，禁止将手或其他物体放入激光打标机工作范围内，以防止意外伤害。

3. 材料选择：不同的材料适用于不同类型的激光打标机。

以下为激光打标机操作说明书，一起来看看吧。

激光打标机注意事项:在操作设备之前，用户务必认真阅读本说明书及相关的操作手册，严格遵守操作规程非专业人员不得开机。

本设备使用四类激光器(强激光辐射)，该激光辐射可能会引起以下事故。

①点燃周边的易燃物。

②激光加工过程中，因加工对象的不同可能会产生其它的辐射及有毒、有害气体。

③激光辐射的直接照射会引起人体伤害。

因此，设备使用场所必须配备消防器材，严禁在工作台及设备周围堆放易燃、易爆物品，同时务必保持通风良好，非专业操作人员禁止接近本设备。

加工对象及排放物应符合当地的法律、法规要求。

激光加工可能存在风险，用户应慎重考虑被加工对象是否适合激光作业。

激光设备内部有高压或其它潜在的危险，非厂家专业人员严禁拆卸。

设备在开机状态下,必须有专人值守，严禁擅自离开。

人员离开前必须切断所有电源。

设备在工作时，严禁打开任何端盖。

打标机及其相关联的其它设备都必须安全接地，方可开机操作。

严禁在设备中放置任何不相干的全反射或漫反射物体，以防激光反射到人体或易燃物品上。

在设备工作过程中，操作员必须随时观察设备的工作情况，如出现异常状况应立即切断所有电源，并积极采取相应措施。

设备所处环境应干燥，无污染、无震动、无强电、强磁等干扰和影响。

工作环境温度10-35℃工作环境湿度5-95%(无凝水)。

设备应远离对电磁干扰敏感之电气设备，可能对其产生电磁干扰。

设备工作电压AC220V 50Hz;总功率〈500W。

当电网电压不稳或不匹配时严禁开机。

因使用不当或不遵守以上各项规则引起的任何损失，厂商概不负责。

激光打标机操作说明:机器开关机开机顺序第一步：接通进线电源，合上电控箱的空气开关“总电源”此时后板风扇通电开始工作。

第二步：打开电脑第三步：打开控制面板上的红光电源第四步：打开控制面板上的振镜电源第五步：打开控制面板上的激光电源第六步：调出所需打标文件，设置参数第七步：按键盘F1 红光预览，按Esc 停止预览，F2 进行打标或踩脚踏开关即可打标。

基恩士打标机使用说明书目录激光打标机参数设置基恩士打标机字体空心KEYENCE基恩士推出MD-F3000系列三轴光纤激光打标机 3 轴光纤激光技术关于本产品的详细内容,请使用右上方的图标下载目录后确认。

什么是光纤激光。

一、激光打标机参数设置1、KEYENCE基恩士推出MD-F3000系列三轴光纤激光打标机 3 轴光纤激光技术关于本产品的详细内容,请使用右上方的图标下载目录后确认。

什么是光纤激光。

资源描述: 《激光打标机操作规程完整》由会员分享,可在线阅读,更多相关《激光打标机操作规程完整(12页珍藏版)》请在人人文库网上搜索。

本图纸是MDX-1000基恩士激光打标机的三维模型,是用激光束在各种不同的物质表面打上永久的标记的一种设备。

图纸中含step格式,可用多种三维软件打开。

2、类型激光打码机型号 L68 产品介绍产品信息商品名称:L68触摸屏系列光纤激光打标机激光类型:光纤激光商品品牌:金米兰商品配件:激光器、扫描振镜头、光学。

注意:如果激光打标机振镜有变形,则必须先调整完变形后再调整伸缩比例。

设置比例时,可以直接按下,此时,将弹出图10-25所示的对话框。

上一章节简单介绍了Keyence激光打标的程序号和信息组的作用,在今天的这一章节,主要讲解一下,主要通讯命令以及使用方法:K2:该命令是对于打标机的程序初始化。

二、基恩士打标机字体空心1、供稿:基恩士(中国)有限公司2011/3/29 13:36:48 0人气:3777 关键字:激光刻印机激光刻字机激光打标机产品分类:机器视觉品牌:基恩士产品简介: 。

上一章节简单介绍了Keyence激光打标的程序号和信息组的作用,在今天的这一章节,主要讲解一下,主要通讯命令以及使用方法: K2:该命令是对于打标机的程序初始化。

2、激光打标机的二维码生成二步搞定：1、在打标软件上找到它的图标“绘制条码”，点击它并点击软件图板。

2、在左边编辑框“字体”下面选择对应的二维码类型。

光纤激光打标机说明书-CAL-FENGHAI.-(YICAI)-Company One1SD-20A 光纤激光打标机使用说明书安装、使用产品前请阅读使用说明感谢您使用珊达科技公司光纤激光打标机!请在使用光纤激光打标机前仔阅读此说明书!第一章概述光纤激光打标机简介激光打标机是利用激光束在各种物质表面打印上永久的标记。

激光打标机的效应主要是：1、通过激光光能对目标物质表层的蒸发而露出物质深层；2、通过激光光能导致表层物质的化学物理变化而"刻"出所需图案文字；3、通过激光光能烧掉部分物质，从而显出所需刻蚀的图案、文字。

光纤激光打标机主要由：光纤激光器、振镜（打标头）、软件控制板卡、工控电脑、机箱机柜、放工件的水平台等组成。

光纤激光打标机工作原理是利用光纤激光器产生激光并用光纤导出激光然后配合光学高速扫描振镜进行工件标记的，其核心部件为光纤激光器。

光纤激光器采用掺稀土元素的光纤作为增益介质。

由于光纤激光器中光纤纤芯很细，在泵浦光的作用下光纤内极易形成高功率密度，造成激光工作物质的激光能级“粒子数反转”。

因此，当适当加入正反馈回路构成谐振腔便可形成激光振荡。

另外由于光纤基质具有很宽的荧光谱，因此，光纤激光器一般都做成可调谐的（既其波长在一定范围内可以调节），在打标时可以标记出几种颜色（对应材质）。

特点如下：光纤激光打标机采用光纤激光器，寿命可达10万小时，性能优越世界排名靠前。

光束质量高，为基模（TEM00）输出，聚焦光斑直径不到20um。

发散角是半导体泵浦激光器的1/4。

单线条更细，特别适用于精细、精密打标。

2.体积小，耗电量小，整机耗电不到500W；内置风冷冷却方式，抛弃了笨重的水冷机组，占地面积更小，安装更简便，真正做到了节能和便携。

3.电光转换效率高，简单易用，无须光学调整或维护，结构紧凑，系统集成度高，故障少。

4.无需进行任何维护，使用寿命长，适用于恶劣环境工作。

5.加工速度快，是传统打标机的2-3倍，光学扫描振镜，激光重复频率高，高速无畸变。

光纤激光打标机使用说明光纤激光打标机，这名字听起来就很高大上对吧？其实它并不像名字那么复杂，大家平时接触到的许多产品，背后都有它的一份功劳。

别小看这个机器，它可是能在金属、塑料、陶瓷、玻璃这些材料上打出各种各样的标识、图案，像是生产线上的小助手一样，默默无闻却至关重要。

要说到它的工作原理呢，就是通过高能激光束把标识烧刻到材料表面，想象一下拿放大镜把阳光聚焦到纸上，激光就是那个“阳光”，而打标机则是那个放大镜。

你看，简单吧？这个打标机可不是你随便一按按钮就能搞定的玩意儿。

它其实有点“脾气”，在使用前我们得先做一些准备工作。

比如，机器的电源肯定得接好，电压不稳定可不行哦。

得把工作台上的物品摆稳，放歪了就会导致标记不准，浪费时间不说，还容易毁掉产品。

你想啊，如果打标机在玻璃上把标记打成了五十道褶子，估计你也不愿意接下去做这项工作了，哈哈。

哦，对了，操作员可要戴好防护镜，因为那强烈的激光就像闪电一样，一不小心照到眼睛可不行，轻则眼花缭乱，重则眼睛进水，后果很严重！说到操作界面，光纤激光打标机的控制面板其实挺简单的。

你看它上面有几个按钮和显示屏，界面直观，简单明了。

大多数人用上去都不会觉得复杂。

点击一下选择文件，再调节好激光的强度和速度，然后就可以启动机器。

像调节激光强度这些东西，得根据你打的材料和标记的深浅来调哦。

你想要深刻一点，那就把激光强度调大一点；如果只是需要表面打个字，那就稍微调轻点。

其实这个机器就像个“艺术家”，它打出来的东西既精准又干净，看着就赏心悦目。

有时候你可能会遇到机器调节不过来的情况，比如打出来的标记不清晰，或者过深、过浅。

别着急，机器也会有“脾气”，咱们只要耐心一点，调整好参数，一切都会迎刃而解。

其实呢，最重要的一点是，大家在使用这个机器的时候一定要注意操作规范，千万别偷懒，手动操作不当很可能会对设备造成损害。

比如，一开始启动时不检查电源，结果一打开就掉电，这不是给自己添麻烦嘛。

再有，激光头也是很“娇贵”的，你得时不时清理一下，不然光纤长时间不清洁，激光束就不那么精准，打出来的标记可能就会模糊，甚至影响生产效率。

激光打标机的正确使用方法说明书1. 引言激光打标机是一种高精度、高效率的打标设备，广泛应用于各行各业。

为了保证激光打标机的正常运行和使用效果，本说明书将详细介绍激光打标机的正确使用方法。

2. 设备概述激光打标机是一种利用高能量密度激光束对物体进行永久性打标的设备。

它通常由激光发生器、扫描系统和控制系统等部分组成。

激光打标机具备高速度、高精度和非接触性的特点，广泛应用于工业制造、医疗器械、珠宝等行业。

3. 安全须知- 使用激光打标机前，请确保已经进行了相应的安全培训，并熟悉激光操作的基本原理和安全规范。

- 在操作激光打标机时，应佩戴适当的防护设备，包括护目镜和隔离手套等。

- 禁止直接盯着激光束观察，以免损伤眼睛。

- 确保激光打标机工作区域的良好通风，避免激光排出的废气对人体造成伤害。

- 在操作过程中，禁止将手指或其他身体部位靠近激光打标区域，以免发生意外伤害。

4. 操作步骤4.1 准备工作- 连接电源并开启激光打标机。

- 确认工作平台干燥、整洁。

- 根据需要选择合适的标记图案或文字。

4.2 定位和调整- 将待打标物体放置在激光打标机工作平台上，并进行精确定位。

- 调整激光光束的聚焦点，确保合适的打标深度和清晰度。

4.3 打标操作- 在操作界面上输入或导入打标图案或文字。

- 根据实际情况，调整打标参数，包括打标速度、功率和频率等。

- 点击开始按钮，激光打标机开始工作。

- 在打标过程中，严禁干扰激光打标机的运行或移动工作平台。

4.4 结束操作- 打标完成后，关闭激光打标机，切断电源。

- 清理工作平台，保持设备整洁。

5. 故障排除在使用激光打标机的过程中，可能会遇到以下故障情况：- 激光打标不清晰：检查激光光束的聚焦点是否准确，调整焦距或更换适当的镜片。

- 打标速度过慢：检查打标参数设置是否合理，适当增加打标速度。

- 设备无法启动：检查电源连接是否正常，确保设备接收到稳定电源供应。

如果以上故障排除方法无法解决问题，请及时与售后服务人员联系。

CT-MF20型激光打标机安全操作规程一、安全操作要求1、操作人员必须戴上防激光眼镜才可以操作激光打标机打标。

2、在激光打标过程中，不可用任何东西接触激光束，特别是人体部位。

二、开机步骤1、检查打标机的电源线，使其连接正确、可靠，打标机周围应通风良好。

2、插入钥匙开关，顺时针旋转至“开”的位置，沿顺时针方向旋转红色急停按钮，使其弹起，接通电源。

电源指示灯亮。

3、打开电脑显示器、开启电脑主机电源开关，左键双击打开打标软件，或者找到已有的待打标品种存档文件，直接左键双击打开软件，取下激光镜头防护盖。

4、按下振镜和红光电源按钮开关，振镜和红光电源指示灯亮。

5、至此，激光打标机开启完毕，可以接受操作者的命令进行打标操作。

三、打标操作1、选择打标文件，对文件中的日期、时间等标识内容进行确认，在打印二维码时一定要注意明码和暗码所对应的日期和流水号的一致性，发现错误及时纠正修改完成。

2、调整工作台夹具，放置一个和被打标工件高度和直径大小相等的试验件（最好选择被打标工件为试验件），并确认该试验件放置稳妥、可靠。

3、通过调整激光头升降装置来调整焦距；一般标准是镜头下边沿离工件打标面的垂直距离为180毫米左右。

聚焦不好会影响激光输出功率和打标效果。

4、点击软件界面上的红光预览，移动工作台将工件所需打标位置和红光预览位置对齐。

5、在打标软件中调整功率、打标速度等参数。

6、完成以上步骤后即可操作打标控制软件进行打标测试，无误后，即可进行批量打标。

四、关机步骤1、保存已开启的打标工件文件，确保下次打标时流水号和日期的延续性。

2、确认工控机没有运行任何软件后，正常退出打标软件、关机。

3、按下振镜和红光按钮使其弹起，振镜和红光电源指示灯灭。

4、按下急停开关，逆时针旋转钥匙开关至“关”的位置，电源指示灯熄灭。

5、关闭打标机总电源。

6、、拔下钥匙，由专人保管，以备下次使用，盖上激光镜头防护盖。

五、保养和维修1、打标机设备应进行周期性的日常维护保养，使用部门应指定专人负责监督和实施。
