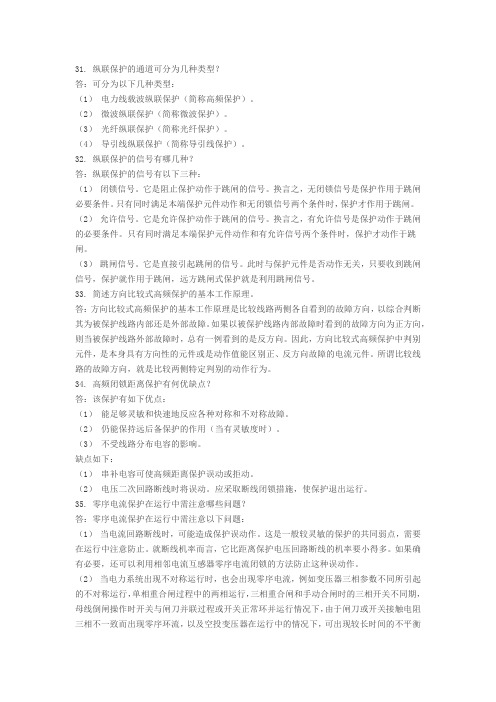

31.纵联保护的通道可分为几种类型？答：可分为以下几种类型：（1）电力线载波纵联保护（简称高频保护）。
（2）微波纵联保护（简称微波保护）。
（3）光纤纵联保护（简称光纤保护）。
（4）导引线纵联保护（简称导引线保护）。
32.纵联保护的信号有哪几种？答：纵联保护的信号有以下三种：（1）闭锁信号。
它是阻止保护动作于跳闸的信号。
换言之，无闭锁信号是保护作用于跳闸必要条件。
只有同时满足本端保护元件动作和无闭锁信号两个条件时，保护才作用于跳闸。
（2）允许信号。
它是允许保护动作于跳闸的信号。
换言之，有允许信号是保护动作于跳闸的必要条件。
只有同时满足本端保护元件动作和有允许信号两个条件时，保护才动作于跳闸。
（3）跳闸信号。
它是直接引起跳闸的信号。
此时与保护元件是否动作无关，只要收到跳闸信号，保护就作用于跳闸，远方跳闸式保护就是利用跳闸信号。
33.简述方向比较式高频保护的基本工作原理。
答：方向比较式高频保护的基本工作原理是比较线路两侧各自看到的故障方向，以综合判断其为被保护线路内部还是外部故障。
如果以被保护线路内部故障时看到的故障方向为正方向，则当被保护线路外部故障时，总有一例看到的是反方向。
因此，方向比较式高频保护中判别元件，是本身具有方向性的元件或是动作值能区别正、反方向故障的电流元件。
所谓比较线路的故障方向，就是比较两侧特定判别的动作行为。
34.高频闭锁距离保护有何优缺点？答：该保护有如下优点：（1）能足够灵敏和快速地反应各种对称和不对称故障。
（2）仍能保持远后备保护的作用（当有灵敏度时）。
（3）不受线路分布电容的影响。
缺点如下：（1）串补电容可使高频距离保护误动或拒动。
（2）电压二次回路断线时将误动。
应采取断线闭锁措施，使保护退出运行。
35.零序电流保护在运行中需注意哪些问题？答：零序电流保护在运行中需注意以下问题：（1）当电流回路断线时，可能造成保护误动作。
这是一般较灵敏的保护的共同弱点，需要在运行中注意防止。

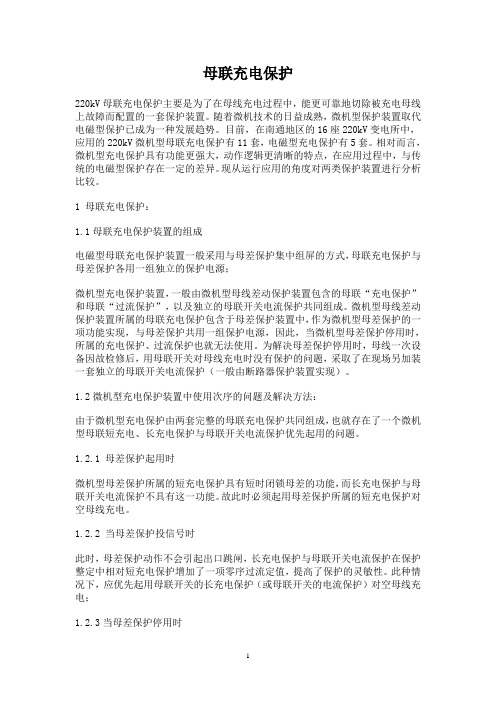

母联充电保护220kV母联充电保护主要是为了在母线充电过程中，能更可靠地切除被充电母线上故障而配置的一套保护装置。
随着微机技术的日益成熟，微机型保护装置取代电磁型保护已成为一种发展趋势。
目前，在南通地区的16座220kV变电所中，应用的220kV微机型母联充电保护有11套，电磁型充电保护有5套。
相对而言，微机型充电保护具有功能更强大，动作逻辑更清晰的特点，在应用过程中，与传统的电磁型保护存在一定的差异。
现从运行应用的角度对两类保护装置进行分析比较。
1 母联充电保护：1.1母联充电保护装置的组成电磁型母联充电保护装置一般采用与母差保护集中组屏的方式，母联充电保护与母差保护各用一组独立的保护电源；微机型充电保护装置，一般由微机型母线差动保护装置包含的母联“充电保护”和母联“过流保护”，以及独立的母联开关电流保护共同组成。
微机型母线差动保护装置所属的母联充电保护包含于母差保护装置中，作为微机型母差保护的一项功能实现，与母差保护共用一组保护电源，因此，当微机型母差保护停用时，所属的充电保护、过流保护也就无法使用。
为解决母差保护停用时，母线一次设备因故检修后，用母联开关对母线充电时没有保护的问题，采取了在现场另加装一套独立的母联开关电流保护（一般由断路器保护装置实现）。
1.2微机型充电保护装置中使用次序的问题及解决方法：由于微机型充电保护由两套完整的母联充电保护共同组成，也就存在了一个微机型母联短充电、长充电保护与母联开关电流保护优先起用的问题。
1.2.1 母差保护起用时微机型母差保护所属的短充电保护具有短时闭锁母差的功能，而长充电保护与母联开关电流保护不具有这一功能。
故此时必须起用母差保护所属的短充电保护对空母线充电。
1.2.2 当母差保护投信号时此时，母差保护动作不会引起出口跳闸，长充电保护与母联开关电流保护在保护整定中相对短充电保护增加了一项零序过流定值，提高了保护的灵敏性。
此种情况下，应优先起用母联开关的长充电保护（或母联开关的电流保护）对空母线充电；1.2.3当母差保护停用时母差保护停用，所属的短充电保护与长充电保护也随之停用，因此只有起用母联开关电流保护对空母线充电。

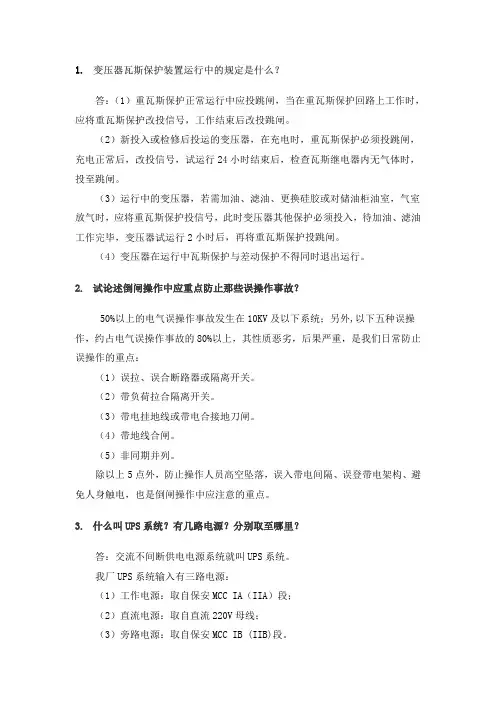

1.答：（1）重瓦斯保护正常运行中应投跳闸，当在重瓦斯保护回路上工作时，（2）新投入或检修后投运的变压器，在充电时，重瓦斯保护必须投跳闸，充电正常后，改投信号，试运行24小时结束后，检查瓦斯继电器内无气体时，（3）运行中的变压器，若需加油、滤油、更换硅胶或对储油柜油室，气室放气时，应将重瓦斯保护投信号，此时变压器其他保护必须投入，待加油、滤油工作完毕，变压器试运行2（4）变压器在运行中瓦斯保护与差动保护不得同时退出运行。
2.试论述倒闸操作中应重点防止那些误操作事故？50%以上的电气误操作事故发生在10KV及以下系统；另外,以下五种误操作，约占电气误操作事故的80%以上，其性质恶劣，后果严重，是我们日常防止误操作的重点：（1）误拉、误合断路器或隔离开关。
（2）带负荷拉合隔离开关。
（3）带电挂地线或带电合接地刀闸。
（4）带地线合闸。
（5）非同期并列。
除以上5点外，防止操作人员高空坠落，误入带电间隔、误登带电架构、避免人身触电，也是倒闸操作中应注意的重点。
3.什么叫UPS系统？有几路电源？分别取至哪里？答：交流不间断供电电源系统就叫UPS系统。
我厂UPS系统输入有三路电源：（1）工作电源：取自保安MCC IA（IIA）段；（2）直流电源：取自直流220V母线；（3）旁路电源：取自保安MCC IB (IIB)段。
4.发电机着火或发电机内氢气爆炸的处理：答：1)立即将发电机与系统解列。
2)如果发电机泄漏处喷出的氢气着火，可用干式灭火器灭火。
3)如果氢气着火，迅速对空排发电机内的氢气，向发电机内充填二氧化碳。
4)通知氢站切断氢母管供气。
5)在灭火过程中，发电机应连续盘车，定子绕组冷却水应连续供水。
6)发电机氢气着火，应立即通知消防队进行灭火。
5.我厂主变、1号高备变、高厂变、低压厂用变压器中性点接地方式规定？答; 规定如下：1)主变高压侧、启备变高压侧中性点经隔离开关接地，变压器投运前或停运前，均应合上其中性点接地刀闸。
变电运行考试题之一一、填空题：1、继电保护装置必须满足 (选择性、快速性、灵敏性、可靠性) 四个基本要求。
2、1YBM和2YBM小母线在正常时带负电。
3、氧化锌避雷器的主要特点是：无火花间隙、残压低、 ( 通流容量大) 。
4、线路零序保护的动作时间是按( 阶梯型) 时限特性来整定的。
5、避雷器接地电阻必须 ( ≤0.5Ω) ，独立避雷针接地电阻应( ≤10Ω) ，架构避雷针接地电阻应 (≤0.5Ω) 。
6、在停用空载变压器时，有可能产生操作过电压，其过电压幅值可达相电压的( 3～4)倍。
7、继电保护的展开图分别绘制了保护接线中的交流电压回路、( 交流电流 )回路和( 直流)回路。
8、变压器绝缘油中的 (总烃) 含量高、 (乙炔 )含量高、氢含量高，说明设备中有电弧放电缺陷。
9、电压互感器在正常运行时，其二次侧电压为 ( 100) V。
10、三段式距离保护中第I段的保护范围是线路全长的 ( 80%～85% ) 。
二、选择：（共15分，每题1.5分）1、测量电流互感器极性的目的是为了（ C ）。
A、满足负载的要求B、提高保护装置动作的灵敏度C、保证外部接线正确2、变压器发生内部故障时的主保护是（ A ）保护。
A、瓦斯 B、差动 C、过流3、选择断路器遮断容量应根据其安装处（ C）来决定。
A、变压器的容量 B、最大负荷C、最大短路电流4、发生三相对称短路时，短路电流中包含（ A ）分量。
A、正序 B、负序 C、零序5、（ B ）绝缘子应定期带电检测“零值”或绝缘电阻。
A、棒式B、悬式和多元件组合支柱式 C针式6、变压器的上层油温不宜超过（ C ）。
A、105℃ B、95℃ C、85℃7、断路器液压机构中的压力表指示的是（ A ）压力。
A、液体 B、氮气 C、空气8、断路器的失灵保护在（ B ）时动作。
A、保护拒动 B、断路器拒动 C、断路器误动9、变压器带（ A ）负荷时电压最高。
A、容性 B、感性 C、阻性10、变电站的母线上装设避雷器是为了（ C ）。

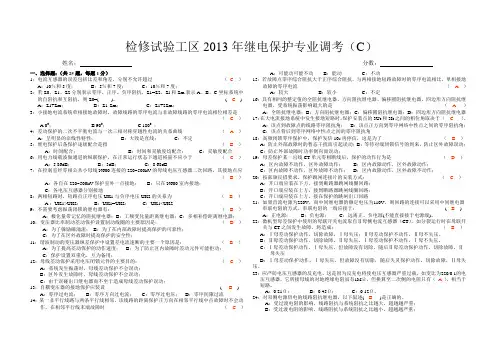

检修试验工区2013年继电保护专业调考（C）姓名：分数：一、选择题：（共25题，每题1分）1：电流互感器的误差包括比差和角差，分别不允许超过（C ）A：10％和5度；B：5％和7度；C：10％和7度；2：若Z0、Z1、Z2分别表示零序、正序、负序阻抗，Z1=Z2，Zl和Zm表示A、B、C坐标系统中的自阻抗和互阻抗，则Z0=( )。
( C ) A：Z1+Zm；B：Z1-Zm；C：Z1+2Zm；3：小接地电流系统单相接地故障时，故障线路的零序电流与非故障线路的零序电流相位相差是（C）A.00；B.900；C.1800；4：差动保护的二次不平衡电流与一次三相对称穿越性电流的关系曲线（ A ）A：呈明显的非线性特性；B：大致是直线；C：不定5：继电保护后备保护逐级配合是指（B）A：时间配合；B：时间和灵敏度均配合；C：灵敏度配合6：用电力线载波做通道的纵联保护，在正常运行状态下通道裕量不应小于（C）A：5.86dB；B：3dB；C：8.68dB7：在控制室经零相公共小母线N600连接的220~500kV的母线电压互感器二次回路，其接地点应（B）A：各自在220~500kV保护室外一点接地；B：只在N600室内接地；C：各电压互感器分别接地8：两相短路时，短路点正序电压UK1与负序电压UK2的关系为（ B ）A.：UK1>UK2；B：UK1=UK2；C：UK1<UK29：不需要考虑振荡闭锁的继电器有：（ B ）A：极化量带记忆的阻抗继电器；B：工频变化量距离继电器；C：多相补偿距离继电器；10：变压器比率制动差动保护设置制动线圈的主要原因是：（D）A：为了躲励磁涌流；B：为了在内部故障时提高保护的可靠性；C：为了在区外故障时提高保护的安全性；11：谐波制动的变压器纵差保护中设置差电流速断的主要一个原因是：（ B ）A：为了提高差动保护的动作速度；B：为了防止区内故障时差动元件可能拒动；C：保护设置双重化，互为备用；12：母线差动保护采用电压闭锁元件的主要目的：（ C ）A：系统发生振荡时，母线差动保护不会误动；B：区外发生故障时，母线差动保护不会误动；C：由于误碰出口继电器而不至于造成母线差动保护误动；13：自耦变压器的接地保护应装设( B) A：零序过电流；B：零序方向过电流；C：零序过电压；D：零序间隙过流14：某一非平行线路与两条平行线相邻，该线路的距离保护正方向在相邻平行线中点故障时不会动作，在相邻平行线末端故障时（ C ）A：可能动可能不动B：能动C：不动15：若故障点零序综合阻抗大于正序综合阻抗，与两相接地短路故障时的零序电流相比，单相接地故障的零序电流（A）A：较大B：较小C：不定16：具有相同的整定值的全阻抗继电器、方向阻抗继电器、偏移圆阻抗继电器、四边形方向阻抗继电器，受系统振荡影响最大的是（A）A：全阻抗继电器；B：方向阻抗继电器；C：偏移圆阻抗继电器；D：四边形方向阻抗继电器17：在大电流接地系统中发生接地短路时，保护安装点的3U0和3I0之间的相位角取决于（C）。
101、为什么要装设发电机意外加电压保护？答:发电机在盘车过程中,由于出口断路器误合闸,突然加电压,使发电机异步启动,它能给机组造成损伤。
因此需要有相应的保护,当发生上述事件时,迅速切除电源。
一般设置专用的意外加电压保护,可用延时返回的低频元件和过流元件共同存在为判据。
该保护正常运行时停用,机组停用后才投入。
当然在异常启动时,逆功率保护、失磁保护、阻抗保护也可能动作,但时限较长,设置专用的误合闸保护比较好。
102、为什么要装设发电机断路器断口闪络保护？答：接在220KV以上电压系统中的大型发电机--变压器组,在进行同步并列的过程中,作用于断口上的电压,随待并发电机与系统等效发电机电势之间相角差δ的变化而不断变化,当δ=180°时其值最大,为两者电势之和。
当两电势相等时,则有两倍的相电压作用于断口上,有时要造成断口闪络事故。
断口闪络除给断路器本身造成损坏,并且可能由此引起事故扩大,破坏系统的稳定运行。
一般是一相或两相闪络,产生负序电流,威胁发电机的安全。
为了尽快排除断口闪络故障,在大机组上可装设断口闪络保护。
断口闪络保护动作的条件是断路器三相断开位置时有负序电流出现。
断口闪络保护首先动作于灭磁,失效时动作于断路失灵保护。
103、为什么要装设发电机启动和停机保护？答:对于在低转速启动或停机过程中可能加励磁电压的发电机,如果原有保护在这种方式下不能正确工作时,需加装发电机启停机保护,该保护应能在低频情况下正确工作。
例如作为发电机--变压器组启动和停机过程的保护,可装设相间短路保护和定子接地保护各一套,将整定值降低,只作为低频工况下的辅助保护,在正常工频运行时应退出,以免发生误动作。
为此辅助保护的出口受断路器的辅助触点或低频继电器触点控制。
104、在母线电流差动保护中,为什么要采用电压闭锁元件？如何实现？答:为了防止差动继电器误动作或误碰出口中间继电器造成母线保护误动作,故采用电压闭锁元件。
电压闭锁元件利用接在每条母线上的电压互感器二次侧的低电压继电器和零序电压继电器实现。

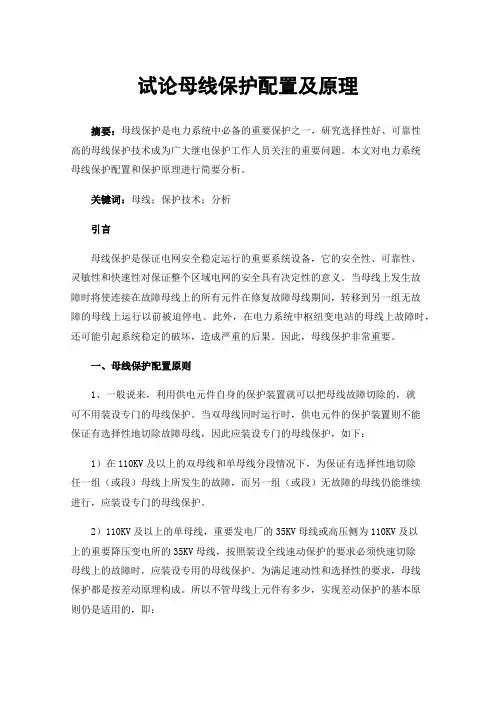

试论母线保护配置及原理摘要：母线保护是电力系统中必备的重要保护之一，研究选择性好、可靠性高的母线保护技术成为广大继电保护工作人员关注的重要问题。
本文对电力系统母线保护配置和保护原理进行简要分析。
关键词：母线；保护技术；分析引言母线保护是保证电网安全稳定运行的重要系统设备，它的安全性、可靠性、灵敏性和快速性对保证整个区域电网的安全具有决定性的意义。
当母线上发生故障时将使连接在故障母线上的所有元件在修复故障母线期间，转移到另一组无故障的母线上运行以前被迫停电。
此外，在电力系统中枢纽变电站的母线上故障时，还可能引起系统稳定的破坏，造成严重的后果。
因此，母线保护非常重要。
一、母线保护配置原则1、一般说来，利用供电元件自身的保护装置就可以把母线故障切除的，就可不用装设专门的母线保护。
当双母线同时运行时，供电元件的保护装置则不能保证有选择性地切除故障母线，因此应装设专门的母线保护，如下：1）在110KV及以上的双母线和单母线分段情况下，为保证有选择性地切除任一组（或段）母线上所发生的故障，而另一组（或段）无故障的母线仍能继续进行，应装设专门的母线保护。
2）110KV及以上的单母线，重要发电厂的35KV母线或高压侧为110KV及以上的重要降压变电所的35KV母线，按照装设全线速动保护的要求必须快速切除母线上的故障时，应装设专用的母线保护。
为满足速动性和选择性的要求，母线保护都是按差动原理构成。
所以不管母线上元件有多少，实现差动保护的基本原则仍是适用的，即：a)在正常运行以及母线范围以外故障时，在母线上所有连接元件中，流入的电流和流出的电流相等，或表示为∑I总=0；b）当母线上发生故障时，所有与电源连接元件都向故障点供给短路电流，而在供电负荷的连接元件中电流等于零，因此∑I总=Id。
c）从每个连接元件中电流的相位来看，在正常运行以及外部故障时，至少有一个元件中的电流相位和其余元件中的电流相位是相反的，具体地说，就是电流流入的元件和电流流出的元件这两者的相位相反。
为什么设置母线充电保护充电的目的明确，就是给另外一段母线供电，不需要复杂的母差保护来干这事，充电保护简单快速可靠。
母联断路器的充电保护属于断路器保护，专为用母联断路器向备用母线充电用。
充电保护整定值很小，动作时间也很短，通过母联给备用母线充电时，假如备用母线有故障，则充电保护瞬时动作，断开母联断路器，防止扩大事故，它也是只切了故障母线，而非故障母线正常运行。
当充电完毕后，母联充电保护需自动退出，因为其定值较小，时限很短，过于灵敏，很容易误动。
此时，只需母差保护和母联过流保护投入进行配合就可以满足要求了！注意，充电之前，要短时退出母差保护，充电完成后，再投入母线差动保护。
母线充电保护一般在新母线或检修后的母线在投入运行前，要投入母线充电保护压板。
用母联断路器对其中一组母线充电，检查新投运的母线或检修后的母线是否有故障。
充电正常后，此压板应退出。
在充电过程中，充电保护是作为线路或母线的主保护而存在。
原因如下：a.新投运或大修后的线路或母线，本身存在一定的电容以及对地电容，在合上母联断路器或一侧断路器后，会产生冲击电流，倘若此时投入纵联差动保护，则合上的断路器里有电流流入线路或母线，而本该流出电流的断路器确因分闸而无电流，有可能造成差动保护误动，致使充电失败。
也正是这个原因，在充电试验时，将纵联差动保护退出。
b.充电保护的定值较小、时限较低，一方面是因为冲击电流本身并不大，二方面是为了更灵敏地保护被充电线路或母线，一旦有绝缘不良等方面的故障，能够迅速断开电源，保护设备。
c.有些保护器的充电保护需手动投退，有些保护器的充电保护内嵌投退逻辑。
投单母方式后就变成了大差，失去了故障母线的选择功能。
母线小差是指该段母线上所连接的所有支路（包括母联和分段开关）电流所构成的差动回路。
大差用于判别母线区内和区外的故障，小差用于故障母线的选择。
1母线充电保护原理？（电厂电气）当任一组母线检修后再投入之前，利用母联断路器对该母线进行充电试验时可投入母联充电保护，当被试验母线存在故障时，利用充电保护切除故障。
为什么设置母线充电保护充电的目的明确，就是给另外一段母线供电，不需要复杂的母差保护来干这事，充电保护简单快速可靠。
母联断路器的充电保护属于断路器保护，专为用母联断路器向备用母线充电用。
充电保护整定值很小，动作时间也很短，通过母联给备用母线充电时，假如备用母线有故障，则充电保护瞬时动作，断开母联断路器，防止扩大事故，它也是只切了故障母线，而非故障母线正常运行。
当充电完毕后，母联充电保护需自动退出，因为其定值较小，时限很短，过于灵敏，很容易误动。
此时，只需母差保护和母联过流保护投入进行配合就可以满足要求了！注意，充电之前，要短时退出母差保护，充电完成后，再投入母线差动保护。
母线充电保护一般在新母线或检修后的母线在投入运行前，要投入母线充电保护压板。
用母联断路器对其中一组母线充电，检查新投运的母线或检修后的母线是否有故障。
充电正常后，此压板应退出。
在充电过程中，充电保护是作为线路或母线的主保护而存在。
原因如下：a.新投运或大修后的线路或母线，本身存在一定的电容以及对地电容，在合上母联断路器或一侧断路器后，会产生冲击电流，倘若此时投入纵联差动保护，则合上的断路器里有电流流入线路或母线，而本该流出电流的断路器确因分闸而无电流，有可能造成差动保护误动，致使充电失败。
也正是这个原因，在充电试验时，将纵联差动保护退出。
b.充电保护的定值较小、时限较低，一方面是因为冲击电流本身并不大，二方面是为了更灵敏地保护被充电线路或母线，一旦有绝缘不良等方面的故障，能够迅速断开电源，保护设备。
c.有些保护器的充电保护需手动投退，有些保护器的充电保护内嵌投退逻辑。
投单母方式后就变成了大差，失去了故障母线的选择功能。
母线小差是指该段母线上所连接的所有支路（包括母联和分段开关）电流所构成的差动回路。
大差用于判别母线区内和区外的故障，小差用于故障母线的选择。
1母线充电保护原理？（电厂电气）当任一组母线检修后再投入之前，利用母联断路器对该母线进行充电试验时可投入母联充电保护，当被试验母线存在故障时，利用充电保护切除故障。
母联充电保护有专门的起动元件。
在母联充电保护投入时，当母联电流任一相大于母联充电保护整定值时，母联充电保护起动元件动作去控制母联充电保护部分。
当母联断路器跳位继电器由“1”变为“0”或母联TWJ=1 且由无电流变为有电流(大于0.04In)，或两母线变为均有电压状态，则开放充电保护300ms，同时根据控制字决定在此期间是否闭锁母差保护。
在充电保护开放期间，若母联电流大于充电保护整定电流，则将母联开关切除。
母联充电保护不经复合电压闭锁。
另外, 如果希望通过外部接点闭锁本装置母差保护，将“投外部闭锁母差保护”控制字置1。
装置检测到“闭锁母差保护”开入后，闭锁母差保护。
该开入若保持1s 不返回，装置报“闭锁母差开入异常”，同时解除对母差保护的闭锁什么是纵联差动保护？（电厂电气）纵联差动保护采用差动继电器作保护的测量元件，用来比较被保护元件各端电流的大小和相位之差，从而判断保护区内是否发生短路。
由于纵联差动保护只在保护区内短路时才动作，不存在与系统中相邻元件保护的选择性配合问题，因而可以快速切除整个保护区内任何一点的短路，这是它的可贵优点。
但是，为了构成纵联差动保护装置，必须在被保护元件各端装设电流互感器，并将它们的二次线圈用辅助导线连接起来，接差动继电器。
由于受辅助导线条件的限制，纵向连接的差动保护仅限于用在短线路上，对于发电机、变压器及母线等，则可广泛采用纵联差动保护实现主保护充电保护母联充电保护指当任一组母线检修后再投入之前，利用母联断路器对该母线进行充电试验时可以投入母联充电保护，当被试验母线存在故障时，利用充电保护切除故障。
母联充电保护有专门的起动元件，在充电保护投入时，检测母联断路器跳位继电器由“1”变为“0”或母联TWJ=1且由无电流变为有电流等则开放充电保护300ms。
同时根据控制字决定是否闭锁母差保护。
当母联电流任一相大于母联充电保护整定值时，将母联开关切除，母联充电保护经过复合电压闭锁。
设两段的意义在于对母带带变压器充电。
I段按躲过变压器励磁涌流整定，II段按空充母线整定，但带延时躲过变压器励磁涌流。
有的母差保护只有一段，有的是两段，断路器保护设两段。
母联（分段）充电保护与过流保护在广东电网主要用于新设备、间隔、厂站的投产启动工作。
在这种情况下主要考虑可靠性、灵敏性与速动性，确保快速而有选择地断开有故障的母线，充电保护一般在断路器手合瞬间投入，展宽一定时间（200-300mS）后自动退出。
为了更可靠地切除被充电母线上的故障，充电、过流保护不经电压闭锁，防止某些条件下电压元件不能开放而导致充电保护、过流保护无法切除故障。
充电保护设置瞬时跳闸和延时跳闸的回路，运行单位可以根据现场情况，结合充电一次电气元件的特点，入考虑充电主变压器躲励磁涌流，充电母线躲开关不同期时间等，设置一定的延时。
充电保护设I、II段，为吸取教训，为避免误动作事件（假如出口压板只有一块时），该两值应整定一致。
此外，母联充电保护是进行一次元件充电操作时系统唯一的主保护，主保护动作必须启动失灵，利用失灵保护，可在充电保护动作而母联、分段断路器失灵时有效隔离故障点，避免事故范围的扩大，符合220kV以上系统采用“近后备”配置原则。
为了更可靠地切除被充电母线上的故障，在母联开关或母线分段开关上设置相电流或零序电流保护，作为专用的母线充电保护。
如果母联合于有故障的母线，充电保护会立即跳开母联。
而当充电保护一投入时，充电保护就去闭锁母差保护，以防母联合于故障母线时，母差动作跳开所有出线，扩大事故范围。
充电保护并不是要防止母差拒动。
恰恰是为了闭锁母差。
母线充电良好后，该保护应退出运行，因其定值较小，时限短，过于灵敏，容易误动。
为防止运行人员误投或漏退充电保护，充电保护由回路实现：仅在运行人员合母联开关的同时，自动投入，并展宽一定时限后自动退出。
母联充电保护有着广泛的用途。
可以提供长、短两个延时的定值，以用于充主变、充母线、充线路等多种情况。
差动保护原理最佳答案差动保护差动保护是利用基尔霍夫电流定理工作的，当变压器正常工作或区外故障时，将其看作理想变压器，则流入变压器的电流和流出电流（折算后的电流）相等，差动继电器不动作。
当变压器内部故障时，两侧（或三侧）向故障点提供短路电流，差动保护感受到的二次电流和的正比于故障点电流，差动继电器动作。
差动保护原理简单、使用电气量单纯、保护范围明确、动作不需延时，一直用于变压器做主保护。
另外差动保护还有线路差动保护、母线差动保护等等。
变压器差动保护是防止变压器内部故障的主保护。
其接线方式，按回路电流法原理，把变压器两侧电流互感器二次线圈接成环流，变压器正常运行或外部故障，如果忽略不平衡电流，在两个互感器的二次回路臂上没有差电流流入继电器，即：iJ ＝ibp＝iI-iII=0。
如果内部故障，如图ZD点短路，流入继电器的电流等于短路点的总电流。
即：iJ=ibp=iI2+iII2。
当流入继电器的电流大于动作电流，保护动作断路器跳闸。
什么是母线完全差动保护?什么是母线不完全差动保护?最佳答案母线差动保护基本原理,用通俗的比喻，就是按照收、支平衡的原理进行判断和动作的。
因为母线上只有进出线路，正常运行情况，进出电流的大小相等，相位相同。
如果母线发生故障，这一平衡就会破坏。
有的保护采用比较电流是否平衡，有的保护采用比较电流相位是否一致，有的二者兼有，一旦判别出母线故障，立即启动保护动作元件，跳开母线上的所有断路器。
如果是双母线并列运行，有的保护会有选择地跳开母联开关和有故障母线的所有进出线路断路器，以缩小停电范围。
母线差动保护母线差动保护用通俗的定义，就是按照收、支平衡的原理进行判断和动作的。
分母线完全差动保护和不完全差动保护。
原理因为母线上只有进出线路，正常运行情况，进出电流的大小相等，相位相同。
如果母线发生故障，这一平衡就会破坏。
有的保护采用比较电流是否平衡，有的保护采用比较电流相位是否一致，有的二者兼有，一旦判别出母线故障，立即启动保护动作元件，跳开母线上的所有断路器。
如果是双母线并列运行，有的保护会有选择地跳开母联开关和有故障母线的所有进出线路断路器，以缩小停电范围。
母线完全差动保护和母线不完全差动保护母线完全差动保护是将母线上所有的各连接元件的电流互感器按同名相、同极性连接到差动回路，电流互感器的特性与变比均应相同，若变比不能相同时，可采用补偿变流器进行补偿，满足ΣI=0。
差动继电器的动作电流按下述条件计算、整定，取其最大值：1)、躲开外部短路时产生的不平衡电流；2)、躲开母线连接元件中，最大负荷支路的最大负荷电流，以防止电流二次回路断线时误动。
母线不完全差动保护只需将连接于母线的各有电源元件上的电流互感器，接入差动回路，在无电源元件上的电流互感器不接入差动回路。
因此在无电源元件上发生故障，它将动作。
电流互感器不接入差动回路的无电源元件是电抗器或变压器。
母线完全差动保护的主要优缺点母线完全差动保护的优点是：1、各组成元件和接线比较简单，调试方便，运行人员易于掌握。
2、采用速饱和变流器可以较有效地防止由于区外故障一次电流中的直流分量导致电流互感器饱和引起的保护误动作。
3、当元件固定连接时母线差动保护有很好的选择性。
4、当母联断路器断开时母线差动保护仍有选择能力;在两条母线先后发生短路时母线差动保护仍能可靠地动作。
母线完全差动保护的缺点为：1、方式破坏时,如任一母线上发生短路故障,就会将两条母线上的连接元件全部切除。
因此,它适应运行方式变化的能力较差。
2、由于采用了带速饱和变流器的电流差动继电器,其动作时间较慢(约有30-40毫秒的动作延时),不能快速切除故障。
3、如果启动元件和选择元件的动作电流按避越外部短路时的最大不平衡电流整定,其灵敏度较低。
什么是固定连接方式的母线完全差动保护?双母线同时运行方式，按照一定的要求，将引出线和有电源的支路分配固定连接于两条母线上，这种母线称为固定连接母线。
这种母线的差动保护称为固定连接方式的母线完全差动保护。
对它的要求是一母线故障时，只切除接于该母线的元件，另一母线可以继续运行，即母线差动保护有选择故障母线的能力。
当运行的双母线的固定连接方式被破坏时，该保护将无选择故障母线的能力，而将双母线上所有连接的元件切除。
什么是母联电流相位比较式母线差动保护?母联电流相位比较式母线差动保护，主要是在母联开关上使用比较两电流相量的方向元件，引入的一个电流量是母线上各连接元件电流的相量和即差电流，引入的另一个电流量是流过母联开关的电流。
在正常运行和区外短路时差电流很小，方向元件不动作；当母线故障不仅差电流很大且母联开关的故障电流由非故障母线流向故障母线，具有方向性，因此方向元件动作且具有选择故障母线的能力。
