热处理炉型号含义内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.摘要：生产中常用到的热处理炉型号主要包括：淬火炉、退火炉、正火炉、回火炉等；燃气热处理炉一般是指：采用管道天然气、压缩天然气（CNG）、液化天然气（LNG）燃料做热源.生产中常用到的热处理炉型号主要包括：淬火炉、退火炉、正火炉、回火炉等；燃气热处理炉一般是指：采用管道天然气、压缩天然气（CNG）、液化天然气（LNG）燃料做热源，那么，看一下燃气热处理炉设备结构组成：1、燃气热处理炉以天然气为介质，通过特殊设计、制作的天然气烧嘴燃烧加热，最高温度1200℃；燃气热处理炉2、炉体骨架由各种大中型型钢组合焊接而成，外壳封板为彩钢板，高铝全纤维耐火甩丝毯模块为炉衬，密封节能效果明显；台车骨架由各种大型工字钢、槽钢、角钢及厚钢板等组合焊接而成；3、台车驱动可靠，传动系统采用电机-减速机，安装方式为轴装式，结构紧凑、装配牢固、进出灵活、操作简单、维修方便；4、台车耐火砌体采用高铝定型砖结构，与炉体密封效果好，耐压强度高。
台车面铝型材散热器的搁置垫铁供堆放工件用。
台车帮板全部采用浇筑件，保证车体不变形及耐用性。
炉车与炉衬的密封采用自动压紧结构。
侧密封的开、闭与炉车进出连锁；5、炉门采用高铝全纤维耐火甩丝毯与型钢组合框架结构，电动葫芦升降，炉门密封机构采用长短杠杆弹簧式自动压紧凸轮机构和软边密封装置。
箱式退火炉的用途：主要用钢制工件的淬火、正火、退火等常规热处理之用的专用设备。
箱式退火炉的特点：电炉装载量大、生产率高，特别适用于小、中型机件的热处理加热用，节能达30％，炉温均匀，智能数显表pid自动控制炉温，精密高；电炉装御料方便，操作条件好；炉门与炉体的密封为自动密封，无需人工密封；电炉设有连锁保护装置，可防止因误操作而发生的故障及事故。
冷轧钢带65mn全氢罩式炉球化退火工艺研究及应用1 概述冷轧钢带65Mn是一种高强度、高硬度的低合金钢，因其卓越的机械性能被广泛应用于机械制造等行业。
然而，冷轧后的钢带会产生强烈的应力，影响其机械性能和形状稳定性，需要进行球化退火处理。
本文研究了全氢罩式炉球化退火工艺及其应用。
2 全氢罩式炉球化退火工艺原理全氢罩式炉球化退火工艺是一种常用的球化退火工艺。
该工艺采用氫气作为炉内退火气体，将钢带置于全氢罩式炉内进行加热、保温和冷却。
由于氫氣分子小，能够快速渗透进入钢带内部，有效降低钢带的内部应力和硬度。
在实际操作中，将退火炉内加入一定量的氫氣，形成一定浓度的氫氣氛，将钢带置于在高温氫氣氛中进行加热，使钢带达到退火温度，并保持一定时间，然后在氫氣氛中冷却至室温，即完成了球化退火处理。
3 全氢罩式炉球化退火工艺的优点（1）钢带表面无氧化皮、无碳化物和无金属污染，有利于表面质量的提高和后续加工处理的降低。
（2）由于氫氣分子小，能够有效渗透进入钢带内部，减少内部氧化并降低内应力和硬度，同时还能降低球化退火温度，大大缩短生产周期和能耗。
（3）由于球化退火温度降低，钢带在退火过程中具有良好的韧性和塑性，使得其具有更好的加工性能和形状稳定性。
4 实验分析为了研究全氢罩式炉球化退火工艺的适用性，我们在实验室进行了一系列实验。
首先，我们制备了一批65Mn冷轧钢带，将其分成两组，一组采用常规的空气球化退火，另一组采用全氢罩式炉球化退火。
退火处理后，我们对两组样品进行性能测试，得到如下结果。
对比两组样品的硬度和拉伸强度，我们可以发现，采用全氢罩式炉球化退火的样品的硬度和拉伸强度均显著低于常规空气球化退火的样品。
这说明，全氢罩式炉球化退火能够有效降低外部和内部应力，同时还能提高钢材的韧性和塑性，使其更适合进行后续加工。
5 工业应用全氢罩式炉球化退火工艺具有广泛的工业应用价值。
例如在汽车、航空、军工等高端制造领域，对冷轧钢带的机械性能要求极高，采用全氢罩式炉球化退火工艺能够满足这些行业对钢材性能、品质和稳定性的要求。
退火炉操作手册编制：审核：批准：日期：爱协林工业炉工程（北京）有限公司目录1.综述 12.安全说明书 53.设备的技数数据124.设备结构介绍155.控制及操作186.开炉操作347.停炉438.安全事项及故障处理469.维修保养5710.简短操作说明58 1. 综述1.1前言本操作说明介绍了对炉子及配属设备的结构及功能，提供了设备安全操作所必需的相关安全知识。
按照相关的法律规程，本操作说明必须存放在合适的位置，以便操作人员随时取用。
设备投产之前，所有操作者必须仔细阅读本操作说明，并经过充分培训方可上岗操作。
相关培训必须定期重复进行，培训要特别重点强调各种危险情况的可能性，及出现故障时的紧急措施。
保修期内，用户必须将各种运行数据及完成的各项维修保养工作记入炉子运行记录本内，该记录本卖方将随设备提供。
相应的各种故障报警也要作记录。
完整的运行数据和维修记录是用户得到保修的前提条件。
本操作说明的版权属于AICHELIN工业炉公司，AICHELIN公司有权随时对其进行全部或部分修改。
1.2地址、电话本公司的垂询和联系电话如下：爱协林工业炉工程（北京）有限公司AICHELIN INDUSTRIAL FURNACE ENGINEERING（BEIJING）CO. LTD.电话号码：传真号：订购备件时请注明设备出厂编号，零件型号。
1.3相关标准本套设备按照以下法规设计制造及安装操作：工业标准（贸易规则）DVGWIEC---规则VDI—规则DIN—规则以上未能详列所有标准。
安装使用时，也必须遵循当地的法律法规。
1.4本操作说明的适用范围本操作说明适用于按照出厂编号SY0203交付的整套设备，以及设备验收之前移交给用户的各种附件。
未经AICHELIN允许，用户善自使用其它备件引起的设备损坏或故障，我们有权拒绝法律索赔。
1.5安装概述到货检查及验收承运人将货物运到指定地点后，首先检查外观有无损坏。
到货后，拆去包装检查内部设备及附件有无运输损坏。
SSRJ 标准 标题:球化退火炉作业施工说明书第1次修订、目 的：确保操作者能正确、安全使用设备，使设备维持在良好的状态，延长设备使用时间，防止意外事件发生。
二、操作流程:三、操作标准:1、上料:(1) 、上料前先将托盘整齐摆放在进料台上，并以四方铁扣将托盘之间搭接牢靠;(2) 、按工令需求将待退火线材吊至进料台上， 按规定摆放整齐，每柱线材加挂金属铁随线材流转，并取下线材原标示牌，在其右上方写上金属牌号。
批式炉：小线每炉20-28件，中号炖管每炉6-10柱，大号墩关5-7柱。
装线时每柱不能超过8吨(4件)，第5件待炖管吊至进料台上后用吊钩吊起加在炖管上。
SBP 炉：小线每炉3件，中号炖管每炉1柱，装线时每柱不能超过8吨。
(3)、将退火炉编号、线径、重量、 操作员、日期、判定等编写于标示牌后，将标示牌上的相关数据抄在《退火生产日报表》(PC103I )上，将退火制程领料输入与ERP 系 统中的“下制程领用输入”线材摆放位置及退火炉编号见附图。
2、入料:批式炉：确认进料自控行程开关(LS2)处于自动入料状态(计算机画面显示为黄色方形图案)。
当上一炉出料完成后，前夹臂、前炉门依次打开，自动入料。
行程开关(LS4)动作后，前炉门、前夹臂依次关闭，入料结束SBP 炉:当上一炉线材退火完工后，手动把SBP 炉盖打开，用行车把炉内线材吊出后,再把需退火的线材吊入炉内，打开废气排放烟囱。
(1)、(2)、球化退火炉作业施工说明书盛世瑞金紧固件有限公司15.12.3015.12.2815.12.27SSRJ 标准 标题:球化退火炉作业施工说明书第1次修订3、运行程序:（1）、批式炉:主炉升温达670r 时，将检测合格的RX 气体（1022A 的小线30M/h ，中碳及铬钼钢线 材50M/h ）及NI 小流量（50M/h ）送入主炉内，废气排放烟囱关闭 2/3。
到达保温温 度时，1022A 的小线退火线关闭RX 气体，中碳及铬钼钢线材 RX 气体流量改为30M/h 。
球化退火温度一、什么是球化退火温度？球化退火温度（Spheroidizing Annealing Temperature）是指在钢铁加工过程中，将低碳钢或合金钢加热到一定温度下，使其晶粒变得圆形和均匀，从而提高钢铁的韧性和塑性。
二、球化退火温度的作用1.提高钢铁的韧性和塑性低碳钢或合金钢经过球化退火后，晶粒变得圆形和均匀，这样可以使其更容易弯曲、拉伸等变形操作。
因此，在制造各种零件时，需要使用具有较高韧性和塑性的材料。
2.改善表面质量通过球化退火处理后的低碳钢或合金钢表面光滑平整，没有明显的缺陷和裂纹。
这对于一些对表面质量要求较高的零件来说非常重要。
3.减少加工难度由于经过球化退火处理后的低碳钢或合金钢更容易弯曲、拉伸等变形操作，并且表面质量也更好，因此可以减少加工难度。
三、如何确定球化退火温度1.根据钢铁的成分和用途不同成分的低碳钢或合金钢需要不同的球化退火温度，一般来说，低碳钢的球化退火温度在720℃-780℃之间，合金钢的球化退火温度在800℃-850℃之间。
同时，还要考虑到钢铁的用途，例如制造弹簧、轴承等需要较高韧性和塑性的零件时，需要选择较低的球化退火温度。
2.根据加热速率和保温时间加热速率和保温时间也会影响球化退火效果。
一般来说，加热速率应该控制在5℃/min以下，保温时间应该根据材料厚度和规格来确定。
3.通过实验确定最终确定球化退火温度还需要通过实验来验证。
可以将样品加热到不同温度下进行试验，通过观察晶粒形态、硬度等指标来确定最佳球化退火温度。
四、如何进行球化退火处理1.准备工作首先需要将材料表面清洗干净，并去除表面氧化物等杂质。
然后将材料放入球化退火炉中，加热到预定的温度。
2.加热处理在达到预定的温度后，需要控制好加热速率和保温时间，使材料充分球化退火。
一般来说，保温时间应该根据材料的厚度和规格来确定。
3.冷却处理球化退火处理完成后，需要将材料从球化退火炉中取出，并进行冷却处理。
一、化退火楷述
球化退火主要的目的，是希望藉由热处理使钢铁材料内部的层状或网状碳化物凝聚成为球状，使改善钢材之切削性能及加工塑性，特别是高碳的工具钢，轴承钢更是需要此种退火处理。
常见的球化退火处理包括：（1）在钢材A1温度的上方、下方反覆加热、冷却数次，使A1变态所析出的雪明碳铁，继续附著成长在上述球化的碳化物上；（2）加热至钢材A3或Acm温度上方，始碳化物完全固溶於沃斯田体后急冷，再依上述方法进行球化处理。
使碳化物球化，尚可增加钢材的淬火后韧性、防止淬裂，亦可改善钢材的淬火回火后机械性质、提高钢材的使用寿命。
二、球化退火(spheroidizeannealing)
将钢中珠光体内的片层状渗碳体和先共析渗碳体转化为均匀分布于铁素体基体上的球状或粒状碳化物以获得球状珠光体的热处理方法，是不完全退火的一种。
因为片状渗碳体表面积大，处于不稳定状态，硬度比较高，切削加工后零件的表面粗糙度高，淬火过程中工件容易变形和开裂。
而球状碳化物有最小界面，能量最低，处于稳定的平衡状态，硬度低，切削性能好，韧性高，冷加工能力大，淬火时工件不易变形和开裂。
因此，碳素工具钢、一部分合金工具钢和滚珠轴承钢钢材都应经过球化退火才能交货。
根据钢种和退火目的，球化退火可分以下几种：
(1)普通球化退火，即将钢加热到730～740℃保温足够时间，然后
以小于20℃／h的速度缓冷到650℃出炉。
这种退火工艺适用于共析成分附近的碳素工具钢。
(2)周期球化退火，也叫循环退火。
它是在A、点附近的温度反复进行加热和冷却，一般进行3～4个周期，使片状珠光体在几次溶解一析出的反复过程中，碳化物得以球化。
该工艺生产周期较长，操作不方便，难以控制，适用于片状珠光体比较严重的钢。

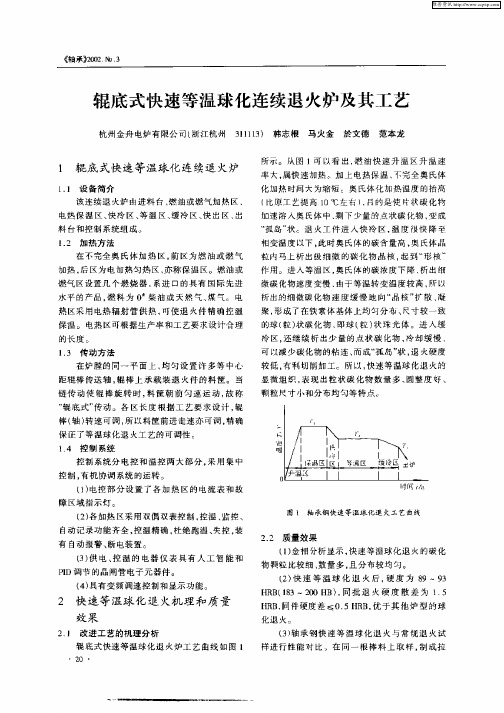

(3)等温球化退火。
一般加热到800±l0℃，保温后快冷到700±10℃(A1附近)再进行较长时间保温，之后，以30～50℃／h的速度冷却到600℃出炉。
一般轴承钢多采用此工艺。
(4)变形-球化退火。
将塑性变形与球化退火工艺结合在一起，由于塑性变形的作用，钢内位错密度和畸变能增加，促使片状碳化物在退火时加速溶断和球化，从而加快球化速度，缩短球化退火时间。
根据变形制度的不同，又可分为：(1)将钢材加热到A cm和A c1，之间的温度进行塑性变形，然后冷却到稍低于A c1，温度进行球化退火；(2)钢材在高温终轧后快冷到一定温度后直接进行等温处理的球化退火；(3)钢材冷变形后加热到稍低于A c1，温度而进行的球化退火。
球化退火的加热温度是影响球化程度完全与否的关键因素。
加热温度选择合适，既能保证片状珠光体消失，又能保留一部分未完全溶于奥氏体的碳化物，作为球化核心，最终形成较粗大的颗粒状碳化物的正常球化组织。
奥氏体化温度很高时，碳化物全部溶解并均匀化，冷却后总是得到片状球光体。
冷却速度直接影响状碳化物颗粒的大小和均匀性。
冷却太快，碳化物颗粒太细，并有形成片状碳化物的可能，
使硬度偏高。
冷却过慢时碳化物颗粒又过于粗大。
球化前的珠光体细薄、碳化物细小而分散时，经形变热处理而得到的退化珠光体组织等最易于球化，并能缩短球化时间，提高球化质量和钢的疲劳寿命。
球化退火（Spheroidizing）：
球化退火主要用于过共析的碳钢及合金工具钢（如制造刃具，量具，模具，轴承钢等所用的钢种）。
其主要目的在于降低硬度，改善切削加工性，并为以后淬火作好准备。
这种工艺有利于塑性加工和切削加工，还能提高机械韧性。
尤其对于轴承钢、工具钢等钢种而言，如在淬火前实施球化退火，即可获得下列效果：
轴承钢
淬火效果均一；
减少淬火变形；
提高淬火硬度；
改善工件切削性能；
提高耐磨性和抗点蚀性等轴承的性能。
工具钢
淬火效果均一；
抑制淬裂、淬弯等现象；
提高耐磨性、刀刃锋利程度及使用寿命。
