GUD8矿用本安型位置传感麻城施迈赛工业自动化有限公司---------------------------------------------------------------------------------------------- 一、GUD8矿用本安型位置传感器与KXB127W矿用隔爆兼本安型弯道道岔报警器或ZJX127K矿用隔爆兼本安型道口信号控制器联接使用时适用于煤矿井下机车运行的道岔附近。

二、GUD8矿用本安型接近开关、GUD8防爆磁性接近开关二、执行标准Q/JNSL004-2012 GUD8矿用本安型位置传感器。

三、工作环境条件传感器在下列环境条件下应能正常工作：a) 温度：-20℃～85℃；b) 相对湿度：≤95%（+25℃）；c) 大气压力：80kPa～106kPa；d) 适用于煤矿井下有煤尘及甲烷爆炸性气体的危险场所，但无破坏绝缘的腐蚀性气体的场合。

传感器能承受的最恶劣的贮运条件：a) 贮存温度：-40℃～85℃；b) 振动：50m/s2；c) 冲击：500m/s2。

四、主要技术特征1、产品型号含义：G U D 8动作距离（mm）磁控原理测量物体位置1.传感器2、型式：矿用本安型；标志：ExibI。

3、外壳材质为H62 铜材，壳体内有全密封传感器机芯。

；4.重量：0.6kg。

五、工作原理GUD8传感器亦称干簧管，是有触点无源开关元件，它利用磁场控制，有磁接通无磁断，利用这种受控开关特性来控制电路工作或检测机械运动状态。

六、主要性能a)传感器接点容量：DC12V-24V/0.5A；)接近传感器阻值：接通电阻≤1Ω，断开电阻≥100MΩ；c)动作距离：0~100mm；d)动作性能：当磁钢运动到传感器动作范围时内部开关接通，返回到动作范围之外时，内部开关断开。

七、安装传感器用于经检验合格的本安电路中与弯道道岔报警器和道口信号控制装置联合使用，安装在煤矿井下机车运行的道岔处，保证机车运动：距传感器距离10-100mm，传感器输出闭合，距离传感器>100mm，传感器输出断开。

干簧管传感器简介干簧管传感器（Reed Switch Sensor），又称簧片开关传感器，是一种基于磁敏原理的开关传感器，广泛应用于自动控制系统中。

它由一个微小的可导电金属片和一个环形磁铁组成，当有外部磁场作用于磁铁时，金属片就会闭合，当磁场消失时，金属片则会断开。

原理干簧管传感器的工作原理基于磁敏效应。

在一个玻璃管中，有一对细长而平直的金属片，金属片之间有一个微小的间隙。

金属片上有着特殊处理的镁含量高的合金，它们的接触面精密研磨，以保证接触良好。

当没有外部磁场作用于传感器时，金属片之间保持断开状态。

当靠近传感器的外部磁场强度足够大时，金属片之间的间隙内的磁感应强度会超过金属片自身的矫顽力，导致金属片吸附在一起，断开状态就会变成闭合状态。

当外部磁场消失时，金属片之间的磁感应强度变小，金属片又会分离，回到断开状态。

特点1.低功耗: 干簧管传感器不需要外部供电，只有在磁场变化时才会产生电信号。

2.快速响应: 干簧管传感器的响应速度非常快，可以在微秒级别内完成闭合和断开的动作。

3.高可靠性: 干簧管传感器的金属片之间没有机械接触，几乎不存在磨损和疲劳现象，因此具有很高的可靠性和长寿命。

4.防腐蚀: 干簧管传感器的金属片和磁铁都是封装在玻璃管中的，可以有效防止腐蚀和氧化。

5.多种封装形式: 干簧管传感器可以根据不同的应用场景和要求，选择不同的封装形式，如直插式、贴片式、直焊式等。

应用干簧管传感器由于其低功耗、快速响应和高可靠性等特点，被广泛应用于各种自动控制系统中，特别是在磁感应开关、安全系统、自动识别装置等领域有着重要的作用。

以下是干簧管传感器的一些常见应用场景：1.磁感应开关：干簧管传感器可以作为磁感应开关，用于检测门窗的开闭状态。

当门窗关闭时，传感器处于闭合状态，表示门窗关闭；当门窗打开时，传感器处于断开状态，表示门窗打开。

2.安全系统：干簧管传感器可以与磁铁组合使用，用于检测门窗的入侵。

当门窗被打开时，磁铁与传感器之间的磁场消失，传感器会产生信号，触发安全系统。

干簧管制造工艺干簧管是一种常用于电子设备中的传感器元件，它由玻璃管、绕组、铁芯和永磁体组成。

干簧管制造工艺是指将这些组成部分经过一系列的加工和组装步骤，最终制造出功能完善的干簧管的过程。

制造干簧管的第一步是制备玻璃管。

玻璃管通常由硼硅玻璃制成，具有良好的密封性和耐高温的特性。

制备玻璃管的过程包括玻璃粉的配料、熔化、拉制、切割和焖烧等步骤。

经过这些步骤，制备出的玻璃管具有一定的尺寸和形状。

接下来，制造干簧管的第二步是制备绕组。

绕组是干簧管的重要组成部分，它负责感应外部磁场并产生电信号。

绕组通常采用细导线缠绕在玻璃管的内部，绕组的长度和匝数会影响干簧管的灵敏度和输出信号的稳定性。

制备绕组的过程包括选用合适的导线、绕线机器的调试和绕线的精准控制等步骤。

然后，制造干簧管的第三步是制备铁芯。

铁芯是干簧管的另一个重要组成部分，它负责增强磁场的感应效果。

铁芯通常采用软磁材料制成，如铁氧体等。

制备铁芯的过程包括选材、切割、打磨和磁化等步骤。

经过这些步骤，制备出的铁芯具有一定的形状和磁导率。

制造干簧管的最后一步是组装。

组装是将之前制备好的玻璃管、绕组、铁芯和永磁体等组件进行装配，最终形成完整的干簧管。

组装的过程包括粘合、焊接、调试和封装等步骤。

通过这些步骤，干簧管的各个组成部分能够紧密结合，并且保证干簧管的正常工作。

除了以上的制造步骤，还有一些辅助工艺在干簧管制造过程中起到重要的作用。

例如，氧化处理可以提高玻璃管的密封性和耐高温性能；磁化处理可以增强铁芯的磁导率；环境测试可以确保干簧管在不同环境条件下的稳定性和可靠性。

总结起来，干簧管制造工艺包括玻璃管制备、绕组制备、铁芯制备、组装和辅助工艺等多个步骤。

这些步骤需要精确的工艺控制和严格的质量管理，以确保制造出的干簧管具有稳定的性能和可靠的品质。

干簧管的制造工艺在电子设备中具有广泛的应用，并在现代科技领域发挥着重要的作用。

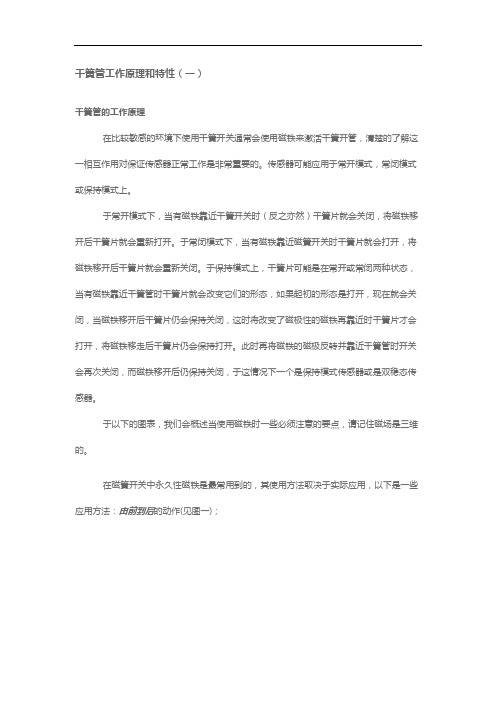

干簧管工作原理和特性（一）干簧管的工作原理在比较敏感的环境下使用干簧开关通常会使用磁铁来激活干簧开管，清楚的了解这一相互作用对保证传感器正常工作是非常重要的。

传感器可能应用于常开模式，常闭模式或保持模式上。

于常开模式下，当有磁铁靠近干簧开关时（反之亦然）干簧片就会关闭，将磁铁移开后干簧片就会重新打开。

于常闭模式下，当有磁铁靠近磁簧开关时干簧片就会打开，将磁铁移开后干簧片就会重新关闭。

于保持模式上，干簧片可能是在常开或常闭两种状态，当有磁铁靠近干簧管时干簧片就会改变它们的形态，如果起初的形态是打开，现在就会关闭，当磁铁移开后干簧片仍会保持关闭，这时将改变了磁极性的磁铁再靠近时干簧片才会打开，将磁铁移走后干簧片仍会保持打开。

此时再将磁铁的磁极反转并靠近干簧管时开关会再次关闭，而磁铁移开后仍保持关闭，于这情况下一个是保持模式传感器或是双稳态传感器。

于以下的图表，我们会概述当使用磁铁时一些必须注意的要点，请记住磁场是三维的。

在磁簧开关中永久性磁铁是最常用到的，其使用方法取决于实际应用，以下是一些应用方法：由前到后的动作(见图一)；图一，展示了磁铁由前向后的移动是干簧开关的状态变化。

旋转动作(见图二)；图二，显示了一个干簧管在磁铁做旋转动作时的状态变化。

环状磁铁平行移动(见图三)；图三，让干簧开关穿过环状磁铁中心显示出开闭点。

使用磁屏蔽片来改变磁通流(见图四)图四，磁屏蔽经过干簧管和永久磁铁缩之间时分流了可以干扰干簧开关开合的磁力线。

绕轴转动(见图五)；图五，做绕轴转动的磁铁对干簧开关开合的干扰。

干簧管工作原理和特性（二）平行动作(见图1，图2，图3，图4，图5)；与以上的垂直运动相结合(见图6，图7，图8，图9)；在我们探讨每一个方法前，首先要清楚各种状态干簧管及磁铁位置间的关系以及他们在开或合状态下的特性。

根据干簧管尺寸与磁场强度的不同，开关的开合点也会有相应的改变。

首先我们来先考虑磁铁与干簧管（磁簧开关）是平行安放的情况。

干簧管附：干簧管的主要性能指标干簧管（Reed Switch）也称舌簧管或磁簧开关，是一种磁敏的特殊开关，是干簧继电器和接近开关的主要部件。

干簧管于1936年由贝尔电话实验室的沃尔特。

埃尔伍德（Walter B. Ellwood）发明，他本人于1940年6月27日在美国申请专利，专利号为2264746。

干簧管简介干簧管通常有两个软磁性材料做成的、无磁时断开的金属簧片触点，有的还有第三个作为常闭触点的簧片。

这些簧片触点被封装在充有惰性气体(如氮、氦等)或真空的玻璃管里，玻璃管内平行封装的簧片端部重叠，并留有一定间隙或相互接触以构成开关的常开或常闭触点。

干簧管比一般机械开关结构简单、体积小、速度高、工作寿命长；而与电子开关相比，它又有抗负载冲击能力强等特点，工作可靠性很高。

2工作原理干簧管的工作原理非常简单，两片端点处重叠的可磁化的簧片、密封于一玻璃管中，两簧片分隔的距离仅约几个微米，玻璃管中装填有高纯度的惰性气体，在尚未操作时，两片簧片并未接触、外加的磁场使两片簧片端点位置附近产生不同的极性，结果两片不同极性的簧片将互相吸引并闭合。

依此技术可做成非常小尺寸体积的切换组件，并且切换速度非常快速、且具有非常优异的信赖性。

永久磁铁的方位和方向确定何时以及多少次开关打开和关闭。

干簧管工作原理如此形成一个转换开关：当永久磁铁靠近干簧管或绕在干簧管上的线圈通电形成的磁场使簧片磁化时，簧片的触点部分就会被磁力吸引，当吸引力大于簧片的弹力时，常开接点就会吸合；当磁力减小到一定程度时，接点被簧片的弹力打开。

3构建簧片触点良好的电气连接是通过对两个簧片的接触部分进行镀一层很厚的非磁性贵金属来实现的，低电阻率的银比耐腐蚀的金更适合做为镀层材料[1].同样也有使用水银的湿簧管，湿簧管的触点必须成对安装使用。

两个簧导线制成镍/铁（镍铁）合金（52%的镍）。

受影响的，通过磁场的磁簧引线必须是铁磁性的。

三种最流行的材料性质，容易退火的铁磁性：铁，钴和镍。
