下载文档原格式
铜热着色工艺1. 简介铜热着色工艺，也称为铜热染色工艺，是一种通过热处理方法使铜材表面产生一定颜色变化的工艺。
这种工艺可以赋予铜制品独特的色彩，增加其艺术美感和装饰效果。
2. 工艺原理铜热着色工艺的原理是利用铜与氧气和温度的反应，使表面出现氧化膜，从而改变铜材的颜色。
当铜在高温下与空气中的氧气发生反应时，会形成不同颜色的氧化物膜。
不同的颜色是由氧化物膜的厚度和化学组成决定的。
3. 工艺步骤铜热着色工艺包括以下主要步骤：3.1 清洁表面在进行铜热着色之前，首先需要对铜材表面进行清洁处理，以去除油污、氧化物和其他污物。
常用的清洁方法包括机械清洗、化学清洗和电解清洗等。
3.2 加热处理将清洁后的铜材加热到适当的温度。
温度的选择取决于所需的颜色效果和具体的工艺要求。
一般情况下，铜材在300℃至800℃之间加热。
3.3 控制氧化反应在加热的过程中，需要控制氧气的供应量和时间，以控制氧化反应的进程和产生的颜色。
一般情况下，氧化反应较为迅速，所以操作需要快速进行。
3.4 水冷处理氧化反应完成后，需要进行水冷处理，以稳定氧化膜并防止进一步的颜色变化。
冷却过程中要注意水温的选择，以避免出现温度梯度引起的变色现象。
3.5 抛光处理最后一步是对铜材表面进行抛光处理，以提高光泽度和表面质量。
可以使用机械抛光或化学抛光等方法，根据具体需求进行选择。
4. 工艺参数在进行铜热着色工艺时，需要考虑以下工艺参数：•温度：应根据具体情况选择合适的加热温度，在一定范围内调整以达到所需的颜色效果。
•时间：加热时间的控制将直接影响氧化反应的进行和氧化膜的形成。
•氧气供应量：氧气的供应量会影响氧化反应的速率和颜色的变化。
•水冷时间：水冷过程中的冷却时间应根据具体情况和工艺要求进行确定。
•抛光处理：抛光处理的参数包括抛光介质、抛光时间和抛光压力等。
5. 应用领域铜热着色工艺广泛应用于艺术品、装饰品以及建筑材料等领域。
通过该工艺处理的铜制品可以呈现出丰富多样的色彩效果，增加其装饰性和审美价值。
常温快速黄铜件着色应用工艺传统的黄铜件着色工艺需要加热，如黄铜上着棕色，常见的是高锰酸钾—硫酸铜体系，需要在95到98度下处理，个人兴趣爱好处理困难。
个人可用碱性硫化钠体系着色液，能在常温下快速着深棕色，成本低，安全放便。
工艺过程：黄铜件——表面除油——清洗——晾干——酸洗——清洗——上挂具——着色处理——清洗——离心机脱水——干燥——油封或上蜡或上漆——色膜成型。
清洗环节根据实际情况，可分多次重复清洗。
常温着色液配方及工艺：
以上为常温着色，冬天比较容易着色，夏天难度大。
（酸洗、碱洗的前处理对结果着色有较大影响）
70度加温快速黄铜件着色应用工艺
工艺过程：黄铜件——表面除油——清洗——晾干——酸洗——清洗——上挂具——着色处理——清洗——离心机脱水——干燥——油封或上蜡或上漆——色膜成型。
清洗环节根据实际情况，可分多次重复清洗。
加温着色液配方及工艺：。
铜表面着色方法铜是一种重要的金属，它具有良好的导电性、导热性和耐腐蚀性，在日常生活中得到广泛的应用，特别是在电子、建筑和制造业中。
然而，铜的颜色相对单调，为了满足不同的需求，人们常常需要对铜表面进行着色，以获得不同的颜色效果和装饰效果。
目前，常用的铜表面着色方法主要有以下几种。
一、化学着色法化学着色法是通过在铜表面形成一层化学反应产生的氧化膜或硫化膜来实现的。
化学着色法不需要电流和电解液，适合于处理大型和复杂形状的铜件。
1.硫化着色法硫化着色法是将铜件浸泡在含有硫化物的溶液中，通过表面反应形成铜硫化物膜来实现铜表面的着色。
硫化膜的颜色取决于硫化液中硫化物的类型和浓度，可呈黑、棕、蓝、绿和紫等色。
2.氧化着色法氧化着色法是将铜件浸泡在含有氧化剂的溶液中，通过表面反应形成一层氧化铜膜来实现铜表面的着色。
氧化膜的颜色和厚度取决于氧化液中氧化剂的类型和浓度，可呈红、棕、黑和绿等色。
二、电化学着色法电化学着色法是利用电化学反应在铜表面形成各种氧化或还原产物，进而实现着色的方法。
电化学着色法具有色彩鲜艳、表面光亮、色泽持久等优点，适用于小型或平面形状的铜件。
1.阴极着色法阴极着色法是将铜件作为阴极，浸泡在含有染料的电解液中进行电解着色。
在电解液中，染料的颜色会随着电解时间延长而沉积到铜表面形成一层致密的着色膜。
2.阳极着色法阳极着色法是将铜件作为阳极，在含有氮化铜的电解液中进行阳极氧化着色。
氮化铜是一种宝石蓝的颜料，能够通过阳极氧化来实现铜表面的着色，形成一层美丽的蓝色氧化铜膜。
三、物理着色法物理着色法是利用物理方法将金属颜料沉积在铜表面上，形成一层致密的颜色膜。
物理着色法的优点是着色色泽鲜艳、耐磨损、耐腐蚀等，不会影响铜材的化学性能和物理性能。
1.喷涂着色法喷涂着色法是将金属颜料沉积在表面后，通过喷涂设备将所需的颜色喷涂在铜表面上。
喷涂着色法可以形成各种色彩、光泽和效果的铜表面。
2.离子镀着色法离子镀着色法是通过离子镀技术在铜表面形成一层金属颜料薄膜来实现铜表面着色。

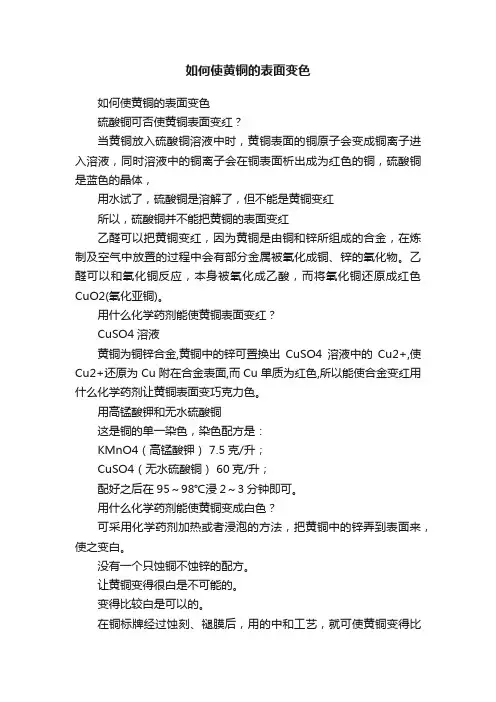

如何使黄铜的表面变色
如何使黄铜的表面变色
硫酸铜可否使黄铜表面变红？
当黄铜放入硫酸铜溶液中时，黄铜表面的铜原子会变成铜离子进入溶液，同时溶液中的铜离子会在铜表面析出成为红色的铜，硫酸铜是蓝色的晶体，
用水试了，硫酸铜是溶解了，但不能是黄铜变红
所以，硫酸铜并不能把黄铜的表面变红
乙醛可以把黄铜变红，因为黄铜是由铜和锌所组成的合金，在炼制及空气中放置的过程中会有部分金属被氧化成铜、锌的氧化物。
乙醛可以和氧化铜反应，本身被氧化成乙酸，而将氧化铜还原成红色CuO2(氧化亚铜)。
用什么化学药剂能使黄铜表面变红？
CuSO4溶液
黄铜为铜锌合金,黄铜中的锌可置换出CuSO4溶液中的Cu2+,使Cu2+还原为Cu附在合金表面,而Cu单质为红色,所以能使合金变红用什么化学药剂让黄铜表面变巧克力色。
用高锰酸钾和无水硫酸铜
这是铜的单一染色，染色配方是：
KMnO4（高锰酸钾） 7.5克/升；
CuSO4（无水硫酸铜） 60克/升；
配好之后在95～98℃浸2～3分钟即可。
用什么化学药剂能使黄铜变成白色？
可采用化学药剂加热或者浸泡的方法，把黄铜中的锌弄到表面来，使之变白。
没有一个只蚀铜不蚀锌的配方。
让黄铜变得很白是不可能的。
变得比较白是可以的。
在铜标牌经过蚀刻、褪膜后，用的中和工艺，就可使黄铜变得比
较白。
另外可以利用热镀锡的办法，就能把黄铜表面镀成白色，或者电镀锌也可以，不过热镀镀的工序比较简单，做出来的没有电镀的表面均匀。
电镀青铜，黄铜件染黑古色，古绿色，与直接抛亮金（炸金
色）配方与操作技巧
连日来平台上多位来自义乌做饰品，广州做箱包配件的微信朋友发来询问：青铜染色的药水配方是什么？怎样做出古青色，古绿色，与怎样直接做出亮金色，今天我们这来探讨一下：
电镀青铜，黄铜件染黑古色，古绿色，与直接抛亮金（炸金色）配方与操作技巧
首先，镀青铜，黄铜工件染黑色药水配方：
亚砷酸 125 g/L
硫酸铜 62 g/L
温度常温
水加至1L
注意：此染黑溶液配制后，需停放24h后使用。
二，镀青铜，黄铜工件染绿色药水配方：
硫酸铜 200- 210g/L
氯化钠 50- 53g/L
硫酸铵 200- 210g/L
酒石酸 50-53g/L
水加至1L
温度常温
注意要点：浸渍或喷淋后任其自然干燥。
三。
镀青铜，黄铜工件染古铜色药水配方
硫酸铜 41g/L
硫酸铵 52g/L
氢氧化钠 59g/L
碳酸铵 30g/L
尿素适量
水加至1L
温度常温
工艺条件：浸泡染色时间5-8min。
最后，我们团队分享一下镀青铜，黄铜工件直接抛金色（炸金）药水配方，这个工艺应用广泛，特别在，铜钮底三件与铜拉链条装上，其成份：
A液：双氧水 1000ml
无水乙醇 100ml
硝酸 90ml
LJ-519抛金盐20克
常温在A液中抛光30秒至1分钟
然后在B液：硫酸5-10ml /L水溶液中浸泡几秒就出亮金色
在下一期资讯中我们团队还将与平台内各们探讨分享铜件工件一步化学染色：古黑色；枪黑色；白铜色。
敬请关注，谢谢！。
铜器热着色化学配方大全
铜器热着色是指将铜制品加热后使其表面出现各种不同颜色的化
学反应过程。
这种技术被广泛运用在制作艺术品和装饰品上，以增强
铜制品的美观和耐久性。
下面是一些常用的铜器热着色配方和方法。
1. 涂油配方：这种方法通常用于黄铜制品。
首先，将制品加热
至300℃以上，然后擦拭表面，密封住氧气，使其冷却。
接下来，将松香、蜡和柿子油混合在一起，涂抹在制品表面，再次加热至250℃左右，使其均匀分布在表面上。
然后再次密封，冷却后，可以看到制品呈现
出丰富的金属色泽。
2. 硫酸与亚硝酸配方：这种方法可制造出各种不同的色调，效
果非常美观。
将亚硝酸、硫酸和水按比例混合在一起，然后在制品表
面涂抹均匀，并进行加热。
在加热过程中，会发生化学反应，并形成
独特的真皮色调。
3. 热盐酸配方：这种方法用于制造黑色或棕色的铜器颜色。
将
盐酸加热至80℃，然后加入氯化锌和明矾，混合均匀。
在铜制品表面
涂抹这种混合物，并进行加热，在高温下进行反应，产生黑色或棕色
的铜器。
最后，用清水冲洗铜器，以去除化学品的残留。
总结：通过不同的铜器热着色配方和方法，可以制造出各种不同
的色调，使铜制品呈现出独特的美感和气质。
然而，这种技术必须由
专业的制造商或有经验的艺术家来操作，以确保制品的质量和耐久性。

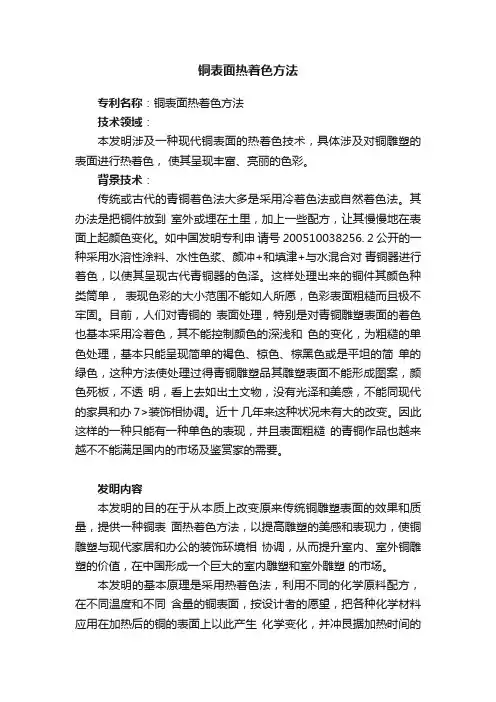

铜表面热着色方法专利名称：铜表面热着色方法技术领域：本发明涉及一种现代铜表面的热着色技术，具体涉及对铜雕塑的表面进行热着色，使其呈现丰富、亮丽的色彩。
背景技术：传统或古代的青铜着色法大多是采用冷着色法或自然着色法。
其办法是把铜件放到室外或埋在土里，加上一些配方，让其慢慢地在表面上起颜色变化。
如中国发明专利申请号200510038256. 2公开的一种采用水溶性涂料、水性色浆、颜冲+和填津+与水混合对青铜器进行着色，以使其呈现古代青铜器的色泽。
这样处理出来的铜件其颜色种类筒单，表现色彩的大小范围不能如人所愿，色彩表面粗糙而且极不牢固。
目前，人们对青铜的表面处理，特别是对青铜雕塑表面的着色也基本采用冷着色，其不能控制颜色的深浅和色的变化，为粗糙的单色处理，基本只能呈现简单的褐色、椋色、棕黑色或是平坦的简单的绿色，这种方法使处理过得青铜雕塑品其雕塑表面不能形成图案，颜色死板，不透明，看上去如出土文物，没有光泽和美感，不能同现代的家具和办7>装饰相协调。
近十几年来这种状况未有大的改变。
因此这样的一种只能有一种单色的表现，并且表面粗糙的青铜作品也越来越不不能满足国内的市场及鉴赏家的需要。
发明内容本发明的目的在于从本质上改变原来传统铜雕塑表面的效果和质量，提供一种铜表面热着色方法，以提高雕塑的美感和表现力，使铜雕塑与现代家居和办公的装饰环境相协调，从而提升室内、室外铜雕塑的价值，在中国形成一个巨大的室内雕塑和室外雕塑的市场。
本发明的基本原理是采用热着色法，利用不同的化学原料配方，在不同温度和不同含量的铜表面，按设计者的愿望，把各种化学材料应用在加热后的铜的表面上以此产生化学变化，并冲艮据加热时间的长短来控制铜表面现出所需的各种色彩，并构成各种图案形状。
为了实现上述目的，本发明采用了以下的技术方案一种铜表面热着色方法，包括以下步骤1) 加热^I的表面以去除铜表面的湿气，加热到60 °C- 200 °C;2) 在所述铜表面涂覆化学溶液对其进行着色，所述的化学溶液是由硝酸铁、硝酸铜、硝酸银、硫化铵、硫化钾、氧化铁红、钛白粉、铁黑粉中的一种或几种配成的水溶液。
铜门着色工艺流程及铜门着色问题诸多人不明白铜门，是怎样着色旳，目前就让上海高爵门窗旳技术人员来告诉大家铜门着色工艺流程及铜门着色问题。
通过着色旳铜门，由于更具有美感，且其使用、欣赏价值比较高，因而受到人们旳普遍欢迎。
着色铜除有漂亮旳外观，作为装饰外，还可以提高铜旳耐磨性和耐蚀性，因此，着色技术开发了表面处理又一新领域。
一1、处理工艺：除油除锈除氧化皮——水洗——酸洗抛光——水洗——中和——水洗——着色处理——水洗——干燥及其他后处理2、酸洗抛光推荐使用铜材酸洗抛光液进行处理。
目旳是使黄铜表面具有光泽。
3、本品为工作液，将工件浸泡于本品中，2分钟左右黄铜表面即变成黑青色，根据试验成果。
浸泡时间为20－25分钟时，表面变色质量最佳，可获得很好旳防锈性能。
工件可反复浸泡，增长变色层厚度，可获得满意效果。
4、如想抵达古铜色，经上述环节处理后，可用砂纸摩擦，方可抵达理想旳效果。
二注意事项1、勿入眼口，勿触皮肤。
如勿触立即清水冲洁净。
施工现场尽量通风良好，远离光热，单独寄存2、本品有挥发旳也许，提议在通风厨或通风良好环境下生产操作3、本品有腐蚀性，操作时戴好防护用品;勿食勿饮;孩童勿触。
4、着古铜色，用砂纸摩擦后防氧化效果会有所下降。
三1.古铜绿——孔雀绿着色法铜在自然界大气中旳二氧化硫、碳酸气和水份旳长期作用下生成旳铜绿——孔雀绿，构造致密、结合强度高，经得起数百年旳日晒雨淋。
从古代寺庙、文物、工艺品中还能见到。
这些铜绿旳化学构造是碱式硫酸铜和碱式碳酸铜旳混合物。
目前为修复古代遗产、建筑装饰、工艺美术造就古色古香旳外观，需要研究迅速形成孔雀绿旳措施。
(1)化学法(1):铜常常规清洗后来，用下列溶液着色盐酸(HCl) 5～35克/升醋酸铜(Cu(AC)2) 5～120克/升起色调调整作用碱式碳酸铜(Cu2(OH)2CO3) 2～100克/升起青绿色作用硝酸铜(Cu(NO3)2) 5～30克/升保持良好结合力氯化铵(NH4Cl) 5～150克/升提高结合力氯化钠(NaCl) 30～180克/升提高结合和改善发色采用喷涂、麻布擦拭、浸渍均可。

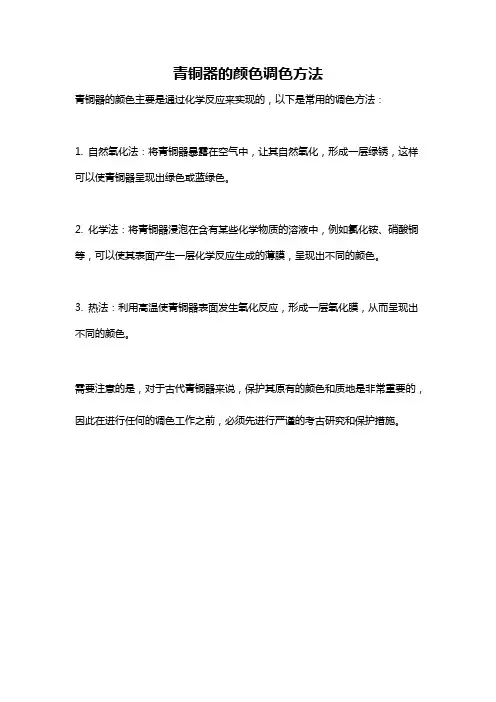

青铜器的颜色调色方法
青铜器的颜色主要是通过化学反应来实现的，以下是常用的调色方法：
1. 自然氧化法：将青铜器暴露在空气中，让其自然氧化，形成一层绿锈，这样可以使青铜器呈现出绿色或蓝绿色。
2. 化学法：将青铜器浸泡在含有某些化学物质的溶液中，例如氯化铵、硝酸铜等，可以使其表面产生一层化学反应生成的薄膜，呈现出不同的颜色。
3. 热法：利用高温使青铜器表面发生氧化反应，形成一层氧化膜，从而呈现出不同的颜色。
需要注意的是，对于古代青铜器来说，保护其原有的颜色和质地是非常重要的，因此在进行任何的调色工作之前，必须先进行严谨的考古研究和保护措施。

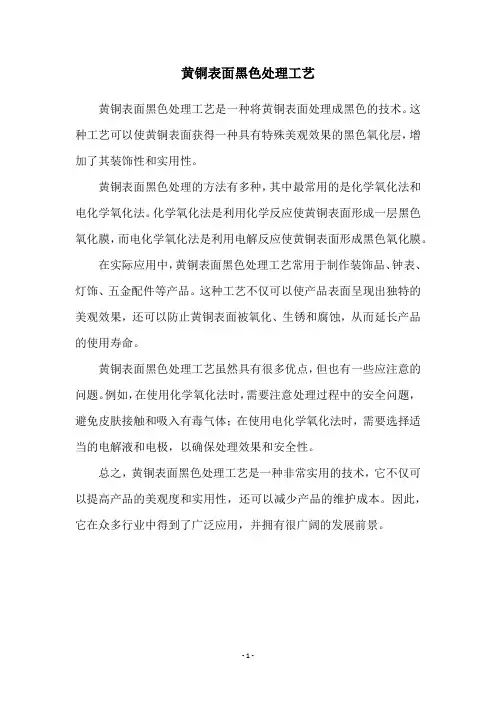

黄铜表面黑色处理工艺
黄铜表面黑色处理工艺是一种将黄铜表面处理成黑色的技术。
这种工艺可以使黄铜表面获得一种具有特殊美观效果的黑色氧化层，增加了其装饰性和实用性。
黄铜表面黑色处理的方法有多种，其中最常用的是化学氧化法和电化学氧化法。
化学氧化法是利用化学反应使黄铜表面形成一层黑色氧化膜，而电化学氧化法是利用电解反应使黄铜表面形成黑色氧化膜。
在实际应用中，黄铜表面黑色处理工艺常用于制作装饰品、钟表、灯饰、五金配件等产品。
这种工艺不仅可以使产品表面呈现出独特的美观效果，还可以防止黄铜表面被氧化、生锈和腐蚀，从而延长产品的使用寿命。
黄铜表面黑色处理工艺虽然具有很多优点，但也有一些应注意的问题。
例如，在使用化学氧化法时，需要注意处理过程中的安全问题，避免皮肤接触和吸入有毒气体；在使用电化学氧化法时，需要选择适当的电解液和电极，以确保处理效果和安全性。
总之，黄铜表面黑色处理工艺是一种非常实用的技术，它不仅可以提高产品的美观度和实用性，还可以减少产品的维护成本。
因此，它在众多行业中得到了广泛应用，并拥有很广阔的发展前景。
- 1 -。
黄铜变成红色的原理黄铜变成红色是由于黄铜表面氧化形成的一层薄膜，其主要成分是氧化亚铜(Cu2O)。
下面将详细介绍黄铜变成红色的原理。
黄铜是一种由铜和锌合金组成的材料，其合金成分可以根据需要进行调节。
黄铜在常温下具有良好的可塑性、导电性和导热性，因此被广泛应用于建筑、工艺品以及电子电器等领域。
当黄铜与空气中的氧气接触时，其表面就会发生氧化反应。
由于黄铜表面富含铜元素，铜会与氧气发生反应，生成含有氧的化合物。
这种氧化反应是一个氧化还原反应，其过程可以简单描述如下：Cu + O2 →CuO在这个反应中，铜原子失去了电子变成了Cu离子，而氧气接受了这些电子，变成了氧离子。
这时，生成的氧化亚铜(CuO)会附着在黄铜表面，形成一层红色的氧化膜。
氧化亚铜的颜色主要来源于其晶格结构和电荷转移引起的电子结构变化。
当黄铜表面的氧化膜足够厚时，就会呈现出鲜艳的红色。
这是因为氧化亚铜的晶格结构使得它吸收了可见光谱中的绿色和蓝色波长，而反射了红色光。
晶格结构对于光的吸收和反射有重要的影响。
当光线照射到氧化亚铜表面时，其中的部分光被吸收，导致亚铜离子的电子激发，而另一部分光则被反射，从而形成红色。
另外，氧化亚铜的颜色还会受到氧化膜的厚度和质量的影响。
薄膜的厚度越厚，颜色越鲜艳。
这是因为薄膜的厚度对于光的干涉和衍射起着重要作用。
当光线进入薄膜时，它会在薄膜内部发生干涉和衍射现象，导致不同波长的光电子干扰相长相消，从而产生不同颜色的现象。
此外，黄铜表面的氧化膜质量也会影响颜色的饱和度。
当氧化膜质量不佳或表面存在污染物时，颜色可能会呈现不均匀或深浅不一的现象。
最后，值得注意的是，黄铜变成红色的过程是一个自然的现象，并且在长时间使用或暴露在湿润环境中会变得更为明显。
这是由于氧化反应的持续发生，导致氧化亚铜层的增厚。
总之，黄铜变成红色是由于黄铜表面与氧气发生氧化反应产生的氧化亚铜层。
氧化亚铜的颜色主要由其晶格结构和厚度决定，晶格结构决定了其吸收和反射光的特性，而薄膜的厚度和质量影响着颜色的饱和度和均匀度。
铜工艺品的着色方法铜工艺品着色方法铜工艺品作为一种具有历史传统和艺术价值的工艺品，其着色方法也是制作工艺中不可忽视的一环。
着色可以提升铜工艺品的美感和装饰效果，使其更加吸引人的眼球。
下面将介绍几种常见的铜工艺品着色方法。
一、酸洗着色法酸洗着色法是一种较为常见的铜工艺品着色方法。
首先，将铜工艺品放入酸性溶液中进行酸洗，使其表面获得一层氧化铜膜。
然后，通过控制酸洗时间和酸洗液的配方，可以使铜工艺品呈现出不同的颜色，如红、黄、蓝、绿等。
这种方法着色的铜工艺品色彩饱满，具有较强的装饰效果。
二、化学着色法化学着色法是一种通过化学反应来实现铜工艺品着色的方法。
常用的化学着色方法包括硫化法、氧化法和酸化法等。
其中，硫化法是最为常见的一种，通过将铜工艺品浸泡在含硫的溶液中，使其表面生成黑色的硫化铜膜。
氧化法则是利用铜在空气中氧化的性质，使其表面形成一层氧化铜膜，从而呈现出不同的颜色。
酸化法则是通过将铜工艺品浸泡在酸性溶液中进行酸化反应，使其表面呈现出不同的颜色。
三、电化学着色法电化学着色法是一种利用电解原理实现铜工艺品着色的方法。
首先，将铜工艺品作为阳极，放入含有染料的电解液中。
然后，通过施加电流使染料在铜工艺品表面沉积，从而实现着色效果。
这种方法可以控制着色的深浅和均匀度，使铜工艺品呈现出丰富多彩的色彩。
四、热处理着色法热处理着色法是一种利用高温处理来实现铜工艺品着色的方法。
首先，将铜工艺品放入高温炉中进行加热处理，使其表面发生氧化反应。
然后，通过控制加热时间和温度，可以使铜工艺品呈现出不同的颜色，如红、蓝、绿等。
这种方法着色的铜工艺品色彩鲜艳，具有较好的耐久性。
以上介绍了几种常见的铜工艺品着色方法，每种方法都有其独特的特点和适用范围。
在实际应用中，可以根据需求选择合适的着色方法，以使铜工艺品呈现出理想的效果。
同时，在进行着色过程中，也需要注意控制好着色的时间、温度和配方，以确保着色效果的稳定和一致性。
铜工艺品的着色方法多种多样，不同的方法可以实现不同的着色效果。
黄铜着色配方This manuscript was revised by the office on December 22, 2012配方2黄铜着古绿色硫酸镍铵226.80g硫代硫酸钠226.80g水4.55L描述溶液温度为70℃。
黄铜件在本剂中浸渍即染成古绿色。
配方3黄铜着灰黑色盐酸4.5L三氧化二砷956.Og三氯化锑566.Og描述本剂使用时需要加热，但不要加水。
黄铜件在浸渍后便染成灰黑色。
配方4铜或黄铜着棕色氯酸钾156.OOg硫酸镍80.OOg/L硫酸铜680.40g水4.55L描述本剂使铜或黄铜件在浸渍后染成棕色。
处理温度为90-lOO℃。
配方5铜或黄铜着亮棕色硫化钡14.20g碳酸铵7.lOg水4.55L描述本剂使铜或黄铜件在浸渍后染上亮棕色。
若着色后用湿金属刷抛光，然后再浸染一次，则颜色更鲜亮。
配方6黄铜着铁绿色硝酸铁7.5g/L硫代硫酸钠45.Og/L水加至1.OL描述工艺条件：温度为70℃，浸渍。
配方10黄铜着巧克力色高锰酸钾7.5g/L硫酸铜60.Og/L水加至1.OL描述工艺条件：温度为95-98℃，浸2-3nun。
配方11常温快速黄铜件着巧克力色硫化钠15g/L氢氧化钠40-50g/L水加至1L描述用本剂着色具有膜层均匀、稳定、光亮和耐磨性好的特点。
浸渍时间为30_35s。
配方25黄铜件常温快速着古铜色硫酸铜41g/L硫酸铵52g/L氢氧化钠59g/L碳酸铵30g/L尿素适量水加至1L描述工艺条件：浸渍时间5?8min。
配方26黄铜件常温快速着褐色硫酸铜30g/L氯化铵20g/L氯化钾20g/L氯化锌lg/L乙酸(36%)3?5mL水加至1L描述工艺条件：浸渍时间3-8min。
配方27黄铜件常温快速着黑色亚砷酸125g/L硫酸铜62g/L水加至1L描述溶液配制后，需停放24h后使用。
配方28黄铜件常温快速着绿色(一）硫酸铜200-210g/L氯化钠50-53g/L硫酸铵200-210g/L酒石酸50-53g/L水加至1L描述浸渍或喷涂后任其自然干燥。
铜热着色工艺铜热着色工艺是一种将铜制品表面进行着色处理的技术。
它可以为铜制品增加独特的色彩和纹路，提高其装饰效果和观赏价值。
本文将从以下几个方面详细介绍铜热着色工艺的相关知识。
一、工艺流程铜热着色工艺的流程包括：清洗静置、上色、冷却、水洗、漂白、油蜡处理等步骤。
首先需要将铜制品清洗干净，然后将其浸泡在特定的溶液中进行上色处理。
上色后，待铜制品冷却后再将其浸泡在水中进行清洗。
清洗后再进行漂白处理，最后经过油蜡处理来保护着色层。
二、工艺要点1. 溶液的调制着色的效果主要取决于溶液的配方和工艺条件。
一般来说，铜热着色常用的溶液有硝酸铜溶液、硫酸铜溶液、氯化铜溶液等。
不同的溶液会给铜制品带来不同的颜色和纹路，因此需要针对不同的需求和效果进行选择。
2. 清洗和漂白清洗和漂白是铜热着色的重要步骤，可以去除表面的氧化物和杂质，保证着色层的质量和稳定性。
清洗和漂白的方法可以根据不同的情况选择，常用的方法有机械清洗、酸洗、碱洗等。
3. 油蜡处理经过铜热着色处理后，铜制品表面会形成一层着色层。
为了保护着色层，防止其受到氧化和磨损，需要进行油蜡处理。
油蜡可以充分的渗透进铜制品的表面孔隙，形成一层保护膜，起到防止氧化、延长使用寿命的作用。
三、工艺优点铜热着色工艺具有以下几个优点：1. 色彩丰富：铜热着色可以根据需求来调制不同的溶液，从而达到不同的颜色和纹路，丰富了铜制品的装饰效果。
2. 抗氧化性强：通过铜热着色，可以让铜制品表面形成一层致密的着色层，可以防止氧化和腐蚀，具有很好的防护性。
3. 维护简单：铜热着色后的铜制品不需要特殊的维护，只需定期清洁和涂抹油蜡即可保持其亮丽的表面。
总之，铜热着色工艺在铜制品表面处理方面有着不可替代的优越性，通过不同的溶液调制和工艺操作，可以获得不同的色彩和纹理，大大提高了铜制品的装饰效果和观赏价值。
同时，铜热着色层具有很好的防护性和持久性，可以使铜制品长时间保持亮丽的表面，极大地延长了使用寿命。
黄铜件表面仿金色热着色工艺
张道权;胡万明;朱军岷
【期刊名称】《材料保护》
【年(卷),期】2022(55)6
【摘要】目前,表面热着色技术已逐渐成为铜工艺品行业主流的着色技术,但未见关于黄铜件表面仿金热着色工艺的报道。
介绍了一种黄铜件表面仿金色热着色工艺,
对影响着色的因素如工艺配方、着色温度、着色时间、黄铜件材质等进行了分析。
黄铜件表面热着色配色及工艺为:8~15 mL/L水性黄色金属配合染料,2~5 g/L重铬酸钠,1~2 g/L酒石酸,0~5 g/L柠檬酸,0.1~0.3 mL/L JFC渗透剂,10-20 mL/L 95%乙醇;加热温度为120~200℃,喷涂或刷涂次数30~50次。
该工艺制作的仿金黄铜件颜色透明、色泽均匀、附着力好、仿金效果良好,而且工艺简单,环境友好。
【总页数】4页(P98-100)
【作者】张道权;胡万明;朱军岷
【作者单位】杭州朱炳仁文化艺术有限公司;杭州金星铜工程有限公司
【正文语种】中文
【中图分类】TG177
【相关文献】
1.59-1-1铁黄铜筒形件热反挤压表面重皮与气泡缺陷的分析
2.常温快速黄铜件着
色应用工艺3.黄铜表面着色工艺4.铜制品表面仿大理石热着色工艺5.精铸黄铜艺
术品表面金色膜的化学着色研究
因版权原因，仅展示原文概要，查看原文内容请购买。
