断路器动作特性分析仪培训讲义

断路器及隔离开关培训随着电力设备的不断发展和更新换代，断路器和隔离开关作为电力系统中的重要部件，它们的性能和可靠性直接影响到电力系统的安全运行。

因此，对断路器及隔离开关的培训是非常重要的。

本文将围绕断路器及隔离开关的基本原理、类型、工作原理、操作规程以及维护保养等方面展开培训。

第一部分：断路器基础知识1. 定义：断路器是电气设备中的一种用以实现电气设备开路、短路和过载保护的开关。

2. 构成：断路器主要由断路器本体、操作机构和触发器等部件组成。

3. 工作原理：断路器在电路中的作用是在电路超载或短路时迅速切除故障电流。

4. 类型：常见的断路器主要分为空气断路器、真空断路器和SF6 断路器等。

第二部分：隔离开关基础知识1. 定义：隔离开关是一种用来隔离和切断电气设备的电气开关。

2. 构成：隔离开关主要由隔离刀片、隔离机构和接地开关等部件组成。

3. 工作原理：隔离开关在电气设备维护、检修和分段操作时，能够隔离和切断电气设备与电源之间的电气连接。

4. 类型：根据用途不同，隔离开关主要分为高压隔离开关和负荷隔离开关两种。

第三部分：断路器及隔离开关的操作规程1. 断路器操作规程：包括手动操作、远程操作和自动操作等，操作人员需了解各种操作方式的步骤和注意事项。

2. 隔离开关操作规程：主要包括隔离开关的手动操作和远程操作，操作人员需按照标准操作规程执行操作。

3. 操作安全：操作人员在进行断路器和隔离开关操作时，应严格遵守电气安全操作规程，确保自身和设备的安全。

第四部分：断路器及隔离开关的维护保养1. 定期检查：定期对断路器和隔离开关进行检查和试验，发现异常情况及时处理。

2. 维护保养：对断路器和隔离开关的各部件进行润滑、清洁和检修，确保设备的正常运行。

3. 故障处理：对于断路器和隔离开关出现的故障，需进行及时的处理，保证设备的正常使用。

结语断路器及隔离开关作为电力系统中的重要设备，其性能和可靠性直接关系到电力系统的安全运行。

KC-12A断路器动特性分析仪使用说明书福建省普华电子科技有限公司FUJIAN PUHUA ELECTRONICS CO.丄TD衷心感谢您选用本公司产品，您因此将获得本公司全面的技术支持和服务保障。

本公司专业致力于高压电气实验设备的研发、生产与服务。

多年来，积累了丰富的从业经验 协助了广大电气实验工程师们，优质高效地完成现场电气设备实验计划，并赢得广泛的信任与支 持！使用本产品前，请认真参阅使用说明书，以减少不必要的人身及设备意外损害！未尽之处， 您可以随时向本公司技术服务部电话咨询，您也可以要求技术服务部工程师技术培训及现场实验 指导。

了解产品的功能：介绍了面板与功能，了解电源输入、显示画面、打印、直流电源调控、测 试端口、按键的功能。

以便读者掌握仪器基本功能。

操作基础：介绍了测试线接线方法、直流电源调控、参数设置、基本操作等。

在此可完整掌 握仪器接线、操作、测试。

附录1：常见断路器测速定义：收录了常见断路器的测速定义 附录2:六氟化硫断路器测速定义 附录3:接线图（一）产品技术参数1.1使用环境：输入电源:220±10% 50H ± 10%大气压力:84106kPa探为了安全和正确操作请仔细阅读说明书KC-12A 断路器动特性分析仪说明书2010年5月版温度：-10〜40C 湿度：W5RH1.2安全性能：1.2.1绝缘电阻2M D1.2.2介电强度电源对机壳工频.5kV®压1分钟，无闪络与飞弧。

1.3主要测试工程及功能1.3.1时间：♦普通开关：量程4000.0ms 分辨率0.1ms误差①100m以内0.1ms ±1个字②100m以上 0.1% ±1个字③同期♦石墨触头开关量程4000.0ms 分辨率0.1ms误差0.2%±1个字同期±0.1ms1.3.2速度♦量程20.00m/s 分辨率0.01m/s♦①误差0〜2m/s ±0.1m/±1个字②误差2m/s以上±0.2m/s± 1个字1.3.3行程1.3.4回路电阻测量电源:100A量程：0〜2000 Q误差：土 0.5%读数±5^Q）1.3.5电流：量程0.00A 分辨率:0.01A1.3.6输出电源:DC3O250V数字可调20A （瞬时工作）1.3.7计算机接口：①标准S-23接口；②U盘接口1.3.8外形尺寸:350rmtB10rrn^20mm_ * W * H）1.3.9重量：10kg（二）性能特点2.1性能：2.1.1时间：12个断口的固有分、合闸时间，同相同期、相间同期2.1.2石墨触头:3路石墨触头参数测试。

断路器机械特性试验(讲义)武汉市大洋新技术断路器机械特性试验断路器的分合闸时刻，分合闸不同期程度，分合闸速度以及线圈的动作电压等，直截了当妨碍断路器的切合性能，同时对继电保卫，自动重合闸装置以及系统的稳定带来极大的妨碍。

关于油断路器，刚分速度的落低将使触头的燃弧时刻延长，特殊是在切断短路故障时，可能使触头烧损，喷油，甚至发生爆炸。

而刚合速度的落低，假设合闸于短路故障时，由于阻碍触头关合电动力的作用，将引起触头振动或使其处于停滞状态，同样轻易引起爆炸，特殊是在自动重合闸不成功的情况下更是如此。

反之，速度过高，将使运动机械受到过度的机械应力，造成个不部件的损坏或缩短使用寿命，这是不答应的。

断路器分合闸严峻不同期，将造成线路或变压器的非全相接进或切断，从而可能出现危害尽缘的过电压。

据国内运行经验，在断路器事故中，属于机械缘故造成的占第一位，故现场对此应予以足够的重视。

断路器的动作特性试验，应符合制造厂规定，否那么须进行检修处理。

1、分合闸时刻和同期性的测量—2004?对开关的分合闸时刻有具体的定义：“合〔闸〕时刻〞：指接到合闸指令瞬间起到所有极触头都接触瞬间的时刻间隔；“分〔闸〕时刻〞从开关分闸操作起始瞬间〔即接到分闸指令瞬间〕起到所有极的触头不离瞬间的时刻间隔。

早期的测量方法，多采纳数字式电子毫秒表测量，现在此法已不被采纳了。

最为传统的方式是16线光线示波器，如图1中所测的结果，直截了当在光学感光10 20 30 40 50 60 70图纸上得到各断口的时刻跳变波形图，在感光纸的时刻坐标分格上进行分析，得到试验结果。

此种方式是最传统、可靠的试验方式，但①使用较为烦琐；②操作此设备需要较有经验的人员；③设备较重；④夜晚加班操作极为不便，因为感光纸必须在较强光线下才能显现波形；⑤受环保政策的妨碍，感光纸较难购置。

因此近十年来，将计算机技术应用于断路器机械特性试验的电子仪器慢慢地多起来，为我们的现场试验提供了方便的条件。

ABB断路器参数调试讲义ABB断路器是一种用于保护电路和设备的关键电气设备。

为了确保其正常运行和保护电路的安全性，合理的参数调试是非常重要的。

下面是ABB断路器参数调试的简要讲义，分为三个部分：保护参数调试、动作特性调试、时间-电流曲线调试。

一、保护参数调试1.选择合适的保护参数：根据电路的特点和负荷特性，选择适当的短路保护参数和过载保护参数。

短路保护参数一般包括短路电动力学特性、断路器电感以及短路阻抗等。

过载保护参数一般包括过载电动力学特性和断路器热特性等。

2.进行保护参数调整：断路器通常具有可调参数，应根据实际需要进行参数调整。

调整过程中，需根据负荷电流和环境温度等情况进行合理的判断，不得盲目调整。

3.调试过程中需注意进保护参数的保证：保护参数调试过程中，需确保保护参数的合理性和可靠性，特别是对于重要的电力系统，应特别关注。

二、动作特性调试1.动作时间特性调试：断路器的动作时间特性对保护电路的安全性至关重要。

在调试过程中，应根据实际的断路器特性，设置合适的动作时间，确保能够稳定地保护电路。

2.动作次数特性调试：断路器在一定时间内连续动作的次数受到限制，过多的动作次数会导致断路器的过热，进而影响电气设备的正常运行。

因此，在调试过程中需关注该参数，并根据实际情况进行调整。

3.动作特性调试需要根据实际情况进行：调试过程中需根据具体的负荷特性和工作环境情况进行调整，确保断路器能够可靠地保护电路。

三、时间-电流曲线调试1.确定时间-电流曲线类型：根据实际需要和保护要求，选择断路器的时间-电流曲线类型。

常见的类型有：-非逆时限过载保护曲线（长时档）-逆时限过载保护曲线（长时和短时档）-短路保护曲线等2.根据曲线特点进行调整：针对不同类型的时间-电流曲线，设置适当的参数值，确保曲线的特性和断路器的工作要求相符。

3.进行曲线特性调试需要谨慎：调试过程中，需对曲线特性表现进行仔细观察和分析，确保断路器在不同负荷和故障情况下能够可靠地工作。

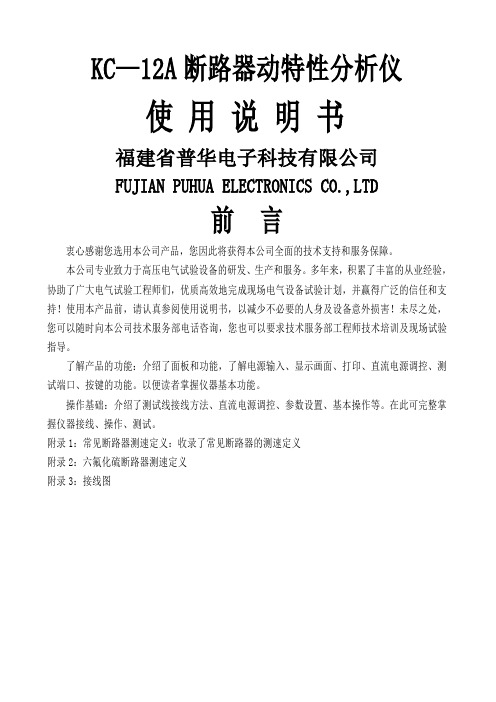

KC—12A断路器动特性分析仪使用说明书福建省普华电子科技有限公司FUJIAN PUHUA ELECTRONICS CO.,LTD前言衷心感谢您选用本公司产品，您因此将获得本公司全面的技术支持和服务保障。

本公司专业致力于高压电气试验设备的研发、生产和服务。

多年来，积累了丰富的从业经验，协助了广大电气试验工程师们，优质高效地完成现场电气设备试验计划，并赢得广泛的信任和支持！使用本产品前，请认真参阅使用说明书，以减少不必要的人身及设备意外损害！未尽之处，您可以随时向本公司技术服务部电话咨询，您也可以要求技术服务部工程师技术培训及现场试验指导。

了解产品的功能：介绍了面板和功能，了解电源输入、显示画面、打印、直流电源调控、测试端口、按键的功能。

以便读者掌握仪器基本功能。

操作基础：介绍了测试线接线方法、直流电源调控、参数设置、基本操作等。

在此可完整掌握仪器接线、操作、测试。

附录1：常见断路器测速定义：收录了常见断路器的测速定义附录2：六氟化硫断路器测速定义附录3：接线图※为了安全和正确操作请仔细阅读说明书KC-12A断路器动特性分析仪说明书 2010年5月版（一）产品技术参数1.1 使用环境：输入电源：220V±10% 50Hz±10% 大气压力：86～106kPa温度：-10～40℃湿度：≤85RH1.2 安全性能：1.2.1绝缘电阻﹥2MΩ1.2.2介电强度电源对机壳工频1.5kV耐压1分钟，无闪络和飞弧。

1.3 主要测试项目及功能:1.3.1时间：◆普通开关：量程 4000.0ms 分辨率 0.1ms误差①100ms以内 0.1ms±1个字②100ms以上 0.1%±1个字③同期◆石墨触头开关量程 4000.0ms 分辨率 0.1ms误差 0.2%±1个字同期±0.1ms1.3.2速度◆量程 20.00m/s 分辨率 0.01m/s◆①误差 0～2m/s ±0.1m/s±1个字②误差2m/s以上±0.2m/s±1个字1.3.3行程 1.3.4回路电阻测量电源：100A 量程：0～2000μΩ误差：±（0.5%读数±5μΩ）1.3.5电流：量程20.00A 分辨率：0.01A 1.3.6输出电源：DC30～250V 数字可调/20A （瞬时工作） 1.3.7 计算机接口：①标准RS-232接口；②U 盘接口 1.3.8 外形尺寸：350mm ×310mm ×220mm （L * W * H ） 1.3.9 重量：10kg（二）性能特点2.1 性能：2.1.1时间：12个断口的固有分、合闸时间，同相同期、相间同期。

断路器培训教材）断路器1. 六氟化硫（SF6断路采用具有优良灭弧性能和绝缘性能的SF6气体作灭弧介质的断路器，称为SF6器。

它具有开断能力强、体积小等特点，但结构较复杂，金属消耗量大、价格较贵。

一般用于220KV电压等级以上，并与以SF作为绝缘的有关电气组成封闭式组合电器（GIS），6这样可以大量节省占地面积和减少投资。

2. 真空断路器利用真空的高介质强度来灭弧的断路器，称为真空断路器。

这种断路器具有灭弧速度快、触头材料不易氧化、寿命长、体积小等特点。

目前主要用在35KV以下装置中。

第一节高压断路器的基本参数目前，我国电力系统中广泛使用的高压断路器，其型号、规格一般由文字符号和数字方式表示： 1 2 3――4 5 / 6 7 8其代表意义为：1是产品字母代号，2是安装场所代号，3是设计系列代号，4是额定电压（KV），5是其他标志，如改进型G，6是额定电流（A），7是额定开断能力（KA 或MVA），8是特殊环境代号。

例如：SN10－10/3000－750型断路器，表示为10KV，3000A，750MVA，10型屋内式高压少油断路器。

表6－1 高压断路器产品字母代号1.额定电压及额定电流额定电压Un是指断路器长期工作的标准电压（三相系统指线电压）。

电力系统在运行中允许5%Un的电压波动，断路器应在允许范围内长期工作，为此断路器规定了最高工作电压。

对额定电压在3～220KV范围内的断路器，其最高工作电压较额定电压可高15%左右；对330KV以上者，规定其最高工作电压较额定电压高10%。

断路器额定电压与最高工作电压对应值，见表10－2。

表6－2 断路器额定电压与最高工作电压对应值（KV）。

2．额定开断电流断路器在开断操作时，首先起弧的某相电流称为开断电流。

在额定电压下，能保证正常开断的最大短路电流称为额定开断电流Inborn。

它是标志断路器开断能力的一个重要参数。

我国规定额定开断电流为：1.6，3.15，6.3，8，10，12.5，16，20，25，31.5，40，50，63，80，100KA等。
