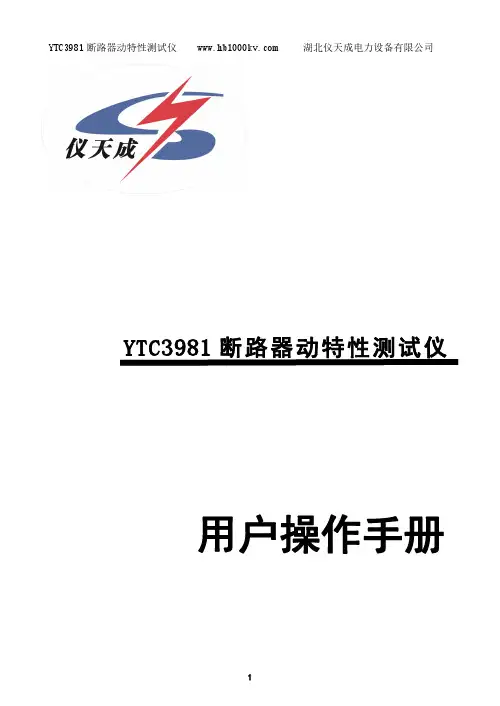

断路器动特性分析仪

用户操作手册尊敬的顾客感谢您使用本公司YTC3981断路器动特性测试仪。

在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。

如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。

由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。

三年（包括三年）内如产品出现缺陷，实行免费维修。

三年以上如产品出现缺陷，实行有偿终身维修。

如有合同约定的除外。

◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险，本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

产品接地。

本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。

为了防止电击，接地导体必须与地面相连。

在与本产品输入或输出终端连接前，应确保本产品已正确接地。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意本产品的所有额定值和标记。

在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

·请勿在无仪器盖板时操作。

如盖板或面板已卸下，请勿操作本产品。

使用适当的保险丝。

只可使用符合本产品规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

产品有电时，请勿触摸裸露的接点和部位。

在有可疑的故障时，请勿操作。

如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。

请勿在潮湿环境下操作。

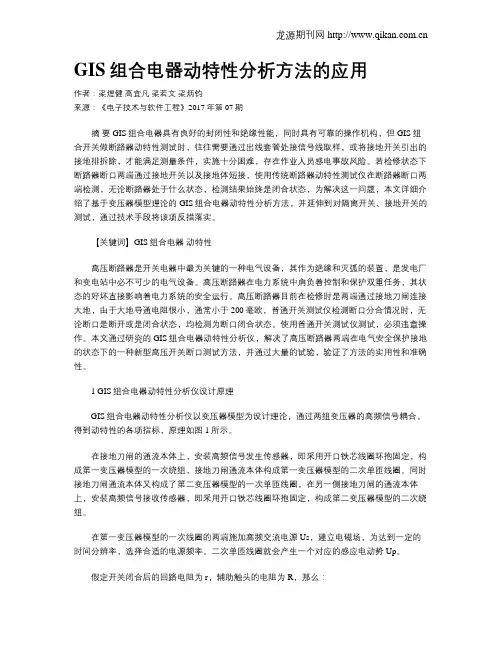

GIS组合电器动特性分析方法的应用作者：梁煜健高宜凡梁若文梁炳钧来源：《电子技术与软件工程》2017年第07期摘要 GIS组合电器具有良好的封闭性和绝缘性能，同时具有可靠的操作机构，但GIS组合开关做断路器动特性测试时，往往需要通过出线套管处接信号线取样，或将接地开关引出的接地排拆除，才能满足测量条件，实施十分困难，存在作业人员感电事故风险。

若检修状态下断路器断口两端通过接地开关以及接地体短接，使用传统断路器动特性测试仪在断路器断口两端检测，无论断路器处于什么状态，检测结果始终是闭合状态，为解决这一问题，本文详细介绍了基于变压器模型理论的GIS组合电器动特性分析方法，并延伸到对隔离开关、接地开关的测试，通过技术手段将该项反措落实。

【关键词】GIS组合电器动特性高压断路器是开关电器中最为关键的一种电气设备，其作为绝缘和灭弧的装置，是发电厂和变电站中必不可少的电气设备。

高压断路器在电力系统中肩负着控制和保护双重任务，其状态的好坏直接影响着电力系统的安全运行。

高压断路器目前在检修时是两端通过接地刀闸连接大地，由于大地导通电阻很小，通常小于200毫欧，普通开关测试仪检测断口分合情况时，无论断口是断开或是闭合状态，均检测为断口闭合状态。

使用普通开关测试仪测试，必须违章操作。

本文通过研究的GIS组合电器动特性分析仪，解决了高压断路器两端在电气安全保护接地的状态下的一种新型高压开关断口测试方法，并通过大量的试验，验证了方法的实用性和准确性。

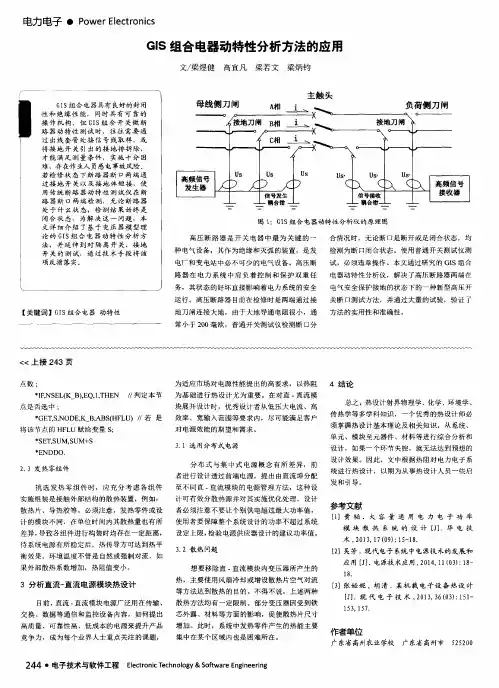

1 GIS组合电器动特性分析仪设计原理GIS组合电器动特性分析仪以变压器模型为设计理论，通过两组变压器的高频信号耦合，得到动特性的各项指标，原理如图1所示。

在接地刀闸的通流本体上，安装高频信号发生传感器，即采用开口铁芯线圈环抱固定，构成第一变压器模型的一次绕组，接地刀闸通流本体构成第一变压器模型的二次单匝线圈。

同时接地刀闸通流本体又构成了第二变压器模型的一次单匝线圈，在另一侧接地刀闸的通流本体上，安装高频信号接收传感器，即采用开口铁芯线圈环抱固定，构成第二变压器模型的二次绕组。

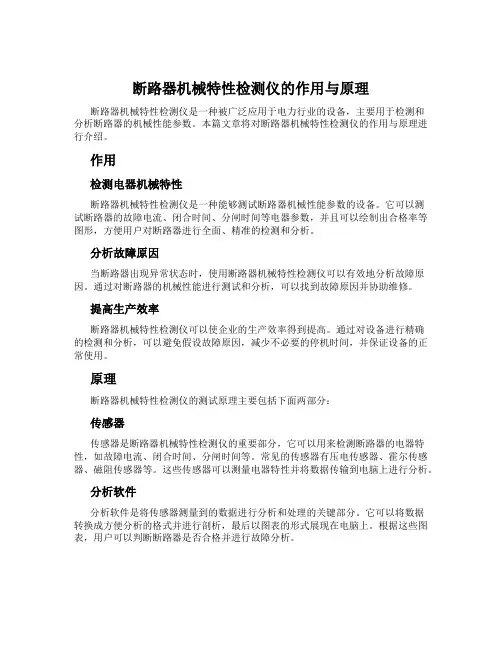

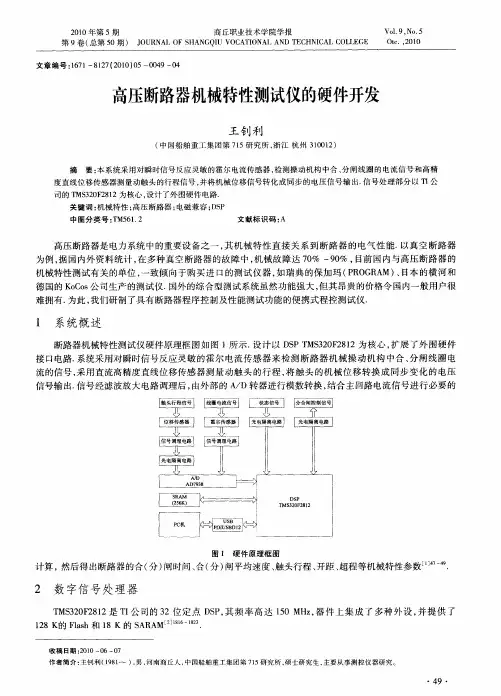

断路器机械特性检测仪的作用与原理断路器机械特性检测仪是一种被广泛应用于电力行业的设备，主要用于检测和分析断路器的机械性能参数。

本篇文章将对断路器机械特性检测仪的作用与原理进行介绍。

作用检测电器机械特性断路器机械特性检测仪是一种能够测试断路器机械性能参数的设备。

它可以测试断路器的故障电流、闭合时间、分闸时间等电器参数，并且可以绘制出合格率等图形，方便用户对断路器进行全面、精准的检测和分析。

分析故障原因当断路器出现异常状态时，使用断路器机械特性检测仪可以有效地分析故障原因。

通过对断路器的机械性能进行测试和分析，可以找到故障原因并协助维修。

提高生产效率断路器机械特性检测仪可以使企业的生产效率得到提高。

通过对设备进行精确的检测和分析，可以避免假设故障原因，减少不必要的停机时间，并保证设备的正常使用。

原理断路器机械特性检测仪的测试原理主要包括下面两部分：传感器传感器是断路器机械特性检测仪的重要部分，它可以用来检测断路器的电器特性，如故障电流、闭合时间、分闸时间等。

常见的传感器有压电传感器、霍尔传感器、磁阻传感器等。

这些传感器可以测量电器特性并将数据传输到电脑上进行分析。

分析软件分析软件是将传感器测量到的数据进行分析和处理的关键部分。

它可以将数据转换成方便分析的格式并进行剖析，最后以图表的形式展现在电脑上。

根据这些图表，用户可以判断断路器是否合格并进行故障分析。

总结本文介绍了断路器机械特性检测仪的作用和原理。

断路器机械特性检测仪作为电力行业中一个重要的检测设备，可以有效地检测断路器的电器特性和分析故障原因，从而提高生产效率和设备的使用效果。

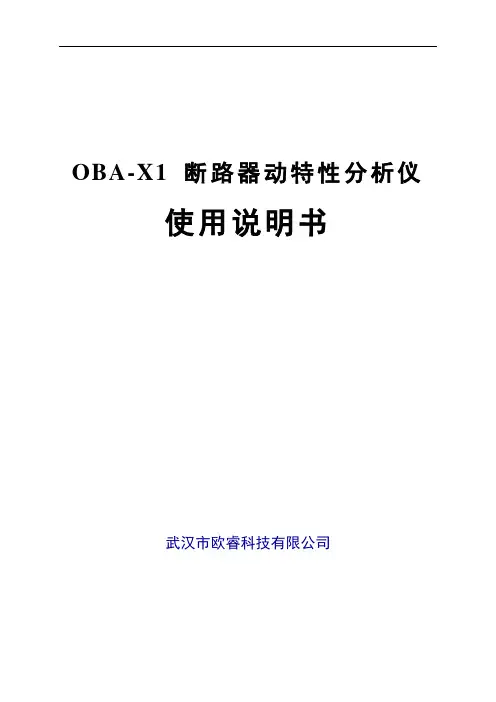

OBA-X1 断路器动特性分析仪使用说明书武汉市欧睿科技有限公司仪器使用注意事项1.使用仪器前请首先将仪器可靠接地，以确保人身及仪器安全。

2.仪器自带大容量锂电池，请使用专用充电适配器。

目录一、技术参数........................................................................................................................ - 1 -二、仪器特点........................................................................................................................ - 1 -三、术语定义........................................................................................................................ - 1 -四、仪器外观........................................................................................................................ - 3 -4.1仪器面板 (3)4.2顶部接线面板 (4)4.2右侧操作面板 (4)五、菜单操作说明................................................................................................................ - 4 -5.1主菜单【设置】： (5)5.2主菜单【测试】 (7)5.3主菜单【查看】 (7)5.4主菜单【文件】 (8)5.5主菜单【帮助】 (9)六、测试步骤........................................................................................................................ - 9 - 附录一、在线模式接线图.................................................................................................. - 10 - 附录二、离线模式接线图.................................................................................................. - 11 - 附录三、传感器的安装...................................................................................................... - 12 - 7.1旋转传感器. (12)7.2直线传感器 (12)附录四、仪器使用答疑...................................................................................................... - 13 - 附录五、输入法.................................................................................................................. - 14 -阅读提示：在本说明书上，软件界面上的菜单或选项用【】括起来。

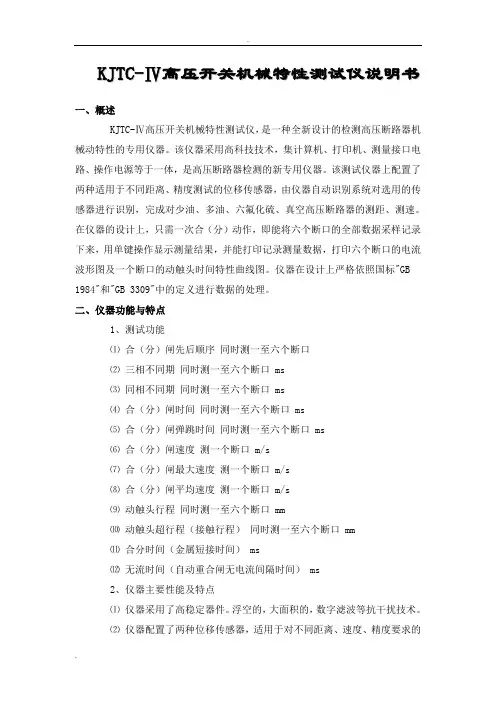

K J T C-Ⅳ高压开关机械特性测试仪说明书一、概述KJTC-Ⅳ高压开关机械特性测试仪，是一种全新设计的检测高压断路器机械动特性的专用仪器。

该仪器采用高科技技术，集计算机、打印机、测量接口电路、操作电源等于一体，是高压断路器检测的新专用仪器。

该测试仪器上配置了两种适用于不同距离、精度测试的位移传感器，由仪器自动识别系统对选用的传感器进行识别，完成对少油、多油、六氟化硫、真空高压断路器的测距、测速。

在仪器的设计上，只需一次合（分）动作，即能将六个断口的全部数据采样记录下来，用单键操作显示测量结果，并能打印记录测量数据，打印六个断口的电流波形图及一个断口的动触头时间特性曲线图。

仪器在设计上严格依照国标"GB 1984"和"GB 3309"中的定义进行数据的处理。

二、仪器功能与特点1、测试功能⑴ 合（分）闸先后顺序同时测一至六个断口⑵ 三相不同期同时测一至六个断口 ms⑶ 同相不同期同时测一至六个断口 ms⑷ 合（分）闸时间同时测一至六个断口 ms⑸ 合（分）闸弹跳时间同时测一至六个断口 ms⑹ 合（分）闸速度测一个断口 m/s⑺ 合（分）闸最大速度测一个断口 m/s⑻ 合（分）闸平均速度测一个断口 m/s⑼ 动触头行程同时测一至六个断口 mm⑽ 动触头超行程（接触行程）同时测一至六个断口 mm⑾ 合分时间（金属短接时间） ms⑿无流时间（自动重合闸无电流间隔时间） ms2、仪器主要性能及特点⑴ 仪器采用了高稳定器件。

浮空的，大面积的，数字滤波等抗干扰技术。

⑵ 仪器配置了两种位移传感器，适用于对不同距离、速度、精度要求的高压断路器进行检测，在不同的传感器插入后，仪器将自动识别。

仪器对高压断路器合（分）闸操作、重合闸操作能自动识别，对操作后的各种数据全部自动采集。

测量计算过程由CPU自动完成。

⑶仪器对高压断路器在测量中的接线错误及操作中的错误指令和不成功操作，具有自动识别能力及较强的自我保护功能。

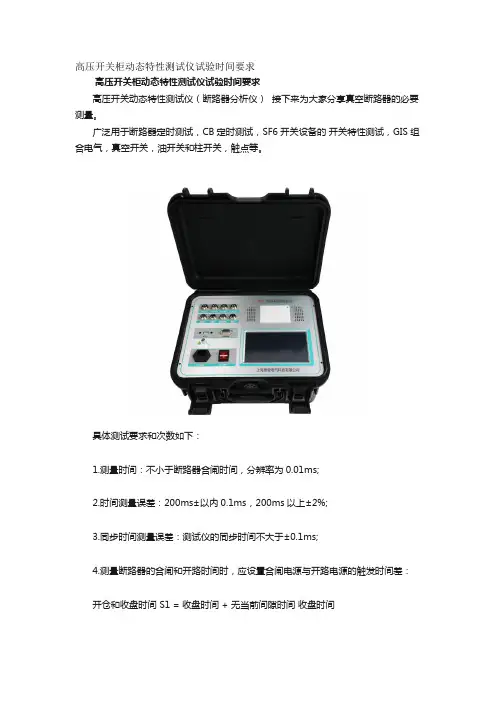

高压开关柜动态特性测试仪试验时间要求高压开关柜动态特性测试仪试验时间要求高压开关动态特性测试仪（断路器分析仪）接下来为大家分享真空断路器的必要测量。

广泛用于断路器定时测试，CB定时测试，SF6开关设备的开关特性测试，GIS组合电气，真空开关，油开关和柱开关，触点等。

具体测试要求和次数如下：1.测量时间：不小于断路器合闸时间，分辨率为0.01ms;2.时间测量误差：200ms±以内0.1ms，200ms以上±2%;3.同步时间测量误差：测试仪的同步时间不大于±0.1ms;4.测量断路器的合闸和开路时间时，应设置合闸电源与开路电源的触发时间差：开仓和收盘时间 S1 = 收盘时间 + 无当前间隙时间收盘时间收盘时间S2 = 收盘时间 + 黄金短开仓时间其中，开门时间和关门时间是预先测量的。

高压开关厂家提供无电流间隙和金属短路时间，设置时间应略小于规定值（若无电流间隙时间的标准为300ms，可设置）约280ms;如果金属短路时间为60毫秒，则可以设置为50毫秒左右）。

高压开关动态特性测试仪测试数据分析与处理1.测试结果应与断路器手册中给出的值进行比较，并应符合制造商的要求;2.如果测试项目中有不符合厂家要求的测试数据，首先检查接线情况、参数设置、仪器条件是否符合测试要求;3.当开启时间不符合规范要求时，可能的原因有：一是开启电磁铁顶杆和开启开关的位置不合适;二是厌倦了开春;三是开启距离或超程不符合要求。

根据制造商的技术要求，调整开动电磁铁，启闭弹簧和机构连杆;4.当关闭时间不符合规范要求时，可能的原因有：一是单次开闭时间不符合规范要求;其次，断路器操作机构具有跳闸性能。

综合分析以上原因，根据厂家的技术要求调整单次启闭时间或调整放行时间;5.当不同时期的数值不符合规范要求时，可能的原因有：一是三相开口距离不一致;其次，分裂机构的电磁铁作用时间不一致。

以上原因应综合分析，开动电磁铁、启闭弹簧、机构连杆应根据厂家的技术要求进行调整。

GKC—H高压开关动特性测试仪技术特性GKCH高压开关动特性测试仪技术特性GKCH高压开关机械特性测试仪可用于各种电压等级的真空、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。

测量数据稳定，接线方便，操作简单，是高压开关检修试验zui方便的工具。

仪器可自动识别断口分、合闸状态，并依据参考断口状态提示相对应的合、分操作；可检测并提示6断口的连接状态，方便用户检查接线；机内可存储100组测试结果。

仪器采用大屏幕液晶（320×240）LCD显示,灰屏，阳光下不反光不黑屏，图文及汉字菜单操作提示，人性化菜单式界面，操作简便；仪器具有强大的图形分析功能，实现波形和测量处理数据同屏显示，使测试过程更直观；机内带有延时保护功能，断路器动作后能自动切断线圈电压，特别好的保护了断路器设备和高压开关测试仪本仪器可进行电动分合测试和手动分合测试；可进行高、低电压试验。

高压开关动特性测试仪产品参数1.时间测量：6路固有分闸（合闸）时间分闸（合闸）相内不同期分闸（合闸）相间不同期合闸（分闸）弹跳时间（弹跳次数）测试范围：0.1ms～999.99ms。

准确度：0.5%（1%读数 2个字）。

2.速度测量：刚分（刚合）速度。

时间段（行程段或角度段）平均速度。

分闸（合闸）zui大速度。

测速范围：1mm传感器0.01～25.00m/s；0.1mm传感器0.001～2.50m/s；0.5°角度传感器1周波/0.5°。

3.行程测量：动触头行程（行程）。

接触行程（开距）。

过冲行程或反弹行程（幅值）。

传感器：50mm，辨别率：0.1mm。

传感器：300mm（选配），辨别率：1mm。

360°线传感器：360°，辨别率：0.5°。

准确度：1%。

4.显示屏：320×240液晶屏，对比度可调。

5.数据存储：可存储100组测量数据。

6.打印机：高速热敏打印机。

7.沟通电源：AC220V10%；50Hz2%。
