水电球阀的工作原理

球阀的工作原理及特点和用途工作原理：球阀它具有旋转90度的动作，旋塞体为球体，有圆形通孔或通道通过其轴线。

球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90度的操作和很小的转动力矩就能关闭严密。

球阀最适宜做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用，如V型球阀。

主要特点：球阀的主要特点是本身构造紧凑，密封可靠，构造简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。

球阀阀体可以是整体的，也可以是组合式的。

用途：由于球阀通常用橡胶、尼龙和聚四氟乙烯作为阀座密封圈材料，因此它的使用温度受到阀座密封圈材料的限制。

球阀的截止作用是靠金属球体在介质的作用下，于塑料阀座之间相互压紧来完成的（浮动球球阀）。

阀座密封圈在一定的接触压力作用下，局部地区发生弹塑变形。

这一变形可以补偿球体的制造精度和表面粗糙度，保证球阀的密封性能。

又由于球阀的阀座密封圈通常采用塑料制成，故在选择球阀的构造和性能上，要考虑球阀的耐火和防火，特别是在石油、化工、冶金等部门，在易燃、易爆介质的设备和管路系统中使用球阀，更应注意耐火和防火。

通常，在双位调节、密封性能严格、泥浆、磨损、缩口通道、启闭动作迅速（1/4转启闭）、高压截止（压差大）、低噪声、有气穴和气化现象、向大气少量渗漏，操作力矩小、流体阻力小的管路系统中，推荐使用球阀。

球阀也适用于轻型构造、低压截止（压差小）、腐蚀性介质的管路系统中。

在低温（深冷）装置和管路系统中也可选用球阀。

在冶金行业的氧气管路系统中，需使用经过严格脱脂处理的球阀。

在输油管线和输气管线中的主管线需埋设在地下时，需使用全通径焊接式球阀。

在要求具有调节性能时，需选用带V形开口的专用构造的球阀。

在石油、石油化工、化工、电力、城市建设中，工作温度在200度以上的管路系统可选用金属对金属密封的球阀。

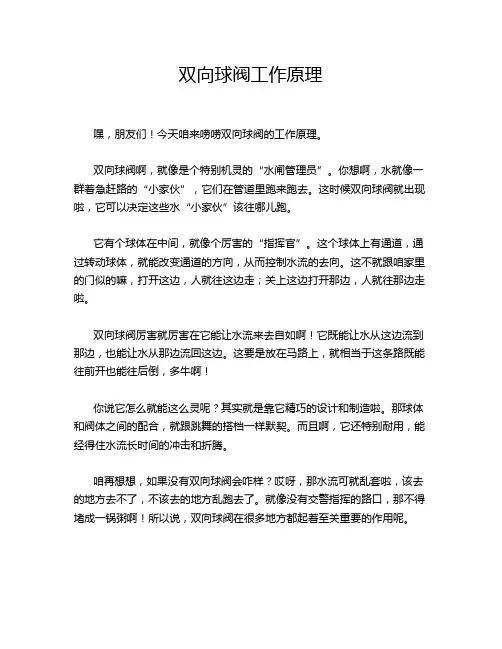

双向球阀工作原理嘿，朋友们！今天咱来唠唠双向球阀的工作原理。

双向球阀啊，就像是个特别机灵的“水闸管理员”。

你想啊，水就像一群着急赶路的“小家伙”，它们在管道里跑来跑去。

这时候双向球阀就出现啦，它可以决定这些水“小家伙”该往哪儿跑。

它有个球体在中间，就像个厉害的“指挥官”。

这个球体上有通道，通过转动球体，就能改变通道的方向，从而控制水流的去向。

这不就跟咱家里的门似的嘛，打开这边，人就往这边走；关上这边打开那边，人就往那边走啦。

双向球阀厉害就厉害在它能让水流来去自如啊！它既能让水从这边流到那边，也能让水从那边流回这边。

这要是放在马路上，就相当于这条路既能往前开也能往后倒，多牛啊！你说它怎么就能这么灵呢？其实就是靠它精巧的设计和制造啦。

那球体和阀体之间的配合，就跟跳舞的搭档一样默契。

而且啊，它还特别耐用，能经得住水流长时间的冲击和折腾。

咱再想想，如果没有双向球阀会咋样？哎呀，那水流可就乱套啦，该去的地方去不了，不该去的地方乱跑去了。

就像没有交警指挥的路口，那不得堵成一锅粥啊！所以说，双向球阀在很多地方都起着至关重要的作用呢。

比如说在一些工业生产中，它能精准地控制各种液体的流动方向和流量。

这就好比是给生产过程安上了一双灵活的手，想怎么摆弄就怎么摆弄。

在我们日常生活里的一些管道系统中也有它的身影呢，默默保障着我们用水用气的顺畅。

双向球阀啊，就这么悄悄地工作着，不声不响地为我们的生活和生产提供着便利。

我们平时可能都不太会注意到它，但它真的是不可或缺的呀！它就像一个幕后英雄，虽然不显眼，但是超级重要！你说是不是很神奇？是不是很厉害？它用自己的方式，让一切都变得井井有条，让水流乖乖听话。

所以啊，可别小瞧了这个小小的双向球阀哟！它的作用可大着呢！。

球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门。

球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。

球阀主要供开启和关闭管道和设备介质之用。

球阀主要优点如下：适用于经常操作，启闭迅速、轻便。

1. 流体阻力小。

2. 结构简单，相对体积小，重量轻，便于维修。

3. 密封性能好4. 不受安装方向的限制，介质的流向可任意。

5. 无振动，噪声小。

球阀主要缺点如下：球阀按结构形式可分为：浮动球阀、固定球阀、弹性球阀和油封球阀；按通道可分为直能式、角式和三通式等，三通式又可分为T形和L形两种。

按连接方工可分为螺纹式连接、法兰连接和焊接式三种。

球阀安装与维护应注意以下事项：1. 要留有阀柄旋转的位置2. 不能用作节流。

3. 带传动机构的球阀应直立安装。

Ball is a sphere with a circular channel for gate parts, ball rotation with the stem of the valve action to achieve headstock. The headstock piece ball valve is aspherical hole, around the axis perpendicular to the channel rotation, so as to achieve the purpose of crossing gate. Ball valve for opening and closing the main pipe and equipment used media.The main advantage of the ball valve is as follows: Applicable to the regular operation, hoist the rapid, light.1. Fluid resistance small.2. Structure is simple and relatively small size, light weight, ease of maintenance.3. Sealing performance4. Not subject to the restrictions on the installation direction, the flow of media can be arbitrary.5. No vibration, noise.The main disadvantage of the ball valve is as follows: ball valve according to the structure of the form can be divided into: floating ball valve, fixed ball valve, ball valve and flexible seal ball valve; by channel type can be divided into straight, corner and three blocks, three general formula can be divided into T-and L-shaped two. By connecting work can be divided into the thread side connections, flange connections and welding-typethree.Ball valve installation and maintenance should pay attention to the following:1. To allow the location of valve handle rotation2. Can not be used to reduce expenditure.3. With transmission of the ball valve should be installed upright.球阀维修的通则⑴必须先查明球阀上、下游管道确已卸除压力后，才能进行拆卸分解操作。

自来水球阀的结构及工作原理自来水球阀的结构和工作原理，听起来似乎有点复杂，不过别担心，咱们今天就用最简单的语言来聊聊。

想象一下，每当你打开水龙头，水哗哗流出来，爽快极了。

这背后可少不了一个小家伙，那就是咱们的球阀。

这个家伙看起来简单，但它的工作原理可不简单哦。

咱们得说说这个球阀的结构。

球阀的核心是一个像乒乓球一样的球体，哈哈，真是有趣吧！这个球体上有个孔，平时水是流不出来的。

当你扭动水龙头的时候，这个小球就会转动，孔恰好对准水管，水流瞬间就可以通过了。

这就像打开了一个小门，哗啦哗啦，水就来了。

这种设计既简单又有效，真是聪明绝顶的发明呢。

再来说说这个球阀是怎么工作的。

想象一下，你正在浇花，突然发现水龙头没水了。

你赶紧去检查，结果发现是球阀坏了。

没关系，咱们先来看看它是怎么工作的。

球阀有两个主要的部分，一个是阀体，一个是阀杆。

阀杆就像一个指挥官，负责指挥球体转动。

当你扭动水龙头，阀杆就会带动球体转动，水流就能通过了。

就像魔法一样，水瞬间就涌出来了。

有趣的是，球阀的开关动作非常简单。

你只需要扭动水龙头，水就能流出来；再扭回来，水又停住了。

这种一开一关的操作，真是让人感觉轻松自在，没什么技术含量。

但是，大家要知道，虽然操作简单，但这个球阀可得好好照顾哦。

要是长时间不使用，里面的东西可能会变得黏糊糊的，甚至生锈，这可就麻烦了。

所以，有时候你得给它“清清水”，让它动动，保持灵活。

说到这里，咱们也得提提球阀的好处。

球阀的耐用性可是杠杠的，一般可以用好多年。

它的密封性非常好，几乎不会漏水，这样一来，不仅省水，还能减少不必要的麻烦，真是一举两得啊！球阀的工作原理简单，所以维修起来也方便，自己动手也能搞定。

想想看，如果家里的水龙头一直漏水，那可是让人心烦意乱的事，有了球阀，咱们可以轻松应对。

球阀在各种地方都能用到，家里、工厂、甚至大型的供水系统都少不了它的身影。

你有没有发现，水龙头的水流那么稳，是不是觉得神奇？这就是球阀的功劳。

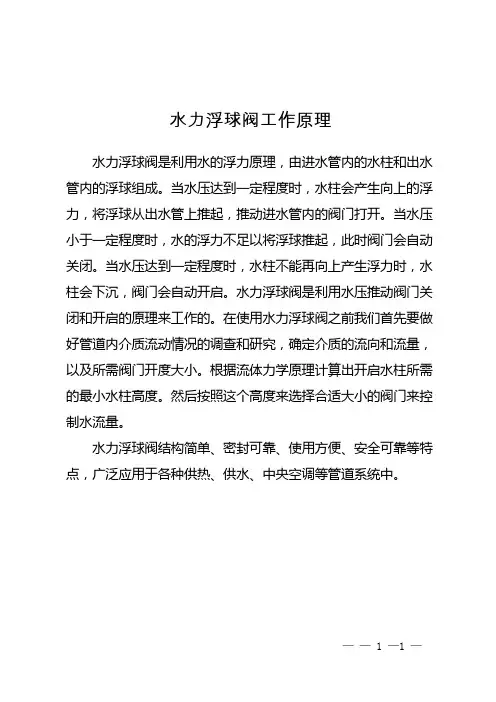

水力浮球阀工作原理
水力浮球阀是利用水的浮力原理，由进水管内的水柱和出水管内的浮球组成。

当水压达到一定程度时，水柱会产生向上的浮力，将浮球从出水管上推起，推动进水管内的阀门打开。

当水压小于一定程度时，水的浮力不足以将浮球推起，此时阀门会自动关闭。

当水压达到一定程度时，水柱不能再向上产生浮力时，水柱会下沉，阀门会自动开启。

水力浮球阀是利用水压推动阀门关闭和开启的原理来工作的。

在使用水力浮球阀之前我们首先要做好管道内介质流动情况的调查和研究，确定介质的流向和流量，以及所需阀门开度大小。

根据流体力学原理计算出开启水柱所需的最小水柱高度。

然后按照这个高度来选择合适大小的阀门来控制水流量。

水力浮球阀结构简单、密封可靠、使用方便、安全可靠等特点，广泛应用于各种供热、供水、中央空调等管道系统中。

—— 1 —1 —。

球阀工作原理
球阀在管道上主要用于切断、分配和改变介质流动方向，设计成V 形开口的球阀还具有良好的流量调节功能。

球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。

完全平等的阀体内腔为介质提供了阻力很小、直通的流道。

球阀不仅结构简单、密封性能好，而且在一定的公称通经范围内体积较小、重量轻、材料耗用少、安装尺寸小，并且驱动力矩小，操作简便、易实现快速启闭，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等。

球阀阀体可以是整体的，也可以是组合式的。

球阀用带圆形通孔的球体作启闭件,球体随阀杆转动,以实现启
闭动作的阀门。

球阀是由旋塞阀演变而来，又称球形旋塞阀。

球阀的启闭件作为一个球体，利用球体绕阀杆的轴线旋转90度实现开启和关闭的目的。

球阀结构原理一、球阀的结构组成1. 阀体：阀体是球阀的主要部分，用于容纳球阀的其他组件。

阀体通常为对称结构，上下两端分别设有进口和出口。

阀体的内部有一条通道，通道内有一个球形阀芯，通过旋转阀体开启或关闭通道，从而控制流体的流向。

2. 阀座：阀座位于阀体内部，用于支撑和固定球形阀芯，同时起到密封的作用。

阀座通常由耐磨、耐腐蚀的材料制成，如聚四氟乙烯、尼龙等。

阀座的表面通常经过细磨和抛光处理，以确保与球形阀芯之间的密封性。

3. 阀芯：阀芯是球阀的关键组件，起到阻止或允许流体通过的作用。

阀芯一般为球形，通常由耐磨、耐腐蚀的材料制成，如不锈钢、铬钼钢等。

阀芯的表面通常经过抛光处理，以减少摩擦阻力，提高密封性能。

另外，球形阀芯内部还设置有通孔，用于流体通过。

4. 连接部件：连接部件用于固定球阀的各个组件，使其形成一个完整的球阀。

连接部件包括法兰、螺栓、螺母等，通常由高强度材料制成，如碳钢、合金钢等。

连接部件的选择应根据球阀的使用条件和压力等级进行合理设计。

二、球阀的工作原理1. 关闭状态：当球阀处于关闭状态时，球形阀芯完全挡住阀座通道，从而阻止流体通过。

此时，阀体的进口和出口之间形成了密闭的空间，阀门完全关闭，阀体和阀芯之间的密封性得到了保证。

2. 开启状态：当球阀处于开启状态时，球形阀芯旋转至一定角度，使通孔与阀座通道对齐，从而允许流体通过。

此时，阀体的进口和出口之间形成了通畅的流道，流体可以自由流动，阀门完全开启。

3. 调节状态：球阀还可以根据需要进行调节，通过控制球形阀芯的旋转角度来控制流体的流量和流速。

调节过程中，可根据需要将球阀完全开启或关闭，也可以使其仅部分开启或关闭，实现对流体的精确控制。

综上所述，球阀的结构原理主要包括阀体、阀座、阀芯及其连接部件等组成部分，通过这些组件的协同作用，实现了球阀的开启、关闭、调节等功能。

球阀在工业生产过程中具有重要的作用，能有效地控制流体的流向和流量，在石油、天然气、化工等领域广泛应用。

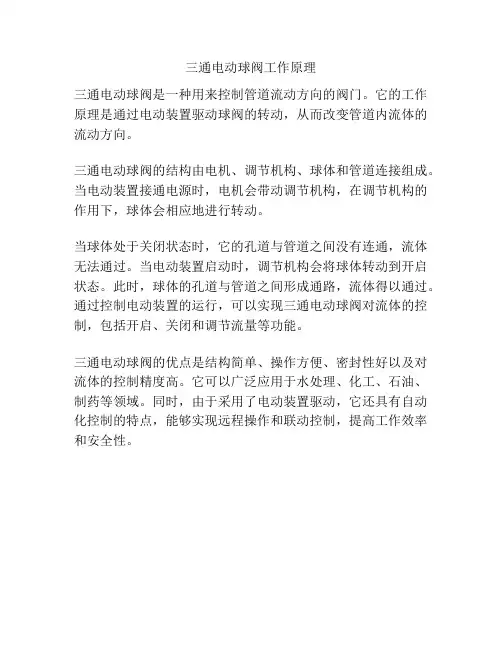

三通电动球阀工作原理
三通电动球阀是一种用来控制管道流动方向的阀门。

它的工作原理是通过电动装置驱动球阀的转动，从而改变管道内流体的流动方向。

三通电动球阀的结构由电机、调节机构、球体和管道连接组成。

当电动装置接通电源时，电机会带动调节机构，在调节机构的作用下，球体会相应地进行转动。

当球体处于关闭状态时，它的孔道与管道之间没有连通，流体无法通过。

当电动装置启动时，调节机构会将球体转动到开启状态。

此时，球体的孔道与管道之间形成通路，流体得以通过。

通过控制电动装置的运行，可以实现三通电动球阀对流体的控制，包括开启、关闭和调节流量等功能。

三通电动球阀的优点是结构简单、操作方便、密封性好以及对流体的控制精度高。

它可以广泛应用于水处理、化工、石油、制药等领域。

同时，由于采用了电动装置驱动，它还具有自动化控制的特点，能够实现远程操作和联动控制，提高工作效率和安全性。

球阀工作原理
球阀是一种常用的流体控制阀门，其工作原理十分简单但却十分有效。

球阀主要由阀体、阀盖、阀芯、密封圈和操作装置等部件组成。

当操作装置转动阀芯时，阀芯的孔与管道对齐，流体可以通过；当阀芯旋转使孔与管道垂直时，阀门关闭，流体无法通过。

以下将详细介绍球阀的工作原理。

首先，当操作装置旋转阀芯使其孔与管道对齐时，流体可以顺利通过。

这是因为阀芯的孔与管道对齐后，流体的流动受阻较小，可以顺利通过，从而实现了阀门的开启状态。

此时，阀芯的孔与管道形成一条直通的通道，流体可以顺利通过，从而实现了阀门的开启状态。

其次，当操作装置旋转阀芯使其孔与管道垂直时，阀门关闭，流体无法通过。

这是因为阀芯的孔与管道垂直后，流体无法通过，从而实现了阀门的关闭状态。

此时，阀芯的孔与管道形成了一条阻碍流体通过的通道，流体无法通过，从而实现了阀门的关闭状态。

总的来说，球阀的工作原理就是通过旋转阀芯来实现阀门的开启和关闭。

当阀芯的孔与管道对齐时，流体可以顺利通过，实现了阀门的开启状态；当阀芯的孔与管道垂直时，阀门关闭，流体无法通过，实现了阀门的关闭状态。

这种工作原理简单而有效，使得球阀成为了流体控制领域中不可或缺的一种阀门。

综上所述，球阀的工作原理是通过旋转阀芯来实现阀门的开启和关闭，从而控制流体的流动。

这种工作原理简单而有效，使得球阀在工业生产和生活中得到了广泛的应用。

希望本文能够帮助大家更好地了解球阀的工作原理。

球阀结构（图），O型｜V型球阀结构原理球阀结构:球阀有很多种结构,但基本是大同小异,都是启闭件为圆形的球芯,主要由阀座、球体、密封圈、阀杆及其它驱动装置等组成,通过阀杆转动90度从而实现阀门的开与关,在管道上用于关断、分配、调节流量大小以及改变介质流向。

阀座根据.工况的不同使用不同的阀座密封形式。

阀体结构有一片式,两段式,三段式。

得锐自动化：OMAL球阀0型球阀结构:O型球阀的阀体内部安装有中间通孔的球体,球体上开有一个直径与管道直径相等的通孔,球体可在密封座中旋转,在管路方向两侧各有一个环状的弹性体来实现密封。

通过旋转球体90°,即可改变通孔的方向,从而实现球阀的开关。

O型球阀阀芯(球体)为球形,从结构上看，密封时球体阀座嵌在阀体侧阀座上。

相对运动部位均采用摩擦系数极小自润滑材料,因而操作扭矩小,此外密封润滑脂的长期密封,使得操作更加灵活。

一般作二位调节用,流量特性为快开。

O型球阀原理:O型球阀全开时,两侧畅通为无阻碍阀,形成直管通道,双向密封,具有“自洁性能最佳的特点,适用于特别不干净、含纤维介质的两位切断场台。

球芯在阀门开启和关闭的过程中始终与阀[ ]产生摩擦,同时,阀芯和阀座之间的密封是通过阀座玉向球芯的预紧密封力实现的,但由于软密封阀座其优异的机械和物理性能,使得其密封性尤佳。

V型球阀结构:V型球阀球芯带有V型结构,阀芯是1/4球壳,开有V型缺口, 流通能力大,可调范围大、具有剪切力,能关闭严密等特点,特别适用于流体物质带纤维状的工况。

- -般情况下V型球阀都是单密封球阀。

不适合用来双向使用。

阀芯的边缘呈V字型,球体上有一一个V形开口,随着球的旋转,可使用中间开度面积的变化进行流量调节,并可切断流体中夹杂的杂质而关闭，适用于纸浆、砂浆、粘性流体的控制。

V型球阀原理:V型状边缘,切断杂质。

在球体转动过程中,球体V型刀口与阀座相切,从而切断流体中的纤维和固态物质,而一般的球阀则不具备这一功能,故易导致关闭时纤维杂质卡住,给维修和维护带来极大的不便。
