K58+535 洪排河特大桥边跨现浇段施工实施细则洪排河大桥边跨支架现浇段施工方案一、工程概况洪排河特大桥跨分洪主隔大堤 50+80+50m 变截面连续梁桥，单幅为单箱室截面， 梁中心高 175～385 厘米，箱底部宽 275cm+700cm+275cm，左右幅箱梁全宽 2600cm，详 见设计图《K58+535 洪排河特大桥 50+80+50m 箱梁一般构造图》 （设计图号 6S5-3-54～ 6S5-3-57） 。

单幅桥现浇段 J 节段梁段长度为 9.39m， （其中 179cm 为盖梁范围内， 760cm 为悬空部分）梁段体积 88.90m3，齿板体积 0.62m3，梁段总重量为 232.8t。

二、施工准备施工准备主要包括施工材料及设备准备等几方面。

1、施工吊车：利用 25t 汽车吊或塔吊进行支架、模板的安装、拆除及材料的装卸 等工作。

2、水：根据现场情况确定。

3、电：由总配电箱接出动力电缆，在施工平台范围内设配电箱，以满足工作面上 的电焊机、振动器、照明等电力需要。

4、支撑架地基处理。

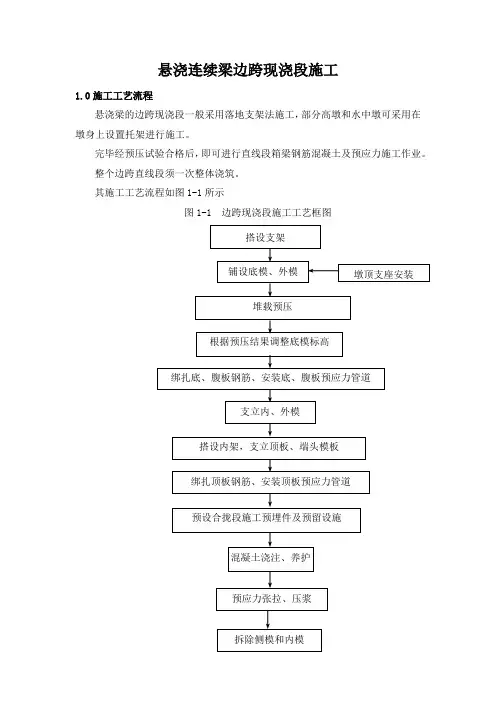

（见施工工艺）三、施工工艺流程图K58+535 洪排河特大桥边跨现浇段施工实施细则 施工准备 满堂脚手架搭设 预压实验 安装分配梁 安装支座 安装底模板 绑扎钢筋、安装预应力管道及施工预埋件等 安装侧模及内模 浇注砼 待砼可以拆模时， 拆除模板 凿毛及砼表面养护 下一步施工主要施工工艺流程图施工工艺： 洪排河大桥主梁边跨现浇施工，难度在于顺桥向 7.6m 的悬挑部分脚手架施工时， 地基过软，故拟先对地基进行加强处理。

根据计算，对地基对如下处理： 1、用强夯机等机械对原地基进行夯实。

2、在机械夯实的条件下铺 15～20 公分厚碎石，压实。

3、浇注一层 30cm 厚 C30 地平混凝土。

地基处理完后，搭设脚手架。

由于距地面距离不大，施工平台架设采用满堂脚手架施工，脚手管下端垫枕木， 上面用顶伸螺杆调节标高，然后垫 8×8cm 方木做作为操作平台（如需方便行走可铺钢 板） ，脚手管与型钢之间采用点焊或焊接钢筋。

使用碗扣式脚手管，优点是搭设快捷， 采用常规搭设。

见图 1 所示。

脚手架搭设完成后，必须进行现场预压实验。

K58+535 洪排河特大桥边跨现浇段施工实施细则 将盖梁与支架通过预埋件连接。

考虑到温度对混凝土浇注后的影响，盖梁与支架 的连接只在端头连接，支架整体上让混凝土浇注后梁体在顺桥向有一定的活动性。

边跨现浇段 J 号块： 1、可分三段施工，包括盖梁范围实体段及变截面段。

优点模板可周转使用。

一次 性投入较小。

先施工 179cm 实体段 （悬挑 20cm） ， 然后施工 460cm 段， 最后是 300cm 段。

施工完实体段后，在施工下一段之前需对梁底标高进行复测，调节好顶升螺杆， 2、可一次浇注。

优点整体性较好，节约工期。

模板： 由于 19#墩盖梁与 J 号块之间空间较小（23.1cm） ，所以： 1、可在盖梁范围内底模采用周围砌砖中间填砂的方式。

支座处用钢板。

其余采用 图 3 所示模板。

2、模板均采用图 3 所示，盖梁范围底模用木料或型钢作为卸货块。

注：图 3 所示模板做为参考使用，也可用墩身或盖梁模板组拼。

如有疑问可参考 0#块模板设计。

砼采用拌和站拌制，砼运输车地面运输，泵送入仓，砼捣实养护等均按照常规方 法施工。

四、施工要点 一) 支架及模板安装1、脚手架预压实验由现场技术人员设定方案进行并测量留档。

2、 脚手架搭设时必须规范，间距和斜杆必须到位，脚手架与分配梁之间采用焊接， 从而保持其桅顶性。

3、模板脱模采用普通液压油，保证外观质量。

4、 模板拆除须在砼强度达到 100%， 张拉灌浆后方可进行。

底模在边跨合拢后拆除。

5、测量定位措施：平面定位采用正面和侧面呈 90 度交会方法控制模板外缘边线， 采用 SET2 型全站仪进行；高程方面采用水准仪和钢尺配合使用，互相校核。

二）钢筋 1、钢筋绑扎应按设计和规范执行。

2、焊接应满足钢筋施工技术规范要求。

K58+535 洪排河特大桥边跨现浇段施工实施细则 3、钢筋接头直径大于 25 采用滚扎直螺纹连接，小于 25 采用电焊连接。

4、钢筋安装前应首先安装架立钢筋，在架立钢筋上画出主筋位置，以保证钢筋骨 架的绑扎准确美观。

5、在绑扎钢筋的同时安装预应力波纹管，波纹管安装必须严格按照施工图纸要求 进行，由于设计图中未设置波纹管道的架立钢筋，在施工时应增设以保证其在砼浇筑 过程中不至于移位。

波纹管在安装时尽量减少接头数量，接头必须沾接牢固，防止在 砼浇筑过程中管内进浆，并防止波纹管在砼浇筑过程中变形。

锚垫板在安装完成后用 海绵或胶布将压浆孔封闭，避免混凝土进入孔道。

6、预应力端部分应按设计图纸开槽，槽口处布设φ 22 钢筋网与主筋或锚板点焊， 预应力张拉完毕后管道内须压水泥净浆，锚垫板埋设时必须于预应力立波纹管道垂直， 预留槽口在所有预应力完成后封闭，当预应力钢束、锚垫板与普通箍筋冲突时，保证 预应力钢束、锚垫板位置，适当挪动箍筋位置。

三）砼及预应力张拉 1、砼采用运输车路面运输,泵送入仓，泵管不要和脚手架接触（保证脚手架的稳 定） ，砼入仓后采用相应型号插入式振捣棒振捣密实，保证砼内实外光。

砼采用斜向分 层方法由非悬挑侧向悬挑侧浇注，分层厚度严格按照规范要求，保证浇注过程中支架 的受力均匀。

在砼振捣过程中振动棒应尽量避免接触预应力管道。

2、砼养护采用洒水或养护剂养护，同时应注意拆模后对构件棱角的保护。

3、预应力张拉根据规范及设计进行。

五、质量保证措施施工质量保证措施详见《总体施工组织设计》 ，并在以下方面重点注意： 1、严格控制各项原材料的规格、材质、型号、质量，杜绝不合格材料用于本工程。

2、严格控制梁标高和梁中心线，保证梁的平面位置高程及截面尺寸。

3、 严格控制模板的制作和安装质量。

模板须经检验验收合格后方可进入现场使用， 拼装时应遵循编号顺序以保证轮廓线的直顺、圆滑。

模板法兰螺柱及对拉螺柱应逐个 检查是否拧紧，以保证模板拼缝及轮廓线符合外观要求。

4、严格控制砼的质量，认真把好砼的生产质量关。

主要应该从原材料计量的准确 性、砼的搅拌时间、砼的坍落度及工作性能等方面仔细监督，认真旁站，严格执行砼 的生产值班制度，保证砼的出仓质量。

其次，应该在前仓安排有工作经验的砼振捣工 人，保证砼内实外光。

K58+535 洪排河特大桥边跨现浇段施工实施细则 5、加强砼浇筑后的养护，保证砼不致因养护不当引起外观和内在的质量问题。

养 护派专人进行塑料薄膜包裹和洒水养护。

6、质量检验标准 ① 钢筋安装实测项目项 次检查项目 两排以上间距 受力 钢筋 间距 (mm) 同 排 梁、板、拱肋 基础、锚碇、墩台、 柱 灌注桩规定值或 允许偏差 ±5 ±10 ±20 ±20 ±10 ±10 ±5 ±20 ±5 ±10 ±3检查方法和频 率权 值1尺量： 每构件检 3 查 2 个断面2箍筋、横向水平钢筋、螺旋筋间距 (mm) 钢筋 骨架 尺寸 (mm) 长 宽、高或直径 弯起钢筋的位置(mm) 保护 层 厚度 (mm) 柱、梁、拱肋 基础、锚碇、墩台 板尺量： 每构件检 2 查 5~10 个间距 尺量： 按骨架总 1 数的 30%抽查 尺量： 每骨架抽 2 查 30% 尺量： 每构件沿 模板周边检查 8 3 处345 △注： 1、小型构件的钢筋安装按总数抽查 30%。

2、在海水或腐蚀环境中，保护层厚度不应出现负值。

② 模板安装允许偏差 项 目 基础 模板标高 柱、墙和梁 墩台 允许偏差（mm） ±15 ±10 ±10K58+535 洪排河特大桥边跨现浇段施工实施细则 上部构造的所有构件 模板内部尺寸 基础 墩台 基础 轴线偏位 柱或墙 梁 墩台 装配式构件支撑面的标高 模板相邻两板表面高低差 模板表面平整 预埋件中心线位置 预留孔洞中心线位置 预留孔洞截面内部尺寸 +5，0 ±30 ±20 15 8 10 10 +2，-5 2 5 3 10 +10，0六、施工人员配备详见附表七、安全保证措施施工安全保证措施详见《项目安全管理制度》 ，并在以下方面重点注意： 1、安全方面设立现场专职安全员及警卫班负责工地施工安全和治安保障。

2、对现场上墩施工的民工应定期进行安全教育，并不定期进行安全大检查，对不 符合安全操作规程的民工处以经济罚款或者责令其接受安全教育。

3、对脚手架搭设和防止坠落设施等实行专人负责制，安全员应先检查，发现隐患 及时整改，整改经安全员检查合格后才允许上人操作，杜绝把隐患存留在工序中。

4、现场设专职警卫两人，值守工地，保证公共财产万无一失。

八、环境保护措施文明施工及环境保证措施详见《项目环境管理制度》 。

K58+535 洪排河特大桥边跨现浇段施工实施细则九、附件劳动力计划一览表序 号 1 2 3 4 5 6 7 8 9 10 11 12工 种 技术主管 技术员 工（段）长 起重 电焊工 安全员 质检员 电工 模板工 钢筋工 试验工 砼工人 1 1 1 2 5 1 1 1 10 15 2 10数备注2cm厚竹胶板 8×8cm方木 B--B A BA--AK58+535 洪排河特大桥边跨现浇段施工实施细则工10 顶升螺杆B A 说明： 1、采用碗扣式Φ 50脚手管。

2、脚手架搭设间距为40 cm×40cm×80cm。

3、脚手架搭设时注意斜撑及剪刀撑加强。

4、脚手架与承台通过预埋件连接保证稳定性。

图1 支架示意图K58+535 洪排河特大桥边跨现浇段施工实施细则1cm厚钢板图2 盖梁预埋件加工图Φ 12螺纹钢K58+535 洪排河特大桥边跨现浇段施工实施细则8X8cm木方2cm厚竹胶板箱梁底模、侧模说明： 1、该图单位以cm计。

2、8X8木方与竹胶板错4cm用于相邻模板拼装。

。
