高压固态软启动器说明书

使用操作指导说明书中、高压固态软起动器HPMV-DN换脸安全● 操作本设备之前，请仔细阅读操作指导手册并严格遵循手册的操作规范。

● 安装及维护操作，应严格按照本手册及相关国家标准及行业惯例，否则因没有按照相应指导规范操作所引起的一切不良后果制造商概不负责。

● 维护软起动器或电机之前，必须断开一切电源输入。

● 安装后应仔细检查核实无任何零部件(如：螺钉、垫圈等)落入带电器件部位。

注意事项1、本产品设计依据IEC947-4-2A类设备等级标准要求。

2、进一步的信息详见技术说明。

警告● 本产品与主电源连接后其内部局部器件及PCB上局部位置所带的电压等同于主电压，若违规接触它将非常危险，可引起触电伤亡事故。

● 本产品接上主电源后，即使断开控制电压或停止起动器后，在软起动器的输出端仍然会出现用于采样的全电压信号。

● 产品必须要良好接地，以保证正常操作的安全，不致发生意外触电击伤。

● 禁止将功率因数补偿电容器连接在起动器输出端。

本公司保留改进产品设计及修改相关技术说明而不预先通知之权利！1目录主题起动器选型安装说明内部设定控制端子操作面板控制端子控制接线接线图柴油发电机供电的接线图带通讯的接线图起动停止参数电机和起动器保护电机和起动器故障查询表前面板显示模式参数设置低压检测(测试)泵起停参数设置起动程序菜单描述故障分析技术总结34-56-78-91011-12131415-1617-1819-2021-22232425-3233343536-3839-4041-42页码2HPMV-DN中压固态软起动器是最新一代完美可靠的高科技产品，是专门为标准中压三相三线鼠笼感应式电机设计的高科技产品。

为电机提供最佳的限流降矩起动方式。

HPMV-DN中压固态软起动器的起动方式是向电机提供平缓渐增的电压来完成的，从而实现了以起动电机所需的最小电流来平稳加速起动电机。

HPMV-DN是基于第三代数字微处理器基础上设计的，具有泵控制功能，全面的电机保护以及模拟输出等功能。

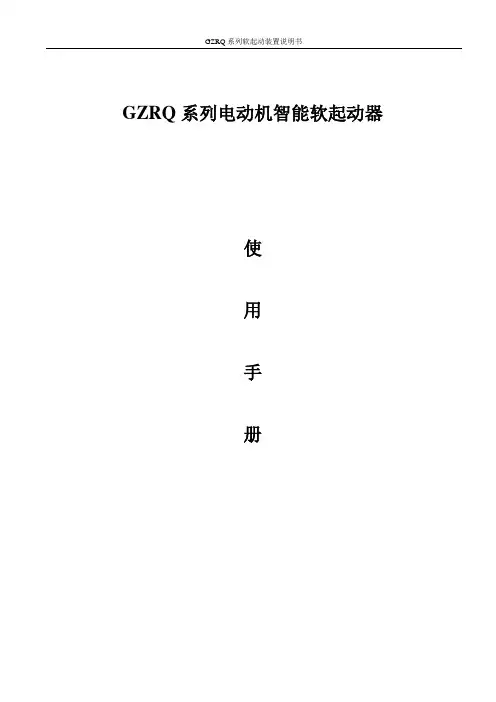

GZRQ系列电动机智能软起动器使用手册追日电气有限公司为客户提供全方位的技术支持，客户可与就近的追日办事处或代理商联系。

前言感谢您选用追日电气有限公司生产的GZRQ系列电动机智能软起动装置。

GZRQ系列电动机智能软起动装置是采用电力电子技术、微处理装置技术及现代控制理论设计生产的具有当今国际先进水平的新型起动设备。

该产品能有效地改善交流电动机的起动特性，是传统的星/三角转换、自耦降压、磁控降压等降压起动设备的理想换代产品。

请您在使用前认真阅读本说明书，并按规程正确操作和使用，以充分发挥GZRQ系列软起动装置的作用，确保操作人员和设备的安全。

科技创新未来攀登永无止境！1. 应由专业技术人员安装或指导安装本软起动装置；2. 应尽量保证负载电动机功率、规格与本软起动装置匹配；3. 与软起动装置输入及输出连线应用绝缘胶带包好；4. 软起动装置外壳应该可靠接地；5. 设备维修时，必须先切断输入电源；6. 内部电路板带有高压，非专业人员请勿维修。

特别注意：补偿电容器的应用：用于提高功率因数的功率补偿电容器只能连接GZRQ软启动装置的输入端，并且不能再启动过程中投入使用，否则将损坏软启动器的可控硅功率器件。

万用表检测电阻：通电前测量一下进线和出线间电阻，应为120Ω左右，如果没有，表示可控硅功率器件有异常，禁止启动。

目录1. GZRQ系列软起动器的作用及特点 (1)1.1作用 (1)1.2特点 (1)2. 产品型号及检查 (1)3. 使用条件及安装 (2)4. 工作原理 (2)5. GZRQ系列软起动器控制模式及工作状态 (2)5.1电压斜坡软起动控制模式 (3)5.2限流软起动控制模式 (3)5.3GZRQ系列软起动器的五种工作状态 (3)5.3.1、准备好工作状态 (3)5.3.2、参数设置工作状态 (4)5.3.3、起动工作状态 (4)5.3.4、旁路运行工作状态 (4)5.3.5、故障保护状态 (4)6. 触摸屏功能及说明 (5)7. 参数设置 (9)7.1参数设置范围 (9)7.2参数设置步骤 (10)7.2.1 基本参数的设置 (10)7.2.2 起动模式的设置 (10)7.2.3．额定输出电流调整设置 (11)7.2.4 高级和通讯参数的设置 (12)8. 触摸屏故障显示说明及解决办法 (14)9. 运行前注意事项 (15)9.1运行前检查 (15)9.2运行前注意事项及安全 (15)10. 常见运行故障处理方法 (15)1. GZRQ系列软起动器的作用及特点GZRQ系列电动机软起动器是采用电力电子技术、微处理器技术及现代控制理论设计的具有当今国际先进水平的新型起动设备。

10kV高压软起动装置说明1、主要技术参数启动方式电压斜坡、电流限幅、突跳转矩软启动停止方式自由停车、软停车方式启动电流倍数≤3.5Ie（一般工况），现场可调启动时间 1～60S，现场可调启动次数 1～5次/小时（每两次间隔不小于10分钟）保护功能在电机软起动过程中有缺相、过载、过流等各种保护功能通讯功能具有RS485接口，Modbus通讯协议冷却方式自然风冷外壳防护等级 IP302、总体要求高压软起动装置采用高压电动机智能固态软起动装置，性能水平为上海追日GZRQ-65/10-1系列产品。

软起动装置采用串并联用晶闸管，无级控制输出电压，使电动机平稳地起动和停止。

装置串接在三相交流电源与三相交流异步（或同步）电动机输入端之间，接通电源后，通过主控单元控制驱动电路调节三相独立的反并联可控硅SCR阀组的相角来改变三相电动机的交流输入电压和电流，逐步增加电机转矩达到恒流起动或按一定斜率曲线变化起动和停车的目的。

起动完成后旁路接触器自动吸合，电动机投入电网运行。

装置具有过载、缺相、运行过流等故障保护功能，有效地避免因电动机起动电流过大给电网带来的有害冲击，在有限的电网容量下正常使用大功率电机并延长其使用寿命。

3、功能单元软起动装置结构材质采用优质钢板密封处理，减少外部环境对装置内部的污染和干扰，高、低压独立绝缘，合理布局确保安全。

装置主要由可控硅组件单元，控制、保护单元和人机界面显示单元组成。

（1）可控硅组件单元主功率单元主要由高压真空接触器和SCR可控硅阀组构成，高压真空接触器旁路运行作用，接触器电压电流大小根据电机电流和电压选用，软起动完成后旁路接触器吸合，电机运行由旁路接触器接管，同时旁路接触器可实现直起功能。

SCR可控硅阀组由可控硅串并联和RC阻容吸收网络组成，以减少冲击电压，防止SCR模块的损坏。

（2）控制和保护单元控制和保护单元采用先进的数字触发系统将低压控制连接到高压，高、低压绝缘隔离保证安全，通过控制可控硅的导通和关闭以实现对交流三相电源进行斩波、改变输出电压的幅值，完成对电机的起动和停止的理想化的控制，该单元分为三个部分：包括主要由DPS数字信号处理器组成的主控模块，触发回路组成的触发模块、有电流检测和电压检测电路等组成的采样模块。

MVC Plus 系列中高压固态软起动器致力于电力电子事业服务于全球客户专业的设计制造经验¾美国摩托托尼公司（MOTORTRONICS TM）是世界上最大的专业软起动器制造商之一，是专业从事生产电机软起动控制系统的世界著名厂家。

以其先进的技术、可靠的质量、专业的制造经验和优质的售后服务在世界上享有盛誉。

是许多国际著名公司固态软起动器的生产供应商。

¾公司于70年代在世界上最早开始研究制造软起动器，有几十年生产电动机固态软起动器和电力电子控制系统的经验，目前已有一百多万台高中低压软起动器在世界各地运行。

MVC Plus系列软起动器功能特性¾MVC Plus系列软起动器不仅可以提供常规的起动控制曲线，而且还可以根据实际情况设定完全符合负载起动要求的起动和停车曲线，从而实现电动机的平滑起停，消除了相关设备的机械冲击。

¾MVC Plus系列软起动器通过检测电动机热容量大小为电动机提供最佳的起动及保护曲线，完善的保护功能可以完全取代电动机的综合保护器，满足用户对电动机保护越来越苛刻的要求。

¾MVC Plus系列软起动器高压部分与低压控制部分通过光纤进行信号传输，对用户来说更加安全，同时可以避免主回路部分对控制回路的干扰，保证设备的正常运行。

重载设计¾过载能力为125%额定电流连续运行，500%额定电流下运行60秒，600%额定电流下运行30秒。

在应用中不需要考虑负载情况，完全可以按照电动机的额定参数选择需要的软起动器，无需在选型中保留余量。

在任何场合下，MVC Plus系列软起动器不需要进线电抗器，独特的宽触发脉冲设计可以保证触发的连续性。

¾在软起动器市场上，摩托托尼公司是当前国际上唯一通过85000安培3周波UL短路测试及15KV UL认证的生产厂家。

摩托托尼在中国¾美国摩托托尼公司（MOTORTRONICS TM）进驻中国市场已有十余年，其中高压软起动器在中国的石油、化工、电力、水利、钢铁、水泥、市政、矿山、煤矿等诸多行业得到了广泛的应用，市场占有率处于领先地位，在国内具有较高的品牌知名度和行业认可度。

DGQ-G高压软起动装置阐明书Contents目录一、产品概述--------------------------------------------------------4二、型号阐明-----------------------------------------------------4--5三、工作原理 -------------------------------------------------------5四、设计构造-----------------------------------------------------5--6五、技术特点-----------------------------------------------------6--7六、技术指标和性能-----------------------------------------------7--10七、软起动装置控制模式------------------------------------------11--14八、故障记录-------------------------------------------------------14九、通信阐明---------------------------------------------------14--19十、平常维护-------------------------------------------------------19十一、外形尺寸---------------------------------------------------------------------------------20前言感谢您使用湖北缔造电气有限企业生产旳DGQ系列电动机软起动装置。

为了充足发挥软起动装置旳功能，请您按规程对旳操作和使用，并保证操作者旳安全，在使用前请详细阅读本《顾客手册》。

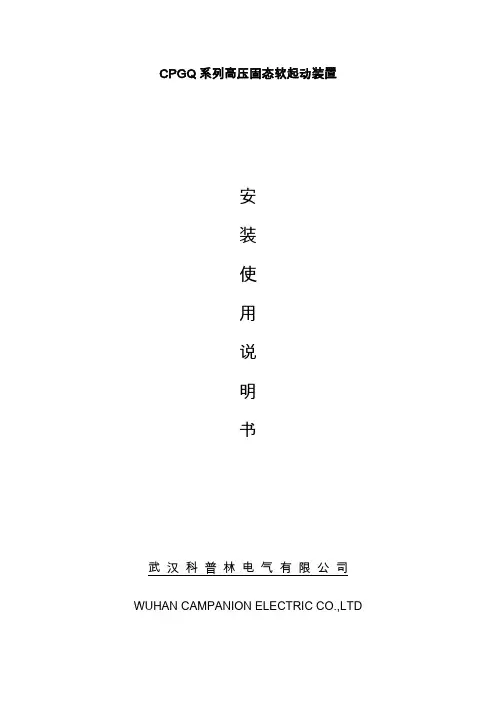

CPGQ系列高压固态软起动装置安装使用说明书武汉科普林电气有限公司WUHAN CAMPANION ELECTRIC CO.,LTD目录CPGQ系列高压固态软起动装置 ............................................................................................ - 2 -1 概述......................................................................................................................................... -2 -2 工作原理................................................................................................................................. - 2 -3 型号说明................................................................................................................................. - 3 -4 主要技术参数和特性............................................................................................................. - 3 -5 一次方案................................................................................................................................. - 4 -6 符合标准................................................................................................................................. - 4 -7 产品规格及安装基础图......................................................................................................... - 4 -8 可控电抗器控制器................................................................................................................. - 5 - 9装置的安装.调试..................................................................................................................... - 8 - 10使用与维护.......................................................................................................................... - 10 - 11开箱须知.............................................................................................................................. - 10 -CPGQ系列高压固态软起动装置安装使用说明书1 概述本系列产品是利用最新一代自藕励磁式软起动专利技术而成功研发的新型固态软起动装置，适用于大中型、特大型鼠笼式或同步电动机的起动。

珠海瑞杰一体化高压固态软启动柜说明书高压固态软启动柜使用过程中注意事项：
每年要检查螺栓是否有松动，并使用合适的力矩扭紧螺丝。

根据生产厂家的技术手册检查真空接触器的气隙间隔是否合乎要求。

长期停放，清洁柜面、仪表、指示灯；检查电缆外壳接地、清洁绝缘垫、清洁柜内。

检查接地，清洁并检查避雷器，测量接地电阻，清洁并检查电缆套管和支持绝缘子。

当电机关闭时，传统的控制方法是通过瞬时断电来完成的。

然而，在许多应用中，电机不允许立即关闭。

例如，如果高层建筑的水泵系统瞬间关闭，就会产生巨大的“水锤”效应，造成管道甚至水泵的损坏。

为了减少和防止“水锤”效应，有必要逐渐停止电机，即以软方式停止电机。

软启动器可以满足这一要求。

在泵站中，软停车技术可以避免泵站“翻板门”的损坏，降低维护成本和工作量。

高压固态软启动柜安全操作注意事项：
1、设备必须安全可靠牢固地安装。

高压固态软启动柜的优点
2、绝不可将交流电源接至固态软起动器的输出端U、V、W等端子上；以免造成器件损坏及伤及人身安全。

3、使用前，请确认设备的接地端子是否按国家电气安全规定和其它有关标准正确可靠的接地。

4、固态软起动器电源前端必须安装适当容量的空气开关。

本设备或与之有关的机器进行故障检修时应注意关断电源。

高压固态软起动装置使用说明书（版本V1.00）在安装、运行、维护高压交流电动机软起动装置之前，请仔细阅读本手册！注意事项●本产品设计依据GB11022-2011类设备等级标准要求。

●进一步的信息详见技术说明。

危险事项●如不按规定操作可能导致危害人生安全的事故。

●高压交流电动机软起动装置接入电源后，柜内会带高电压。

但即使在电机停止运行状态，其输入端仍带有高电压。

柜内带有电磁锁，必须断开软起动装置的前级输入电源，确认软起动装置与高压断开后，方可打开软起动装置的前、后大门。

在对软起动装置的高压部分进行任何维护、维修之前，必须将软起动装置的高压部分可靠接地。

●软起动装置的微机控制器和二次控制回路使用AC 220V电源，接触微机控制器接线端及二次控制回路接线端有触电的危险。

●软起动装置的柜体必须可靠接地。

警告事项●如不按规定操作可能导致危害设备安全的事故。

●用于提高电机功率因数的无功补偿装置接入时，可能损坏软起动装置的可控硅元件，用户如需接入无功补偿装置，请务必在订购软起动装置时向厂家说明。

●软起动装置的输入、输出端不得接反，否则将损坏软起动装置。

●固态软起动器起动时可控硅元件会发热，设备每次起动间隔时间应不少于为15分钟，否则会损坏元件。

●软起动装置工作环境为室内、常温、无污染及腐蚀，用户有特殊的要求请在订购时向厂家说明。

由于产品在不断更新，本公司保留改进产品设计及修改相关技术说明而不预先通知的权利！有需要请与我们联系索取最新技术资料。

目录一、概述1、产品简介-----------------------------------------------------------------------------------------------12、性能指标-----------------------------------------------------------------------------------------------13、工作原理-----------------------------------------------------------------------------------------------24、控制系统-----------------------------------------------------------------------------------------------25、结构设计-----------------------------------------------------------------------------------------------3二、功能1、保护功能-----------------------------------------------------------------------------------------------62、测量功能-----------------------------------------------------------------------------------------------63、通讯接口-----------------------------------------------------------------------------------------------64、开入开出-----------------------------------------------------------------------------------------------65、操作界面-----------------------------------------------------------------------------------------------6三、安装与调试1、运输、储存及开箱检测-----------------------------------------------------------------------------72、柜体检查与连接--------------------------------------------------------------------------------------73、绝缘测试-----------------------------------------------------------------------------------------------84、低压灯泡试验------------------------------------------------------------------------------------------85、高压接线及起动---------------------------------------------------------------------------------------8四、起动与停机1、起动初始步骤----------------------------------------------------------------------------------------102、起动参数设置----------------------------------------------------------------------------------------103、软停参数设置----------------------------------------------------------------------------------------11五、用户菜单与设置1、主界面说明-------------------------------------------------------------------------------------------132、系统设置----------------------------------------------------------------------------------------------143、起动设置----------------------------------------------------------------------------------------------154、停机设置----------------------------------------------------------------------------------------------165、保护设置----------------------------------------------------------------------------------------------186、故障查询----------------------------------------------------------------------------------------------207、参数设置操作说明----------------------------------------------------------------------------------21六、软起动控制器1、开入与通讯------------------------------------------------------------------------------------------222、光纤触发---------------------------------------------------------------------------------------------233、电源与开出------------------------------------------------------------------------------------------234、交流采集---------------------------------------------------------------------------------------------23七、通讯协议1、传输方式---------------------------------------------------------------------------------------------252、信息帧格式------------------------------------------------------------------------------------------253、通讯应用---------------------------------------------------------------------------------------------254、数据点表---------------------------------------------------------------------------------------------26八、维护与故障处理1、日常维护---------------------------------------------------------------------------------------------282、故障分析---------------------------------------------------------------------------------------------28九、质保与售后服务2、保修细则---------------------------------------------------------------------------------------------303、维修指南---------------------------------------------------------------------------------------------30 附录附录1、订货须知-------------------------------------------------------------------------------------31 附录2、常用电机的软起动装置参数设置表-----------------------------------------------------31第一章概述1、产品简介ZGQ系列软起动装置是高压交流电动机起动的设备，它的主要构成是接于电源与被控电机间的三相反并联晶闸管组件及其电子控制装置。
