软启动柜规格书-————————————————————————————————作者：————————————————————————————————日期：ﻩ项目工程高压软启动柜设备技术规格书:编制:一.总则1．本技术规范适用于河北钢铁集团项目工程高压软启动及高压柜设备。
范围包括本体及控制系统；它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求;2.本技术协议书所提出的只是对设备最低限度的技术要求，并未对一切技术细节作出规定,乙方应保证提供符合本技术协议及有关标准规范的优质产品,以保证设备的安全可靠运行。
二．技术要求1 应遵循的主要现行标准规范和标准（以最新版本为准)ＧＢ12０７－1997 电压互感器GB1208－1９９7 电流互感器ＧＢ/T2423.4-1993 电工电子产品基本环境试验规程试验Dｂ：交变湿热试方法。
(eqv IEC ６０068-2－30:1９80)ＧＢ3906－２006 ３~3５kV交流金属封闭开关设备GB/Ｔ２828-１９87 逐批检查计数抽样程序及抽样表(适用于连续批的检查）GB/Ｔ 2900．19-19９4 电工名词术语高电压试验技术和绝缘配合GB/T 2900.20-1994 电工术语中压开关设备DL/Ｔ59３-200６中压开关设备和控制设备标准的共用技术要求ＧB 3１1.1－19９7 中压输变电设备的绝缘配合GB/T 379７-２005 电气控制设备GB／Ｔ１4048．1-2001 交流中压接触器和基于接触器的电动机起动器JB／Ｔ１０25１－２001 交流电动机电力电子软起动装置ＧB／T 13422-1９92 半导体电力变流器电气试验方法GＢ/T 38５９．１-1９9３半导体变流器基本要求的规定GB/T 38５9.2-1９９３半导体变流器应用导则ＧB/T 14549-1993 电能质量公用电网谐波GB/T 176２6.１4-２0０５电磁兼容试验和测量技术电压波动抗扰度试验GB/T 2６82-1981 电工成套装置中的指示灯和控钮的颜色JB/T 7601．2-２0０８电线电缆专用设备基本技术要求电缆设备基本技术要求DL/T 404-199７户内交流中压开关柜订货技术条件GＢ50０62-1992 电力装置的继电保护和自动装置设计规范GB/Ｔ4２07-2003 固体绝缘材料在潮湿条件下相比漏电起痕指数的测定方法GB/T5１6９.1１-２0０6 电工电子产品着火危险试验成品的灼热丝试验方法和导则GB 4208-20０８外壳防护等级GＢ/Ｔ１3384-199２机电产品包装通用技术条件JＢ３284－1９83 电机、电器产品运输、贮存基本环境及试验条件GＢ/Ｔ１91-2008 包装储运图示标志ＧＢ１984-2003 《交流高压断路器》GB３1１.1《高电压输变电设备的绝缘配合》GB311.2-６《高电压试验技术》GB７63《交流高压电器在长期工作时的发热》ＧＢ1408 《固体绝缘材料工频电气强度的试验方法》GB2706《交流高压电器动、热稳定试验方法》GB3309 《高压开关设备常温下的机械试验》GB7354《局部放电测量》GB1１022 《高压开关设备通用技术条件》SD/T318《高压开关柜闭锁装置技术要求》DL４０２《交流高压断路器订货技术要求》SD132 《交流高压断路器技术要求》ＧB390６《３～３5ｋＶ交流金属封闭开关设备》DＬ/T４04-1997《户内交流高压开关柜订货技术条件》ＤL/Ｔ４03－20０6 《1２-40.5KV高压真空断路器订货技术条件》DＬ53９《户内交流高压开关柜和元件凝露及污秽试验技术要求》ＤL／T５９3 《高压开关柜设备的共用订货技术要求》GB3１1 《高压输变电设备的绝缘配合与高电压试验技术》IＥC6０2９8 《1kV及以上52ｋV及以下交流金属封闭开关设备和控制设备》IEＣ60056 《交流高压断路器》IEＣ6０１29 《交流高压隔离开关和接地开关》IEC-60099-４《交流系统用无间隙金属氧化物避雷器》IEC60694 《高压开关设备标准的共用条款》IＥC６0０06０《高压测试技术》2. 使用条件安装地点：户内海拔高度:海拔标高约8９０—１０４6m之间环境气温：-１5~40℃多年平均相对湿度：６5％污秽等级:Ⅱ级耐地震能力：地面水平加速度0.2g，垂直加速度0.1g，按ＩEC116６标准试验，安全系数1.6７。
1、设计要求电动机起动时，不得使母线电压低于额定电压的90%，电机端电压约为额定电压的50％，在80%额定转速下，电机端电压不低于65%。
采用直、软起动控制方式。
软起动器应内置旁路接触器。
电动机起动电流和起动时间：起动电流控制在1.5～2.5倍额定电流，起动时间控制在 10～60s(现场可调)以内，起动力矩可以达到额定力矩的80%。
起动控制技术采用有级变频起动，可以输出12.5Hz和50Hz两种起动频率。
电动机连续起动次数：不低于6次/小时。
软起动器所用元器件及内部板件经过抗腐蚀和阻燃等特殊方式处理，可以适应各种高灰尘、高腐蚀的环境下。
应设置RC吸收网络提供瞬间电压保护电路，以减少dv/dt冲击电压，防止SCR模块的损坏。
低压控制部分应包括数字微处理机、控制器和液晶显示器、操作接口和其它低压元件，并与高压部分隔离。
2、功能正常起动为软起动，但在软起动器故障情况下应能直接起动电机且对软起动器及电机的各项保护依然有效。
电源部分与控制部分采用光纤作为传输介质。
有针对各种泵类负载控制特性的专业泵控制程序。
应具有用低压电机预调试的功能，测试内容包括触发试验和模拟试验。
具备软停车功能，防止水击现象造成管道、阀门的损坏。
显示仪表、操作装置、按键和指示灯的安装要适于读数和操作。
软起动柜主回路各元器件之间采用母线铜排方式连接。
采用电子式电压互感器进行高压测量。
软起动器可以“干”测试，允许晶闸管触发、继电器、指示灯及接触器在不接通主回路电源的情况下进行全功能测试。
2.3技术性能指标详见附表2.4 软起动型式软起动器采用电子软起动器，应具备有级变频起动模式和软停车功能。
利用可控硅调压来实现电动机软起动，即所谓的固态软起动。
电子软起动器一般都是采用智能化控制，在软起动过程中，各相晶闸管顺序导通，并按一定规律移相改变电机的输入电压和频率，在电机最初起动时输出频率为12.5Hz在电机速达到1/4额定转速后，输出频率变为50Hz并当电机到额定电压后，软起动过程结束，闭合旁路接触器，切除晶闸管阀组。

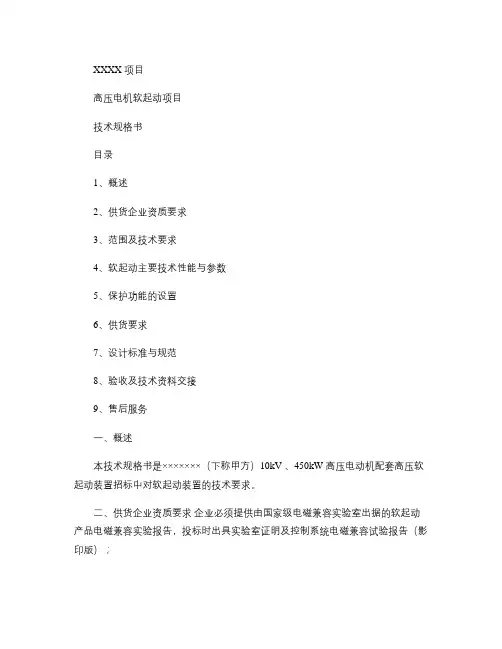

XXXX 项目高压电机软起动项目技术规格书目录1、概述2、供货企业资质要求3、范围及技术要求4、软起动主要技术性能与参数5、保护功能的设置6、供货要求7、设计标准与规范8、验收及技术资料交接9、售后服务一、概述本技术规格书是×××××××（下称甲方）10kV 、450kW 高压电动机配套高压软起动装置招标中对软起动装置的技术要求。
二、供货企业资质要求企业必须提供由国家级电磁兼容实验室出据的软起动产品电磁兼容实验报告，投标时出具实验室证明及控制系统电磁兼容试验报告（影印版）；企业生产高压晶闸管软起动装置时间不得少于3年，业绩不低于100台，投标时提供相关材料。
参加投标企业必须具有高压晶闸管软起动装置生产资质，投标时提供由国家相关机构签发的生产资质证明文件（影印件）。
三、范围及技术要求四、软起动主要技术性能与参数本项目中的软起动装置采用“一对一”的起动方式，软起动方式要求采用高压晶闸管控制的恒流起动，软起动的一次接线图如下。
4.1工作状况本项目中要求软起动装置能在以下工况下正常工作额定系统电压：10kV+10%~15%额定系统频率：50Hz ±2Hz冷却方式：自然空气对流冷却室内环境温度：－20℃～＋40℃相对湿度：不大于95％、不结露地震烈度：按8度设防安装地点：户内海拔高度：<2300m4.2电机起动电流要求本项目中要求电机采用高压晶闸管控制下的恒流起动方式平滑起动，起动电流倍数可在现场根据实际使用情况在1.5倍~4倍间调整。
电机起动完成后通过软起动装置内部的高压旁路接触器将软起动晶闸管元件短接，起动电流倍数的调整能在软起动控制柜面板上能方便地显示和设置。
4.3电机起动时间要求本项目中要求电机起动时间可在现场根据实际使用情况在0~90秒内调整设定；每小时最大起动次数不小于4次，每次起动间隔时间不大于15分钟。
起动时间的调整能在软起动控制柜面板上能方便地显示和设置。
高压软启动装置技术附件二、技术规格及有关要求1用途本设备用于S02风机软启动2.工艺条件（见下表）S02风机电动机参数3.符合的标准1、GB∕T3906-1991《3-35KV交流金属封闭开关设备》2、GB/T3797-1989《电控设备，第2部分:装有电子器件的电控设备》3、GB191-2000《包装储运图示标志》4、GB4208-1993《外壳防护等级（IP代码）》5、GBT14549-1993《电能质量公用电网谐波》4.技术要求4.1技术总要求应符合中国环境保护产品认定技术条件和相关产品技术规范。
4.1.1本技术标书提出的是最低限度的要求，并未对切细节做出规定，也未充分引述有关标准和规范的条文，卖方应保证提供功能完整、性能优良并符合本技术标书和有关国际最新工业标准的优质产品。
4.1.2本技术标书所使用的标准如与卖方所执行的标准发生矛盾时，按较高标准执行，但制造工艺和设备应达到国际先进水平。
4.1.3方对所供的生产设备应逐项予以说明，包括设备功能组成、特点、技术性能、有关参数等。
4.2技术要求4.2.1电动机启动时变压器二次母线电压降落不超过额定电压的15%,软启动采用天津市先导倍尔电气有限公司产品。
4.2.2操作方式:就地远程操作4.2.3预留计算机接口4.2.4继电保护带养动保护的微机保护4.2.5操件及控制电源220V DC由免维护直流屏提供4.2.6产品技术参数额定软起动电压380V, 6KV, IOKV额定软起动功率100-20000KW限流范围2.5-3.5倍起动时间5-60秒控制电源电压3AC380V连续起动次数3-5次5技术特点5.1本装置通过对电机的控制，实现恒流起动，减小电机起动对电网的影响。
5.2对电机和起动器的热过载保护，对传动机械的机械保护，消除转矩浪涌并降低冲击电流。
5.3对于大多数应用来说，出厂设置即可满足要求，而不需要作任何调整。
5.4可以通过调整设定参数优化起动曲线。
TGQ1-3000/10高压交流电机软起动装置说明书在安装、运行、维护高压交流电机软起动装置之前，请仔细阅读本手册。
注意事项危险事项：如不按规定操作可能导致危害人生安全的事故。
高压交流电机软起动装置接入电源后，柜内会带高电压。
运行中如打开软起动装置的大门，软起动装置将跳闸、报警、停止工作。
但即使在电机停止运行状态，其输入端仍带有高电压。
必须断开软起动装置的前级输入电源，确认软起动装置从高压隔离后，方可打开软起动装置的前、后大门。
在对软起动装置的高压部分进行任何维护、维修之前，必须将软起动装置的高压部分可靠接地。
软起动装置的控制电路板及控制线路带有220V交流电压，接触控制电路板及控制线路的端头有触电的危险。
软起动装置的柜体必须可靠接地。
警告事项：如不按规定操作可能导致危害设备安全的事故。
无功补偿装置—用于提高电机功率因数的无功补偿装置的接入，可能损坏软起动装置的可控硅元件，用户如需接入无功补偿装置，请务必在订购软起动装置时向厂商说明。
输入输出—软起动装置的输入、输出端不得接反，否则将损坏软起动装置。
连续起动—超过规定的连续起动，将使软起动装置的可控硅元件超温，最终将其损坏。
环境—软起动装置的设计工作环境为室内、常温、无污染及腐蚀，用户有特殊的要求请在订购时向厂商说明。
目录第一章绪论 (3)第二章安装 (10)第三章起动 (12)第四章维护及故障排除 (16)第一章 绪论1.1 概述软起动装置是用来控制交流电机起动的设备，它的主要构成是接于电源与被控电机间的三相反并联晶闸管组件及其电子控制装置。
TGQ1型软起动装置是为高压交流电机的起动而设计的，其型号字母代表的意义如下：1.2 技术指标和性能负载种类 三相中压异步电机、同步电机交流电压 10kV +10%-15%功率 3000kW容量 连续：130%控制器标称值短时：400%控制器标称值/30秒200%控制器标称值/60秒连续起动：最大4次/小时，两次启动至少间隔15分钟 频率 50Hz±2Hz主回路组成 36 SCRS瞬时过电压保护 复合过电压保护器及dv/dt吸收网络冷却 空气对流冷却旁路接触器 具有直接起动容量的接触器。
安全注意事项警告！主回路电源得电后即存在危险电压。
！电机停止后，主回路上依然存在危险电压，须在软起动器断电后，再打开前面板。
！软起动器停止后，继电器端子上〔8、9、10、11、12〕依然存在危险电压。
！不允许软起动器输出端〔U、V、W〕接补偿电容器或压敏电阻。
！点击综合保护器应接于软起动器输入端〔R、S、T〕，不允许接于输出端。
！软起动器与变频器混用时，二者输出端要彼此隔离。
！不要试图修理损坏的器件，请与供货商联系。
！散热器的温度可能较高〔在线运行方式下〕。
！严禁在软起动输出端反送电。
！软起动器在起动或停止状态时，输出侧都存在高压目录 (1) (2) (3) (3)..................................... (3) (3) (6) (6) (7) (8) (9) (9) (9) (11) (11) (13) (13) (15) (16)1.产品简介及特点电机软起动器是一种将电力电子技术，微处理器和自动控制相结合的新型电机起动装置。
他能无阶跃地平稳起动/停止电机，防止因采用直接起动、星/三角起动、自耦减压起动等传统的起动方式启动电机而引起的机械与电气冲击等问题，并能有效的降低起动电流及配电容量，防止增容投资。
启动器特点如下：(1)多起动方式：限流起动、斜坡起动、斜坡限流起动，最大程度满足现场需求，实现最正确启动效果。
(2)高可靠性：有高性能微处理器对控制系统中的信号进行数字化处理，防止了以往模拟线路的过多调整，从而获得极佳的准确性和执行速度。
(3)强大的抗干扰性：控制单元中的信号均采用光电隔离方式，并设置了不同的抗噪级别，防止了主电网上干扰引起的软起动器误动作。
(4)简便的调整方式：控制系统应用范围广，方式调整简便、直观，通过各种功能选项可匹配各类不同的控制对象。
(5)结构的优化：独特的紧凑结构设计，特别方便用户集成到已有系统中，为用户节省系统改造费用。
(6)电机的保护：多种点击保护功能〔如过流、输入/输出缺相、晶闸管短路、过热保护等〕确保电机及软起动器在故障或误操作时不被损坏。
华陆工程科技有限责任公司高压软启动装置技术规格书项目代号：07034项目名称：锦疆化工合成氨尿素工程3210 2010.3版次日期编制人校核人审核人项目经理3210 供设备招标版次说 明1. 概述1.1概述本规格书包括了由华陆工程科技有限责任公司设计的用于锦疆化工合成氨尿素工程的10kV 高压电动机（CO2压缩机）软起动装置的基本技术要求。
供货商应满足本技术规格书和现行标准要求的高质量产品及其相应服务。
对国家有关安全和环保等强制性标准，必须满足其要求。
所供设备必须是经国家鉴定的成熟产品（其设计、制造、试验、运输等必须满足相关国标准和IEC标准）。
本规格书应参考301总变电所高压供电系统图和平面布置图。
1.2范围本规格书适用于10kV高压电动机有级变频起动装置,以下简称软起动装置。
1.3标准及规范规格书提出最低限度的要求，设备及材料的设计和制造应遵循相应的中国国家标准（GB）和IEC标准。
只有当无相应的中国国家标准时，才能采用特殊标准。
主要的标准及规范如下（但不限于此）：GB3906-91 3 ～ 35 kV交流金属封闭开关设备GB1984-89 交流高压断路器GB/T11022-89 高压开关设备通用技术条件GB1208-98 电流互感器IEC298 额定电压1kV以上至52kV的金属封闭交流开关设备和控制设备 Q/HP 001-2005 《中压交流电动机固态软起动装置》GB/T 11022-1999 《高压开关设备和控制设备标准公用技术要求》GB／T2423.4－1993 《电工电子产品基本环境试验规程试验Db：交变湿热试验方法》 JB／T 10251－2001 《交流电动机电力电子软起动装置》GB／T 13422 －1992 《半导体电力变流器电器试验方式》GB／T 14549－93 《电能质量 公用电网谐波》GB／T 17626.14－200 《电磁兼容 试验和测量技术电压波动试验2.环境条件除非另有规定，软起动装置应按下列环境条件设计及制造。
目录1 概述------------------------------------------------------------------------------------------------11.1 产品特点--------------------------------------------------------------------------------------11.2 主要用途及选用范围-----------------------------------------------------------------------11.3 型式、规格、型号的组成及其代表意义-----------------------------------------------11.4 使用环境条件--------------------------------------------------------------------------------12 结构特征与工作原理------------------------------------------------------------------------------22.1 结构--------------------------------------------------------------------------------------------22.2 工作原理--------------------------------------------------------------------------------------63 技术特性-------------------------------------------------------------------------------------------73.1 主要性能--------------------------------------------------------------------------------------73.2 主要参数---------------------------------------------------------------------------------------84 尺寸、重量-----------------------------------------------------------------------------------------84.1 外形尺寸---------------------------------------------------------------------------------------84.2 重量---------------------------------------------------------------------------------------------85 安装、调试----------------------------------------------------------------------------------------85.1安装--------------------------------------------------------------------------------------------85.2调试--------------------------------------------------------------------------------------------86 操作使用-------------------------------------------------------------------------------------------156.1 起停控制--------------------------------------------------------------------------------------156.2 安全使用须知--------------------------------------------------------------------------------157 故障分析与排除----------------------------------------------------------------------------------158 安全保护装置与处理----------------------------------------------------------------------------169 保养、维修----------------------------------------------------------------------------------------1610 运输、贮存---------------------------------------------------------------------------------------1611 开箱及检查---------------------------------------------------------------------------------------1612 定货规范------------------------------------------------------------------------------------------1613 其他事项------------------------------------------------------------------------------------------1614 附表和附录--------------------------------------------------------------------------------------16附表：主要部件选配表15 附图--------------------------------------------------------------------------------------------20附图1：QJR-2×315/1140(660)软起动器外形图附图2：QJR-2×315/1140(660)软动器电气原理图1 概述1.1 产品特点QJR－2×315/1140(660)矿用隔爆兼本质安全型真空电磁软起动器（以下简称起动器）采用了先进的微处理器在线控制和电力电子控制技术，其核心部件由固态软起动器（以下简称控制器）和S7-200可编程序控制器(以下简称PLC)组成，产品具有软起动、软停止、直接起动、工作状态显示和记忆等功能。
10kV高压软起动装置说明1、主要技术参数启动方式电压斜坡、电流限幅、突跳转矩软启动停止方式自由停车、软停车方式启动电流倍数≤3.5Ie（一般工况），现场可调启动时间 1～60S，现场可调启动次数 1～5次/小时（每两次间隔不小于10分钟）保护功能在电机软起动过程中有缺相、过载、过流等各种保护功能通讯功能具有RS485接口，Modbus通讯协议冷却方式自然风冷外壳防护等级 IP302、总体要求高压软起动装置采用高压电动机智能固态软起动装置，性能水平为上海追日GZRQ-65/10-1系列产品。
软起动装置采用串并联用晶闸管，无级控制输出电压，使电动机平稳地起动和停止。
装置串接在三相交流电源与三相交流异步（或同步）电动机输入端之间，接通电源后，通过主控单元控制驱动电路调节三相独立的反并联可控硅SCR阀组的相角来改变三相电动机的交流输入电压和电流，逐步增加电机转矩达到恒流起动或按一定斜率曲线变化起动和停车的目的。
起动完成后旁路接触器自动吸合，电动机投入电网运行。
装置具有过载、缺相、运行过流等故障保护功能，有效地避免因电动机起动电流过大给电网带来的有害冲击，在有限的电网容量下正常使用大功率电机并延长其使用寿命。
3、功能单元软起动装置结构材质采用优质钢板密封处理，减少外部环境对装置内部的污染和干扰，高、低压独立绝缘，合理布局确保安全。
装置主要由可控硅组件单元，控制、保护单元和人机界面显示单元组成。
（1）可控硅组件单元主功率单元主要由高压真空接触器和SCR可控硅阀组构成，高压真空接触器旁路运行作用，接触器电压电流大小根据电机电流和电压选用，软起动完成后旁路接触器吸合，电机运行由旁路接触器接管，同时旁路接触器可实现直起功能。
SCR可控硅阀组由可控硅串并联和RC阻容吸收网络组成，以减少冲击电压，防止SCR模块的损坏。
（2）控制和保护单元控制和保护单元采用先进的数字触发系统将低压控制连接到高压，高、低压绝缘隔离保证安全，通过控制可控硅的导通和关闭以实现对交流三相电源进行斩波、改变输出电压的幅值，完成对电机的起动和停止的理想化的控制，该单元分为三个部分：包括主要由DPS数字信号处理器组成的主控模块，触发回路组成的触发模块、有电流检测和电压检测电路等组成的采样模块。
高压电机软启动柜技术规范规范和标准1.1 描述电气设计工程的规范标准都应依照最新的版本，包括规范标准中的附录以及补充、修订的内容。
本项目的原则是:国内设计和采购的设备材料应满足中国相关的国家(GB) 和工业标准规范；国外设计和采购的设备材料应满足相关的国际(IEC)和国外标准规范。
当不同的标准规范发生冲突时，应统一满足最严格的规范标准要求。
供货商应根据国际标准ISO9000的程序及国家电力电子产品质量监督检测中心出具的检验报告，要求对产品的所有硬件设备和软件程序质量提供证明和保证。
除了另外特别说明以外，电气设备的设计、设备组装、材料和安装必须满足相关最新版本标准规范的最低要求。
1.2 标准规范GB1207-1997 电压互感器GB1208-1997 电流互感器GB/T2423.4-2008 电工电子产品基本环境试验规程试验Db：交变湿热试方法。
（eqv IEC 60068-2-30：1980）GB3804-2004 3～63kV交流高压负荷开关GB3906-2006 3~35kV交流金属封闭开关设备GB/T2828-2008 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T 2900.19-1994 电工名词术语高电压试验技术和绝缘配合GB/T 2900.20-1994 电工术语中压开关设备DL/T593-2006 中压开关设备和控制设备标准的共用技术要求GB 311.1-1997 中压输变电设备的绝缘配合GB/T 3797-2005 电气控制设备GB/T 14048.1-2001 交流中压接触器和基于接触器的电动机起动器JB/T 10251-2001 交流电动机电力电子软起动装置GB/T 13422-1992 半导体电力变流器电气试验方法GB/T 3859.1-1993 半导体变流器基本要求的规定GB/T 3859.2-1993 半导体变流器应用导则GB/T 14549-1993 电能质量公用电网谐波GB/T 17626.14-2005 电磁兼容试验和测量技术电压波动抗扰度试验GB/T 2682-1981 电工成套装置中的指示灯和控钮的颜色JB/T 7601.2-2008 电线电缆专用设备基本技术要求电缆设备基本技术要求DL/T 404-1997 户内交流中压开关柜订货技术条件GB50062-1992 电力装置的继电保护和自动装置设计规范GB/T4207-2003 固体绝缘材料在潮湿条件下相比漏电起痕指数的测定方法GB/T5169.11-2006 电工电子产品着火危险试验成品的灼热丝试验方法和导则GB 4208-2008 外壳防护等级GB/T13384-2008 机电产品包装通用技术条件GB/T191-2008 包装储运图示标志以上所列标准并非全部标准，它仅指出了主要标准，当以上标准有更新的版本时，以最新版本为准。
目录1、总则 (1)2、工程概况、规范和标准 (2)3、技术参数和性能要求 (4)4、供货范围 (10)5、技术资料及交付进度 (11)6、设备监造、检验和性能验收试验 (14)7、技术服务和设计联络 (16)8、差异表 (18)1、总则1.1 一般规定1.1.1 本技术规范书适用于XXXX工程高压固态软启动的招标订货，是设备订货合同的技术条款。
1.1.2 本技术规范书提出了对高压固态软启动本体及其附件的技术参数、性能、结构、试验等方面的技术要求。
1.1.3 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本技术规范书引用标准的最新版本标准和本技术规范书技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。
1.1.4 如果投标人没有以书面形式对本技术规范书的条文提出差异，则意味着投标人提供的设备完全符合本招标文件的要求。
若有与本技术规范书要求不一致的地方，必须逐项在”投标人技术差异表”中列出。
1.1.5 本技术规范书将作为订货合同的附件，与合同具有同等的法律效力。
本技术规范书未尽事宜，由合同签约双方在合同谈判时协商确定。
1.1.6 合同规定的文件，包括图纸、计算、说明、使用手册等，均应使用中文和国际单位制(SI)。
1.1.7 本技术规范书中涉及有关商务方面的内容，如与技术规范书的商务部分有矛盾时，以商务部分为准。
1.2 投标人应提供的资格文件投标人在投标文件中应提供下列有关资格文件，否则视为非响应性投标。
1.2.1投标人或制造商应提供产品资质证书（包括产品生产许可证、产品鉴定证书等）。
1.2.2 投标人或制造商投标产品的销售记录及相应的最终用户的使用情况证明。
1.2.3投标人或制造商的注册资金应不低于1.5亿元人民币，并应提供权威机关颁发的ISO9000系列的认证书或等同的质量保证体系认证证书。
高压软起动技术规格书1 适用范围本规格书是为山东龙港化工有限公司年产14.5万吨异丁烯项目的电气工程中10KV电机固态软启动器设计、结构、检查及试验的最基本的要求。
2 卖方的责任2.1 本规格书与相关法规、标准、数据表、图纸、询价书等之间的任何矛盾应由买方负责澄清。
2.2 不允许用假设来掩盖数据的不足。
卖方有责任由买方或其它渠道获取可靠数据。
2.3 为确保设备正确的安装、操作及维修，卖方应提供所有必须的或附加的设备，专用工具和附件的清单，即使这些设备在图纸、规格书或数据表中未列出。
2.4 卖方应列出并充分描述与本规格书和相关法规的不同点。
3 规范和标准3.1 描述电气设计工程的规范标准都应依照最新的版本，包括规范标准中的附录以及补充、修订的内容。
本项目的原则是:国内设计和采购的设备材料应满足中国相关的国家(GB)和工业标准规范；国外设计和采购的设备材料应满足相关的国际(IEC)和国外标准规范。
当不同的标准规范发生冲突时，应统一满足最严格的规范标准要求。
供货商应根据国际标准ISO9000的程序及国家电力电子产品质量监督检测中心出具的检验报告，要求对产品的所有硬件设备和软件程序质量提供证明和保证。
除了另外特别说明以外，电气设备的设计、设备组装、材料和安装必须满足相关最新版本标准规范的最低要求。
3.2 标准规范GB3906-91 3 ～ 35 kV交流金属封闭开关设备GB/T11022-89 高压开关设备通用技术条件GB1208-98 电流互感器IEC298 额定电压1kV以上至52kV的金属封闭交流开关设备和控制设备GB／T2423.4－1993 电工电子产品基本环境试验规程试验Db：交变湿热试验方法GB／T2828－1987 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB 2900.1 电工名词术语基本名词术语GB 2900.19 电工名词术语高电压试验技术和绝缘配合GB／T 2900.20－94 电工术语高压开关设备DL／T593－2006 高压开关设备和控制设备标准的共用技术要求GB 311.1－1997 高压输变电设备的绝缘配合GB／T 3979－2005 高压控制设备GB／T 14048.1－2000 低压开关设备和控制设备总则JB／T 10251－2001 交流电动机电力电子软起动装置GB／T 13422 －1992 半导体电力变流器电器试验方式GB／T 3859.1－1992 半导体变流器基本要求的规定GB／T3859.2－1993 半导体变流器应用导则GB／T 14549－93 电能质量公用电网谐波GB／T 17626.14－200 电磁兼容试验和测量技术电压波动试验GB／T2682－1981 电工成套装置中指示灯和控钮的颜色JB／DQ 8124 电缆设备基本技术要求DL／T404－1997 户内交流高压开关柜订货技术条件GB50062-2008 电力装置的继电保护和自动装置设计规范GB／T4207－1984 固体绝缘材料在潮湿的条件下相比漏电起痕指数的测定方法GB 4208－1993 外壳防护等级JB 3284－1983 电机、电器产品运输、储存基本环境及实验条件GB／ T191 包装储运图示标志以上所列标准并非全部标准，它仅指出了主要标准，当以上标准有更新的版本时，以最新版本为准。
RPMV系列高压固态软起动装置产品使用说明书上海日普电气科技有限公司在安装、运行、维护高压交流电动机软起动装置之前，请仔细阅读本手册！注意事项●本产品设计依据GB11022-2011类设备等级标准要求。
●进一步的信息详见技术说明。
危险事项●如不按规定操作可能导致危害人生安全的事故。
●高压交流电动机软起动装置接入电源后，柜内会带高电压。
但即使在电机停止运行状态，其输入端仍带有高电压。
柜内带有电磁锁，必须断开软起动装置的前级输入电源，确认软起动装置与高压断开后，方可打开软起动装置的前、后大门。
在对软起动装置的高压部分进行任何维护、维修之前，必须将软起动装置的高压部分可靠接地。
●软起动装置的微机控制器和二次控制回路使用AC220V电源，接触微机控制器接线端及二次控制回路接线端有触电的危险。
●软起动装置的柜体必须可靠接地。
警告事项●如不按规定操作可能导致危害设备安全的事故。
●用于提高电机功率因数的无功补偿装置接入时，可能损坏软起动装置的可控硅元件，用户如需接入无功补偿装置，请务必在订购软起动装置时向厂家说明。
●软起动装置的输入、输出端不得接反，否则将损坏软起动装置。
●固态软起动器起动时可控硅元件会发热，设备每次起动间隔时间应不少于为15分钟，否则会损坏元件。
●软起动装置工作环境为室内、常温、无污染及腐蚀，用户有特殊的要求请在订购时向厂家说明。
由于产品在不断更新，本公司保留改进产品设计及修改相关技术说明而不预先通知的权利！有需要请与我们联系索取最新技术资料。
目录一、概述1、产品简介-----------------------------------------------------------------------------------------------12、性能指标-----------------------------------------------------------------------------------------------13、工作原理-----------------------------------------------------------------------------------------------24、控制系统-----------------------------------------------------------------------------------------------25、结构设计-----------------------------------------------------------------------------------------------3二、功能与选型1、产品选型-----------------------------------------------------------------------------------------------62、功能说明-----------------------------------------------------------------------------------------------7三、安装与调试1、运输、储存及开箱检测-----------------------------------------------------------------------------82、柜体检查与连接--------------------------------------------------------------------------------------83、绝缘测试-----------------------------------------------------------------------------------------------94、低压灯泡试验-----------------------------------------------------------------------------------------95、高压接线及起动--------------------------------------------------------------------------------------9四、起动与停机1、起动初始步骤----------------------------------------------------------------------------------------112、起动参数设置----------------------------------------------------------------------------------------113、软停参数设置----------------------------------------------------------------------------------------124、正常起停顺序----------------------------------------------------------------------------------------13五、用户菜单与设置1、主界面说明-------------------------------------------------------------------------------------------142、系统设置----------------------------------------------------------------------------------------------153、起动设置----------------------------------------------------------------------------------------------164、停机设置----------------------------------------------------------------------------------------------175、保护设置----------------------------------------------------------------------------------------------196、故障查询----------------------------------------------------------------------------------------------217、参数设置操作说明----------------------------------------------------------------------------------22六、软起动控制器1、开入与通讯------------------------------------------------------------------------------------------232、光纤触发---------------------------------------------------------------------------------------------243、电源与开出------------------------------------------------------------------------------------------244、交流采集---------------------------------------------------------------------------------------------24七、通讯协议1、传输方式---------------------------------------------------------------------------------------------262、信息帧格式------------------------------------------------------------------------------------------263、通讯应用---------------------------------------------------------------------------------------------264、数据点表---------------------------------------------------------------------------------------------27八、维护与故障处理1、日常维护---------------------------------------------------------------------------------------------292、故障分析---------------------------------------------------------------------------------------------29九、质保与售后服务1、质保期限---------------------------------------------------------------------------------------------312、保修细则---------------------------------------------------------------------------------------------313、维修指南---------------------------------------------------------------------------------------------314、联系方式---------------------------------------------------------------------------------------------31附录附录1、订货须知-------------------------------------------------------------------------------------32附录2、常用电机的软起动装置参数设置表-----------------------------------------------------32第一章概述1、产品简介软起动装置是高压交流电动机起动的设备，它的主要构成是接于电源与被控电机间的三相反并联晶闸管组件及其电子控制装置。
新疆化肥厂软起动装置技术规格书2012年3月目录1 概述 (3)1.1 概述 (3)1.2 标准及规范 (3)1.3 范围............................................................................................. 错误！未定义书签。
2 现场条件及电机参数 (4)3 软起动器技术要求 (5)3.1 设备要求 (5)3.2 技术特点及功能 (5)3.3 柜体 (7)3.4 附件 (8)4 包装与标识 (9)5 技术服务与设计联络 (9)5.1 现场安装调试指导 (9)5.2 技术培训 (9)5.3 设计联络会 (10)6 资料图纸 (10)6.1 通则 (10)6.2 文件提交 (10)7 卖方的责任 (12)8 售后服务 (13)1概述1.1概述1.1.1本规格书为新疆化肥厂软启动项目的6kV高压电机固态软起动装置的基本技术要求。
1.1.2本技术规范书仅提出了最低条件的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，供货方应保证提供符合技术规范书和国家工业企业标准要求的优质产品及其相应服务。
1.1.3供方产品须严格执行现行国家标准和企业行业标准，有矛盾时，按技术要求较高的标准执行。
1.1.4如果卖方没有以书面形式对本技术规范的条文提出异议，则买方认为卖方提供的设备完全符合本技术规范的要求。
如有异议，不管差异大小，都应在报价书中以“投标差异表”为标题的专门章节中加以详细描述。
1.1.5本技术规范经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。
1.1.6本技术规范未尽事宜，由买、卖双方协商确定。
1.2标准及规范供货商应满足或超过下列最新规范和标准的要求。
有矛盾时，按技术要求较高的标准执行。
IEC-71000《电磁兼容性(EMC)》IEC-70747《半导体器件》IEC-70191《半导体器件的机械标准化》IEC-70148《半导体器件和集成微电子电路的字母符号》IEC-70147《半导体器件的额定值和特性及测量方法基本原理》IEC-70147《工业和运输上应用的半导体功率变换器》IEC 72271《高压开关设备和控制设备》IEC 70947 《低压开关设备和控制设备》IEC 70794 《高压开关设备和控制设备标准的通用条款》IEC 70717 《制图用图形符号》IEC 70529《外壳防护等级（IP 代码）》IEC 70477《高压绝缘封闭开关设备的控制设备》IEC 70447-1999《人机接口标记和鉴别的安全和基本规则.用颜色和数字对导体的鉴别》IEC 70445-1999《人机接口、作标记和识别的基本与安全原则.电器端子和用相应符号标志的接线端子的识别方法（包括字母数字标志识别通则）》IEC 70439《低压开关设备和控制设备组件》IEC 70420-1990《高压交流开关熔断器》IEC 70298《额定电压1kV 以上52kV及以下交流金属封闭开关设备和控制设备》IEC 70279 《低压熔断器》IEC 70255 《电气继电器》IEC 70147 《半导体变流器》IEC 70073 《人机接口、标记和识别的基础和安全原理.指示设备和调节器用编码原理》IEC 70057 《交流高压断路器》GB/T 14549-1993《电能质量公用电网谐波》供货厂商的产品技术性能如与本技术规格书的要求不同或有偏差，则必须在得到业主/设计方的书面确认后，方可开始这些有偏差的工作。
高压软起动技术规格书1 适用范围本规格书是为山东龙港化工有限公司年产14.5万吨异丁烯项目的电气工程中10KV电机固态软启动器设计、结构、检查及试验的最基本的要求。
2 卖方的责任2.1 本规格书与相关法规、标准、数据表、图纸、询价书等之间的任何矛盾应由买方负责澄清。
2.2 不允许用假设来掩盖数据的不足。
卖方有责任由买方或其它渠道获取可靠数据。
2.3 为确保设备正确的安装、操作及维修，卖方应提供所有必须的或附加的设备，专用工具和附件的清单，即使这些设备在图纸、规格书或数据表中未列出。
2.4 卖方应列出并充分描述与本规格书和相关法规的不同点。
3 规范和标准3.1 描述电气设计工程的规范标准都应依照最新的版本，包括规范标准中的附录以及补充、修订的内容。
本项目的原则是:国内设计和采购的设备材料应满足中国相关的国家(GB)和工业标准规范；国外设计和采购的设备材料应满足相关的国际(IEC)和国外标准规范。
当不同的标准规范发生冲突时，应统一满足最严格的规范标准要求。
供货商应根据国际标准ISO9000的程序及国家电力电子产品质量监督检测中心出具的检验报告，要求对产品的所有硬件设备和软件程序质量提供证明和保证。
除了另外特别说明以外，电气设备的设计、设备组装、材料和安装必须满足相关最新版本标准规范的最低要求。
3.2 标准规范GB3906-91 3 ～ 35 kV交流金属封闭开关设备GB/T11022-89 高压开关设备通用技术条件GB1208-98 电流互感器IEC298 额定电压1kV以上至52kV的金属封闭交流开关设备和控制设备GB／T2423.4－1993 电工电子产品基本环境试验规程试验Db：交变湿热试验方法GB／T2828－1987 逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB 2900.1 电工名词术语基本名词术语GB 2900.19 电工名词术语高电压试验技术和绝缘配合GB／T 2900.20－94 电工术语高压开关设备DL／T593－2006 高压开关设备和控制设备标准的共用技术要求GB 311.1－1997 高压输变电设备的绝缘配合GB／T 3979－2005 高压控制设备GB／T 14048.1－2000 低压开关设备和控制设备总则JB／T 10251－2001 交流电动机电力电子软起动装置GB／T 13422 －1992 半导体电力变流器电器试验方式GB／T 3859.1－1992 半导体变流器基本要求的规定GB／T3859.2－1993 半导体变流器应用导则GB／T 14549－93 电能质量公用电网谐波GB／T 17626.14－200 电磁兼容试验和测量技术电压波动试验GB／T2682－1981 电工成套装置中指示灯和控钮的颜色JB／DQ 8124 电缆设备基本技术要求DL／T404－1997 户内交流高压开关柜订货技术条件GB50062-2008 电力装置的继电保护和自动装置设计规范GB／T4207－1984 固体绝缘材料在潮湿的条件下相比漏电起痕指数的测定方法GB 4208－1993 外壳防护等级JB 3284－1983 电机、电器产品运输、储存基本环境及实验条件GB／ T191 包装储运图示标志以上所列标准并非全部标准，它仅指出了主要标准，当以上标准有更新的版本时，以最新版本为准。
4 供货范围5 工程条件历年平均气温 11.7 ºC历年日极端最低气温 -18ºC历年日极端最高气温 39.6ºC最热月平均气温 26ºC最冷月平均气温 -4ºC年平均相对湿度 67%最热月平均相对湿度 81%现场海拔标高＜1000 米地震设防裂度 7 度设计基本地震加速度 0.15g（g 重力加速度）6 技术条件及要求6.1技术要求系统工作电源：主回路电源： 10kV AC 50Hz/三相控制回路电源： 220V AC电动机起动电流和起动时间：起动电流控制在1.5～4倍额定电流，起动限制时设定值为0～60s(现场可调)。
电动机连续起动次数： 6次/小时。
软起动装置主要性能特点要求：投标设备必须为技术先进，质量可靠的高新技术产品。
具备国家发明专利证书，并通过TUV国际认证。
通过控制晶闸管的导通角来实现电动机输入电压的平稳升降和无触点通断，使电动机的平稳起停。
晶闸管要求采用国际知名优质的丹尼克斯品牌产品。
软起动装置主回路采用晶闸管器件，晶闸管每两只为一组采用反并联技术，要求具有结构紧凑、安全可靠、维护方便等特点。
软起动柜内需配置旁路接触器，要求具有直接起动容量的接触器，起动完成后自动发信号切到旁路运行。
接触器要求采用美国GE品牌。
为保证现场设备起动安全实现电机无冲击平滑起动，不允许采用突跳技术起动方式起动电机,应采用有级变频起动方式，从而实现电机的无冲击起动。
根据现场负载情况和电网情况，采用有级变频无级调压的软起动方式，可根据现场负载情况和电网情况设定12.5Hz和50Hz两种起动频率，在不同的起动频率下实现电压斜坡起动和限流起动等多种起动方式。
应设置RC吸收网络提供瞬间电压保护电路，以减少dv/dt冲击电压，保护晶闸管模块。
低压控制部分应包括数字微处理器、控制器和液晶显示器、操作接口和其它低压元件，并通过光纤来实现高低压部分之间隔离。
为保证软启动系统对晶闸管进行有效的保护，软起动设备必须具备全面的击穿检测功能，当检测单只可控硅击穿故障时，设备报警提示，并禁止起动，避免再次起导致其它可控硅击穿。
当检测多只可控硅击穿时，立即跳闸，避免电机受损。
软起动设备必须具备BOD过电压保护技术，当电网出现操作过电压或者其他类型过电压时，会对晶闸管产生过电压危害，该保护技术可以自动产生强制触发脉冲使晶闸管强制开通避免过电压的损坏。
6.2 功能要求具有软起动/直接起动功能，使在软起动器故障情况下应能直接起动电机且对软起动器及电机的保护功能依然有效。
应具有自由停车，软停车和变频制动停车3种停车方式选择。
有针对各种泵类负载控制特性的专业泵控制程序。
高压部分与低压控制部分采用光纤作为传输介质。
显示仪表、操作装置、按键和指示灯的安装要适于读数和操作。
软起动柜主回路各元器件之间采用母排方式连接。
采用电子式电压传感器进行电压测量。
软起动器可以“干”测试，允许晶闸管触发、继电器、指示灯及接触器在未接通主回路电源的情况下进行全功能测试。
应具有用低压电机预调试的功能，测试内容包括触发试验和模拟试验。
软起动器应具备以下低压控制保护器件：控制回路保护断路器、中间继电器、紧急停车按钮、声光报警信号。
软起动器应具有现场可编程功能，通过人机接口模块实现直起/软起，远程/本地选择功能。
人机接口模块一体化设计，具有3.5寸TFT彩色LCD液晶显示，具有11个操作按键及14个状态指示，可实现启停、直起/软起、复位、远程/本地操作。
软起动器应支持RS485标准MODBUS-RTU通讯协议。
软起动器应具备与微机监控系统和站控系统进行通讯的功能，在微机监控系统或站控系统中可进行起停操作、电流电压及电网电能质量参数上传显示、100条事件记录查询。
软起动器与开关柜（业主自备）配合，具备以下保护：（并且在切换到旁路后保护依然存在）起动时间间隔保护起动超时保护过流/欠流保护欠压/过压保护电流不平衡保护缺相保护相序错误保护短路保护堵转保护功率因数过低保护晶闸管短路保护同步信号丢失保护触发信号丢失保护6.3工作原理软起动器采用电子软起动器，应具备有级变频起动模式和软停车功能。
利用可控硅调压来实现电动机软起动，即所谓的固态软起动。
电子软起动器一般都是采用智能化控制，在软起动过程中，各相晶闸管顺序导通，并按一定规律移相改变电机的输入电压和频率，在电机最初起动时输出频率为12.5Hz在电机转速达到1/4额定转速后，输出频率变为50Hz并当电机到额定电压后，软起动过程结束，闭合旁路接触器，切除晶闸管阀组。
6.4 结构特性1）结构和外壳柜体为金属封闭型固定式结构，柜体结构、材料应能承受机械力、电动应力和热力的影响。
面板应具有的最小厚度为2mm，不属于承重结构的内部板厚度可以是1.5mm。
柜体体积为930mm*2200mm*1100mm（W*H*D）。
软起动柜外壳防护等级为IP40。
软起动柜内所有部件强度应能承受运输、安装及运行时短路所引起的作用力而不致损坏。
软起动柜应具有各种防止误操作的措施，柜门上应具有紧急停车按钮。
2）主母线和分支母线系统三相系统主母线的规格应能满足连续供给额定电流的要求；三相系统支母线的规格应能满足连续供给相关操作设备额定电流要求；母线、连接处及支撑件应有足够的机械强度，并能满足机械和短路故障时产生的应力要求。
母线对地及相间绝缘应满足试验的要求。
母线和电流绝缘导线应按参考规范标记（即10kV为A-B-C和U-V-W）或用不同颜色来标记。
3）辅助及控制回路每个控制和辅助回路均设单独的微型断路器保护；所有控制线均为BVR/BV绝缘导线，铜芯，截面至少1mm2；导线终端应有电线接线端子并有明显线号标记，且线号应与二次接线图一致。
柜内控制线应用线槽敷设；安装在两个不同单元器件之间的连线应经过端子排。
4）接地系统所有正常不带电的金属传动部件应按规定的方式接地。
每个部件均应有接地端子。
设置独立的接地铜排，并与柜体良好接触，接地母排至少能通过400A的接地故障电流，它和机柜中的各个控制单元联接在一起接到机柜的底部。
6.5单套设备详细配置清单6.6主要技术性能指标6.7系统方案图系统方案图如下所示：一拖一型方案图说明：虚线框内为软起动厂家供货范围，不含高压电机、上级开关柜及与其之间连接的高压电缆。
7、技术资料交付范围及时间进度7.1技术协议签订前期乙方在技术协议签订 14 日内，向甲方提供高压电机软起动控制系统设备有关的图纸、平面布置图、端子排图及原理图电子版一份。
7.2在产品完成发货时，提供以下中文文件14份给甲方1）产品试验报告；2）产品合格证书；3）产品用户手册及操作维护手册；4）柜体外型尺寸、重量、安装尺寸及基础开孔图；5）二次标准接线图；8、技术培训8.1现场培训1）乙方负责对甲方现场人员进行现场技术培训，培训内容包括：□高压电机软起动控制系统原理□高压电机软起动控制系统维护□高压电机软起动控制系统故障处理□起动操作2）培训时间在系统调试完成后进入试运行期间，对全体接受培训人员进行培训。
3）接受培训的人员□全体维护电工□甲方电气科的技术员或工程师9、安装、调试及验收9.1安装、调试1）甲方在合同签订后10天内，负责提供与现场各监控系统及必要的检测信号的接口数量要求及信号制式，并对所提供的资料正确性负责。
2）要求服务工程师提供现场服务时，请提前一周通知乙方。
