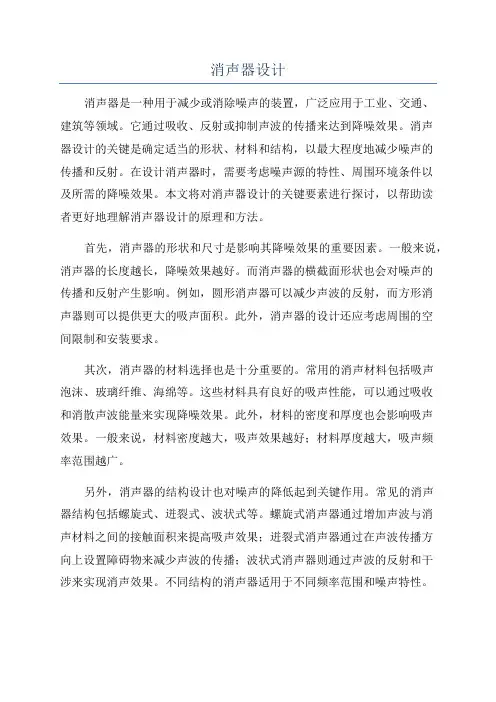

消声器设计

消声器设计消声器是一种用于减少或消除噪声的装置，广泛应用于工业、交通、建筑等领域。

它通过吸收、反射或抑制声波的传播来达到降噪效果。

消声器设计的关键是确定适当的形状、材料和结构，以最大程度地减少噪声的传播和反射。

在设计消声器时，需要考虑噪声源的特性、周围环境条件以及所需的降噪效果。

本文将对消声器设计的关键要素进行探讨，以帮助读者更好地理解消声器设计的原理和方法。

首先，消声器的形状和尺寸是影响其降噪效果的重要因素。

一般来说，消声器的长度越长，降噪效果越好。

而消声器的横截面形状也会对噪声的传播和反射产生影响。

例如，圆形消声器可以减少声波的反射，而方形消声器则可以提供更大的吸声面积。

此外，消声器的设计还应考虑周围的空间限制和安装要求。

其次，消声器的材料选择也是十分重要的。

常用的消声材料包括吸声泡沫、玻璃纤维、海绵等。

这些材料具有良好的吸声性能，可以通过吸收和消散声波能量来实现降噪效果。

此外，材料的密度和厚度也会影响吸声效果。

一般来说，材料密度越大，吸声效果越好；材料厚度越大，吸声频率范围越广。

另外，消声器的结构设计也对噪声的降低起到关键作用。

常见的消声器结构包括螺旋式、迸裂式、波状式等。

螺旋式消声器通过增加声波与消声材料之间的接触面积来提高吸声效果；迸裂式消声器通过在声波传播方向上设置障碍物来减少声波的传播；波状式消声器则通过声波的反射和干涉来实现消声效果。

不同结构的消声器适用于不同频率范围和噪声特性。

最后，消声器的设计还需要考虑降噪效果和能耗之间的平衡。

有时候，为了达到更好的降噪效果，需要增加消声器的长度、厚度或重量，这可能会增加能耗和成本。

因此，在设计消声器时，需要综合考虑降噪效果、能耗和成本之间的关系，以寻找适合的平衡点。

总之，消声器设计涉及到形状、材料、结构等多个方面的考虑。

通过合理选择这些因素，可以设计出具有良好降噪效果的消声器。

在未来的研究中，还可以探索新的材料和结构设计，以进一步提高消声器的性能和效果。

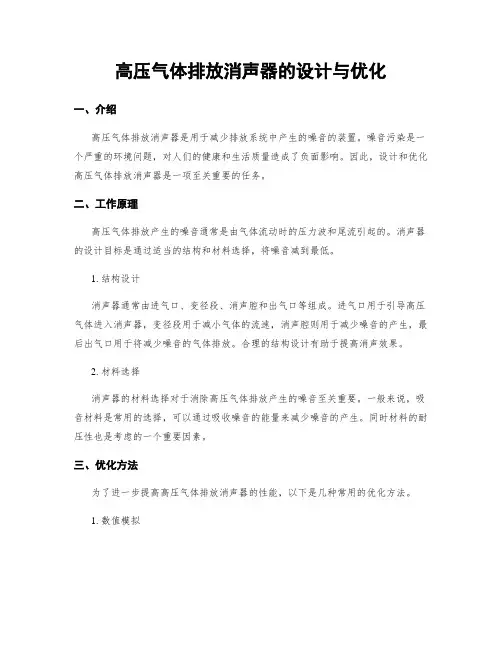

高压气体排放消声器的设计与优化一、介绍高压气体排放消声器是用于减少排放系统中产生的噪音的装置。

噪音污染是一个严重的环境问题，对人们的健康和生活质量造成了负面影响。

因此，设计和优化高压气体排放消声器是一项至关重要的任务。

二、工作原理高压气体排放产生的噪音通常是由气体流动时的压力波和尾流引起的。

消声器的设计目标是通过适当的结构和材料选择，将噪音减到最低。

1. 结构设计消声器通常由进气口、变径段、消声腔和出气口等组成。

进气口用于引导高压气体进入消声器，变径段用于减小气体的流速，消声腔则用于减少噪音的产生，最后出气口用于将减少噪音的气体排放。

合理的结构设计有助于提高消声效果。

2. 材料选择消声器的材料选择对于消除高压气体排放产生的噪音至关重要。

一般来说，吸音材料是常用的选择，可以通过吸收噪音的能量来减少噪音的产生。

同时材料的耐压性也是考虑的一个重要因素。

三、优化方法为了进一步提高高压气体排放消声器的性能，以下是几种常用的优化方法。

1. 数值模拟数值模拟是一种计算机辅助的方法，可以通过模拟和分析气体在消声器内部的流动状态和噪音产生机制，以获得最佳设计方案。

通过优化几何形状、流道结构和材料，可以有效地减少噪音。

2. 实验测试实验测试是验证数值模拟结果的重要手段。

通过在实验室内进行气体排放消声器的试验，可以测量噪音产生的程度，评估设计的有效性，并进行必要的调整和改进。

3. 参数优化消声器的设计往往涉及多个参数，如进气口、变径段的长度和直径、消声腔的体积等。

通过参数优化，可以找到最佳的参数组合，以实现最佳的消声效果。

这可以通过试验和模拟相结合的方法来完成。

四、案例研究以下是一些关于高压气体排放消声器设计与优化的案例研究。

1. 消声材料的选择研究人员比较了不同吸音材料的性能，以找到最适合高压气体排放消声器的材料。

通过实验测试和数值模拟，他们评估了各种材料的吸声系数和耐压性能，并选择了最佳材料来提高消声效果。

2. 结构的优化研究人员使用计算流体力学（CFD）方法，通过改变进气口和变径段的几何形状，来实现消声效果的优化。

空调通风系统消声器设计及试验空调通风系统消声器设计及试验空调通风系统噪声污染一直是困扰用户的问题之一，尤其是在公共场所更为明显。

消声器是一种用于降低机器或设备的噪声的装置，能够有效地控制风机、风道、壁面等噪声发射源的噪声。

本文通过设计和试验，探究了一种简易、实用的消声器设计方法。

首先，确定消声器的典型组成部分：进口、出口、消声腔体、消声材料、支架等。

本设计采用欧盟CE标准的进口直径为200mm的风口作为设计入口，出口同样采用200mm的风口。

消声腔体选用了硬塑料管材，具有结构稳定、重量轻、使用寿命长等特点。

德国SCHURTER公司生产的消声材料被选为声学腔体材料，在消音效果、抗水性等方面均有较好表现。

支架选用钢板制作，能够充分承受消声腔体的重量和稳定消声器的形状。

其次，消声器内部结构设计也至关重要。

消声腔体内部采用了环形排列的消声材料，材料密度均匀分布，在保证遮蔽声源、吸收噪声震动的同时，能够满足声学理论中对于低频点声速的要求。

为了提高消声效果，可在进口和出口设置波纹板，增加噪声的反射、分散效果。

最后，进行试验验证。

试验分为两部分：分别进行标定测量和现场测试。

标定测量是在实验室内进行，采用声压表和荷兰PEAK公司的声音测量软件进行测试，获得模型在不同工况下的消声效果。

现场测试是通过在空调通风系统中安装消声器，在真实的工作环境中采用噪声测量仪进行测试。

试验结果表明，该消声器能够取得较好的消声效果，噪声降低幅度在25分贝-35分贝之间。

与传统的消声材料相比，硬塑料管材料在对控制低频点、耐污染寿命等方面能够获得更好的消声效果。

同时，该消声器设计简单、结构稳定，适用于各种空调通风系统，具有一定的推广价值。

综上所述，本文设计一种空调通风系统消声器，采用硬塑料管材作为声学腔体材料，消声效果良好，安装方便快捷，是一种非常实用的技术手段，可在空调通风系统噪声污染控制中得到广泛应用。

为了更好地评估空调通风系统噪声污染控制效果，我们需要进行数据收集和分析。

阻性消声器设计步骤及要求(1) 确定消声器的结构型式根据气体流量和消声器所控制的平均流速，计算所需的通流截面，然后根据截面的尺寸大小来选定消声器的形式。

如果消声器中流速保持与原输气管道中的流速一样，也可以简单地按输气管道截面尺寸确定。

凭一般经验认为，当气流通道截面直径小于300 毫米时，可选用单通道的直管式，当直径大于300 毫米而小于500 毫米时，可在通道中加设一片吸声层或吸声芯；当直径大于500 毫米时，则应考虑把消声器设计成片式、蜂窝式或其它型式。

片式消声器中每个片间距离不应大于250 毫米，各片间加起来的通流截面积总和应相当于原管道截面的1.5~2 倍。

(2) 选用合适吸声材料可用来做消声器的吸声材料种类很多，如超细玻璃棉、泡沫塑料、多孔吸声砖、工业毛毡等。

在选用吸声材料时，除考虑吸声性能外，还要考虑消声器的使用环境，如对于高温、潮湿、有腐蚀性气体的特殊环境。

吸声材料种类确定以后，材料的厚度和密度也应注意选定，一般吸声材料厚度是由所要消声的频率范围决定的。

如果只为了消除高频噪声，吸声材料可薄些；如果为了加强对低频声的消声效果，则应选择厚一些的，但超过某一限度，对消声效果的改善就不明显了。

每种材料填充密度也要适宜，如超细玻璃棉填充容重20~30 公斤/ 米3 为合适。

填充容重太大，浪费材料，同时影响效果；填充容重太小，会由于振动而造成吸声材料下沉，使吸声材料不均匀而影响消声效果。

(3) 决定消声器的长度在消声器形式、通流截面和吸声层等都确定的情况下，增加消声器长度能提高消声值。

消声器长度可根据噪声源的声级大小和现场的降噪要求来决定，如在车间里某风机气流噪声较其它设备噪声高出很多时，就可把消声器设计得长些，反之就应短些。

一般现场使用的空气动力设备，其消声器的长度可设计为1~3 米。

(4) 合理选择吸声材料的护面结构阻性消声器的吸声材料必须用牢固的护面结构固定起来。

常采用的护面结构有玻璃布、穿孔板、窗纱、铁丝网等。

消声器设计噪声污染控制工程设计说明1(0原始资料1(1 环境噪声的基本情况某厂一大型离心风机位于工业厂场附近、距风机出口左侧100m处有一座办公楼，右侧及前方为菜地。

由于出气口噪声很高，影响工程技术人员及人们的工作效率;另外，风机房内噪声也很高，但操作者经常呆在隔声间内，故机壳和电机的噪声危害不大，可以不予考虑。

鉴于上述情况，可对排气噪声采取控制措施。

风机、办公楼的平面布置图如图1-0。

工业、广场办公楼哈100m风机图1-0:风机、办公楼的平面布置图在办公楼窗前1m处测得的环境噪声如下表所示:倍频程(Hz) 125 250 500 1000 2000 4000倍频带声压级44 56 65 60 50 36 (dB)1(2 离心风机的基本情况3大型离心风机K2,73,02No32F风机的性能参数:功率为2500 kw，风量为9500 m/h，风机叶片数,12，转数n为600 r/min。

出风口为直角扩散弯头，出口呈3 m × 3 m的正方形。

在风机排风口左侧45?方向1m处，测得A声级为109 dB，其倍频带声压级如下表所示。

A C 倍频程(Hz) 125 250 500 1000 2000 4000 dB/ dB/ (A)(C)倍频带声压级100 108 108 103 100 95 109 115 (dB)1(3 有关标准和设计规范说明本设计重所参考的标准同设计规范均以《工业企业噪声设计规范》GBJ87-85、《城市区域环境噪声- 1 -标准》GB3069-2008为基准。

1(4 设计任务1)设计一消声器使得风机排风口左侧45?方向1m处的A声级降为75dB。

2)根据环境标准的要求，检验在办公楼窗前1m处，根据所采用的消声器能否满足该功能区的声环境要求。

2(0 消声器的设计计算2(1 消声器的选择阻性消声器是利用气流管道内的不同结构形式的多孔吸声材料吸收声能来降低噪声的消声器。

片式3消声器适用风量大，结构简单，中高频消声性能优良，气流阻力也小。

消声器结构设计范文消声器是一种能够减少噪声的装置，广泛应用于工业、交通、建筑等领域。

消声器的结构设计对其效果和性能有着重要影响，下面我们将从几个方面进行详细介绍。

首先，消声器的结构应该具备较大的噪声吸收面积。

噪声吸收面积越大，消声效果越好。

一种常见的消声器结构是由管道和吸音材料构成的，吸音材料覆盖整个管道内壁，通过吸收噪声的能量来降低噪声的传播。

吸音材料可以选择吸音棉、玻璃纤维、岩棉等，其中吸音棉的吸音效果最好，耐用性也较强。

其次，消声器的结构还应具备较好的流体动力学性能。

当气体通过消声器时，会产生流体动力学效应，如涡旋、湍流等，这些效应会对消声器的效果产生影响。

为了减小这些效应，消声器的内部结构应设计合理，尽量减少涡旋和湍流的产生。

一种常见的设计方法是采用密集排列的隔音片或板，通过隔音片或板之间的间隙形成复杂的流场，使气体在这些间隙中获得较高的流速，从而减小涡旋和湍流的产生。

此外，消声器的结构还应考虑易于清洁和维护。

由于消声器通常需要长时间运行，噪声吸收材料会积累灰尘和污垢，影响其吸声效果。

因此，消声器的结构应该考虑到易于清洁和维护，如设置方便拆卸的盖板或开孔等。

同时，消声器的结构也应具备良好的耐腐蚀性能，避免受到气体中的腐蚀物质的损害。

最后，消声器的结构还应考虑安装和连接的方便性。

消声器通常需要与其他设备连接，如风机、空调等。

因此，消声器的结构应该设计合理，便于安装和连接，并确保连接的稳固性。

此外，消声器的结构还应考虑到体积和重量的限制，以便在实际应用中更加便捷和灵活。

综上所述，消声器的结构设计应考虑噪声吸收面积、流体动力学性能、易于清洁和维护、耐腐蚀性能以及安装和连接的方便性等方面。

合理的结构设计能够提高消声器的效果和性能，满足不同领域中对噪声控制的需求。

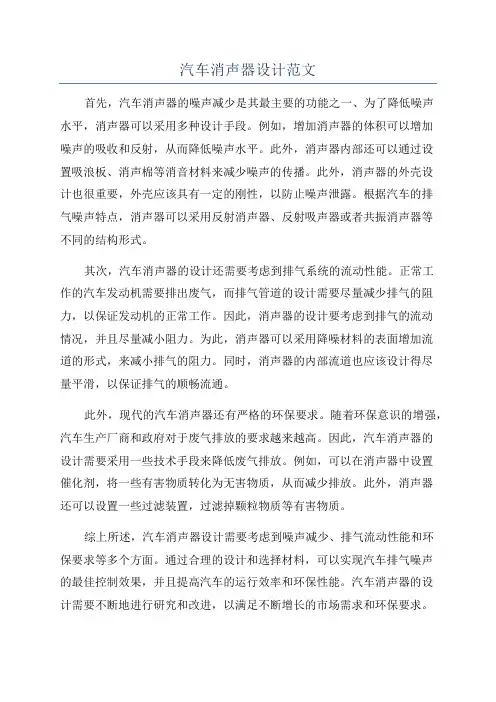

汽车消声器设计范文首先，汽车消声器的噪声减少是其最主要的功能之一、为了降低噪声水平，消声器可以采用多种设计手段。

例如，增加消声器的体积可以增加噪声的吸收和反射，从而降低噪声水平。

此外，消声器内部还可以通过设置吸浪板、消声棉等消音材料来减少噪声的传播。

此外，消声器的外壳设计也很重要，外壳应该具有一定的刚性，以防止噪声泄露。

根据汽车的排气噪声特点，消声器可以采用反射消声器、反射吸声器或者共振消声器等不同的结构形式。

其次，汽车消声器的设计还需要考虑到排气系统的流动性能。

正常工作的汽车发动机需要排出废气，而排气管道的设计需要尽量减少排气的阻力，以保证发动机的正常工作。

因此，消声器的设计要考虑到排气的流动情况，并且尽量减小阻力。

为此，消声器可以采用降噪材料的表面增加流道的形式，来减小排气的阻力。

同时，消声器的内部流道也应该设计得尽量平滑，以保证排气的顺畅流通。

此外，现代的汽车消声器还有严格的环保要求。

随着环保意识的增强，汽车生产厂商和政府对于废气排放的要求越来越高。

因此，汽车消声器的设计需要采用一些技术手段来降低废气排放。

例如，可以在消声器中设置催化剂，将一些有害物质转化为无害物质，从而减少排放。

此外，消声器还可以设置一些过滤装置，过滤掉颗粒物质等有害物质。

综上所述，汽车消声器设计需要考虑到噪声减少、排气流动性能和环保要求等多个方面。

通过合理的设计和选择材料，可以实现汽车排气噪声的最佳控制效果，并且提高汽车的运行效率和环保性能。

汽车消声器的设计需要不断地进行研究和改进，以满足不断增长的市场需求和环保要求。

一、实训目的本次实训旨在使学生掌握消声器的基本原理、结构设计、性能测试等方面的知识，提高学生的实践操作能力和创新意识。

通过实训，使学生能够独立设计、制作和测试消声器，为以后从事相关领域的工作打下坚实基础。

二、实训内容1. 消声器的基本原理消声器是一种用于降低噪声的装置，其工作原理是利用声波在消声器内的多次反射和干涉，使声能逐渐衰减，从而达到降低噪声的目的。

2. 消声器结构设计（1）结构类型：根据消声器的工作原理和用途，可分为阻性消声器、抗性消声器和阻抗复合消声器。

（2）结构参数：主要包括消声器的长度、直径、通道形状、吸声材料等。

3. 消声器性能测试（1）测试设备：声级计、消声器测试台等。

（2）测试方法：将消声器安装在测试台上，测量消声器前后的噪声级，计算消声器的降噪量。

三、实训过程1. 消声器设计（1）确定消声器类型：根据噪声源特性，选择合适的消声器类型。

（2）设计消声器结构：根据消声器类型，确定消声器长度、直径、通道形状、吸声材料等参数。

（3）绘制消声器结构图：使用CAD等绘图软件，绘制消声器结构图。

2. 消声器制作（1）准备材料：根据设计图纸，准备所需材料，如金属板材、吸声材料等。

（2）加工制作：根据设计图纸，进行消声器加工制作，包括切割、焊接、组装等。

3. 消声器性能测试（1）安装消声器：将制作的消声器安装在测试台上。

（2）测试噪声级：使用声级计测量消声器前后的噪声级。

（3）计算降噪量：根据测试数据，计算消声器的降噪量。

四、实训结果与分析1. 消声器设计根据噪声源特性和要求，本次实训设计了阻性消声器。

消声器结构图如下：```----------------------| | | || | | || | | |----------------------```2. 消声器制作根据设计图纸，制作了阻性消声器，材料为金属板材和吸声材料。

3. 消声器性能测试（1）测试噪声级：消声器前后噪声级分别为85dB和75dB。

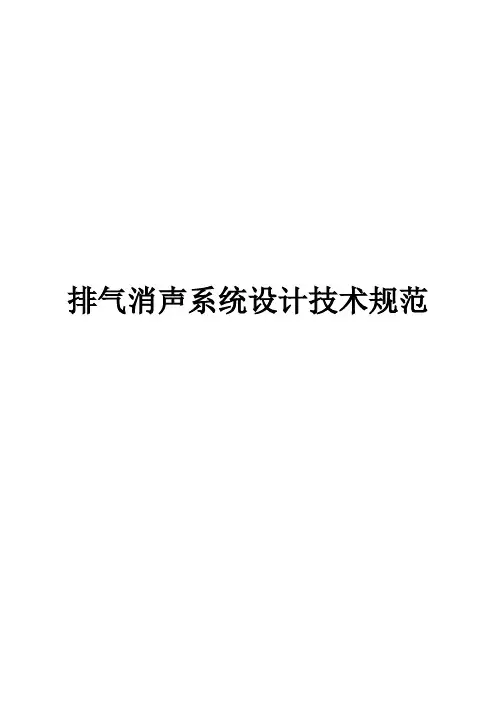

排气消声系统设计技术规范目录一、主题与适用范围1、主题2、适用范围二、排气消声系统的总称说明及功用三、设计应用1、设计规则和输入2、设计参数的设定2.1 尺寸及重量2.2 排气背压2.3 功率损失比2.4 净化效率2.5 加速行驶车外噪声2.6 插入损失及传递函数2.6.1 插入损失2.6.2 传递函数2.7 尾管噪声2.8 定置噪声2.9 振动3、系统及零部件的设计3.1 系统布置3.1.1 布置原则3.1.2 间隙要求3.1.3 吊钩位置的选取3.1.4 氧传感器孔的布置3.2 消声器的容积确定3.3 排气管径的选取3.4 消声器3.4.1 消声器的截面形状 3.4.2 消声器内部结构3.5 补偿器3.5.1 波纹管3.5.2 球形连接3.6 橡胶吊环3.7 隔热部件3.8 材料选择3.8.1 排气管、消声器内组件3.8.2 消声器外壳体四、参考文献列表一、主题与适用范围1、主题:本指南规定了与汽车发动机相匹配的排气消声系统的系统匹配，零部件设计。

2、适用范围:本指南适用于装汽油M1、N1类车的排气消声系统设计。

二、排气消声系统的总成说明及功用排气系统包括排气歧管、排气管、排气净化装置、排气消声装置、隔热部件、弹性吊块等。

一般地，排气系统具有以下一些功用：(1) 引导发动机排气，使各缸废气顺畅的排出；(2) 由于排气门的开闭与活塞往复运动的影响，排气气流呈脉动形式，排气门打开时存在一定的压力，具有一定的能量，气体排出时会产生强烈的排气噪声，气体和声波在管道中摩擦也会产生噪声,因此在排气系统装有排气消声器来降低排气噪声；(3) 降低排气污染物CO,HC,NOX 等的含量，达到排气净化的作用；典型的排气消声系统如图1所示：图1三、设计应用1、设计规则和输入:1.1 排气系统能很好的将废气顺畅排出，满足发动机的排气背压，功率损失比的要求。

1.2 排气系统设计能满足现行中华人民共和国法规要求，具体如下：QC/T57－1993 汽车匀速行使车内噪声测量方法GB16170－1996 汽车定置噪声限制QC/T631－1999 汽车排气消声器技术条件QC/T630－1999 汽车排气消声器性能试验方法GB1495－2002 汽车加速行使车外噪声限值及测量方法QC/T58－93 汽车加速行使车外噪声测量方法GB18352 轻型汽车污染物排放限值及测量方法GB14365-93 声学机动车辆定置噪声测量方法GB/T4759-95 内燃机排气消声器测量方法1.3 排气系统零部件必须能经受1000℃的高温要求以及气流冲击，并保证排气系统可靠性达到10万公里或者三年(先到者为准)的要求，并要求在三包期内插入损失不得减少6dB(A)以上，功率损失不得增加3%以上。

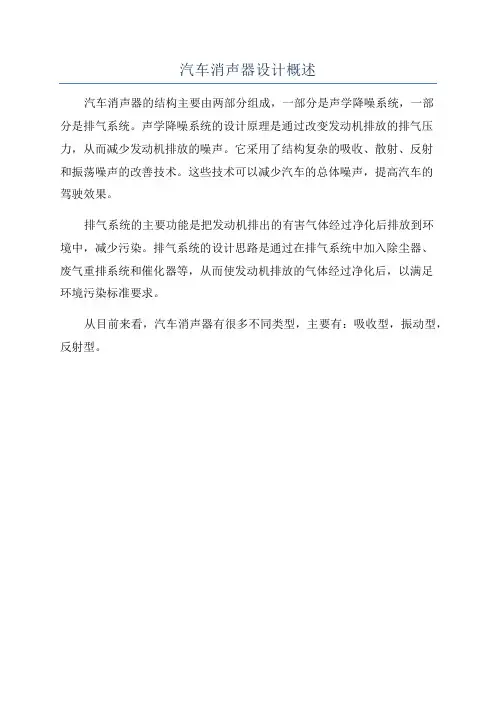

汽车消声器设计概述
汽车消声器的结构主要由两部分组成，一部分是声学降噪系统，一部
分是排气系统。

声学降噪系统的设计原理是通过改变发动机排放的排气压力，从而减少发动机排放的噪声。

它采用了结构复杂的吸收、散射、反射
和振荡噪声的改善技术。

这些技术可以减少汽车的总体噪声，提高汽车的
驾驶效果。

排气系统的主要功能是把发动机排出的有害气体经过净化后排放到环
境中，减少污染。

排气系统的设计思路是通过在排气系统中加入除尘器、
废气重排系统和催化器等，从而使发动机排放的气体经过净化后，以满足
环境污染标准要求。

从目前来看，汽车消声器有很多不同类型，主要有：吸收型，振动型，反射型。

阻抗复合式排污消声器的结构设计一、外壳设计外壳是消声器的外部保护结构，其设计应具备以下要点：1.外壳材料：应选择耐腐蚀、高温的金属材料，如不锈钢、镍合金等。

2.外壳形式：常见的外壳形式有圆筒形、长方体形、椭圆形等。

根据具体的使用场景和排污管道的形状，选择适合的外壳形式。

3.外壳厚度：外壳的厚度应根据噪声源的频率特性和预期的消声效果来确定，一般建议增加外壳的厚度可以提高消声效果。

4.外壳内表面：外壳内表面应均匀、光滑，以减小流体通过时的摩擦阻力，降低噪声的产生。

二、消声装置设计消声装置是阻抗复合式排污消声器的核心部分，可以采用多种消声原理，如反射消声、吸声、散射等。

结构设计时应考虑以下要点：1.阻抗复合结构：消声装置可以采用多种材料组合构成的复合结构，通过材料的不同阻抗反射、吸收和散射声波，实现声波的消声效果。

各层材料的厚度和材料的选择需要经过实验和计算进行优化。

2.孔道设计：消声装置中一般包含多个孔道，孔道的数量、直径、深度等参数会直接影响消声效果。

孔道可以采用等间距分布或者非等间距分布，其形状可以是圆形、椭圆形等。

3.材料选择：消声装置中的材料应具有良好的吸声性能和耐久性。

常见的吸声材料有泡沫塑料、玻璃纤维、矿棉等。

钢材、橡胶等也常用于消声装置的设计中。

三、连接件设计连接件是将外壳和消声装置连接起来的部分，其设计应考虑以下要点：1.连接方式：连接件可以采用螺纹连接、焊接连接、法兰连接等多种方式。

根据具体情况选择适合的连接方式，并保证连接的紧密性。

2.密封性：连接件应具备良好的密封性，以防止噪声从连接处泄漏出来。

一般可以采用橡胶垫片、密封圈等材料来实现密封。

综上所述，阻抗复合式排污消声器的结构设计应全面考虑外壳、消声装置和连接件等各个方面。

合理的结构设计可以提高消声器的消声效果，降低排污过程中产生的噪声，从而减少对周围环境和人体的影响。

消声器根据内部结构可分为以下几类
1、抗性消声器
2、阻性消声器
3、阻抗复合消声器
一、抗性消声器：抗性消声器是在内部通过管道、隔板等部件组成扩张室、共振室等各
种消声单元时，声波在传播时发生反射和干涉，降低声能量达到消声目的。

抗性消声器消声频带有限，通常对低、中频带消声效果好，高频消声效果差。

二、阻性消声器：阻性消声器是在内部排气通过的管道周围填充吸声材料来吸收声能量
达到消声目的的消声器。

对中、高频消声效果好。

三、阻抗复合消声器：顾名思义，是将上述两种消声器进行一种结合。

根据主机厂提供的发动机参数，计算排气量。

排气量=单缸的容积*总缸数
单缸的容积=单缸表面积*行程
推荐消声器的容积为排气量的8~10倍。

抗性消声器：内部各个消声单元截面积的比值为2.5。

阻性消声器、阻抗复合消声器：消声棉层的厚度不得低于20mm。

消声器结构设计资料
首先是反射型消声器。

反射型消声器是利用声波的反射原理来降低噪声的。

其结构包括了一个外壳和内部一到多层具有吸声材料的壁面。

当噪声通过外壳进入消声器内部时，一部分声波会被壁面反射，从而减小噪声的传播。

吸声材料常用的有泡沫塑料、纤维板等，其具有吸音特性，可以消耗声波能量，减小噪声的传播。

反射型消声器适用于高频噪声的降低。

其次是吸声型消声器。

吸声型消声器是利用吸声材料的特性来降低噪声的。

其结构包括了一个外壳和内部填充有吸声材料的空腔。

当噪声通过外壳进入消声器内部时，其中的吸声材料会吸收部分声波能量，从而减小噪声的传播。

吸声材料常用的有聚酯纤维、玻璃纤维等，其具有多孔结构和较高的吸声系数，能够有效吸收声波能量。

吸声型消声器适用于低频噪声的降低。

再次是消声腔型消声器。

消声腔型消声器是利用共振效应来降低噪声的。

其结构包括了一个共振室和与之相连接的进出口管道。

当噪声通过进口进入共振室时，与共振室内的空气发生共振，使得噪声的能量得到迅速消耗，从而减小噪声的传播。

消声腔型消声器的设计需要考虑共振频率和共振室的尺寸，以实现最佳消声效果。

最后是多级消声器。

多级消声器是利用多个单元消声器的组合来降低噪声的。

其结构包括了多个消声器单元，每个单元根据其特定的消声机理进行设计，可以提供更加全面的噪声降低效果。

多级消声器的结构设计需要考虑单元之间的耦合和噪声的传递，以实现最佳的消声效果。

消声器设计与声学分析消声器是一种用来减少噪声和改善声学环境的装置。

它通过吸音、隔声和散射等方法来减少声波的能量传播和反射，从而达到降低噪声的目的。

本文将对消声器的设计和声学分析进行详细介绍。

一、消声器的设计消声器的设计是基于声学原理和工程实践的结合。

在设计消声器时，需要考虑以下几个方面：1.噪声源的频谱特性：不同噪声源的频谱特性不同，需要根据具体的噪声源设计消声器。

例如，高频噪声需要使用高吸音系数的材料来吸收，低频噪声则需要使用大孔径或多层吸音材料来实现。

2.噪声源的功率谱密度：噪声的功率谱密度决定了需要吸收的能量大小。

根据噪声源的功率谱密度，可以选择合适的消声器材料和结构来实现消声效果。

3.消声器的尺寸和形状：消声器的尺寸和形状也对消声效果有很大的影响。

一般情况下，消声器的长度以波长的1/4为宜，这样可以实现最佳的吸音效果。

同时，消声器的形状也需要满足声学的要求，如避免尖角、平滑面等。

4.吸音材料的选择：消声器的吸音材料是实现消声效果的关键。

常用的吸音材料有吸声泡沫、玻璃纤维、聚酯纤维等。

根据不同的频率要求，可以选择不同吸音材料实现最佳的吸音效果。

5.散射元件的设计：在一些情况下，需要使用散射元件来扩散声波，实现声场均匀化。

散射元件可以采用不同形状的表面结构，如波纹板、棱镜板等，来实现声波的散射。

二、声学分析声学分析是对消声器性能进行评估和优化的过程。

通过声学分析，可以定量评估消声器的吸音效果和隔声效果，并对其进行优化。

声学分析的方法主要包括数值模拟和实验测量。

数值模拟是通过建立声场模型，应用声学原理进行计算，预测消声器的声学性能。

常用的数值模拟方法包括边界元法、有限元法和声线法等。

实验测量则是利用声学测量仪器对消声器进行实际测量，评估其吸音和隔声效果。

声学分析的指标主要包括声透射系数和声反射系数。

声透射系数是指声波通过消声器的能量传递的比例，反映了消声器的隔声效果。

声反射系数是指声波被消声器反射的比例，反映了消声器的吸音效果。

消声器设计原理
消声器设计原理是减少噪声传播和减轻噪声污染的有效方法之一。

其基本原理是通过吸音、吸振和反射等方式来减少声音的能量传递和反射。

在吸音方面，常用材料如吸音棉、泡沫塑料等具有良好的吸音性能。

这些材料能够吸收声波的能量，将其转化为热能或辐射出去，从而降低声音的传播。

此外，吸音板的表面可以设计成不规则的形状，以增加吸音效果。

吸振是另一种常用的消声器设计原理。

通过在声波传播路径上引入吸振材料，如弹性体、液体或气体，能够减少振动的产生和传播，从而降低噪声水平。

反射是消声器设计中常用的一种方法。

通过使用反射板或隔音墙等结构，能够将声音反射回源头或引导至特定方向，达到减少噪声传播的效果。

反射板的几何形状和材料选择对反射效果有重要影响。

在消声器设计中，还可以结合各种原理进行综合应用。

比如，在噪声源附近设置吸音和吸振结构，同时使用反射板引导声波流向远离敏感区域，以最大限度地降低噪声污染。

总之，消声器设计原理的核心思想是通过吸音、吸振和反射等方式来控制声音的传播和污染，从而创造更加舒适和安静的环境。

风管消声器工程方案设计一、设计原理风管消声器的设计原理是通过其内部的吸声材料来吸收噪音能量，从而降低风管系统噪音的传播。

其基本结构由外壳、导流板和吸声材料组成。

当风管中的风流通过消声器时，其中的噪音能量被吸声材料吸收，从而减少噪音的传播。

在设计风管消声器时，需要考虑风管系统的工作参数、吸声材料的选择、消声器的结构等多个方面的因素。

二、选型在选型时，需要考虑的主要因素包括风管系统的风量、噪音频率、系统压力损失、安装空间等。

首先需要根据风管系统的风量确定风管消声器的尺寸和风阻，然后根据噪音频率确定吸声材料的种类和厚度。

另外，还需要考虑系统压力损失和安装空间等因素，以确保所选的风管消声器能够满足系统要求并且方便安装。

三、安装方式风管消声器的安装方式通常有水平安装和垂直安装两种。

水平安装是指消声器的进出口与风管平行，适用于直线风管系统；而垂直安装是指消声器的进出口与风管垂直，适用于弯曲风管系统。

在安装风管消声器时，需要确保其进出口与风管的连接紧密，并且消声器的安装位置应在风管系统中较为平稳的位置，以最大程度地降低噪音传播。

四、工程方案设计在进行风管消声器的工程方案设计时，首先需要进行风管系统的噪音测试和风量测算，以确定风管消声器的选型参数。

然后根据系统的要求和安装空间，确定消声器的安装方式和位置。

接下来需要对消声器的外壳、导流板和吸声材料进行结构设计和材料选择，以确保消声器在工作时能够有效地吸收噪音。

最后还需要进行消声器的系统仿真和实验验证，以确保其在实际工作环境中的效果。

五、工程实例以某办公楼的中央空调系统为例，该系统采用风管传送冷暖气，但在使用过程中噪音较大影响员工的工作和休息。

经过对风管系统的噪音测试和风量测算，确定了风管消声器的选型参数，并选用了适合的消声器型号。

然后根据系统的要求和安装空间，确定了消声器的水平安装方式和位置。

接下来对消声器的外壳、导流板和吸声材料进行了结构设计和材料选择，最终设计出符合系统要求的风管消声器。
