消声器设计说明书

蒸汽放空消声器产品使用说明书xxxxxxxx有限责任公司产品使用说明书产品概况：蒸汽放空消声器是我公司通过多年来从事噪声治理的经验，自行研究开发的降噪产品，通过了国家级鉴定，技术处于国际先进水平，其中PGX系列高压排气消声器荣获第三届全国环境保护产业暨第五届国际环境保护展览会金奖，并被国家知识产权局授予专利权。

广泛用于火电厂、冶金、化工、纺织、矿山等行业的锅炉安装包、除氧器、排污扩容器、汽机疏水器、再热器、压力罐、喷射器及化学反应器等设备的低压汽（气）排空放散消声。

结构形式：消声器主要采用钢板、防水玻璃棉、镀锌穿孔板制造、小孔喷注扩散消声结构，具有体积小、重量轻、结构合理，安装方便等特点，与放散管之间用法兰连接。

声学性能：宽频带消声，消声量≥30dB(A)。

空动力性：压损小，排气畅通。

主要技术参数：设计流量：615m3/h；设计压力：4.0MPa；设计流速：5.45m/s；设计温度：400 ℃；总重量：399kg；材质：Q235。

HS-PGX外型图：HS-PGX配件及数量：HS-PGX消声原理:小孔喷注型消声器原理是将一个大的喷口，在保持相同排气量的前提下，改为许多小孔来代替，而小孔将高频声移到人耳不敏感的超声范围，从而达到降噪的目的。

小孔喷注消声器的消声量为式中xA ——阻塞情况0.165D／DOD——喷口直径(mm)，DO＝1mm。

当D≤1mm时，xA1，经变换可得ΔL＝27.5－30lgD由此可见，在小孔范围内，孔径减半，可使消声量提高9dB，考虑到加工小孔的难易程度，一般选直径较小的1.5mm小孔较为适宜。

如果孔径太大，小孔的消声效果很差。

如果小孔间距较小，气流通过小孔后还会再汇合成大的喷注，从而使消声效果变差。

为此，小孔喷注时孔的中心距应取小孔的孔径倍(喷注前主压越高，孔中心距就要越大)，而孔中心距的最低值为式中d——小孔直径。

为了使排气通畅，考虑到小孔的阻尼作用，一般将消声器的开孔通流面积设计为排气阀通流面积的多倍。

消声器使用说明书
一.产品适用范围规格型号
该消声器适用于襄樊金鹰570KW工程车，用来降低噪声和净化发动机所排气体。

二. 产品规格尺寸
1.外形尺寸：
长X宽X高：1150X490X490
2.连接尺寸：
发兰外径为∮280 内径为∮204其上有8个∮13的螺孔均布在直径径为∮250的圆周上。

三. 产品技术性能
1.插入损失≥25dB(A)
2.排气背压≤6KPa
3.功率损失比≤3%
四. 产品的维护与保养
1.连接部位建议用M12 8.8级普通镀锌螺栓。

2.正常使用过程中，定期（每三个月）检查各连接部位的螺栓是
否有松动、脱落现象。

3.消声器外壳若有灰尘、油渍等杂物，用细棉纱布夹杂化石粉、
擦拭。

4.装配以及使用时，不能用硬物敲打撞击消声器外壳，以免造成
表面损伤。

5.消声器工作时，请勿触摸。

6.消声器避免雨淋‘。

一、概念（一）消声器1。

阻式消声器：是通过吸声材料来吸收声能降低噪音，一般的微穿孔板消声器就属于这个类型，一般是用来消除高、中频噪声。

但是由于结构的原因，在高温、高湿、高速的情况下不适用。

2。

抗式消声器：是通过改变截面来消声的。

我们常用的消声静压箱都是这个原理。

一般降低中、低频噪音。

对风系统没有具体的要求。

3。

阻抗复合式：当然是结合二者的结构原理。

可以消除低中高频噪音。

但是对风系统的要求同阻式消声器4、对于一般的民用空调通风系统，我个人认为选用阻抗复合消声器为好。

阻性消声器具有良好的中高频消声性能。

按气流通道几何形状不同，可分为直管式、片式、折板式、迷宫式、蜂窝式、声流式、障板式、弯头式等。

抗性消声器适用于消除中低频噪声或窄带噪声。

按其作用原理不同，可分为扩张式、共振腔式和干涉式等多种型式。

阻抗复合式消声器，有共振腔、扩张室、穿孔屏等声学滤波器件，综合了阻性消声器良好的中高频消声特性和阻抗性消声器较好的低频消声特性，因此其消声频带宽，它是最常用的标准消声器系列之一。

适宜风速为6～8米/秒，最高可达到8～12米，可单独使用，也可串联使用。

消声效果：低频10～15dB/m，中频15～25dB/m，高频25～30dB/m，平均阻力系数为0.4。

根据《空气调节》，消声弯头，消声静压箱均属于消声器的一种。

（二）消声器的作用消声器是一种既能允许气流通过，又能有效地阻止或减弱声能向外传播的装置。

（三）静压箱静压箱是送风系统减少动压、增加静压、稳定气流和减少气流振动的一种必要的配件，它可使送风效果更加理想。

（四）静压箱的作用1、可以把部分动压变为静压使风吹得更远；2、可以降低噪音3、风量均匀分配4、静压箱可用来减少噪声，又可获得均匀的静压出风，减少动压损失。

而且还有万能接头的作用。

把静压箱很好地应用到通风系统中，可提高通风系统的综合性能。

二、计算方法什么NR曲线，声学计算撇开不谈了，P601也不说了。

收录网友言论仅供参考（排名不分先后）！1、在设计静压箱时，如果按着规定的风速成进行设计，箱体将会很大；一般的静压箱长边要宽出风管边400mm，高度要宽出风管高度400mm。

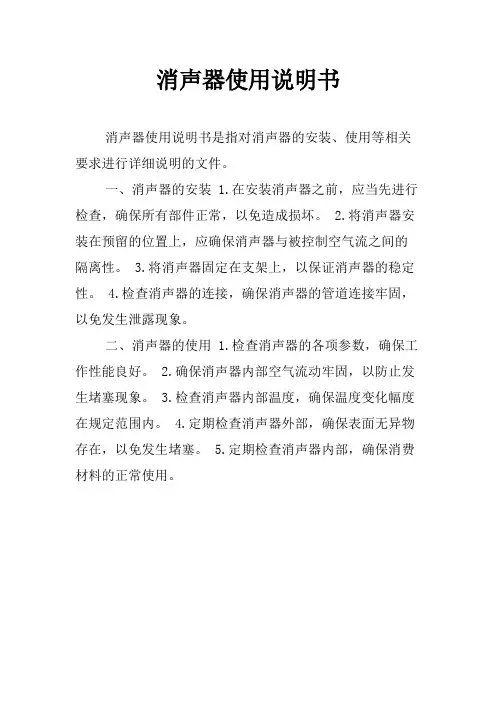

消声器使用说明书
消声器使用说明书是指对消声器的安装、使用等相关要求进行详细说明的文件。

一、消声器的安装 1.在安装消声器之前，应当先进行检查，确保所有部件正常，以免造成损坏。

2.将消声器安装在预留的位置上，应确保消声器与被控制空气流之间的隔离性。

3.将消声器固定在支架上，以保证消声器的稳定性。

4.检查消声器的连接，确保消声器的管道连接牢固，以免发生泄露现象。

二、消声器的使用 1.检查消声器的各项参数，确保工作性能良好。

2.确保消声器内部空气流动牢固，以防止发生堵塞现象。

3.检查消声器内部温度，确保温度变化幅度在规定范围内。

4.定期检查消声器外部，确保表面无异物存在，以免发生堵塞。

5.定期检查消声器内部，确保消费材料的正常使用。

噪声污染控制工程设计说明1．0原始资料1．1环境噪声的基本情况某厂一大型离心风机位于工业厂场附近、距风机出口左侧100m处有一座办公楼，右侧及前方为菜地。

由于出气口噪声很高，影响工程技术人员及人们的工作效率；另外，风机房内噪声也很高，但操作者经常呆在隔声间内，故机壳和电机的噪声危害不大，可以不予考虑。

鉴于上述情况，可对排气噪声采取控制措施。

风机、办公楼的平面布置图如图1-0。

图1-0：风机、办公楼的平面布置图在办公楼窗前1m处测得的环境噪声如下表所示：1．2离心风机的基本情况大型离心风机K2－73－02No32F风机的性能参数：功率为2500kw，风量为9500 m3/h，风机叶片数＝12，转数n为600r/min。

出风口为直角扩散弯头，出口呈3 m×3 m的正方形。

在风机排风口左侧45°方向1m处，测得A声级为109dB，其倍频带声压级如下表所示。

1．3有关标准和设计规范说明本设计重所参考的标准同设计规范均以《工业企业噪声设计规范》GBJ87-85、《城市区域环境噪声标准》GB3069-2008为基准。

1．4设计任务1)设计一消声器使得风机排风口左侧45°方向1m 处的A 声级降为75dB 。

2)根据环境标准的要求，检验在办公楼窗前1m 处，根据所采用的消声器能否满足该功能区的声环境要求。

2．0消声器的设计计算2．1消声器的选择阻性消声器是利用气流管道内的不同结构形式的多孔吸声材料吸收声能来降低噪声的消声器。

片式消声器适用风量大，结构简单，中高频消声性能优良，气流阻力也小。

从本设计的风量Q=9500m 3/h 、频率来看，可选定片式的阻性消声器。

2． 2消声量的计算根据ISO 提出的用A 声级作为噪声评价标准，当A 声级Lp 大于75dB （A ）时：5575570Lp NR NR Lp dB=+=-=-=因为 所以根据NR ＝70查NR 曲线，找各倍频处的声压级，将结果写于噪声设计表的第二行 2．3消声器的面积与通道结构的确定根据设计数据气流速度宜小于8m/s,所以本设计选取V=6m/s 消声器的总面积：m V Q S 44.0636009500=⨯==设计选用3个通道，则单个气流通道面积S 1：m 147.0344.0n S S 1===2 根据经验片式消声器的片距宜取100～200mm ，片厚宜取100～150mm,在本设计中设片距b 1＝110mm 、片厚b 2＝150mm 。

消音器计算说明书位号：HX-6465计算书一、以知数据以知设计参数名称流量（kg/hr）温度(℃)压力(kg/cm2g)蒸汽消声器41371170.1以知声频率带功率级二、设计计算结果1、根据声率级表格数据可知；该噪音源八个倍频带总声压级为90dB（A)。

根据相关环保卫士标准，我们需要将消声器后A声级降到85dB（A)以下。

所需消音量如下：△LA=90-85=5dB(A)；及消声器最低消音量不得小于5dB（A)。

消声片长度我们设计为L=1.0m；根据△LAo=ψ×a o×（P/S）×L△LAo=1.2×0.8×（1.33/0.085）×1=18.4dB(A)＞5dB(A)。

消声后：△Lo=90-18.4=71.6dB(A)故消音量满足设计要求。

2、消声器外筒钢板采用5mm厚的钢板；根据质量定理可以计算出隔音量为28dB（A)；28dB（A)＞5dB(A)满足消声器设计要求。

3、消声器上限频率：消声器通道宽度我们设计为0.15m,经计算消声器上限截止频率为3594H Z。

倍频带为4000~8000的声功率为80dB（A)＜85dB（A)；故消声器宽度符合设计要求。

4、消声器下限频率：吸声片宽度我们设计为0.1m,经计算消声器下限截止频率为78H Z。

计算发现消声器对频率低于78H Z倍频带消音效果稍差；但是我们可以通过提高消声器的整体消音量（18.4dB(A)）来满足低频消音量的要求。

5、气体流速对消声量影响：消声器总流通面积为0.17m2,计算流速为10.8m/s。

△Lo"=△Lo(1+M)-2△Lo"=71.6(1+0..032)-2=72.8dB(A)。

△Lo"＜85dB(A)故消声器满足设计要求。

位号：HX-6402计算书一、以知数据以知设计参数名称流量（kg/hr）温度(℃)压力(kg/cm2g)蒸汽消声器63406229.60.5以知声频率带功率级二、设计计算结果1、根据声率级表格数据可知；该噪音源八个倍频带总声压级为90dB（A)。

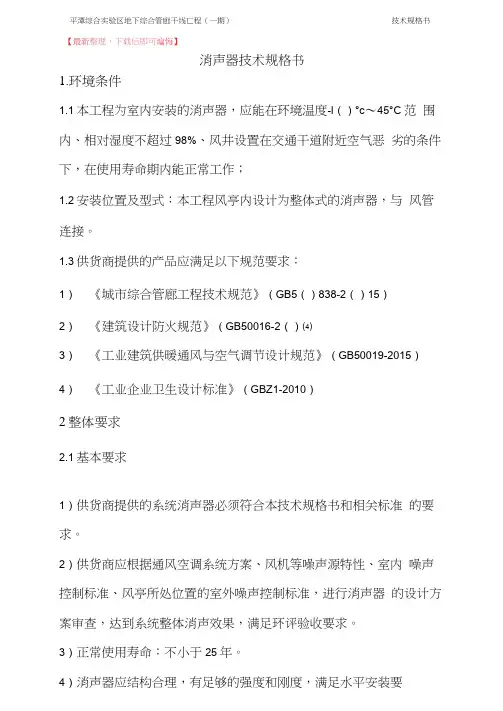

平潭综合实验区地下综合管廊干线匸程（一期）技术规格书【最新整理，下载后即可编悔】消声器技术规格书1.环境条件1.1本工程为室内安装的消声器，应能在环境温度-l（）°c〜45°C范围内、相对湿度不超过98%、风井设置在交通干道附近空气恶劣的条件下，在使用寿命期内能正常工作；1.2安装位置及型式：本工程风亭内设计为整体式的消声器，与风管连接。

1.3供货商提供的产品应满足以下规范要求：1）《城市综合管廊工程技术规范》（GB5（）838-2（）15）2）《建筑设计防火规范》（GB50016-2（）⑷3）《工业建筑供暖通风与空气调节设计规范》（GB50019-2015）4）《工业企业卫生设计标准》（GBZ1-2010）2整体要求2.1基本要求1）供货商提供的系统消声器必须符合本技术规格书和相关标准的要求。

2）供货商应根据通风空调系统方案、风机等噪声源特性、室内噪声控制标准、风亭所处位置的室外噪声控制标准，进行消声器的设计方案审查，达到系统整体消声效果，满足环评验收要求。

3）正常使用寿命：不小于25年。

4）消声器应结构合理，有足够的强度和刚度，满足水平安装要【最新整理，下载后即可编辑】平潭综合实验区地下综合管廊干线匸程（一期）技术规格书求，体积合理、重量轻、防潮防腐、防火、工艺简单、清洗方便，适应不同风量、风压和环境温湿度要求。

正常使用寿命内，消声量下降不超过5dB（A）。

2.2性能要求1）消声量（插入损失）：消声器的消声量应以倍频权插入损失表示,并按GB4760-1995 （或国际标准ISO 7235 ASTME 477）实验标定。

2）总压力损失控制值：用于大小系统风机配套的系统消声器，当风机全压小于3（）（必时，消声器总压力损失应小于5（）Pa；当风机全压大于300Pa时，消声器总压力损失应小于风机全压的15%。

3）消声器气流再生噪声应满足降噪设计要求。

供货商还应提供不同流速下的气流再生噪声值和计算公式。

消声器结构设计资料
首先是反射型消声器。

反射型消声器是利用声波的反射原理来降低噪声的。

其结构包括了一个外壳和内部一到多层具有吸声材料的壁面。

当噪声通过外壳进入消声器内部时，一部分声波会被壁面反射，从而减小噪声的传播。

吸声材料常用的有泡沫塑料、纤维板等，其具有吸音特性，可以消耗声波能量，减小噪声的传播。

反射型消声器适用于高频噪声的降低。

其次是吸声型消声器。

吸声型消声器是利用吸声材料的特性来降低噪声的。

其结构包括了一个外壳和内部填充有吸声材料的空腔。

当噪声通过外壳进入消声器内部时，其中的吸声材料会吸收部分声波能量，从而减小噪声的传播。

吸声材料常用的有聚酯纤维、玻璃纤维等，其具有多孔结构和较高的吸声系数，能够有效吸收声波能量。

吸声型消声器适用于低频噪声的降低。

再次是消声腔型消声器。

消声腔型消声器是利用共振效应来降低噪声的。

其结构包括了一个共振室和与之相连接的进出口管道。

当噪声通过进口进入共振室时，与共振室内的空气发生共振，使得噪声的能量得到迅速消耗，从而减小噪声的传播。

消声腔型消声器的设计需要考虑共振频率和共振室的尺寸，以实现最佳消声效果。

最后是多级消声器。

多级消声器是利用多个单元消声器的组合来降低噪声的。

其结构包括了多个消声器单元，每个单元根据其特定的消声机理进行设计，可以提供更加全面的噪声降低效果。

多级消声器的结构设计需要考虑单元之间的耦合和噪声的传递，以实现最佳的消声效果。

消声器及排气管的设计消声器及排气管的设计消声器的主要作用是降低发动机的排气噪声，并使高温废气能安全有效地排出。

消声器作为排气管道的一部分，应保证其排气畅通、阻力小及足够强度。

消声器要经受500~700。

C高温排气，保证在汽车规定的行驶里程内，不损坏、不失去消声效果。

１、消声器的主要结构形式汽车消声器按消声原理与结构可分为抗性消声器、阻性消声器和阻抗复合型消声器三类。

1抗性消声器抗性消声器是在内部通过管道、隔板等部件组成扩张室、共振室等各种消声单元时，声波在传播时发生反射和干涉，降低声能量达到消声目的。

抗性消声器消声频带有限，通常对低、中频带消声效果好，高频消声效果差，货车多采用抗性消声器。

2阻性消声器是在内部排气通过的管道周围填充吸声材料来吸收声能量达到消声目的的消声器。

对中、高频消声效果好，单纯用作汽车排气消声器较少，通常与抗性消声器组合起来使用。

3阻抗复合型消声器是分别用抗性消声单元和吸声材料组合构成的消声器，它具有抗性、阻性消声器的共同特点。

对低、中、高频噪声都有很好的消声效果。

２、消声器的性能要求1消声量大小以消声器的插入损失来评价。

插入损失是指装消声器前后在消声器出口某固定点测量的排气声压级之差。

D=L1-L2式中：D——插入损失，dBL1——安装消声器前在某点测量的排气声压级，dBL2——安装消声器后在某点测量的排气声压级，dB在实际测量时先测量不装消声器的排气噪声。

按插入损失定义，为保证测量点位置不变，用一根同消声器等长、管径与消声器进气管相同的空管代替消声器。

再测量装消声器时的排气声压级。

2消声器功率损失评价发动机额定功率点的功率损失比R的计算公式为：R=（P1-P2）/P1×100%式中：P1——不带消声器而带空气管时的发动机功率，KWP2——带消声器后发动机功率，KW功率损失比要求为：重型车R≤3%；中型车R≤5%；轻型车R≤6%。

实际测量中，用直接测量消声器排气背压来评价消声器性能。

J4.1SM0001 1/8秦山核电二期扩建工程消声器设计说明书河南核净洁净技术有限公司目录1 总则 (3)2 设计条件 (3)2.1 依据文件 (3)2.2 设计遵循规范、标准 (3)3 设备设计主要技术参数 (3)3.1 设备运行环境条件 (3)3.2 设备主要技术参数 (3)3.3 设备设计寿命 (4)3.4 设备承受载荷 (4)4 设备设计 (4)4.1 设计原则 (4)4.2 材料的选择 (4)4.3 结构设计 (4)1 总则本设计说明书是根据秦山二期扩建工程DVD系统消声器设备订货合同及技术协议书规定编写，适用于秦山核电二期扩建工程3、4 号机组DVD系统消声器设备的设计说明。

2 设计条件2.1 依据文件2.1.1 秦山核电二期扩建工程《DVD系统消声器设备订货合同》及技术协议书2.1.2 秦山核电二期扩建工程《DVD系统消声器设备技术规格书》(核工业第二研究设计院编制,文件编号:0401G0008 A版)。

2.2 设计遵循规范、标准RCC-M 压水堆核电厂核岛机械设备设计和制造规则ANSI/ASME N509， Nuclear power plant Air Cleaning unit and Component. ANSI/ASME N510， Testing of nuclear air treatment systemANSI/ASME AG-1 Code on Nuclear Air and Gas Treatment ERDA-76-21 空气净化手册HAF003 核电厂质量保证安全规定。

GB50243-2002 通风与空调工程施工质量验收规范GB50019-2003 采暖通风与空气调节设计规范GB/T 13384 机电产品包装通用技术条件GB/T 191 包装储运图示标志GB/T 13306 标牌3 设备设计主要技术参数3.1 设备运行环境条件春季潮湿多雨，夏季炎热，多台风暴雨，秋冬季干燥。

消声器产品说明书目录简介 (2)一、DGW大型风道拐弯导流消声器 (3)二、OPKC型矿井主扇垂直风道消声器 (5)三、OPI型矿井主扇水平风道消声器 (8)四、OPKX型墙砌风道消声器 (10)五、OPTF型通用方形消声器…………………………………（）六、PGW型拐弯消声器…………………………………………（）七、OPTY型通用圆形消声器……………………………………（）八、OBZK型方形阻抗复合消声器………………………………（）九、OPZKY型圆形阻抗复合消声器……………………………（）十、OPGY型圆形消声管道………………………………………（）十一、OPGF型方形消声管道……………………………………（）十二、OPW-A/B型消声弯头……………………………………（）十三、OPXCh型消声通风窗……………………………………（）十四、OPMX型排放消声器……………………………………（）十五、消声器的安装与使用……………………………………（）十六、订货须知…………………………………………………（）简介本公司是开发和制造笑声设备的专业厂家，其前身北京北方消声设备厂。

产品以结构先进、消声效果好、压力损失小和适用性强等优点博得广大用户欢迎，并获五项专利和科技成果奖。

我厂在引进和消化国外先进技术的基础上，为淮南矿务局谢家集一矿“25”风井主扇（2K60-N028）风机设计制造了我国第一套OPKC型消声器，安装在垂直风道（扩散）内。

经使用，用户十分满意并续订了四套。

目前经过改进定型的OPKC系列消声器安装更加方便，已广泛使用OPKC系列消声声器后，噪音降到50分贝以下。

为了适应水平风道安装需要，我厂开发了OPI型水平风道自联式组合消声器，安装在北京地铁前门站及和平门站，消声值达到35dB（A），受到北京地铁公司，上海地铁公司、北京地铁设计院以及各煤矿设计院等有关方面的广泛好评，目前已获国家专利权（专利号：89022213.2）。

第五章 共振式消声器设计共振腔消声器的设计设计共振腔消声器，应根据实际的消声要求，首先确定共振频率和某一频率的消声量 ( 倍频程或 1/3 倍频程的消声量 ) ，再用公式计算或查表的方法求出相应的 K 值。

当 K 值确定后，就可以考虑相应的 G 、 V 和 S ，使之达到 K 值的要求。

以上分析中 ，由此得到消声器的空腔容积为， (8.3.42) 而消声器的传导率为:(8.3.43) 式中通道截面 S ，通常由空气动力性能方面的要求来决定。

当管道中流速选定以后，相应的通道截面也就确定下来。

在条件允许的情况下，应尽可能地缩小通道截面积 S ，以避免消声器的体积过大。

一般地说，对单通道的截面直径不应超过 250 毫米 。

如果流量较大时，则需采用多通道，而每一个通道宽度取 100~200 毫米 ，并且竖直高度取小于 共振波长的 1/3 为宜。

当通道截面积 S 确定以后，就可利用上述公式，求出相应的 V 和 G 。

当共振腔消声器的体积 V 和传导率 G 确定以后，就可以设计消声器的具体结构尺寸。

对于某一确定的共振腔体积 V ，可以有多种的共振腔形状和尺寸，对于某一确定的传导率 G ，也可以有多种的孔径、板厚和穿孔数组合。

因此，对于确定的 S 、 V 和 G ，可以有多种不同的设计方案。

在实际设计上，通常根据现场情况和钢板材料，首先确定几个量 ( 如板厚、孔径和腔深等 ) ，然后再计算其它参数。

为了使消声器的理论计算值与实际结果值一致，在考虑设计方案时，应注意以下条件：(1) 共振器的几何尺寸应小于共振频率波长 λr 的 1/3 。

当共振频率较高时，此条件不易满足，这时不能将共振器看成为一个集中参数系统，而应考虑声波在空腔内的传播特性。

(2) 穿孔位置应集中在共振消声器的中部，穿孔范围应小于λr /12。

相邻各孔之间的孔心距一般应取孔径的5倍。

当穿孔数目较多时，穿孔范围集中在λr /12内与孔心距大于孔径 5 倍这两个要求，往往发生矛盾。
