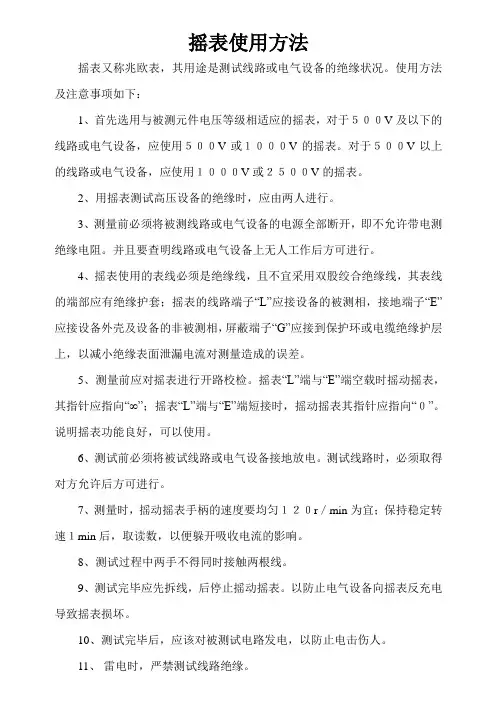

摇表使用方法摇表又称兆欧表，其用途是测试线路或电气设备的绝缘状况。
使用方法及注意事项如下：1、首先选用与被测元件电压等级相适应的摇表，对于５００V及以下的线路或电气设备，应使用５００V或１０００V的摇表。
对于５００V以上的线路或电气设备，应使用１０００V或２５００V的摇表。
2、用摇表测试高压设备的绝缘时，应由两人进行。
3、测量前必须将被测线路或电气设备的电源全部断开，即不允许带电测绝缘电阻。
并且要查明线路或电气设备上无人工作后方可进行。
4、摇表使用的表线必须是绝缘线，且不宜采用双股绞合绝缘线，其表线的端部应有绝缘护套；摇表的线路端子“L”应接设备的被测相，接地端子“E”应接设备外壳及设备的非被测相，屏蔽端子“G”应接到保护环或电缆绝缘护层上，以减小绝缘表面泄漏电流对测量造成的误差。
5、测量前应对摇表进行开路校检。
摇表“L”端与“E”端空载时摇动摇表，其指针应指向“∞”；摇表“L”端与“E”端短接时，摇动摇表其指针应指向“０”。
说明摇表功能良好，可以使用。
6、测试前必须将被试线路或电气设备接地放电。
测试线路时，必须取得对方允许后方可进行。
7、测量时，摇动摇表手柄的速度要均匀１２０r／min为宜；保持稳定转速１min后，取读数，以便躲开吸收电流的影响。
8、测试过程中两手不得同时接触两根线。
9、测试完毕应先拆线，后停止摇动摇表。
以防止电气设备向摇表反充电导致摇表损坏。
10、测试完毕后，应该对被测试电路发电，以防止电击伤人。
11、雷电时，严禁测试线路绝缘。
如何正确使用高压验电器验电高压验电器是用来检查高压线路和电力设备是否带电的工具，是变电所常用的最基本的安全用具。
高压验电器一般以辉光作为指示信号。
新式高压验电器，也有靠音响或语言作为指示的。
高压验电器由金属工作触头、小氖泡、电容器、手柄等组成。
验电是保证在全部停电或部分停电的的电气设备上工作人员安全的重要技术措施之一.随着"关注安全,关爱生命"的安全生产工作理念不断深入贯彻落实.我局结合本单位实际对验电制订了更严格更详细的规定.在实际应用中取得了良好的效果.验电有关规定介绍如下：1、投入使用的高压验电器必须是经电气试验合格的验电器,高压验电器必须定期试验，确保其性能良好。

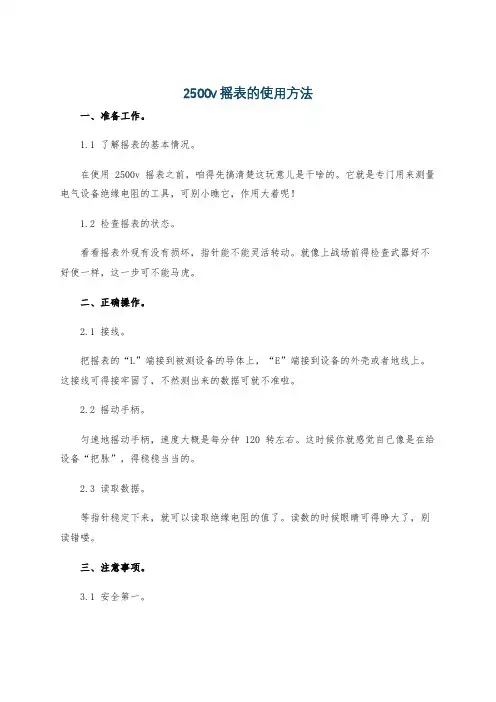

2500v摇表的使用方法
一、准备工作。
1.1 了解摇表的基本情况。
在使用 2500v 摇表之前，咱得先搞清楚这玩意儿是干啥的。
它就是专门用来测量电气设备绝缘电阻的工具，可别小瞧它，作用大着呢！
1.2 检查摇表的状态。
看看摇表外观有没有损坏，指针能不能灵活转动。
就像上战场前得检查武器好不好使一样，这一步可不能马虎。
二、正确操作。
2.1 接线。
把摇表的“L”端接到被测设备的导体上，“E”端接到设备的外壳或者地线上。
这接线可得接牢固了，不然测出来的数据可就不准啦。
2.2 摇动手柄。
匀速地摇动手柄，速度大概是每分钟 120 转左右。
这时候你就感觉自己像是在给设备“把脉”，得稳稳当当的。
2.3 读取数据。
等指针稳定下来，就可以读取绝缘电阻的值了。
读数的时候眼睛可得睁大了，别读错喽。
三、注意事项。
3.1 安全第一。
这 2500v 可不是闹着玩的，操作的时候一定要戴好绝缘手套，防止触电。
千万别拿自己的生命安全开玩笑，小心驶得万年船嘛。
3.2 测量环境。
要在干燥、清洁的环境中测量，不然会影响测量结果。
就好比跑步得在平坦的路上跑，才能跑出好成绩。
3.3 测量后放电。
测量完了，别忘了给被测设备放电，把积累的电荷放掉，不然可能会电到人。
这就像打完仗要清理战场一样，不能留隐患。
使用 2500v 摇表可得认真仔细，按照步骤来，不能瞎搞。
只有这样，才能准确测量出设备的绝缘电阻，保障设备的安全运行。
摇表查漏电点最简单的方法随着现代科技的发展，电器产品已经成为了我们日常生活中必不可少的一部分。
然而，电器产品使用过程中出现漏电的问题也时有发生。
漏电不仅会影响电器的正常使用，更会对人身安全造成威胁。
因此，及时检测漏电点并及时排除故障就成为了我们必须要掌握的技能之一。
而其中最简单、最常用的方法就是使用摇表来查漏电点。
一、什么是摇表摇表，又称震动电压表，是一种用来检测电器漏电的工具。
它既可以检测交流电压，也可以检测直流电压。
摇表的显示方式通常是“√”和“×”两种，其中“√”表示电器没有漏电，而“×”则表示电器存在漏电问题。
二、摇表的使用方法1.准备工作在使用摇表前，需要先准备一个插头式插座，以及一根接地线。
接地线的一端需要连接到插头式插座的接地端，另一端则需要连接到待检测电器的外壳上。
2.检测电器将摇表的测试针分别接到插头式插座的两个孔上，此时摇表应该显示出“√”符号，表示电压正常。
然后将待检测电器的电源插头插入到插头式插座中，此时摇表会显示出电器的漏电情况。
如果摇表显示的是“√”，则表示电器没有漏电；如果摇表显示的是“×”，则表示电器存在漏电问题。
3.排除故障如果摇表显示出了“×”，则需要进一步排除故障。
首先需要将电器的电源插头拔出，然后检查电器的插头和插座是否干净，是否有松动等情况。
如果插头和插座没有问题，可以进一步检查电器的线路和接线是否正常。
如果还是无法找到故障点，建议找专业人员进行检修。
三、摇表的注意事项1.安全第一在使用摇表进行漏电检测时，一定要注意安全。
首先需要确认电器已经断电，并且插头已经拔出。
其次，在检测过程中需要保持手部干燥，避免触电危险。
2.摇表的精度摇表的精度通常比数字万用表要低，因此在进行检测时需要多次检测，以确保结果的准确性。
3.摇表的保养摇表是一种比较精密的电器，需要注意保养。
在使用完毕后，应该将摇表放置在干燥通风的地方，避免受潮和损坏。
摇表的使用方法摇表是一种用于测量时间的装置，通常由一个表壳和一根表链组成。
它的使用方法相对简单，但需要一定的技巧和注意事项。
下面我们将详细介绍摇表的使用方法。
第一步：正确佩戴首先，将摇表佩戴在手腕上。
通常情况下，摇表应该佩戴在非主手的手腕上，这样可以避免在日常活动中对摇表造成损坏。
确保摇表的表链没有过紧或过松，适当的紧度可以保证摇表的正常运转并且舒适度更高。
第二步：摇动摇表摇表的机械结构需要定期摇动来保持其正常运转。
通常情况下，每天早上起床后，可以摇动摇表几下，这样可以为摇表提供足够的能量来维持一天的运转。
摇表的摇动幅度不宜过大，也不宜过小，一般来说，摇表每天摇动10-15次即可。
第三步：调整时间当需要调整摇表的时间时，需要先将摇表取下来。
通常情况下，摇表的时间调整是通过拨动表冠来实现的。
首先，轻轻拉出表冠，然后根据需要顺时针或逆时针旋转表冠，直到时间调整到正确的位置。
调整完时间后，再轻轻按回表冠即可。
第四步：保养摇表为了保持摇表的正常运转和延长使用寿命，需要定期对摇表进行保养。
首先，要保持摇表的清洁，避免灰尘和污垢进入摇表内部。
其次，需要定期给摇表上油，以保持摇表的机械部件的灵活性和稳定性。
最后，避免摇表长时间暴露在高温或潮湿的环境中，这样可以避免摇表受到损坏。
总结摇表的使用方法并不复杂，但需要一定的注意和细心。
正确佩戴摇表、定期摇动摇表、调整时间和定期保养摇表是保持摇表正常运转和延长使用寿命的关键。
希望通过本文的介绍，读者能够更加熟练地使用摇表，并且能够更好地保养摇表，让摇表始终保持精准的时间显示。
摇表的使用注意事项
1. 在摇表之前，确保表带已经固定好，表的螺旋表冠已经拧紧。
2. 在摇表之前，先检查表的防水性能，确保表具备防水功能并且没有损坏。
3. 使用摇表的时候，要轻柔地摇动，避免用力过猛或者突然摇动，以免对表内的机芯造成损害。
4. 摇表时要保持平稳的姿势，避免摇动过程中将表撞击到硬物上，以免造成表的损坏。
5. 不要频繁地摇表，一般情况下，每天1-2次的摇动就足够了，过于频繁的摇动可能会对表的机芯产生负面影响。
6. 摇表的时候要避免将手指接触到表面，以免留下指纹或者在表面上刮花导致表面损坏。
7. 摇表的时候要注意力度的掌握，不要超过摇动的范围，以免对表的结构产生过大的压力。
8. 摇动表的时间一般应该根据使用说明来确定，不同品牌和型号的表可能有不同的要求。
9. 在摇动表的同时，可以适量地转动表的表冠以提高摇动效果，但注意不要过度旋转，以免损坏表冠。
10. 使用摇表的时候要注意避免将表置于强磁场附近，以免对
表的精确度产生影响。
摇表的使用方法以及注意事项
使用方法：
1.打开电源开关，将所有的满分数设置在要求的数目上，比如150分。
2.将学生照片放置在摇表的特定位置，便于查询。
3.将摇表放入摇表架，确保各档位都稳定。
4.拉动摇表单元，并滑动档把，使档把到达正确的位置。
5.摇动摇表，观察学生照片，看看是否有符合要求的学生取得了最高
分或满分。
注意事项：
1.在使用摇表时，要确保设置的满分数与实际满分数一致。
2.摇表单元完全拔出时，要确保摇表的齿轮没有受到损坏或磨损。
3.使用摇表时，请注意安全，确保不会伤害到测评人员或其他人。
4.摇表架要安装在平稳的地面上，以免影响测评的准确性。
5.在摇表外表和滑动档把发生污染时，要及时清洁，以免影响测评的
准确性。

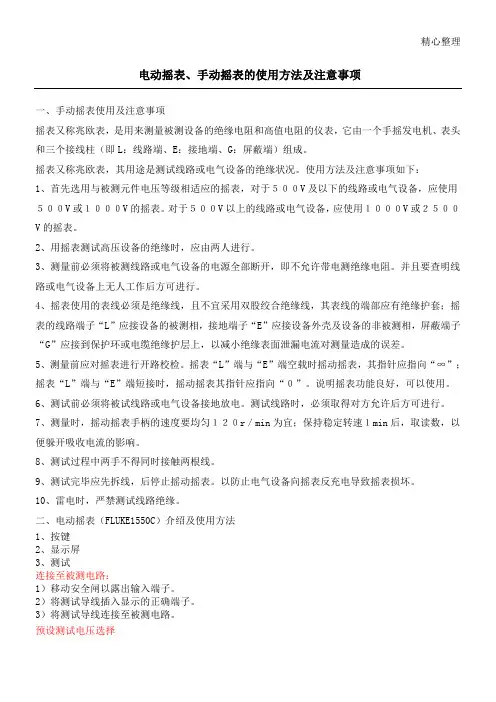

精心整理电动摇表、手动摇表的使用方法及注意事项一、手动摇表使用及注意事项摇表又称兆欧表，是用来测量被测设备的绝缘电阻和高值电阻的仪表，它由一个手摇发电机、表头和三个接线柱（即L：线路端、E：接地端、G：屏蔽端）组成。
摇表又称兆欧表，其用途是测试线路或电气设备的绝缘状况。
使用方法及注意事项如下：1、首先选用与被测元件电压等级相适应的摇表，对于５００V及以下的线路或电气设备，应使用５００V或１０００V的摇表。
对于５００V以上的线路或电气设备，应使用１０００V或２５００V的摇表。
2、用摇表测试高压设备的绝缘时，应由两人进行。
3、测量前必须将被测线路或电气设备的电源全部断开，即不允许带电测绝缘电阻。
并且要查明线路或电气设备上无人工作后方可进行。
4、摇表使用的表线必须是绝缘线，且不宜采用双股绞合绝缘线，其表线的端部应有绝缘护套；摇表的线路端子“L”应接设备的被测相，接地端子“E”应接设备外壳及设备的非被测相，屏蔽端子“G”应接到保护环或电缆绝缘护层上，以减小绝缘表面泄漏电流对测量造成的误差。
5、测量前应对摇表进行开路校检。
摇表“L”端与“E”端空载时摇动摇表，其指针应指向“∞”；摇表“L”端与“E”端短接时，摇动摇表其指针应指向“０”。
说明摇表功能良好，可以使用。
6、测试前必须将被试线路或电气设备接地放电。
测试线路时，必须取得对方允许后方可进行。
7、测量时，摇动摇表手柄的速度要均匀１２０r／min为宜；保持稳定转速１min后，取读数，以便躲开吸收电流的影响。
8、测试过程中两手不得同时接触两根线。
9、测试完毕应先拆线，后停止摇动摇表。
以防止电气设备向摇表反充电导致摇表损坏。
10、雷电时，严禁测试线路绝缘。
二、电动摇表（FLUKE1550C）介绍及使用方法1、按键2、显示屏3、测试连接至被测电路：1）移动安全闸以露出输入端子。
2）将测试导线插入显示的正确端子。
3）将测试导线连接至被测电路。
预设测试电压选择精心整理选择预设测试电压：1）在打开测试机的情况下，按FUNCTION选择TESTVOLTAGE（测试电压）。
摇表的使用方法摇表是一种常见的计时工具，通常用于运动员的训练和比赛中。
它的使用方法简单易学，但对于初次接触的人来说，可能会有一些困惑。
在本文中，我将详细介绍摇表的使用方法，希望能够帮助大家更好地掌握这一工具。
首先，摇表的使用需要注意以下几点：1. 启动摇表，通常情况下，摇表的启动按钮位于表的右上角，通过按下按钮来启动计时功能。
在启动计时之前，需要确保摇表的时间设置准确无误。
2. 计时功能，启动摇表后，可以通过摇表上的按钮来开始计时。
一般来说，摇表会显示当前的计时时间，以秒为单位。
在比赛或训练中，可以通过摇表来准确记录运动员的成绩。
3. 计时结束，当需要结束计时时，可以再次按下摇表上的按钮来停止计时。
停止计时后，摇表会显示最终的计时结果，可以通过记录或复位按钮来保存或清零计时结果。
4. 复位功能，在使用摇表时，有时需要清零计时结果以便进行下一次计时。
这时可以通过摇表上的复位按钮来将计时结果清零，准备进行下一次计时。
除了以上基本的使用方法外，摇表还有一些常见的注意事项：1. 保护摇表，摇表通常是由精密的机械结构组成，因此在使用时需要注意轻拿轻放，避免摔落或碰撞，以免损坏摇表的内部结构。
2. 防水功能，一些摇表具有防水功能，可以在潮湿或下雨的环境中使用。
但并不是所有摇表都具有防水功能，因此在使用时需要注意避免摇表接触水或湿气。
3. 电池更换，一些摇表采用电池作为电源，当摇表显示屏出现模糊或不亮时，可能是电池电量不足，需要及时更换电池。
总的来说，摇表是一种简单实用的计时工具，通过掌握其基本的使用方法和注意事项，可以更好地发挥其功能。
希望本文对大家在使用摇表时有所帮助。
摇表的使用方法以及注意事项摇表是一种传统的测量时间的工具，它具有简单、方便、可靠的特点，在很多场合都有广泛的应用。
然而，在使用摇表时需要注意一些事项，以确保准确和有效的测量结果。
首先，摇表的使用方法非常简单。
首先，调整摇表的时间。
通常，摇表的调整方式是通过摇晃手腕或者拧动旋钮。
将时间设定为当前准确的时间。
接下来，将摇表放在手腕上，并确保它舒适地贴合皮肤。
要确保摇表不被紧紧绑在手腕上，也不要太松。
这样可以确保摇表在手腕上正常运转。
开始使用摇表之后，你可能需要摇动手腕来确保摇表的持续运转。
在摇动手腕的过程中，摇表的摆臂或指针会随之移动，指示出当前的时间。
可以通过摇动手腕来持续更新摇表的时间，这将确保摇表一直保持准确。
在使用摇表时，还需要注意以下几点：1.避免震动和冲击：摇表是一个精密的机械装置，容易受到外界的震动和冲击影响。
因此，在使用摇表时，要尽量避免剧烈的运动或撞击。
特别要注意避免使用摇表进行体育运动或其他激烈活动时，带来的震动和冲击可能会影响摇表的准确性。
2.防止进水：摇表通常具有一定的防水性能，但并不代表可以在任何情况下都完全防水。
因此，在使用摇表时，尽量避免将其浸入水中或与水接触。
特别要注意避免在洗澡、游泳或进行其他水上活动时佩戴摇表。
3.定期保养维修：摇表需要定期保养和维修，以确保其准确性和使用寿命。
建议每隔一段时间，将摇表送到专业的维修点进行检查和保养。
在保养之前，可以使用细软的布轻轻擦拭摇表表面，以去除灰尘和污渍。
4.避免强磁场：摇表是由很多细小的金属部件组成的，容易受到强磁场的影响。
因此，在使用摇表时，要注意避免将其靠近强磁场，如电磁炉、电磁悬浮列车等。
强磁场可能会导致摇表走时不准、停滞或损坏。
5.温度和湿度：摇表的精密度部件容易受到温度和湿度的影响。
建议将摇表存放在干燥、通风且温度适宜的环境中，避免将其暴露在高温、低温或湿度较大的环境中。
这样可以保持摇表的正常运转和准确性。
总之，摇表作为一种测量时间的工具，在使用时要注意一些事项，以确保准确性和可靠性。
图解电工摇表使用方法
用于测量高值电阻和绝缘电阻的仪表叫做摇表，现在新型产品通常称为绝缘电阻测试仪或者绝缘电阻表，有时也称为兆欧表。
其中老款摇表的外形如下右图所示：
摇表（绝缘电阻表）主要结构是由手摇发电机、电磁式无机械反作用的表头组成，对外有接线柱（L：线路段、E：接地端、G：屏蔽端）。
新型的绝缘电阻测试仪通常和数字万用表差不多的外形。
摇表（绝缘电阻表）的工作原理如下图所示，它的磁电式表头有两个互成一定角度的可动线圈，装在一个有缺口的圆柱铁芯外面，并与指针一起固定在一转轴上，构成表头的可动部分，被置于永久磁铁中，磁铁的磁极与铁芯之间的气隙是不均匀的。
由于指针没有阻尼弹簧，在仪表不用时，指针可以停留在任何位置。
摇动手柄，直流发电机可输出电流，其中，一路电流I1流入线圈1和被测电阻Rx的回路，另一路的电流I2流入线圈2与附加电阻Rf回路，设线圈1的电阻为R1，线圈2的电阻为R2，根据欧姆定律有：
I1=U÷（Rc+R1+Rx）、R2=U÷（Rf+R2）
处在磁场中的通电线圈受到磁场力的作用，使线圈1产生转动力矩M1，线圈2产生转动力矩M2，由于两线圈绕向相反，从而M1与M2方向相反，两个力矩作用的合力矩使指针发生偏转。
在M1=M2时，指针静止不动，这时指针所指出的就是被测设备的绝缘电阻值。
当Rx断开时（即X=∞（无穷大）），I1=0，M1=0，指针在M2的作用下向左偏转，最后指向标尺度Rx=∞处，若将Rx短接（即Rx=0），此时I1最大，M1最大，使指针顺时针方向偏转，指针指到标尺度的Rx=0处。
根据此原理可以检验摇表的好坏。
首先说下摇表的选用，对于额定电压500伏一下的设备，选用500伏或1000伏的摇表（兆欧表），额定电压在500伏以上的选用1000伏~2500伏的兆欧表。
摇表的使用方法
摇表（兆欧表）有三个测量端钮，一个线路端钮（L），另一个是接地端钮（E），还有一个为屏蔽端钮（G）。
一般测量照片或电力线路对地的绝缘电阻时，只用L和E端，接线如下左图所示。
“L”端接到被测设备的“火”或“相端”，“E”端接到被测设备的“地”端。
在测量电缆对地绝缘电阻时或被测设备的漏电流严重时，使用“G”端钮。
如下右图所示为测量电缆绝缘电阻接线图。
线路接好后，可按顺时针方向转动摇表的发电机摇把，使发电机转子发出的电压供测量使用。
摇把的转速应由慢而快，当转速达到一定值时，要保持转速均匀稳定。
（一般普通摇表转速为120转左右），当摇表的发电机转速稳定后，表盘上的指针也稳定下来，这时表针指示的数值就是所测得的绝缘电阻值。
注意事项
1. 测量前应先将摇表（兆欧表）进行一次开路和短路试验，检查摇表是否良好。
若将
两连接线开路，轻轻摇动手柄，指针应指在“∞”处，这时如再把两连接线短接一下，指针应在“0”处，说明摇表是良好的，否摇表有误差。
2. 被测设备应断开电源，对于电容设备还应充分放电，以保证人身安全和测量准确。
3. 遥测过程中，被测设备上不能有人工作。
4. 测量电容较大的电机、变压器、电缆、电容器时，应有一定的充电时间，且容量越
大，充电时间越长，一般以摇表转动一分钟后的读数作为标准。
测量完成要立即进行放电，以保安全。
放电的方法是将测量时使用的地线，由摇表上取下来，在被测量物上短接一下即可。
5. 禁止在雷电时或附近有高压导体的设备上测量绝缘。
只有在设备不带电又不可能受
其它电源感应而带电的情况下才可测量。
6. 摇表未停止转动之前，切勿用手触及设备的测量部分或摇表接线柱。
拆线时，也不
可直接触及引线的裸露部分。
7. 摇表应定期校验：校验方法是直接测量有确定值的标准电阻，测量它是否测量误差，
是否在允许范围以后。
摇表（绝缘电阻表）的工作原理
与摇表表针相连的有两个线圈，一个同表内的附加电阻R串联；另一个和被测电阻R串联，然后一起接到手摇发电机上。
当手摇动发电机时，两个线圈中同时有电流通过，在两个线圈上产生方向相反的转矩，表针就随着两个转矩的合成转矩的大小而偏转某一角度，这个偏转角度决定于两个电流的比值，附加电阻是不变的，所以电流值仅取决于待测电阻的大小。
摇表（绝缘电阻表）的选用原则
（1）额定电压等级的选择。
一般情况下，额定电压在500V以下的设备，应选用500V或1000V的摇表；额定电压在500V以上的设备，选用1000V~2500V的摇表。
（2）电阻量程范围的选择。
摇表的表盘刻度线上有两个小黑点，小黑点之间的区域为准确测量区域。
所以在选表时应使被测设备的绝缘电阻值在准确测量区域内。
摇表（绝缘电阻表）的使用
（1）校表。
测量前应将摇表进行一次开路和短路试验，检查摇表是否良好。
将两连接线开路，摇动手柄，指针应指在“∞”处，再把两连接线短接一下，指针应指在“0”处，符合上述条件者即良好，否则不能使用。
（2）被测设备与线路断开，对于大电容设备还要进行放电。
（3）选用电压等级符合的摇表。
（4）测量绝缘电阻时，一般只用“L”和“E”端，但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“G”端，并将“G”端接屏蔽层或外壳。
线路接好后，可按顺时针方向转动摇把，摇动的速度应由慢而快，当转速达到每分钟120转左右时（ZC-25型），保持匀速转动，1分钟后读数，并且要边摇边读数，不能停下来读数。
（5）拆线放电。
读数完毕，一边慢摇，一边拆线，然后将被测设备放电。
放电方法是将测量时使用的地线从摇表上取下来与被测设备短接一下即可（不是摇表放电）。
摇表（绝缘电阻表）的测量步骤
摇表的使用分为以下几个步骤：
（1）被测设备的停电，验电，放电；
（2）根据被测设备选择合适的摇表；
（3）对摇表进行检查，它又分为断路检查和短路检查，断路是两表笔不接触，匀速转动摇柄，指针指向无穷大；短路检查是匀速转动摇柄，两表笔接触，指针指向零点；
（4）先将E段接地，匀速转动摇柄，达到每分钟120转，再将L段接如线路；
（5）测量完毕，放电。
摇表（绝缘电阻表）的注意事项
（1）禁止在雷电时或高压设备附近测绝缘电阻，只能在设备不带电，也没有感应电的情况下测量。
（2）摇测过程中，被测设备上不能有人工作。
（3）摇表线不能绞在一起，要分开。
（4）摇表未停止转动之前或被测设备未放电之前，严禁用手触及。
拆线时，也不要触及引线的金属部分。
（5）测量结束时，对于大电容设备要放电。
（6）要定期校验其准确度。
