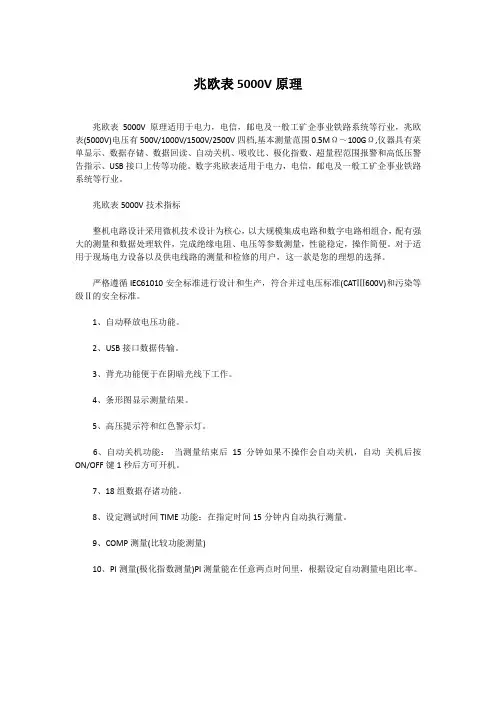

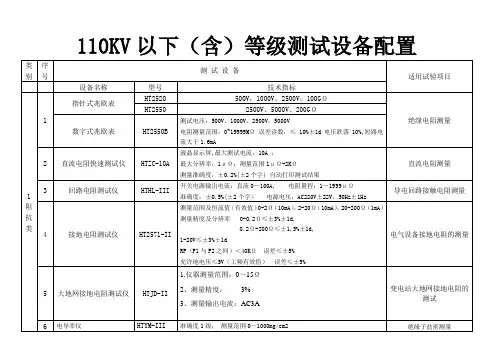

数字兆欧表(5000v)

兆欧表5000V原理
兆欧表5000V原理适用于电力，电信，邮电及一般工矿企事业铁路系统等行业，兆欧表(5000V)电压有500V/1000V/1500V/2500V四档,基本测量范围0.5MΩ～100GΩ,仪器具有菜单显示、数据存储、数据回读、自动关机、吸收比、极化指数、超量程范围报警和高低压警告指示、USB接口上传等功能。

数字兆欧表适用于电力，电信，邮电及一般工矿企事业铁路系统等行业。

兆欧表5000V技术指标
整机电路设计采用微机技术设计为核心，以大规模集成电路和数字电路相组合，配有强大的测量和数据处理软件，完成绝缘电阻、电压等参数测量，性能稳定，操作简便。

对于适用于现场电力设备以及供电线路的测量和检修的用户，这一款是您的理想的选择。

严格遵循IEC61010安全标准进行设计和生产，符合并过电压标准(CATⅢ600V)和污染等级Ⅱ的安全标准。

1、自动释放电压功能。

2、USB接口数据传输。

3、背光功能便于在阴暗光线下工作。

4、条形图显示测量结果。

5、高压提示符和红色警示灯。

6、自动关机功能：当测量结束后15分钟如果不操作会自动关机，自动关机后按ON/OFF键1秒后方可开机。

7、18组数据存诸功能。

8、设定测试时间TIME功能：在指定时间15分钟内自动执行测量。

9、COMP测量(比较功能测量)
10、PI测量(极化指数测量)PI测量能在任意两点时间里，根据设定自动测量电阻比率。

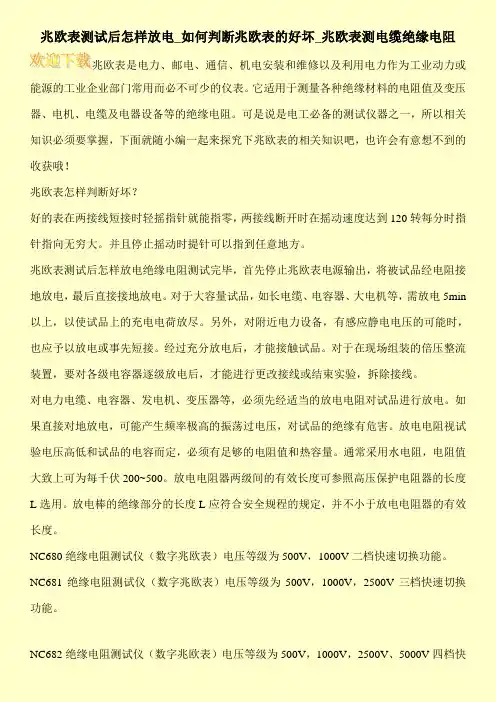

兆欧表测试后怎样放电_如何判断兆欧表的好坏_兆欧表测电缆绝缘电阻兆欧表是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。

它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。

可是说是电工必备的测试仪器之一，所以相关知识必须要掌握，下面就随小编一起来探究下兆欧表的相关知识吧，也许会有意想不到的收获哦！兆欧表怎样判断好坏？好的表在两接线短接时轻摇指针就能指零，两接线断开时在摇动速度达到120转每分时指针指向无穷大。

并且停止摇动时提针可以指到任意地方。

兆欧表测试后怎样放电绝缘电阻测试完毕，首先停止兆欧表电源输出，将被试品经电阻接地放电，最后直接接地放电。

对于大容量试品，如长电缆、电容器、大电机等，需放电5min 以上，以使试品上的充电电荷放尽。

另外，对附近电力设备，有感应静电电压的可能时，也应予以放电或事先短接。

经过充分放电后，才能接触试品。

对于在现场组装的倍压整流装置，要对各级电容器逐级放电后，才能进行更改接线或结束实验，拆除接线。

对电力电缆、电容器、发电机、变压器等，必须先经适当的放电电阻对试品进行放电。

如果直接对地放电，可能产生频率极高的振荡过电压，对试品的绝缘有危害。

放电电阻视试验电压高低和试品的电容而定，必须有足够的电阻值和热容量。

通常采用水电阻，电阻值大致上可为每千伏200~500。

放电电阻器两级间的有效长度可参照高压保护电阻器的长度L选用。

放电棒的绝缘部分的长度L应符合安全规程的规定，并不小于放电电阻器的有效长度。

NC680绝缘电阻测试仪（数字兆欧表）电压等级为500V，1000V二档快速切换功能。

NC681绝缘电阻测试仪（数字兆欧表）电压等级为500V，1000V，2500V三档快速切换功能。

NC682绝缘电阻测试仪（数字兆欧表）电压等级为500V，1000V，2500V、5000V四档快。

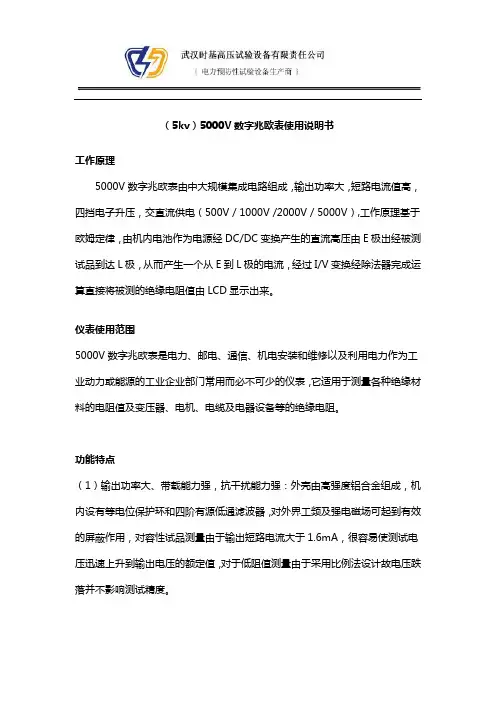

（5kv）5000V数字兆欧表使用说明书工作原理5000V数字兆欧表由中大规模集成电路组成，输出功率大，短路电流值高，四挡电子升压，交直流供电（500V / 1000V /2000V / 5000V）,工作原理基于欧姆定律，由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD显示出来。

仪表使用范围5000V数字兆欧表是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表，它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。

功能特点（1）输出功率大、带载能力强，抗干扰能力强：外壳由高强度铝合金组成，机内设有等电位保护环和四阶有源低通滤波器，对外界工频及强电磁场可起到有效的屏蔽作用，对容性试品测量由于输出短路电流大于1.6mA，很容易使测试电压迅速上升到输出电压的额定值，对于低阻值测量由于采用比例法设计故电压跌落并不影响测试精度。

（2）电子升压，无须手摇，由电池供电，量程一键自动转换，一目了然的面板操作和LCD显示使得测量十分方便和迅捷。

（3）本表输出短路电流可直接测量，不需带载测量进行估算。

测量流程接线测量绝缘电阻时，线路“L”与被测物同大地绝缘的导电部分相接，接地“E”与被测物体外壳或接地部分相接，屏蔽“G”与被测物体保护遮蔽部分相接或其他不参与测量的部分相接，以消除表泄漏所引起的误差。

测量电气产品的元件之间绝缘电阻时，可将“L”和“E”端接在任一组线头上进行。

如测量发电机相间绝缘时，三组可轮流交换，空出的一相应安全接地。

测量开启电源开关“ON/OFF”，选择所需电压等级,开机默认为500V档，选择所需电压档位，对应指示灯亮，轻按一下高压“启停”键，高压指示灯亮，LCD 显示的稳定数值乘以10即为被测的绝缘电阻值。

当试品的绝缘电阻值超过仪表量程的上限值时，显示屏首位显示“1”，后三位熄灭。

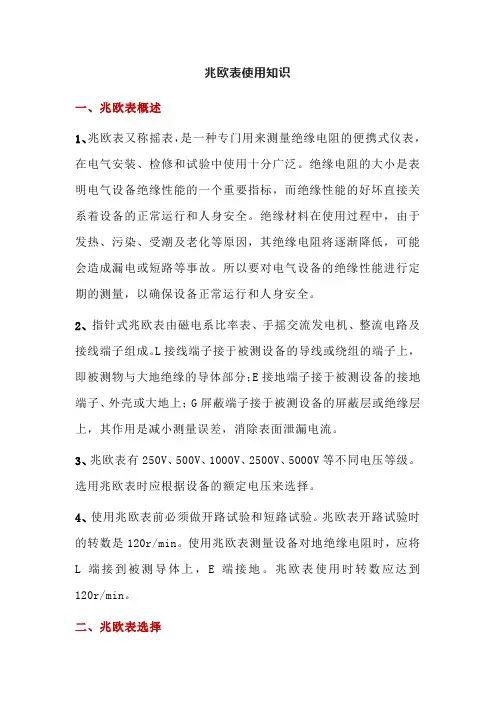

兆欧表使用知识一、兆欧表概述1、兆欧表又称摇表，是一种专门用来测量绝缘电阻的便携式仪表，在电气安装、检修和试验中使用十分广泛。

绝缘电阻的大小是表明电气设备绝缘性能的一个重要指标，而绝缘性能的好坏直接关系着设备的正常运行和人身安全。

绝缘材料在使用过程中，由于发热、污染、受潮及老化等原因，其绝缘电阻将逐渐降低，可能会造成漏电或短路等事故。

所以要对电气设备的绝缘性能进行定期的测量，以确保设备正常运行和人身安全。

2、指针式兆欧表由磁电系比率表、手摇交流发电机、整流电路及接线端子组成。

L接线端子接于被测设备的导线或绕组的端子上，即被测物与大地绝缘的导体部分；E接地端子接于被测设备的接地端子、外壳或大地上；G屏蔽端子接于被测设备的屏蔽层或绝缘层上，其作用是减小测量误差，消除表面泄漏电流。

3、兆欧表有250V、500V、1000V、2500V、5000V等不同电压等级。

选用兆欧表时应根据设备的额定电压来选择。

4、使用兆欧表前必须做开路试验和短路试验。

兆欧表开路试验时的转数是120r/min。

使用兆欧表测量设备对地绝缘电阻时，应将L端接到被测导体上，E端接地。

兆欧表使用时转数应达到120r/min。

二、兆欧表选择选用兆欧表时应注意两点：1、额定电压应与被测电气设备或线路的工作电压相适应。

2、测量范围应与被测电阻的范围相吻合，以免引起过大的测量误差。

三、使用前检查1、将兆欧表平放，先使L、E两个端钮开路，摇动发电机手柄至额定转速(120r/min)，这时指针应指在“∞”处；2、再将L、E端钮短接，并缓慢摇动手柄(切勿摇动过快，以免电流过大烧坏线圈)，指针应指在“0”位上。

3、若开路试验时指针不指在“∞”，短路试验时指针不指在“0”位上，说明表已不准，应更换兆欧表。

四、安全措施为了保证安全，被测设备必须在切断电源后才能进行测量。

对有电容的高压设备，还须进行停电后的充分放电才可测量。

用兆欧表测量过的设备，也要在测量后及时放电。

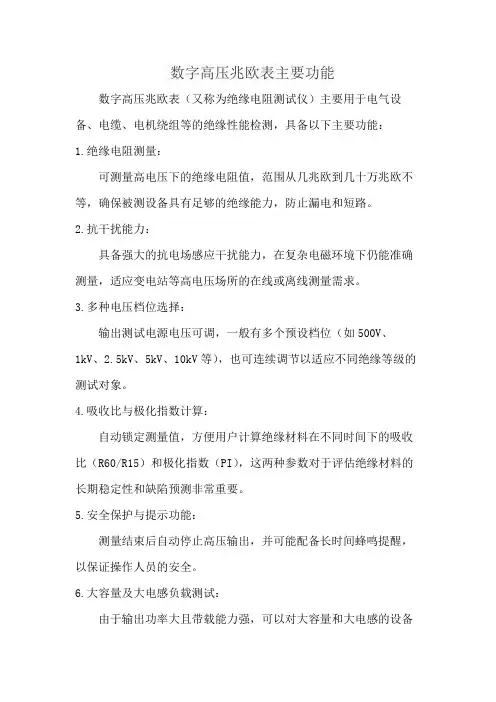

数字高压兆欧表主要功能
数字高压兆欧表（又称为绝缘电阻测试仪）主要用于电气设备、电缆、电机绕组等的绝缘性能检测，具备以下主要功能：
1.绝缘电阻测量：
可测量高电压下的绝缘电阻值，范围从几兆欧到几十万兆欧不等，确保被测设备具有足够的绝缘能力，防止漏电和短路。

2.抗干扰能力：
具备强大的抗电场感应干扰能力，在复杂电磁环境下仍能准确测量，适应变电站等高电压场所的在线或离线测量需求。

3.多种电压档位选择：
输出测试电源电压可调，一般有多个预设档位（如500V、
1kV、2.5kV、5kV、10kV等），也可连续调节以适应不同绝缘等级的测试对象。

4.吸收比与极化指数计算：
自动锁定测量值，方便用户计算绝缘材料在不同时间下的吸收比（R60/R15）和极化指数（PI），这两种参数对于评估绝缘材料的长期稳定性和缺陷预测非常重要。

5.安全保护与提示功能：
测量结束后自动停止高压输出，并可能配备长时间蜂鸣提醒，以保证操作人员的安全。

6.大容量及大电感负载测试：
由于输出功率大且带载能力强，可以对大容量和大电感的设备
进行有效测试。

9.数据存储与显示：
高压数字兆欧表通常带有LCD显示屏，能清晰直观地显示测量结果，并具有数据存储功能，便于记录和分析历史数据。

10.自动量程转换：
根据所测电阻大小自动切换量程，简化了操作流程，提高了测量效率。

11.
交直流两用电源：
部分型号的兆欧表支持交直流两种电源供电方式，增强了使用的灵活性。

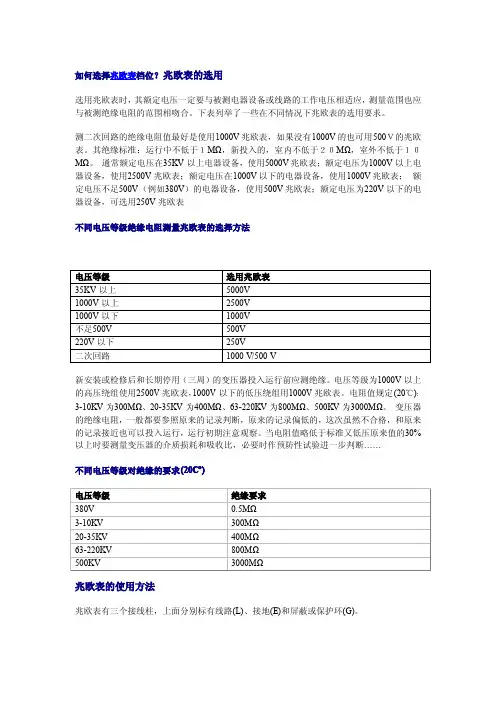

如何选择兆欧表档位？兆欧表的选用选用兆欧表时，其额定电压一定要与被测电器设备或线路的工作电压相适应，测量范围也应与被测绝缘电阻的范围相吻合。

下表列举了一些在不同情况下兆欧表的选用要求。

测二次回路的绝缘电阻值最好是使用1000V兆欧表，如果没有1000V的也可用500Ｖ的兆欧表。

其绝缘标准：运行中不低于１MΩ，新投入的，室内不低于２０MΩ，室外不低于１０MΩ。

通常额定电压在35KV以上电器设备，使用5000V兆欧表；额定电压为1000V以上电器设备，使用2500V兆欧表；额定电压在1000V以下的电器设备，使用1000V兆欧表；额定电压不足500V（例如380V）的电器设备，使用500V兆欧表；额定电压为220V以下的电器设备，可选用250V兆欧表不同电压等级绝缘电阻测量兆欧表的选择方法电压等级选用兆欧表35KV以上5000V1000V以上2500V1000V以下1000V不足500V500V220V以下250V二次回路1000V/500V新安装或检修后和长期停用（三周）的变压器投入运行前应测绝缘。

电压等级为1000V以上的高压绕组使用2500V兆欧表，1000V以下的低压绕组用1000V兆欧表。

电阻值规定(20℃)：3-10KV为300MΩ、20-35KV为400MΩ、63-220KV为800MΩ、500KV为3000MΩ。

变压器的绝缘电阻，一般都要参照原来的记录判断，原来的记录偏低的，这次虽然不合格，和原来的记录接近也可以投入运行，运行初期注意观察。

当电阻值略低于标准又低压原来值的30%以上时要测量变压器的介质损耗和吸收比，必要时作预防性试验进一步判断……(20C°°)不同电压等级对绝缘的要求(20C电压等级绝缘要求380V0.5MΩ3-10KV300MΩ20-35KV400MΩ63-220KV800MΩ500KV3000MΩ兆欧表的使用方法兆欧表有三个接线柱，上面分别标有线路(L)、接地(E)和屏蔽或保护环(G)。

一、变压器测试仪器●01. HRJF-H 数字式局部放电检测系统●02. NRBX 变压器绕组变形测试仪●03. NRZB-H 变压器综合测试台●04. NRZDC-10A 三通道变压器直流电阻测试仪●05. NRZDC-1A 直流电阻快速测试仪（1A）●06. NRZDC-2A 直流电阻快速测试仪（2A）●07. NRZDC-3A 直流电阻快速测试仪（3A）●08. NRZDC-5A 直流电阻快速测试仪（5A）●09. NRZDC-10A 直流电阻快速测试仪（10A）●10. NRZDC-20A 直流电阻快速测试仪（20A）●11. NRZDC-40A 直流电阻快速测试仪（40A）●12. NRZDC-50A 直流电阻快速测试仪（50A）●13. NRBZ-II 全自动变比组别测试仪●14. NRRC 变压器容量测试仪●15. NRBLX-J 变压器空载负载特性测试仪●16. NRRLX-G 变压器容量及空载负载测试仪●17. NRJSC 绝缘油介质损耗测试仪●18. AI6000 全自动抗干扰异频介损测试仪●19. NRMD-H 全自动SF6 密度继电器校验仪●20. NRJL-III 高精度SF6 气体检漏仪●21. NRWS-H 智能微水测量仪●22. NRJJ-80 全自动绝缘油介电强度测试仪（单杯）●23. NRZIJJ-G 全自动绝缘油介电强度测试仪（单杯）●24. NRZIJJ-S 全自动绝缘油介电强度测试仪（三杯）二、二次回路/开关测试仪器●01. NRYXQ 综合移相器●02. NRFA-V 互感器伏安变比极性综合测试仪●03. NRFA-IV CT 伏安变比极性综合测试仪●04. HGQT-H 互感器多功能测试仪●05. NRCT-100 互感器变比极性测试仪（离线）●06. SMG2000B 数字双钳相位伏安表●07. SMG2000E 数字双钳相位伏安表●08. SMG3010 便携式三相相位伏安表●09. NRDQ-I 全自动电容电流测试仪●10. NRDQ-C 全自动电容电桥测试仪●11. NRCT-35 高压CT变比测试仪●12. NRRG-H 全自动电容电感测试仪●13. NR702 微机继电保护校验仪●14. NR802 微机继电保护校验仪●15. NRJBC-V 继电保护校验仪（手动）●16. NRJBC-III 全自动继电保护校验仪●17. NRGKC-H 高压开关断路器机械特性测试仪●18. NRGKC-G 高压开关断路器机械特性测试仪●19. NRZK-IV 真空开关真空度测试仪●20. NRBYKC-2000 变压器有载开关测试仪●21. NRHLY-100A 回路电阻测试仪●22. NRHLY-100A 回路电阻测试仪（带打印）●23. NRHLY-200A 回路电阻测试仪●24. NRGK-G 高低压开关柜通电试验台●25. NRGK-H 高低压开关柜通电试验台三、核相器/电缆故障/避雷器测试仪器●01. FRD 系列高压核相器●02. TAG-8000 无线高压核相器●03. NR-DL 电缆故障测试仪●04. NRDL-H 电缆识别仪●05. NRXL-H 输电线路故障距离测试仪●06. NRYBL-V 氧化锌避雷器特性测试仪●07. MOA-30KV 氧化锌避雷器直流参数测试仪●08. NRFZ-II 避雷器放电计数器检验仪●09. NRFC-2G 防雷元件测试仪四、交直流高压试验设备/分压器（数字高压表）●01. ZGS-Q 系列直流高压发生器●02. ZGS-GW 系列高稳定直流高压发生器●03. ZGF 系列直流高压发生器●04. NRVLF-H 超低频交流耐压装置●05. NRYTM-B 绝缘靴（手套）耐压试验装置（自动）●06. NRYTM-A 绝缘靴（手套）耐压试验装置（手动）●07. SBF 三倍频变压器●08. YDJZ 系列油浸式试验变压器●09. GTB 系列干式试验变压器●10. YDQ 系列充气式试验变压器●11. CX/CT 系列操作箱（台）●12. NRNY 系列全自动工频耐压控制箱（台）●13. NRNY 便携式工频耐压测试仪●14. DDG 系列大电流发生器●15. SGB 系列数字高压表●16. FRC 系列交直流分压器●17. NR系列脉冲分压器●18. 变电站电器设备交流耐压谐振装置●19. BPXZ 便携式电缆耐压试验装置●20. FDG 发电机交流耐压谐振装置五、电力计量检定设备●01. NRGZ-H 全自动互感器校验装置●02. HEY-H 智能型互感器校验仪●03. HGQL-H 电流互感器现场校验仪●04. HGQL-H 电压互感器现场校验仪●05. NRFA-V 互感器伏安变比极综合测试仪●06. NRYFH-H 二次负荷在线测试仪●07. NRYJC-H 二次压降全自动测试仪●08. HGQF-C 二次压降及负荷测量仪●09. HJ 系列标准电压互感器●10. HL 系列标准电流互感器●11. FY98 互感器负荷箱●12. SL 系列生流器●13. NRCT-300 多功能电能表现场校验仪六、接地电阻/绝缘电阻（兆欧表）系列●01. NR3000 双钳多功能接地电阻测试仪●02. ETCR2000 钳形接地电阻测试仪●03. NR3571 接地电阻测试仪●04. NRDWG-III 大型地网接地电阻测试仪（3A）●05. NRDWG-V 大型地网接地电阻测试仪（5A）●06. JDF1000 直流系统接地故障测试仪●07. NRDT-10A 接地引下线导通测试仪●08. BC2000 智能双显绝缘电阻测试仪（两档）●09. BC2010 智能双显绝缘电阻测试仪（四档）●10. DMH2550 指针式绝缘电阻测试仪（2500V/5000V）●11. DMH2501 指针式绝缘电阻测试仪（2500V）●12. DMH2520 指针式绝缘电阻测试仪（500V/1000V/2500V）●13. DMH2503 指针式绝缘电阻测试仪（5000V/10000V）●14. 3123 指针式绝缘电阻测试仪(5000V/0000V)●15. 3121 指针式绝缘电阻测试仪（2500V）●16. 3122 指针式绝缘电阻测试仪（5000V）●17. NR3600 数字兆欧表（2500V）●18. NR3610 数字兆欧表（5000V）●19. NR2678 水内冷发电机绝缘电阻测试仪七、其他检修设备●01. NRFZ-H 发电机转子交流阻抗测试仪●02. NRYMC 智能电导盐密测试仪●03. NRJYZ-C 绝缘分子分布电压测量仪●04. FDB 放电保护球隙●05. MAS-II 数字微安表●06. DDG 大电流导线。

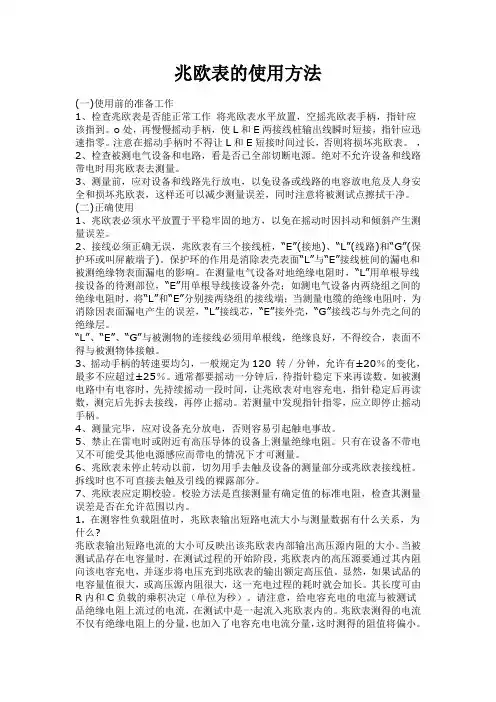

兆欧表的使用方法(一)使用前的准备工作1、检查兆欧表是否能正常工作将兆欧表水平放置，空摇兆欧表手柄，指针应该指到。

o处，再慢慢摇动手柄，使L和E两接线桩输出线瞬时短接，指针应迅速指零。

注意在摇动手柄时不得让L和E短接时间过长，否则将损坏兆欧表。

，2、检查被测电气设备和电路，看是否已全部切断电源。

绝对不允许设备和线路带电时用兆欧表去测量。

3、测量前，应对设备和线路先行放电，以免设备或线路的电容放电危及人身安全和损坏兆欧表，这样还可以减少测量误差，同时注意将被测试点擦拭干净。

(二)正确使用1、兆欧表必须水平放置于平稳牢固的地方，以免在摇动时因抖动和倾斜产生测量误差。

2、接线必须正确无误，兆欧表有三个接线桩，“E”(接地)、“L”(线路)和“G”(保护环或叫屏蔽端子)。

保护环的作用是消除表壳表面“L”与“E”接线桩间的漏电和被测绝缘物表面漏电的影响。

在测量电气设备对地绝缘电阻时，“L”用单根导线接设备的待测部位，“E”用单根导线接设备外壳；如测电气设备内两绕组之间的绝缘电阻时，将“L”和“E”分别接两绕组的接线端；当测量电缆的绝缘电阻时，为消除因表面漏电产生的误差，“L”接线芯，“E”接外壳，“G”接线芯与外壳之间的绝缘层。

“L”、“E”、“G”与被测物的连接线必须用单根线，绝缘良好，不得绞合，表面不得与被测物体接触。

3、摇动手柄的转速要均匀，一般规定为120 转／分钟，允许有±20％的变化，最多不应超过±25％。

通常都要摇动一分钟后，待指针稳定下来再读数。

如被测电路中有电容时，先持续摇动一段时间，让兆欧表对电容充电，指针稳定后再读数，测完后先拆去接线，再停止摇动。

若测量中发现指针指零，应立即停止摇动手柄。

4、测量完毕，应对设备充分放电，否则容易引起触电事故。

5、禁止在雷电时或附近有高压导体的设备上测量绝缘电阻。

只有在设备不带电又不可能受其他电源感应而带电的情况下才可测量。

6、兆欧表未停止转动以前，切勿用手去触及设备的测量部分或兆欧表接线桩。

日本共立KYORITSU 3125 数字式高压兆欧表操作说明书KYORITSU 3125数字式高压兆欧表安全警告KYORITSU 3125数字式高压兆欧表的设计、制造和检测均达到IEC61010安全标准（电子类测量产品安全要求），本说明书包括确保仪器的安全使用及保证仪器的安全状态，使用者所必须遵守的警告和安全条例。

使用前请先阅读以下说明。

KYORITSU 3125数字式高压兆欧表警告● 使用前，通读并理解说明书中的操作指南。

● 请将说明书随身保存以确保可随时参阅。

● 必须按指示使用仪器。

● 理解并遵守安全操作指示。

KYORITSU 3125数字式高压兆欧表必须严格遵守上述操作说明。

如不遵守，测量时可能会导致人身伤害和仪器毁坏本仪器上的标志意思是指为了安全操作本仪器，请使用者参照使用手册的相关部分操作。

危险表示操作不当会导致严重或致命的伤害。

警告表示操作不当存在导致严重或致命的伤害的可能性。

注意表示操作不当有可能会导致人身伤害或仪器毁坏。

KYORITSU 3125数字式高压兆欧表危险● 请勿在AC/DC600V以上的电路中测量。

● 请勿在易燃场所测试，火花可能会引起爆炸。

● 请勿在仪器表面潮湿或操作者手潮湿时操作。

● 测试电压时，注意避免金属部分与测试导线短路，有可能导致人身伤害事故。

● 测量时不要超过量程允许的最大范围。

● 测试线连接在仪器上时，请不要按下测试开关。

● 测量时请勿打开电池盖。

● 绝缘测量时，不可触摸被测回路。

可能导致触电事故。

KYORITSU 3125数字式高压兆欧表警告● 若仪器出现异常请停止使用。

例如：仪器破损或裸露出金属部分。

● 测试导线连接被测回路时，不要旋转功能选择开关。

● 请勿对仪器安装替代部件或进行任何未授权的改造，维修时仪器返回共立产品中国办事处。

● 仪器在潮湿状态下请勿更换电池。

● 确定所有测试导线与仪表的测试端口连接牢固。

● 打开电池盖时，确保仪器已关机。

KYORITSU 3125数字式高压兆欧表注意● 测量前，确认量程开关切换至适当的位置。

兆欧表中文名称：兆欧表英文名称：megger，megohmmeter其他名称：摇表定义：测量兆欧姆数量级电阻值的仪表兆欧表（Megger）俗称摇表，兆欧表大多采用手摇发电机供电，故又称摇表。

它的刻度是以兆欧(MΩ)为单位的。

是电工常用的一种测量仪表。

兆欧表主要用来检查电气设备、家用电器或电气线路对地及相间的绝缘电阻，以保证这些设备、电器和线路工作在正常状态，避免发生触电伤亡及设备损坏等事故。

目录简介又称摇表。

它的刻度是以兆欧(MΩ)为单位的。

[1]其它分类别称数字兆欧表、兆欧表、数字式兆欧表、数显兆欧表、绝缘表、绝缘电阻测试仪、高压绝缘电阻测试仪、绝缘电阻测量仪、绝缘特性测试仪、电动摇表、数字摇表、数显摇表、数字兆欧计、数字式兆欧计、高压数字绝缘电阻测试仪、数字高压绝缘电阻测试仪、数字高压兆欧表、数字式高压兆欧表、高压数字式兆欧表、数字绝缘表、数显绝缘表、电子式绝缘电阻测试仪、数字式绝缘电阻测试仪、数显式绝缘电阻测试仪、数显绝缘电阻测试仪、绝缘电阻仪、数字式电动兆欧表、数字式高压兆欧表、大功率高压兆欧表绝缘电阻测试仪的测试原理仪表介绍绝缘电阻测试仪，通常被称为兆欧表或高阻计，广泛用于测量发电机、马达、电源变压器、配线、电器和其它电气装置（如控制、信号、通信和电源的电缆）的绝缘电阻。

它们往往被用于例行维护程序中来指示电机在数月或数年内绝缘电阻的变化。

绝缘电阻发生大的变化，就可能预示着潜在的故障。

所以，就需要对兆欧表进行定期校准，以确保仪表本身没有随时间发生变化。

兆欧表俗称摇表，是电工常用的一种测量仪表。

兆欧表主要用来检查电气设备、家用电器或电气线路对地及相间的绝缘电阻，以保证这些设备、电器和线路工作在正常状态，避免发生触电伤亡及设备损坏等事故。

兆欧表大多采用手摇发电机供电，故又称摇表。

它的刻度是以兆欧(MΩ)为单位的。

工作原理兆欧表通过用一个电压激励被测装置或网络，然后测量激励所产生的电流，利用欧姆定律测量出电阻。

数字兆欧表具有容量大、抗干扰强、指针与数字同步显示、交直流两用、操作简单、自动计算各种绝缘指标（吸收比、极化指数）、各种测量结果具有防掉电功能等特点。

工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD显示出来。

数字兆欧表使用方法图解电工操作中常用的兆欧表（绝缘电阻表）有手摇式兆欧表和数字式兆欧表，手摇式兆欧表由刻度盘、指针、接线端子（E接地接线端子、L相线接线端子）、铭牌、手动摇杆、使用说明、红色测试夹以及黑色测试夹等组件构成。

数字式兆欧表由数字显示屏、测试线连接插孔、背光灯开关、时间设置按钮、测量旋钮、量程调节旋钮等组件构成。

数字兆欧表使用方法—数字兆欧表型号_ 数字兆欧表的使用范围数字式兆欧表显示屏、显示符号及说明数字兆欧表使用方法—数字兆欧表型号_ 数字兆欧表的使用范围数字兆欧表使用方法—数字兆欧表型号_ 数字兆欧表的使用范围数字式兆欧表使用练习使用数字式兆欧表检测变压器绝缘电阻的方法如下：1.查看待测变压器使用数字式兆欧表检测变压器的绝缘电阻时，需要分别对变压器的绕组之间的绝缘电阻以及铁心之间的绝缘电阻进行检测。

数字兆欧表使用方法—数字兆欧表型号_ 数字兆欧表的使用范围2.调整数字式兆欧表的量程并连接表笔将数字式兆欧表的量程调整为“500V”档，显示屏上也会同时显示量程为500V；然后将红表笔插入线路端“LINE”孔中，然后再将黑表笔插入接地端“EARTH”孔中。

数字兆欧表使用方法—数字兆欧表型号_ 数字兆欧表的使用范围3.测试变压器一次绕组与铁心见的绝缘电阻将数字式兆欧表的红表笔搭在变压器一次绕组的任意一根线芯上，黑色表笔搭在变压器的金属外壳上，按下数字式兆欧表的测试按钮，此时数字式兆欧表的显示盘显示绝缘电阻为“500MΩ”。

数字兆欧表使用方法—数字兆欧表型号_ 数字兆欧表的使用范围4.测试变压器二次绕组与铁心间的绝缘电阻将数字式兆欧表的红表笔搭在变压器二次绕组的任意一根线芯上，黑色表笔搭在变压器的金属外壳上，然后按下数字式兆欧表的测试按钮，此时数字式兆欧表的显示盘显示绝缘电阻为“500MΩ”。

绝缘试验：2500v兆欧表和5000kv兆欧表哪个更实用兆欧表也是绝缘电阻的同义名词，属于绝缘电阻测试系列化产品，执行DL/T845.1-2004《电子式绝缘电阻》、DL/T474.1-2006《现场绝缘试验实施导则第1部分：绝缘电阻、吸收比和极化指数试验》的技术规范和标准，用于测量电力设备、家用电器或电气线路对地及相间绝缘强度的常用测试工具，兆欧（M Ω）为单位，适用范围广，普片性强的特点，采用中大规模集成电路，输出功率大，短路电流高和多档位选择电压，等电位保护环和四阶有源低通滤波电路，抗干扰强，测量精度高，电子升压，LED显示，操作简单，测量迅捷。

1-06263绝缘电阻电压大小是由被试对象的容量决定，被试容量越大电压越高，绝缘电阻应该采用电压较高的档位测量，直流电压输入到被试之后是读取电阻值有一定的过程，电压越过速度越快，同时高电压的绝缘程度要高于低电压的绝缘程度。

2500v兆欧表的用处2.5kv数字兆欧表一般有是四个电压档位500V 、1000V 、2000V、2500V，由低到高，最大测量范围2000MΩ，最大短路电流5mA，适用于测量实验电路、电机绕组、电缆、中小型电力变压器或其它电气设备的安装、运行、维修和修理等电气一般性的绝缘试验。

5kv兆欧表的用处5000v兆欧表更适用大型电力变压器的电阻测量，目前有两种电压等级，500V 、1000V 、2500V 、5000V四档位和2500、5000两档位两种，同时采用电子升压，数字显示，具有吸收比、极化指数自动测量功能。

如何选择2500v兆欧表和5000kv兆欧表的选择看实用性，四档位的兼顾性比较强些，既满足小型设备的耐压也可兼顾大中型设备的耐压，两档位的针对性强，主要是35kv 及以上的系统用的频次要高，其次，两款产品的价格相差不多，时基电力在建议您在选购时，如果没有特殊要求，尽量考虑档位多的，在同样电压下档位更多，实用性是不是更强呢？资源引用‘时基电力’转载请留意原创。

VC60B/VC60D/VC60E数字兆欧表使用说明书第一章VC60B一.概述VC60B数字兆欧表，是采用低损耗高变比电感储能式直流电压变换器将9V电压变换成250V/500V/1000V直流电压。
