罗斯蒙特雷达液位计操作说明一、引言罗斯蒙特雷达液位计是一种先进的液位测量设备，采用射频技术实现液位的准确测量。
本文档将详细介绍罗斯蒙特雷达液位计的操作步骤，以帮助用户正确使用该设备。
二、设备概述罗斯蒙特雷达液位计由以下几个主要部分组成：1. 接收天线：接收器部分接收返回信号，并将其转换为电信号。
2. 天线系统：通过发射和接收射频波，实现液位测量。
3. 显示屏：显示当前液位值和操作界面。
4. 控制面板：用于设置液位计的相关参数。
三、操作步骤1. 安装设备a. 在所需测量的容器或槽槽位上安装液位计。
确保安装位置与液位计要求一致，并检查安装是否稳固。
b. 连接电源线，确保电源接地可靠。
c. 连接所有必要的信号线，如4-20 mA电流回路和数字通信线路。
2. 启动设备a. 按下开关按钮，启动液位计。
b. 液位计会进行自检，检查设备各部分是否工作正常。
c. 自检完成后，显示屏将显示当前液位值。
3. 设置参数a. 进入菜单界面，通过控制面板上的按钮选择“参数设置”选项。
b. 在参数设置界面，可以设置液位计的诸如量程、单位、输出方式等参数。
c. 根据实际需要，调整相应参数，并保存设置。
4. 进行液位测量a. 确保液位计与液位要测量的容器或槽位之间无障碍物。
b. 液位计会自动发射射频波，然后通过接收天线接收返回的信号。
c. 显示屏将显示实时的液位值，用户可以随时监测液位变化。
5. 维护与保养a. 定期检查液位计的安装状态，确保稳固无松动。
b. 定期清洁液位计，如擦拭显示屏和控制面板。
c. 若发现设备异常或液位计值偏差较大，及时联系售后服务人员进行维修。
四、注意事项1. 请勿在高温、高压或腐蚀性环境下使用液位计。
2. 请勿随意更改液位计的参数设置，以免影响测量准确性。
3. 使用液位计时，请避免与其它电磁干扰源距离过近。
4. 请勿在水深超出液位计量程范围的情况下使用液位计。
5. 若无法解决设备故障，请及时联系售后服务人员寻求帮助。

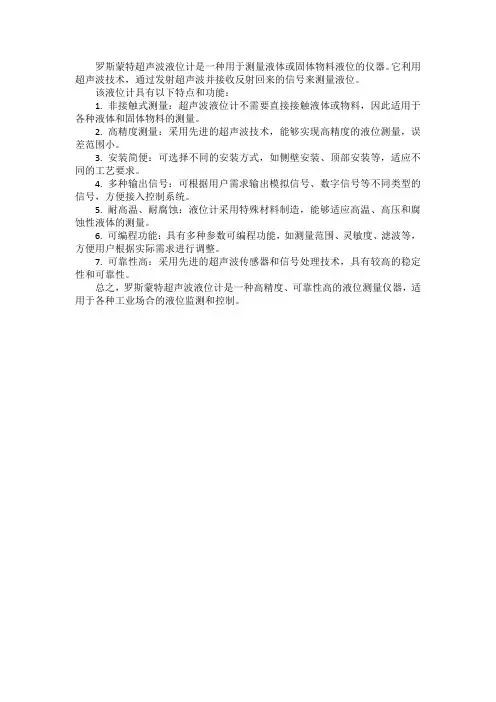

罗斯蒙特超声波液位计是一种用于测量液体或固体物料液位的仪器。
它利用超声波技术，通过发射超声波并接收反射回来的信号来测量液位。
该液位计具有以下特点和功能：
1. 非接触式测量：超声波液位计不需要直接接触液体或物料，因此适用于各种液体和固体物料的测量。
2. 高精度测量：采用先进的超声波技术，能够实现高精度的液位测量，误差范围小。
3. 安装简便：可选择不同的安装方式，如侧壁安装、顶部安装等，适应不同的工艺要求。
4. 多种输出信号：可根据用户需求输出模拟信号、数字信号等不同类型的信号，方便接入控制系统。
5. 耐高温、耐腐蚀：液位计采用特殊材料制造，能够适应高温、高压和腐蚀性液体的测量。
6. 可编程功能：具有多种参数可编程功能，如测量范围、灵敏度、滤波等，方便用户根据实际需求进行调整。
7. 可靠性高：采用先进的超声波传感器和信号处理技术，具有较高的稳定性和可靠性。
总之，罗斯蒙特超声波液位计是一种高精度、可靠性高的液位测量仪器，适用于各种工业场合的液位监测和控制。

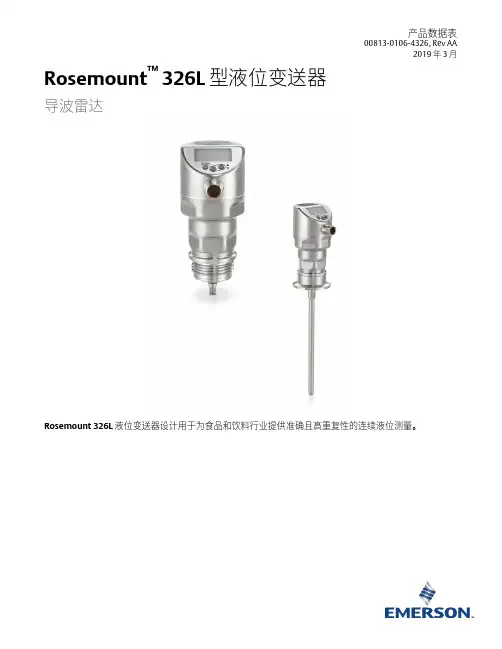

产品数据表00813-0106-4326, Rev AA2019 年 3 月Rosemount™ 326L 型液位变送器导波雷达Rosemount 326L 液位变送器设计用于为食品和饮料行业提供准确且高重复性的连续液位测量。
艾默生优化您的食品和饮料操作Rosemount 326L 液位变送器确保您的过程液位始终处于规格范围内■测量范围：最高可达 78.7 英寸 (2000 m)■过程温度：高达 302°F (150°C)■接液材料：抛光至Ra< 32µ-in (0.8 µ-in ）的316L 不锈钢EPDM ，PEEK ■IP 防护等级：IP69K■通讯协议：4-20 mA ，IO-Link ，开关艾默生提供广泛产品组合，帮您解决棘手问题从简单测量到关键应用，艾默生的广泛解决方案组合为您解忧。
我们的创新产品可靠、易用，可帮助您扩大生产、保持品质控制和产品的一致性、减少产品损失并确保产品安全。
遍布全球的多个服务机构为您提供支持内容艾默生优化您的食品和饮料操作 (2)订购信息...........................................................................................................................................................................................3附件...................................................................................................................................................................................................3规格...................................................................................................................................................................................................5产品认证...........................................................................................................................................................................................9尺寸图 (10)2019 年 3 月2019 年 3 月艾默生可提供从简单维修到复杂项目的技术支持，包括培训服务和仪器服务，为您提高产品的维护性、可靠性和性能，最终改进过程设备和生产质量。
罗斯蒙特雷达液位计操作说明一、简介罗斯蒙特雷达液位计是一种高精度的测量液位的仪器，具有可靠的测量准确度、超长的距离测量范围、安装快速方便等特点。
它通过发射和接收雷达信号来测量液位，可测量多种液体、干粉、固体等介质，因其使用便捷、精密度高，在工业中得到广泛应用。
二、技术参数1、测量范围：0-60米；2、精度：±2mm；3、响应时间：小于2秒；4、最大功率输出：20dBm；5、电压范围：18-30 VDC；6、电源消费：小于3W；7、工作温度范围：-40~ 60 ℃；8、连接方式：螺纹连接及管径：G2、G3；9、防护等级：IP65。
三、安装1、准备工作：(1)熟悉罗斯蒙特雷达液位计的技术特点及使用范围；(2)准备有关的管路附件，经过简单安装；(3)查看安装现场是否有避雷等安全设施；(4)检查安装地点是否具备一定的防雨和防尘功能。
2、安装步骤：(1)使用密封件密封机体；(2)根据现场实际状况排布软管及连接件，将机体安装在安装现场的任意位置；(3)将先导管装入机体，使其与机体完全密封，然后将其连接到软管；(4)拧紧螺母，使螺母完全紧固在机体上；(5)将电源、信号线等接头线接到控制器上；(6)将控制器安装在材料容器上，检查安装是否正确。
3、检查(1)请确保连接接口、孔板及先导管由专业技术人员操作；(2)检查联接体、接插件和管路紧固是否牢固，电源及信号线的接头是否稳固；(3)仔细检查机体上的各个接口是否完好，接头两端是否有充分的密封；(4)确保机体与上下管路之间没有空气泄漏。
四、操作1、开机操作：(1)查看电源是否符合标准，传感器电源为DC 18-30V，在确认电源正常之后，连接好电源线及控制器，接通电源；(2)将控制器设置为“开机”状态，传感器处于正常工作状态；(3)如果在安装完成后传感器仍然未能正常接收信号，可以手动调整雷达的频率；(4)将传感器的调节组件设置为正常操作状态，检查量程和电平等功能是否正常；2、使用注意事项：(1)安装完毕之后，应进行试验和调整，以保证设备正常运行；(2)罗斯蒙特雷达液位计不宜直接放置于高温、强磁场、易受撞击处；(3)液位仪的使用中应避免粉尘、水及液体等腐蚀性物质进入传感器；(4)在接通电源前要根据实际需要确认电源电压，以免损坏设备；(5)调整时，应避免触摸装置内机械及电子元件；(6)安装之前一定要确认配管断面面积没有大于机体进出口口径。

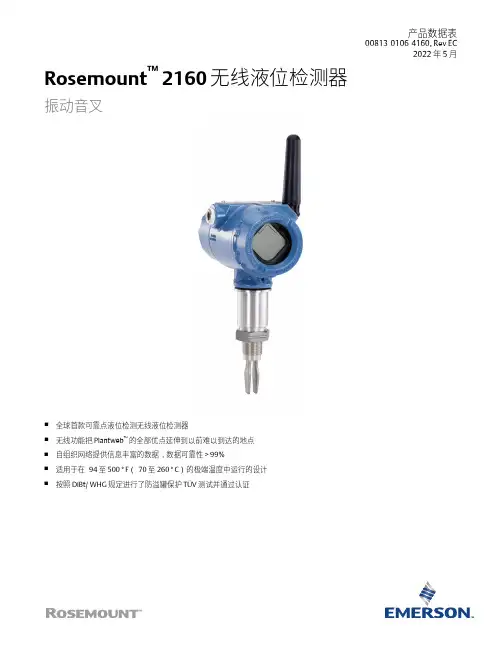

产品数据表00813-0106-4160, Rev EC2022 年 5 月Rosemount™ 2160 无线液位检测器振动音叉■全球首款可靠点液位检测无线液位检测器■无线功能把 Plantweb™的全部优点延伸到以前难以到达的地点■自组织网络提供信息丰富的数据，数据可靠性 > 99％■适用于在 -94 至 500 ° F（-70 至 260 ° C）的极端温度中运行的设计■按照 DiBt/ WHG 规定进行了防溢罐保护 TÜV 测试并通过认证Rosemount 21602022 年 5 月简介测量原理罗斯蒙特 2160是世界首款采用艾默生音叉式技术的Wireless HART®液位检测器。
利用音叉原理，压电晶体使音叉以其固有频率振荡。
通过电子部件持续地监控振荡频率的变化，因为它因音叉浸入的流体介质而异。
流体密度越大，振荡频率越低。
容器（储罐）或管道中的流体介质通过音叉向下排空时，会产生明显的频率变化。
电子部件检测出频率该变化，指示干式状况。
容器（储罐）或管道中的流体介质上升接触音叉时，会产生明显的频率变化。
这次电子部件会指示湿式状况。
干湿状况及其他参数将通过安全无线连接到无线网关进行定期传输。
主要特性和优势■几乎不受湍流、泡沫、振动、固体含量、涂层或液体属性的影响。
■Rosemount 2160 中等温度范围型号的工作温度是 –40 至 356 °F（–40 至 180 °C）。
■Rosemount 2160 高温型号可运行于–94 至 500 °F（–70 至 260 °C）过程温度。
它带有不锈钢热管，使电子装置远离过程流体。
■电子装置具有自检和状态监控功能，并利用手操器或 AMS 设备管理器发出警报。
■通过软件调节的开关延迟能够防止紊流或飞溅应用中的误切换。
■开关输出状态和其它变量通过无线和加密数字通讯传送。

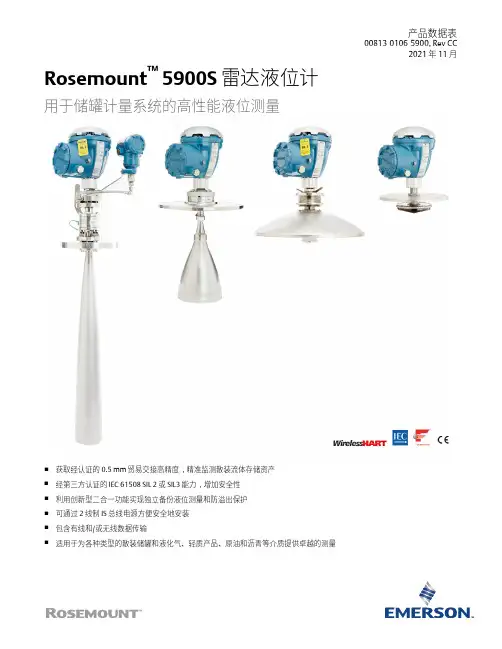

产品数据表00813-0106-5900, Rev CC2021 年 11 月Rosemount™ 5900S 雷达液位计用于储罐计量系统的高性能液位测量■获取经认证的 0.5 mm 贸易交接高精度，精准监测散装流体存储资产■经第三方认证的 IEC 61508 SIL 2 或 SIL3 能力，增加安全性■利用创新型二合一功能实现独立备份液位测量和防溢出保护■可通过 2 线制 IS 总线电源方便安全地安装■包含有线和/或无线数据传输■适用于为各种类型的散装储罐和液化气、轻质产品、原油和沥青等介质提供卓越的测量提高安全性和测量精度出色的散装流体储罐液位精度Rosemount5900S雷达液位计凭借 0.5mm 的仪表精度，可尽可能降低液位测量不确定性。
它通过以下能力提高您的存储操作：■经 OIML 及其他法定计量权威机构认证的贸易交接精度■更优的库存管理■可靠的损失控制数据Rosemount5900S通常与高精度多点温度传感器结合使用。
这将实现 API 和其他标准下的精确净体积计算。
使操作更有效率■无可移动部件，且不与液体接触，因此可靠性更高，中断更少■多数 Rosemount 5900S天线类型可在储罐运行时安装■艾默生无线解决方案可以大幅缩减安装成本，并是您可以访问远程储罐■Rosemount 5900S液位计提供用于各类散装流体存储应用和储罐类型的天线提高防溢出安全等级■创新性的二合一特性，两个雷达液位计置于一个外壳内，可分别进行液位和溢出测量■根据 IEC 61508，通过 SIL 2 和 SIL 3 安全认证■符合 API 2350 的解决方案内容提高安全性和测量精度 (2)获取完整的液位和库存信息 (3)订购信息 (6)技术规格 (28)产品认证 (42)尺寸图 (55)Rosemount 5900S2021 年 11 月获取完整的液位和库存信息Rosemount5900S 是一款优质的非接触式雷达液位计，适用于储罐终端和炼油厂。
产品说明书00813-0106-7062, Rev AD2023 年 9 月Rosemount™ 1208A 液位和流量变送器非接触式雷达■经济高效的 FMCW 雷达，采用 80GHz 技术■结构紧凑、坚固耐用，可在户外条件下使用并可浸入水中■非常适合小型储罐和露天应用的液位测量■明渠中的体积流量测量■无需维护的解决方案，不受密度、黏度、温度和压力等过程工况影响■4-20 mA 输出、IO-Link、数字输出和具有 Bluetooth®连接器的型号，简化与新旧系统的集成简介非常适合露天应用Rosemount1208 A 提供可靠的液位测量，不受冷凝、刮风、光照和温度变化等困难天气条件影响。
变送器还可用于确定明渠应用的体积流量。
图 1:支架安装A.用于简易调试的 M12 连接器B.PVDF 护罩C.标准支架D.可展开支架储罐安装灵活性变送器采用紧凑的设计，可以使用一个螺纹法兰或一个螺纹接头安装在狭窄空间和小型容器中。
便于与 IO-Link 集成Rosemount1208 A 提供了传统的 4-20mA 和数字开关输出，由 IO-Link 连接提供支持。
这样可以轻松集成到任何自动化系统中。
内容简介.......................................................................................................................................................................................................2订购信息...............................................................................................................................................................................................5性能规格...............................................................................................................................................................................................8功能规格.............................................................................................................................................................................................10物理规格.............................................................................................................................................................................................14安装注意事项......................................................................................................................................................................................16产品认证.............................................................................................................................................................................................19尺寸图. (19)Rosemount 1208A2023 年 9 月每个 IO-Link 系统都由一个 IO-Link 主设备以及一个或多个 IO-Link 设备（传感器和执行器）组成。
液位术语储罐、反应器或其他容器的液体液位精确控制在许多过程应用中十分重要。
要提供良好的控制，精确测量必不可少。
本章将介绍液位测量的概念、术语及其工作原理，还将介绍如何通过液位测量确定其他的各种材料性质（如体积、密度）。
液位测量通常使用 ft 或 m 来表示。
液位也可用满量程百分比或测量范围百分比来表示。
例如，图 1.2.1中的容器的液位可表示为 9 ft (2.7 m)、满量程的 90%或测量范围的 50%。
测量范围液位变送器 (LT) 在特定过程应用中可进行测量的最高和最低的液位之间的距离。
在图 1.2.1 中，测量范围为 8 - 10 ft(2.45 - 3 m)。
●指示和控制利用液位指示器，可进行现场液位检查。
指示器要求操作人员理解测量过程，并进行正确的操作。
带液位指示器的系统称为开环控制系统。
指示器也常用于辅助标定自动控制系统。
自动控制系统（或闭环系统）可对容器的液位进行电子控制。
集成有变送器的液位测量设备，可产生与容器液位成比例的电子控制信号。
一个操作其他设备（如阀门或泵）的控制器接收到该信号，继而控制流入和流出容器的产品数量。
自动受控容器可能也包含液位指示器。
●储罐计量系统、连续量液位或点式液位储罐计量系统储罐计量系统一般应用在原材料和制成品储存这些需要罐区管理和贸易计量的场合。
这些储罐高度通常为 33 到 100 ft (10-30 m)。
添加剂储罐等为例外情况，其体积较小。
这些应用的精度要求高，一般为 1-3mm。
典型储罐计量应用：•终端用户、管线、库房及其他储存设施中使用的大型储存罐•炼油厂中的原油/中间品/成品油储存罐•化工厂、沥青厂、发电厂和机场燃油库的一些大型原材料和产品储存罐。
储罐计量系统通常除液位以外，还包括温度、压力和油水界面的测量。
通信设备、计算机硬件和软件也包含在系统解决方案中。
这些测量值用于贸易交接（商业和法律用途）净容量的计算、库存计算、运行和安全方面的用途。
液位技术分类可用的液位测量技术多种多样。
可供选择的有简单的手动测量方法，到不与被测产品接触的较复杂的测量方法。
有些技术在连续量液位和点液位测量方法中均有使用。
根据测量方式的基本特征，液位测量设备可以被划分为以下四类：•手动/机械•机电•电子接触•电子非接触本章将详细介绍每一类设备的功能、优势和限制。
●手动/机械手动/机械类的设备无电子输出。
使用该设备，操作人员可得到容器中材料总量的可视显示。
此类液位测量设备包括视镜、杆计量系统和量油尺。
这些设备成本低廉，但无自动化功能。
●机电机电类的设备转配有大量活动的零部件，活动零件产生电子输出用于控制。
与手动/机械设备不同的是，机电设备具有可远程读取数据的自动化测量功能。
带可移动零件的设备维护要求高。
如果将机电设备暴露在粘稠、粘性或具有腐蚀性的液体中，设备的机械部件将受到污染（活动零件沾染污垢）和腐蚀，这就需要频繁的清洗或修理。
此类液位测量设备的一个示例是浮筒。
●电子接触电子接触类设备无可移动零件。
虽然不能排除聚敷和腐蚀的影响，但电子接触类设备坚固耐用，因此比起机电设备所需的维护更少。
此类液位测量设备包括导波雷达、电容和基于压力测量的液位变送器。
●电子非接触电子非接触类设备无需触碰产品即可进行精密复杂的液位测量。
由于没有活动零件和与产品的直接接触，因此其维护工作少之又少。
通常情况下安装此类设备不必使储罐停止运行，因此电子非接触设备比其他液位设备更易于安装。
气化物和泡沫可能会影响测量。
此类液位测量设备包括雷达和超声波变送器。
成本和性能选择何种液位测量技术取决于用户更关心成本还是性能。
这两者间接成比例。
另一方面，维护成本与性能成反比。
图 1.4.1 所示为所选液位测量设备的初始成本和性能的关系。
图 1.4.2 所示为所选液位测量设备的维护成本和类型的关系。
为了确保流程的安全与优化控制，选购可以提供可靠和精确液位测量的仪表十分必要。
基本的液位测量，可以简单确定储罐、反应器或其他容器的液面位置。
更加精确的液位测量可以确定参考点（通常位于容器底部）和液体表面的垂直距离，和固体的顶部或两种液体的交界面。
储罐、反应器或其他容器的液体液位精确控制在许多过程应用中十分重要。
液位测量通常用于罐区管理。
为了提供出色的控制，准确的测量必不可少，多种设备和系统可以用于测量产品液位。
每种产品都旨在提供准确的液位测量，尽管各种设备的的测量精度和运行原理都不相同。
所有液位测量都涉及到传感设备、元件或系统与容器内部的产品之间的相互作用。
本章将向大家介绍进行液位测量的主要原因，并阐述不同液位测量技术的工作原理和方式。
本章还涵盖了其他重要的考虑事项，包括为特定的应用选择液位测量设备以及液位测量系统的优势和限制。
为什么需要液位测量？●库存管理测量液位的主要原因在于跟踪库存的体积或重量。
随着工业的不断发展，对库存管理的需求也在不断增加。
而要实现精确可靠的库存管理，液位测量是储罐计量系统的关键组成部分。
此外，储罐计量系统还需要测量压力、温度、油水界面等参数。
在过去的几年中，良好的储罐计量系统变得越来越重要，这不仅是对于罐区工作人员，而且对于整个公司，包括：公司高管、会计、损耗控制经理和其他人员都是如此。
这正是人们对生产安全、成本控制和储存产品价值的关注度不断提高的结果。
在储罐计量中，液位测量的精度一般不低于 1/8in. (3mm)。
●贸易交接在许多情况下，购买与销售的材料数量（贸易交接）基于液位测量值换算而来的体积或重量（来自数学等式或容积表）（参考第 12 页的容积表）。
在贸易交接情况下，液位仪表的所需精度极高，因为即使 1/8 in. (~3mm) 的测量误差也会在计算体积时产生极大的误差。
贸易交接主要有两种类型：法定和商用。
当双方就测量值所需的体积精度和采用的仪表达成一致意见时属于商用贸易交接。
