罗斯蒙特PRO型雷达液位计操作维护规程西部管道新疆输油分公司2010年5月签字职务日期编制人：审核人：批准人：目录1范围错误!未定义书签。
2规范性引用文件错误!未定义书签。
3术语和定义错误!未定义书签。
4操作维护内容错误!未定义书签。
5风险提示错误!未定义书签。
6应急处置错误!未定义书签。
7附件错误!未定义书签。
范围本规程适应于西部管道所有罗斯蒙特PRO型雷达液位计。
规范性引用文件本规程根据技术规格书和设备技术资料，对罗斯蒙特PRO系列雷达液位计的安装环境、设备技术指标、操作和维护进行了说明。
术语和定义操作维护内容概述罗斯蒙特PRO系列雷达液位变送器是一种功能强大的雷达液位变送器，适用于过程中间储罐、物料储罐和其他类型储罐的非接触液位测量。
该变送器的设计可实现轻松安装和免维护运行。
它可以通过特殊设计的Radar Master（雷达主机）软件包进行组态、维护和测量数据显示功能，或采用HART技术，通过手持通讯器或微机对测量数据进行组态和监控。
对于独立系统或作为微机或控制系统的补充部分，可根据特殊的硬件组态采用一个或两个模拟输出对液位数据进行监控。
罗斯蒙特PRO雷达液位变送器可配备易于使用的罗斯蒙特2210显示板。
2210显示板所提供的功能与Radar Master（雷达主机）软件包的功能基本相同。
四个功能强大的软键可向您提供组态程序访问、维护功能和液位监控。
测量原理PRO系列雷达液位计通过从储罐顶部天线发射的雷达信号对储罐内产品的液位进行测量；变送器向产品表面发送频率连续变化的微波信号，在雷达信号被产品表面反射后，回波被天线接收。
由于信号频率不断变化，与此时发射的信号相比，回波的频率稍微有所不同，从而产生与产品表面距离成比例的低频信号。
变送器使用快速傅立叶变换（FFT）技术从而得到储罐内所有回波的频谱，从该频谱可求出表面液位，从而实现对储罐液位的的快速、可靠和精确测量。
基于频率连续变化的雷达扫描调频连续波图该种测量方法被称为FMCW（调频连续波）并应用于所有高性能雷达变送器。
Rosemount™储罐计量系统一切挑战，尽在掌控散装液体存储解决方案目录艾默生帮您应对当下和未来的各种挑战为推动业务绩效，制造商面临规模不断增长的生产力和资源优化的需求。
通过罗斯蒙特储罐计量系统，您可以一直满足效率、安全、精度、可靠性和数据安全性需求。
您将获得精确的净体积库存计算，符合当前和未来最新的防溢罐保护标准。
无论您面临什么样的储罐计量库存测量挑战，我们的解决方案可帮助取得业务优质绩效：• 确保高效运营• 提升安全水平• 确保精确测量系统特性 4–7雷达液位测量 8-10温度测量 11库存管理软件与功能 12-13安全性：防溢罐、证明试验、浮顶监测14-18升级/扩展项目：模拟和无线通讯 19-23液化气全容储罐完整存储解决方案 24-25雷达储罐计量发明者的解决方案26-27运营数据，着手可得。
效率安全精度可扩展性实时访问精确数据促进工厂运营效率防溢罐保护解决方案满足 API 2350 和 IEC 61511 要求可靠的净体积计算，基于 API和 ISO 标准开放通讯标准使设备添加与更换更方便让您的罐区运营尽在掌控之中储罐计量的精度、可靠性和安全性根据 API 行业标准组织所规定，储罐计量系统应能够提供高精度的净体积和质量库存计算。
OIML 标准 R 85:2008 定义了贸易交接应用储罐液位计的最高精度要求。
损耗控制和质量平衡还要求高精度的库存测量。
此外，储罐计量装置为罐区提供基本的过程控制层。
独立的高液位指示器或液位开关则形成另一层保护。
这两个保护层中如果有未检测到的故障，可能会导致灾难性事故发生。
请相信，艾默生提供的可扩展的储罐计量系统解决方案可以满足此需求。
控制库存并准确了解储罐中产品存储量。
库存控制是一种关键的管理工具，涉及大型资产。
精确测量船只、口岸和管道输送系统之间的批次和贸易交接量。
石油动向和运营功能用于日常运作、调度和混合方案。
追踪泄漏并防止溢出，从而降低由于油品损耗造成的环境影响和财务损失。
2700/1700面板操作一.屏幕显示说明：SELECT——确认键SCROLL ------- 选择键LED ---- 状态指示灯二。
显示器密码：如果需要密码，CODE的字样就会出现在密码屏幕的顶部.输入密码时候，通过使用SCROLL来选择数字，并用SELECT移到下一个字符，一次只好输入一个字符。
如果你面对显示器密码屏幕，却不知道密码，在60秒内不按下任何显示器光敏开关。
则此密码屏幕将自动退回到初始屏幕。
调零步骤:四。
显示器回路测试:TEST <>K。
则试成功》ISe-lectI1-0-CtI ScrollTEST FAIL《测困失例、五. Set MA01Set MA024 mA12 mA20 mASe eelScroll3e eel正码？二＞SelectScrollOFF-LINE SIMSelectScrollScroll1 KMzIDKHzSclent读取接受设餐的输出HPYesSst D01Set D02SelectScrollOHOFP阱I M]读取接克设备的箍出致T回路测试成功女%，人出?狂.停止历具ScrollExh检登回率接线排除输出故慎显示器查看报警：LED指示灯状态及报警查看状态指示灯的状态报警优先级魄色无报警-正常运行模式鼻电闪姆”已改正但尚未信认的状态黄色已偏认的低强度报警黄色闪探⑴未稳认的做强度报警虹笆己碉认的高强度指警红色闪峭'未询认的高强虚报警11）如果报警菜单被禁止，则无沫箱认报警,在这种情况下.状态指示LEim不再闪保工报警按照报警队列中的优先级排列，要查看队列中某指定报警：L同时按下配Ml和Select按钮，当屏幕上出现"EE ALARM'」札松开按钮“ 参阅图7-1.2 .按Select按钮,3 .如果屏幕上交替出现“AGK ALL”时，则按配FQ11按钮，4 .如果屏幕上出现"0 ALARN” ,则到第6步，5,按配ell按钮查看队列中的每个技警.要了解显示帚显示的报警代码的含义请参阅翦1QJ1幸节,6,按Scroll按钮直到解幕上出现“EXIT” ”7.按Select按祗六.管理累积量和库存量:（完整word 版）罗斯蒙特质量流量计操作说明宫动/停止所有累租值和质存量⑵进行酬重副可定翻值出现空位七：测量单位设置：SELECT+SCROLL 按 4 秒 ----- ► SEE ALARM ---- ► [SCROLL] ---- ►OFFLINE MAINTAIN -------- ► [SELECT]- ..... > [SCROLL] ----- ►CONFIG ----- ► [SELECT] ---- ► MASS ------- [SELECT] ------- ►SELECTI 如果有需求.输入密码SELECTSELECT如果有需求，输入密码SELECTSELECT复位！特定累积值⑴深部翻屏直到特定累积值可以按SCROLL选择你要的单位> 选定后按SELECT按SCROLL 直到出现EXIT ----- ► [SELECT]体积单位和密度单位设置和上述步骤相同八量程设置（LRV URV）[SELECT+SCROLL] 按 4 矛秒/ SEE ALARM ------- ► [SCROLL] --- ►OFFLINE MAINTAIN --------- ► [SELECT^ ------ ►继续按SCROLL 直到出现MAO1[SELECT] ----------------------------- k SRC MAO1 ------ k [SELECT]MFLOW ---- ► [SELECT]----- SRC MAO1 ——[SCROLL]4 MAO1 ----- ►输入最小量程------ ►[SCROL L+SELEC T] 4 MAO1 ------- ► [SCROLL] ------ ►——20HMAO1 ----------- ►[SELECT] 输入最大量程------ ►[SELECT+SCROLL]--------------- > 20 MAO1>[SCROLL]EXIT ---- ^ 按SELECT 退出.其他量程设置和上述步骤相同。

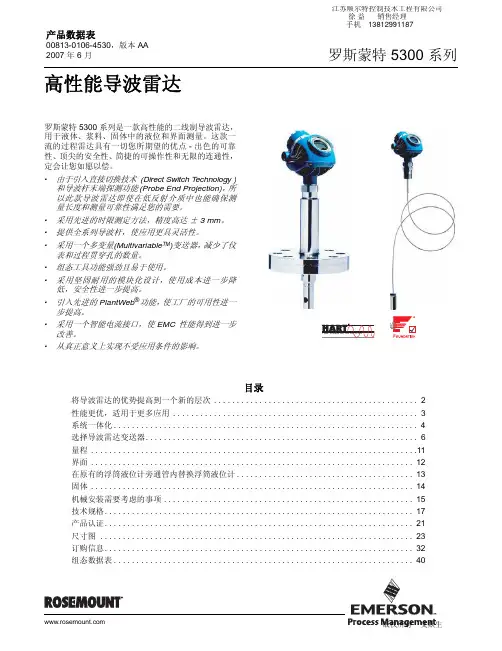

产品数据表00813-0106-4530，版本 AA 2007 年 6 月罗斯蒙特 5300 系列罗斯蒙特 5300 系列是一款高性能的二线制导波雷达，用于液体、浆料、固体中的液位和界面测量。
这款一流的过程雷达具有一切您所期望的优点 - 出色的可靠性、顶尖的安全性、简捷的可操作性和无限的连通性，定会让您如愿以偿。
•由于引入直接切换技术(Direct Switch Technology )和导波杆末端探测功能(Probe End Projection)，所以此款导波雷达即使在低反射介质中也能确保测量长度和测量可靠性满足您的需要。
•采用先进的时限测定方法，精度高达 ± 3 mm 。
•提供全系列导波杆，使应用更具灵活性。
•采用一个多变量(Multivariable TM )变送器，减少了仪表和过程贯穿孔的数量。
•组态工具功能强劲且易于使用。
•采用坚固耐用的模块化设计，使用成本进一步降低，安全性进一步提高。
•引入先进的 PlantWeb ®功能，使工厂的可用性进一步提高。
•采用一个智能电流接口，使 EMC 性能得到进一步改善。
•从真正意义上实现不受应用条件的影响。
目录将导波雷达的优势提高到一个新的层次 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2性能更优，适用于更多应用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3系统一体化. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4选择导波雷达变送器. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6量程 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11界面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12在原有的浮筒液位计旁通管内替换浮筒液位计. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13固体 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14机械安装需要考虑的事项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15技术规格. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17产品认证. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21尺寸图 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23订购信息. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32组态数据表. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40高性能导波雷达版权所有 艾默生产品数据表00813-0106-4530，版本 AA2007 年 6 月罗斯蒙特 5300 系列2将导波雷达的优势提高到一个新的层次测量原理罗斯蒙特 5300 系列的测量以时域反射测量(TDR)技术为基础。

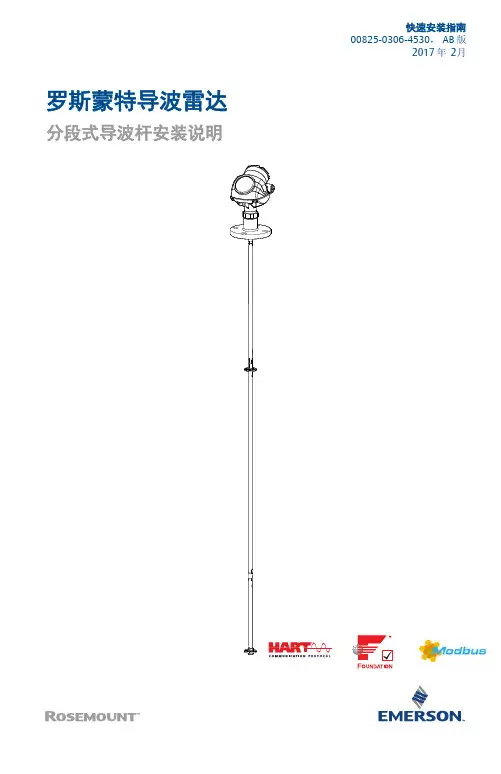

快速安装指南00825-0306-4530，AB 版2017 年 2月罗斯蒙特导波雷达分段式导波杆安装说明2017 年 2 月2快速安装指南注此类操作说明也同样适用于罗斯蒙特 3300 和 5300 系列变送器。
所需安装工具警告不遵守安全安装与检修准则可导致严重受伤。
安装或检修必须由取得相关资质的人员进行。
请务必按照以下相关快速安装指南和参考手册使用设备：⏹罗斯蒙特 5300 系列参考手册 （文档编号：00809-0106-4530）⏹罗斯蒙特 3300 系列参考手册 （文档编号：00809-0106-4811）⏹罗斯蒙特 5300 系列快速安装指南 （文档编号：00825-0106-4530）⏹罗斯蒙特 3300 系列快速安装指南 （文档编号：00825-0106-4811）未按照指南或手册操作设备，可能削弱设备的防护能力。
目录所需安装工具 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2分段式导波杆部件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3校验导波杆长度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4组装分段式导波杆 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5调整导波杆长度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17快速安装指南32017 年 2 月分段式导波杆部件A.安全环 F.PTFE 定心环（可选）B.螺钉G.导波杆中段C.导波杆上段H.导波杆下段（长度视导波杆总长度而定）D.开口销I.轴套（套入导波杆末端的定心环中）E.PTFE 垫圈（可选）J.PTFE或不锈钢底部定心环（可选）D D。
雷达液位计检修操作规程一、测量原理液位（或料位）是由储罐顶部的天线发射的雷达信号测量的。
雷达信号被液体表面反射后，天线接收回波。
由于信号频率在改变，回波与信号发射瞬间相比，其频率稍有不同。
该频率差正比于至液体的距离，并且可精确地计算。
这方法称作调频连续波（FMCW）。
二、主要技术性能供电：24—240 VDC/AC ，0—60 Hz，10 W，15VA三、接线3.1 5600雷达接线3.2 REX雷达接线3.2.1 REX雷达变送器外壳内接线：本质安全侧——EEx i，端子块X12 用于下列本质安全连接：1 模拟输入1 + / HART2 模拟输入1 - / HART3 模拟输入2 +4 模拟输入2 –5 DAU/RDU40 信号6 DAU/RDU40 电源7 DAU/RDU40 接地8 T1（温度传感器）9 T2（温度传感器）…..15 T8（温度传感器）非本质安全侧——EEx e ，端子块X11 用于下列基本类型连接1 电源L，L1+2 电源N，L2-3 现场总线4 现场总线5 -8继电器40REX 可连接一台标准数据采集单元（DAU）或独立式远传显示单元（RDU 40）。
3.2.2REX雷达变送器外壳内电子单元各卡件功能：见图3.2.2模拟处理卡件：APC 用于模拟输入信号的滤波和多路复用传输。
通过使模拟电路集中在单独的卡件高的信噪比。
变送器接口卡件：变送器接口卡件本质安全辅助输入要求使用变送器接口卡件（TIC）。
TIC 包括：两个进线安全栅和两个回线安全栅，用于4-20 mA 电流回路本质安全辅助输入要求使用变送器接口卡件（TIC）；一个进线安全栅，用于下位机数据采集单元或本机显示单元；信号/电源连接，用于可选的温度多路复用器卡件（TMC）。
温度多路复用器卡件：TMC 温度多路复用器卡件（TMC）用于连接多达 6 台温度传达感器。
可支持单点温度传感器和平均温度传感器。
继电器输出卡件：ROC 继电器输出卡件（ROC）可连接两台继电器。

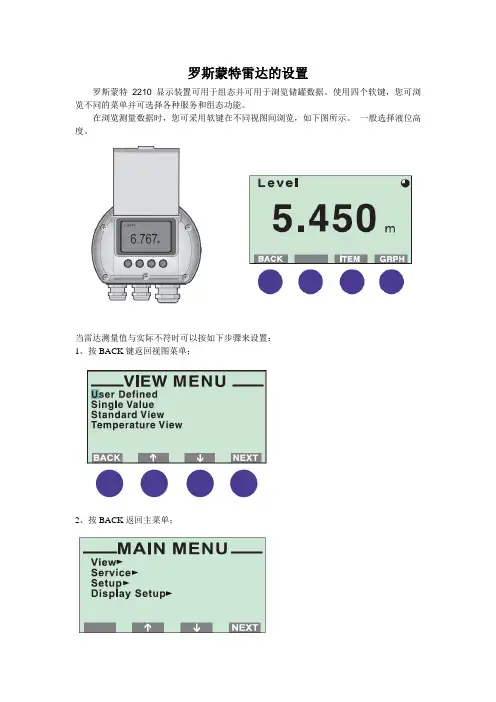

罗斯蒙特雷达的设置
罗斯蒙特2210 显示装置可用于组态并可用于浏览储罐数据。
使用四个软键，您可浏览不同的菜单并可选择各种服务和组态功能。
在浏览测量数据时，您可采用软键在不同视图间浏览，如下图所示。
一般选择液位高度。
当雷达测量值与实际不符时可以按如下步骤来设置：
1、按BACK键返回视图菜单；
2、按BACK返回主菜单；
3、按↑或↓键选择SETUP（设置）菜单，再按NEXT键，打开输入密码窗口：
4、初始设置无密码，直接按OK键即可进入设置菜单；
5、按↑或↓键选择Custom（自定义设置）菜单，按NEXT键；
6、按↑或↓键选择Geometry（几何尺寸）菜单，再按NEXT键；
7、按↑或↓键选择Tank Height（罐高）菜单，再按NEXT键；
最下一行显示当前的罐高值。
如果当前显示液位高 5.5M，操作工测量出是7.3M，显示显示值比实际值少了7.3-5.5=1.8M，假定罐高原设置值为18.5M，则可以把罐高调整到18.5+1.8=20.3M。
操作如下：按→键移动光标到罐高的十位上，按↑键直到十位上数字为2；按→键移动光标到罐高的个位上，按↑键直到个位上数字为0；按→键移动光标到罐高的十分位上，按↑键直到十分位上数字为3，如果设置正确按SA VE键保存即可，否则按CNCL取消。
连续按BACK键，返回主菜单；
8、按↑或↓键选择View（视图）菜单，再按NEXT键；
9、按↑或↓键选择Single Value（单数值）菜单，再按NEXT键，设置完成。
其它菜单设置一般不要更改。
罗斯蒙特雷达液位计一、基本组态：（测量不准时可检查基本组态。
当测量值与实际值偏差时调整罐咼。
）连接475,选择OnIine —setup选择BaSiC SetUP1. 设置罐体形状。
选择GeOmetry严 UnkIiOwn （未东［］）VertiCaI CyI （垂直圆筒〉TANK type V l HoriZClntal CyI （水平圆筒）〔罐的类型〉选择Tank type设置罐体形状SPheriCal （球形）CUbiCaI （立方形〉UnknoWn 广VertiCaI CylTANK type Horiz On tal Cy^（罐的类型）SPheriCaI CUbiCal （未知）（垂直圆筒）（水平圆（球形）（立方形）根据实际情况选择合适的形状确认后返回上一菜单，选择2 Tank bottom type设置罐底类型, 通常为Flat（未知）（平的）（圆的）（锥形的）（斜面）根据实际情况选择合适的形状。
确认后返回上一菜单，选择Tank height设置罐高，即空高，雷达法兰下表面至罐底距离。
在本例中空高为2.35米。
UnknoWn 广FlatTANK BoTToM^ Done（罐底类型）Co neFlat in cli ned -:HP∣Hfl⅛ PHUIi2. 设置工作环境。
确认后返回基本设置菜单，选择EnVironment ,设置工作环境根据实际情况选择工作环境，通常来说全部选择OFF如果污水池有浮渣、泡沫造成波动很大，可设置Foam为ON"扁Λ≡I 曹LUpf W IR Wl険爲"叽确认后，选择ProCeSS Condition 进入一3. 选择量程。
确认后返回基本设置菜单，选择Analog OUt进入, 设置4~20mA寸应的量程RaPid Chan gesTUrbUle ntTANK ENVlRoNMENT Foam（罐的工作环境）Solid（快速变化的）（剧烈起伏的）（有泡沫的）（波动大时选择）個体的）Al⅞r∏∣肆第一项Primary VariabIe 选择Level ,即输出液位。
罗斯蒙特5400系列雷达液位计参数设置及常见故障分析作者：雷建锋牛希洋田亚新张天代来源：《中国化工贸易·中旬刊》2018年第05期摘要：本文首先对雷达液位计的工作原理进行了介绍，接着对雷达液位计的具体参数设置进行了一定说明，最后重点对雷达液位计在日常使用中出现的几类常见故障及其解决方法进行了详细的论述。
关键词：雷达液位计；参数设置；故障分析1 前言雷达液位计是一种高可靠的非接触式液位测量仪表。
它的雷达波还能穿透许多泡沫或烟雾、蒸汽介质，不受变化的环境影响而能可靠地测量其液位的精确值，正因为如此雷达液位计在炼化行业得到了广泛的应用。
罗斯蒙特5400系列雷达液位计，采用雷达脉冲波技术，功耗低，二线制24VDC供电，本质安全，精确度高，在我公司应用广泛。
2 雷达液位计工作原理简介雷达液位计的工作原理是通过天线向被测介质物位发射微波，然后测出微波发射和反射回来时间，从而得到容器内液位的一种仪表。
5400系列雷达液位计分为5401和5402两种不同型号，其中5401[6 GHz]为低频率变送器，主要适用于湍流、重蒸汽、泡沫或天线易受聚积物影响的场合；5402[26 GHz]为高频率变送器，它具有较窄的雷达波束宽度，可应用于具有较高或较窄喷嘴的设备。
3 5400系列雷达液位计参数设置罗斯蒙特5400系列雷达液位计的基本组态可利用罗斯蒙特雷达主机软件（RadarMaster）、现场通信器、AMSTM 套件、DeltaV等来完成。
作为仪表维护人员我们最常用的方法是通过现场通讯器来设置参数，其中以下几个参数较为重要：Tank Height、Range Values、Upper Null Zone、Set Thershold，如设置数据不准确会直接影响测量结果。
可以通过设置报警模式Alaem Mode来定义故障状态下雷达的输出。
另外，Loop Test功能在开工前回路联调中也能起到很大的作用。
3.1 过程变量（Process Variables）过程变量菜单中3.2 诊断/维护（Diag/Service）在诊断/维护菜单下可以对仪表参数进行恢复出厂设置（Fdctor setting），也可以重启仪表（Restart Device），还可以进行回路测试（Loop Test）、诊断（Diagnostics）、仿真（Simulation）。
雷达液位计检修操作规程一、测量原理液位（或料位）是由储罐顶部的天线发射的雷达信号测量的。
雷达信号被液体表面反射后，天线接收回波。
由于信号频率在改变，回波与信号发射瞬间相比，其频率稍有不同。
该频率差正比于至液体的距离，并且可精确地计算。
这方法称作调频连续波（FMCW）。
二、主要技术性能供电：24—240 VDC/AC ，0—60 Hz，10 W，15VA三、接线3.1 5600雷达接线3.2 REX雷达接线3.2.1 REX雷达变送器外壳内接线：本质安全侧——EEx i，端子块X12 用于下列本质安全连接：1 模拟输入1 + / HART2 模拟输入1 - / HART3 模拟输入2 +4 模拟输入2 –5 DAU/RDU40 信号6 DAU/RDU40 电源7 DAU/RDU40 接地8 T1（温度传感器）9 T2（温度传感器）…..15 T8（温度传感器）非本质安全侧——EEx e ，端子块X11 用于下列基本类型连接1 电源L，L1+2 电源N，L2-3 现场总线4 现场总线5 -8继电器40REX 可连接一台标准数据采集单元（DAU）或独立式远传显示单元（RDU 40）。
3.2.2REX雷达变送器外壳内电子单元各卡件功能：见图3.2.2模拟处理卡件：APC 用于模拟输入信号的滤波和多路复用传输。
通过使模拟电路集中在单独的卡件高的信噪比。
变送器接口卡件：变送器接口卡件本质安全辅助输入要求使用变送器接口卡件（TIC）。
TIC 包括：两个进线安全栅和两个回线安全栅，用于4-20 mA 电流回路本质安全辅助输入要求使用变送器接口卡件（TIC）；一个进线安全栅，用于下位机数据采集单元或本机显示单元；信号/电源连接，用于可选的温度多路复用器卡件（TMC）。
温度多路复用器卡件：TMC 温度多路复用器卡件（TMC）用于连接多达 6 台温度传达感器。
可支持单点温度传感器和平均温度传感器。
继电器输出卡件：ROC 继电器输出卡件（ROC）可连接两台继电器。
2700/1700面板操作一. 屏幕显示说明:SELECT--- 确认键 SCROLL---- 选择键LED---状态指示灯二. 显示器密码:如果需要密码,CODE的字样就会出现在密码屏幕的顶部. 输入密码时候,通过使用SCROLL来选择数字, 并用SELECT移到下一个字符, 一次只好输入一个字符.如果你面对显示器密码屏幕, 却不知道密码, 在60秒内不按下任何显示器光敏开关.则此密码屏幕将自动退回到初始屏幕.三. 调零步骤:四. 显示器回路测试:五. 显示器查看报警:LED指示灯状态及报警查看六. 管理累积量和库存量:七: 测量单位设置:SELECT+SCROLL 按4秒SEE ALARM [SCROLL]OFFLINE MAINTAIN [SELECT] [SCROLL]CONFIG [SELECT] MASS [SELECT]可以按SCROLL选择你要的单位选定后按SELECT按SCROLL直到出现EXIT [SELECT]体积单位和密度单位设置和上述步骤相同八量程设置(LRV URV)[SELECT+SCROLL] 按4秒SEE ALARM [SCROLL]OFFLINE MAINTAIN [SELECT] 继续按SCROLL直到出现MAO1 [SELECT] SRC MAO1 [SELECT]MFLOW [SELECT] SRC MAO1 [SCROLL]4 MAO1 输入最小量程 [SCROLL+SELECT] 4 MAO1[SCROLL] 20 MAO1 [SELECT] 输入最大量程 [SELECT+SCROLL] 20 MAO1 [SCROLL] EXIT 按SELECT退出.其他量程设置和上述步骤相同.NOTE: SELECT+SCROLL 表示两个键同时按下九: 报警代码和解决办法。
WT-RII-DS2F 智能雷达液位计说明书西安沃泰科技有限公司地址：西安市高新六路52号A座5F目录一、工作原理 (2)二、功能特点 (2)三、适用范围 (3)四、性能指标 (3)五、技术指标 (3)六、安装 (3)七、系统操作说明 (5)7.1操作说明 (5)7.2参数说明 (5)附录一：显示菜单 (6)附录二：常见问题及排除方法 (7)附录三：出厂设备清单 (7)一、工作原理智能雷达液位计是我公司推出的新一代高性能物（液）位测量解决方案产品。
雷达液位计采样方式为非接触式，通过天线系统发射、接收能量很低的微波脉冲，雷达接收到微波脉冲并将其传输给处理电路，处理电路通过智能化的软件识别出正确的回波，距离被测物表面的距离D与脉冲的时间行程T成正比：D = C *T/2其中C为光速，因安装高度（雷达天线到0参考点的距离）E已知，则物（液）位L为：L=E-D二、功能特点智能雷达液位计的设计采用了新型的超低功耗的微控制器MSP430F149和智能化软件，使其具有非常突出的优点：●不受温度、压力等外界环境影响；●波束小，能量集中，抗干扰能力强，精确度高；●系统设计采用工业级标准芯片，稳定性高，工作温度范围宽；●128*64点阵图形液晶，可同时显示水位、流量、累计流量和系统时间；●RS485通讯接口，可实现数据的远距离传输；●软件设计智能化，有多种标准渠型可选，还可对非标准的水槽进行现场组态；●集成了温度补偿电路，可消除温度对测量数据的不良影响；●精度高、稳定性好；●低功耗；●主控制器和传感器采用分体式设计，并可根据现场环境更换不同量程的传感器；●结构精巧、安装便捷；●防潮、防尘、防绣蚀；●防雷击、防射频干扰；三、适用范围●水文测量与监控●城市及供水系统●循环水及污水处理系统●工业现场液位、流量的测量与控制四、性能指标测量介质一般液体渠道类型各种类型的标准测渠、非标准渠道渠道宽度大于50cm，与渠道形状和安装高度有关测量液位0～30米（精度+/-1cm）探头频率26G传感器可承受偶然的水浸压力达20psi输出信号RS-485工作电压12VDC功耗测量时为90mA，职守时1mA工作温度-25～70℃贮存温度-40～125℃五、技术指标精度±0.25%电源影响小于输出量程的0.01%/V负载影响可忽略不计温度影响±1.5%FS (补偿温度： 0～70℃)稳定性±0.25%FS/1年防护等级IP68六、安装智能雷达液位计主要由主机和传感器两部分组成。
Advanced Configuration May 2016Reference Manual00809-0100-4530, Rev DD C.5Probe End Projection Probe End Projection is used for two purposes:⏹Use the probe end echo as reference, in case the surface echo is lost, to calculate the surface echo position.⏹Use the probe end echo as reference when the surface echo is close to the probe end to enhance accuracy of the surface echo position.By using the Probe End Projection function, the device is capable of measuring the product level even if the surface echo is lost. The Probe End Projection is suited for challenging applications with very poor reflectivity (low dielectric constant). Due to the poor reflectivity of the product, situations may occur where the surface pulse is invisible to the transmitter at long measuring ranges.If the surface becomes invisible, the device will revert to use the probe end, and the most recently estimated value of the dielectric constant to calculate the surface. Once the surface reappears, the device will immediately use direct measurement on the surface again. The calculated surface value is less accurate than the value with direct measurement.When the microwaves emitted by the Rosemount 5300 Transmitter propagate through the product in the tank, the probe end echo appears to be located below the actual probe end. The apparent displacement of the probe end echo peak is a consequence of the reduced propagation speed of the measurement signal through the product compared to the speed through air. The displacement of the probe end pulse can be observed by using the Echo Curve Analyzer in the Rosemount Radar Master (see “Using the echo curve analyzer” on page 153).For products with very low dielectric constants the product surface level can be determined by comparing the actual probe end position as given by the Probe Length value, with the apparent position of the probe end echo peak. The difference is related to the properties of the product, i.e. the Dielectric Constant , and the distance D travelled by the measurement signal through the product, see Figure C-10.Advanced ConfigurationMay 2016Reference Manual 00809-0100-4530, Rev DDFigure C-10. The Probe End Projection FunctionNote It is important that the Probe Length and product Dielectric Constant are given with high accuracy.NoteThis function is only available for Liquid/solid product level measurement modes (i.e. not available for interface or fully submerged interface measurement modes) and a well defined probe end echo (i.e. ensure that the probe end/centering disc/weight is either always in contact with the tank wall or never in contact with the tank wall).C.5.1Guided Probe End Projection setupNote Assure that the Mounting Type, Probe Type, and Probe Length have been assigned correct values before configuring the Probe End Projection.Probe End Projection can be configured using a guide. When the tank is empty, the guided setup will be able to accurately calibrate probe end offset and probe end pulse polarity. You will be asked to insert an initial value for the Product DC. This is the value for the product dielectric constant that the device uses as a start point for estimation. This value must be as accurate to the actual value of the dielectric constant as possible.When the tank is filled, the guided setup will be able to estimate the Product DC. This valueis used as an initial value for future estimation of the Product DC.Apparent Probe End positionActual Probe End position∆, theAdvanced Configuration May 2016Reference Manual 00809-0100-4530, Rev DD For best performance, complete the guided setup with an empty tank and then a second time with a filled tank, but do not overwrite the empty tank calibration.Probe End Projection can be configured in RRM. This function can be reached from the Device Specific Configuration in the Guided Setup (if the configuration is recommended) or from the Advanced Configuration window, Probe End Projection tab. Click Guided Probe End Projection Setup to start the configuration.Figure C-11. Probe End Projection SetupIn a Field Communicator, the Device Specific Configuration is reached with sequence [2, 1, 7, 2] (if the configuration is recommended) or from the sequence: [2, 7, 2].Optional configurations DC Estimation Limit: This is a limit for the product dielectric constant estimation. The limit is a percentage, saying how much the estimated product DC is allowed to differ from the initial product DC value. If the estimation goes outside this limit, a warning will be ed Product DC: This is the estimated product dielectric constant that the device will use for Probe End Projection.Reset DC Estimation: Resets DC estimation to the configured initial value, forcing the device to start over estimating the product e Static Product DC: Check this setting if you do not want the device to estimate the product DC. This will force the device to use the configured initial product DC.。
