第 1 页DP4四位半智能电流、电压、欧姆表使 用 说 明 书目 录---------------2 -------------7五 端子接线-------------------8 第二章 操作说明------------------9 一 面板说明-------------------9 二 仪表的几种状态-------------11 三 操作说明-------------------111 上电自检-------------------112 参数设定-------------------122.1 参数设定概述----------------122.2 开锁------------------------162.3 报警------------------------162.4 小数点设定------------------172.5 调零------------------------172.6 输入量程设置----------------172.7 输入类型--------------------182.8 变送输出--------------------18 第三章功能说明---------------------19 一报警------------------------19二变送输出--------------------20 第四章通讯协仪---------------------2 一通讯规程-----------------21二回答命令格式-------------21三数据形式-----------------21四通讯指令-----------------22五仪表参数代码-------------23第 2 页第一章概述一概述4位半智能电流、电压、欧姆表采用当今最先进的ATMEL单片微机作主机，电流输入量程可任意设定，配合不同的互感器可满足各种测量量程的要求。
仪表可带上限、下限报警输出，可带0-10mA或4-20mA标准电流变送输出，并且采用模块化结构，用户可根据需要增减输出功能。
直流电流表使用步骤一、引言直流电流表是一种用来测量直流电流大小的仪器。
在进行电路实验或电器维修工作时，我们经常需要测量电流的大小，以确保电路或电器的正常运行。
直流电流表的使用方法相对简单，下面将介绍一下直流电流表的使用步骤。
二、准备工作在使用直流电流表之前，需要进行一些准备工作，以确保测量的准确性和安全性。
1.选择合适的直流电流表根据待测电流的范围选择合适的直流电流表。
直流电流表通常有不同量程的档位，选择一个与待测电流接近的档位，以提高测量的精确度。
2.连接电路将待测电路中的电流表连接到合适的位置。
通常情况下，直流电流表需要与测量电流的电路串联连接，以使电流通过电流表。
三、使用步骤以下是直流电流表的使用步骤：1.调零在进行测量之前，需要将直流电流表的指针调整到刻度零位。
这是为了消除仪表本身的误差，确保测量结果的准确性。
调零的方法可以根据不同的电流表而有所不同，一般可以通过旋转调整按钮或拨动开关来完成。
2.选择合适的档位根据待测电流的估计值，选择合适的档位。
如果待测电流较小，选择较小的档位，如果待测电流较大，选择较大的档位。
选择合适的档位可以确保测量结果的准确性，并避免损坏电流表。
3.连接电路将待测电流的电路与直流电流表连接。
通常情况下，将电流表的正极与电路的正极相连，负极与负极相连，以使电流顺利通过电流表。
4.读取电流值当电路连接好后，可以通过读取直流电流表上的刻度来获取电流的值。
注意，直流电流表的刻度通常是以安培(A)为单位的。
读取电流值时，应当注意刻度的精确度，避免读取错误。
5.关闭电路在完成测量后，应当及时关闭电路，以避免电流继续流过电流表而造成损坏。
四、注意事项在使用直流电流表时，需要注意以下几点：1.避免超过量程选择合适的档位是非常重要的，如果超过了电流表的量程，可能会导致电流表损坏。
因此，在选择档位时要根据待测电流的估计值，选择一个稍大一些的档位。
2.避免短路当连接电路时，要确保电路中没有短路现象发生。

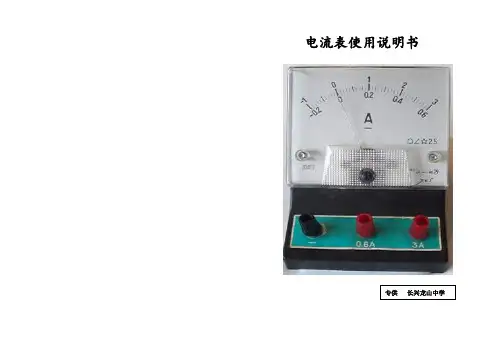

电流表使用说明书
专供长兴龙山中学
电流表使用说明书
【产品名称】电流表
【生产日期】2010年8月
【产地】浙江杭州
【产品用途】测量电路电流
【使用方法】
1．正确选择量程。
2．电流表串联在被测电路中。
3．使电流从电流表的“+”接线柱流进,“－”接线柱流出。
4．绝对不允许不经过用电器而把电流表直接连到电源两极。
【注意事项】
1．在使用电流表前，一定要先观察指针是否指在零刻度线上，如果没有，则需进行调零。
2．要看清电源的正负极，以便确定电流的方向。
3．连接电路时，开关一定要处于断开状态。
4．需要认清电流表的三个接线柱，因为在通常情况下，电流都是从电源的正极流出经过导线和用电器流入到电流表的正接线柱，从负接线柱流出，再流回电源的负极。
5．在不能确定电路中电流的大小时，我们往往先连好一接线柱，再用线头去试触量程大的接线柱，并注意观察指针偏转范围，如果偏转范围较小，就得使用小量程。
6．连好电路，检查没有错误，再闭合开关，待指针示数稳定后再进行读数。
7．实验完毕后，将开关断开。
简述直流电流表使用方法及注意事项直流电流表是一种测量电路中直流电流的仪器，它的使用方法和注意事项对于正确测量电流至关重要。
一、直流电流表的使用方法：1. 接线：首先需要将电流表的正负极正确地接入电路中。
正极一般与电源的正极相连，负极与电路中的负极相连。
如果接反，电流表会受到损坏。
2. 量程选择：根据待测电流的大小，选择合适的量程档位。
如果电流超过了量程上限，电流表将无法正常工作，甚至会发生损坏。
因此，选择合适的量程档位非常重要。
3. 调零：在测量之前，需要将电流表调零。
通过调整调零旋钮，使指针指向刻度零位。
这样可以消除表内的误差，确保测量结果的准确性。
4. 测量：在以上准备工作完成后，可以开始进行电流测量。
将待测电路的电流通过电流表，观察指针的位置，即可读取电流数值。
5. 记录：完成测量后，应及时记录测得的电流数值，以备后续参考或分析。
二、直流电流表的注意事项：1. 量程选择：选择合适的量程档位非常重要。
如果选择的量程过小，电流超过量程上限时，电流表会受到损坏；如果选择的量程过大，测量结果的精度会降低。
因此，在选择量程时要根据待测电流的大小合理选择。
2. 接线正确：电流表的正负极要正确接入电路中。
如果接反，电流表会受到损坏，同时也会影响测量结果的准确性。
3. 避免过载：在进行电流测量时，要注意避免电流过载。
如果电流超过了量程上限，电流表会损坏。
如果预估电流超过了量程上限，应选择更大的量程档位进行测量。
4. 注意安全：在进行电流测量时，要注意安全。
避免触碰带电部分，避免发生电击事故。
在测量高电压电路时，应采取相应的安全措施，如戴绝缘手套、绝缘鞋等。
5. 调零准确：调零是保证测量精度的关键步骤，应确保调零准确。
如果调零不准确，会导致测量结果偏差较大。
总结：直流电流表是一种测量直流电流的仪器，使用直流电流表需要注意量程选择、接线正确、避免过载、注意安全以及调零准确等方面。
正确使用直流电流表可以确保测量结果的准确性，同时也能保护仪器的安全使用。
直流电流表使用步骤
以下是使用直流电流表的基本步骤：
1. 了解测量范围：在使用直流电流表之前，确保了解它的测量范围。
选择一个适当的测量范围，以确保测量结果准确。
2. 准备测试电路：根据需要，在待测电路中插入直流电流表。
请注意，电流表应与电路串联连接，即电流通过电流表。
3. 断开电路：在进行连接之前，确保待测电路处于断开状态，以防止电流过大损坏电流表或引发危险。
4. 连接电流表：将电流表的正负引线分别连接到待测电路中的正负极。
确保连接牢固，避免出现松动或短路。
5. 设置测量范围：根据预估的电流大小，选择合适的测量范围。
通常，选择最接近待测电流值的测量范围，以提高测量的准确性。
6. 打开电路：打开待测电路，使电流开始流动。
同时，观察电流表上的指针或显示屏，记录测量值。
7. 读取测量值：等待电流稳定后，读取电流表上的测量值。
确保读取时准确对齐指针或记录显示屏上的数字。
8. 断开连接并关闭电路：完成测量后，断开直流电流表的连接，并关闭待测电路，以确保安全操作。
请注意，这是一般的使用步骤，具体的操作可能因不同的电流表型号和制造商而略有差异。
在使用直流电流表之前，请务必阅读并遵循该产品的用户手册和安全指南。
电流表使用说明书1.三个按键功能说明：①. “—”键：设定/确认/提取功能键。
该键的作用是进入仪表的设定状态、提取出原存的设定值，待新的设定值修改完成后再按该键确认修改有效并存入仪表内存，随即再提取出下一个设定值。
②. “∧”键：显示数据加1/显示窗口切换功能键。
在设定状态下单次按该键使数据加1；按住该键不动，显示值将快速增加，松手后停止。
在显示状态下（显示测量值）按该键切换显示窗口：测量值/上行程电流最大值/下行程电流最大值/百分比；1. “HA”灯“LA”灯都不亮显示测量值；2. “HA”灯亮显示上行程电流最大记录值；3. “LA”灯亮显示下行程电流最大记录值；4. HA”灯“LA”灯同时亮显示下行程电流最大值与上行程电流最大值的百分比。
③. “∨”键：显示数据减1/清零功能。
在设定状态下单次按该键使数据减1；按住该键不动，显示值将快速减少，松手后停止。
在显示状态下按住该键5——6秒等上下限灯同时亮后，则上行程电流最大记录值、下行程电流最大记录值、百分比值都同时被清零。
2.仪表参数的设定：在显示状态下按下“—”键显示窗将显示“C109”。
“C”是密码的提示符，“109”是密码的基数值，按“∧”和“∨”键将“109”修改成“123”，再按“—”键，即进入设定状态。
在此状态下可以修改百分比设定值和误差修正值，百分比设定值的提示符为“P”，误差修正值的提示符为“E”。
3.仪表的信号输入：仪表接收0—5A、上行程开关信号、下行程开关信号。
仪表以0—5A的电流输入值确定当前系统的电流值；当仪表接收到上行程开关信号后开始记录下行程电流最大值，当仪表接收到下行程开关信号后开始记录上行程电流最大值。
4.仪表的报警：当仪表的显示百分比值超过设定的百分比值时，仪表的百分比报警继电器中与高相通，“HA”灯闪亮；当仪表的显示百分比值低与设定的百分比值时，仪表的百分比报警继电器中与低相通，“HA”灯灭。
5.仪表量程和小数点的设定：按“—”键至出现“C109”，调成“C123”按“—”键至出现“E000”调成“E111”按“—”键至出现如下提示符含义如下：n-x：设小数点位数0，1，2，3。
DP4-DV 数显直流电压表|东崎 Toky4 位半直流电压表|DP4-PDV 数字带上下限设定直流电压公司名称： 深圳市鑫博恒业科技有限公司 发布日期： 2008-7-1 所 在 地： 东崎 TOKY 已获点击： 543 次 简单介绍： DP4-DV 数显直流电压表,东崎 Toky4 位半直流电压 表,DP4-PDV 数字带上下限设定直流电压表头,隔离变 送 4-20mA 输出可选,RS485 通讯可选,采样速度 2.5 次 ／秒,供电电源为 85-265V AC/DC.点击浏览大图【详细说明】 DP4-DV 数显直流电压表|东崎 Toky4 位半直流电压表|DP4-PDV 数字带上下限设定直流电压表头 特点 图片为带设定的 DP4P 系列电压/电流量程变比，电流变比自由设定 5 位拔码设定，高、中、低限三组继电器控制输出，操作简单 具有跟踪保持功能 具有零点校准功能 隔离变送 4-20mA 输出（可选） RS485 通讯可选 采样速度 2．5 次／秒供电电源为 85-265V AC/DC 可用于电子、机械等行业生产线自动检测用DP4-DV 数显直流电压表|东崎 Toky4 位半直流电压表|DP4-PDV 数字带上下限设定直流电压表头 选型说明DP4-DV 数显直流电压表|东崎 Toky4 位半直流电压表|DP4-PDV 数字带上下限设定直流电压表头 常用型号以下为常用规格，可以根据要求特殊订做型号规格 DP4-DV20 DP4-DV200 DP4-DV600 DP4-DV3K DP4-DV10K DP4I-DV20 DP4I-DV200 DP4I-DV600 DP4I-DV3K DP4I-DV10K量程 20V 200V 600V 3KV 10KV 20V 200V 600V 3KV 10KV分辨力 1mV 10mV 100mV 1V 1V 1mV 10mV 100mV 1V 1V互感器变比 直接输入 直接输入 直接输入 3K:100V 10KV:100V 直接输入 直接输入 直接输入 3K:100V 10KV:100V测量精度 ±0.2%F.S±3Digit ±0.2%F.S±3Digit ±0.2%F.S±3Digit ±0.2%F.S±3Digit ±0.2%F.S±3Digit ±0.2%F.S±3Digit ±0.2%F.S±3Digit ±0.2%F.S±3Digit ±0.2%F.S±3Digit ±0.2%F.S±3Digit最大允许输入 750V 750V 1000V 1000V 1000V 750V 750V 1000V 1000V 1000V注：如用户不需要带变送输出或带 RS485 通讯接口的仪表，选择没有"I“和_T_的型号即可。
目录注意 (1)一．简介 (2)二．电气符号 (3)三．技术规格 (3)四．仪表结构 (6)五．LCD显示 (7)七．操作方法 (7)1．开、关机 (7)2．调零 (8)3．测试 (8)4．数据保持、取消、存储、查阅、清除 (10)5．数据上传电脑 (11)八．电池更换 (12)九．装箱单 (13)注意感谢您购买了本公司的VICTOR140D直流/交流钳形漏电流表（汽车漏电流钳表），为了更好地使用本产品，请一定：——详细阅读本用户手册。
——严格遵守本手册所列出的安全规则及注意事项。
◆任何情况下，使用本仪表应注意安全。
◆注意本仪表面板及背板的标贴文字及符号。
◆当线路电压大于60VDC或30VAC，请小心使用。
◆开机测试前请先调零。
◆请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。
◆电池电压偏低，请及时更换电池，长时间不用本仪表，请取出电池。
◆更换电池，请注意电池极性。
◆使用、拆卸、维修本仪表，必须由有授权资格的人员操作。
◆由于本仪表原因，继续使用会带来危险时，应停止使用并封存，由有授权资格的机处理。
◆”危险标志，使用者必须依照指示进行安全操作。
◆一．简介VICTOR140D直流/交流钳形漏电流表又称汽车漏电流钳表、汽车暗电流钳表、汽车充电电流测试仪等，是专为测量汽车暗电流、漏电流等而精心设计制造的，采用CT及数字集成技术，非接触测量，无需断开线路，快速、安全、可靠。
仪表体积小、精度高、抗干扰能力强、全自动换档。
适用于汽车漏电流快速检测、功耗电流检测，能快速查找如线束断裂漏电、电器逃电、线路搭铁等故障，测量马达启动电流、发电机充电电流等。
广泛适用于汽车维修、汽车出厂检测、汽车配件生产检测、电信机房电流检测、电力检修、气象、油田检测等。
仪表具有数据保持、数据存储等功能，配备USB接口、通讯线和监控软件，可以通过电脑在线实时监控与历史查询，动态显示，有最大、最小、平均值指示，具有报警值设定及报警指示功能，具有历史数据读取、保存、打印等功能。
001.DP4电流电压表欧姆表使用说明书V1.02.1、主要特点²友好的人机界面，易学易用，操作快捷。
²采用开关电源适应85V-240VAC范围或者24VDC电源供电。
²模块化结构，灵活配置，方便升级。
²采用贴片技术(SMT)，设计更加简洁、轻巧。
²支持多种输入类型，现场配置灵活方便。
²热电偶、热电阻输入采用非线性修正，测量精度高，稳定性好。
2.2、技术指标●输入规格：交流电压,交流电流.直流电压,直流电流扩充规格：在保留上述输入规格基础上，允许用户指定一种额外输入规格（非线性输入可能需要提供分度表）●测量精度：0.2级●响应时间：≤0.5秒（设置数字滤波参数FiL=0时）●输出规格（模块化）：继电器触点开关输出：220VAC/3A、220VAC/0.8A可控硅无触点开关输出：100－240VAC/0.2A（持续），2A（20mS瞬时，重复周期大于5S）SSR电压输出：12VDC/30mA (用于驱动SSR固态继电器)可控硅触发输出：可触发5－500A的双向可控硅、2个单向可控硅反并联连接或可控硅功率模块线性电流输出：0－10mA或4－20mA 可定义●报警功能：上限、上上限、下限、下下限、正偏差、负偏差等6种方式，最多可输出3路●电源：85－240VAC，-15%，+10% / 50－60Hz；或24VDC/AC，-15%，+10%●电源消耗：≤5W●环境温度：0－50℃●环境湿度:＜85%RH2.3、型号定义仪表的型号定义如下：一：型号及含义DP 4—□□—□变送：缺省：无；V1：0-5V；V2：1-5V；A1：0-20mA；A2：4-20mA量程代号DV：直流电压；DA：直流电流；A V：交流电压；AA：交流电流R 欧姆表电流电压表欧姆表2.4、模块说明R1A 继电器常开（压敏电阻吸收）输出模块（容量：30VDC/0.8A ，220VAC/0.8A ） R1B 继电器常闭触点开关（压敏电阻吸收）输出模块（容量：30VDC/0.8A ，220VAC/0.8A ） R1C 继电器常开+常闭触点开关（压敏电阻吸收）输出模块（容量：30VDC/0.8A ，220VAC/0.8A ） R2A 大容量继电器常开触点开关（阻容吸收）输出模块（容量：30VDC/3A ，220VAC/3A ） R2B 大容量继电器常闭触点开关（阻容吸收）输出模块（容量：30VDC/3A ，220VAC/3A ） R2C 大容量继电器常开+常闭触点开关（阻容吸收）输出模块（容量：30VDC/3A ，220VAC/3A ） W 1可控硅无触点输出模块（容量：100－240VAC/0.2A ） G 固态继电器驱动电压输出模块（DC 12V/50mA 输出）K1单路可控硅过零触发输出模块（每路可触发5－500A 双向或二个反并联的单向可控硅） K2双路可控硅过零触发输出模块（每路可触发5－500A 双向或二个反并联的单向可控硅） I1光电隔离的可编程线性电流输出模块 S1 光电隔离RS485通讯接口模块 S2 光电隔离RS232通讯接口模块U1／U2／U3 隔离的5V/12V/24V 直流电压输出，可供外部变送器等传感器或其它电路使用，最大电流50mA例1、有一台仪表的型号是：DP4-AA500-R1C-R1A-I1-N-N-AC ，则它的配置如下：主机型号：DP4-AA500，交流500V 电流表 面板尺寸：96×96 mm报警输出：继电器常开+常闭触点开关输出模块 辅助输出1：继电器常开输出模块辅助输出2：光电隔离的可编程线性电流输出模块 辅助输出3：无 输入：温度 电源：85-240VAC二：直流电压表型号量程 分辨力 精度DP4-DV0.2 200mV 100uV ±0.2%F.S ±2Digit DP4-DV2 2V 1mV ±0.2%F.S ±2Digit DP4-DV20 20V 10mV ±0.2%F.S ±2Digit DP4-DV200 200V 100mV ±0.2%F.S ±2Digit DP4-DV600600V1V±1%F.S ±2Digit三：直流电流表型号量程 分辨力 分流器变比 精度DP4-DA0.0002200uA100nA直接输入±0.2%F.S ±2Digit辅助输出2：光电隔离的可编程线性电流输出模块 辅助输出3：无 输入：温度 电源：85-240VAC主机型号：DP4-AA500，交流500V 电流表面板尺寸：96×96 mm报警输出：继电器常开+常闭触点开关输出模块辅助输出1：继电器常开输出模块DP4-DA0.002 2mA 1uA 直接输入 ±0.2%F.S ±2Digit DP4-DA0.02 20mA 10uA 直接输入±0.2%F.S ±2Digit DP4-DA0.2 200mA 100uA 直接输入 ±0.2%F.S ±2Digit DP4-DA2 2A 1mA 直接输入 ±0.2%F.S ±2Digit DP4-DA20 20A 10mA 20A/75mV ±0.2%F.S ±2Digit DP4-DA30 30A 100mA 30A/75mV ±1%F.S ±2Digit DP4-DA50 50A 100mA 50A/75mV ±1%F.S ±2Digit DP4-DA100 100A 100mA 100A/75mV ±0.2%F.S ±2Digit DP4-DA150 150A 100mA 150A/75mV ±0.2%F.S ±2Digit DP4-DA200 200A 100mA 200A/75mV ±0.2%F.S ±2Digit DP4-DA300 300A 1A 300A/75mV ±1%F.S ±2Digit DP4-DA500 500A 1A 500A/75mV ±1%F.S ±2Digit DP4-DA1000 1000A 1A 1000A/75mV ±0.2%F.S ±2Digit DP4-DA1500 1500A 1A 1500A/75mV ±0.2%F.S ±2Digit DP4-DA2000 2000A 1A 2000A/75mV ±0.2%F.S ±2Digit 四：交流电压表型号 量程 分辨力 电压互感器变比 精度 DP4-AV200 200mV 100uV 直接输入±0.2%F.S ±2Digit DP4-AV2 2V 1mV 直接输入 ±0.2%F.S ±2Digit DP4-AV20 20V 10mV 直接输入±0.2%F.S ±2Digit DP4-AV200 200V 100mV 直接输入 ±0.2%F.S ±2Digit DP4-AV600 600V 1V 直接输入 ±0.2%F.S ±2Digit DP4-AV3K 3KV 10V 3KV/100V ±0.2%F.S ±2Digit DP4-AV10K 10KV 10V 10KV/100V ±0.2%F.S ±2Digit五：交流电流表型号 量程 分辨力 电压互感器变比 精度 DP4-AA0.2 200mA 100uA 直接输入±0.2%F.S ±2Digit DP4-AA5 5A 2mA 直接输入 ±0.2%F.S ±2Digit DP4-AA20 20A 10mA 20A/5A ±0.2%F.S ±2Digit DP4-AA50 50A 100mA 50A/5A ±1%F.S ±2Digit DP4-AA100 100A 100mA 100A/5A ±0.2%F.S ±2Digit DP4-AA150 150A 100mA 150A/5A ±0.2%F.S ±2Digit DP4-AA200 200A 100mA 200A/5A ±0.2%F.S ±2Digit DP4-AA500 500A 1A 500A/5A ±1%F.S ±2Digit DP4-AA1000 1000A 1A 1000A/5A ±0.2%F.S ±2Digit DP4-AA1500 1500A 1A 1500A/5A ±0.2%F.S ±2Digit DP4-AA2000 2000A 1A 2000A/5A ±0.2%F.S ±2Digit 六：欧姆表R0.020.01ΩR100100ΩR0.2 0.1ΩR1000 1000ΩR2 1ΩR20002000ΩR20 10ΩR40004000ΩR50 100ΩR8000 8000Ω说明：1：测量精度测试环境条件为：温度20±2℃相对湿度45-75%。
交直流电流钳使用说明书
1、在使用钳形电流表前应仔细阅读说明书，弄清是交流还是交直流两用钳形表。
2、被测电路电压不能超过钳形表上所标明的数值，否则容易造成接地事故，或者引起触电危险。
3、钳形表每次只能测量一相导线的电流，被测导线应置于钳形窗口中央，不可以将多相导线都夹入窗口测量。
4、钳形表测量前应先估计被测电流的大小，再决定用哪一量程。
若无法估计，可先用最大量程档然后适当换小些，以准确读数。
不能使用小电流档去测量大电流。
以防损坏钳型表。
5、钳型表钳口在测量时闭合要紧密，闭合后如有杂音，可打开钳口重全一次，若杂音仍不能消除时，应检查磁路上各接合面是否光洁，有尘污时要擦拭干净。
6、由于钳形电流表本身精度较低，在测量小电流时，可采用下述方法：先将被测电路的导线绕几圈，再放进钳形表的钳口内进行测量。
此时钳形表所指示的电流值并非被测量的实际值，实际电流应当为钳形表的读数除以导线缠绕的圈数。
7、维修时不要带电操作，以防触电。
DS822-D4+型称重显示器使用说明书杭州顶松自控设备有限公司（适用软件版本D4-084以上）✧汉字个性化打印：打印称重单时，可打印用户自己的单位名称；✧轴重计量：小秤能称大车；✧量程自动切换：大秤能称小车；✧交直流两用: 交流、直流平稳过渡；对电池有过充、过放电的保护，电池的使用寿命长；使用直流电时，仪表有自动关机功能；使用12V/3AH的铅酸电池，在接4只350欧传感器时约可使用20小时左右；（调低显示亮度可延长电池使用时间）✧更换仪表不需要重新标定:仪表之间的增益一致性优于0.005%✧最近10次超载记录✧既可用微型打印机、也可用大打印机（如松下1121等）;✧可直接检测传感器输出信号:该功能可应用于（1）检查传感器的连线是否有误，传感器是否损坏。
（2）当称重系统出故障时可帮助你区分是仪表的问题还是传感器或连线的问题✧可设置扣率或扣重;✧十分优越的称重精度: 分辨率达0.1uV杭州顶松自控设备有限公司Hangzhou Dingsong Automatic Instrutments Co;Ltd.电话(TEL)：0571-，传真(FAX)：0571- 邮编：地址：杭州市五常大道16号一、 主要功能和技术指标 3 二、 标定调试方法4 1) 传感器的连接 4 2) 测试传感器4 3) 参数设置 4 4) 标定零位6 5) 标定加载点6 6) 检查修改标率7 7) 存入标率 7 8) 调出标率7 三、 基本操作方法8 1) 开机、关机、充电8 2) 开机置零、按键置零 8 3) 去皮8 4) 日期和时间的设置 9 5) 数据记录的贮存 9 6) 打印 9 7) 数据记录的清除 10 8) 数据记录的检查10 9) 关于记忆皮重的输入方法11 10) 静态轴重计量11 11) 设置秤号、扣率（扣重）12 四、串口通讯方法13 1) 连接方法 13 2) 数据格式13 3) 串行口的连续发送方式 13 4) 串行通讯的指令方式 14 五、显示器的自检功能15 六、特殊显示和出错处理16 七、密码管理方法16 八、特殊功能17目 录DING SONGDS822-D4+型称重显示器的主要功能：1、个性化打印：打印称重单时，可打印用户自己的单位名称。
正确使用直流电流表的方法
1、观看电压表的指针是否在零线上，若不在零线上，可用螺丝刀调整表盘下的调整螺母，使指针指在零线上。
2、估量被测电压的大小，选择合适量程的电压表，所测电压值约等于量程的70%时，测量效果最好，假如估量不出被测电压的值的大小，可从最大量程试起。
3、选好量程后，把电压表并联在所测电压路的两端，让电流从“+”线接线柱流入，从“－”接线柱流出，假如把电压表的“+”、“－”接线柱接反了，电压表的指针将向相反方向摇摆，这样不但不能测出电压的大小，还有可能打坏电压表的指针。
4、把直流电压表正确接入电路中，不要急于闭合开关进行测量，应用开关的动触头去试触开关的静触头，同时观看电压表的指针。
假如电压表指针不动，说明电路中有开路处，应检查一遍电路的连接状况，尤其是接线柱处是否接触良好。
假如电压表指针反向偏转，说明电压表的“+”、“－”接线柱接反了，应重接一遍。
假如电压表指指针偏转过大，超过了所选量程的最大值，说明所选量程小，应换一个较大的量程。
假如电压表指针偏转过小，甚至都不到一个小格，说明所选量程大，应换一个较小的量程。
应等电压表指针稳定后再去读数，读数时应让视线通过指针跟刻度盘垂直，现在有些电压表改用液晶显示，给读数带来了较大的便利。
电压表可以直接接在电源两极上测电源的电压，电源在工作时，给电路两端供应肯定的电压值，随着使用时间
延长，供应的电压值会有所减小，所以常把电压表直接接在电源两极上测出电源供应的电压值。
5、假如是沟通电压表，则不必区分正负极，只选择量程即可。
