智能数显电流表说明书

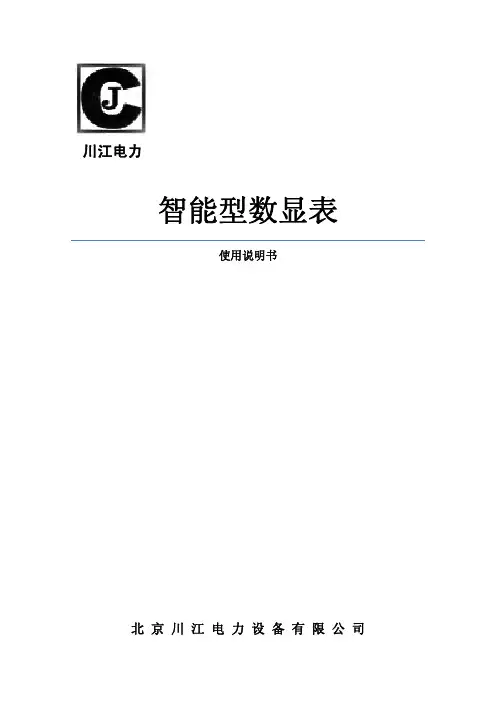

川江电力智能型数显表使用说明书北 京 川 江 电 力 设 备 有 限 公 司一、概述CJ数显表系列包括普通型和智能型两大类，普通数显表主要以测量显示单相或三相电压、电流、频率、功率、功率因数等常用电力参数为主，也可以作直流电压电流信号测量用；智能型则是在普通型基础上增加RS-485接口及模拟量变送输出功能。

CJ系列数显表作为数显电测仪表的新一代产品，具有以下的特点：1）、显示倍率通过面板上按钮操作，随时可以任意设置，使用非常方便灵活；2）、适用范围广、组合功能强，可以测量常用参数的任意组合；3）、采用16位高精度AD进行数字采样；真有效值测量电压电流，精度等级高；产品命名意义：辅助代号：K 带开关量显示说明：1 单相显示 4 三相显示X 普通数显表 K 智能数显表外形尺寸：1：160×80 2：120×120功能代号：U-电压 I-电流U3-三相电压I3-三相电流 UI-电压电流组合U2-二路电压 UI3-三相电压电流组合PQ-三相功率 H-功率因数公司代号二、通用指标指标精度等级 0.2级、0.5级；频率±0.2Hz显示四位一体LED 显示；显示数据更新时间：约1 秒标称输入电流AC:1A、5A；DC4-20mA；或根据客户要求定制； 电压AC:100V、220V、380V、660V；DC75mV过量程持续：1.2 倍，瞬时：电流10 倍/5秒，电压2 倍/10 秒输入频率40Hz~65Hz辅助电源 AC（DC）85~265V电源功耗<3VA隔离耐压电源与输入为AC2kV/1min绝缘电阻≥100MΩ温度工作：－15～+60℃ 存储 －30～+70℃湿度93%RH，不结露，无腐蚀性气体场所环境海拔≤2000m三、产品规格外形型号面框尺寸屏装配合尺寸开孔尺寸安装总长备注D型 48×48 44.5×44.5 44.5×44.5 76A型 72×72 66×66 67×67 713型 83×83 75×75 76×76 719型 96×96 90×90 91×91 712型 120×120 110×110 111×111 711型 160×80 150×75 151×71 71四、外型尺寸及接线方式D型A型3型9型2型注：1、标有“*”的为电流进线端；2、频率表接线请参考单相电压表；2、组合表接线图参考功率表。

一、概述AOB19系列数显电压、电流表使用说明书三、技术参数二、型号定义AOB19-□□□□□1.1用途AOB194U 、AOB195U 、AOB194I 、AOB195I 系列数显仪表为新一代可编程智能电压、电流表，主要用于对电气线路中的交流或直流电压、电流进行实时测量与指示，并通过RS485接口或模拟量变送输出接口对被测电量数据进行远传。

1.2功能特点●采用模块化设计方式，全SMT 生产工艺●电压、电流测量显示范围(或互感器倍率)可自由设置●一路模拟量变送输出功能（可选），输出可任意编程设置为0～10mA 、0～20mA 、4～20mA●一路上下限报警输出或两路开关量遥控输出功能（可选），报警动作延迟时间可在0~60s 范围内任意设置●RS485通讯输出功能（可选），采用标准MODBUS-RTU 通讯规约●可同时具备一路模拟量变送、一路上下限报警和RS485通讯输出功能●两路或四路开关量输入状态检测功能（可选）,配合RS485通讯实现开关状态的"遥信"与"遥测"●最大最小值查看功能:KR2;KR4K ：继电器触点输出 B ：模拟量变送输出RS4RS RS N ：继电器触点输出+模拟量变送输出+RS485通讯接口仪表外形选择：4：单相交流信号输入5：直流信号输入安装式数字电表系列产品代号开关量输入无：无开关量输入检测功能；：两路开关量输入：四路开关量输入显示方式选择：1:数码管显示输出方式选择：X ：显示仪表，无输出功能T:85通讯接口 S ：继电器触点输出+485通讯接口 D ：模拟量变送输出+485通讯接口1：16槽形、2：42方形、3：6方形、4：46槽形、5：96×48槽形、 7：72×72方形、8：48×48方形、9：96×96方形仪表类型选择：I 表示电流表U 表示电压表信号接入方式选择：3.1交流电压表测量范围：AC 0～660V(直接测量)～（外附电压互感器，量程可测量3.2直流电压表测量范围：DC 0～660V (直接测量)3.3交流电流表测量范围：AC 0～6A(直接测量)～电流可测量3.4直流电流表测量范围：DC 0～±6A (直接测量)DC -1999～+9999A （外附*/75mV 分流器、量程可测量设定）3.5%FS 6采样速率：3.73.810.10.010.00193.10AC/85264V 50/60Hz 3.1133.12HHHH L LLL 3.13AC250V/223.14DC010mA 020mA 420mA 0.5%FS,3.155003.167环境：温度～℃，湿度≤85%RH 的无腐蚀性场合AC 09999kV */100V 在范围内任意编程设定）AC 09999A （外附*/5A 互感器，量程在范围内任意编程设定）在范围内任意编程准确度：±0.5±1个字3.约3次/s测量显示方式：平均值测量，四位LED 数码管有效值显示显示分辨力：可自由设置为、、、3.输入回路功耗：电流＜0.5VA 、电压＜1VA 辅助电源：DC ～辅助电源功耗：VA溢出指示：显示字符“”报警输出：上下限报警同一继电器输出，触点容量A 、DC30V/A变送输出：可自由设置为～、～或～，准确度±与信号输入及辅助电源端口之间电气隔离变送输出负载电阻：≤Ω通讯接口：RS485串行通讯，采用MODBUS_RTU 通讯规约3.1工作-1050＜或“”-16槽形42方形6方形46槽形96×48槽形72×72方形48×48方形96×96方形宽9672801209648160120高96728060484880120宽9268761169245152112高92687656454576112安装开孔尺寸仪表外形高9167751159044150110深91677555444475110宽80808080100100壳体尺寸面框尺寸10080四、安装与接线4.1外形与安装开孔尺寸单位：mm4.2安装方法根据仪表外形尺寸在上表中选择对应的开孔尺寸，在安装屏面上开一个孔，仪表嵌入安装孔后将两个夹持件放入仪表壳体的夹持槽内，用手推紧即可。

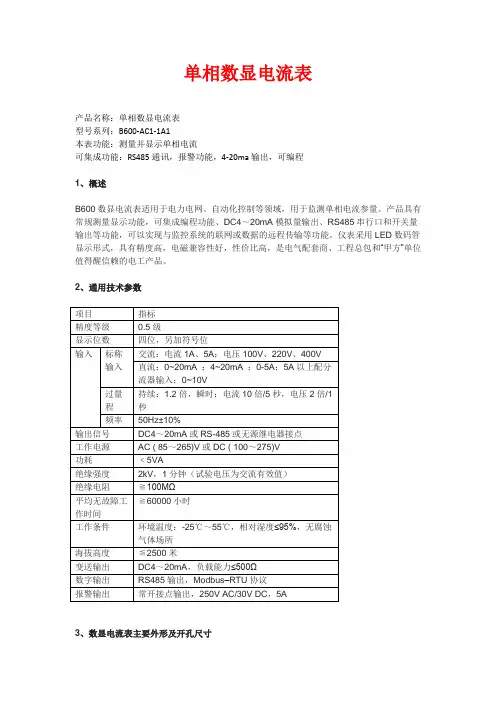

单相数显电流表产品名称：单相数显电流表型号系列：B600-AC1-1A1本表功能：测量并显示单相电流可集成功能：RS485通讯，报警功能，4-20ma输出，可编程1、概述B600数显电流表适用于电力电网、自动化控制等领域，用于监测单相电流参量。

产品具有常规测量显示功能，可集成编程功能、DC4～20mA模拟量输出、RS485串行口和开关量输出等功能，可以实现与监控系统的联网或数据的远程传输等功能。

仪表采用LED数码管显示形式，具有精度高，电磁兼容性好，性价比高，是电气配套商、工程总包和“甲方”单位值得醒信赖的电工产品。

2、通用技术参数3、数显电流表主要外形及开孔尺寸4、订货须知订购请标明仪表完整型号及数量，工作电源及额定输入参数，若为简易型数显仪表，还需提供CT或PT变比。

例如：B600-AC6-3V2三相交流电压表2只，工作电源：AC220V，输入：5A ；B600-AC6-3A2三相交流电流表2只，工作电源：AC220V，输入：5A ；B600-AC1-1A1D单相交流电流表2只，工作电源：AC220V，输入：5A ，CT变比100/5 ；B600-AC6-3AV1三相交流电流电压组合表2只，工作电源：AC220V，输入：5A/380V ；B600-AC1-1Y2功率因数表2只，工作电源：AC220V，输入：5A/100V ；B600-DC5-1A1直流电流表2只，工作电源：AC220V，输入：4-20mA，显示0-50Hz。

三相数显电流表产品名称：三相数显电流表型号系列：B600-AC6-3A1本表功能：测量并显示单相电流可集成功能：RS485通讯，报警功能，4-2ma输出，可编程名称三相交流电流表型号B600-AC6-3A3主要功能测量并显示单相交流电流值，CT变比可设可集成功能带一路开出（报警），RS485通讯，带4~20mA输出显示方式数码管显示标准输入5A/1A精确度0.5级正常工作温度-15~55摄氏度外形尺寸96*96*102开孔尺寸92*92该系列其他尺寸111*111 67*67 45*451、概述B600利亿达数显电流表适用于电力电网、自动化控制等领域，用于监测单相电流参量。

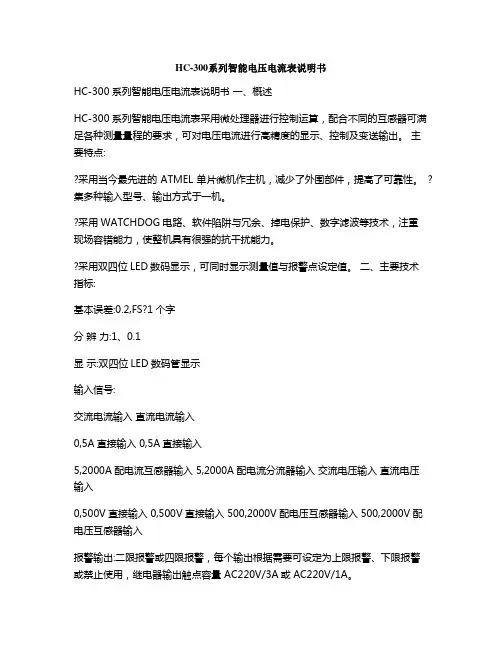

HC-300系列智能电压电流表说明书HC-300系列智能电压电流表说明书一、概述HC-300系列智能电压电流表采用微处理器进行控制运算，配合不同的互感器可满足各种测量量程的要求，可对电压电流进行高精度的显示、控制及变送输出。

主要特点:?采用当今最先进的ATMEL单片微机作主机，减少了外围部件，提高了可靠性。

?集多种输入型号、输出方式于一机。

?采用WATCHDOG电路、软件陷阱与冗余、掉电保护、数字滤波等技术，注重现场容错能力，使整机具有很强的抗干扰能力。

?采用双四位LED数码显示，可同时显示测量值与报警点设定值。

二、主要技术指标:基本误差:0.2,FS?1个字分辨力:1、0.1显示:双四位LED数码管显示输入信号:交流电流输入直流电流输入0,5A直接输入 0,5A直接输入5,2000A配电流互感器输入 5,2000A配电流分流器输入交流电压输入直流电压输入0,500V直接输入 0,500V直接输入 500,2000V配电压互感器输入 500,2000V配电压互感器输入报警输出:二限报警或四限报警，每个输出根据需要可设定为上限报警、下限报警或禁止使用，继电器输出触点容量 AC220V/3A或AC220V/1A。

变送输出:4,20mA(负载电阻?500Ω)、0,10mA(负载电阻?1000Ω) 1,5V、0,5V(负载电阻?200KΩ)通讯输出:接口方式——隔离串行双向通讯接口RS485/RS422/RS232/Modem波特率——300,9600bps内部自由设定电源:开关电源 85,265VAC功耗:4W环境温度:0,50?环境湿度:<85,RH面板尺寸: 160mm×80mm、96mm×96mm、96mm×48mm、72mm×72mm三、型号说明型谱说明智能电压、电流表 HC-,00横式160×80×125 mm A 外型尺寸方式96×96×110 mm BHC-300系列智能电压电流表说明书横式96×48×110 mm C竖式48×96×110 mm C/S方式72×72×110 mm D报警点数 B0无报警输出;B1-B4，1-4点报 B? 警4-20mA输出 X10-10mA输出变送输 X2X3 1-5V输出出 X4 0-5V输出微型打印机 P 通讯输出R 串行通讯RS232S 串行通讯RS485交流电压输入，内记入输入量程AV 输入信号DV 直流电压输入，内记入输入量程AA 交流电流输入，内记入输入量程DA 直流电流输入，内记入输入量程四、操作说明(一)面板说明HA-HA报警灯LA-LA报警灯OUT-输出指示灯COM- 通讯指示灯PV-测量值显示窗SV-设定值显示窗(二)上电自检?按仪表的端子接线图连接好仪表的电源、输入、输出、报警等接线。

PMAC625/PMAC625H 三相交流智能数显仪表说明书Installation & Operation ManualV2.0安全注意事项危险和警告⏹本设备只能由专业人士进行安装。

⏹对于因不遵守本手册的说明而引起的故障，厂家将不承担任何责任。

触电、燃烧或爆炸的危险⏹设备只能由取得资格的工作人员才能进行安装和维护。

⏹对设备进行任何操作前，应隔离电压输入和电源供应，并且短路所有电流互感器的二次绕组。

⏹要用一个合适的电压检测设备来确认电压已切断。

⏹在将设备通电前，应将所有的机械部件，门和盖子恢复原位。

⏹设备在使用中应提供正确的额定电压。

不注意这些预防措施可能会引起严重伤害。

目 录一、PMAC625/PMAC625H技术规格参数 (5)二、PMAC625/PMAC625H外形和安装尺寸 (7)三、PMAC625低压三相交流智能数显仪表订货说明 (8)四、PMAC625H高压三相交流智能数显仪表订货说明 (9)五．PMAC25低压三相交流智能数显仪表型号列表 (10)六．PMAC625H高压三相交流智能数显仪表型号列表 (12)五、PMAC625/PMAC625H显示及按键操作说明 (13)六、通讯协议 (19)七、附录 (24)1. PMAC625/PMAC625H端子定义 (24)2. PMAC625/PMAC625H典型接线图 (25)概 述PMAC625/PMAC625H三相交流智能数显仪表, 广泛适用于各行业供配电场所、能源管理、自动化以及智能化网络监控系统等。

PMAC625系列仪表适用于220/380V低压系统，PMAC625H系列仪表适用于6KV（含6KV）以上高压系统。

产品提供电压、电流、有功功率、无功功率、功率因数、频率、有功电度、无功电度等电参数的组合测量，扩展两路外部有源开关量输入与控制开关动作的两路继电器报警输出功能，通过RS485/MODBUS总线通讯，对仪表进行组网管理，实现自动控制。

智能电压电流表使用说明书特点：1、安装的注意事项1/12页1、一台仪表具有最多三个输入量程选择2、具有测量显示、报警输出、变送输出、通信等功能3、两个DI输入，两个DO输出功能可供选择4、本产品使用于工业机械、机床及相关设备中的电压或电流监测5、交流直流有效值测量，当直流测量时可选择极性显示6、经济实用，操作简便a、为了不使热量饱和，请开足够的通风空间。

b、请考虑到配线、保养环境等，请确保本产品上下方有50mm以上的空间。

c、请避免安装在发热量大的机器（如：加热器、变压器、半导体操作器、大容量的电阻）的正上方。

d、周围环境50℃以上时，请用强制风扇或冷却机等冷却，但是不要让冷却了的空气直接吹到本产品。

e、为了提高抗干扰性能和安全性，请尽量远离高压机器、动力机器进行安装。

f、高压机器与本产品不要在同一个盘内安装。

g、本产品与动力线距离应大于200mm以上。

h、动力机器请尽量拉开距离安装。

2）在全部配线完成之前，请不要接通电源。

否则可能导致触电、火灾、故障。

3）不要在产品记载规格要求范围之外使用。

否则可能导致火灾、故障。

4）不要使用在有易燃、易爆气体的场所。

5）上电后不要触摸电源端子等高电压部位。

否则有触电的危险。

6）不要拆卸、修理及改造本产品。

否则可能导致触电、火灾、故障。

1）本产品使用于以下环境标准：（IEC61010-1）[过电压分类Ⅱ、污染等级2]2）请在以下产品周围环境、温度、湿度及环境条件的范围内使用：温度：0～50℃；湿度：45～85%RH;环境条件：室内保用，海拔高度小于2000m。

3）请避免使用在以下场所：a、因温度变化激剧，有可能结露的场所b、产生腐蚀性气体、可燃性气体的场所c、直接振动或有可能冲击本产品的场所d、有水、油、化学品、烟雾、蒸气的场所e、尘埃、盐分、金属粉末多的场所f、杂波干扰大，容易发生静电、磁场、噪声的场所g、空调或暖气的气流直接吹到的场所h、阳光直接照射的场所i、由于辐射等有可能产生热积累的场所1）本产品不得使用在原子能设备以及与人命相关的医疗器械等方面。
