安装式系列电流表电压表使用说明书

IPM910B系列单相数字式智能电表用户说明书IPM910B-MIPM910B-VIPM910B-IIPM910B-M-PLUS危险和警告本设备只能由专业人士进行安装，对于因不遵守本手册的说明所引起的故障，厂家将不承担任何责任。

触电、燃烧或爆炸的危险⏹设备只能由取得资格的工作人员才能进行安装和维护。

⏹对设备进行任何操作前，应隔离电压输入和电源供应，并且短路所有电流互感器的二次绕组。

⏹要用一个合适的电压检测设备来确认电压已切断。

⏹在将设备通电前，应将所有的机械部件，门和盖子恢复原位。

⏹设备在使用中应提供正确的额定电压。

不注意这些预防措施可能会引起严重伤害。

本说明书版权属深圳市西研科技有限公司所有，未经书面许可，不得复制，传播或使用本文件及其内容，违犯者将要对损坏负责。

深圳市西研科技有限公司保留所有版权。

我们已经检查了本手册关于描述硬件和软件保持一致的内容。

由于不可能完全消除差错，所以我们不能保证完全的一致。

本手册中的数据将定期审核，并在新一版的文件中做必要的修改，欢迎提出修改建议。

以后版本中的变动不再另行通知。

目录1.装置简介 (1)1.1.概述 (1)1.2.基本功能一览表 (1)2.额定参数 (2)3.性能指标 (2)4.结构外观与安装 (3)4.1.外观 (3)4.2.安装步骤 (4)4.3.结构尺寸 (4)4.4.安装注意事项 (4)4.5.端子图 (4)5.典型接线图 (6)5.1.电压电流输入接线 (10)5.2.通信接线 (11)5.3.DI的连接 (11)6.操作说明 (12)6.1.按键说明 (12)6.2.测量显示 (13)7.参数设置 (14)8.售后服务承诺 (16)8.1.质量保证 (16)8.2.装置升级 (16)8.3.质保限制 (16)9.通信协议 (17)1. 装置简介1.1. 概述IPM910B系列单相数字式智能电表，以工业级微处理器为核心，处理速度高，具有很高的性价比。

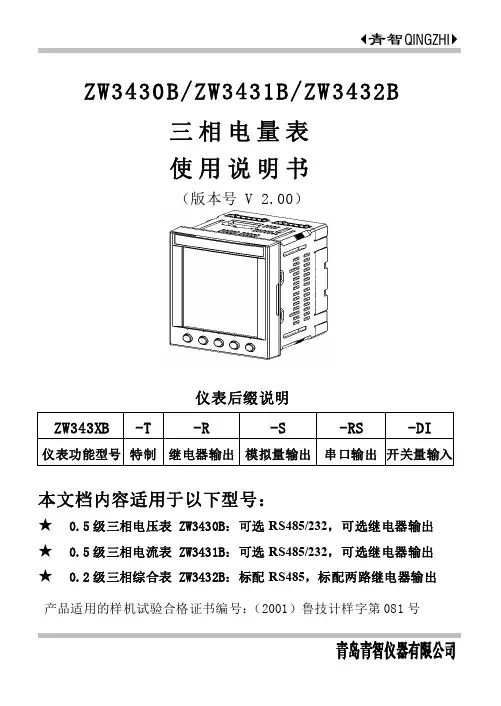

ZW3430B/ZW3431B/ZW3432B三相电量表使用说明书（版本号 V 2.00）仪表后缀说明ZW343XB -T -R -S -RS -DI仪表功能型号 特制 继电器输出 模拟量输出 串口输出 开关量输入本文档内容适用于以下型号：★0.5级三相电压表 ZW3430B：可选RS485/232，可选继电器输出★0.5级三相电流表 ZW3431B：可选RS485/232，可选继电器输出★0.2级三相综合表 ZW3432B：标配RS485，标配两路继电器输出产品适用的样机试验合格证书编号：（2001）鲁技计样字第081号目 录第1章 产品概述 (1)1.1产品外观描述 (1)1.2 产品主要特性 (3)1.3 产品主要技术参数 (4)1.4 引用标准 (7)1.5 产品固件版本 (7)第2章使用前的准备 (8)2.1 安全注意事项 (8)2.2 使用前的准备 (8)2.3开机信息说明 (10)2.4其它注意事项 (10)第3章 产品安装指南 (11)3.1产品安装尺寸 (11)3.2产品安装方法 (12)第4章 产品接线指南 (14)4.1 相关内容描述 (14)4.2 产品接线图 (14)第5章产品通讯指南 (24)5.1 关于RS-485通讯 (24)5.2 通讯接线方式 (24)第6章菜单操作指南 (26)6.1操作显示界面图 (26)6.2 ZW3430B/ZW3431B查看操作 (28)6.3 ZW3432B查看操作 (31)6.4 设置操作 (35)6.5 查看仪表信息 (40)第7章 报警控制 (41)7.1 关于报警 (41)7.2 报警设置 (41)7.3 报警示例及注意事项 (41)第8章 装箱清单及产品维护 (44)8.1 装箱清单 (44)8.2 注意事项及产品维护 (45)第1章 产品概述1.1产品外观描述编号 名称 说明1 电压输入端子 待测量电压输入2 继电器输出端子 两组继电器常开常闭 触点输出3 工作电源端子 仪表工作电源输入4 扩展I/O 口连接端子 扩展功能端口5 RS-485 通讯端子 可通过RS-485总线通讯组网6 电流输入端子 待测量电流输入7 标牌 上面有对端子的定义8 软按键 实现对仪表的操作9 显示区域用于显示数据和符号 10产品型号标贴标明产品型号 9 8101.1.1 ZW3430B/ZW3431B/ZW3432B三相电量表显示数据位置在仪表头，接线端子位置在仪表尾，产品标签中记录仪表的重要信息。

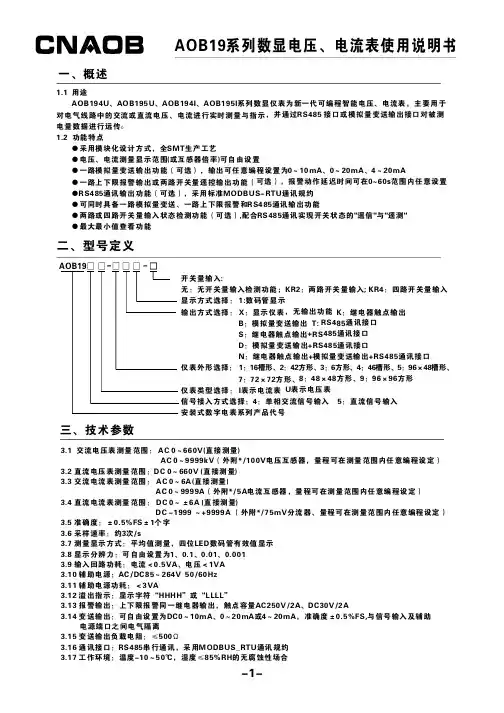

一、概述AOB19系列数显电压、电流表使用说明书三、技术参数二、型号定义AOB19-□□□□□1.1用途AOB194U 、AOB195U 、AOB194I 、AOB195I 系列数显仪表为新一代可编程智能电压、电流表，主要用于对电气线路中的交流或直流电压、电流进行实时测量与指示，并通过RS485接口或模拟量变送输出接口对被测电量数据进行远传。

1.2功能特点●采用模块化设计方式，全SMT 生产工艺●电压、电流测量显示范围(或互感器倍率)可自由设置●一路模拟量变送输出功能（可选），输出可任意编程设置为0～10mA 、0～20mA 、4～20mA●一路上下限报警输出或两路开关量遥控输出功能（可选），报警动作延迟时间可在0~60s 范围内任意设置●RS485通讯输出功能（可选），采用标准MODBUS-RTU 通讯规约●可同时具备一路模拟量变送、一路上下限报警和RS485通讯输出功能●两路或四路开关量输入状态检测功能（可选）,配合RS485通讯实现开关状态的"遥信"与"遥测"●最大最小值查看功能:KR2;KR4K ：继电器触点输出 B ：模拟量变送输出RS4RS RS N ：继电器触点输出+模拟量变送输出+RS485通讯接口仪表外形选择：4：单相交流信号输入5：直流信号输入安装式数字电表系列产品代号开关量输入无：无开关量输入检测功能；：两路开关量输入：四路开关量输入显示方式选择：1:数码管显示输出方式选择：X ：显示仪表，无输出功能T:85通讯接口 S ：继电器触点输出+485通讯接口 D ：模拟量变送输出+485通讯接口1：16槽形、2：42方形、3：6方形、4：46槽形、5：96×48槽形、 7：72×72方形、8：48×48方形、9：96×96方形仪表类型选择：I 表示电流表U 表示电压表信号接入方式选择：3.1交流电压表测量范围：AC 0～660V(直接测量)～（外附电压互感器，量程可测量3.2直流电压表测量范围：DC 0～660V (直接测量)3.3交流电流表测量范围：AC 0～6A(直接测量)～电流可测量3.4直流电流表测量范围：DC 0～±6A (直接测量)DC -1999～+9999A （外附*/75mV 分流器、量程可测量设定）3.5%FS 6采样速率：3.73.810.10.010.00193.10AC/85264V 50/60Hz 3.1133.12HHHH L LLL 3.13AC250V/223.14DC010mA 020mA 420mA 0.5%FS,3.155003.167环境：温度～℃，湿度≤85%RH 的无腐蚀性场合AC 09999kV */100V 在范围内任意编程设定）AC 09999A （外附*/5A 互感器，量程在范围内任意编程设定）在范围内任意编程准确度：±0.5±1个字3.约3次/s测量显示方式：平均值测量，四位LED 数码管有效值显示显示分辨力：可自由设置为、、、3.输入回路功耗：电流＜0.5VA 、电压＜1VA 辅助电源：DC ～辅助电源功耗：VA溢出指示：显示字符“”报警输出：上下限报警同一继电器输出，触点容量A 、DC30V/A变送输出：可自由设置为～、～或～，准确度±与信号输入及辅助电源端口之间电气隔离变送输出负载电阻：≤Ω通讯接口：RS485串行通讯，采用MODBUS_RTU 通讯规约3.1工作-1050＜或“”-16槽形42方形6方形46槽形96×48槽形72×72方形48×48方形96×96方形宽9672801209648160120高96728060484880120宽9268761169245152112高92687656454576112安装开孔尺寸仪表外形高9167751159044150110深91677555444475110宽80808080100100壳体尺寸面框尺寸10080四、安装与接线4.1外形与安装开孔尺寸单位：mm4.2安装方法根据仪表外形尺寸在上表中选择对应的开孔尺寸，在安装屏面上开一个孔，仪表嵌入安装孔后将两个夹持件放入仪表壳体的夹持槽内，用手推紧即可。

电压表电流表的使用方法
电压表和电流表是电子测量仪器的常用工具。

它们用于测量电路中的电压和电流。

电压表测量电路的电势差，通常以伏特为单位，而电流表测量电路中的电流强度，通常以安培为单位。

以下是电压表和电流表的使用方法：
1. 连接电路：将电压表或电流表的正极与电路中的正极连接，
将负极连接于电路中的负极。

如果是测量电压，将电压表的电压量程调整到比测量电压更大的范围，如果是测量电流，则需要将测量电流通过电流表时必须将电流表串联在电路中。

2. 读取测量值：当电路连接完成后，您可以读取电压表或电流
表的测量值。

注意，电压表的读数应该与电路不连接时的电压值相同，而电流表的读数应该与电路的电流值相同。

如果您发现测量值不正确，可能需要检查电路的连接或更换电池。

3. 断开电路：在使用完电压表或电流表后，必须断开电路的连接，以免对电路造成损坏或对仪器本身产生影响。

拓展：
除了以上的使用方法之外，电压表和电流表还有一些注意事项： 1. 选择正确的量程：在使用电压表和电流表时，必须选择正确
的量程，否则会损坏仪器或导致不准确的测量结果。

2. 避免过载：在使用电压表和电流表时，必须避免过载。

如果
电压或电流超过仪器的额定值，会导致仪器损坏或不准确的测量结果。

3. 正确的使用方法：在使用电压表和电流表时，必须遵循正确
的使用方法。

例如，使用电压表时，必须注意不要将正极和负极接反，否则会导致仪器短路。

总之，电压表和电流表是电子测量仪器中不可或缺的工具，正确的使用方法和注意事项将有助于确保正确的测量结果和仪器的持久使用。

使用说明书三相数显电压、电流表使用说明书安装、使用产品前,请阅读使用说明书一、技术参数1.1 测量范围1.1.1 三相数显电压表直接测量：AC0~600V外附装置：AC0~9999KV(外附 */100V电压互感器)1.1.2 三相数显电流表直接测量：AC0~10A外附装置：AC0~9999A(外附 */1A、5A电流互感器)1.2 准确度：±0.5%FS±1个字1.3 采样速率：约1次/s1.4 显示方式：三排四位LED数码管有效值显示1.5 显示分辨力：末位数一个字1.6 输入回路功率：每相<0.5VA1.7 供电电源：AC 220V±10%,50/60Hz(其他值时请在订货时说明)1.8 供电电源功耗：<3VA1.9溢出指示：显示字符“HHHH”1.10 报警输出：上下限报警采用两组继电器输出，触点容量AC250V/2A，DC30V/2A1.11变送输出：可设置为DC0~20mA或DC4~20mA，准确度±0.5%FS，与信号输入及供电电源端口之间电气隔离1.12 变送输出负载电阻：≤500Ω1.13通讯接口：RS485串行通讯，采用MODBUS_RTU1.14 工作环境：温度 -10~50°C,湿度≤85%RH的无腐蚀性气体场合注:通讯输出、报警输出、变送输出为附加功能，订货时用户须加以说明。

二、安装与接线仪表外形面框尺寸壳体尺寸安装开孔尺寸120×120方形96×96方形80×80方形72×72方形48×48方形1201209696808072724848宽高深宽宽高高1101109090747466664444939393938311111192927676686845452.1 安装开孔尺寸(单位:mm)2.2 安装方法根据仪表尺寸在上表中选择对应的安装开孔尺寸，在安装屏上开一个孔，将仪表嵌入孔内，四个夹持件放入仪表壳体的夹持槽内，用手推紧即可。

安装式模拟指示交流、 直流电流电压测量仪表使用说明书符合标准：GB/T 7676.1～2安装、使用产品前，请仔细阅读 使用说明书并妥善保管、备用1适用范围本系列仪表中交流电流、电压表适用于50Hz交流电路中电流、电压的测量；直流电流、电压表适用于直流电路中电流、电压的测量。

除单独使用外，主要为交流、直流输配电站、电网等电力系统和各种开关柜、电源柜、控制柜、补偿柜等电器装置作仪表盘配套使用。

2 结构特征交流仪表采用磁电系测量机构，配以AC/DC测量电路，构成整流系仪表。

直流仪表由磁电系测量机构及测量电路构成。

3 工作原理整流系仪表：被测交流电压或电流，经测量线路转换成直流信号，此信号流经测量机构动圈时，在永久磁铁磁场的作用下产生转动力矩，动圈带动指针偏转，当与游丝的反作用力矩平衡时，指示出被测量值。

直流仪表：被测直流电压或电流，经测量电路转换成测量机构可承受的直流电流信号，此信号流经动圈产生的磁场与固定永久磁铁的磁场相互作用产生转动力矩，动圈带动指针偏转，当与游丝的反作用力矩平衡时，指针在标度盘上指示出被测量值。

4 主要技术参数仪表性能符合GB/T 7676.1《直接作用模拟指示电测量仪表及其附件定义和通用要求》、GB/T 7676.2《直接作用模拟指示电测量仪表及其附件电流表和电压表的特殊要求》。

4.1 准确度等级: 见表3～表5。

注1：标有有效点的仪表准确度等级限于有效点以上范围内。

注2：过载型仪表准确度等级限于有效点以上的不过载范围。

4.2 响应时间: ≤4s。

4.3 量程见表1、表2。

注1：可根据用户需求订做其他量程。

注2：直流仪表按表2量程可制作零位居中的各型号产品。

4.4 指针偏转角度: 90°。

4.5 工作条件4.5.1 工作温度范围: -5℃～45℃，极限工作范围: -25℃～+55℃。

4.5.2 仪表外壳防护等级: IP51。

4.5.3 耐压试验: 频率50Hz、电压2kV、电流5mA，持续时间1min试验，无击穿、飞弧。

版本号V6.0Yk三相/单相电力仪表产品使用说明书(适用于单/三相电压表、电流表、单相功率表、功率因数表、频率表、单相组合表)上海亚度电子科技有限公司目录1、概述 (1)2、技术参数 (1)3、安装与接线 (2)3.1仪表尺寸 (2)3.2安装方法 (2)3.3接线端子功能说明 (3)3.4接线注意事项 (7)4、编程操作说明 (7)4.1面板显示信息说明 (7)4.2编程操作 (9)4.3典型操作范例 (12)5、功能模块 (16)5.1开关量输入/输出‥ (16)5.2模拟量变送输出 (18)6、数字通讯 (20)6.1硬件连接 (20)6.2通讯协议 (21)6.3寄存器地址信息表 (24)7、常见问题及解决办法‥ (25)1、概 述单/三相数显仪表是一种具有可编程测量、显示、数字通讯功能的电测仪表，采用交流采样技术，可直接或间接测量单/三相电网中的电流或电压，可广泛应用变电站自动化，配电自动化、智能建筑、企业内部的电量测量、管理、考核。

2、技术参数项目参数额定值 AC400V过负荷持续：1.2倍 瞬时：2倍 功耗<1V A(每相) 阻抗 >500k电压 精度 RMS 测量，精度等级0.5级 (可定做0.2级） 额定值 AC5A过负荷持续：1.2倍 瞬时：2倍 功耗<0.4V A(每相) 阻抗 >2m Ω电流 精度 RMS 测量，精度等级0.5级 (可定做0.2级） 频率范围 45-65Hz输 入 测 量 显 示显示 可编程、切换、四位LED 或LCD 显示工作范围 标配AC220V±10%，可选配DC24V 48V AC380V AC/DC 80-265V;电源功耗 ≤5V A数字接口 RS-485接口、MODUS-RTU 协议（选配） 开关量输入 2路或4路开关量输入、干接点方式（选配）开关量输出 2路或3路，继电器触点输出，AC3A/250V DC3A/30V（选配）输出模拟量输出 1路或3路模拟量输出、4-20mA/0-20mA （选配） 工作环境 -10-55℃ 环境 储存环境 -20-75℃耐压 输入/电源>2kV ，输入/输出>2kV ，电源输出>1kV 安全绝缘输入、输出、电源对外壳>50M Ω3、安装与接线3.1仪表尺寸外形尺寸mm （LxH） 壳体尺寸mm（AxB）开孔尺寸mm(SxY)总长mm(N)深度mm(M)120x120 110x110 111x111 95 84 96x96 90x90 91x91 95 84 80x80 75x75 76x76 95 84 72x72 66x66 67x67 95 84 48x48 44x44 45x45 95 843.2安装方法：3.3接线端子功能说明3.3.1端子功能编号单/三相仪表端子功能编号表：端子号端子功能端子功能说明端子号 端子功能端子功能说明1L辅助电源相线端24 DI1第一路开入接入端2N辅助电源零线端25 DI2第二路开入接入端26 DI3第三路开入接入端3IA*/I*A相电流进线端/单相电流进线端 27 DI4第四路开入接入端28 DGND 开入公共端，负端4IA/I A相电流出线端/单相电流出线端295IB*B相电流进线端30DO1 第一路开出端6IB B相电流出线端317IC*C相电流进线端32DO2 第二路开出端8IC C相电流出线端3334 DO3 第三路开出端9UA/UL A相电压接入端/单相电压相线端37 AO1 第一路模拟量输出端11UB B相电压接入端39 AO2 第二路模拟量输出端13UC C相电压接入端41 AO3 第三路模拟量输出端15UN零线接入端45 AGND 模拟量输出公共负端21A485通讯A+端22B485通讯B-端3.3.2信号输入接线方式3.3.3接线端子背视图(供参考，以实物为准)注：以上为所有附加功能俱全时的接线图，如果用户使用过程中发现某些功能少了，表示所选的产品不支持该功能。

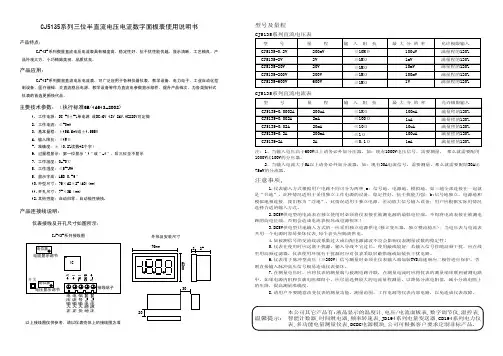

CJ5135系列三位半直流电压电流数字面板表使用说明书CJ5135系列数显直流电压电流表具有精度高，稳定性好，抗干扰性能优越，显示清晰，工艺精良。

产品外观大方，小巧精致美观，品质优良。

产品特点：产品应用：CJ5135系列数显直流电压电流表，可广泛应用于各种仪器仪表，教学设备，电力电子，工业自动化控制设备，医疗器械，交直流稳压电源，教学设备等作为直流电参数显示部件，提升产品档次，为各类指针式仪表的首选更新换代品。

主要技术参数：（执行标准GB/14913-2002)1. 工作电源：DC 5V±5%单电源 或DC:9V 12V 24V,AC220V可定做2. 工作电流：≤50mA3. 基本量程：±199.9mV或±1.999V4. 输入阻抗：≥1MΩ5. 准确度：±（0.2%读数+2个字）6. 过量程显示：第一位显示＂1＂或＂-1＂，后三位全不显示7. 工作温度：0-50℃8. 工作湿度：≤85%RH9. 显示字高：LED 0.56＂10.外型尺寸：79×42×25(40)(mm)11.开孔尺寸：75×39（mm)12.其他性能：自动归零，自动极性转换.产品连接线说明：仪表接线及开孔尺寸如图所示：CJ5135系列接线图外形及安装尺寸以上接线图仅供参考，请以仪表壳体上的接线图为准温馨提示：本公司其它产品有:液晶显示的温度计,电压/电流面板表,数字调节仪,温控表,智能计数器,时间继电器,频率转速表,JD194系列电量变送器,CD194系列电力仪表,多功能电量测量仪表,DCDC电源模块,公司可根据客户要求定制非标产品.注意事项：1.仪表输入方式根据用户电路不同可分为两种,a：信号地、电源地、模拟地，如三地全部连接在一起就是“共地”，此种情况适用于采用独立工作电源的设备，稳定性好，抗干扰能力强；b:信号地独立，电源地和模拟地相连接，我们称为“浮地”，此情况适用于独立电源、差动放大信号输入设备；用户应根据实际用情况选择合适的输入方式。

1、概述PA、PZ7777-□S系列三相数显电流电压表（以下简称仪表）为新一代可编程智能仪表，主要用于对三相电气线路中的相电压、线电压、相电流进行实时测量与显示，并通过RS485接口或模拟量变送输出接口对被测量电量数据进行远传。

1.1产品特点●真有效值测量，精度高，能正常测量失真波形。

●模块化结构设计，SMT生产工艺。

●全数字化调校，电压、电流变比可自由设置。

●简洁的接线方案与结构设计；●可实现上下限报警，报警动作延迟时间可设置。

●变送输出规格可设置为0～10 mA、0～20 mA、4mA～20mA，变送范围在量程内可任意设置。

●标准RS-485 通讯接口、MODBUS-RTU通讯协议，波特率1200、2400、4800、9600、19200可设置。

●具备频率值查看功能。

1.2型号定义□辅助功能选择无：显示仪表，无辅助功能K ：三路继电器触点,上下限报警输出B ：三路模拟量变送输出T ：一路RS485通讯输出N ：两种以上功能组合，由用户指定信号输入类别S ：三相信号输入仪表外形尺寸2:72mm×72mm 3:96mm×96mm 4：48mm×48mm6:80mm×80mm 8:120mm×120mm设计代号仪表类型A：电流表Z：电压表安装式数显电表系列产品代号2、结构特征与工作原理模块化结构设计，辅助功能可选。

采用卡簧固定方式，安装方便，通用性强。

MCU对输入信号进行实时采样，对采样结果进行数据处理并显示，根据所选功能模块与键盘编程设定的参数值对测量值进行上下限报警输出、对被测电量数据进行远传变送输出，并通过RS485 接口与上位机进行通讯以实现组网。

三路电流/三路电压取样MCU 键盘＋显示模块通讯模块报警输出模块变送输出模块开关电源3、主要技术性能与参数4、外形及安装尺寸、重量5、安装与使用5.1安装嵌入式安装方式，根据仪表外型及安装尺寸要求在安装屏面上开孔，将仪表嵌入安装孔后将两个夹持件卡入仪表对角卡槽内，用手推紧即可。

三相电压（电流）表快速操作指南感谢您选用江阴长江电器有限公司的仪表，为了方便您安全、正确、高效的使用本装置，请仔细阅读本说明书并在使用时务必注意以下几点;◆该装置必须由专业人员进行安装与检修；◆在对该装置进行接线操作前必须切断输入信号和电源，将所有的电流互感器的二次侧线圈短路；◆始终使用合适的电压检测装置来确定装置各部位无电压；下述情况会导致装置损坏或装置工作的异常：◆辅助电源、电压、频率超范围；◆电流或电压输入极性不正确；◆带电拔插通信端子；◆未按要求接线。

当装置工作时，请勿接触端子！一、仪表功能介绍本系列数显交流电压、电流表适用于低压配电系统的三相或多相交流电压、电流参数的测量。

该系列仪表变比可编程，可扩展开关量输入、继电器输出、模拟量输出及通信功能，支持Modbus-RTU通信协议；提供多种不同的安装尺寸，可直接替代模拟指针电流表；可广泛应用于各种控制系统、变配电自动化、工业自动化、智能建筑等场合。

二、仪表面板介绍1.产品型号打印区；2.单位标识；3.显示区域，显示相关的测量及编程信息；4.左移键，用于功能选择或数字输入时移位操作；5.右移键，用于功能选择或数字输入；6.菜单键，用于进入参数设置、退回上级菜单及忽略本次设置的操作；7.确认键，用于参数设置的确认操作。

8.与功能相同，功能相同三、仪表安装尺寸单位：mm外形代号面框尺寸开孔尺寸安装总长显示方式LED LCD383×8376×7675√-996×9691×9175√√A74×7467×6775√√注：表格中“√”表示该外形的仪表具备此显示方式四、接线图1.三相电压表接线图2.三相电流表接线图注：1.具体接线方式请参照产品实际接线图。

接线说明：1）电流输入：输入电流不要高于产品的额定输入电流，否则应考虑使用CT，为了便于维护，建议使用接线排。

2）电压输入：输入电压不要高于产品的额定输入电压，否则应考虑使用PT ，为了便于维护，建议使用接线排；3）应确保电流、电压相序一致，方向一致；4）仪表设置的接线方式与实际接线方式必须一致；5）辅助电源：AC/DC (80～270)V ，DC48V 可选用额定最大电流为0.25A 的熔丝。

电流表与电压表的使用知识梳理1.物理学中用来表示电流的大小，用字母表示，电流的单位为，用字母表示；在串联电路中，电流，在并联电路中，。

2.电路中电流的形成是由于电路的两端存在着，用字母表示，电流的单位为，用字母表示；三节新干电池串联后的总电压V，三节新干电池并联后的总电压是V。

3.在分析电路图中的用电器之间的连接方式时，电流表可以看成，电压表可以看成。

4.电流表、电压表的使用规则（1）接线问题：进，出。

（2）电流表有两个量程，分别是和；分度值分别为和。

电压表有两个量程，分别是和；分度值分别为和。

（3）电流表必须和被测的用电器联，否则容易发生被测用电器被。

电压表必须和被测的用电器联，如与电路串联，则会发生什么现象？电流表可以与电源直接连接吗？电压表呢？（4）电流表、电压表在使用过程中，其指针状态和反映的情况有：A．指针不偏转，可能发生情况是，。

B．反偏，可能发生的情况？。

C．满偏，可能发生情况？。

D．偏转太小，即指针偏转过不了中线，可能情况？。

5.以下说法都正确吗？你能理清楚吗？试试看吧A．两元件串联，通过两元件的电流一定相等。

（）B. 通过两元件的电流相等，两元件一定串联。

（）C.两元件并联，两元件两端的电压一定相等。

（）D.两元件两端的电压相等，两元件一定并联。

（）典型例题------历年中考题（一）填空题1.【10上海】在家庭电路中，电热水器正常工作的电压为_______伏，它与家中的空调器是_______ 连接的（选填“串联”或“并联”）。

2.在①台灯、②干电池、③电熨斗、④电风扇、⑤发电机中，能提供电能的装置有____________；能将电能转化成热的是___________。

3．如图所示开关中,进线柱、出线柱、熔丝、__________等都是导体,其余如胶盖和_______等都是绝缘体。

第3题 第5题 第6题4．家用普通照明灯正常发光时通过灯丝的电流约为200mA ，合___________A ，人体的安全电压是____________。

电流表与电压表的使用方法电流表和电压表是电子工程中常用的测量仪器，用于测量电路中的电流和电压。

正确的使用这些仪器对于保证电路的正常运行至关重要。

本文将介绍电流表和电压表的使用方法，并提供一些建议以确保准确测量和安全操作。

第一部分：电流表的使用方法电流表用于测量电路中的电流，它通常与电路中的负载串联连接。

下面是使用电流表的步骤：1. 确认电流表的量程：在选择合适的量程之前，了解待测电流的大致范围非常重要。

选择一个量程过大的电流表可能导致测量不准确，而选择一个量程过小的电流表则可能损坏仪器。

2. 关闭电路电源：在连接电流表之前，务必确保电路中的电源已经关闭。

这样可以避免在接线过程中发生短路或电流过大等意外情况。

3. 连接电流表：将电流表的正负极分别与电路中的正负电流电极相连接，确保连接牢固且电路中不存在松动的接线。

4. 选择合适的量程：根据实际情况选择合适的量程，避免过大或过小导致测量不准确。

5. 打开电路电源：在确认电流表的连接正常后，可以打开电路电源并观察电流表的读数。

如果电流超出了电流表的量程，则需要选择更大的量程或使用电流放大器。

6. 读取电流数值：仔细观察电流表上的刻度盘或数字显示，读取准确的电流数值。

注意，一些电流表有交流和直流切换的功能，在测量之前确保选择了正确的模式。

第二部分：电压表的使用方法电压表用于测量电路中的电压，它通常与电路中的两个测量点相连接。

下面是使用电压表的步骤：1. 确认电压表的量程：与电流表类似，选择合适的量程对于准确测量非常重要。

了解待测电压的大致范围，并选择一个略大于该范围的电压表量程。

2. 关闭电路电源：在连接电压表之前，确保电路中的电源已经关闭，并检查电路中是否存在带电元件，以避免触电风险。

3. 连接电压表：将电压表的正极和负极分别与电路中的测量点相连接。

确保连接牢固，避免接线松动。

4. 选择合适的量程：根据待测电压的范围选择合适的量程。

如果电压超出了电压表的量程，则需要选择更大的量程或使用电压放大器。

IPM930A系列三相数字式多功能测控电表使用说明书（IPM930A-M / IPM930A-I / IPM930A-V/ IPM930A-VI）（V1.0）（版权所有，翻版必究）危险和警告本设备只能由专业人士进行安装，对于因不遵守本手册的说明所引起的故障，厂家将不承担任何责任。

触电、燃烧或爆炸的危险设备只能由取得资格的工作人员才能进行安装和维护。

对设备进行任何操作前，应隔离电压输入和电源供应，并且短路所有电流互感器的二次绕组。

要用一个合适的电压检测设备来确认电压已切断。

在将设备通电前，应将所有的机械部件，门和盖子恢复原位。

设备在使用中应提供正确的额定电压。

不注意这些预防措施可能会引起严重伤害。

本说明书版权属深圳市西研科技有限公司所有，未经书面许可，不得复制，传播或使用本文件及其内容，违犯者将要对损坏负责。

深圳市西研科技有限公司保留所有版权。

我们已经检查了本手册关于描述硬件和软件保持一致的内容。

由于不可能完全消除差错，所以我们不能保证完全的一致。

本手册中的数据将定期审核，并在新一版的文件中做必要的修改，欢迎提出修改建议。

以后版本中的变动不再另行通知。

目 录1 装置简介 (2)1.1 概述 (2)1.2 产品功能 (2)2 技术指标 (4)3 安装与接线 (6)3.1 安装图 (6)3.2 端子图 (7)3.3 典型接线原理图 (7)3.4 端子接线 (10)4 面板操作 (13)4.1 按键操作 (13)4.2 电量显示 (13)4.3 整定模式 (14)4.4 AO设置说明 (17)5 功能介绍 (17)5.1 基本测量 (17)5.2 电能计量 (19)5.3 开入量监视 (19)5.4 继电器操作 (19)5.5 通信功能 (19)5.6 定值越限 (20)5.7 变送器功能 (20)5.8 在线升级功能 (20)6 常见故障分析 (20)7 售后服务承诺 (22)7.1 质量保证 (22)7.2 装置升级 (19)7.3 质保限制 (19)8 联系我们 (22)1 装置简介1.1 概述IPM930A系列是三相数字式多功能测控电表，广泛用于工业、商业、民用电力系统和变电站中。

数显三相电流电压表使用说明书一、概述该产品是采用单片机设计而成的最新产品，具有以下特点：1、正四位显示，0-99992、高位AD转换，精度高。

3、单片机设计，抗干扰性能强4、具有多项菜单编程，可灵活操作5、量程准确，性能可靠6、功能扩展方便，可扩展报警输出口及可编程单元。

二、通用技术指标1、工作电源：AC220V±10% 50/60HZ2、功耗：<1.５W3、精度：RMS测量0.5%级4、工作环境：-10℃-50℃5、储存环境：-20℃-75℃6、绝缘：大于5MΩ三、按键说明●SET 键：功能选择键●键：移位键●▲键：数据键四、显示说明●电流表显示方式说明：-当显示值 < 10A时，显示三位小数，即：X.XXX A-当10A ≤显示值 < 100A时，显示二位小数，即：XX.XX A-当100A ≤显示值 < 1000A时，显示一位小数，即：XXX.X A-当1000A ≤显示值 < 10000A时，不显示小数位，即：XXXX A-当显示值≥10000A时，KA指示灯点亮，显示为：XX.XX KA●电压表显示方式说明：-当显示值 < 1KV时，显示一位小数，即：XXX.X V-当1KV ≤显示值 < 10KV时，不显示小数位，即：XXXX V-当10KV ≤显示值 < 100KV时，KV指示灯点亮，显示为：XX.XX KV-当100KV ≤显示值 < 1000KV时，KV指示灯点亮，显示为：XXX.X KV-当显示值≥1000KV时，KA指示灯点亮，显示为：XXXX KV五、参数设置.5.1 持续按下SET 键超过3秒，进入编程密码校验程序：（初始密码为“1234”）●数码管显示“――――”，按任意键，数码管闪烁显示“0000”。

●操作按键，依次输入密码：键：由左至右选择闪烁位▲键：从0～9改变闪烁位的数值。

SET 键：确认数据，校验已输入的密码值。

三相多功能电力仪表使用手册(适用于72 、80、96、120尺寸的单相电流表、单相电压表、三相电流表、三相电压表、多功能表）（液晶显示型）VER2.2 2022.11.25更新一、功能介绍● 测量功能电压测量：可直接测量或通过PT 测量三相相电压或线电压值，显示量程为999999V （测量范围10-450v ）。

电流测量：可直接测量或通过CT 测量三相电流值，显示量程为9999A （测量范围0.005A-6A ）。

有功功率：可测量三相总有功功率和分相（不含三相三）的有功功率，有符号位。

无功功率：可测量三相总无功功率和分相（不含三相三）的无功功率，有符号位。

功率因数：可测量三相总的功率因数和分相的功率因数，（范围为-1到+1）。

频率：可测量电网系统频率，单位为Hz 。

● 计量功能有功电量：可计量总有功电量和分相的有功电量。

电量采用累计的方式计算，除非用户清零，否则一 直累计到最大值后重新开始，电能计量的最大值为9999999kWh 。

总有功电量是分相有功电量的绝对值之和。

当电流大于0.005A 开始计量，电流大于0.25A （额定电流5A 的5%），满足计量精度标准 无功电度：可计量总的无功电量和分相的无功电量。

无功电量的单位为kvah 。

● 脉冲输出功能（选配）可选配脉冲输出：提供有功校验脉冲，为光耦开漏输出，使用时需要加5-24v 上拉，常数为3200imp/kWh 。

● 通讯功能（选配）485通讯，采用标准MODBUS-RTU 通讯协议。

波特率和数据格式可根据实际需要灵活配置。

在组网时，如果出现通讯不顺畅的现象，可在网路末端并联一个120欧姆左右的电阻进行信号匹配。

● 显示功能：采用高清白色段式液晶屏（LCD ）显示，清晰直观。

● 开关量输入输出功能：（选配）仪表可选配最多8路开关量输入或4路开关量输出。

(使用方法见附加说明）二、安装尺寸和接线外形代号 外框尺寸mm A×B壳体尺寸mmC*C开孔尺寸mm E×F长度mm L72 72×72 66×66 67×67 38（短款）或58 80 83×83 75×75 76×76 38（短款）或5896 96×96 90×90 91×91 52 120 120×120110×110111×11171© Copyright reserved 安装、使用产品前请先阅读本操作手册，并保留备用1. 安装方式面板式安装，柜体的开孔尺寸可按照上表所示。

三相数显电压电流表使用手册版本号：V1.1百瑞顺（北京）电气有限公司目录三相数显电流电压仪表使用手册一．产品简介 (01)二．用户选型 (01)三．技术参数 (02)四．安装与接线 (03)1. 安装尺寸2. 安装方法3. 接线方式4. 接线图五．功能模块 (06)1.数字通讯2.变送输出3.开关量模块六．编程与使用 (08)1.显示界面介绍2.菜单键盘操作模式3.编程举例七．订货说明 (13)附录1.MODBUS-RTU通讯地址信息表三相电流电压数显电测仪表用户手册一、产品简介X系列仪表可与互感器、变压器、分流器、电量变送器等配套使用，对电网中的电压、电流、功率等电参量进行测量和显示。

该系列仪表具有精度高、抗震性好、变比可设、显示直观、性价比高，可直接代替原有指针式仪表。

K系列仪表是我公司采用新一代微处理器研制而成的，它在原有的测量和显示的基础上，可以选择增加以下的附加功能，能更好的应用于各种自动化电力系统中。

附加功能如下：1、可带RS485数字通讯接口，采用标准MODBUS-RTU协议。

2、可选择被测量值的变送输出，输出为4～20mA，0～5V，4～12～20mA等可选。

3、可带继电器报警输出，最多可带3路输出，实现“遥控”功能。

4、开关量输入，一般是四路开关量输入，实现“遥信”功能。

二、用户选型1、命名意义2三、技术参数四、安装与接线1、安装尺寸（以96型为例）单位：mm2、安装方法１）．在固定的配电柜上，选择合适的地方开一个s*y（mm）的安装孔。

２）．取出仪表，取下固定夹。

３）．将仪表安装插入配电柜中。

４）．插入仪表的固定夹。

3、接线方式①三相三线4、接线图.a) 常用功能接线方式b) 扩展功能接线图（对于K 系列可选）1516-+变送输出585960AB通讯口注：仪表极限的工作电源电压为AC/DC:80-270V “*”为电流进线端；具体接线方式请参照产品接线图五、功能模块1、数字通讯（可选件）用户若需要此功能，订货时必须说明该仪表提供串行异步半双工RS485通讯接口，采用MODBUS-RTU协议，各种数据讯息均可在通讯线路上传送。

一、全系列安装式指针式仪表1.1概述该系列产品可广泛用于电力系统的电厂、变电站、调度所等。
