电流表说明书

电流表使用说明书1.三个按键功能说明：①. “—”键：设定/确认/提取功能键。

该键的作用是进入仪表的设定状态、提取出原存的设定值，待新的设定值修改完成后再按该键确认修改有效并存入仪表内存，随即再提取出下一个设定值。

②. “∧”键：显示数据加1/显示窗口切换功能键。

在设定状态下单次按该键使数据加1；按住该键不动，显示值将快速增加，松手后停止。

在显示状态下（显示测量值）按该键切换显示窗口：测量值/上行程电流最大值/下行程电流最大值/百分比；1. “HA”灯“LA”灯都不亮显示测量值；2. “HA”灯亮显示上行程电流最大记录值；3. “LA”灯亮显示下行程电流最大记录值；4. HA”灯“LA”灯同时亮显示下行程电流最大值与上行程电流最大值的百分比。

③. “∨”键：显示数据减1/清零功能。

在设定状态下单次按该键使数据减1；按住该键不动，显示值将快速减少，松手后停止。

在显示状态下按住该键5——6秒等上下限灯同时亮后，则上行程电流最大记录值、下行程电流最大记录值、百分比值都同时被清零。

2.仪表参数的设定：在显示状态下按下“—”键显示窗将显示“C109”。

“C”是密码的提示符，“109”是密码的基数值，按“∧”和“∨”键将“109”修改成“123”，再按“—”键，即进入设定状态。

在此状态下可以修改百分比设定值和误差修正值，百分比设定值的提示符为“P”，误差修正值的提示符为“E”。

3.仪表的信号输入：仪表接收0—5A、上行程开关信号、下行程开关信号。

仪表以0—5A的电流输入值确定当前系统的电流值；当仪表接收到上行程开关信号后开始记录下行程电流最大值，当仪表接收到下行程开关信号后开始记录上行程电流最大值。

4.仪表的报警：当仪表的显示百分比值超过设定的百分比值时，仪表的百分比报警继电器中与高相通，“HA”灯闪亮；当仪表的显示百分比值低与设定的百分比值时，仪表的百分比报警继电器中与低相通，“HA”灯灭。

5.仪表量程和小数点的设定：按“—”键至出现“C109”，调成“C123”按“—”键至出现“E000”调成“E111”按“—”键至出现如下提示符含义如下：n-x：设小数点位数0，1，2，3。

AOB394I-9B1带变送功能智能型数显交流电流表使用说明书安装、使用产品前，请阅读使用说明书地址：浙江省乐清市城南街道宋湖村宋竹路弄号191电话：*************传真：*************网址：乐清市奥宾仪表有限公司免费服务热线：400-873-2005QQ：687920052.1电流测量范围直接测量:AC0～10A、(*/5A*/1A)～2.2输入45~65Hz2.30.5级2：3次/s2：计量芯片真有效值测量，单排位LED数码管显示2输入回路功耗：＜0.52.70.001A2.8AC/DC85264V50/60Hz3030102环境：温度～℃，湿度≤的无腐蚀性场合显示：外附电流互感器或：AC109999A频率范围：测量准确度：.4采样速率.5测量显示方式4.6VA显示分辨力：最高为辅助电源：～功耗＜VA2.9变送输出：线性度.%，输出可在～mA、0～20mA、4～20mA之间自由切换，负载电阻≤300Ω，变送输出与信号输入及辅助电源端口之间电气隔离.10工作-105085%RH按一下SET，显示codE，再按一下SET，显示一个闪动的“0”，输入密码803，进入编程状态可设置菜单参数，在编程状态下按住SET键2s可直接退出，超过120s无按键动作自动返回测量值显示状态。

概述技术参数1.1用途1.2产品特点●采用S MT生产工艺，线路简洁、可靠性高●交流采样、测量方式，波形畸变不影响测量准确度●●独特的安装方式，无须借助工具即可轻松完成安装●智能型仪表，计量芯片测量，显示数值准确稳定，抗干扰能力强。

真有效值（）RMS安装与接线3.1外形与安装开孔尺寸单位：mm3.2安装方法根据仪表外形在上表中选择对应的开孔尺寸，在安装屏面上开一个孔，仪表嵌入安装孔后将两个夹持件放入仪表壳体的夹持槽内，用手推紧即可。

3.3端子排列与接线说明（产品后示接线图）3.3.1辅助电源：本产品的电源为AC/DC85~264V3.3.2信号输入：其中表示为交流电流输入信号的进线端，表示为交流电流输入信号的出线端。

电流表使用方法说明书一、简介电流表是一种用于测量电流的仪器，广泛应用于电路测试、实验室研究和电工维修等领域。

本说明书将详细介绍电流表的使用方法，旨在帮助用户正确、安全、高效地操作电流表。

二、准备工作在使用电流表之前，请确保以下准备工作已完成：1. 检查电流表的外观是否完好，如有破损或松动应立即报修；2. 确保电流表的电源处于关闭状态；3. 验证待测电路的电压范围是否在电流表的测量范围之内；4. 准备适当的安全防护措施，如绝缘手套和护目镜。

三、测量步骤1. 连接电路a. 关闭待测电路的电源；b. 将电流表的正极（标有"+"符号）与电路的正极相连；c. 将电流表的负极（标有"-"符号）与电路的负极相连。

2. 选择量程根据待测电路的预估电流范围，选择电流表上与之相对应的最小量程。

若电流超过所选择的量程上限，应重新选择合适的量程。

3. 调节量程a. 将电流表的量程选择旋钮旋转到最高档位；b. 缓慢地将量程选择旋钮逆时针旋转，直到指针指向合适的量程刻度。

4. 打开电源打开待测电路的电源，使电流开始流动。

5. 读取测量值a. 观察指针位置，读取电流值；b. 如电流表采用数字显示，则直接读取显示屏上的数值。

6. 断开电路关闭待测电路的电源，并按照相反的顺序断开电流表与电路的连接。

四、注意事项在使用电流表时，请务必遵循以下注意事项，以确保测量准确、安全可靠：1. 选择合适的量程，避免电流超过电流表的测量范围，以免损坏仪器或导致人身伤害；2. 连接正确的电极极性，将电流表的正负极分别与电路的正负极相连；3. 在连接和断开电路时，确保电路电源已关闭，以免触电或损坏电路；4. 在读取测量值时，注意读数的准确性，并注意指针或显示屏上的小数点位置；5. 如发现电流表异常或测量值与预期不符，请停止使用并进行排查或咨询专业人士；6. 仔细阅读并遵守电流表的使用说明书，以免误操作。

五、维护保养为了保证电流表的正常使用和延长使用寿命，请定期进行以下维护保养：1. 清洁电流表的外观，定期擦拭并保持干燥；2. 避免电流表接触水和潮湿环境，以防止损坏电路板和内部元件；3. 当电流表不使用时，应存放在干燥、通风的地方，并远离化学品和易燃物品；4. 如发现电流表异常或故障，应及时送修或咨询专业人士。

使用说明书三相数显电压、电流表使用说明书安装、使用产品前,请阅读使用说明书一、技术参数1.1 测量范围1.1.1 三相数显电压表直接测量：AC0~600V外附装置：AC0~9999KV(外附 */100V电压互感器)1.1.2 三相数显电流表直接测量：AC0~10A外附装置：AC0~9999A(外附 */1A、5A电流互感器)1.2 准确度：±0.5%FS±1个字1.3 采样速率：约1次/s1.4 显示方式：三排四位LED数码管有效值显示1.5 显示分辨力：末位数一个字1.6 输入回路功率：每相<0.5VA1.7 供电电源：AC 220V±10%,50/60Hz(其他值时请在订货时说明)1.8 供电电源功耗：<3VA1.9溢出指示：显示字符“HHHH”1.10 报警输出：上下限报警采用两组继电器输出，触点容量AC250V/2A，DC30V/2A1.11变送输出：可设置为DC0~20mA或DC4~20mA，准确度±0.5%FS，与信号输入及供电电源端口之间电气隔离1.12 变送输出负载电阻：≤500Ω1.13通讯接口：RS485串行通讯，采用MODBUS_RTU1.14 工作环境：温度 -10~50°C,湿度≤85%RH的无腐蚀性气体场合注:通讯输出、报警输出、变送输出为附加功能，订货时用户须加以说明。

二、安装与接线仪表外形面框尺寸壳体尺寸安装开孔尺寸120×120方形96×96方形80×80方形72×72方形48×48方形1201209696808072724848宽高深宽宽高高1101109090747466664444939393938311111192927676686845452.1 安装开孔尺寸(单位:mm)2.2 安装方法根据仪表尺寸在上表中选择对应的安装开孔尺寸，在安装屏上开一个孔，将仪表嵌入孔内，四个夹持件放入仪表壳体的夹持槽内，用手推紧即可。

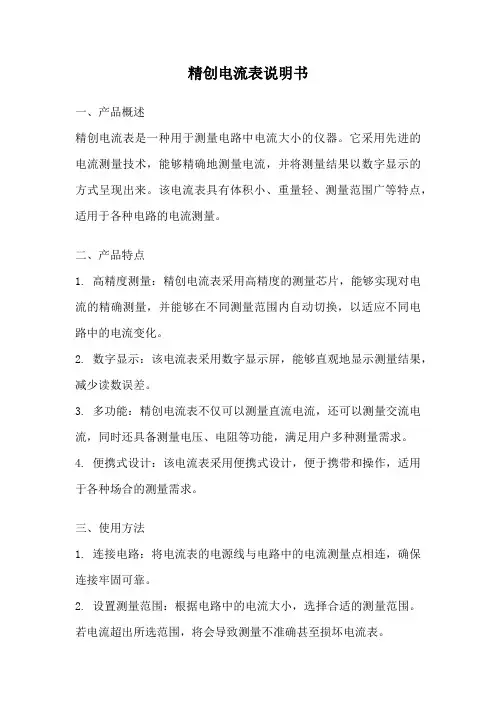

精创电流表说明书一、产品概述精创电流表是一种用于测量电路中电流大小的仪器。

它采用先进的电流测量技术，能够精确地测量电流，并将测量结果以数字显示的方式呈现出来。

该电流表具有体积小、重量轻、测量范围广等特点，适用于各种电路的电流测量。

二、产品特点1. 高精度测量：精创电流表采用高精度的测量芯片，能够实现对电流的精确测量，并能够在不同测量范围内自动切换，以适应不同电路中的电流变化。

2. 数字显示：该电流表采用数字显示屏，能够直观地显示测量结果，减少读数误差。

3. 多功能：精创电流表不仅可以测量直流电流，还可以测量交流电流，同时还具备测量电压、电阻等功能，满足用户多种测量需求。

4. 便携式设计：该电流表采用便携式设计，便于携带和操作，适用于各种场合的测量需求。

三、使用方法1. 连接电路：将电流表的电源线与电路中的电流测量点相连，确保连接牢固可靠。

2. 设置测量范围：根据电路中的电流大小，选择合适的测量范围。

若电流超出所选范围，将会导致测量不准确甚至损坏电流表。

3. 读取测量结果：打开电流表的电源开关，即可在数字显示屏上看到测量结果。

四、注意事项1. 使用前请仔细阅读本说明书，了解产品性能和使用方法。

2. 在测量过程中，确保电路正常工作，以免影响测量结果。

3. 避免电流表与高压电源接触，以免发生触电事故。

4. 使用时请注意安全，避免操作不当导致的伤害。

5. 定期校准电流表，以确保测量结果的准确性。

6. 避免电流表受到强磁场干扰，以免影响测量结果。

五、维护保养1. 使用后请将电流表存放在干燥、阴凉的地方，避免阳光直射和高温环境。

2. 避免电流表受到撞击和振动，以免损坏内部元器件。

3. 定期清洁电流表外壳，保持仪器的整洁。

4. 若电流表出现故障，请勿私自拆修，应交由专业人员进行维修。

六、常见故障及排除方法1. 电流表无法开机：检查电源线是否接触良好，确认电池电量是否充足。

2. 测量结果不准确：检查测量范围是否选择正确，确认电路连接是否稳固。

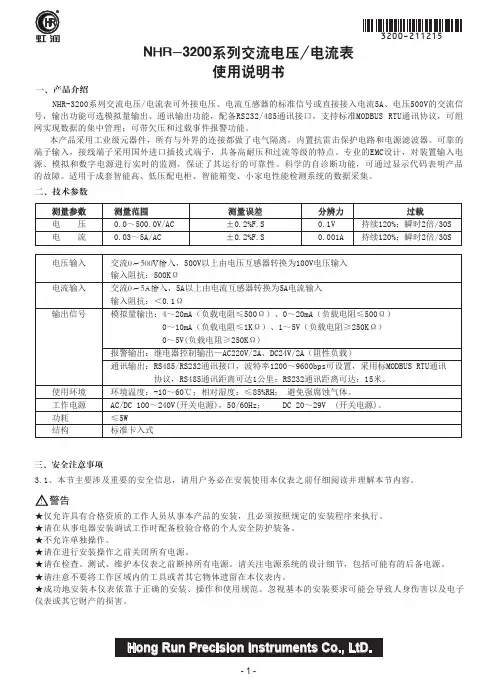

使用说明书NHR-3200系列交流电压/电流表可外接电压、电流互感器的标准信号或直接接入电流5A、电压500V的交流信号，输出功能可选模拟量输出、通讯输出功能，配备RS232/485通讯接口，支持标准MODBUS RTU通讯协议，可组网实现数据的集中管理；可带欠压和过载事件报警功能。

本产品采用工业级元器件，所有与外界的连接都做了电气隔离，内置抗雷击保护电路和电源滤波器。

可靠的端子输入，接线端子采用国外进口插拔式端子，具备高耐压和过流等级的特点。

专业的EMC设计，对装置输入电源、模拟和数字电源进行实时的监测，保证了其运行的可靠性。

科学的自诊断功能，可通过显示代码表明产品的故障。

适用于成套智能高、低压配电柜、智能箱变、小家电性能检测系统的数据采集。

二、技术参数NHR-3200系列交流电压/电流表Hong Run Precision Instruments Co., LtD.测量参数电 压电 流测量范围0.0～500.0V/AC 0.03～5A/AC分辨力0.1V 0.001A过载持续120%；瞬时2倍/30S 持续120%；瞬时2倍/30S电压输入电流输入输出信号使用环境工作电源功耗结构交流0～500V输入，500V以上由电压互感器转换为100V电压输入输入阻抗：500KΩ交流0～5A输入，5A以上由电流互感器转换为5A电流输入输入阻抗：＜0.1Ω模拟量输出：4～20mA（负载电阻≤500Ω）、0～20mA（负载电阻≤500Ω） 0～10mA（负载电阻≤1KΩ）、1～5V（负载电阻≥250KΩ） 0～5V(负载电阻≥250KΩ)报警输出：继电器控制输出—AC220V/2A、DC24V/2A（阻性负载）通讯输出：RS485/RS232通讯接口，波特率1200～9600bps可设置，采用标MODBUS RTU通讯 协议，RS485通讯距离可达1公里；RS232通讯距离可达：15米。

环境温度：-10～60℃；相对湿度：≤85%RH； 避免强腐蚀气体。

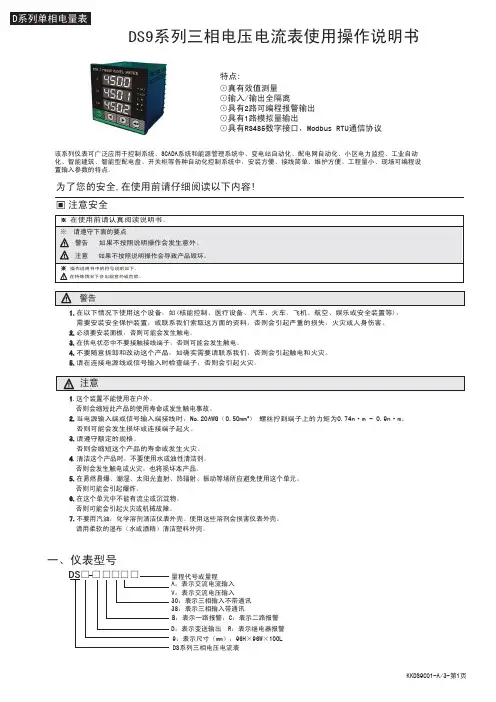

DS9系列三相电压电流表使用操作说明书一、仪表型号量程代号或量程A：表示交流电流输入 V：表示交流电压输入30：表示三相输入不带通讯38：表示三相输入带通讯D：表示变送输出 R：表示继电器报警9：表示尺寸（mm）：96H×96W×100L ⊙真有效值测量⊙输入/输出全隔离⊙具有2路可编程报警输出⊙具有1路模拟量输出⊙具有RS485数字接口，Modbus RTU通信协议特点:该系列仪表可广泛应用于控制系统、SCADA系统和能源管理系统中、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜等各种自动化控制系统中，安装方便、接线简单、维护方便、工程量小、现场可编程设置输入参数的特点。

□□□□-DS □B：表示一路报警，C：表示二路报警□DS系列三相电压电流表注意安全1.1.在以下情况下使用这个设备，如(核能控制、医疗设备、汽车、火车、飞机、航空、娱乐或安全装置等)， 需要安装安全保护装置，或联系我们索取这方面的资料，否则会引起严重的损失，火灾或人身伤害。

2.必须要安装面板，否则可能会发生触电。

3.在供电状态中不要接触接线端子，否则可能会发生触电。

4.4.不要随意拆卸和改动这个产品，如确实需要请联系我们，否则会引起触电和火灾。

5.5.请在连接电源线或信号输入时检查端子，否则会引起火灾。

为了您的安全,在使用前请仔细阅读以下内容!1.这个装置不能使用在户外。

否则会缩短此产品的使用寿命或发生触电事故。

2.2.当电源输入端或信号输入端接线时，No.20AWG（0.50mm ） 螺丝拧到端子上的力矩为0.74n·m - 0.9n·m。

否则可能会发生损坏或连接端子起火。

3.3.请遵守额定的规格。

否则会缩短这个产品的寿命或发生火灾。

4.清洁这个产品时，不要使用水或油性清洁剂。

否则会发生触电或火灾，也将损坏本产品。

5.在易燃易爆、潮湿、太阳光直射、热辐射、振动等场所应避免使用这个单元。

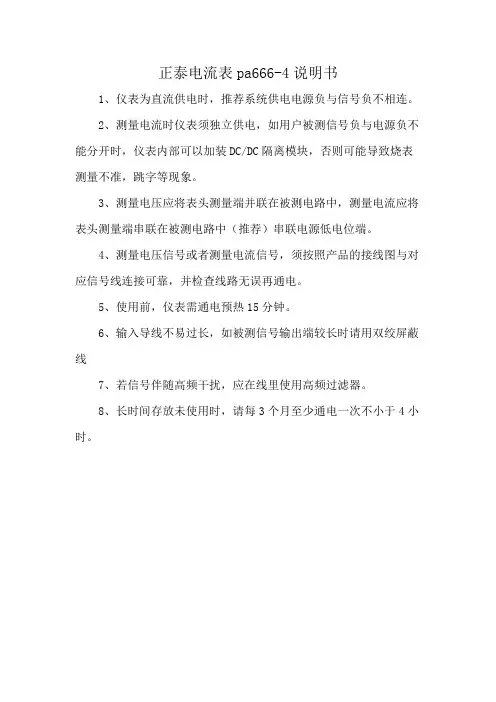

正泰电流表pa666-4说明书
1、仪表为直流供电时，推荐系统供电电源负与信号负不相连。

2、测量电流时仪表须独立供电，如用户被测信号负与电源负不能分开时，仪表内部可以加装DC/DC隔离模块，否则可能导致烧表测量不准，跳字等现象。

3、测量电压应将表头测量端并联在被测电路中，测量电流应将表头测量端串联在被测电路中（推荐）串联电源低电位端。

4、测量电压信号或者测量电流信号，须按照产品的接线图与对应信号线连接可靠，并检查线路无误再通电。

5、使用前，仪表需通电预热15分钟。

6、输入导线不易过长，如被测信号输出端较长时请用双绞屏蔽线
7、若信号伴随高频干扰，应在线里使用高频过滤器。

8、长时间存放未使用时，请每3个月至少通电一次不小于4小时。

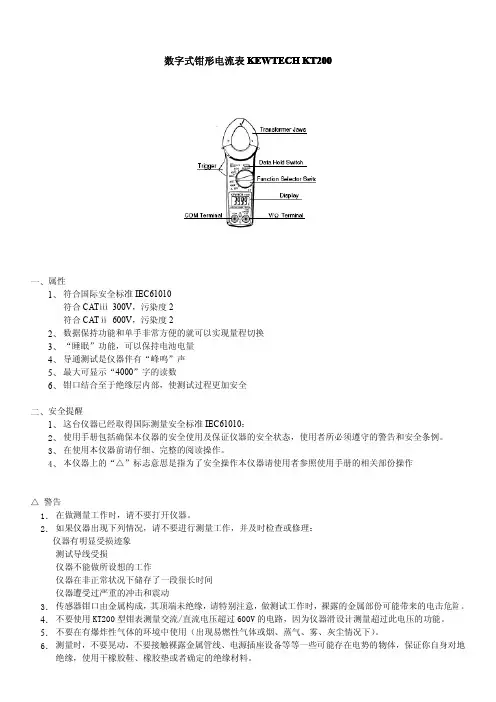

数字式钳形电流表KEWTECH KT200一、属性1、符合国际安全标准IEC61010符合CATⅲ300V，污染度2符合CATⅱ600V，污染度22、数据保持功能和单手非常方便的就可以实现量程切换3、“睡眠”功能，可以保持电池电量4、导通测试是仪器伴有“峰鸣”声5、最大可显示“4000”字的读数6、钳口结合至于绝缘层内部，使测试过程更加安全二、安全提醒1、这台仪器已经取得国际测量安全标准IEC61010：2、使用手册包括确保本仪器的安全使用及保证仪器的安全状态，使用者所必须遵守的警告和安全条例。

3、在使用本仪器前请仔细、完整的阅读操作。

4、本仪器上的“△”标志意思是指为了安全操作本仪器请使用者参照使用手册的相关部份操作△警告1．在做测量工作时，请不要打开仪器。

2．如果仪器出现下列情况，请不要进行测量工作，并及时检查或修理：仪器有明显受损迹象测试导线受损仪器不能做所设想的工作仪器在非正常状况下储存了一段很长时间仪器遭受过严重的冲击和震动3．传感器钳口由金属构成，其顶端未绝缘，请特别注意，做测试工作时，裸露的金属部份可能带来的电击危险。

4．不要使用KT200型钳表测量交流/直流电压超过600V的电路，因为仪器滑设计测量超过此电压的功能。

5．不要在有爆炸性气体的环境中使用（出现易燃性气体或烟、蒸气、雾、灰尘情况下）。

6．测量时，不要晃动，不要接触裸露金属管线、电源插座设备等等一些可能存在电势的物体，保证你自身对地△注意事项1．当需要长时间不使用本仪器时，请先取出电池再保存。

2．如果仪器本身：测量导线或你的手是湿的，请不要做测量工作。

3．不要超过每种输入量所限制的最大值。

4．不要通过COM 和Ω接口加载电压。

5．不要在测试导线插入电压或公共接口状况下测量电流。

6．避免将仪器暴露于强光下，高温下、潮湿环境、结露水环境。

7．任何仪器的校准与修理必须由合格的并受过训练的技术服务人员完成。

8．不要对仪器装入替代部件或进行任何未授权的改动。

电流表使用说明书
使用电流表前需要先了解其基本结构和使用方法，以下是电流表的使用说明书：
1. 电流表基本结构：
- 电流表一般由表盘、游动线圈、刻度盘、调零装置等组成。

- 表盘上刻有一条刻度线，用于读取电流值。

- 游动线圈通过电流表引入电流，使其在磁场作用下产生力矩，从而转动。

2. 使用前准备：
- 首先检查电流表的外观和连接线，确保无损坏和松动。

- 接通电源，确保电流表具备正常工作条件。

3. 测量电流：
- 确定测量电路中的电流方向，将电流表的引线按正确极性
连接到电路中。

- 注意不要让电流超过电流表量程，以防止损坏。

- 选择合适的量程档，通常应选择最接近待测电流值的档位。

- 当电流通过电流表时，游动线圈转动，指针指向对应的刻
度值。

- 注意要稳定读取电流表指针指向的刻度值，以获得准确的
测量结果。

4. 调零：
- 在测量前，应检查电流表是否需要进行调零操作。

- 调零是为了确保电流表指针在无电流通过时指向零刻度。

- 通常在电流表上有一个调零旋钮或按钮，通过调节该旋钮或按下该按钮可以进行调零操作。

- 调零操作应在无电流通过时进行，并周期性地进行校准。

5. 注意事项：
- 在使用电流表时，应注意不要超过其额定量程，以免给电流表和电路带来损坏风险。

- 测量电流过程中，应尽量避免电流剧烈波动和脉动，以获得准确测量结果。

- 使用电流表时应注意个人安全，避免触碰高压线路或产生短路现象。

以上是一般电流表的使用说明书，不同型号的电流表可能有一些细节差别，使用时还应根据具体型号的说明进行操作。

hb40x智能电流表说明书标题：HB40X智能电流表说明书一、产品介绍HB40X智能电流表是一款高精度、高性能的电流测量仪器。

它采用先进的数字技术和高精度的传感器，能够准确测量电流值，并具备多种功能和特性，适用于各种电力系统和工业领域的电流监测和控制。

二、外观和结构HB40X智能电流表外观简约、紧凑，采用优质的工程塑料材料制作，具有高强度和耐用性。

其结构包括表壳、显示屏、按键和接线端子等组成。

显示屏采用高亮度LED技术，可以清晰显示电流数值和其他相关信息。

三、功能特点1. 高精度测量：HB40X智能电流表具备高精度的测量能力，可以实时测量电流值，并显示在显示屏上，保证测量结果的准确性。

2. 宽电流范围：该电流表适用于广泛的电流范围，可根据实际需求进行调整，满足不同场景下的电流测量要求。

3. 多种显示模式：HB40X智能电流表支持多种显示模式，如实时显示、峰值显示、平均值显示等，用户可以根据需要选择合适的显示模式。

4. 数据存储和导出：该电流表具备数据存储和导出功能，可以将测量结果保存在内部存储器中，并通过USB接口导出到计算机进行分析和处理。

5. 报警功能：当电流超出设定范围时，HB40X智能电流表会自动发出报警信号，提醒用户注意电流异常情况，保障设备和人员的安全。

6. 远程监控：通过网络连接，用户可以远程监控HB40X智能电流表的测量数据和状态，实现远程操作和管理，提高工作效率和便利性。

四、使用方法1. 接线：将被测电流线路正确接入HB40X智能电流表的接线端子上，确保接线牢固可靠。

2. 开机：按下开关按钮，HB40X智能电流表将启动并进行自检，显示屏将显示相关信息。

3. 参数设置：根据实际需求，通过按键设置电流范围、显示模式和报警阈值等参数。

4. 测量：完成参数设置后，即可开始测量电流，HB40X智能电流表将准确显示电流数值。

5. 数据导出：如需导出测量数据，可通过USB接口将数据导出到计算机，进行后续分析和处理。

智能电压电流表使用说明书特点：1、安装的注意事项1/12页1、一台仪表具有最多三个输入量程选择2、具有测量显示、报警输出、变送输出、通信等功能3、两个DI输入，两个DO输出功能可供选择4、本产品使用于工业机械、机床及相关设备中的电压或电流监测5、交流直流有效值测量，当直流测量时可选择极性显示6、经济实用，操作简便a、为了不使热量饱和，请开足够的通风空间。

b、请考虑到配线、保养环境等，请确保本产品上下方有50mm以上的空间。

c、请避免安装在发热量大的机器（如：加热器、变压器、半导体操作器、大容量的电阻）的正上方。

d、周围环境50℃以上时，请用强制风扇或冷却机等冷却，但是不要让冷却了的空气直接吹到本产品。

e、为了提高抗干扰性能和安全性，请尽量远离高压机器、动力机器进行安装。

f、高压机器与本产品不要在同一个盘内安装。

g、本产品与动力线距离应大于200mm以上。

h、动力机器请尽量拉开距离安装。

2）在全部配线完成之前，请不要接通电源。

否则可能导致触电、火灾、故障。

3）不要在产品记载规格要求范围之外使用。

否则可能导致火灾、故障。

4）不要使用在有易燃、易爆气体的场所。

5）上电后不要触摸电源端子等高电压部位。

否则有触电的危险。

6）不要拆卸、修理及改造本产品。

否则可能导致触电、火灾、故障。

1）本产品使用于以下环境标准：（IEC61010-1）[过电压分类Ⅱ、污染等级2]2）请在以下产品周围环境、温度、湿度及环境条件的范围内使用：温度：0～50℃；湿度：45～85%RH;环境条件：室内保用，海拔高度小于2000m。

3）请避免使用在以下场所：a、因温度变化激剧，有可能结露的场所b、产生腐蚀性气体、可燃性气体的场所c、直接振动或有可能冲击本产品的场所d、有水、油、化学品、烟雾、蒸气的场所e、尘埃、盐分、金属粉末多的场所f、杂波干扰大，容易发生静电、磁场、噪声的场所g、空调或暖气的气流直接吹到的场所h、阳光直接照射的场所i、由于辐射等有可能产生热积累的场所1）本产品不得使用在原子能设备以及与人命相关的医疗器械等方面。

电流表使用说明书
专供长兴龙山中学
电流表使用说明书
【产品名称】电流表
【生产日期】2010年8月
【产地】浙江杭州
【产品用途】测量电路电流
【使用方法】
1．正确选择量程。

2．电流表串联在被测电路中。

3．使电流从电流表的“+”接线柱流进,“－”接线柱流出。

4．绝对不允许不经过用电器而把电流表直接连到电源两极。

【注意事项】
1．在使用电流表前，一定要先观察指针是否指在零刻度线上，如果没有，则需进行调零。

2．要看清电源的正负极，以便确定电流的方向。

3．连接电路时，开关一定要处于断开状态。

4．需要认清电流表的三个接线柱，因为在通常情况下，电流都是从电源的正极流出经过导线和用电器流入到电流表的正接线柱，从负接线柱流出，再流回电源的负极。

5．在不能确定电路中电流的大小时，我们往往先连好一接线柱，再用线头去试触量程大的接线柱，并注意观察指针偏转范围，如果偏转范围较小，就得使用小量程。

6．连好电路，检查没有错误，再闭合开关，待指针示数稳定后再进行读数。

7．实验完毕后，将开关断开。

一概述利用交直流电流比较仪技术，制造的具有6位半显示DLB-1000型高精度交直流大电流表，主要用于交直流大电流的精密测量以及交直流大电流表的校准。

二特点和功能1 一次额定电流：10A、100A、1000A。

2 表头直接指示输入的一次电流值。

3 能给出比较仪二次电压。

三主要技术条件1、环境条件：温度：5℃—40℃.相对湿度：< 80%（25℃）海拔高度：≤1500米.电源频率：50HZ±0.5HZ外界干扰：无震动、无强电、磁场干扰。

2 准确度：（校准温度 20±1℃），AC 50HZ表头显示： 1000A DC 0.02%×读数+0.01%×满度AC 0.1%×读数+0.05%×满度100A DC 0.01%×读数+0.005%×满度AC 0.05%×读数+0.025%×满度10A DC 0.01%×读数+0.005%×满度AC 0.05%×读数+0.025%×满度二次电压： 1000A DC 0.05%×读数+0.01%×满度AC 0.1%×读数+0.05%×满度100A DC 0.02%×读数+0.004%×满度AC 0.05%×读数+0.025%×满度10A DC 0.02%×读数+0.004%×满度AC 0.05%×读数+0.025%×满度3 表头指示：6位半4 仪器消耗功率：< 20W5 外形尺寸：180×180×350mm，重量：约7.5Kg.四 面板及背板结构1：输入电流显示2：过载指示3：10A 输入端4：输入电流量程选择5：表头清零6：交直流选择7：比较仪二次电压输出（满量程对应电压为1V ）1：校正接口（修改表头系数,2：电源开关3：接地端五 操作指南1 根据输入电流是交流、直流及大小，设置好“AC/DC ”选择以及“量程选择”2 接好电源以及接地端，即可开机。

三相电流表说明书
三相电流表是一种用于测量三相电流的仪器。

它通常由一个显示屏和一组电流传感器组成。

以下是三相电流表的说明书：
1. 仪器概述：三相电流表是一种用于测量三相电流的仪器，适用于工业和家庭用电等领域。

2. 仪器特点：
- 采用数字显示屏，直观清晰。

- 采用非接触式电流传感器，安全可靠。

- 支持多种电流测量范围，满足不同需求。

- 具有过载保护功能，保护仪器和被测电路。

3. 技术参数：
- 电流测量范围：0-100A、0-200A、0-400A等（根据具体型号而定）。

- 分辨率：0.1A。

- 电源：内置电池供电。

- 工作温度：-10℃至50℃。

- 相对湿度：≤80%RH。

4. 使用方法：
- 将电流传感器夹在被测电路的一根导线上。

- 打开电流表的电源开关。

- 读取显示屏上的电流数值。

5. 注意事项：
- 在使用过程中，避免将电流传感器暴露在高温、潮湿或腐蚀性环境中。

- 在测量前，请确保电流表的电源充足。

- 在测量过程中，避免将电流表暴露在强磁场或强电场中，以免影响测量精度。

以上是三相电流表的简要说明书，具体的使用方法和注意事项可以根据具体型号的说明书进行参考。

cd194--2x1电流表使用说明书1.引言CD194--2X1电流表是一种高精度、多功能的电流测量仪器。

它可以广泛应用于电力系统、工业自动化、电子电路等领域，用于测量直流和交流的电流值。

本说明书将详细介绍CD194--2X1电流表的技术参数、测量原理、使用方法及注意事项，以帮助用户正确使用和维护仪器。

2.技术参数2.1电流测量范围：0-2A2.2分辨力：0.001A2.3准确度：±1%（满量程）2.4工作温度：-10℃~40℃2.5相对湿度：≤80%2.6电源要求：DC9V2.7 尺寸：150mm×70mm×30mm2.8重量：260g3.测量原理CD194--2X1电流表采用了恒流式电流测量原理。

当测量电流通过电流表的电流回路时，产生的磁场与标准电流回路的磁场相互作用，从而使电流表的指针产生偏转。

4.使用方法4.1准备工作将CD194--2X1电流表放置在水平台面上，确保仪表不会受到外力的干扰。

检查仪表的电源开关是否关闭，是否符合电源要求。

4.2接线将待测电流直接通过电流表的电流回路。

根据需要选择直流或交流测量档位，并将电流表的接线插头连接到待测电流的电路上。

4.3选择测量档位根据预估的待测电流值，选择合适的测量档位。

若待测电流超过仪表的测量范围，则需要调整待测电流或更换合适的测量仪表。

4.4读数将电流表的电源开关打开，观察仪表上的指针偏转情况，并读取指针所指示的电流数值。

读数时需注意正确的角度，以避免因视角不准确而导致读数误差。

5.注意事项5.1仪表放置时要保持水平，避免外力干扰。

5.2在测量过程中，不要试图拆卸仪表，以免发生危险。

5.3使用前请检查仪表的电池电量，若电池电量不足，则需要及时更换。

5.4长时间不使用仪表时，请将电源开关关闭，以避免浪费电池功耗。

5.5若仪表出现故障，请及时送修，不要擅自修理，以免损坏仪表。

6.维护与保养6.1定期检查电流表的电池电量，并根据需要进行更换。
