道路中边桩坐标计算

公路施工放线中边桩坐标计算1.确定边坡起点和终点坐标边坡起点是指边坡开始的位置，一般是公路平面路面的外边缘。

边坡终点是指边坡结束的位置，一般是边坡与平面路面的交接点。

边坡起点和终点的坐标可以通过实地测量或根据设计图纸确定。

2.计算边坡的坡度坡度是指边坡的斜率，一般用百分比表示。

计算边坡坡度的方法有以下两种：方法一：直接计算斜率值地面上两点的高差除以两点之间的水平距离，再乘以100，即可得到边坡的坡度。

例如，地面上两点的高差为5米，水平距离为100米，则边坡的坡度为5/100*100=5%。

方法二：利用正切值计算斜率值边坡的坡度可以通过测量边坡的倾斜角度来计算。

根据正切函数的性质，tan(坡度角度)=高差/水平距离。

通过测量边坡起点和终点的高差和水平距离，可以计算出边坡的坡度角度，然后再转化为百分比表示。

3.计算边坡的坡高坡高是指边坡的垂直高度，即边坡起点点位的高程和终点点位的高程之差。

坡高的计算可以直接通过实地测量得到，也可以根据设计图纸上标注的高程数值进行计算。

4.确定边坡的放线点位边坡的放线点位是根据边坡起点和终点的坐标、坡度和坡高进行计算得出的。

根据边坡起点的坐标、坡度和坡高，可以计算出边坡上每个放线点位的坐标和高程。

具体计算方法如下：(1)确定边坡起点的坐标和高程。

(2)根据边坡的坡度和坡高，计算出边坡上每个等分点的高程。

(3)根据边坡起点的坐标和高程，以及等分点的高程，计算出边坡上每个等分点的坐标。

5.检查边坡放线的准确性在计算边坡坐标后，需要进行准确性检查。

可以通过对边坡上的放线点进行测量，然后与计算得出的坐标进行比对，如果两者相差较大，说明计算有误，需要重新计算。

总之，公路施工放线中边坡坐标的计算是一项复杂而重要的任务，需要根据设计要求和实际情况进行准确计算。

通过正确计算边坡的坐标和坡度，可以确保公路施工的质量和安全。

道路桩号算中边桩坐标高程计算程序道路桩号是指道路上的标志桩，用于表示道路上的位置和距离。

在道路规划、设计和施工中，需要根据桩号来确定道路的线形和纵断面，并计算出桩号对应的坐标和高程。

道路桩号的计算程序可以分为以下几个步骤：1.确定基准点：选择一个具备准确坐标和高程的点作为道路的起点，确定其坐标和高程。

2.确定桩号起点：确定一个参考点作为桩号的起点，通常选择道路的起点或其他规定的地点。

为了方便计算，可以选择一个整数作为起点桩号，如0、100等。

3.桩号计算：根据道路设计和实际情况，确定桩号的计数方式和间隔。

通常情况下，桩号以米为单位，从起点开始递增或递减。

4.桩号与坐标的关系：桩号与坐标之间存在一定的数学关系，可以根据道路的几何特征和设计参数进行计算。

例如，对于一条平直无坡道路，可以使用线性插值法计算桩号对应的坐标。

5.桩号与高程的关系：桩号与高程之间也存在一定的数学关系，可以根据道路的纵断面和地形特征进行计算。

例如，对于一条按规定坡度设计的道路，可以使用坡比法计算桩号对应的高程。

6.精度控制：在桩号计算过程中，需要考虑测量误差和计算方法的精度。

为了提高计算结果的准确性，可以采用较精确的测量方法和计算算法，并进行误差修正。

7.应用场景：道路桩号的计算程序可以应用于道路工程中的位置控制、导线布设、测量定位、横断面绘制等方面，为道路规划、建设和维护提供准确的空间位置和高程信息。

总结起来，道路桩号的计算程序是根据道路的设计和实际情况，通过选择基准点和起点桩号，确定桩号计算方式和间隔，以及桩号与坐标、高程之间的关系，计算出桩号对应的坐标和高程。

这个程序可以应用于道路工程中的各个环节，为道路的设计、施工和维护提供准确的空间位置和高程信息，提高工程质量和效率。

密级公开毕业设计(论文)题目: 道路中边桩坐标计算方法及程序设计重庆交通大学本科毕业论文原创性声明本人郑重声明:所呈交的毕业论文,是本人在导师的指导下,独立进行研究工作所取得的成果。

除文中已经注明引用的内容外,本论文不包含任何其他个人或集体已经发表或撰写过的作品成果。

对本文的研究做出重要贡献的个人和集体,均已在文中以明确方式标明。

本人完全意识到本声明的法律结果由本人承担。

毕业论文作者签名: 日期:年月日重庆交通大学本科毕业论文版权使用授权书本毕业论文作者完全了解学校有关保留、使用毕业论文的规定,同意学校保留并向国家有关部门或机构送交论文的复印件和电子版,允许论文被查阅和借阅。

本人授权重庆交通大学可以将本毕业论文的全部或部分内容编入有关数据库进行检索,可以采用影印、缩印或扫描等复制手段保存和汇编本毕业论文。

保密□,在年解密后适用本授权书。

本毕业论文属于不保密□。

(请在以上方框内打“√”)毕业论文作者签名: 指导教师签名:日期: 年月日日期: 年月日学位论文原创性声明本人郑重声明:所呈交的学位论文,是本人在导师的指导下进行的研究工作所取得的成果。

尽我所知,除文中已经特别注明引用的内容和致谢的地方外,本论文不包含任何其他个人或集体已经发表或撰写过的研究成果。

对本文的研究做出重要贡献的个人和集体,均已在文中以明确方式注明并表示感谢。

本人完全意识到本声明的法律结果由本人承担。

学位论文作者(本人签名): 年月日学位论文出版授权书本人及导师完全同意《中国博士学位论文全文数据库出版章程》、《中国优秀硕士学位论文全文数据库出版章程》以下简称“章程”,见//0>.,愿意将本人的学位论文提交“中国学术期刊(光盘版)电子杂志社”在《中国博士学位论文全文数据库》、《中国优秀硕士学位论文全文数据库》中全文发表和以电子、网络形式公开出版,并同意编入CNKI《中国知识资源总库》,在《中国博硕士学位论文评价数据库》中使用和在互联网上传播,同意按“章程”规定享受相关权益。

高等级公路中桩边桩坐标计算方法一、平面坐标系间的坐标转换公式如图 9 .设有平面坐标系 xoy 和 x'o'y' （左手系—— x 、 x' 轴正向顺时针旋转90°为 y 、 y' 轴正向）； x 轴与 x' 轴间的夹角为θ（ x 轴正向顺时针旋转至 x' 轴正向.θ范围：0° —360°）。

设 o' 点在 xoy 坐标系中的坐标为（ xo',yo' ）.则任一点 P 在 xoy 坐标系中的坐标（ x,y ）与其在 x'o'y' 坐标系中的坐标（ x',y' ）的关系式为：二、公路中桩边桩统一坐标的计算（一）引言传统的公路中桩测设.常以设计的交点（ JD ）为线路控制.用转点延长法放样直线段.用切线支距法或偏角法放样曲线段；边桩测设则是根据横断面图上左、右边桩距中桩的距离（、）.在实地沿横断面方向进行丈量。

随着高等级公路特别是高速公路建设的兴起.公路施工精度要求的提高以及全站仪、 GPS 等先进仪器的出现.这种传统方法由于存在放样精度低、自动化程度低、现场测设不灵活（出现虚交.处理麻烦）等缺点.已越来越不能满足现代公路建设的需要.遵照《测绘法》的有关规定.大中型建设工程项目的坐标系统应与国家坐标系统一致或与国家坐标系统相联系.故公路工程一般用光电导线或 GPS 测量方法建立线路统一坐标系.根据控制点坐标和中边桩坐标.用“极坐标法”测设出各中边桩。

如何根据设计的线路交点（ JD ）的坐标和曲线元素.计算出各中边桩在统一坐标系中的坐标.是本文要探讨的问题。

（二）中桩坐标计算任何复杂的公路平面线形都是由直线、缓和曲线、圆曲线几个基本线形单元组成的。

一般情况下在线路拐弯时多采用“完整对称曲线”.所谓“完整”指第一缓和曲线和第二缓和曲线的起点（ ZH 或 HZ ）处的半径为∞ ；所谓“对称”指第一缓和曲线长和第二缓和曲线长相等。

现阶段我国公路工程中已普遍使用大地坐标进行线型的控制及测设，在施工中经常要对中线坐标进行复核、加密，才能满足公路工程施工的需要。

本文是结合公路工程的实际需要，用于由直线、圆曲线、缓和曲线组成的一般公路线型中桩、边桩等计算的公式。

一、采用公式1 直线段1.1 中桩坐标计算公式1.2 边桩坐标计算公式2 缓和曲线段2.1 中桩坐标计算公式：以ZH点为原点，当曲线左转是Y=(-Y)Xp= X1+X*COSαA→B - Y*SINαA→B，Yp= Y1+X*SINαA→B + Y*COSαA→B以HZ点为原点，当曲线右转是Y=(-Y)Xp= X1-X*COSαB→A + Y*SINαB→A，Yp= Y1-X*SINαB→A - Y*COSαB→A（X=L-L5/40/R2/L s2， Y=L3/6/R/L s）2.2 边桩坐标计算公式：以ZH点为原点以HZ点为原点边桩坐标计算公式：以ZH点为原点坐标中的中桩左侧的“-90°”改为“+90°”，中桩右侧的“+90°”改为“-90°”就OK了。

3 圆曲线段3.1 中桩坐标计算公式当E点位于顺时针方向时取“+”,当E点位于逆时针方向时取“-”。

3.2 边桩坐标计算公式XP、YP——未知点P的坐标X1、Y1——各线型起点的坐标（第二曲线段为终点）XA、YA、XB、YB——P点边桩A点、B点的坐标（A为左侧、B为右侧）α1→2——直线段起点的方位角αA→B——各线形起点的切线方位角（第二曲线段为终点）L——P点距各线形起点的长度LS——缓和曲线段缓和曲线长R——各曲线段的半径β——P点的切线角（曲线左转时取“-”、曲线右转时取“+”）T1、T2——P点至边桩A、B的距离（A为T1、B为T2）边桩与路线切线方向的夹角设定为90°，实际应用中可根据需要进行修改。

道路中边桩坐标计算道路中边桩坐标计算是指在道路工程中，通过测量和计算确定道路边边坡上的边桩位置坐标。

边桩是道路上的重要控制点，用于标记路线的位置、限制土方开挖和边坡的外形。

在道路设计和施工中，准确计算道路边桩坐标非常重要，可以确保道路的质量和施工进度。

道路边桩坐标计算主要分为以下几个步骤：1.建立坐标系：道路边坡边桩一般使用直角坐标系进行计算。

首先在道路起点确定一个任意点为原点，然后建立水平坐标轴和垂直坐标轴。

水平坐标轴沿着道路的纵向延伸，垂直坐标轴与水平坐标轴相互垂直。

确定好坐标系后，可以根据测量数据进行计算。

2.测量边坡信息：在进行边桩坐标计算之前，需要先进行边坡的测量。

常用的测量方法包括经纬仪测量、GPS测量和全站仪测量。

通过这些测量手段，可以获取到边坡的各个控制点坐标、高程和坡度等信息。

3.计算边桩位置：根据测量数据，可以利用三角法或坐标几何方法来计算边桩的位置坐标。

三角法计算适用于相对简单的平面布置，通过边坡控制点与其它已知点之间的角度和距离关系，计算出边坡上的边桩位置坐标。

坐标几何法计算适用于复杂的平面和空间布置，通过建立边坡控制点之间的坐标方程组，利用线性代数方法求解控制点的坐标。

4.检查和修正：在进行边桩位置计算之后，需要对计算结果进行检查和修正。

检查主要是验证计算过程中的数据和计算方法是否正确，确保计算结果的准确性。

修正主要是根据实际情况对计算结果进行微调，使其更符合实际施工需要。

5.绘制边桩平面图：在计算和修正边桩位置之后，可以根据计算结果绘制边桩平面图。

边桩平面图是道路施工中重要的参考资料，可以清晰地标示出边坡上的边桩位置、编号和高程等信息，方便施工人员进行操作。

总之，道路边桩坐标计算是道路工程中的一项重要任务，需要通过测量和计算确定边桩的位置坐标。

准确的边桩坐标计算能够确保道路质量和施工进度，是道路设计和施工的基础工作。

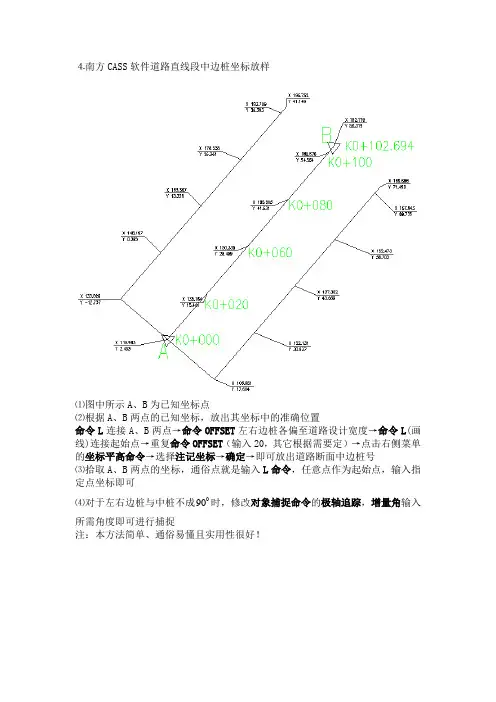

⒋南方CASS软件道路直线段中边桩坐标放样
⑴图中所示A、B为已知坐标点
⑵根据A、B两点的已知坐标，放出其坐标中的准确位置
命令L连接A、B两点→命令OFFSET左右边桩各偏至道路设计宽度→命令L(画线)连接起始点→重复命令OFFSET（输入20，其它根据需要定）→点击右侧菜单的坐标平高命令→选择注记坐标→确定→即可放出道路断面中边桩号
⑶拾取A、B两点的坐标，通俗点就是输入L命令，任意点作为起始点，输入指定点坐标即可
90时，修改对象捕捉命令的极轴追踪，增量角输入⑷对于左右边桩与中桩不成0
所需角度即可进行捕捉
注：本方法简单、通俗易懂且实用性很好！。

线路中边桩坐标计算通用公式
在进行线路中、边桩坐标计算时，可以使用以下通用公式：
1.线路中桩号计算公式：
桩号=起点桩号+距离
这个公式可以用来确定线路上其中一点的桩号，其中起点桩号是线路的开始处的桩号，距离是该点距离起点的距离。

2.边桩坐标计算公式：
(X,Y)=(X0+DX,Y0+DY)
在这个公式中，(X0,Y0)是线路上其中一起点边桩的坐标，DX和DY 分别是该边桩在水平和垂直方向上的偏移量。

通过这个公式，可以计算线路上任意一个边桩的坐标。

3.边桩水平距离计算公式：
D=√(DX^2+DY^2)
这个公式可以计算线路上两个边桩之间的水平距离，其中DX和DY是两个边桩在水平和垂直方向上的偏移量。

4.边桩偏角计算公式：
α = arctan(DY / DX)
在这个公式中，α表示边桩与起点边桩之间的偏角，DX和DY是两个边桩在水平和垂直方向上的偏移量。

这些公式可以在线路设计、测量、施工等方面使用，用于计算线路中其中一点的桩号、边桩的坐标、边桩之间的距离等。

通过这些计算，可以提高线路建设的精度和效率。

高等级公路中桩边桩坐标计算方法一、平面坐标系间的坐标转换公式如图9 ，设有平面坐标系xoy 和x'o'y' （左手系—— x 、x' 轴正向顺时针旋转90°为y 、y' 轴正向）；x 轴与x' 轴间的夹角为θ（x 轴正向顺时针旋转至x' 轴正向，θ范围：0°— 360°）。

设o' 点在xoy 坐标系中的坐标为（xo',yo' ），则任一点P 在xoy 坐标系中的坐标（x,y ）与其在x'o'y' 坐标系中的坐标（x',y' ）的关系式为：二、公路中桩边桩统一坐标的计算（一）引言传统的公路中桩测设，常以设计的交点（JD ）为线路控制，用转点延长法放样直线段，用切线支距法或偏角法放样曲线段；边桩测设则是根据横断面图上左、右边桩距中桩的距离（、），在实地沿横断面方向进行丈量。

随着高等级公路特别是高速公路建设的兴起，公路施工精度要求的提高以及全站仪、GPS 等先进仪器的出现，这种传统方法由于存在放样精度低、自动化程度低、现场测设不灵活（出现虚交，处理麻烦）等缺点，已越来越不能满足现代公路建设的需要，遵照《测绘法》的有关规定，大中型建设工程项目的坐标系统应与国家坐标系统一致或与国家坐标系统相联系，故公路工程一般用光电导线或GPS 测量方法建立线路统一坐标系，根据控制点坐标和中边桩坐标，用“极坐标法”测设出各中边桩。

如何根据设计的线路交点（JD ）的坐标和曲线元素，计算出各中边桩在统一坐标系中的坐标，是本文要探讨的问题。

（二）中桩坐标计算任何复杂的公路平面线形都是由直线、缓和曲线、圆曲线几个基本线形单元组成的。

一般情况下在线路拐弯时多采用“完整对称曲线”，所谓“完整”指第一缓和曲线和第二缓和曲线的起点（ZH 或HZ ）处的半径为∞ ；所谓“对称”指第一缓和曲线长和第二缓和曲线长相等。
