连续油管工具 必捷

连续油管井下工具系列第一节标准下井仪器串部件一、接头1．元头螺钉及凹座接头连续油管无头螺钉和凹座接头可将连续油管联接到工作管柱上(见图2～1)。

接头通过无头螺钉连接在连续油管上，螺钉可嵌进连续油管的凹槽中。

连续油管的凹痕由凹痕工具压制而成，在与接头连接的相同位置压制。

2．压制凹痕工具用凹痕锤在连续油管壁上精确地压制凹痕(见图2—2)。

3．外部卡瓦式接头连续油管外部卡瓦式接头，可将连续油管连接到通过螺纹连接的工作管柱上(见图2—3)。

该接头利用一组搭扣型卡瓦，通过楔进作用抓紧连续油管，因此，拉力越大抓得越紧，卡瓦不能旋转。

该接头的特点是上部的搭扣是垂直的，可防止接头在连续油管上旋转。

4．进入接头进入接头与连续油管外径一样，进入接头可连接到连续油管的内表面上，将带凹槽的连续油管旋进接头，从而将接头固定，接头上配合有预先用特定工具打制的沟槽(见图2— 4)。

5．双端进入接头双端进入接头可将两段连续油管连接到一起，其外径尺寸与连续油管一样(见图2—5)。

双端进入接头也进入连续油管的内表面，其连接方法同前面说的进入接头一样。

6．进入接头压制皱纹工具该工具用于进入接头的连接，使用该工具可方便地将连续油管与进入接头连接在一起。

该工具有两只交替轮，一只用于将连续油管套接到进入接头上，另一只是切割轮，用于切断连续油管(见图2--6)。

7．内部卡瓦接头连续油管内部卡瓦接头将连续油管连接到由螺纹连接的连续油管工具或工作管柱上。

内部卡瓦接头连接到连续油管的内表面上，接头用锥形卡瓦固定(见图2--7)。

8．双端内部卡瓦接头双端内部卡瓦接头将两段连续油管连接在一起，同样用锥形卡瓦固定在连续油管的内表面上(见图2—8)。

二、安全阀1．双瓣回压阀双瓣回压阀是标准的连续油管串元件(见图2—9)。

其作用是当地表设备或连续油管串损坏时阻止井中流体回流至连续油管。

为了其密封的安全性，该阀在设计上采取了双层密封，较高压力作用在阀瓣上时，聚四氟乙烯可对流体进行低压密封。

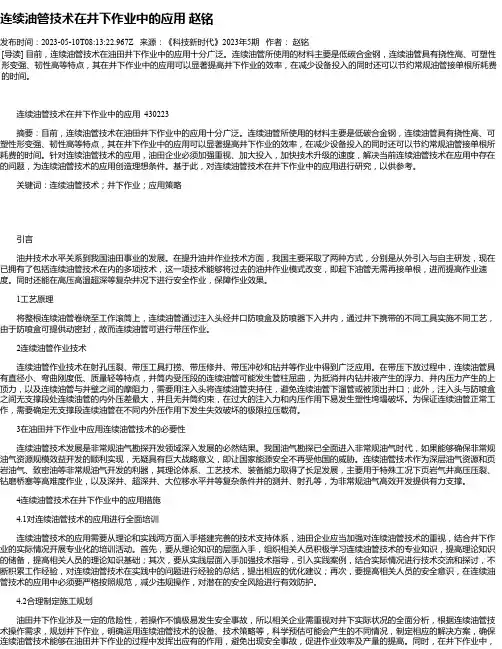

连续油管技术在井下作业中的应用赵铭发布时间：2023-05-10T08:13:22.967Z 来源：《科技新时代》2023年5期作者：赵铭[导读] 目前，连续油管技术在油田井下作业中的应用十分广泛。

连续油管所使用的材料主要是低碳合金钢，连续油管具有挠性高、可塑性形变强、韧性高等特点，其在井下作业中的应用可以显著提高井下作业的效率，在减少设备投入的同时还可以节约常规油管接单根所耗费的时间。

连续油管技术在井下作业中的应用 430223摘要：目前，连续油管技术在油田井下作业中的应用十分广泛。

连续油管所使用的材料主要是低碳合金钢，连续油管具有挠性高、可塑性形变强、韧性高等特点，其在井下作业中的应用可以显著提高井下作业的效率，在减少设备投入的同时还可以节约常规油管接单根所耗费的时间。

针对连续油管技术的应用，油田企业必须加强重视、加大投入，加快技术升级的速度，解决当前连续油管技术在应用中存在的问题，为连续油管技术的应用创造理想条件。

基于此，对连续油管技术在井下作业中的应用进行研究，以供参考。

关键词：连续油管技术；井下作业；应用策略引言油井技术水平关系到我国油田事业的发展。

在提升油井作业技术方面，我国主要采取了两种方式，分别是从外引入与自主研发，现在已拥有了包括连续油管技术在内的多项技术，这一项技术能够将过去的油井作业模式改变，即起下油管无需再接单根，进而提高作业速度。

同时还能在高压高温超深等复杂井况下进行安全作业，保障作业效果。

1工艺原理将整根连续油管卷绕至工作滚筒上，连续油管通过注入头经井口防喷盒及防喷器下入井内，通过井下携带的不同工具实施不同工艺，由于防喷盒可提供动密封，故而连续油管可进行带压作业。

2连续油管作业技术连续油管作业技术在射孔压裂、带压工具打捞、带压修井、带压冲砂和钻井等作业中得到广泛应用。

在带压下放过程中，连续油管具有直径小、弯曲刚度低、质量轻等特点，井筒内受压段的连续油管可能发生管柱屈曲，为抵消井内钻井液产生的浮力、井内压力产生的上顶力，以及连续油管与井壁之间的摩阻力，需要用注入头将连续油管夹持住，避免连续油管下溜管或被顶出井口；此外，注入头与防喷盒之间无支撑段处连续油管的内外压差最大，并且无井筒约束，在过大的注入力和内压作用下易发生塑性垮塌破坏。

连续油管作业工具介绍
连续油管作业的优势
可以安全地带压作业.
不需要压井作业，最大限度减少地层污染.
不需要连接管串,实现快速作业.
地面作业设备集成度高,方便移动,动复员费用低 无须准备钻杆等消耗材料,减少地面作业人员. 作业成本大幅度降低
2
连续油管地面作业设备
3
4
连续油管常规修井作业
井下工具下入及回收–测井及射孔作业工具
–过油管膨胀工具
–流量控制工具
–高流速管柱
–斜向器
–打捞 旋转作业
–冲沙作业
–扩眼/倒划眼
–开窗側钻
–井筒清洁
–切割
–磨铣
5
连续油管标准作业工具6
7
8
9
10
11
连续油管旋转作业12
马达修井作业
清洗作业
–沙/ 水泥
–尾管
划眼
–沙
–水泥
除垢 钻桥塞
磨工作筒 打捞
套管开窗 反循环打捞 油管切割
13
14
15
独特的定子设计
常规工具定子设计X-treme 定子设计
16
MM Junk Mill 17
18
DB Cutter 19
谢谢。

连续油管工具简介前言我公司长期同 Welltonic, DSI, Bakke oil tools 等几家专业的连续油 管工具公司保持良好的关系，在连续油管作业、工具、软件及实时监 控等领域，达成了战略合作协议。

这些专业工具公司在全球范围内已 经为 BJ、Schlumberger, Sanjel、Calfrac 等专业油田服务公司提供了优 质的连续油管工具、软件等配套服务。

目录1 2 3 4 5 6 7 8 9 外卡瓦式连接头 ...................................................................................................... 4 凹座式连接头 .......................................................................................................... 5 内插式连接头 .......................................................................................................... 6 双向可盘式连接头................................................................................................... 7 快速接头 ................................................................................................................. 8 马达头总成.............................................................................................................. 9 双瓣式单向阀 ........................................................................................................ 11 液压丢手 ............................................................................................................... 12 双向循环阀............................................................................................................ 1310 双向加速器............................................................................................................ 14 11 双向震击器............................................................................................................ 16 12 液压式打捞筒 ........................................................................................................ 18 13 液压式打捞矛 ........................................................................................................ 20 14 钢丝打捞矛............................................................................................................ 22 15 钢丝打捞筒............................................................................................................ 23 16 井下马达 ............................................................................................................... 24 17 磨铣钻头 ............................................................................................................... 26 18 套铣工具 ............................................................................................................... 27 19 万向节................................................................................................................... 28 20 加重杆................................................................................................................... 29 21 液压弓形弹簧扶正器 ............................................................................................. 30 22 刚性扶正器............................................................................................................ 31 23 套管接箍定位器 .................................................................................................... 32 24 跨式皮碗工具 ........................................................................................................ 34 25 跨式封隔器工具 .................................................................................................... 361外卡瓦式连接头图 1. 外卡瓦式连接头性能简介：外卡瓦式连接头是利用卡瓦作用于连续油管的外壁。

连续油管操作工考题一．填空题1.油管下井时一直保持恒定张力，这样便可使注入头平稳地从滚筒上倒走油管。

2. HR-635连续油管注入头适用于外径尺寸从1″至2-3/8″的连续油管，能在开路液压系统和闭路液压系统下工作3. 连续上提能力为35,000磅（3000psi压力下）;下推能力为15,000磅4. HR-635连续油管注入头最高运行速度为265英尺/分钟5. 连续油管主要由：HR635 注入器、2015 滚筒、301型撬装控制间、动力源、防喷总成、连续油管倒管装置几部分组成6. HYDRA RIG公司的RC-203型连续油管计深器适合于外径为1”至2-3/8”的油管7. 防喷器蓄能器有 2 个，每个容积为10加仑，额定压力为3000PSI，容积适合于操作四闸板防喷器8.升控制室：清除控制室上方所有遮挡物，将操控阀门开到UP位置，控制室开始起升，升的同时要观察控制室四周有无障碍物，到位后将四角的支撑板放在工作位置，将操控阀开到DOWN的位置，待控制室完全压在支撑板上时再将控制阀开到STOP位置，9.指重单元校准时用到的润滑油型号是：马丁耐克油。

10. 滚筒上的自动排管系统主要包括滚筒传动齿轮、传动链条、定比传动链条箱和丝杠组成。

11. 控制室内滚筒强制排管控制阀是一个三位六通换向阀。

它不能与滚筒上的强制排管控制阀同时使用。

12.链传动部件人工润滑时，润滑油应加在链条松边内、外链板间隙中。

13.空气压缩机的种类很多，按工作原理分为容积型压缩机和速度型压缩机。

14.滚筒与控制房连接的三条数据线分别是流量前、流量后、编码器。

15.巡视人员观察注入器动作时保持与注入器距离，严禁用手碰触注入器链条。

16.做拉伸试验时无关人员远离，拉力要在油管的安全载荷内。

17.井下安全阀按其控制方式分地面液压控制和井下流体自动控制两类，地面液压控制分钢丝回收式、油管携带环空安全阀。

18.连续油管可安全地进行欠平衡钻井作业，其最大的优势是可以确保井下始终处于欠平衡状态，减少泥浆漏失，防止地层伤害的发生。

连续油管基础知识讲座•自从1963年连续油管进入石油界，这项技术预示着它将引起石油发展伯顿所有的服务和产品。

连续油管可提供以下的优点：•高效率自成一体的设备，无需钻机的支持•洗井、压井。

•挤水泥、打水泥塞弃井。

•冲砂•连续油管完井。

•连续油管钻井、侧钻。

•连续油管射孔。

•连续油管是一种可移动、液压驱动设备，它设计用来在带压状态下安全地起下连续油管进行钻完井、修井作业。

连续油管尺寸范围有2 7/8”、3 ½“80K/100K了解一点连续油管的历史会使你增加对连续油管现状的感性认识。

虽然连续油管应用于石油行业已有但是相对来说它还是一种新兴的油田服务设备，犹如各种连续油管历史简介海底管线工程是最早期的利用盘卷油管的方式铺设的，休斯顿概念将绕性油管应用到小型油井修井作业。

连续油管历史简介这种基本理论的设计概念帮助注入器的样机，具公司开发出第一台•油管发展史1962年作为连续油管的先驱着Standard Tube（哈里伯顿进入连续油管市场）•1980年连续油管有了突飞猛进的发展，油管屈服强度达到70000psi术，一是拥有专利的条形斜线焊接工艺，二是改进了管材（哈里伯顿进入连续油管市场）开发出1 ¼”范围和开拓了新的市场。

在这段时期，连续油管用来冲砂、气举、清蜡、酸化、打捞、挤水泥、小型钻井、防砂、虹OTIS •一，注入器总成•二，防喷器总成哈里伯顿技术规范上起负荷 30000下推力 15000无负荷最大油管运行速度分）分）•液压驱动相对运动链条。

•直梁用来夹紧油管。

•围绕直梁的滚子链用来通过卡瓦块向油管传递负荷。

30K•最佳性能与负荷比为：•高性能轴承滚动部件•具有最佳的低速反应特点30K•双向平衡阀用来注入器的动态制动•快速锁定•所有液压部分工作压力30K•加紧梁大通孔（打开状态）设计用以配合大直径的油管和工具通过•带有循环运转滚动轴承的加紧梁可平稳地传30K•卡瓦链条可适用于•直接作用式卡瓦链加紧器•设在卡瓦链条上的高压储能器可在失去动力源30K 注入器卡瓦设计特点•轴向是由卡瓦与油管摩擦产生的•经多次测试和评估最佳的卡瓦设计为：–与油管4点接触–卡瓦为V型凹槽–卡瓦材质为渗碳硬质钢材–可适用与较大范围的油管尺寸30K•实际摩擦系数•卡瓦摩擦力转换为轴向负荷等于乘于0.3平衡阀盲板剪切卡瓦半封连续油管防喷器安装在井口或注入器下方，它由液压控制的成，每组芯子有其独立•连续油管防喷器每组设有手动开关统失灵时可用来手动开关，或防喷器处于关闭状态时将其锁定。

采购方案号：套管头及配套工具技术协议买受人：吐哈油田工程技术研究院出卖人：签订时间：2017年月签订地点：新疆鄯善1、总则本协议规定了吐哈油田公司工程技术研究院氮气驱项目套管头及配套工具的制造、检验、运输保护及安装调试等要求。

出卖人应对套管头及配套工具的制造、供货、检查、实验和安装调试负全部责任，保证所提供的设备满足相关标准及规范，以及相关规格书的要求。

对于不能妥善解决的矛盾，出卖人有责任以书面形式通知买受人，出卖人若有与以上文件不一致的地方，应在其投标书中予以说明，若没有说明，则被认为完全符合上述文件所有要求，即使出卖人符合本规格书的所有条款，也不能免除出卖人对所有提供设备和附件应当承担的全部责任。

出卖人的供货和服务包括：按照供货清单供货、出厂测试、包装运输、负责安装及调试、技术培训、质量保证、技术支持等。

2、供货范围本项目出卖人提供切割套管、打磨套管等一切套管头相关安装及调试服务3、技术参数及要求3.1 标准套管头273.1mm 139.7mm 70MPa（套管头TF 10-3/4″×5 1/2″-70）1）套管头上法兰规格为11" 10000 BX158，配套提供连接螺栓及垫环2）套管头连接方式为卡瓦式，固定油层套管用卡瓦悬挂器3）适用于钢级为PT110T/P110/N80，外径为10-3/4″（273mm）的表层套管和油层套管5 1/2"（139.7mm）的套管连接4）密封要求：套管头与采气树配套，套管头与油管四通下法兰密封为金属密封，与表层套管密封为2道橡胶BT密封5）套管头单侧为1个2-9/16″×10000PSI平板闸阀，连接1个2-9/16"-10000PSI ⨯2-7/8" NU(内扣)丝扣法兰，其中一侧配有仪表法兰，带转换接头，截止阀，压力表（40MPa，吐哈油田专业检验结构出具的试压检验报告，费用由出卖人承担），缓冲器；6）工作压力：70MPa；耐温：140℃7）套管头与套管抱死后，可上提负荷50KN-150KN不分离8）额定工作压力：70MPa（10000psi）9）产品规范等级：PSL210）性能要求级别：PR211）材料等级：BB12）额定温度等级：LU13）连接规范：按API Spec 6A20版和GB/T22513-2013标准法兰连接3.2 标准套管头339.7mm 177.8mm 70MPa（套管头TF 13-3/8″×7″-70）1）套管头上法兰规格为11" 10000 BX158，配套提供连接螺栓及垫环2）套管头连接方式为卡瓦式，固定油层套管用卡瓦悬挂器3）适用于钢级为PT110T/P110/N80的13-3/8″（339.7mm）表层套管和7"油层套管（177.8mm）4）密封要求：套管头与采气树配套，套管头与油管四通下法兰密封为金属密封，与表层套管密封为2道橡胶BT密封5）套管头单侧为1个2-9/16″×10000PSI平板闸阀，连接1个2-9/16"-10000PSI ⨯2-7/8" NU(内扣)丝扣法兰，其中一侧配有仪表法兰，带转换接头，截止阀，压力表（40MPa，吐哈油田专业检验结构出具的试压检验报告，费用由出卖人承担），缓冲器；6）工作压力：70MPa；耐温：140℃7）套管头与套管抱死后，可上提负荷50KN-150KN不分离8）额定工作压力：70MPa（10000psi）9）产品规范等级：PSL210）性能要求级别：PR211）材料等级：BB12）额定温度等级：LU13）连接规范：按API Spec 6A20版和GB/T22513-2013标准法兰连接3.3 标准套管头273.1mm 177.8mm 70MPa（套管头TF 10-3/4″×7″-70）1）套管头上法兰规格为11" 10000 BX158，配套提供连接螺栓及垫环2）套管头连接方式为卡瓦式，固定油层套管用卡瓦悬挂器3）适用于钢级为PT110T/P110/N80的10-3/4″（273.1mm）表层套管和7"油层套管（177.8mm）4）密封要求：套管头与采气树配套，套管头与油管四通下法兰密封为金属密封，与表层套管密封为2道橡胶BT密封5）套管头单侧为1个2-9/16″×10000PSI平板闸阀，连接1个2-9/16"-10000PSI ⨯2-7/8" NU(内扣)丝扣法兰，其中一侧配有仪表法兰，带转换接头，截止阀，压力表（40MPa，吐哈油田专业检验结构出具的试压检验报告，费用由出卖人承担），缓冲器；6）工作压力：70MPa；耐温：140℃7）套管头与套管抱死后，可上提负荷50KN-150KN不分离8）额定工作压力：70MPa（10000psi）9）产品规范等级：PSL210）性能要求级别：PR211）材料等级：BB12）额定温度等级：LU13）连接规范：按API Spec 6A20版和GB/T22513-2013标准法兰连接4、质量制造及监造出卖人严格按照以上要求进行产品设计和制造。

采购方案号： xxx采气井工具及相关配件技术协议买受人：吐哈油田工程技术研究院出卖人： XXXX签订时间： 2018 年 4 月签订地点：新疆鄯善1、总则本协议规定了吐哈油田工程技术研究院用于哈萨克斯坦让那若尔油田的采气井工具及相关配件制造、检验、运输及安装调试等要求。

出卖人应对出卖的采气井工具及相关配件制造、供货、检查、实验和指导安装调试负全部责任，保证所提供的设备满足相关标准及规范，以及相关使用说明书等附带资料文件的要求。

对于不能妥善解决的矛盾，出卖人有责任以书面形式通知买受人，出卖人若有与以上文件不一致的地方，应在其投标书中予以说明，若没有说明，则被认为完全符合上述文件所有要求，即使出卖人符合本技术协议的所有条款，也不能免除出卖人对所有提供设备和附件应当承担的全部责任。

出卖人的供货和服务包括：按照供货清单供货、出厂测试、包装运输、指导安装及调试、质量保证、技术支持等。

2、供货范围序号材料名称规格型号单位数量变扣接头10000 psi 母 3-1/2" VAM TOP 公 3-1/2"SL-APEX 套 4变扣接头10000 psi 公 3-1/2" VAM TOP 母 3-1/2"SL-APEX 套 4 1变扣接头10000 psi 公 2-7/8" UPTBG 母 2-7/8"SL-APEX 套8变扣接头10000 psi 母 2-7/8" UPTBG 公 2-7/8"SL-APEX 套 4液控毛细管线10000 psi d 3/8'' 米1100 2液控毛细管线10000 psi d 1/4'' 米2200 毛细管卡套终端接头10000 psi 1/4" NPT-1/4" 套90毛细管卡套终端接头10000 psi 1/2" NPT-1/4" 套483 毛细管卡套终端接头10000 psi 1/4" NPT-3/8" 套46毛细管卡套终端接头10000 psi 1/2" NPT-3/8" 套46毛细管卡套终端接头10000 psi 3/8" NPT-3/8" 套46毛细管卡套中间接头10000 psi 3/8" 套464 毛细管卡套中间接头10000 psi 1/4"-3/8" 套46毛细管卡套中间接头10000 psi 1/4" 套66毛细管卡套及螺母10000 psi 3/8" 套70 5毛细管卡套及螺母10000 psi 1/4" 套906 毛细管固定卡套3-1/2 THQT 套112法兰钢圈10000 psi R 54 套 2 7法兰钢圈10000 psi Bx 158 套 28 油管挂密封圈10000 psi 6.625 套 29 封隔器10000 psi THY 453-137 套 310 封隔器延伸筒10000 psi THYS-108 套 311 注塑泵15000psi 个 112 手动液压泵10000PSI P59 个 313 控制柜配件包套 1易熔塞2102-50283 个 1溢流阀H-900-HP-SS-L-1/4-A-NE 个 1溢流阀H-900-HP-SS-L-1/4-H-NE （7500-2G000）个 2高压减压阀44-1166-24-299 个 1低压减压阀44-2263-242-1196 个 1压力开关9692X-2CC-7-W36 个 1中间阀IFV-10SS-FN4-3B 个 1 中间阀维修包KIT-IFV-3A-10H 个 4电控元件GV2-ME 个 1先导阀MRR-SS-L-R-H 个 1中继阀MRR-SS-L-B-H 个 1 中继阀维修包KIT-MRR-H 个 3吸油过滤器0015S125W/-W 个 1直接头SS-CM-FL4-NS6 个 3直角接头SS-LM-FL4-NS6 个 314 坐封阀（可溶）KZF-114 套 215 密封插管THCG-101 套 416 密封插管CG-117 套 217 打捞工具DLGJ-82 套 1 3、技术参数及要求（ 1）变口接头扣型：母扣螺纹3-1/2" V AM TOP公扣螺纹3-1/2"SL-APEX ；适应工作环境： H2S≤ 6%，CO2≤ 0.8%；扣型：公扣螺纹3-1/2" V AM TOP母扣螺纹3-1/2"SL-APEX ；适应工作环境： H2S≤ 6%，CO2≤ 0.8%；扣型：公扣螺纹2-7/8" UPTBG母扣螺纹2-7/8"SL-APEX ；适应工作环境：H2S≤ 6%，CO2≤ 0.8%；扣型：母扣螺纹2-7/8" UPTBG公扣螺纹2-7/8"SL-APEX ；适应工作环境： H2S≤ 6%，CO2≤ 0.8%；（ 2）液控毛细管线工作压力： 10000Psi，壁厚： 0.065in ，材料： 316 不锈钢；适应工作环境：H2S≤ 6%，CO2≤ 0.8%；型号： d 3/8''，作用：连接主翼阀与地面控制柜；型号： d 1/4''，作用：连接井下安全阀阀与地面控制柜；（3）毛细管卡套终端接头″型号： 1/4"NPT-1/4 ″承压 ,10000Psi, 总长： 50mm；外径： 25mm；通径 :6mm; 材料： 316 不锈钢；适应工作环境： H2S≤ 6%， CO2≤0.8% ；作用：连接毛细管与油管挂；型号： 1/2"NPT-1/4 ″承压 ,10000Psi, 总长： 50mm；外径： 25mm；通径 :6mm; 材料： 316 不锈钢；适应工作环境： H2S≤ 6%， CO2≤0.8% ；作用：连接井口与毛细管；型号： 1/4"NPT-3/8 ″承压 ,10000Psi, 总长： 50mm；外径： 25mm；通径 :6mm; 材料： 316 不锈钢；适应工作环境： H2S≤ 6%， CO2≤0.8% ；作用：连接主翼阀与毛细管；型号： 1/2"NPT-3/8 ″承压 ,10000Psi, 总长： 50mm；外径： 25mm；通径 :8mm; 材料： 316 不锈钢；适应工作环境： H2S≤ 6%， CO2≤0.8% ；作用：连接井口与毛细管；型号： 3/8"NPT-3/8 ″承压 ,10000Psi, 总长： 50mm；外径： 25mm；通径 :8mm; 材料： 316 不锈钢；适应工作环境： H2S≤ 6%， CO2≤0.8% ；作用：连接主翼阀与毛细管；（4）毛细管卡套中间接头型号： 3/8"总长： 50mm；外径： 25mm；通径 8mm，材料： 316 不锈钢；适应工作环境： H2S≤ 6%，CO2≤ 0.8%；作用：毛细管之间连接；型号： 1/4"-3/8"总长： 50mm；外径： 25mm；通径 6mm，材料： 316 不锈钢；适应工作环境： H2S≤ 6%，CO2≤ 0.8%；作用：毛细管之间连接；型号： 1/4"总长： 50mm；外径： 25mm；通径 6mm，材料： 316 不锈钢；适应工作环境： H2S≤ 6%，CO2≤ 0.8%；作用：毛细管之间连接；（ 5）毛细管卡套及螺母型号： 3/8" ，总长： 50mm；外径： 25mm；通径： 8mm，材料： 316 不锈钢；适应工作环境： H2S≤ 6%， CO2 ≤0.8%；作用：毛细管密封件；型号： 1/4" ，总长： 50mm；外径： 25mm；通径： 6mm，材料： 316 不锈钢；适应工作环境： H2S≤ 6%， CO2 ≤0.8%；作用：毛细管密封件；（ 6）毛细管固定卡套总长： 250mm ；外径： 114mm ；通径： 89mm；配套油管尺寸3-1/2" ；适应工作环境：H2S≤ 6%， CO2≤ 0.8% ；作用：将毛细管固定在油管上；（ 7）法兰钢圈型号： R54，承压： 70Mpa，适应工作环境：H2S≤ 6%， CO2≤ 0.8% ；型号： Bx 158 ，承压： 70Mpa ，适应工作环境：H2S≤ 6%，CO2≤ 0.8%；（ 8）油管挂密封圈适应工作环境：H2S≤ 6%， CO2≤ 0.8%；作用：配套6-5/8" 套管井油管挂尺寸；（ 9）封隔器总长： 670mm，外径： 137mm，通径： 82.6mm ，工作压力： 10000psi ，工作温度： 148°C，适应工作环境：H2S≤6%， CO2≤ 0.8%；（ 10）封隔器延伸筒工作压力： 10000Psi，总长：711.2mm，外径：108mm，通径：82.6mm ，工作压力： 10000psi，工作温度： 148° C，适应工作环境：H2S≤6%， CO2≤ 0.8%；（ 11）注塑泵工作压力： 15000Psi，工作温度： -46— 121℃；扣型： 1/4NPT ；（ 12）手动液压泵工作压力： 10000Psi，排量：0.7 ml/次；手柄力：≦290N；容量 0.7L ；（13）控制柜配件包（控制柜是深圳市弗赛特科技股份有限公司为哈萨克斯坦让那若尔油田采气井定制地面控制柜）易熔塞型号： 2102-50283，材质：合金；作用：井口防火易熔塞；溢流阀型号： H-900-HP-SS-L-1/4-A-NE 材质： 316 不锈钢；作用：控制盘内部先导安全阀；溢流阀型号： H-900-HP-SS-L-1/4-H-NE （ 7500-2G000 ），材质： 316 不锈钢；作用：控制盘内部地面安全阀控制回路防超压调节阀；高压减压阀型号： 44-1166-24-299 ，材质： 316 不锈钢；作用：控制盘面板高压调节阀；低压减压阀型号： 44-2263-242-1196 ，材质： 316 不锈钢；作用：控制盘面板高压调节阀；压力开关型号： 9692X-2CC-7-W36 ，材质： 316 不锈钢；作用：控制电动泵启停的；中间阀型号： IFV-10SS-FN4-3B ，材质： 316 不锈钢；作用：控制盘液动三通阀；中间阀维修包型号： KIT-IFV-3A-10H ，材质：氟橡胶；作用：控制盘液动三通阀；电控元件型号： GV2-ME ；作用：增压泵控制电路；先导阀型号： MRR-SS-L-R-H ，材质： 316 不锈钢；作用：控制盘内部逻辑阀；中继阀型号： MRR-SS-L-B-H ，材质： 316 不锈钢；作用：控制盘面板关断阀；中继阀维修包型号： KIT-MRR-H ，材质：氟橡胶；作用：控制盘面板关断阀；吸油过滤器型号： 0015S125W/-W ，材质： 316 不锈钢；作用：控制盘油箱过滤器；直接头型号： SS-CM-FL4-NS6 ，材质： 316 不锈钢；作用：控制盘内和现场；直角接头型号： SS-LM-FL4-NS6 ，材质： 316 不锈钢；作用：控制盘内和现场；（ 14）坐封阀（可溶）球座外径： 95.25mm，球座内径：31.75 球大小：Φ 38，扣型： 2 7/8"EUE ，长度： 260mm，材质：可溶镁铝合金；适应工作环境：H2S≤ 6%， CO2≤0.8%；（ 15）密封插管总长： 1281mm，外径： 101mm ，通径： 60mm，工作压力：10000Psi，工作温度： 148° C，上接头：2-7/8"SL-APEX 母，适应工作环境：H2S≤ 6%， CO2≤ 0.8%；（ 16）密封插管总长： 741mm，外径： 145mm ，通径： 76.2mm ，工作压力：70Mpa ，工作温度：120° C，连接扣型： 3-1/2 "UP TBG （上端单母），适应工作环境：H2S≤ 6%， CO2≤ 0.8%；（ 17）打捞工具总长： 3035mm ，外径： 127mm，内通径： 25.4mm ，工作温度：120° C，上部连接扣型：3-1/2 "UP -TBG （上端母），适应工作环境：H2S≤ 6%， CO2≤0.8% ；4、质量制造及监造出卖人严格按照以上要求进行产品设计和制造。

浅谈连续油管技术在井下作业中的应用现状及思考摘要：在油气田勘探与开发中连续油管发挥越来越重要的作用，连续油管作业装置已被誉为万能作业设备，广泛应用于油气田修井、钻井、完井、测井等作业，加强对其技术的研究对于提升油田开采量，保障油田安全具有极大的意义。

关键词：井下作业；连续油管技术；现状一、油田井下作业中连续油管技术的优势在石油和天然气工业中连续油管也称为挠性油管或CT，是在大卷盘上绕线的长连续管柱。

它通常由低碳合金钢制成，直径范围从8英尺到12英尺。

可以先将卷管拉直，然后再将其插入井眼中，然后回卷以稍后再卷回到卷轴上。

连续油管在石油和天然气行业中现已有着十分广泛的应用，在钻井，修井，完井等领域起着不可或缺的作用。

显然，CT技术将继续在石油市场上带来更多的应用。

连续油管可以满足生产井修井作业过程中的三项至关重要的需求：首先，任何此类作业都需要一种在地层压力和地面之间提供动态密封的方法；其次，需要一根可以下入井中来输送流体的连续导管；最后，需要有一种既能将导管下入井中又能在带压条件下将其收回的方法。

连续油管带底封拖动分段压裂工艺具有压裂改造针对性强、作业速度快，既能实现针对性的分层改造，又能以较大排量引导裂缝起裂和延伸，并且压后实现井筒全通径，有利于后续作业施工等优点，是新疆油田首次使用的一种既能实现大规模改造，又能达到分层压裂、精细压裂的一种新型分段压裂技术。

之所以在国内外受到越来越多的欢迎，是因为它具有以下优点：（1）油井不停产作业：压力控制设备可以使连续油管在带压工况下安全应用。

（2）高压管道：连续油管串为流体循环，进、出井眼提供了一个高压通道。

另外，通过连续油管串可以操作水力工具或通过流体泵提供井下动力。

（3）不间断循环：在连续油管串被下入井下或从井下抽出的情况下，流体仍可以不间断地泵入井下。

（4）刚性和强度：连续油管串的刚性和强度使得工具和设备，以及连续油管串本身能被推入和拉出大斜度井和水平井。

连续油管到底是什么连续油管（Coiled tubing）是用低碳合金钢制作的管材，有很好的绕性，又称绕性油管，一卷连续油管长几千米。

可以代替常规油管进行很多作业，连续油管作业设备具有带压作业、连续起下的特点，设备体积小，作业周期快，成本低。

连续油管源于二十世纪40年代第二次世界大战期间盟军的“PLUTO”。

该计划是盟军在英国和法国之间铺设了一条穿越英吉利海峡、总长近49000m的海底输油管道。

这条输油管道共由23条管线组成，其中就用到内径为76. 2mm、对缝焊接而成的连续钢管。

1962年，美国加里福尼亚石油(California Oil)公司和波温石油工具(Bowen Oil Tools)公司联合研制了第一台连续油管轻便修井装置，所用连续油管外径为33. 4mm，主要用于墨西哥海湾油、气井的冲砂洗并作业。

在连续油管诞生30周年后，它的价值才真正被人们所认识，到二十世纪90年代，连续油管技术得到了突飞猛进的发展。

连续油管作业装置已被誉为“万能作业机”，广泛应用于油气田修井、钻井、完井、测井等作业，贯穿了油气开采的全过程。

至1993年底，全世界在用的连续油管作业机数量己达561台，连续油管的年消耗量达426万米，连续油管的最大作业深度达7125m，大直径的连续油管不断问世。

1990年，外径为50. 8mm的连续油管投入完井作业;1992年1月，外径为60. 3mm的连续油管问世;1993年，外径为88. 9mm的连续油管已用于深井试油;1994年，连续油管的最大直径己达114. 3mm。

如今，连续油管作业已涉及钻井、完井、试油、采油、修井和集输等多个作业领域。

1992年初，美国石油学会开始编制“连续油管作业和应用”作为API的推荐作法，规范连续油管的工程、设计、制造、配套、安装、试验及操作。

目前，世界上几大主要连续油管与连续油管作业机的制造厂商几乎都集中在美国。

连续油管制造厂家有精密油管技术公司(Precision Tube Technology)、优质油管公司(QualityTubing Inc)和西南管材公司(Southwesten Pipe Inc)三大连续油管制造公司。

连续油管作业技术简述1.连续油管简述连续油管(coiled tubing,简称CT) 装置是一种有别于传统作业方式的特种作业设备, 自上世纪60年代初引入油田生产后,便以其高效、实用、经济的特点倍受使用者的青睐。

连续管也称柔性管，是一种强度高、塑性好、抗腐蚀较强的ERW 焊接钢管，单根长度可达几千米，在生产线连续生产并按一定长度缠绕在卷筒上交付使用。

进入2000 年后, 由于材质和设备制造技术的更新提高, 连续油管技术发展迅速,新型连续油管车各方面性能大为改进, 能够适应更加恶劣环境和从事更为复杂的技术。

2.连续油管设备组成连续油管设备主要包括以下几部分：（1）滚筒：储存和传送连续油管；（2）注入头：为起下连续油管提供动力；（3）操作室：设备操作手在此监测和控制连续油管；（4）动力组：操作连续油管设备所要求的液压力源；（5）井控装置：连续油管带压作业时的井口安全装置。

3.连续油管工作原理其工作原理是：车辆停靠井口处,依次吊装防喷器、注入头于井口(防喷管)上,将CT 从绞盘上拉出经鹅颈管导向进入注入头, 由注入头链条拉紧后通过防喷器下入作业管柱中, 绞盘轴端的接头可与配套设备联接, 泵注液体或气体入井, 操作室内可远程控制CT 起下及相关部件的动作。

4.连续油管技术的应用连续油管以其高效性、经济性以及对地层污染小等优点目前已广泛应用于钻井、完井、采油、修井和集输等各个作业领域，被称作“万能作业机”。

4.1连续油管的冲砂洗井冲砂洗井是目前最常见的连续油管修井作业。

洗井是将洗井液通过连续油管泵入井内, 使砂粒松动并将其从生产油管与连续油管的环空冲到地面上来。

连续油管由于其具有良好的挠性等特点，除进行常规的冲洗作业外，还用于解决一些比较复杂的井下管柱被卡堵情况。

这类井既无法建立循环又不能起出井下管柱，常规方法处理起来难度大。

连续油管冲砂技术可以在不压井的情况下进行快捷作业，效率高，直径小，非常适合油管作业，还可以避免因压井而产生的地层损害。

连续油管安全高效安装方法摘要：现阶段，随着工业化与城市化过程中石油天然气需求量的逐步增加，石油天然气勘探技术日渐成熟，尤其是连续油管技术在石油天然气资源开发中的优势凸显。

与传统的油管技术相比，连续油管具有更广的适用性，如果要保障连续油管技术优势的发挥，就必须要保障连续油管的安装质量，严格遵守相应的安装规范。

基于此，本文重点探析了连续油管的安全高效安装方法，能够从根本上指导连续油管的安装作业，提高安装的安全性，保障钻井作业的高效进行。

关键词：连续油管；高效安装；安装方法连续油管是石油天然气开发领域一种十分特殊且有效的技术，这一技术在应用的过程中，最为关键的是要保障连续油管的安装质量。

连续油管在钻井领域的应用最多，如果依旧采用的是常规的安装方法，由于存在较多的高空和吊装作业，使得在连续油管的安装过程中存在诸多的安全风险，且安装进度缓慢，如果要保障正常的钻井作业开展，就必须要在连续油管的安装过程中，选取安全、高效的安装方法。

1.连续油管技术与装备的特点连续油管作业技术与常规油管技术相比，有着更为突出的优势与特征，有效保障了石油、天然气等各种资源的高效开发与使用。

连续油管技术的特点主要表现在：（1）整体的作业成本相对较低，连续油管作业工作装置在使用时的设备种类少，无论是搬迁安装作业，还是作业井准备作业，其耗费时间都相对较短。

连续油管在应用时的作业速度较快，整体的工作量相对较小，这一特征使得该技术在应用时的总体成本偏低。

根据有关数据显示，连续油管钻井的成本仅仅为常规钻井的1/3，作业节约费用高达了25%～30%[1]。

（2）油井产量大大提升。

连续油管技术在应用时，可以通过油管老井的重钻或者侧钻水平井，来使得原来没有经济效益的老井具有更高的产量。

（3）对油层加以有效保护，整个作业过程更为安全与高效，对于一些敏感地层而言，连续油管技术更具安全性与可靠性，在技术应用时完全可以达到不放喷、放压、带压连续作业，有效避免了地层被污染的情况，对油层起到了一定的保护作用，有利于增加油田产量。
