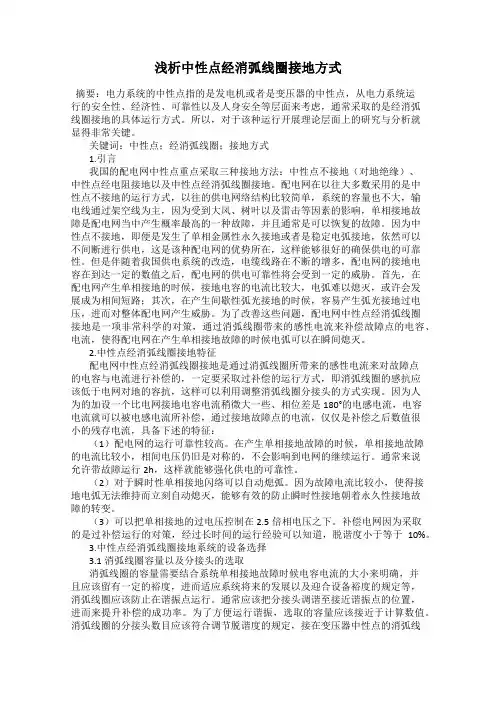

中性点经消弧线圈接地系统接地方式分析

浅析中性点经消弧线圈接地方式摘要：电力系统的中性点指的是发电机或者是变压器的中性点，从电力系统运行的安全性、经济性、可靠性以及人身安全等层面来考虑，通常采取的是经消弧线圈接地的具体运行方式。

所以，对于该种运行开展理论层面上的研究与分析就显得非常关键。

关键词：中性点；经消弧线圈；接地方式1.引言我国的配电网中性点重点采取三种接地方法：中性点不接地（对地绝缘）、中性点经电阻接地以及中性点经消弧线圈接地。

配电网在以往大多数采用的是中性点不接地的运行方式，以往的供电网络结构比较简单，系统的容量也不大，输电线通过架空线为主，因为受到大风、树叶以及雷击等因素的影响，单相接地故障是配电网当中产生概率最高的一种故障，并且通常是可以恢复的故障。

因为中性点不接地，即便是发生了单相金属性永久接地或者是稳定电弧接地，依然可以不间断进行供电，这是该种配电网的优势所在，这样能够很好的确保供电的可靠性。

但是伴随着我国供电系统的改造，电缆线路在不断的增多，配电网的接地电容在到达一定的数值之后，配电网的供电可靠性将会受到一定的威胁。

首先，在配电网产生单相接地的时候，接地电容的电流比较大，电弧难以熄灭，或许会发展成为相间短路；其次，在产生间歇性弧光接地的时候，容易产生弧光接地过电压，进而对整体配电网产生威胁。

为了改善这些问题，配电网中性点经消弧线圈接地是一项非常科学的对策，通过消弧线圈带来的感性电流来补偿故障点的电容、电流，使得配电网在产生单相接地故障的时候电弧可以在瞬间熄灭。

2.中性点经消弧线圈接地特征配电网中性点经消弧线圈接地是通过消弧线圈所带来的感性电流来对故障点的电容与电流进行补偿的，一定要采取过补偿的运行方式，即消弧线圈的感抗应该低于电网对地的容抗，这样可以利用调整消弧线圈分接头的方式实现。

因为人为的加设一个比电网接地电容电流稍微大一些、相位差是180°的电感电流，电容电流就可以被电感电流所补偿，通过接地故障点的电流，仅仅是补偿之后数值很小的残存电流，具备下述的特征：（1）配电网的运行可靠性较高。

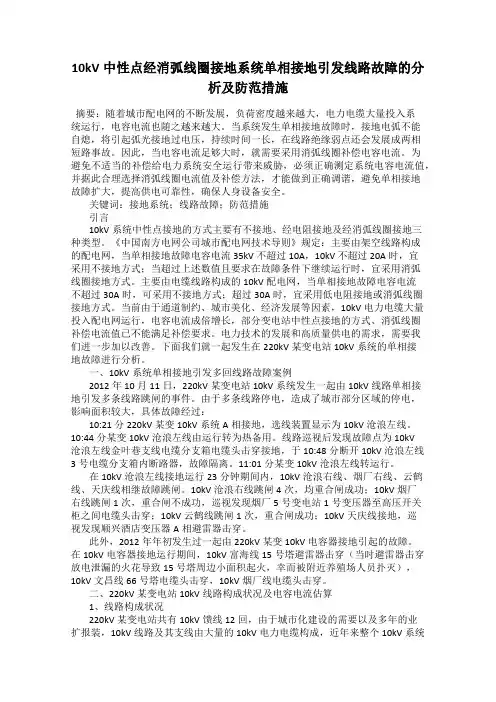

10kV中性点经消弧线圈接地系统单相接地引发线路故障的分析及防范措施摘要：随着城市配电网的不断发展，负荷密度越来越大，电力电缆大量投入系统运行，电容电流也随之越来越大。

当系统发生单相接地故障时，接地电弧不能自熄，将引起弧光接地过电压，持续时间一长，在线路绝缘弱点还会发展成两相短路事故。

因此，当电容电流足够大时，就需要采用消弧线圈补偿电容电流。

为避免不适当的补偿给电力系统安全运行带来威胁，必须正确测定系统电容电流值，并据此合理选择消弧线圈电流值及补偿方法，才能做到正确调谐，避免单相接地故障扩大，提高供电可靠性，确保人身设备安全。

关键词：接地系统；线路故障；防范措施引言10kV系统中性点接地的方式主要有不接地、经电阻接地及经消弧线圈接地三种类型。

《中国南方电网公司城市配电网技术导则》规定：主要由架空线路构成的配电网，当单相接地故障电容电流35kV不超过10A，10kV 不超过20A时，宜采用不接地方式；当超过上述数值且要求在故障条件下继续运行时，宜采用消弧线圈接地方式。

主要由电缆线路构成的10kV配电网，当单相接地故障电容电流不超过30A时，可采用不接地方式；超过30A时，宜采用低电阻接地或消弧线圈接地方式。

当前由于通道制约、城市美化、经济发展等因素，10kV电力电缆大量投入配电网运行，电容电流成倍增长，部分变电站中性点接地的方式、消弧线圈补偿电流值已不能满足补偿要求。

电力技术的发展和高质量供电的需求，需要我们进一步加以改善。

下面我们就一起发生在220kV某变电站10kV系统的单相接地故障进行分析。

一、10kV系统单相接地引发多回线路故障案例2012年10月11日，220kV某变电站10kV系统发生一起由10kV线路单相接地引发多条线路跳闸的事件。

由于多条线路停电，造成了城市部分区域的停电，影响面积较大，具体故障经过：10:21 分220kV某变10kV系统A相接地，选线装置显示为10kV沧浪左线。

1 中性点直接接地中性点直接接地方式，即是将中性点直接接入大地。

该系统运行中若发生一相接地时，就形成单相短路，其接地电流很大，使断路器跳闸切除故障。

这种大电流接地系统，不装设绝缘监察装置。

中性点直接接地系统产生的内过电压最低，而过电压是电网绝缘配合的基础，电网选用的绝缘水平高低，反映的是风险率不同，绝缘配合归根到底是个经济问题。

中性点直接接地系统产生的接地电流大，故对通讯系统的干扰影响也大。

当电力线路与通讯线路平行走向时，由于耦合产生感应电压，对通讯造成干扰。

中性点直接接地系统在运行中若发生单相接地故障时，其接地点还会产生较大的跨步电压与接触电压。

此时，若工作人员误登杆或误碰带电导体，容易发生触电伤害事故。

对此只有加强安全教育和正确配置继电保护及严格的安全措施，事故也是可以避免的。

其办法是：①尽量使电杆接地电阻降至最小；②对电杆的拉线或附装在电杆上的接地引下线的裸露部分加护套；③倒闸操作人员应严格执行电业安全工作规程。

2 中性点不接地中性点不接地方式，即是中性点对地绝缘，结构简单，运行方便，不需任何附加设备，投资省。

适用于农村10kV架空线路为主的辐射形或树状形的供电网络。

该接地方式在运行中，若发生单相接地故障，其流过故障点电流仅为电网对地的电容电流，其值很小称为小电流接地系统，需装设绝缘监察装置，以便及时发现单相接地故障，迅速处理，以免故障发展为两相短路，而造成停电事故。

中性点不接地系统发生单相接地故障时，其接地电流很小，若是瞬时故障，一般能自动熄弧，非故障相电压升高不大，不会破坏系统的对称性，故可带故障连续供电2h，从而获得排除故障时间，相对地提高了供电的可靠性。

中性点不接地方式因其中性点是绝缘的，电网对地电容中储存的能量没有释放通路。

在发生弧光接地时，电弧的反复熄灭与重燃，也是向电容反复充电过程。

由于对地电容中的能量不能释放，造成电压升高，从而产生弧光接地过电压或谐振过电压，其值可达很高的倍数，对设备绝缘造成威胁。

10kV系统不同接地方式的优缺点比较摘要：本文简要研究比较了10kV系统不同接地方式之间的优缺点，主要研究比较中性点不接地、中性点经消弧线圈接地、中性点经小电阻接地和中性点经消弧线圈并联小电阻接地四种方式。

关键词：10kV系统；接地方式；优缺点一、前言本文针对工作中遇到的多个变电站10kV系统由中性点不接地系统或经消弧线圈接地系统改造为中性点经小电阻接地系统。

简要研究了10kV系统的不同接地方式的优缺点比较，主要研究比较中性点不接地、中性点经消弧线圈接地、中性点经小电阻接地和中性点经消弧线圈并联小电阻接地四种方式。

中性点接地的方式对电力系统稳定运行会产生影响，考虑供电的可靠性和连续性、设备安全和人身安全、过电压和设备绝缘水平、继电保护和是否准确跳闸等因素。

近年来，10kV配电网中的接地故障或者线路断线造成的社会人员伤亡等事故时有发生。

10kV配电网中，中性点接地方式不同，有的线路接地故障发生时，该线路未能及时切除，故障点未能及时与电源断开。

二、10kV系统的不同接地方式的优缺点比较1、中性点不接地方式主要优点：（1）在单相接地故障发生时，故障点流过的电流只是系统等值的电容电流。

在接地故障电流小于10A的情况下，一般息弧能自动发生。

（2）故障发生时，该相电压将降低至零，非故障相线电压将保持不变，相电压升为原来的倍，故障线路可保持1~2小时运行状态，供电的可靠性相对地提高了。

主要缺点：（1）在单相接地故障发生时，非故障相的电压会上升到线电压，且因为过电压会保持较长的一段时间，在选择设备的耐压水平时需要按线电压的电压水平考虑，提高了设备绝缘水平要求。

（2）因为线路对地的电容中积蓄的能量得不到释放，电容电压伴随每个循环会升高，因而在弧光接地过程中，中性点不接地系统的电压能达到比较高的倍数，极大地危害了系统设备的绝缘。

（3）在一定条件下，由于故障或者倒闸操作，线性谐振或铁磁谐振可能引起谐振过电压，电压互感器的绝缘容易被击穿。

35kV系统中性点经消弧线圈接地方式35kV系统中性点经消弧线圈接地方式的合理选择，能够使中性点经消弧线圈充分发乎作用，低故障点的电流，有利于防止弧光过零后重燃，避免事故进一步扩大。

所以说，选择适合的35kV系统中性点经消弧线圈接地方式是非常必要的。

但现阶段这一问题还没有得到有效的解决。

对此，本文从消弧线圈及中性点经消弧线圈接地的简述开始分析来深入探讨如何选择最佳的、最适合的中性点经消弧线圈接地方式，为提高35kV系统运行效果做出一点贡献。

标签：35kV系统；消弧线圈；接地方式引言：在现代化的今天，我国经济、科技正在蓬勃发展，这对于我国城市的发展有很大帮助。

目前一些城市因改革开放后中国快速的发展已经有很大进步，促使城市中35kV系统电缆出现越来越主体化。

当然，这其中还存在一些问题需要处理。

中性点经消弧线圈接地方式的选择就是其中。

这对于35kV系统的安全性有很大影响，一定要合理的、规范的、有效的处理，促使35kV系统中性点经消弧线圈能够充分发挥作用。

本文就35kV系统中性点经消弧线圈接地方式这一部分展开了详细的探讨。

一、消弧线圈及中性点经消弧线圈接地的简述在电力系统输电线路经消弧线圈接地，为小电流接地系统的一种，当单项出现短路故障时，流经消弧线圈的电感电流与流过的电容电流相加为；流过短路接地点的电流，电感电容上电流相位相差180°，相互补偿。

通过此种方式能够降低故障点的电流，有利于防止弧光过零后重燃，避免事故进一步扩大，电力系统中输电线路经消弧线圈合理的接地，有利于提高电力系统的安全性。

中性点经消弧线圈接地系统具有良好的应用性，能够大大提高供电的安全性和有效，将其合理的、规范的、标准的、准确的应用电力系统中是非常必要的。

因为，中性点经消弧线圈接地具有提高电力系统的供电可靠性、发生永久性接地故障时不被动、能够保护全网电力设备、电磁兼容性良好等作用，可以尽量保证电力系统的安全。

二、35kV系统中性点经消弧线圈接地方式分析随着我国经济水平的提高，我国一些城市的发展步伐日益加快。

10kV系统中性点经消弧线圈接地方式分析摘要：针对10kV配电网系统规模的不断扩大及电缆馈线回路的增加，单相接地电容电流也在不断的增大，改造电网中性点接地方式、合理选择电网中性点接地方式，已是关系到电网运行可靠性关键的技术问题，文中就10kV电网的中性点经消弧线圈接地方式进行分析和探讨。

关键词：10kV配电网中性点接地；消弧线圈前言：在选择电力网中性点接地方式是一个综合性问题，需要考虑以下几方面：①供电可靠性；②与设备制造和建设投资息息相关的电网绝缘水平与绝缘配合；③对继电保护和自动装置等的影响；④对通讯和信号系统的干扰；⑤对系统稳定的影响。

电力系统中实际采用的中性点接地方式，按主要运行特性划分，可分为有效接地系统和非有效接地系统两大类。

有效接地系统也称大电流接地系统，其划分标准是系统的零序电抗X0 和正序电抗X1 的比值X0/X1≤3，且零序电阻R0 和正序电阻R1 的比值R0/R1≤1。

这类接地系统的优点是内部过电压较低和可以降低设备的绝缘水平，从而大幅度节约投资，在110kV 及以上电压系统得到普遍应用。

非有效接地系统也称小电流接地系统，其划分标准是系统的零序电抗X0 和正序电抗X1 的比值X0/X1>3，且零序电阻R0 和正序电阻R1 的比值R0/R1>1。

这类接地系统的优点是供电可靠性较高，在绝缘投资所占比重不大的110kV 以下配电网中普遍采用。

此类接地系统，包括中性点不接地系统、中性点经消弧线圈接地及中性点经高电阻接地等方式。

一、概述我国10kV电压等级配电网多为中性点不接地系统，在电网发生单相接地时，不会跳闸，仅有不大的容性电流流过，允许继续运行一段时间。

但是随着电网的发展，特别是采用电缆线路的用户日益增加，使得系统单相接地时容性电流不断增加，接地弧光不易自动熄灭，容易产生间隙弧光过电压，进而造成相间短路，导致电网内单相接地故障扩展为事故。

我国电力行业标准DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》规定；3~10 kV架空线路构成的系统和所有35 kV、66 kV电网，当单相接地故障电流大于10 A时，中性点应装设消弧线圈，3~10 kV电缆线路构成的系统，当单相接地故障电流大于30 A时，中性点应装设消弧线圈。

10kV系统的接地方式10kV系统中性点接地可分为：中性点不接地系统（中性点非有效接地系统）(包括中性点不接地系统、经消弧线圈接地系统、高电阻接地系统)；中性点接地系统（中性点有效接地系统）(中性点直接接地系统或经低电阻接地系统)。

1.10kV系统中性点不接地系统(1) 接地故障特点配电系统在正常运行时，三相基本平衡电压作用下，各相对地电容电流I CL1、I CL2、I CL3相等，分别超前相电压90°，I CL1＝I CL2＝I CL3＝UΦωC，其I CL1＋I CL2＋I CL3＝0，系统中性点与地有相同电位。

如L1相发生接地故障，忽略接地过渡电阻，视为金属性接地，10kV系统各支路的电容电流的流向如下图所示：图14.2-1 10kV系统接地故障示意从10kV系统接地故障示意图可以得出结论：a)全系统所有非故障的各支路，故障相的电容电流均为零，非故障相均有电容电流；b)在故障支路，故障相流过所有各支路的电容电流的总和；c)故障支路的电容电流其方向由负载流向电源，非故障各支路的电容电流其方向由电源流向负载；d)故障支路检测的零序电流为各非故障支路电容电流总和；e)接地故障电流大小与接地故障点的位置无关，只与接地故障点的过渡电阻有关。

10kV系统接地故障，电压与电流矢量关系如下图所示：图14.2-210kV系统接地故障矢量图L1相发生接地故障，相当于在L1相上加上U0＝－U L1，L2相L3相也加上U0＝－U L1，非故障相对地电压升高3倍，其夹角由120°变成60°，合成的电容电流增大3倍，接地故障电流为单相电容电流的3倍，I d＝3UΦωC。

(2) 优缺点a)接地故障引起系统内部过电压可达3.5倍相电压，易使设备和线路绝缘被击穿。

b)油浸纸绝缘电力电缆达20A，聚乙烯绝缘电力电缆达15A，交联聚乙烯绝缘电力电缆达10A，接地故障电流引燃电弧则不能自熄，引起间歇性电弧，产生过电压易产生相间短路或火灾；c)非故障相对地电压升高3倍。

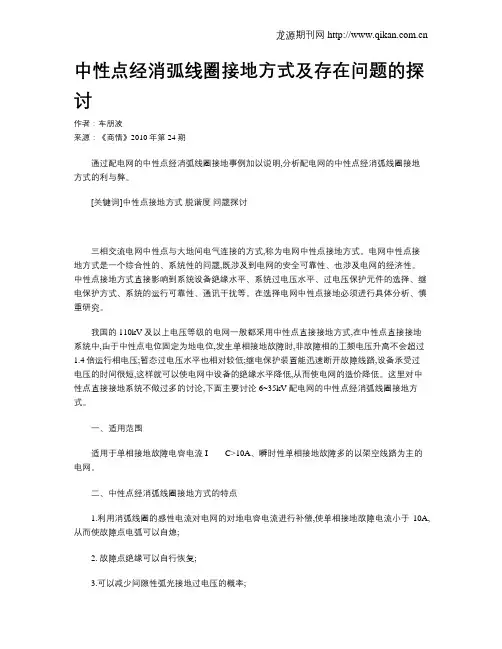

中性点经消弧线圈接地方式及存在问题的探讨作者：车朋波来源：《商情》2010年第24期通过配电网的中性点经消弧线圈接地事例加以说明,分析配电网的中性点经消弧线圈接地方式的利与弊。

[关键词]中性点接地方式脱谐度问题探讨三相交流电网中性点与大地间电气连接的方式,称为电网中性点接地方式。

电网中性点接地方式是一个综合性的、系统性的问题,既涉及到电网的安全可靠性、也涉及电网的经济性。

中性点接地方式直接影响到系统设备绝缘水平、系统过电压水平、过电压保护元件的选择、继电保护方式、系统的运行可靠性、通讯干扰等。

在选择电网中性点接地必须进行具体分析、慎重研究。

我国的110kV及以上电压等级的电网一般都采用中性点直接接地方式,在中性点直接接地系统中,由于中性点电位固定为地电位,发生单相接地故障时,非故障相的工频电压升高不会超过1.4倍运行相电压;暂态过电压水平也相对较低;继电保护装置能迅速断开故障线路,设备承受过电压的时间很短,这样就可以使电网中设备的绝缘水平降低,从而使电网的造价降低。

这里对中性点直接接地系统不做过多的讨论,下面主要讨论6~35kV配电网的中性点经消弧线圈接地方式。

一、适用范围适用于单相接地故障电容电流、瞬时性单相接地故障多的以架空线路为主的电网。

二、中性点经消弧线圈接地方式的特点1.利用消弧线圈的感性电流对电网的对地电容电流进行补偿,使单相接地故障电流小于10A,从而使故障点电弧可以自熄;2. 故障点绝缘可以自行恢复;3.可以减少间隙性弧光接地过电压的概率;4.单相接地时不破坏系统对称性,可以带故障运行一段时间,以便查找故障线路。

三、对以电缆线路为主的城市配网,消弧线圈接地方式存在的一些问题1.单相接地故障时,非故障相对地电压升高到3相电压以上,持续时间长、波及全系统设备,可能引起第二点绝缘击穿,引起事故扩大事故。

2.消弧线圈不能补偿谐波电流,有些城市电网谐波电流占的比例达5%-15%,仅谐波电流就可能远大于10A,仍然可能发生弧光接地过电压。

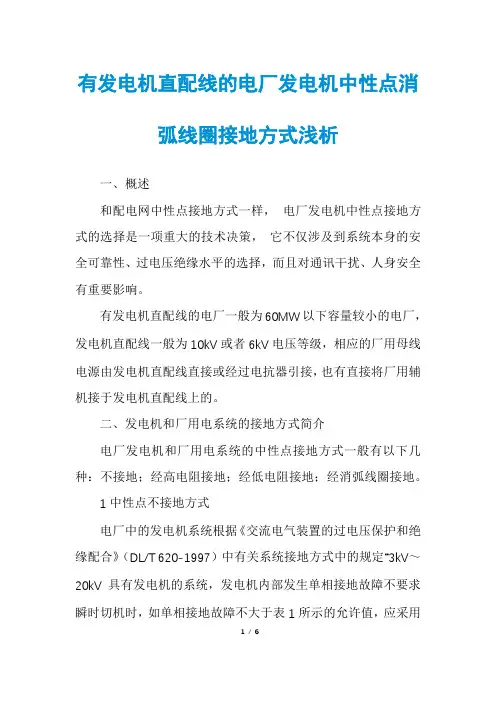

有发电机直配线的电厂发电机中性点消弧线圈接地方式浅析一、概述和配电网中性点接地方式一样，电厂发电机中性点接地方式的选择是一项重大的技术决策，它不仅涉及到系统本身的安全可靠性、过电压绝缘水平的选择，而且对通讯干扰、人身安全有重要影响。

有发电机直配线的电厂一般为60MW以下容量较小的电厂，发电机直配线一般为10kV或者6kV电压等级，相应的厂用母线电源由发电机直配线直接或经过电抗器引接，也有直接将厂用辅机接于发电机直配线上的。

二、发电机和厂用电系统的接地方式简介电厂发电机和厂用电系统的中性点接地方式一般有以下几种：不接地；经高电阻接地；经低电阻接地；经消弧线圈接地。

1中性点不接地方式电厂中的发电机系统根据《交流电气装置的过电压保护和绝缘配合》（DL/T 620-1997）中有关系统接地方式中的规定“3kV～20kV具有发电机的系统，发电机内部发生单相接地故障不要求瞬时切机时，如单相接地故障不大于表1所示的允许值，应采用1/ 6不接地方式；大于该允许值时，应采用消弧线圈接地方式，且故障点残余电流也不得大于该允许值。

”以上实际就是电气设计中俗称的“4321”的规定。

厂用电系统中性点不接地在我国电厂中采用的最广泛，根据《火力电厂厂用电设计技术规定》（DL/T 5153-2002）中的规定，当厂用电系统的接地电容电流小于等于7A时，可采用不接地方式。

2经高电阻接地方式发电机系统当要求发电机内部发生单相接地故障要求瞬时切机时，宜采用高电阻接地方式。

电阻器一般接在发电机中性点变压器的二次绕组上。

常在一些大机组电厂中采用。

厂用电系统的中性点经过高电阻接地，目的是为了降低不接地系统中可能出现的异常过电压。

中性点电阻值的计算方法在《火力电厂厂用电设计技术规定》（DL/T 5153-2002）中有具体规定。

3经低电阻接地方式低电阻接地系统一般是厂用电系统的电容电流大于7A时使用，厂用电系统的中性点经过低阻值电阻接地，目的是为了增强保护跳闸的可靠性，一般采用的接地故障电流为100A～1000A。

中性点经消弧线圈接地系统原理浅析摘要：中性点接地方式的选择，不仅影响电网的可靠性、经济性，同时对系统设备绝缘水平的选择、过电压水平及继电保护方式等都有影响。

因此，对于不同电压等级的变压器，按其运行方式，采用的中性点接地方式就会有所不同。

当各级电压电网单相接地故障时，如果接地电容电流超过一定数值，在中性点装设消弧线圈，利用消弧线圈的感性电流补偿接地故障时的容性电流，使接地故障电流减少，以致自动熄弧，保证继续供电。

关键词：中性点、单相接地、消弧线圈1、中性点有效接地系统中性点有效接地（大电流接地）：包括中性点直接接地和中性点经低阻接地。

中性点直接接地以后，中性点电位固定为零电位，发生单相接地故障时，非故障短路电流为零，非故障相对地电压不会升高；故障相电流的正、负、零序分量大小相等方向相同，故障相电压为零。

故障电流很大，继电保护一般能快速准确切除故障，系统设备承受过电压的时间较短。

因此，大电流接地系统可使整个系统设备绝缘水平降低，造价上相对比较经济。

主要适用于我国110kV及以上电网。

1.1中性点直接接地系统中性点直接接地是指将中性点直接接入大地。

这种系统中，当发生一相接地时，就会有除中性点以外的另一个接地点构成短路回路，接地故障相电流很大。

由于接地短路电流大，所以接地保护的选择易于实现，发生单相接地故障时，保护快速动作将故障线路切除，而系统的非故障部分仍可正常运行。

此种接地方式，一方面，单相接地时中性点电压为零，非故障相电压不升高，所以可按照相电压标准设计设备和线路对地电压，绝缘方面要求相对较低，属于经济型。

另一方面，由于接地故障时就需断开故障电路造成供电中断，须装设了自动重合闸装置，但对供电可靠性而言还是有一定影响。

2、中性点非有效接地系统中性点非有效接地（小电流接地）：包括中性点不接地、高阻接地、经消弧线圈接地方式等。

中性点非直接接地系统发生单相接地故障时，接地点将通过接地线路对应电压等级电网的全部对地电容电流。

电⼒系统中性点不接地、经电阻接地、经消弧线圈接地、直接接地⼤全!电⼒系统中性点运⾏⽅式有不接地、经电阻接地、经消弧线圈接地或直接接地等多种。

我国电⼒系统⽬前所采⽤的中性点接地⽅式主要有三种:即不接地、经消弧线圈接地和直接接地。

⼩电阻接地系统在国外应⽤较为⼴泛，我国开始部分应⽤。

1、中性点不接地(绝缘)的三相系统各相对地电容电流的数值相等⽽相位相差120°，其向量和等于零，地中没有电容电流通过，中性点对地电位为零，即中性点与地电位⼀致。

这时中性点接地与否对各相对地电压没有任何影响。

可是，当中性点不接地系统的各相对地电容不相等时，及时在正常运⾏状态下，中性点的对地电位便不再是零，通常此情况称为中性点位移即中性点不再是地电位了。

这种现象的产⽣，多是由于架空线路排列不对称⽽⼜换位不完全的缘故造成的。

在中性点不接地的三相系统中，当⼀相发⽣接地时:⼀是未接地两相的对地电压升⾼到√3倍，即等于线电压，所以，这种系统中，相对地的绝缘⽔平应根据线电压来设计。

⼆是各相间的电压⼤⼩和相位仍然不变，三相系统的平衡没有遭到破坏，因此可继续运⾏⼀段时间，这是这种系统的最⼤优点。

但不许长期接地运⾏，尤其是发电机直接供电的电⼒系统，因为未接地相对地电压升⾼到线电压，⼀相接地运⾏时间过长可能会造成两相短路。

所以在这种系统中，⼀般应装设绝缘监视或接地保护装置。

当发⽣单相接地时能发出信号，使值班⼈员迅速采取措施，尽快消除故障。

⼀相接地系统允许继续运⾏的时间，最长不得超过2h。

三是接地点通过的电流为电容性的，其⼤⼩为原来相对地电容电流的3倍，这种电容电流不容易熄灭，可能会在接地点引起弧光解析，周期性的熄灭和重新发⽣电弧。

弧光接地的持续间歇性电弧较危险，可能会引起线路的谐振现场⽽产⽣过电压，损坏电⽓设备或发展成相间短路。

故在这种系统中，若接地电流⼤于5A时，发电机、变压器和电动机都应装设动作于跳闸的接地保护装置。

2、中性点经消弧线圈接地的三相系统中性点不接地三相系统，在发⽣单相接地故障时虽还可以继续供电，但在单相接地故障电流较⼤，如35kV系统⼤于10A，10kV系统⼤于30A时，就⽆法继续供电。

船舶电力系统中性点接地方式的探讨摘要：船舶电力系统中性点接地方式的选择是一个综合性的课题，正确的接地方式选择具有非常重要的意义，因为它直接关系到船舶供电系统的线路与设备之间的绝缘水平，供电系统的可靠性、连续性和运行的安全性，船舶通信信号的电磁干扰等问题。

关键词：船舶电力系统、中性点接地方式一、引言由于船舶自动化、智能化和大型化不断提升，特别是一些超大型集装箱船、石油平台、海洋工程船、FPSO等船舶，船舶用电量的猛增，使得原来的低压交流电力系统不能适应船舶的发展，必须要使用电压等级更高的中压电力系统，甚至高压电力系统，才能够满足电力系统猛增容量的需求。

采用中高压电力系统可以大幅度降低短路电流的水平，在降低配电板成本的同时，也节约了大量电缆，提高系统的经济性和安全性。

某些船舶大功率电力系统船舶电站容量和短路电流如表1.表1.由于中高压电力系统对设备绝缘等级的要求非常高，但又考虑到绝缘成本、人身安全和设备安全等方面，所以船舶电力系统中性点接地方式必须要合理的选择。

二、船舶电力系统的中性点运行方式三相交流电交流的中性点是指星形连接的变压器或发电机的中性点。

中性点的运行方式主要分两类：小接地电流系统和大接地电流系统，亦称中性点非有效接地和中性点有效接地系统。

前者亦分为中性点不接地系统、中性点经消弧线圈接地系统和中性点经高电阻接地系统，后者亦分为中性点直接接地系统、中性点经低电阻接地系统。

（一）中性点不接地系统中性点不接地的系统亦称为三相绝缘系统，通常采用三相三线制，电网中性点与船体之间无任何连接。

优点是：当系统发生单相接地时，不会因单相短路而产生短路电流使系统保护跳闸，系统即使发生单相接地故障仍然能继续工作，可最大限度地保持供电的连续性。

也不会影响三相线电压之间的对称关系，只是使接地相相电压变为零，而非接地相的电压升高为线电压，这时系统仍可供电。

但必须在短时间（一般为两小时）内找出接地点并排除，以免长时间使非接地相工作在线电压下，造成绝缘损坏。

关于船舶中压电力系统中性点接地的探究摘要：本文针对船舶中压电力系统中性点的接地方式展开调研、剖析和探究，详细论述了船舶中压电力系统四种中性点接地类型并对其各自的性质、优势和缺陷进行总结，希冀可以为推进船舶中压电力系统中性点接地的稳定性和安全性的提高提供参考性的建议。

关键词：船舶；压电力系统；中性点接地方式；研究中性点的接地工作是船舶中压电力系统正常运行的前提和保障，预防和控制接地发生短路、系统空开断路等风险的产生，进而确保压电力系统稳定和安全的运行。

一、中性点接地方式（一）中性点直接接地中性点直接接地也叫做大地电流接地，简而言之就是直接把中性点和大地连接起来。

船舶中压电力系统的中性点接地采用直接接地的方式，其突出优点是有效保持压电力系统相关设备的电压在安全范围内浮动，同时中心点的绝缘耐受电压能力尽量保持在最低范围里。

针对船舶中压电力系统，中性点直接接地的方式适用于高电压等级的电力系统。

中性点直接接地类型的缺陷也很明显，比如：当中性点使用单相电压接地模式时，压电力系统设备开关经常会出现的跳闸与掉闸故障，从而不能保证船舶供电的持续性。

另外，采用中性点接地采用直接相连的方式，容易干扰和影响船舶上的信号传输线路和设备，使信号传输路径混乱，出现噪声杂音，削弱信号传输效果。

（二）中性点不接地压电力系统中性点不接地是指中性点没有与大地直接连接，而是通过电容介质进行连接。

在船舶中压电力系统的初始阶段常常使用不接地方式。

中性点不接地方式相对直接接地方式具有更显著的优势和有利条件。

比如船舶中压电力线路遭遇雷电袭击时，其中某相电压故障不会对系统运行造成影响，设备因外电的闪掉故障能够自行清除，不会出掉阐或断闸故障，设备可以在短时间内维持运行，确保维修人员有足够的时间开展抢修工作，很大程度上加强了船舶中压电力系统运行的稳定性。

另一方面，中性点不接地方式简单便于维护，降低投入成本和材料损耗，以上这些优势的体现主要针对中性点线路较短的船舶中压电力系统。

中性点经消弧线圈接地方式的分析与探讨摘要：众所周知，对于电力系统来说，其中性点的接地方式对于电网安全性具有至关重要的影响。

目前，中性点经消弧线圈或者中性点经电阻接地方式是我国配电网常用接地方式之一，而且经过实践探索与研究发现，它所具备的优势越来越显著。

本文从论述消弧线圈的作用出发，针对性地对其接地方式展开深入剖析。

关键词：消弧线圈；中性点；接地故障；适用范围一、简述消弧线圈的作用简而言之，消弧线圈作为具有铁芯的可调电感线圈，通常会被安装于变压器或者发电机的中性点上。

当10kV系统发生单相接地故障的时候，中性点就会产生对地电压，此时电容电流流过消弧线圈，消弧线圈会抵消部分电容电流。

因此，合理地选择消弧线圈电感，便能够让接地电流变得很小。

二.中性点经消弧线圈接地的单相接地故障当发生单相接地时，如图1所示，中性点电压0将变为C，此时消弧线圈处于相电压下，如忽略线圈电阻，消弧线圈电流三.中性点经消弧线圈接地方式的适用范围分析在3~35kV电压等级的配电网中，中性点经消弧线圈接地方式已经得到了广泛应用。

它不仅能够迅速熄灭故障电弧，减少单相接地电流，还能防止间隙性电弧接地时产生的过电压。

在3~35kV电压等级配电网中，大部分故障都属于单相接地故障，比例可以达到总数的90%。

所以说，经消弧线圈接地方式可以有效地提高配电网供电的可靠性，这是由于故障发生时，接地电流不大，因此又被称作小电流接地系统。

这种接地系统在发生故障时，接地电流比较小,因此可以显著地减轻对附近通信线路以及信号系统的影响，这也是3~35kV电压等级配电网普遍使用这一接地系统的原因之一。

当中性点经消弧线圈接地的配电网发生单相接地情况时，非故障相对地电压将会增加至倍相电压，在这种情况下，虽然能够继续运行，可是要特别注意及时避免事故扩大化。

除此之外，小电流接地系统运用于配电网电缆线路时，在设备绝缘能力方面的投资将会显著增加，所以小电流接地系统在配电网中应用应经过综合评审、设计，在实地调研的基础上酌情考虑选定。
