第4章 形状和位置公差的检测 习题参考答案

公差与配合习题及参考答案第一章绪论1-1．什么叫互换性？为什么说互换性已成为现代机械制造业中一个普遍遵守原则？列举互换性应用实例。

（至少三个）。

答：（1）互换性是指机器零件（或部件）相互之间可以代换且能保证使用要求的一种特性。

（2）因为互换性对保证产品质量，提高生产率和增加经济效益具有重要意义，所以互换性已成为现代机械制造业中一个普遍遵守的原则。

（3）列举应用实例如下：a、自行车的螺钉掉了，买一个相同规格的螺钉装上后就能照常使用。

b、手机的显示屏坏了，买一个相同型号的显示屏装上后就能正常使用。

c、缝纫机的传动带失效了，买一个相同型号的传动带换上后就能照常使用。

d、灯泡坏了，买一个相同的灯泡换上即可。

1-2 按互换程度来分，互换性可分为哪两类？它们有何区别？各适用于什么场合？答：（1）按互换的程来分，互换性可以完全互换和不完全互换。

（2）其区别是：a、完全互换是一批零件或部件在装配时不需分组、挑选、调整和修配，装配后即能满足预定要求。

而不完全互换是零件加工好后，通过测量将零件按实际尺寸的大小分为若干组，仅同一组内零件有互换性，组与组之间不能互换。

b、当装配精度要求较高时，采用完全互换将使零件制造精度要求提高，加工困难，成本增高；而采用不完全互换，可适当降低零件的制造精度，使之便于加工，成本降低。

（3）适用场合：一般来说，使用要求与制造水平，经济效益没有矛盾时，可采用完全互换；反之，采用不完全互换。

1-3．什么叫公差、检测和标准化？它们与互换性有何关系？答：（1）公差是零件几何参数误差的允许范围。

（2）检测是兼有测量和检验两种特性的一个综合鉴别过程。

（3）标准化是反映制定、贯彻标准的全过程。

（4）公差与检测是实现互换性的手段和条件，标准化是实现互换性的前提。

1-4．按标准颁布的级别来分，我国的标准有哪几种？答：按标准颁布的级别来分，我国标准分为国家标准、行业标准、地方标准和企业标准。

1-5．什么叫优先数系和优先数？答：（1）优先数系是一种无量纲的分级数值，它是十进制等比数列，适用于各种量值的分级。

第四章形状和位置公差及检测（一）一、判断题1.有位置公差要求的被测要素都不是单一要素。

（）2.在位置公差中基准只有一个。

（）3.给定相互垂直的两个方向的垂直度要求时，公差带形状是一个四棱柱。

（）4.定向公差带具有确定的位置，还具有综合控制被测要素的方向和形状的职能。

（）5.三基面体系中的三个平面相互是垂直的。

（）6.径向圆跳动中，在测量时测量仪器可以在圆柱面上来回移动。

（）7.径向全跳动与圆柱度的公差带形状一样，故含义也一样。

（）8.基准选择时，主要考虑基准统一原则，再兼顾设计要求及装配要求。

（）二、解答题1.习题图4-1所示销轴的三种形位公差标注，它们的公差带有何不同？图4—1 销轴2.习题图4-2所示零件标注的位置公差不同，它们所要控制的位置误差区别何在？试加以分析说明。

图4—2 零件图3.在底板的边角上有一孔，要求位置度公差为Φ0.1mm，习题图4-3所示的四种标注方法，哪种标注方法正确？为什么另一些标注方法不正确？a）b）c）d）图4—3 零件图4.习题图4-4所示的零件，标注了两种不同的位置公差，它们的要求有何不同？a) b)图4—4 零件图第四章形状和位置公差及检测（二）一、判断题1.采用零形位公差，指在任何情况下被测要素的形位公差总是零。

（）2.最大实体要求应用于被测要素又应用于基准要素时，公差值只能从被测要素或基准要素一处得到补偿。

（）3.在满足功能要求的前提下，形位公差项目的选择应尽量选测量简单的项目。

（）4.在保证关联作用尺寸不超越最大实体尺寸的场合下，最好在选择公差原则时选最大实体要求。

（）5.国家标准对位置度公差值直接规定了具体等级和数值。

（）6.国家标准对形位公差的未注公差值均未规定公差等级和数值。

（）7.用与理想要素比较原则测量形位公差时，理想要素要绝对精确，不能用模拟法获得。

（）8.用两点法测量圆度误差时，只能得到近似的测量结果。

（）二、解答题1.试按习题图4-5的形位公差要求填写下表图4—5零件图2.某种零件表面的平面度公差为0.02mm，经实测，实际表面上的九点对测量基准的读数（单位为μm），如习题图4-6所示，问该表面的平面度误差是否合格？图4—6 零件平面度测得数据3.习题图4-7中的四种标注方法，分析说明它们所表示的要求有何不同（包括采用的形位公差原则，理想边界尺寸、允许的垂直度误差等）？a）b）c）d）图4—7 公差的标注。

《互换性与技术测量》习题答案，如某些题存在错误，请与万书亭联系（，）,欢迎批评指正第1章绪论1-1.互换性在机器制造业中有什么作用和优越性互换性原则已经成为提高生产水平和促进技术进步强有力的手段之一，主要体现在：1）对机械设计方面。

设计过程中，设计人员应尽量采用具有互换性的标准化零部件，这样将简化设计量，大大缩短设计周期，同时有利于实现计算机辅助设计。

2）对零部件加工方面。

零部件具有互换性，有利于实现专业化协作生产，这样产品单一，有利于提高产品质量和提高生产率，同时采用高效率的专业设备，实现生产过程的自动化。

3）在装配过程方面。

零部件具有互换性，有利于专业化分散生产，集中装配。

所以大大提高了生产率，同时实现自动化流水作业，大大降低工人的劳动强度。

4）对机器使用和维修方面。

当机器零件磨损或损坏后，可用相同规格的备件迅速替换，缩短修理时间，节约维修费用，保证机器工作的连续性和持久性，提高机器的使用率。

{1-2.完全互换与不完全互换有何区别用于何种场合零件或部件在装配成机器或更换时，既不需要选择，也不需要辅助加工与修配就能装配成机器，并能满足预定的使用性能要求，这样的零部件属于完全互换，而需要经过适当选择才能装配成机器，属于不完全互换。

不完全互换应用于机器装配精度高的场合。

1-3.下面两列数据属于哪种系列公比q为多少（1）电动机转速有（单位为r／min）：375，600，937，1500…。

（2）摇臂钻床的主参数（最大钻孔直径，单位为mm）：25，31，40，50…。

答：1)属于R5系列，公比为2)属于R10系列，公比为.第2章测量技术基础]2-1.量块的“等”和“级”是怎样划分的使用时有何不同量块按制造精度分为5级，即0、1、2、3和K级，其中0级精度最高，3级最低，K 为校准级，用来校准0、1、2、3级量块。

使用量块时，由于摩擦等原因使实际尺寸发生变化，所以需要定期地检测量块的实际尺寸，再按检测的实际尺寸来使用量块。

第4章形位公差1．属于形状公差的有AB。

A．圆柱度。

B．平面度。

C．同轴度。

D．圆跳动。

E．平行度。

2．属于位置公差的有ACD。

A．平行度。

B．平面度。

C．端面全跳动。

D．倾斜度。

E．圆度。

3．圆柱度公差可以同时控制AB。

A．圆度。

B．素线直线度。

C．径向全跳动。

D．同轴度。

E．轴线对端面的垂直度。

4．下列论述正确的有ABC。

A．给定方向上的线位置度公差值前应加注符号“Φ”。

B．空间中，点位置度公差值前应加注符号“SΦ”。

C．任意方向上线倾斜度公差值前应加注符号“Φ”。

D．标注斜向圆跳动时，指引线箭头应与轴线垂直。

E．标注圆锥面的圆度公差时，指引线箭头应指向圆锥轮廓面的垂直方向。

5．对于径向全跳动公差，下列论述正确的有BC。

A．属于形状公差。

B．属于位置公差。

C．属于跳动公差。

D．与同轴度公差带形状相同。

E．当径向全跳动误差不超差时，圆柱度误差肯定也不超差。

6．形位公差带形状是半径差为公差值t的两圆柱面之间的区域有BD。

A．同轴度。

B．径向全跳动。

C．任意方向直线度。

D．圆柱度。

E．任意方向垂直度。

7．形位公差带形状是直径为公差值t的圆柱面内区域的有CDE。

A．径向全跳动。

B．端面全跳动。

C．同轴度。

D．任意方向线位置度。

E．任意方向线对线的平行度。

8．形位公差带形状是距离为公差值t的两平行平面内区域的有ACE。

A．平面度。

B．任意方向的线的直线度。

C．给定一个方向的线的倾斜度。

D．任意方向的线的位置度。

E．面对面的平行度。

9．对于端面全跳动公差，下列论述正确的有BCE。

A．属于形状公差。

B．属于位置公差。

C．属于跳动公差。

D．与平行度控制效果相同。

E．与端面对轴线的垂直度公差带形状相同。

10．下列公差带形状相同的有BD。

A．轴线对轴线的平行度与面对面的平行度。

B．径向圆跳动与圆度。

C．同轴度与径向全跳动。

D．轴线对面的垂直度与轴线对面的倾斜度。

E．轴线的直线度与导轨的直线度11．某轴Φ10 0mm○E则ADE。

形状和位置公差习题与答案第四章形状和位置公差答案页码顺序4-1 在表2.1中填写出形位公差各项目的符号,并注明该项目是属于形状公差还是属于位置公差。

解：见表2．1 （符号略）4-2 解：见表2．2。

4-3．。

解：1）φ60f7圆柱面的圆柱度公差值为0。

05mm。

圆柱面必须位于半径差为公差值0。

05mm的两同轴圆柱面之间。

2）整个零件的左端面的平面度公差是0。

01mm。

整个零件的左端面必须位于距离为公差值0。

01mm的两平行平面之间。

3）φ36h6圆柱表面上任一素线的直线度公差为0。

01mm。

圆柱表面上任一素线必须位于轴向平面内，距离为公差0。

01的两平行直线之间。

4）φ36h6圆柱表面任一正截面的圆的圆度公差为0。

01mm,在垂直于φ36h6轴线的任一正截面上，实际圆必须位于半径差为公差值0。

01mm的两同心圆之间。

4-4 按下列要求在图2.2上标出形状公差代号。

（1）Φ50圆柱面素线的直线度公差为0.02mm。

（2）Φ30圆柱面的圆柱度公差为0.05mm。

（3）整个零件的轴线必须位于直径为0.04 mm的圆柱面内。

解：按要求在图2.1上标出形状公差代号4-5 将下列技术要求用代号表注在图2.5上。

图2.1（1）Φ20d7圆柱面任一素线的直线度公差为0.05mm。

（或Φ20d ７圆柱面任一素线必须位于轴向平面内距离为公差值０.０５mm的两平行直线之间。

）（2）被测Φ４０m７轴线相对于Φ20d7轴线的同轴度公差为Φ０.０１mm。

（或Φ４０m7轴线必须位于直径为公差值０.０１mm，且与Φ２０d７轴线同轴的圆柱面内。

）（3）被测度１０H６槽的两平行平面中任一平面对另一平面的平行度公差为０.０１５mm（或宽１０H６槽两平行平面中任一平面必须位于距离为公差值０.０１５mm，且平行另一平面的两平行平面之间）。

（4）１０H６槽的中心平面对Φ４０m７轴线的对称度公差为０.０１mm。

（或１０H６槽的中心平面必须位于距离位于距离为公差值0.01mm，且直对通过Φ40m7轴线的辅助平面对称配置的两平行平面之间。

第四章形状和位置公差答案页码顺序4-1 在表2.1中填写出形位公差各项目的符号,并注明该项目是属于形状公差还是属于位置公差。

解：见表2．1 （符号略）项目符号形位公差类别项目符号形位公差类别同轴度位置公差圆度形状公差圆柱度形状公差平行度位置公差位置度位置公差平面度形状公差面轮廓度形状公差或位置公差圆跳动位置公差全跳动位置公差直线度形状公差解：见表2．2。

序号公差带形状序号公差带形状1 两平行直线 6 两平行平面2 两等距曲线7 两等距曲面3 两同心圆8 一个四棱柱4 一个圆9 一个圆柱5 一个球10 两同轴圆柱解：1）φ60f7圆柱面的圆柱度公差值为0。

05mm。

圆柱面必须位于半径差为公差值0。

05mm的两同轴圆柱面之间。

2）整个零件的左端面的平面度公差是0。

01mm。

整个零件的左端面必须位于距离为公差值0。

01mm的两平行平面之间。

3）φ36h6圆柱表面上任一素线的直线度公差为0。

01mm。

圆柱表面上任一素线必须位于轴向平面，距离为公差0。

01的两平行直线之间。

4）φ36h6圆柱表面任一正截面的圆的圆度公差为0。

01mm,在垂直于φ36h6轴线的任一正截面上，实际圆必须位于半径差为公差值0。

01mm的两同心圆之间。

4-4 按下列要求在图2.2上标出形状公差代号。

（1）Φ50圆柱面素线的直线度公差为0.02mm。

（2）Φ30圆柱面的圆柱度公差为0.05mm。

（3）整个零件的轴线必须位于直径为0.04 mm的圆柱面。

解：按要求在图2.1上标出形状公差代号图2.14-5 将下列技术要求用代号表注在图2.5上。

（1）Φ20d7圆柱面任一素线的直线度公差为0.05mm。

（或Φ20d７圆柱面任一素线必须位于轴向平面距离为公差值０.０５mm的两平行直线之间。

）（2）被测Φ４０m７轴线相对于Φ20d7轴线的同轴度公差为Φ０.０１mm。

（或Φ４０m7轴线必须位于直径为公差值０.０１mm，且与Φ２０d７轴线同轴的圆柱面。

《互换性与测量技术基础》(第三版)课后习题答案第一章习题及答案1-1 什么叫互换性？它在机械制造中有何重要意义？是否只适用于大批量生产？答：同一规格的零部件，不需要做任何挑选、调整或修配，就能装配到机器中去，并达到使用要求，这种特性就叫互换性。

互换性给产品的设计、制造和使用维修都带来了很大方便。

它不仅适用于大批量生产，也适用于单件小批生产，互换性已经成为现代机械制造企业中一个普遍遵守的原则。

1-2 完全互换和不完全互换有何区别？各用于什么场合？答：互换程度不同：完全互换是同一规格的零部件，不需要做任何挑选、调整或修配，就能装配到机器中而满足使用要求；不完全互换是同一规格的零部件，需要经过挑选、调整或修配，再装配到机器中去才能使用要求。

当使用要求和零件制造水平、经济效益没有矛盾，即机器部件装配精度不高，各零件制造公差较大时，可采用完全互换进行零件生产；反之，当机器部件装配精度要求较高或很高，零件制造公差较小时，采用不完全互换。

1-5 下面两列数据属于哪种系列？公比为多少？（ 1 ）电动机转速： 375 ， 750 ， 1500 ， 3000 ，、、、（ 2 ）摇臂钻床的主参数（钻孔直径）： 25 ， 40 ， 63 ， 80 ， 100 ， 1 25等答：（ 1 ）此系列为派生系列： R40/12 ，公比为（ 2 ）此系列为复合系列，前三个数为 R5 系列，后三位为 R10 系列。

补充题：写出 1 ～ 100 之内的派生系列 R20/3 和 R10/2 的优先数常用值。

答： R20/3 ： 1.00 ， 1.40 ， 2.00 ， 2.80 ， 4.00 ， 5.60 ， 8.00 ， 11.2 ，16.0 ， 22.4 ， 31.5 ， 45.0 ， 63.0 ， 90.0R10/2 ： 1.00 ， 1.60 ， 2.50 ， 4.00 ， 6.30 ， 10.0 ， 16.0 ， 25.0 ， 40.0 ，63.0 ， 100第二章习题及答案2-5 （略）2-9 试从 83 块一套的量块中，同时组合下列尺寸： 48.98mm ， 29.875mm ，10.56mm 。

第四章形状与位置公差一.判断题（正确的打√，错误的打×）1. 形位公差的研究对象是零件的几何要素。

（）2. 基准要素是用来确定被测要素方向和位置的要素。

（）3. 基准要素为中心要素时，基准符号应该与该要素的轮廓要素尺寸线错开。

（）4. 一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。

（）5. 端面全跳动公差和端面对轴线垂直度公差的作用完全一致。

（）6. 径向全跳动公差可以综合控制圆柱度和同轴度误差。

（）7. 最大实体状态就是尺寸最大时的状态。

（）.8. 独立原则是指零件无形位误差。

（）9. 最大实体要求之下关联要素的形位公差不能为零。

（）10. 建立基准的基本原则是基准应符合最小条件。

（）11. 理想要素与实际要素相接触即可符合最小条件。

（）12. 某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．0 5mm。

( )13. 某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。

（）14. 对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。

（）15. 对称度的被测中心要素和基准中心要素都应视为同一中心要素。

（）16. 某实际要素存在形状误差，则一定存在位置误差。

（）17. 图样标注中Φ20+0.021 0mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。

（）18. 圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

（）19. 线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。

（）20. 零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02mm。

这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。

（）二.单项选择题:1. 作用尺寸是由_____而形成的一个理想圆柱的尺寸。

第四章形状与位置公差一.判断题（正确的打√，错误的打×）1. 形位公差的研究对象是零件的几何要素。

（ y ）2. 基准要素是用来确定被测要素方向和位置的要素。

（ y ）3. 基准要素为中心要素时，基准符号应该与该要素的轮廓要素尺寸线错开。

（ n ）4. 一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。

（n ）5. 端面全跳动公差和端面对轴线垂直度公差的作用完全一致。

（y ）6. 径向全跳动公差可以综合控制圆柱度和同轴度误差。

（ y ）7. 最大实体状态就是尺寸最大时的状态。

（ n ）.8. 独立原则是指零件无形位误差。

（ n）9. 最大实体要求之下关联要素的形位公差不能为零。

（ n ）10. 建立基准的基本原则是基准应符合最小条件。

（n ）11. 理想要素与实际要素相接触即可符合最小条件。

（n ）12. 某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．0 5mm。

( y )13. 某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。

（n ）14. 对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。

（n）15. 对称度的被测中心要素和基准中心要素都应视为同一中心要素。

（n）16. 某实际要素存在形状误差，则一定存在位置误差。

（y）17. 图样标注中Φ20+0.021 0mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。

（y ）18. 圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

（y ）19. 线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。

（y）20. 零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02mm。

这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。

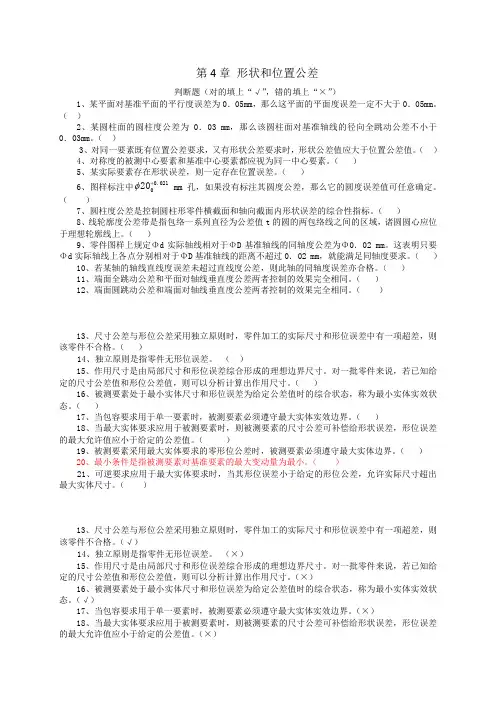

第4章 形状和位置公差判断题（对的填上“√”，错的填上“×”）1、某平面对基准平面的平行度误差为0．05mm ，那么这平面的平面度误差一定不大于0．05mm 。

（ ）2、某圆柱面的圆柱度公差为0．03 mm ，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm 。

（ ）3、对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。

（ ）4、对称度的被测中心要素和基准中心要素都应视为同一中心要素。

（ ）5、某实际要素存在形状误差，则一定存在位置误差。

（ ）6、图样标注中021.0020+φ mm 孔，如果没有标注其圆度公差，那么它的圆度误差值可任意确定。

（ ）7、圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

（ ）8、线轮廓度公差带是指包络一系列直径为公差值t 的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。

（ ）9、零件图样上规定Φd 实际轴线相对于ΦD 基准轴线的同轴度公差为Φ0．02 mm 。

这表明只要Φd 实际轴线上各点分别相对于ΦD 基准轴线的距离不超过0．02 mm ，就能满足同轴度要求。

（ ）10、若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。

（ ）11、端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。

（ ）12、端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。

（ ）13、尺寸公差与形位公差采用独立原则时，零件加工的实际尺寸和形位误差中有一项超差，则该零件不合格。

（ ）14、独立原则是指零件无形位误差。

（ ）15、作用尺寸是由局部尺寸和形位误差综合形成的理想边界尺寸。

对一批零件来说，若已知给定的尺寸公差值和形位公差值，则可以分析计算出作用尺寸。

（ ）16、被测要素处于最小实体尺寸和形位误差为给定公差值时的综合状态，称为最小实体实效状态。

（ ）17、当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。

第4章形位公差1．属于形状公差的有AB。

A．圆柱度。

B．平面度。

C．同轴度。

D．圆跳动。

E．平行度。

2．属于位置公差的有ACD。

A．平行度。

B．平面度。

C．端面全跳动。

D．倾斜度。

E．圆度。

3．圆柱度公差可以同时控制AB。

A．圆度。

B．素线直线度。

C．径向全跳动。

D．同轴度。

E．轴线对端面的垂直度。

4．下列论述正确的有ABC。

A．给定方向上的线位置度公差值前应加注符号“Φ”。

B．空间中，点位置度公差值前应加注符号“SΦ”。

C．任意方向上线倾斜度公差值前应加注符号“Φ”。

D．标注斜向圆跳动时，指引线箭头应与轴线垂直。

E．标注圆锥面的圆度公差时，指引线箭头应指向圆锥轮廓面的垂直方向。

5．对于径向全跳动公差，下列论述正确的有BC。

A．属于形状公差。

B．属于位置公差。

C．属于跳动公差。

D．与同轴度公差带形状相同。

E．当径向全跳动误差不超差时，圆柱度误差肯定也不超差。

6．形位公差带形状是半径差为公差值t的两圆柱面之间的区域有BD。

A．同轴度。

B．径向全跳动。

C．任意方向直线度。

D．圆柱度。

E．任意方向垂直度。

7．形位公差带形状是直径为公差值t的圆柱面内区域的有CDE。

A．径向全跳动。

B．端面全跳动。

C．同轴度。

D．任意方向线位置度。

E．任意方向线对线的平行度。

8．形位公差带形状是距离为公差值t的两平行平面内区域的有ACE。

A．平面度。

B．任意方向的线的直线度。

C．给定一个方向的线的倾斜度。

D．任意方向的线的位置度。

E．面对面的平行度。

9．对于端面全跳动公差，下列论述正确的有BCE。

A．属于形状公差。

B．属于位置公差。

C．属于跳动公差。

D．与平行度控制效果相同。

E．与端面对轴线的垂直度公差带形状相同。

10．下列公差带形状相同的有BD。

A．轴线对轴线的平行度与面对面的平行度。

B．径向圆跳动与圆度。

C．同轴度与径向全跳动。

D．轴线对面的垂直度与轴线对面的倾斜度。

E．轴线的直线度与导轨的直线度○E11．某轴Φ10 0 -0.015 mm则ADE。

互换性与测量技术基础习题第一章：绪论一、判断题(×)1.为了使零件具有完全互换性，必须使零件的几何尺寸完全一致。

(×)2.有了公差标准，就能保证零件的互换性。

(√)3.为使零件的几何参数具有互换性，必须把零件的加工误差控制在给定的公差围。

(√)4.完全互换的装配效率必定高于不完全互换。

二、选择题1.保证互换性生产的基础是（A）。

A．标准化B．生产现代化 C．大批量生产 D．协作化生产2.下列论述中正确的有（ADE）。

A．因为有了大批量生产，所以才有零件互换性，因为有互换性生产才制定公差制．B．具有互换性的零件，其几何参数应是绝对准确的。

C．在装配时，只要不需经过挑选就能装配，就称为有互换性。

D．一个零件经过调整后再进行装配，检验合格，也称为具有互换性的生产。

E．不完全互换不会降低使用性能，且经济效益较好。

三、填空题：1.根据零部件互换程度的不同，互换性可分（完全）互换和（不完全）互换。

2.互换性是指产品零部件在装配时要求：装配前（不经挑选），装配中（不需调整或修配），装配后（能满足功能要求）。

3.公差标准是对(几何量误差) 的限制性措施，( 采用相应的技术措施)是贯彻公差与配合制的技术保证。

4.优先数系的基本系列有: （R5 ）（R10）（R20）（R40）和R80，各系列的公比分别为：（）（）（）（）和（）。

5.公差类型有（尺寸（角度））公差，（形状）公差，（位置）公差和（表面粗糙度）。

6.零件几何要求的允许误差称为（几何量公差），简称（公差）。

四、问答题：1．什么叫互换性？它在机械制造业中有何作用？答：*互换性是指制成的同一规格的零(部)件中，在装配时不作任何选择，附加调整或修配，能达到预定使用性能的要求。

*它在机械制造业中的作用反映在以下几个方面：（1）在设计方面，可简化设计程序，缩短设计周期，并便于用计算机辅助设计；（2）在制造方面，可保证优质高效生产；（3）在使用方面，使机器维修方便，可延长机器寿命。

题目：规定形位公差的目的是为了限制形状和位置误差，从而保证零件的使用性能。

选项A：对
选项B：错
答案：对
题目：对称度的被测中心要素和基准中心要素都应视为同一中心要素。

选项A：对
选项B：错
答案：错
题目：某圆柱面的圆柱度公差为0.03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0.03mm。

选项A：对
选项B：错
答案：错
题目：形状公差带不涉及基准，其公差带的位置是浮动的，与基准要素无关。

选项A：对
选项B：错
答案：对
题目：在图样上给出形状公差要求的要素均为单一要素。

选项A：对
选项B：错
答案：错
题目：最大实体尺寸对于孔应等于其最大极限尺寸，而对于轴应等于其最小极限尺寸。

选项A：对
选项B：错
答案：错
题目：形状误差数值的大小用最小包容区域的宽度或直径表示。

选项A：对
选项B：错
答案：对
题目：位置误差有三种情况，因而相应的位置公差也有三种情况，即定向公差、定位公差和跳动公差。

选项A：对
选项B：错
答案：对
题目：公差原则就是处理尺寸公差和形位公差关系的规定。

选项A：对
选项B：错
答案：对
题目：包容原则是控制作用尺寸不超出最大实体边界的公差原则。

选项A：对
选项B：错
答案：错
题目：受交变载荷的零件，其表面粗糙度值应小。

选项A：对。

一、填空题1.几何公差的形状公差有6项,它们的名称和代号分别是（直线度）、（平面度）、（圆度）、（圆柱度）、（线轮廓度）和（面轮廓度）。

2.几何量公差的跳动公差有2项,它们的名称和代号分别为（圆跳动）和（全跳动）。

3．端面对轴线的垂直度（小）于端面圆跳动。

4．某轴尺寸为Φ10-0.018-0.028 mm ，轴线对基准A 的垂直度公差为Φ0.01 mm ，被测要素给定的尺寸公差和几何公差采用最大实体要求，则垂直度公差是被测要素在（最大实体状态）时给定的。

当轴实际尺寸为（Φ9.972）mm 时，允许的垂直度误差达最大，可达（0.02）mm 。

5.独立原则是指图样上给定的（尺寸）公差与（几何）公差各自独立，分别满足要求的公差原则。

6．包容要求采用（最大实体）边界，最大实体要求采用（最大实体实效）边界。

7．某孔尺寸为Φ40+0.119 +0.030○E mm ，实测得其尺寸为Φ40.09mm ，则其允许的几何误差数值是（Φ0.06）mm ，当孔的尺寸是（Φ40.119）mm 时，允许达到的几何误差数值为最大。

8．某孔尺寸为Φ40+0.119+0.030mm ，轴线直线度公差为 Φ0.005 mm ，实测得其局部实际尺寸为Φ40.09mm ，轴线直线度误差为Φ0.003mm ，则孔的最大实体尺寸是（Φ40.030）mm ，最小实体尺寸是（Φ40.119）mm ，体外作用尺寸是（Φ40.087）mm 。

9．若某轴标注为则该零件的MMS 为（φ30mm ），又称为该零件的（最大）极限尺寸；其LMS 为（φ29.979mm ），又称为该零件的（最小）极限尺寸；零件采用的公差要求为（最大实体要求），若加工后测得某孔的实际尺寸为φ29.98mm ，直线度误差为0.015mm ，则该零件（是）（是、否）合格。

10．若某孔的尺寸标注为，则该零件采用的公差原则为（最大实体要求），其MMS 为（Φ20mm ），此时的几何公差值为（Φ0.02）mm ；其LMS 为（Φ20.05mm ）mm ，此时的形位公差值为（Φ0.07）mm ；其MMVS 为（Φ19．98）mm 。

形位公差测试题答案1. 什么是形位公差？形位公差是指在机械零件制造和测量中，用于描述零件几何形状和相对位置偏差的一种公差规范。

它通过对零件的形状和位置进行测量和比较，判断零件与设计要求的偏差大小，以确定零件的质量。

2. 形位公差的分类形位公差可以分为两大类：位置公差和方向公差。

•位置公差：用于刻画零件几何元素之间的位置关系，包括平行度、垂直度、倾斜度、位置度等。

•方向公差：用于描述零件几何元素之间的方向关系，包括同轴度、圆度、圆心偏移度等。

3. 形位公差的常见表示方法形位公差常用的表示方法有两种：符号法和数值法。

•符号法：采用符号和字母来表示公差要求，比如在平行度中使用符号“∥”表示平行度要求，使用字母“A”表示平行度公差等级。

•数值法：采用数值来表示公差要求，具体数值根据设计要求和制造标准的规定而定。

4. 形位公差的测试方法形位公差的测试方法主要有两种：直接测量法和间接测量法。

•直接测量法：根据零件上的几何元素直接进行测量，包括使用投影仪、光学仪器和三坐标测量机等设备进行测量。

•间接测量法：通过测量零件上与几何元素相关的其他特征的测量值，推导出几何元素的偏差值，如使用基准平面、基准圆等进行间接测量。

5. 形位公差测试的注意事项在进行形位公差测试时，需要注意以下几点：•测量设备的选择：根据具体的公差要求和零件特点选择合适的测量设备，确保测量结果的准确性。

•测量环境的控制：保证测量的环境温度和湿度稳定，并避免外界干扰。

•测量技术的标定和验证：对测量设备进行定期的校准和验证，以确保测量结果的可靠性。

•测量方法的选择：根据零件的特点选择合适的测量方法，确保测量的有效性和准确性。

结论形位公差是机械制造中非常重要的一项技术要求，它能够确保零件的尺寸和几何形状符合设计要求，保证零件在装配和使用过程中的质量和可靠性。

形位公差的测试是确保零件质量的关键环节，需要通过合适的测量方法和技术手段，进行准确、可靠的测试判断。

形状和位置公差一、基本内容：1、形位公差的标注：被测要素、公差框格、指引线（垂直于框格引出，指向公差带宽度方向）、基准（分清轮廓要素和中心要素，字母放正，单一基准和组合基准）2、公差带的特点（四要素）大小、方向、形状、位置3、公差原则基本概念最大、最小实体状态和实效状态：（1）最大和最小实体状态MMC：含有材料量最多的状态。

孔为最小极限尺寸；轴为最大极限尺寸。

LMC：含有材料量最小的状态。

孔为最大极限尺寸；轴为最小极限尺寸。

MMS=Dmin；dmaxLMS=Dmax；dmin（2）最大实体实效状态最大实体实效状态MMVC：是指实际尺寸达到最大实体尺寸且形位误差达到给定形位公差值时的极限状态。

最大实体实效尺寸MMVS：在实效状态时的边界尺寸。

A）单一要素的实效尺寸是最大实体尺寸与形状公差的代数和。

对于孔：最大实体实效尺寸MMVSh=最小极限尺寸—形状公差对于轴：最大实体实效尺寸MMVSs=最大极限尺寸+形状公差B）关联要素的实效尺寸是最大实体尺与位置公差的代数和。

对于孔：最大实体实效尺寸MMVSh=最小极限尺寸—位置公差对于轴：最大实体实效尺寸MMVSs=最大极限尺寸+ 位置公差理想边界理想边界是设计时给定的，具有理想形状的极限边界。

（1）最大实体边界（MMC边界）当理想边界的尺寸等于最大实体尺寸时，该理想边界称为最大实体边界。

（2）最大实体实效边界（MMVC边界）当理想边界尺寸等于实效尺寸时，该理想边界称为实效边界。

包容原则（遵守MMC边界）○E（1）定义：要求被测实际要素的任意一点，都必须在具有理想形状的包容面内，该理想形状的尺寸为最大实体尺寸。

即当被测要素的局部实际尺寸处处加工到最大实体尺寸时，形位误差为零，具有理想形状。

（2）包容原则的特点A、要素的作用尺寸不得超越最大实体尺寸MMS。

B、实际尺寸不得超越最小实体尺寸LMS 。

按包容原则要求，图样上只给出尺寸公差，但这种公差具有双重职能，即综合控制被测要素的实际尺寸变动量和形状误差的职能。
