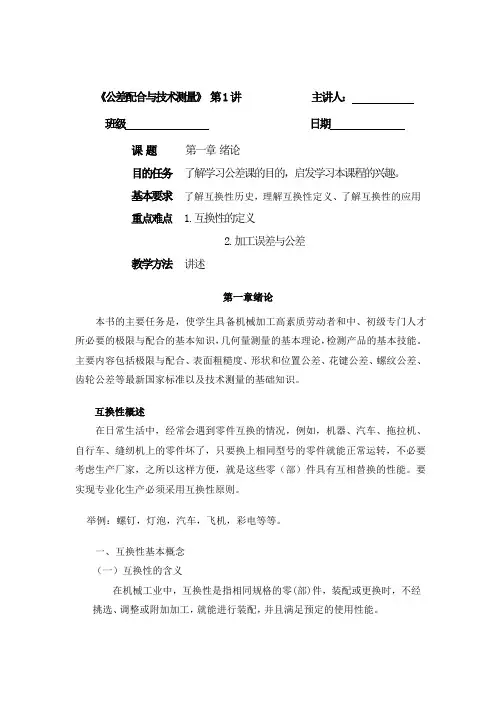

《公差配合与技术测量》第1讲主讲人：班级日期课题第一章绪论目的任务了解学习公差课的目的，启发学习本课程的兴趣。

基本要求了解互换性历史，理解互换性定义、了解互换性的应用重点难点 1.互换性的定义2.加工误差与公差教学方法讲述第一章绪论本书的主要任务是，使学生具备机械加工高素质劳动者和中、初级专门人才所必要的极限与配合的基本知识，几何量测量的基本理论，检测产品的基本技能。

主要内容包括极限与配合、表面粗糙度、形状和位置公差、花键公差、螺纹公差、齿轮公差等最新国家标准以及技术测量的基础知识。

互换性概述在日常生活中，经常会遇到零件互换的情况，例如，机器、汽车、拖拉机、自行车、缝纫机上的零件坏了，只要换上相同型号的零件就能正常运转，不必要考虑生产厂家，之所以这样方便，就是这些零（部）件具有互相替换的性能。

要实现专业化生产必须采用互换性原则。

举例：螺钉，灯泡，汽车，飞机，彩电等等。

一、互换性基本概念（一）互换性的含义在机械工业中，互换性是指相同规格的零(部)件，装配或更换时，不经挑选、调整或附加加工，就能进行装配，并且满足预定的使用性能。

（二）互换性的种类按互换的程度可分为完全互换性与不完全互换性1.完全互换性同一规格工件装配前不作任何挑选，装配时不需辅助加工，装配后能滿足其使用要求。

2.不完全互换性适当放大公差值，加工测量后分组装配，滿足其使用要求。

作用在于解决加工困难，降低生产成本。

二、互换性的作用1、从设计上看2、从制造上看3、从装配上看4、从使用上看综上所述，互换性是现代化生产基本的技术经济原则，可以提高生产率，有利于专业化大生产，缩短维修时间，降低生产成本等，在机器的制造与使用中具有很重要作用。

课程简介与教学要求1. 特点：专业技术课（主干）定义多，概念多，符号多 , 标准多，记忆内容多，但简单，易学。

2 ．重要性：承上启下。

从课程设计至毕业设计的应用，毕业后的应用。

3 ．教学组成：上课，作业，实验，考试。

第4章光滑极限量规学习及技能目标１．明确安全裕度和验收极限的概念，掌握计量器具的选择和验收极限的确定。

２．理解光滑极限量规的特点、作用和种类。

３．理解泰勒原则的含义，掌握工作量规的公差带的分布及工作量观的使用方法。

第一讲 4.1概述课题：1. 误收与误废2. 验收极限与安全裕度3.计量器具的选择原则授课形式：讲授教学目的：1. 理解误收与误废的含义2. 明确验收极限与安全裕度的概念3.掌握计量器具的选择原则教学重点：计量器具的选择原则教具：多媒体课件教学方法：利用误收与误废的实例讲解其含义，从而引出验收极限及安全裕度的概念，达到正确掌握计量器具的选择的目的。

教学过程：一、引入新课题利用多媒体课件引入新课.二、教学内容４．１概述４．１．１误收与误废在进行检测时，把超出公差界限的废品误判为合格品而接收称为误收；将接近公差界限的合格品误判为废品而给予报废称为误废。

为了保证产品品质，ＧＢ／Ｔ３１７７—２００９《产品几何技术规范（ＧＰＳ）光滑工件尺寸的检验》对验收原则、验收极限和计量器具的选择等作了规定。

４．１．２验收极限与安全裕度Ａ国家标准规定的验收原则是：所用验收方法应只接收位于规定的极限尺寸之内的工件。

即允许有误废而不允许有误收。

验收极限是指检验工件尺寸时判断其合格与否的尺寸界限。

国家标准规定，验收极限可以按照下列两种方法之一确定。

方法１验收极限是从图样上标定的上极限尺寸和下极限尺寸分别向工件公差带内移动一个安全裕度Ａ来确定的。

所计算出的两极限值为验收极限（上验收极限和下验收极限），为了保证验收时合格，在生产时工件不能按原有的极限尺寸加工，应按由验收极限所确定的范围生产，这个范围称为生产公差。

方法２验收极限等于图样上标定的上极限尺寸和下极限尺寸，即Ａ值等于零。

（１）对要求符合包容要求的尺寸、公差等级高的尺寸，其验收极限按方法１确定。

（２）当工艺能力指数Ｃｐ≥１时，其验收极限可以按方法２确定。

（３）对偏态分布的尺寸，其验收极限可以仅对尺寸偏向的一边按方法１确定，而另一边按方法２确定。

形状与位置公差公开课教案第一章：引言1.1 课程目标：让学生了解形状与位置公差的概念及其在工程设计中的重要性。

1.2 教学方法：采用讲授法，结合实例分析，让学生通过案例理解形状与位置公差的概念。

1.3 教学内容：1.3.1 形状与位置公差的定义1.3.2 形状与位置公差的作用1.3.3 形状与位置公差的应用领域第二章：形状公差2.1 课程目标：让学生了解形状公差的概念、类型及应用。

2.2 教学方法：采用讲授法，结合图形展示，让学生通过图形理解形状公差的概念。

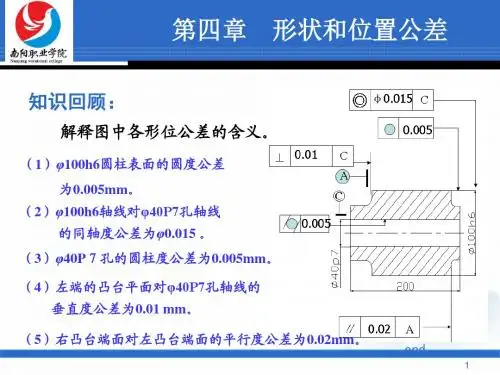

2.3 教学内容：2.3.1 形状公差的定义2.3.2 形状公差的类型2.3.3 形状公差的应用实例第三章：位置公差3.1 课程目标：让学生了解位置公差的概念、类型及应用。

3.2 教学方法：采用讲授法，结合图形展示，让学生通过图形理解位置公差的概念。

3.3 教学内容：3.3.1 位置公差的定义3.3.2 位置公差的类型3.3.3 位置公差的应用实例第四章：形状与位置公差在工程设计中的应用4.1 课程目标：让学生了解形状与位置公差在工程设计中的应用，提高工程设计质量。

4.2 教学方法：采用案例分析法，让学生通过实际案例了解形状与位置公差在工程设计中的应用。

4.3 教学内容：4.3.1 形状与位置公差在机械设计中的应用4.3.2 形状与位置公差在汽车制造中的应用4.3.3 形状与位置公差在其他工程领域的应用第五章：形状与位置公差的测量与控制5.1 课程目标：让学生了解形状与位置公差的测量与控制方法，提高工程质量。

5.2 教学方法：采用讲授法，结合实例分析，让学生了解形状与位置公差的测量与控制方法。

5.3 教学内容：5.3.1 形状与位置公差的测量方法5.3.2 形状与位置公差控制的方法5.3.3 形状与位置公差测量与控制实例分析第六章：形状与位置公差对产品性能的影响6.1 课程目标：使学生理解形状与位置公差对产品性能和功能的影响，从而在设计过程中能更好地权衡和控制这些公差。

公差配合与测量技术电子教案第一章：绪论1.1 课程简介介绍公差配合与测量技术课程的背景、目的和意义。

阐述本课程的主要内容、教学目标和教学方法。

1.2 公差配合概述解释公差配合的概念和作用。

介绍公差配合的基本要素，包括基本尺寸、公差等级和配合制度。

第二章：基本尺寸与公差2.1 基本尺寸解释基本尺寸的定义和作用。

介绍基本尺寸的确定方法和标注方式。

2.2 公差解释公差的概念和作用。

介绍公差的分类，包括基本公差和配合公差。

第三章：配合与间隙3.1 配合概述解释配合的概念和作用。

介绍配合的分类，包括过盈配合、过渡配合和间隙配合。

3.2 间隙的计算与选择介绍间隙的计算方法。

讲解间隙的选择原则和注意事项。

第四章：测量技术基础4.1 测量概述解释测量技术的概念和作用。

介绍测量的基本方法和测量工具。

4.2 测量误差与测量精度解释测量误差和测量精度的概念。

讲解测量误差和测量精度的计算方法。

第五章：公差配合在工程中的应用5.1 公差配合在机械设计中的应用介绍公差配合在机械设计中的重要性。

讲解公差配合在机械设计中的应用实例。

5.2 公差配合在制造过程中的应用解释公差配合在制造过程中的作用。

介绍公差配合在制造过程中的应用实例。

第六章：公差配合的计算方法6.1 线性尺寸公差计算介绍线性尺寸公差的计算方法。

讲解线性尺寸公差计算的实例。

6.2 角度和形状公差计算解释角度和形状公差的计算方法。

讲解角度和形状公差计算的实例。

第七章：公差配合的应用实例7.1 机械零件的公差配合设计介绍机械零件公差配合设计的原则和方法。

讲解机械零件公差配合设计的实例。

7.2 机械装配的公差配合控制解释机械装配中公差配合的控制方法。

讲解机械装配中公差配合控制的实例。

第八章：测量技术在工程中的应用8.1 测量技术在制造过程中的应用介绍测量技术在制造过程中的作用和重要性。

讲解测量技术在制造过程中应用的实例。

8.2 测量技术在质量控制中的应用解释测量技术在质量控制中的作用。

齿轮精度等级、公差的说明名词解释：齿轮及齿轮副规定了12个精度等级，第1级的精度最高，第12级的精度最低。

齿轮副中两个齿轮的精度等级一般取成相同，也允许取成不相同。

齿轮的各项公差和极限偏差分成三个组齿轮各项公差和极限偏差的分组--------------------------------------齿轮及齿轮副规定了12个精度等级，第1级的精度最高，第12级的精度最低。

齿轮副中两个齿轮的精度等级一般取成相同，也允许取成不相同。

齿轮的各项公差和极限偏差分成三个组齿轮各项公差和极限偏差的分组--------------------------------------------------------------------------------公差组公差与极限偏差项目误差特性对传动性能的主要影响Ⅰ Fi′、FP、FPk Fi″、Fr、Fw 以齿轮一转为周期的误差传递运动的准确性Ⅱ fi′、fi″、ff ±fPt、±fPb、ffβ在齿轮一周内，多次周期地重复出现的误差传动的平稳性，噪声，振动Ⅲ Fβ、Fb、±FPx 齿向线的误差载荷分布的均匀性根据使用的要求不同，允许各公差组选用不同的精度等级，但在同一公差组内，各项公差与极限偏差应保持相同的精度等级。

齿轮传动精度等级的选用--------------------------------------------------------------------------------机器类型精度等级机器类型精度等级测量齿轮 3～5 一般用途减速器 6～8 透平机用减速器 3～6 载重汽车 6～9 金属切削机床 3～8 拖拉机及轧钢机的小齿轮 6～10 航空发动机 4～7 起重机械 7～10 轻便汽车 5～8 矿山用卷扬机 8～10 内燃机车和电气机车 5～8 农业机械 8～11关于齿轮精度等级计算的问题某通用减速器中有一对直齿圆柱齿轮副，模数m=4mm，小齿轮z1=30,齿宽b1=40mm,大齿轮2的齿数z2=96,齿宽b2=40mm，齿形角α=20º。
