《互换性与技术测量》课外训练 第四章+配合公差应用课外训练(花键)

第四章习题：4— 1 技术要求→图样标注：
1、正确标注：
2、其他正确标注和错误标注
4— 2 技术要求→图样标注：
1、正确标注：
2、其他正确标注和错误标注
4— 3 技术要求→图样标注：1.正确标注
(2)
2.错误标注
4— 4技术要求→图样标注：
2.其他正确标注和错误标注4— 5技术要求→图样标注：
2、其他正确标注和错误标注4— 6技术要求→图样标注：
1、正确标注：
2.错误的标注
2、其他正确标注和错误标注
改错题：
（a）题图
（ a）题图改错后的标注(a)题图标注
(b)题图(b)题图改错
(c)题图改错
(d)题图改错
(e)(f)题图改错
4— 7 公差原则的应用：
4-9 形状误差评定：
见教材 P98
平面度误差为： 18.75-（ -12.5）=（单位）。

课后题第一章习题第一章圆柱公差与配合（9学时）基本要求：公差配合基本术语及定义，公差带图示法。

圆柱体结合的特点。

公差与配合国家标准的体系和结构，标准公差，基本偏差，公差带与配合。

公差与配合的选用：基孔制与基轴制的选择，公差等级的选择，配合的选择，不同基准制的应用。

公差与配合在图纸上的标注。

1.计算出表中的极限尺寸，上.下偏差和公差，并按国家标准的规定标注基本尺寸和上下偏差（单位为mm）。

2.已知下列三对孔，轴相配合。

要求：（1）分别计算三对配合的最大与最小间隙（Xmax ，Xmin）或过盈（Ymax，Ymin）及配合公差。

（2）分别绘出公差带图，并说明它们的配合类别。

① 孔：Φ20033.00+ 轴：Φ20065.0098.0-- ② 孔：Φ35007.0018.0+- 轴：Φ350016.0- ③ 孔：Φ55030.00+ 轴：Φ55060.0041.0++3. 下列配合中，查表1——7，表1——10，表1——11确定孔与轴的最大与最小间隙或过盈以及配合公差，画出公差带图，并指出它们属于哪种基准制和哪类配合？（1）Φ50H8/f7 （2）Φ80G10/h10 （3）Φ30K7/h6 （4）Φ140H8/r8 （5）Φ180H7/u6 （6）Φ18M6/h54．将下列基孔（轴）制配合，改换成配合性质相同的基轴（孔）制配合，并查表1——8，表1——10，表1——11，确定改换后的极限偏差。

（1）Φ60H9/d9 （2）Φ30H8/f7 （3）Φ50K7/h6 （4）Φ30S7/h6 （5）Φ50H7/u65.有下列三组孔与轴相配合，根据给定的数值，试分别确定它们的公差等级，并选用适当的配合。

（1）配合的基本尺寸=25mm ，X max =+0.086mm ，X min =+0.020mm （2）配合的基本尺寸=40mm ，Y max =-0.076mm ，Y min =-0.035mm （3）配合的基本尺寸=60mm ，Y max =-0.032mm ，Y min =+0.046mm6.根据结构的要求，图1——1所示为黄铜套与玻璃透镜间的工作温度t=-50℃时，应有0.009—0.075mm 的间隙量。

一．判断题（正确的打√，错误的打×）l．单件小批生产的配合零件，可以实行”配作”，虽没有互换性，但仍是允许的。

（）2．图样标注φ30 +0.033 0mm的孔，可以判断该孔为基孔制的基准孔。

（）3．过渡配合可能具有间隙，也可能具有过盈，因此，过渡配合可能是间隙配合，也可能是过盈配合。

4．配合公差的数值愈小，则相互配合的孔、轴的公差等级愈高。

（）5．孔、轴配合为φ40H9／n9，可以判断是过渡配合。

（）6．配合H7/g6比H7/s6要紧。

（）7．孔、轴公差带的相对位置反映加工的难易程度。

（）8．最小间隙为零的配合与最小过盈等于零的配合，二者实质相同。

（）9．基轴制过渡配合的孔，其下偏差必小于零。

（）10．从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。

（）11．工作时孔温高于轴温，设计时配合的过盈量应加大。

（）12．基本偏差a～h与基准孔构成间隙配合，其中h配合最松。

（）13．有相对运动的配合应选用间隙配合，无相对运动的配合均选用过盈配合。

（）14．配合公差的大小，等于相配合的孔轴公差之和。

（）15．装配精度高的配合，若为过渡配合，其值应减小；若为间隙配合，其值应增大。

（）16．滚动轴承内圈与轴的配合，采用基孔制。

（）17．滚动轴承内圈与轴的配合，采用间隙配合。

（）18．滚动轴承配合，在图样上只须标注轴颈和外壳孔的公差带代号。

（）19．0级轴承应用于转速较高和旋转精度也要求较高的机械中。

（）20．滚动轴承国家标准将内圈内径的公差带规定在零线的下方。

（）21．滚动轴承内圈与基本偏差为g的轴形成间隙配合。

（）22．平键联接中，键宽与轴槽宽的配合采用基轴制。

（）23．矩形花键的定心尺寸应按较高精度等级制造，非定心尺寸则可按粗糙精度级制造。

（）24．矩形花键定心方式，按国家标准只规定大径定心一种方式。

（）25．圆锥配合时，可沿轴向进行相互位置的调整，因而比圆柱结合的互换性好。

（）26．圆锥直径和锥度的制造误差都会引起圆锥配合基面距的变化。

尺寸公差与形位公差习题一、判断题〔正确的打√，错误的打X〕1．公差可以说是允许零件尺寸的最大偏差。

（）2．基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。

（）3．国家标准规定，孔只是指圆柱形的内表面。

（）mm的轴，加工得愈靠近基本尺寸就愈精确。

（）4．图样标注φ200-0.0215．孔的基本偏差即下偏差，轴的基本偏差即上偏差。

（）6．某孔要求尺寸为φ20-0.046，今测得其实际尺寸为φ19.962mm，可以判断该孔合格。

-0.067（）7．未注公差尺寸即对该尺寸无公差要求。

（）8．基本偏差决定公差带的位置。

（）9．某平面对基准平面的平行度误差为0．05mm，那么这平面的平面度误差一定不大于0．05mm。

（）10．某圆柱面的圆柱度公差为0．03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0．03mm。

（）11．对同一要素既有位置公差要求，又有形状公差要求时，形状公差值应大于位置公差值。

（）12．对称度的被测中心要素和基准中心要素都应视为同一中心要素。

（）13．某实际要素存在形状误差，则一定存在位置误差。

（）mm孔，如果没有标注其圆度公差，那么它的圆度误差值可任14．图样标注中Φ20+0.021意确定。

（）15．圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。

（）16．线轮廓度公差带是指包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆圆心应位于理想轮廓线上。

（）17．零件图样上规定Φd实际轴线相对于ΦD基准轴线的同轴度公差为Φ0．02 mm。

这表明只要Φd实际轴线上各点分别相对于ΦD基准轴线的距离不超过0．02 mm，就能满足同轴度要求。

（）18．若某轴的轴线直线度误差未超过直线度公差，则此轴的同轴度误差亦合格。

（）19．端面全跳动公差和平面对轴线垂直度公差两者控制的效果完全相同。

（）20．端面圆跳动公差和端面对轴线垂直度公差两者控制的效果完全相同。

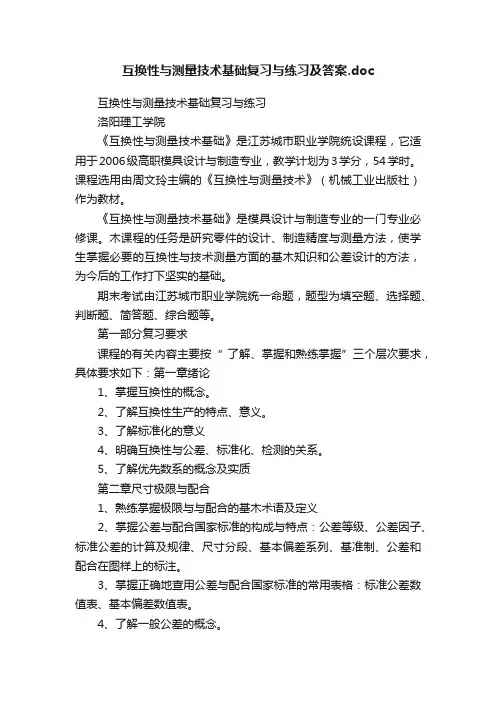

互换性与测量技术基础复习与练习及答案.doc互换性与测量技术基础复习与练习洛阳理工学院《互换性与测量技术基础》是江苏城市职业学院统设课程，它适用于2006级高职模具设计与制造专业，教学计划为3学分，54学时。

课程选用由周文玲主编的《互换性与测量技术》（机械工业出版社）作为教材。

《互换性与测量技术基础》是模具设计与制造专业的一门专业必修课。

木课程的任务是研究零件的设计、制造精度与测量方法，使学生掌握必要的互换性与技术测量方面的基木知识和公差设计的方法，为今后的工作打下坚实的基础。

期末考试由江苏城市职业学院统一命题，题型为填空题、选择题、判断题、简答题、综合题等。

第一部分复习要求课程的有关内容主要按“ 了解、掌握和熟练掌握”三个层次要求，具体要求如下：第一章绪论1、掌握互换性的概念。

2、了解互换性生产的特点、意义。

3、了解标准化的意义4、明确互换性与公差、标准化、检测的关系。

5、了解优先数系的概念及实质第二章尺寸极限与配合1、熟练掌握极限与与配合的基木术语及定义2、掌握公差与配合国家标准的构成与特点：公差等级、公差因子、标准公差的计算及规律、尺寸分段、基本偏差系列、基准制、公差和配合在图样上的标注。

3、掌握正确地查用公差与配合国家标准的常用表格：标准公差数值表、基本偏差数值表。

4、了解一般公差的概念。

5、初步掌握公差与配合的选用。

第三章形状和位置公差及其检测1、了解形状和位置公差对零件使用性能的影响以及形位公差的研究对象。

2、掌握形状和位置公差的种类、定义及其标注方法。

3、熟悉形状和位置公差的公差带特性一一形状、大小和方位。

4、掌握形状和位置误差的概念、形位误差的评定及测量方法。

5、熟练掌握有关公差原则的基木概念，熟悉独立原则、包容原则、最大实体要求等形位误差不同控制方法的概念及其正确标注。

6、掌握形状和位置公差选择的原则及方法。

第四章测量技术基础1、掌握测量的概念、测量过程四要素和基本测量原则。

2、了解长度量值传递系统及其重要的景值传递媒介一一景块。

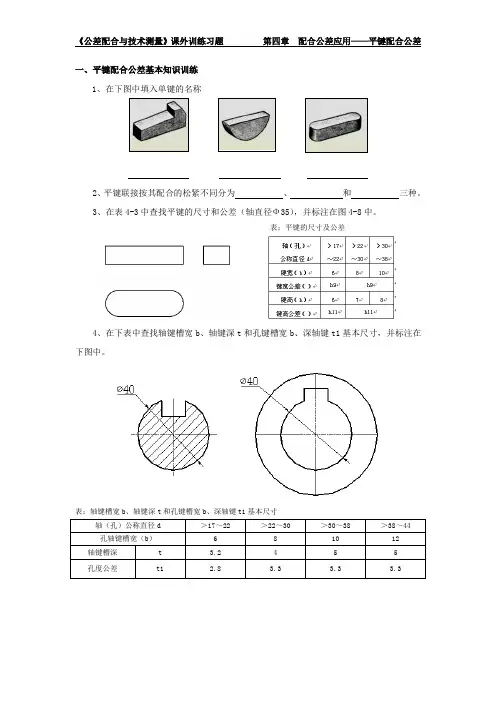

1、在下图中填入单键的名称
2、平键联接按其配合的松紧不同分为、和三种。

3、在表4-3中查找平键的尺寸和公差（轴直径Ф35），并标注在图4-8中。

表：平键的尺寸及公差
4、在下表中查找轴键槽宽b、轴键深t和孔键槽宽b、深轴键t1基本尺寸，并标注在下图中。

表：轴键槽宽b、轴键深t和孔键槽宽b、深轴键t1基本尺寸
轴（孔）公称直径d ＞17～22 ＞22～30 ＞30～38 ＞38～44
孔轴键槽宽（b） 6 8 10 12 轴键槽深t 3.2 4 5 5
孔度公差t1 2.8 3.3 3.3 3.3
1、一平键联接，下图所示。

轴（孔）基本尺寸φ20，联接的种类为较松联接，试选择该平键联配合公差和尺寸公差，并标注在下图中。

2、一平键联接，下图所示。

轴（孔）基本尺寸φ30，联接的种类为一般联接，试选择该平键联配合公差和尺寸公差，并标注在下图中。

3、一平键联接，下图所示。

轴（孔）基本尺寸φ35，联接的种类为较紧联接，试选择该平键联配合公差和尺寸公差，并标注在下图中。

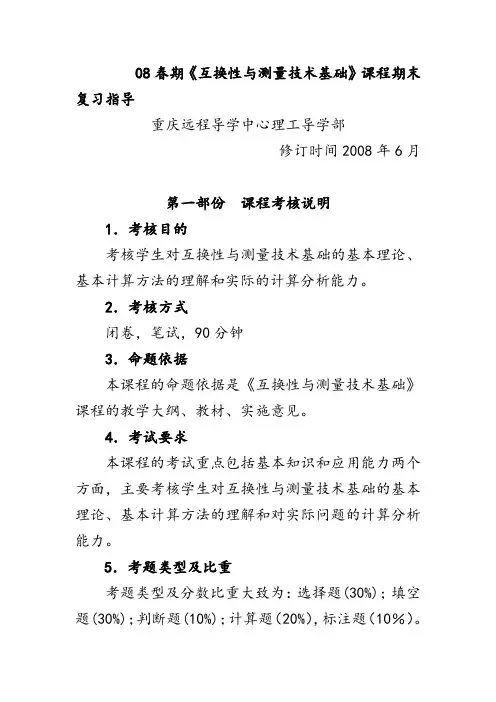

08春期《互换性与测量技术基础》课程期末复习指导重庆远程导学中心理工导学部修订时间2008年6月第一部份课程考核说明1．考核目的考核学生对互换性与测量技术基础的基本理论、基本计算方法的理解和实际的计算分析能力。

2．考核方式闭卷，笔试，90分钟3．命题依据本课程的命题依据是《互换性与测量技术基础》课程的教学大纲、教材、实施意见。

4．考试要求本课程的考试重点包括基本知识和应用能力两个方面，主要考核学生对互换性与测量技术基础的基本理论、基本计算方法的理解和对实际问题的计算分析能力。

5．考题类型及比重考题类型及分数比重大致为：选择题(30%)；填空题(30%)；判断题(10%)；计算题（20%），标注题（10％）。

6、适用范围、教材本课程期末复习指导适用范围为成人专科机械制造专业的必修课程。

考试命题的主教材：，《互换性原理与测量技术基础》，刘巽尔主编，中央广播电视大学出版社出版。

第二部份期末复习重点范围第一章：绪论一、重点名词完全互换不完全互换二、重点掌握/熟练掌握1.应从装配这程中三个不同阶段（装配前、装配时、装配后）的要求全面理解换性的含义。

三、一般掌握1.我国标准化和计量测试工作的概况可作一般了解。

第二章：基本术语和定义一、重点名词孔轴二、重点掌握/熟练掌握1.掌握孔和轴的概念；2.掌握有关“尺寸”的素语；3.掌握有关“偏差”的术语；4.掌握有关“公差”的概念，分清它与极限偏的区别与联系。

5.掌握公差带（尺寸公差带）的概念，熟悉掌握公差带的画法；6.掌握有关“配合”的概念；⑺孔、轴的尺寸合格与结合的合用是两个不同的概念，应注意区分。

三、一般掌握无第三章：测量技术基础一、重点名词测量误差随机误差二、重点掌握/熟练掌握1.掌握量块的特性及量块的组合方法；2.掌握各种测量分类法的特点；3.掌握计量器具的分类及其技术性能指标。

4.掌握测量误差的含义及其表示法；5.掌握测量误差的基本类型及其处理原则；6.掌握随机误差的概念及测量结果的表示法；7.掌握测量误差的合成。

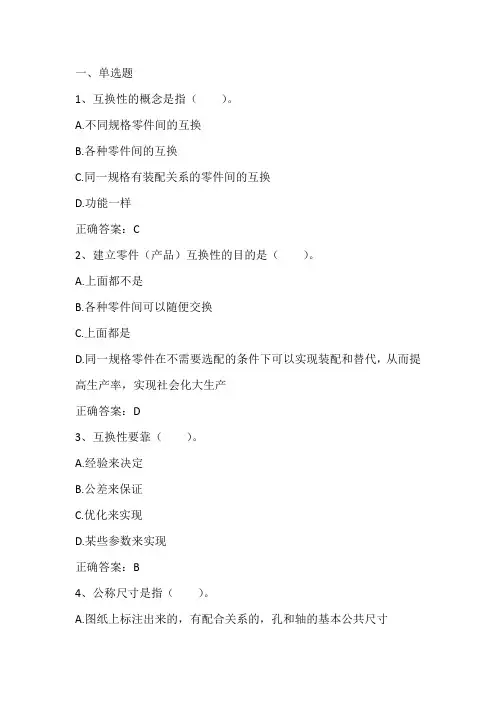

一、单选题1、互换性的概念是指（）。

A.不同规格零件间的互换B.各种零件间的互换C.同一规格有装配关系的零件间的互换D.功能一样正确答案：C2、建立零件（产品）互换性的目的是（）。

A.上面都不是B.各种零件间可以随便交换C.上面都是D.同一规格零件在不需要选配的条件下可以实现装配和替代，从而提高生产率，实现社会化大生产正确答案：D3、互换性要靠（）。

A.经验来决定B.公差来保证C.优化来实现D.某些参数来实现正确答案：B4、公称尺寸是指（）。

A.图纸上标注出来的，有配合关系的，孔和轴的基本公共尺寸B.用游标卡尺量出来的孔的尺寸C.大家公认的尺寸D.图纸上标注出来的任何名义尺寸正确答案：A5、极限尺寸是指（）。

A.产品的真实尺寸B.用游标卡尺量出来的轴的最大尺寸或最小尺寸C.产品被加工出来后所得到的最大和最小尺寸D.图纸上标注出来的上极限尺寸和下极限尺寸正确答案：D6、对于零线以上的尺寸公差带，基本偏差只能是（）。

A.下极限偏差、正值B.上极限偏差、负值C.下极限偏差、负值D.上极限偏差、下极限偏差的平均值正确答案：A7、对于零线以下的尺寸公差带，基本偏差只能是（）。

A.上偏差、负值B.上偏差、下偏差的平均值C.上偏差、正值D.下偏差、负值正确答案：A8、决定尺寸公差带相对于零线位置的是（）。

A.基本偏差B.实际偏差C.公差等级D.基本尺寸正确答案：A9、考虑到孔、轴的工艺等价性，下列孔、轴配合中选用不合理的是（）。

A.φ60M7/h6B.φ60H7/g6C.φ60K6/h6D.φ60H8/g7正确答案：C10、基本偏差为r的轴的公差与基准孔H通常形成（）。

A.过盈配合B.过渡配合C.间隙配合D.过盈或过渡配合正确答案：A11、孔与轴的尺寸配合关系是（）。

A.不能装配B.间隙配合C.无法确定D.过渡配合正确答案：B12、GB/T1800.2-2020将线性尺寸的标准公差分为（）等级。

A.20B.18C.12D.28正确答案：A13、GB/T1800.2-2020将孔轴的基本偏差分为（）个。

第一章什么叫互换性？为什么说互换性已成为现代机械制造业中一个普遍遵守原则？答：（1）互换性是指机器零件（或部件）相互之间可以代换且能保证使用要求的一种特性。

（2）因为互换性对保证产品质量，提高生产率和增加经济效益具有重要意义，所以互换性已成为现代机械制造业中一个普遍遵守的原则。

1-2 按互换程度来分，互换性可分为哪两类？它们有何区别？各适用于什么场合？答：（1）按互换的程来分，互换性可以完全互换和不完全互换。

（2）其区别是：a、完全互换是一批零件或部件在装配时不需分组、挑选、调整和修配，装配后即能满足预定要求。

而不完全互换是零件加工好后，通过测量将零件按实际尺寸的大小分为若干组，仅同一组内零件有互换性，组与组之间不能互换。

b、当装配精度要求较高时，采用完全互换将使零件制造精度要求提高，加工困难，成本增高；而采用不完全互换，可适当降低零件的制造精度，使之便于加工，成本降低。

（3）适用场合：一般来说，使用要求与制造水平，经济效益没有矛盾时，可采用完全互换；反之，采用不完全互换。

1-3．什么叫公差、检测和标准化？它们与互换性有何关系？答：（1）公差是零件几何参数误差的允许范围。

（2）检测是兼有测量和检验两种特性的一个综合鉴别过程。

（3）标准化是反映制定、贯彻标准的全过程。

（4）公差与检测是实现互换性的手段和条件，标准化是实现互换性的前提。

1-4．按标准颁布的级别来分，我国的标准有哪几种？答：按标准颁布的级别来分，我国标准分为国家标准、行业标准、地方标准和企业标准。

1-5．什么叫优先数系和优先数？答：（1）优先数系是一种无量纲的分级数值，它是十进制等比数列，适用于各种量值的分级。

（2）优先数是指优先数系中的每个数。

1-7．下面两列数据属于哪种系列？公比为多少？（1）机床主轴转速为200，250，315，400，500，630，、、、单位r/min （2）表面粗糙度R的基本系列为0.012,0.025,0.050,0.100,0.20,、、、，单位为um。

第一章绪论思考题1-1 广义互换性的定义是什么？机械产品零部件互换的含义是什么？1-2 互换性与公差的关系是什么？进行零件精度设计时，确定公差大小的原则是什么？1-3 互换性在机器制造业中有什么作用和优越性？1-4 互换性原则是否在任何生产情况下都适用？试加以说明。

1-5 互换性可以分成哪两类，试述它们各自的特点和如何实现？1-6 何谓标准？何谓标准化？互换性生产与标准化的关系是什么？1-7 按标准的使用范围，我国如何制定标准，并进行划分？试述不同使用范围的标准各自的特点？1-8 为什么说当选定一个数值作为某种产品的参数指标时，这个数值就会“牵一发而动全身”？1-9 GB-T321-1980规定什么数列作为优先数系，试述这个数列的特点和优点？1-10 GB-T321-1980规定的优先数系分哪五个系列，试述这五个系列的特点和优点？1-11 何谓几何量公差包括的内容和几何量检测工作的作用？习题1 试按《几何量公差与检测》基本教材附表1-1写出基本系列R5中优先数从0.1到100的常用值。

2 试写出派生系列R5/3、R10/2、R20/3中自1以后的5个优先数（常用值）。

3 自IT6级以后，孔、轴标准公差等级系数为10,16,25,40,64,100,160,…。

试判断它们属于哪个优先数系列。

4 自3级开始至9级止，普通螺纹公差等系数为0.50,0.63,0.80,1.00,1.25,1.60,2.00。

试判断它们属于哪个优先数系列。

5 试写出家用灯泡15~100W中的各种瓦数，并指出它们属于优先数系中的哪个系列。

第二章几何量测量基础思考题2-1 我国法定计量单位中长度的基本单位是什么？试述第十七届国际计量大会通过的长度基本单位的定义？2-2 测量的实质是什么？一个完整的测量过程应包括哪四个要素？2-3 以量块作为传递长度基准量值的媒介有何优点，并说明量块的用途？2-4 量块的制造精度分哪几级，量块的检定精度分哪几等，分“级”和分“等”的主要依据是什么？2-5 量块按“级”和按“等”使用时的工作尺寸有何不同？何者测量精度更高？2-6 何谓量具、量规、量仪？2-7 计量器具的基本技术性能指标中，标尺示值范围与计量器具测量范围有何区别？标尺刻度间距、标尺分度值和灵敏度三者不何区别？示值误差与测量重复性有何区别？并举例说明。

课后作业题答案（未讲内容不要求）：P39 第1章课后作业1.1（1）正确。

原因：一般情况下，实际尺寸越接近基本尺寸说明制造的误差越小。

（2）错误。

原因：规定的是公差带的宽度，不是位置，没有正负。

（3）错误。

原因：配合是由孔、轴的配合性质、装配等综合因素决定，不是由零件的加工精度决定。

但在通常情况下，加工精度高，可在一定程度上提高配合精度。

（4）正确。

原因：过渡配合必须保证最大过盈量和最小间隙的要求。

（5）错误。

原因：可能是过渡配合，配合公差是孔、轴公差之和。

1.2（1）①28，②孔，③下偏差为零，④正值，⑤轴，⑥上偏差为零，⑦负值 （2）①基孔制，②基轴制，③基孔制，④定值刀具、量具的规格和数量 （3）①20，②01，③18，④5到12级 （4）①间隙，②过盈，③过渡，④间隙1.3基本尺寸 最大极限尺寸 最小极限尺寸 上偏差 下偏差 公差孔0500032012..++φ 12φ 05012.φ 03212.φ +0.050 +0.032 0.018 轴0720053060..++φ 60φ 07260.φ 05360.φ +0.072 +0.053 0.019 孔0410060030..--φ 30φ 95929.φ 94029.φ -0.041 -0.060 0.021 轴0050034050..+-φ 50φ 00550.φ 96649.φ +0.005 -0.034 0.039 1.4（1）50φ +0.039 0 0.039 -0.025 -0.064 0.039 +0.103 +0.025 +0.064 0.078 间隙 （2）25φ -0.014 -0.035 0.021 0 +0.013 0.013 -0.014 -0.048 -0.031 0.034 过盈 （3）80φ +0.005 -0.041 0.046 0 -0.030 0.030 +0.035 -0.041 -0.003 0.076 过渡 1.5（1）0200041025..--φ，（2）1000146060..--φ，（3）0180002050..++φ，（4）0200009040..++φ，（5）1420080050..++φ，（6）0170042040..--φ，（7）0021030.-φ，（8）023080.±φ 1.6（1）618h φ，（2）9120H φ，（3）750e φ，（4）865M φ1.7解：因要求最大间隙为+0.013，最大过盈为-0.021，所以需采用过渡配合 在没有特殊要求的前提下，一般采用基孔制配合，并根据工艺等价的要求，孔的公差等级要低于轴1至2个公差等级。

第四章习题：4—1技术要求→图样标注：
1、正确标注：
2、其他正确标注和错误标注
4—2技术要求→图样标注：
1、正确标注：
2、其他正确标注和错误标注
4—3技术要求→图样标注：1.正确标注
(2)
2.错误标注
4—4 技术要求→图样标注：
2.其他正确标注和错误标注
4—5 技术要求→图样标注：
2、其他正确标注和错误标注
4—6 技术要求→图样标注：
1、正确标注：
2.错误的标注
2、其他正确标注和错误标注
改错题：
（a）题图
（a）题图改错后的标注
(a)题图标注
(b) 题图
(b) 题图改错
(c)题图改错
(d) 题图改错
(e) (f)题图:
(e) (f)题图改错
4—7公差原则的应用：
4-9形状误差评定：
见教材P98
平面度误差为：18.75-（-12.5）= （单位）。

（完整word版）《互换性与技术测量》习题集（2）六.改错题：1.改错题试指出图3.11中标注的误差，并加以改正。

2.改错题试指出图3.12中标注的误差，并加以改正。

3.试指出图3.13中形位公差标注的误差，并加以改正。

4.试改正图3.14a和b中形位公差标注的错误（以形位项⽬符号为准）。

述技术要求标注在题1.1图上。

1.2 轴承盖上四个通孔的位置⽤位置度公差控制。

端⾯I 为第⼀基准，ф80f9圆柱⾯的轴线为第⼆基准，试在图3.16上标注这四个孔的轴线的位置度公差ф0.5mm ，并注上基准代号和采⽤的公差原则。

1.3 试将下列形位公差要求标注在图3.17上。

1.3.1 圆锥⾯的圆度公差0.004mm ；1.3.2 圆锥母线的直线度公差0.0025mm ；1.3.3 圆锥⾯对ф800-0.015mm 孔的轴线的圆跳动公差0.01mm ；1.3.4 ф800-0.015mm 孔的圆柱度公差0.008mm ； 1.3.5 左端⾯对ф800-0.015mm 孔的轴线的垂直度公差0.01mm ；1.3.6 右端⾯对左端⾯的平⾏度公差0.06mm ；1.4 试指出图3.18中没有按下列形位公差要40k6题1.1(+0.018+0.002图 3.17求标注的错误，并加以改正。

1.4.1 圆锥⾯A 的轴线对圆柱⾯B 的轴线的同轴度公差为ф0.02mm ； 1.4.2 圆柱⾯B 的轴线的直线度公差为ф0.01mm ；1.4.3 圆柱⾯C 对圆柱⾯B 轴线的圆跳动公差为0.03mm 。

2.3．将下列技术要求标注在图3.20上： 3.1 фd 圆柱⾯的尺⼨为ф300 -0.025mm ，采⽤包容原则。

3.2 фD 圆柱⾯的尺⼨为ф500 -0.039mm ，采⽤独⽴原则。

3.3 фd 表⾯粗糙度的最⼤允许值R a=1.25µm ；фD a=3.4 键槽侧⾯对фD 轴线的对称度公差为0.02µm 。

互换性与技术测量第4章形位与测试作业《互换性与测量技术基础》作业⼴陵学院机械班姓名学号第五章形状和位置公差与检测⼀、单项选择题1、形位公差带的形状决定于（）A、公差项⽬B、形位公差的标注形式C、被测要素的理想形状D、被测要素的理想形状、公差项⽬和标注形式2、定向公差带具有控制被测要素（）A、形状误差的职能B、位置误差的职能C、位置度误差的职能D、跳动的职能3、可以根据具体情况规定不同形状的公差带的形位公差项⽬是（）A、直线度B、平⾯度C、圆度D、同轴度4、在⼯具显微镜上按基准和理论正确尺⼨测得实际孔⼼偏离理想孔⼼5µm ，则其位置度误差值为( )A、5µmB、2.5µmC、10µmD、20µm5、某被测平⾯的平⾯度误差为0.04mm，则它对基准平⾯的平⾏度误差⼀定（）A、不⼩于0.04mmB、不⼤于0.04mmC、⼤于0.04mmD、⼩于0.04mm6、定向公差带可以综合控制被测要素的（）A、形状误差和位置误差B、形状误差和⽅向误差C、⽅向误差和位置误差D、⽅向误差和距离尺⼨误差7、可逆的最⼤实体要求应⽤于孔的轴线直线度公差时，轴线直线度公差t与孔的尺⼨公差T的关系是（）A、只允许T补偿tB、只允许t补偿TC、t与T可以相互补偿D、不可以相互补偿8、某阶梯轴的实际被测轴线上各点距基准轴线的距离最近为2µm，最远为4µm，则同轴度误差值为（）A、Ф2µmB、Ф4µmC、Ф6µmD、Ф8µm9、最⼤实体要求应⽤于被测要素和基准要素时，基准要素本⾝采⽤独⽴原则，则该基准要素的边界尺⼨为（）A、最⼤实体尺⼨B、最⼤实体实效尺⼨C、最⼩实体实效尺⼨D、没有边界尺⼨10、形状与径向圆跳动公差带形状相同的形位公差带是( )A、圆柱度公差带B、圆度公差带C、同轴度公差带D、任意⽅向上的直线度公差带11、定向公差带（）A、只控制被测要素的⽅向误差B、能综合控制被测要素的⽅向误差和形状误差C、能综合控制被测要素的⽅向误差和位置误差D、不控制形状误差，但可以控制位置误差12、孔采⽤包容要求时，其体外作⽤尺⼨不得超越（）A、最⼤极限尺⼨B、最⼤实体实效尺⼨C、最⼩极限尺⼨D、基本尺⼨13、如某轴⼀横截⾯实际轮廓由直径分别为Ф20.05mm与Ф20.03mm的两个同⼼圆包容⽽成的最⼩包容区域，该轮廓的圆度误差值的数值为（）A、0.02mmB、0.01mmC、0.015mmD、0.005mm14、⽤千分表测得⼀导轨六个等分点上的⽰值分别为0、-1µm、+1µm、+2µm、+2µm、0，则按两端点连线法评定该导轨直线度误差的数值为( )A、3µmB、2µmC、4µmD、5µm15、⽤⽔平仪测量直线度误差所采⽤的测量原理是（）A、测量坐标值原理B、测量特征参数原理C、与理想要素⽐较原理D、测量跳动原理16、被测轴线的直线度公差与它对基准轴线的同轴度公差的关系应是（）A、前者⼀定等于后者B、前者⼀定⼤于后者C、前者不得⼤于后者D、前者不得⼩于后者17、在图样上标注形位公差，当公差值前⾯加注Ф时，则被测要素的公差带形状应为（）A、两同⼼圆B、两通轴圆柱C、圆形、圆柱形或球形D、圆形或圆柱形18、根据设计要求的不同，公差带可以有不同形状的形位公差项⽬为（）A、直线度B、平⾯度C、圆度D、同轴度19、若某平⾯的平⾯度误差为0.04mm，则它对其基准平⾯的垂直度误差⼀定（）A、⼤于0.04mmB、等于0.04mmC、⼩于0.04mmD、不⼩于0.04mm20、设计时，仅为了保证孔、轴间能⾃由装配，常采⽤的公差原则或相关要求是（）A、独⽴原则B、最⼤实体要求C、包容要求D、最⼩实体要求21、对某被测轴线的等分诸点⾄基准轴线的距离进⾏测量，其中最⼤距离为8µm，最⼩距离为2µm，则该被测轴线相对基准轴线的同轴度误差值为（）A、6µmB、10µmC、8µmD、16µm22、图样上规定的狭窄圆环形平⾯相当于基准轴线的垂直度公差可以⽤（）A、端⾯圆跳动公差代替B、径向圆跳动公差代替C、径向全跳动公差代替D、斜向圆跳动公差代替23、在⼯具显微镜上测得孔的实际中⼼相对于理论中⼼的位置在X⽅向上偏离+4µm，Y⽅向上偏离-3µm，则该孔的位置度误差为（）µm。
