【CN209970189U】一种数控机床的刀头更换装置【专利】
- 格式:pdf
- 大小:387.77 KB
- 文档页数:10
专利名称:一种便于机床更换刀具装置
专利类型:实用新型专利
发明人:余庆明,封光磊,杨林,字立敏,彭梁锋,崔岗卫,刘雪建,张辉,尹作升,陈艺昆,张鑫,张国勇,沈义彪
申请号:CN202021701909.7
申请日:20200804
公开号:CN212762344U
公开日:
20210323
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种便于机床更换刀具装置,包括支架,所述支架上设有磁铁层,在支架上还设有支板,在所述支板一侧设有第一弹性连接套筒和第二弹性连接套筒,所述第一弹性连接套筒和所述第二弹性连接套筒上连接有刀具安装角度测量装置,所述刀具安装角度测量装置可沿着所述第一弹性连接套筒和所述第二弹性连接套筒轴线方向往复运动。
该装置结构简单,安装使用方便,可以简单、快速的测量出刀具安装的倾斜角度,提高更换刀具的效率。
申请人:沈机集团昆明机床股份有限公司
地址:650203 云南省昆明市盘龙区茨坝路23号
国籍:CN
更多信息请下载全文后查看。

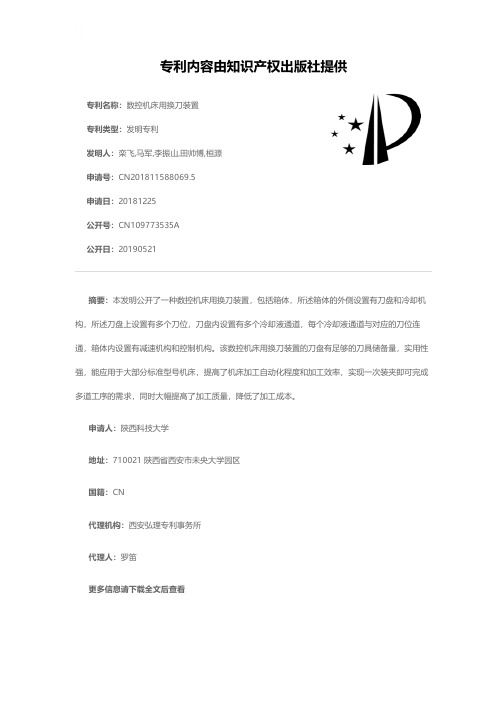

专利名称:数控机床用换刀装置
专利类型:发明专利
发明人:栾飞,马军,李振山,田帅博,桓源申请号:CN201811588069.5
申请日:20181225
公开号:CN109773535A
公开日:
20190521
专利内容由知识产权出版社提供
摘要:本发明公开了一种数控机床用换刀装置,包括箱体,所述箱体的外侧设置有刀盘和冷却机构,所述刀盘上设置有多个刀位,刀盘内设置有多个冷却液通道,每个冷却液通道与对应的刀位连通,箱体内设置有减速机构和控制机构。
该数控机床用换刀装置的刀盘有足够的刀具储备量,实用性强,能应用于大部分标准型号机床,提高了机床加工自动化程度和加工效率,实现一次装夹即可完成多道工序的需求,同时大幅提高了加工质量,降低了加工成本。
申请人:陕西科技大学
地址:710021 陕西省西安市未央大学园区
国籍:CN
代理机构:西安弘理专利事务所
代理人:罗笛
更多信息请下载全文后查看。
专利名称:一种数控机床自动换刀装置专利类型:实用新型专利
发明人:汪庆群,潘鸿健
申请号:CN201620105223.9
申请日:20160129
公开号:CN205380493U
公开日:
20160713
专利内容由知识产权出版社提供
摘要:本实用新型涉及一种数控机床自动换刀装置,包括机架,圆盘式刀库,刀库驱动马达,圆盘式刀库内设置有若干刀具,机架上设置倒刀气缸,机架上设置有机械手驱动马达,机械手驱动马达上设置有涡轮,涡轮上连接有机械手旋转轴,机械手旋转轴上设置有用于换刀的机械手,涡轮上设置有一组原位定位凹槽、扣刀定位凹槽;机架上设置有原位近接开关,扣刀定位近接开关;机架上还设置有加工主轴,主轴上连接设置有主轴马达,主轴上设置有与刀具相适配的装配腔,还包括数控系统。
本实用新型能够有效解决现有的数控机床自动换刀过程中,容易发生主轴和机械手相撞,进而损坏主轴或机械手的问题,且结构简单、易于实现。
申请人:黄山皖南机床有限公司
地址:245200 安徽省黄山市徽州区环城西路51号
国籍:CN
代理机构:深圳市百瑞专利商标事务所(普通合伙)
更多信息请下载全文后查看。
专利名称:一种数控机床自动换刀装置专利类型:发明专利
发明人:陈亮
申请号:CN202011315602.8
申请日:20201121
公开号:CN112496823A
公开日:
20210316
专利内容由知识产权出版社提供
摘要:本发明公开了一种数控机床自动换刀装置,包括换刀装置,换刀装置的顶端设置有换刀架,换刀架的内部贯穿设置有刀库,刀库内部贯穿设置有置刀孔,置刀孔的顶端设置有红外线定位孔,置刀孔内部设置有刀具,刀库的轴心处贯穿设置有轴心螺丝,换刀装置的一端设置有驱动电机,驱动电机的水平上端设置有推杆,推杆的一端设置有气缸,气缸靠近推杆的一端设置有螺丝棍,换刀装置的底端设置有数控机床,数控机床靠近换刀装置的一端设置有红外线定位装置;本发明公开了一种数控机床自动换刀装置,通过置刀孔、推杆与气缸将刀具收缩回去,可以保护刀具不受到伤害。
申请人:冈田精机(常州)有限公司
地址:213200 江苏省常州市金坛区中兴路89号
国籍:CN
代理机构:南京勤行知识产权代理事务所(普通合伙)
代理人:尹英
更多信息请下载全文后查看。
专利名称:一种机床用换刀装置
专利类型:发明专利
发明人:肖双民,吴杰锋,王凯,张卫卫,胡泽睿申请号:CN201610697409.2
申请日:20160819
公开号:CN106078304A
公开日:
20161109
专利内容由知识产权出版社提供
摘要:本发明公开一种机床用换刀装置,包括主轴、驱动电机和驱动箱,所述主轴位于驱动箱的左侧、并与驱动箱相固定,所述主轴的下端设置有驳接头,所述驳接头的两端设置有夹爪,所述左侧的夹爪设置有备用刀具,所述右侧的夹爪设置有刀具,所述驱动电机位于驱动箱的上方,所述驱动电机的下端设置有连接座,所述连接座与驱动箱相固定,所述连接座上设置有活动杆,所述连接座的下端设置有驱动轴,所述驱动轴位于驱动箱内,所述驱动箱内设置有减速轮,所述减速轮内设置有啮合齿轮,所述驱动箱的下端设置有钻头;该机床用换刀装置具有换刀方便快捷、效率高和便于控制的优点,以及硬度高和韧性好的主轴。
申请人:宁波金凯机床股份有限公司
地址:315000 浙江省宁波市慈溪市古塘街道孙塘北路1455号
国籍:CN
更多信息请下载全文后查看。

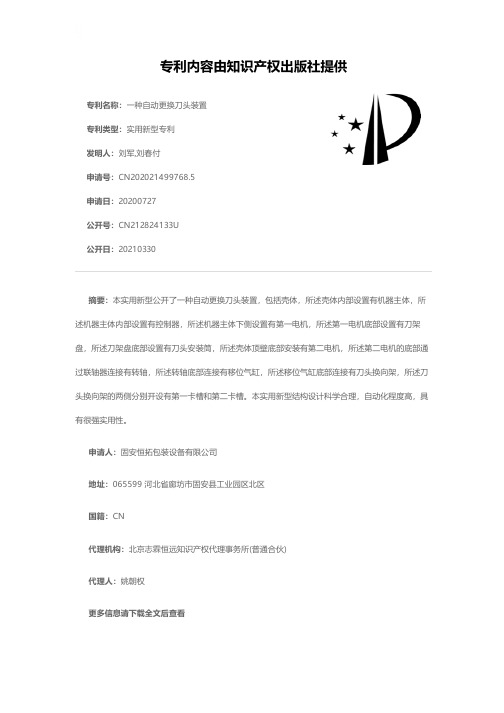

专利名称:一种自动更换刀头装置专利类型:实用新型专利
发明人:刘军,刘春付
申请号:CN202021499768.5申请日:20200727
公开号:CN212824133U
公开日:
20210330
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种自动更换刀头装置,包括壳体,所述壳体内部设置有机器主体,所述机器主体内部设置有控制器,所述机器主体下侧设置有第一电机,所述第一电机底部设置有刀架盘,所述刀架盘底部设置有刀头安装筒,所述壳体顶壁底部安装有第二电机,所述第二电机的底部通过联轴器连接有转轴,所述转轴底部连接有移位气缸,所述移位气缸底部连接有刀头换向架,所述刀头换向架的两侧分别开设有第一卡槽和第二卡槽。
本实用新型结构设计科学合理,自动化程度高,具有很强实用性。
申请人:固安恒拓包装设备有限公司
地址:065599 河北省廊坊市固安县工业园区北区
国籍:CN
代理机构:北京志霖恒远知识产权代理事务所(普通合伙)
代理人:姚朝权
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920523960.4
(22)申请日 2019.04.16
(73)专利权人 沈阳沈一精工机床有限公司
地址 110000 辽宁省沈阳市经济技术开发
区细河七北街16号
(72)发明人 胡振亚
(51)Int.Cl.
B23Q 3/155(2006.01)
(54)实用新型名称一种数控机床的刀头更换装置(57)摘要本实用新型公开了一种数控机床的刀头更换装置,包括刀头夹具、第一承托架和底座,所述底座顶部的中间位置处横向安装有滑轨,且滑轨的顶端通过滑块竖向安装有电机箱,且电机箱的顶端竖向安装有第一立柱,所述第一立柱的内部通过旋转轴承竖向安装有螺纹丝杆,螺纹丝杆外侧套设有贯穿第一立柱顶端的第二立柱,且滚珠轴承的一侧横向安装有第一横杆,所述第一横杆远离滚珠轴承的一端通过铰接柱铰接有两个刀头夹具。
本实用新型能够实现根据数控机床刀头直径调节刀头夹具的夹持范围大小,同时可利用第二驱动电机和第三驱动电机分别驱动第二电动推杆和第三电动推杆伸缩,带动第一承托架和第二承托架升降,实现了装置的自动化,避免人
工接触刀头。
权利要求书2页 说明书4页 附图3页CN 209970189 U 2020.01.21
C N 209970189
U
权 利 要 求 书1/2页CN 209970189 U
1.一种数控机床的刀头更换装置,包括刀头夹具(1)、第一承托架(9)和底座(21),其特征在于:所述底座(21)顶部的中间位置处横向安装有滑轨(20),且滑轨(20)的顶端通过滑块(18)竖向安装有电机箱(22),所述电机箱(22)的内部安装有阻尼电机(14),且电机箱(22)的顶端竖向安装有第一立柱(13),所述第一立柱(13)的内部通过旋转轴承竖向安装有螺纹丝杆(24),且螺纹丝杆(24)的底端通过联轴器与阻尼电机(14)的输出轴连接,螺纹丝杆(24)外侧套设有贯穿第一立柱(13)顶端的第二立柱(25),所述第二立柱(25)的顶部设置有滚珠轴承(6),且滚珠轴承(6)的一侧横向安装有第一横杆(5),所述第一横杆(5)远离滚珠轴承(6)的一端通过铰接柱(32)铰接有两个刀头夹具(1),且第一横杆(5)两侧的中间位置处均铰接有第一电动推杆(3),第一电动推杆(3)的输出端通过连接件(2)与刀头夹具(1)侧壁铰接,所述第一电动推杆(3)的一侧安装有第一驱动电机(4),且第一驱动电机(4)输出端与第一电动推杆(3)输入端连接,所述第一立柱(13)一侧的下端安装有固定电池(23),且第一立柱(13)远离固定电池(23)一侧的下端安装有控制面板(12),所述第一立柱(13)两侧的顶部分别横向安装有第二横杆(7)和第三横杆(26),且第二横杆(7)和第三横杆(26)远离第一立柱(13)的一端分别安装有第一刀头放置架(8)和第二刀头放置架(27),所述第一刀头放置架(8)和第二刀头放置架(27)内部的底端分别竖向设置有第二电动推杆(11)和第三电动推杆(30),且第二电动推杆(11)和第三电动推杆(30)的一侧分别设置有第二驱动电机(10)和第三驱动电机(29),第二驱动电机(10)和第三驱动电机(29)的输出端分别与第二电动推杆(11)和第三电动推杆(30)输入端连接,所述第二电动推杆(11)和第三电动推杆(30)的顶端分别安装有第一承托架(9)和第二承托架(28),所述第一电动推杆(3)、第一驱动电机(4)、第二驱动电机(10)、第二电动推杆(11)、阻尼电机(14)、第三驱动电机(29)和第三电动推杆(30)均通过导线与控制面板(12)电连接,第一电动推杆(3)、第一驱动电机(4)、第二驱动电机(10)、第二电动推杆(11)、阻尼电机(14)、第三驱动电机(29)和第三电动推杆(30)均通过导线与固定电池(23)电连接。
2.根据权利要求1所述的一种数控机床的刀头更换装置,其特征在于:所述电机箱(22)靠近控制面板(12)一侧的底部设置有锁紧螺栓(17),滑轨(20)的顶部均匀设置有与锁紧螺栓(17)相匹配的螺旋定位孔(19)。
3.根据权利要求1所述的一种数控机床的刀头更换装置,其特征在于:所述底座(21)的底端四个拐角处均安装有固定法兰(33),且固定法兰(33)底端的一端设置有吸盘(16),并且吸盘(16)一侧的固定法兰(33)上均设置有两个螺杆(15)。
4.根据权利要求3所述的一种数控机床的刀头更换装置,其特征在于:所述电机箱(22)通过滑块(18)与滑轨(20)的滑动连接与底座(21)构成滑动结构。
5.根据权利要求1所述的一种数控机床的刀头更换装置,其特征在于:所述第一承托架(9)和第二承托架(28)均呈“U”型结构,且第一承托架(9)和第二承托架(28)的底端与第二电动推杆(11)和第三电动推杆(30)的输出端之间均呈焊接一体化结构。
6.根据权利要求1所述的一种数控机床的刀头更换装置,其特征在于:所述刀头夹具(1)的内部均设置有卡槽(31),且卡槽(31)的内部设置有弹性橡胶垫,该弹性橡胶垫的材料为丁腈合成橡胶。
7.根据权利要求1所述的一种数控机床的刀头更换装置,其特征在于:所述第二立柱(25)两侧的底部均设置有预留块(34),第一立柱(13)两侧内壁均设置有与预留块(34)相匹
2。
