数控机床自动切换刀的原理

第一章绪论1.1 数控设备的发展历史>第一代数控系统：1952年至1959年，采川电子管元件。

>第二代数控系统：1959年开始，采刖晶体管元件。

>第三代数控系统：1965年开始，采川集成电路。

>第四代数控系统：1970年开始，采刖人规模集成电路及小型通用计算机。

>第五代数控系统：1974年开始，采用微处理机和微型计算机。

1.2 自动换刀系统的意义从换刀系统发展的历史米看，1956年日本富士通研究成功数控转塔式冲床，美国IBM公司同期也研制成功了“APT”（刀具程序控制装置）。

1958年美国K&T公司研制出带ATC(自动刀具交换装置)的加工中心。

1967年出现了FMS（柔性制造系统）。

1978年以后，加工中心迅速发展，带有ATC装置，可实现多种工序加工的机床，步入了机床发展的黄金时代。

1.1.1 加工中心加工中心机床的出现，加之CAD技术、信息技术、网络控制技术以及系统工程学的发展，为单机数控自动化向计算机控制的多机制造系统自动化方向发展，创造了必要的条件．计算机群控系统即直接数控(Direct NC-DNC)系统，就是这一发展趋向的具体体观。

DNC系统使用一台较大的计算机，控制与管理多台数控机床和数控加工中心，能进行多品种、多工序的加工。

加工中心机床配备有装载多把刀具的刀具库，有自动更换刀具的功能，一次装夹中可以完成钻、镗、铣、铰等工序，特别适用于箱体类零件的多面、多工序加工。

它能完成车削加工的同时，兼有铣、镗、钻孔、攻丝等功能。

1.1.2 柔性制造单元柔性制造单元(FMC)是由中心控制计算机、加工中心与自动交换工件(AWC，APC)装置所组成。

工件一次装夹后可在柔性制造单元中的加工中心上加工，使得加工的柔性（可编程性）、加工精度和生产效率更高。

在柔性制造单元中，中心控制计算机负责作业调度、自动检测与工况自动监控等功能。

工件装在自动交换工件装置（工作台）上在中心控制计算机控制下传送到加工中心上加工；加工中心接收中心控制计算机传送来的数控程序进行加工，并将工况数据送中心控制计算机处理，如工件尺寸自动检测和补偿，刀具损坏和寿命躲控等。

第27 卷第1期2 0 0 9 年1 月西安航空技术高等专科学校学报Journal of Xi an Aerotechnical CollegeVol 2 7 No 1Jan . 2 0 0 9 自动换刀装置控制原理及故障分析罗庚合1, 黄万长2( 1. 西安航空技术高等专科学校机械工程系, 陕西西安710077; 2. 陕西法士特齿轮有限公司, 陕西西安710077)摘要: 加工中心自动换刀装置提高了数控机床的加工效率, 但由于加工中心换刀装置的动作控制比较复杂, 包含机械、电气与PM C、液压和检测等技术, 所以自动换刀装置的故障率比较高, 主要介绍自动换刀装置的类别和控制,自动换刀装置的故障诊断方法, 列举了自动换刀装置的一些常见故障及维修示例。

关键词: 加工中心; 选刀; 刀具交换; 乱刀与掉刀; PM C 诊断; I/ O 状态诊断中图分类号: T H161+ . 21 文献标识码: A 文章编号: 1008- 9233( 2009) 01- 0014- 051 引言4、6、8、12 工位, 有用电动机驱动的正传和反转, 也有用液压系统通过电磁换相阀和顺序阀进行控制加工中心可分为车削中心、镗铣中心和钻削中心等, 加工中心在加工过程中, 要使用多种刀具, 因此必须有自动换刀装置, 以便选择不同刀具, 完成不同工序的加工工艺。

常用的刀库形式有圆盘式刀库, 链式刀库, 格子盒式刀库。

按有无机械手又可分为不带机械手的自动换刀装置和带机械手的自动换刀装置。

按刀库的旋转和机械手的动作驱动方式可分为有液压、气动控制系统和电气与机械联合控制的驱动系统。

随着加工中心数控机床的普及和应用, 自动换刀装置控制过程中的故障率也比较高。

由于自动换刀装置结构比较复杂、控制为机、电、液联合控制, 复杂系数高等原因。

所以加工中心自动换刀装置的故障维修比较困难。

简要叙述换刀装置的分类和特点, 以立式镗铣中心普遍使用的圆盘式加工中心自动换刀装置为例, 分析自动换刀装置的控制原理及常见故障的维修方法。

数控车床换刀的原理数控车床换刀的原理是通过自动化系统控制刀库中的刀具，根据加工需要，将合适的刀具自动装卸到主轴上进行加工。

换刀的过程一般包括以下几个步骤：1. 刀具信息的输入：将刀具的参数信息输入到数控机床的控制系统中。

这些信息包括刀具的几何参数、刀具材料、刀具号码等。

2. 刀具库的管理：刀具库是存放刀具的地方。

数控车床上一般会配备一个刀具库，里面可以放置多个不同的刀具。

在数控机床的控制系统中，可以设置每个刀具的位置和状态，以便在需要时能够准确地找到并进行换刀操作。

3. 刀具的选取：根据加工要求，在刀具库中选择合适的刀具。

根据控制系统的指令，通过自动取刀器从刀具库中取出刀具。

自动取刀器一般由机械手臂构成，可以在机床内进行多个方向的自由移动。

4. 刀具的装卸：当刀具被选中后，机械手臂将刀具转移到刀具位。

然后，刀具位上的机械装置将刀具插入主轴上的刀柄中，并将其固定。

这一过程需要保证刀具的准确定位和固定，以确保刀具在加工过程中的稳定性和精度。

5. 刀具的调整和检测：在刀具装卸完成后，需要进行刀具的调整和检测。

调整刀具的主要目的是保证刀具的几何参数与加工要求的一致性，而检测刀具的目的是确认刀具的装卸是否正确。

在数控机床上，通常会设置相关的检测装置，用于检测刀具的位置、刀具的磨损情况等。

6. 刀具的存储和管理：在刀具装卸完成后，未使用的刀具一般会放回刀具库中进行存储。

同时，数控机床的控制系统会对刀具的信息进行管理，包括刀具的使用寿命、刀具的磨损情况、刀具的库存情况等。

总体来说，数控车床换刀的原理是通过自动化系统控制刀库中的刀具，实现刀具的自动装卸。

这样可以提高生产效率，减少人工操作的错误和劳动强度，进而提高加工精度和产品质量。

加工中心的换刀原理加工中心的换刀原理是指在加工过程中，当需要换一把不同工具进行加工时，加工中心能够自动地将当前的刀具卸下，然后安装新的刀具，以保证加工的连续性和高效性。

加工中心通常配备了一个刀库，用于存放不同类型的刀具。

刀库内的刀具根据其特性和用途被分配了一个特定的刀位。

刀具库通常由数控系统控制，可以根据加工需求自动选择和安装相应的刀具。

加工中心的换刀流程通常包括以下几个步骤：1. 刀具识别：加工中心需要首先识别当前所使用的刀具类型和位置。

通过刀具的标识或者其他识别方式，数控系统能够准确地确定当前所使用的刀具。

2. 刀具卸下：在识别了当前刀具后，加工中心会将当前的刀具卸下。

这个过程通常是由一个自动换刀系统完成的，它可以根据机床的结构和控制系统的指令，自动操作各个动作。

例如，可以通过夹紧装置松开卡住刀具的螺栓，然后通过主轴的卸下动作将刀具从主轴中取出。

3. 刀具安装：在刀具卸下后，加工中心需要安装新的刀具。

这个过程也是由自动换刀系统完成的。

它可以将新的刀具从刀库中选取出来，然后通过夹紧装置将刀具安装到主轴上。

4. 刀具测量和校准：在刀具安装完成后，加工中心通常需要对新安装的刀具进行测量和校准。

这是为了确保刀具安装的准确性和稳定性。

测量和校准可以通过一些传感器和测量设备进行，如刀具长度测量设备，加工中心控制系统会根据这些测量结果进行补偿和调整。

5. 刀具补偿调整：当刀具安装完成并完成了测量和校准后，加工中心通常还需要进行刀具补偿调整。

这是因为不同类型的刀具，在加工过程中可能存在一些误差和偏差。

加工中心会通过数控系统对刀具的补偿参数进行调整，以保证加工结果的准确性和质量。

总的来说，加工中心的换刀原理是通过一个自动换刀系统，根据刀具的类型和位置，将当前的刀具卸下并安装新的刀具。

换刀过程通常还包括了刀具的测量和校准，以及刀具补偿调整。

这样可以确保加工中心在加工过程中能够高效、准确地使用不同类型的刀具，提高加工效率和加工质量。

自动换刀装置的结构原理与维修8.4.1 自动换刀装置的形式自动换刀装置是加工中心的重要执行机构，它的形式多种多样，目前常见的有以下几种。

1．回转刀架换刀数控机床使用的回转刀架是最简单的自动换刀装置，有四方刀架、六角刀架，即在其上装有四把、六把或更多的刀具。

回转刀架必须具有良好的强度和刚度，以承受粗加工的切削力：同时要保证回转刀架在每次转位的重复定位精度。

图8-17为数控车床六角回转刀架，它适用于盘类零件的加工。

在加工轴类零件时，可以用四方回转刀架。

由于两者底部安装尺寸相同，更换刀架十分方便。

图8-17 数控车床六角回转刀架1－活塞 2－刀架体 3、7－齿轮 4－齿圈 5－空套齿轮6－活塞 8－齿条 9－固定插销 10、11－推杆 12－触头回转刀架的全部动作由液压系统通过电磁换向阀和顺序阀进行控制，它的动作分为4个步骤：(1)刀架抬起当数控装置发出换刀指令后，压力油由a孔进入压紧液压缸的下腔，活塞1上升，刀架体2抬起，使定位用的活动插销10与固定插销9脱开。

同时，活塞杆下端的端齿离合器与空套齿轮5结合。

(2)刀架转位当刀架抬起后，压力油从c孔进入转位液压缸左腔，活塞6向右移动，通过联接板带动齿条8移动，使空套齿轮5作逆时针方向转动。

通过端齿离合器使刀架转过60º。

活塞的行程应等于齿轮5分度圆周长的1/6，并由限位开关控制。

(3)刀架压紧刀架转位之后，压力油从b孔进入压紧液压缸上腔，活塞1带动刀架体2下降。

齿轮3的底盘上精确地安装有6个带斜楔的圆柱固定插销9，利用活动插销10消除定位销与孔之间的间隙，实现反靠定位。

刀架体2下降时，定位活动插销10与另一个固定插销9卡紧，同时齿轮3与齿圈4的锥面接触，刀架在新的位置定位并夹紧。

这时，端齿离合器与空套齿轮5脱开。

(4)转位液压缸复位刀架压紧之后，压力油从d孔进入转位液压缸的右腔，活塞6带动齿条复位，由于此时端齿离合器已脱开，齿条带动齿轮3在轴上空转。

数控机床自动换刀系统的使用方法数控机床自动换刀系统是一种现代化的工艺装备，它能够自动完成刀具的安装和拆卸，极大地提高了机床的工作效率和自动化水平。

在这篇文章中，我们将详细介绍数控机床自动换刀系统的使用方法，以帮助读者更好地了解和应用这一技术。

首先，数控机床自动换刀系统的基本原理是通过刀库来存放各种不同类型的刀具，并且能够根据加工程序的要求自动选择并安装适当的刀具。

在使用之前，我们需要先对刀具进行合理的编码和分类，并将其放置在刀库中。

接下来，我们需要进行合适的设置和调整。

首先，通过数控系统进入自动换刀的菜单界面，选择相应的刀库和刀具编号。

然后，根据加工零件的要求，选择适当的刀具参数和加工工艺参数，如切削速度、进给速度等。

最后，将设定好的加工程序加载到数控系统中。

在机床开始加工前，我们需要执行一次预热功能，以确保刀库、刀具和机床处于最佳状态。

同时，还需要检查刀具的完好程度，如刀片的磨损情况、刀具的固定性等。

如果存在问题，及时更换和调整刀具，以保证加工质量和安全。

在实际操作中，数控机床自动换刀系统的使用方法还需注意以下几点。

首先，严禁在机床运行状态下打开刀库门，以防止刀库和刀具的损坏。

其次，操作人员必须经过专业的培训和熟悉使用手册，掌握换刀系统的操作要领和注意事项。

再次，要定期对刀具和机床进行保养和维护，以延长其使用寿命。

此外，数控机床自动换刀系统的使用方法还需要根据具体的机床类型和加工要求进行灵活调整。

例如，在加工不同材料的零件时，需要选择适宜的刀具材质和切削参数；在进行复杂轮廓和曲线加工时，需要使用特殊形状的刀具，并调整切削路径和刀具补偿等。

总结起来，数控机床自动换刀系统的使用方法是一个复杂而重要的技术，它能够提高机床的生产效率和一致性。

通过合理设置和调整刀具参数，以及进行正确的操作和维护，可以确保刀具的安全性和加工质量。

然而，在使用过程中还需要注意刀具的选择和切削参数的调整，以适应不同的加工需求。

数控机床自动换刀原理数控机床是一种通过数字指令控制刀具运动和加工过程的机床。

在数控机床加工过程中，常常需要根据不同的工件要求，使用不同类型和规格的刀具进行加工。

而自动换刀系统正是为了实现这一需求而设计的。

数控机床自动换刀系统的原理是通过一系列的动作和控制，完成刀具的自动更换。

下面将详细介绍数控机床自动换刀系统的工作原理。

数控机床自动换刀系统由刀库、刀库传动装置、刀库定位装置、刀库夹紧装置、换刀臂、换刀臂传动装置等组成。

刀库内存放着各种不同类型和规格的刀具，而刀库传动装置可以将刀具送到指定位置。

当数控机床需要换刀时，首先通过数控系统发出换刀指令。

接着，刀库定位装置开始工作，将刀库中所需的刀具定位到换刀位置。

换刀臂传动装置接收到信号后，开始执行换刀操作。

换刀臂传动装置通过一定的轨迹，将换刀臂移动到刀库定位装置定位的刀具位置上。

然后，刀库夹紧装置开始工作，将刀具夹紧在换刀臂上。

此时，刀具已经成功更换，可以进行下一步的加工操作。

在整个自动换刀过程中，数控系统起着关键的作用。

它通过控制刀库传动装置、刀库定位装置、刀库夹紧装置以及换刀臂传动装置的工作，实现刀具的自动更换。

数控系统可以根据加工程序的要求，选择合适的刀具进行加工，提高加工效率和质量。

数控机床自动换刀系统的优势在于提高了加工效率和自动化程度。

相比于传统的手动换刀方式，自动换刀系统可以实现快速、准确地更换刀具，节省了换刀时间，降低了人工操作的难度和风险。

同时，自动换刀系统还可以减少刀具磨损，延长刀具寿命，提高了加工的稳定性和一致性。

数控机床自动换刀系统是一项重要的技术创新，为加工行业带来了巨大的变革。

通过数字指令和自动化控制，实现了刀具的快速、准确更换，提高了加工效率和质量。

随着科技的不断发展和应用，相信自动换刀系统会越来越普及，并在数控机床加工中发挥越来越重要的作用。

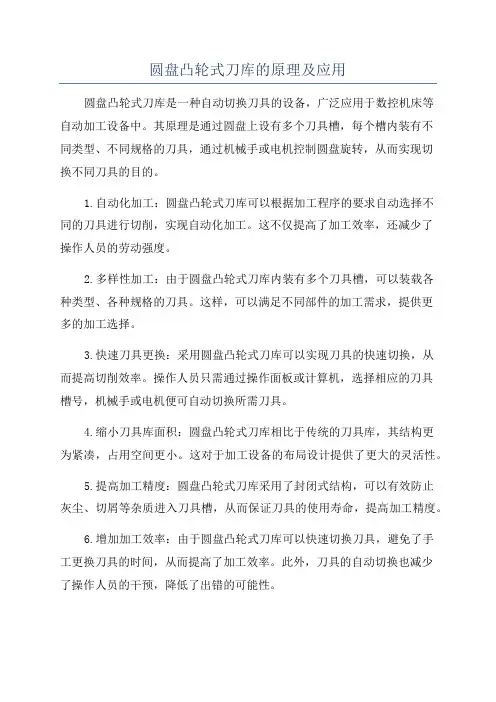

圆盘凸轮式刀库的原理及应用圆盘凸轮式刀库是一种自动切换刀具的设备，广泛应用于数控机床等自动加工设备中。

其原理是通过圆盘上设有多个刀具槽，每个槽内装有不同类型、不同规格的刀具，通过机械手或电机控制圆盘旋转，从而实现切换不同刀具的目的。

1.自动化加工：圆盘凸轮式刀库可以根据加工程序的要求自动选择不同的刀具进行切削，实现自动化加工。

这不仅提高了加工效率，还减少了操作人员的劳动强度。

2.多样性加工：由于圆盘凸轮式刀库内装有多个刀具槽，可以装载各种类型、各种规格的刀具。

这样，可以满足不同部件的加工需求，提供更多的加工选择。

3.快速刀具更换：采用圆盘凸轮式刀库可以实现刀具的快速切换，从而提高切削效率。

操作人员只需通过操作面板或计算机，选择相应的刀具槽号，机械手或电机便可自动切换所需刀具。

4.缩小刀具库面积：圆盘凸轮式刀库相比于传统的刀具库，其结构更为紧凑，占用空间更小。

这对于加工设备的布局设计提供了更大的灵活性。

5.提高加工精度：圆盘凸轮式刀库采用了封闭式结构，可以有效防止灰尘、切屑等杂质进入刀具槽，从而保证刀具的使用寿命，提高加工精度。

6.增加加工效率：由于圆盘凸轮式刀库可以快速切换刀具，避免了手工更换刀具的时间，从而提高了加工效率。

此外，刀具的自动切换也减少了操作人员的干预，降低了出错的可能性。

总之，圆盘凸轮式刀库是一种实现刀具自动切换的设备，广泛应用于自动化加工设备中。

其优点包括自动化加工、多样性加工、快速刀具更换、缩小刀具库面积、提高加工精度和增加加工效率等。

随着自动化加工的发展，圆盘凸轮式刀库的应用将会更加广泛。

刀库是数控机床中的重要组成部分，主要用于存放加工过程中需要的刀具。

在使用时，刀库能够根据程序的指令自动更换刀具，从而提高加工效率。

本文将介绍刀库的基本知识，包括其分类、结构、工作原理以及维护方法。

一、刀库的分类刀库的分类方式有多种，根据其结构特点和使用方式，可以分为以下几类：1.链式刀库链式刀库是一种常见的刀库类型，其结构类似于链条式输送机。

刀具沿着链条上的插槽放置，通过链条的移动实现刀具的更换。

这种刀库的容量较大，适用于大型数控机床。

2.圆盘式刀库圆盘式刀库是一种较小的刀库，通常用于小型数控机床。

其结构类似于一个圆盘，刀具沿着圆周排列，通过圆盘的旋转实现刀具的更换。

3.机械手刀库机械手刀库是一种自动化程度较高的刀库，通过机械手或机器人等装置实现刀具的更换。

这种刀库的结构复杂，成本较高，但能够提高机床的自动化程度和加工精度。

二、刀库的结构不同类型的刀库结构有所不同，但通常包括以下组成部分：1.刀具存放部分：用于存放刀具的装置，如链条或圆盘上的插槽、机械手抓取刀具的夹具等。

2.驱动部分：用于驱动刀库运动的装置，如链条驱动器、电机、齿轮等。

3.换刀部分：用于实现刀具更换的装置，如机械手、换刀器等。

4.传感器部分：用于检测刀具位置和数量的传感器，如光电传感器、限位开关等。

三、刀库的工作原理不同类型的刀库工作原理也有所不同，以下是常见的几种刀库的工作原理：1.链式刀库链式刀库的工作原理是通过链条驱动器驱动链条转动，将需要更换的刀具移动到换刀位置。

然后，机械手或换刀器将旧刀具从主轴取下，再将新刀具装载到主轴上。

2.圆盘式刀库圆盘式刀库的工作原理是通过电机驱动圆盘旋转，将需要更换的刀具移动到换刀位置。

然后，机械手或换刀器将旧刀具从主轴取下，再将新刀具装载到主轴上。

3.机械手刀库机械手刀库的工作原理是通过机械手或机器人装置实现刀具的自动更换。

机械手能够自动识别和抓取刀具，通过高精度的定位和运动控制系统实现快速、准确的换刀操作。

数控车床刀架换刀原理
数控车床刀架换刀原理是一种自动化工艺，用于快速和准确地更换刀具，以满足不同加工需求。

在数控车床中，刀架是用来固定和控制刀具的装置。

刀具是用来切削工件的刀片，不同的切削任务需要使用不同类型和尺寸的刀具。

刀架换刀原理的实现依赖于高精度的机械结构和智能控制系统。

主要步骤如下：
1. 首先，确定需要更换的刀具类型和尺寸。

根据加工要求和程序设置，确定所需刀具的编号或代码。

2. 根据刀具的编号或代码，机床的控制系统通过刀具库或数据库中的信息，找到对应的刀具位置。

3. 刀架自动移动到所需的刀具位置。

这个过程可以通过伺服电机和高精度的滑轨实现。

机床的控制系统会发送移动指令，控制刀架在X、Z轴上的精确移动。

4. 到达目标位置后，刀架通过夹持装置将旧刀具松开或卸下。

夹持装置可以是手动式或自动式，具体根据机床的设计和要求。

5. 卸下旧刀具后，机床的控制系统会发送安装指令，控制新刀具的夹持装置抓取并固定刀具。

6. 夹持装置夹紧新刀具后，刀架即可移动到工作位置，进行下一道工序的加工。

需要注意的是，刀架换刀的准确性和稳定性对于机床的加工精度和效率至关重要。

因此，机械结构、传动系统、控制系统等方面的设计与优化是关键。

加工中心数控车床工作原理
数控车床是一种自动化加工设备，通过计算机程序控制工作进程。

其工作原理包括以下几个方面：
1. 数控编程：首先，程序员使用专门的数控编程语言（如G 代码和M代码）编写加工程序。

这些程序描述了刀具的运动路径、进给速度和切削参数等信息。

2. CPU控制：加工程序被加载到数控控制系统的中央处理器（CPU）中。

CPU根据程序的指令逐步执行，并将相应的控制信号发送给伺服电机和液压系统等部件。

3. 运动控制：伺服电机通过实时控制系统接收到的控制信号，按照程序中指定的路径和速度进行运动。

这种控制方式能够实现高精度和高速度的刀具运动。

4. 工件夹持：工件被夹持在主轴上，并旋转以实现切削加工。

数控车床通常配有多种夹具和夹具系统，以适应不同形状和尺寸的工件。

5. 自动刀具切换：数控车床通常配备多个刀具，以满足不同工艺要求。

通过自动刀具切换系统，可以根据加工程序的要求，自动选择和更换刀具。

6. 检测和监控：数控车床还配备了各种传感器和测量仪器，用于检测切削力、位置误差和工件尺寸等信息。

这些数据可以被实时监控和记录，以保证加工的准确性和质量。

总的来说，数控车床通过计算机程序控制刀具和工件的运动，实现精确和高效的加工过程。

它具有自动化、高精度、高效率和灵活性等优点，广泛应用于各种精密零部件的加工领域。

数控加工中的自动换刀系统原理与操作要点随着科技的不断进步，数控加工技术在工业生产中的应用越来越广泛。

而自动换刀系统作为数控加工中的重要组成部分，对于提高加工效率和保证产品质量起着至关重要的作用。

本文将介绍数控加工中的自动换刀系统的原理与操作要点。

一、自动换刀系统的原理自动换刀系统是指通过机械装置和控制系统，实现数控机床上刀具的自动更换。

其原理主要包括以下几个方面：1. 传感器检测：自动换刀系统通常会配备传感器，用于检测当前刀具的状态。

传感器可以检测刀具的长度、直径、磨损程度等参数，以及刀具是否安装正确。

2. 控制系统：自动换刀系统的核心是控制系统，它通过接收传感器的反馈信息，并根据预设的程序进行判断和操作。

控制系统可以根据刀具的使用寿命、加工工艺等因素，自动切换到合适的刀具。

3. 刀库和换刀装置：数控机床上通常会配备一个刀库，用于存放各种规格的刀具。

自动换刀系统通过换刀装置，将需要更换的刀具从刀库中取出，并安装到机床上。

二、自动换刀系统的操作要点在使用自动换刀系统时，需要注意以下几个操作要点：1. 刀库管理：刀库是存放各种规格刀具的地方，因此需要进行刀具的分类和管理。

刀具应按照规格和用途进行分类，并进行编号或标记。

同时，刀具的使用寿命也需要进行记录和管理，及时更换磨损严重的刀具。

2. 刀具安装：在进行刀具更换时，需要确保刀具的正确安装。

刀具的长度、直径等参数应与加工工艺要求相符合。

同时，刀具的固定方式也需要正确，以确保刀具在加工过程中不会松动或脱落。

3. 检测与调试：在使用自动换刀系统前，需要进行系统的检测和调试。

检测主要包括传感器的工作状态和刀具的识别功能是否正常。

调试则包括刀具的安装和换刀过程的调整，以确保换刀的准确性和稳定性。

4. 故障处理：在使用自动换刀系统过程中，可能会遇到一些故障，如刀具卡住、刀具识别错误等。

此时，操作人员需要及时处理故障，并进行相应的维修和调整。

5. 定期维护：自动换刀系统需要定期进行维护，以确保其正常工作。

数控车床换刀的工作原理
数控车床换刀的工作原理是将车床主轴停止转动，并通过夹具将刀具夹持在指定位置。

具体步骤如下：
1. 根据程序要求，主轴停止转动，并将刀具退回到预定的换刀位置。

2. 释放刀具夹紧装置，松开刀具的夹紧。

3. 利用换刀装置，将待更换的刀具与主轴分离。

4. 使用自动润滑装置给刀具夹紧部位润滑。

5. 搬运新的刀具到换刀装置旁边，进行涂油处理。

6. 将手持式操作装置插到机床控制台，控制刀架运动至换刀位置。

7. 将新的刀具装到刀架上，并夹紧。

8. 车床控制系统检测刀具夹紧状态，如夹紧正确则进行下一步操作；如夹紧异常，则提示错误信息。

9. 释放车刀辅助装置，使得刀具与工件接触。

10. 主轴重新转动，刀具开始进行切削加工。

通过上述步骤，数控车床可以实现快速更换刀具，提高生产效率和加工精度。

数控机床的自动换刀技巧与注意事项数控机床作为现代制造业中的重要设备，其自动换刀功能的高效运转对于提升生产效率和优化加工质量具有重要影响。

本文将介绍数控机床的自动换刀技巧与注意事项，以帮助读者更好地理解与应用自动换刀技术。

一、自动换刀技巧1. 刀具管理系统：在自动换刀过程中，刀具管理系统的设置是至关重要的。

通过合理设置刀具库、刀具清单和刀具预处理等功能，可以实现对刀具的自动管理，提高换刀的效率和准确性。

2. 切削参数设置：切削参数是数控机床自动换刀时需要考虑的重要因素。

在进行自动换刀前，需要根据加工工艺要求设置好相应的切削参数，如切削速度、进给速度和切削深度等。

合理的切削参数设置可以保证加工质量和刀具寿命。

3. 机床准备工作：在进行自动换刀前，必须确保机床的各项准备工作已完成，包括机床定位准确、刀具安装正确以及切削液供给等。

只有确保机床准备工作的完善，才能保证自动换刀的顺利进行。

4. 刀具检查与保养：在进行自动换刀前，需要对刀具进行检查和保养。

检查刀具的磨损情况，及时更换磨损严重的刀具，避免影响加工质量。

同时，对刀具进行清洁和润滑，延长刀具寿命。

5. 自动换刀程序编写：自动换刀功能依赖于机床的数控系统和编程软件。

编写合理的自动换刀程序，包括安全逻辑、刀具编号和刀具卸载等步骤，是实现自动换刀的关键。

编写程序时要注意遵循机床的换刀流程，确保刀具的准确安装和卸载。

二、自动换刀注意事项1. 安全操作：自动换刀涉及到机床的运行和刀具的更换，要保持安全操作意识。

在进行自动换刀时，操作人员应严格按照制定的操作规程进行操作，并穿戴必要的个人防护装备，以避免意外伤害发生。

2. 刀具质量控制：刀具是数控机床自动换刀的核心，其质量直接影响加工质量和机床的性能。

因此，在选择刀具时，应选择质量可靠的品牌，并注意刀具的保养和维修，确保刀具的正常工作。

3. 刀具库管理：刀具库的管理对自动换刀的效率和准确性有着重要影响。

刀具库应定期清理和整理，及时更新刀具的标识和编号等信息。

简易模拟伺服刀库工作原理
伺服刀库是一种用于数控机床上刀具自动更换的装置，其工作原理如下：
1. 控制系统发送刀具更换指令：数控机床的控制系统会根据加工工艺要求，确定何时需要更换刀具，并发送相应的指令给伺服刀库。

2. 电机驱动刀库旋转：收到控制系统的指令后，伺服刀库中的电机开始工作，将刀库旋转到合适的位置，使待更换的刀具与机床主轴对齐。

3. 伺服机械手抓取刀具：当刀库旋转到目标位置后，伺服机械手开始动作。

它会伸出机械手臂，进入刀库并抓取想要更换的刀具。

伺服机械手通常采用多关节结构和传感器，能够准确地抓取刀具。

4. 机械手刀具更换到主轴：抓取到刀具后，伺服机械手会将其移动到数控机床的主轴位置上，与主轴的刀柄部分对齐。

5. 刀柄与刀具锁定：一旦刀具到位，数控机床的主轴会通过压力、力矩或夹持力等手段将刀具与主轴刀柄锁定，确保其在切削过程中的稳固性。

6. 伺服机械手返回刀库：完成刀具更换后，伺服机械手会回到刀库，并将旧刀具放回原位。

这些刀具可能需要进行清洁、修复或更换。

整个过程中，伺服刀库通过控制系统的指令，配合伺服机械手和主轴的动作，实现了自动化的刀具更换。

这种自动更换刀具的装置大大提高了机床的加工效率和灵活性，减少了人工干预，也提高了生产效率和安全性。
