典型民航飞机通信系统

民航航行的通信与导航系统航空器通信与导航系统在民航航行中起着至关重要的作用。

它们不仅保障了航班的安全与顺利进行，还提升了航空交通的效率和准确性。

本文将重点探讨民航航行中通信与导航系统的关键要素和技术。

一、通信系统航空器通信系统主要用于飞行员与地面控制中心、其他航空器、地面导航设施等之间的无线通信。

通信系统通过无线电波进行信息传递，使飞行员能够接收和发送必要的航行信息，保持与外界的联系和协调。

1. VHF通信VHF通信是现代民航通信系统中的主要方式。

VHF（Very High Frequency）频段的通信具有较高的传输质量和可靠性。

飞行员可以通过VHF频段与地面控制中心进行语音通信，共享飞行计划、气象信息等。

同时，VHF通信还支持机队之间的通信，提供航班之间的协调和保障。

2. ACARS系统ACARS（Aircraft Communications Addressing and Reporting System）是一种通过VHF或卫星通信网络进行应答和消息传输的系统。

ACARS 系统可以实时传输各类航行数据，包括飞机位置、机载系统状态、燃油消耗等。

这些数据对于飞行员和地面运营人员来说至关重要，可以用于监测航班状态和及时调整飞行计划。

二、导航系统航空导航系统是指用于确定和控制航空器位置、航向和航行路径的技术与设备。

它能够为飞行员提供准确的导航信息，确保航班安全和准时到达目的地。

1. 惯性导航系统惯性导航系统是一种独立于地面导航设施的导航技术。

该系统通过感知航空器的加速度和转弯率来测定飞行器的当前位置和速度。

惯性导航系统不受天气、地形等外界因素的限制，能够提供高度准确的导航数据。

2. 全球定位系统全球定位系统（GPS）是一种卫星导航系统，通过一组卫星和地面控制站来实现全球范围内的位置定位和导航。

飞机上安装的GPS接收器能够接收卫星发射的导航信号，计算出飞机的准确位置，并传输给飞行员。

GPS技术无需依赖地面基础设施，并且具有高精度和全天候可用的特点。

民航飞机新型通信寻址与报告系统介绍民航飞机新型通信寻址与报告系统（ACARS）是一种现代化的通信系统，为飞机与地面控制台之间提供高效的通信服务。

ACARS系统通过数据链路传输飞行中的数据和报告，包括飞机的位置、速度、高度、燃油状况以及各种系统的状态等信息。

本文将对ACARS系统的组成和工作原理进行介绍。

ACARS系统由两部分组成，一部分是飞机上的通信设备，另一部分是地面控制台。

飞机上的通信设备主要包括：CMU（通信管理单元）、VHF 接收机和发射机、SATCOM设备和数据链路调制解调器等。

地面控制台则包括：地面操作台、交换服务器和通信网关。

ACARS系统的工作原理如下：首先，飞机上的通信设备通过无线电接收机接收地面控制台发送的ACARS消息，然后通过通信管理单元（CMU）进行解码和处理。

CMU将收到的消息与机载计算机系统中的相关数据进行比对，并将需要的数据进行编码和传输。

数据链路调制解调器将编码后的数据通过无线电发射机发送出去。

地面控制台的地面操作台通过通信网关接收ACARS消息，并进行解码和处理。

解码后的消息可以直接显示在地面操作台上，或者通过交换服务器转发给相关部门进行处理。

ACARS系统的优势在于它提供了高效、可靠的通信服务。

首先，ACARS系统采用数字化的数据链路传输方式，相比传统的语音通信，可以提供更多的信息量，减少误解和沟通错误的可能性。

其次，ACARS系统的消息传输速度快，可以实时地传输数据和报告，帮助地面控制台监控和控制飞机的飞行状态。

此外，ACARS系统还具备数据存储和记录功能，可以记录飞行过程中的重要数据，供后续分析和回放使用。

ACARS系统的应用范围广泛。

首先，它在飞行调度和飞行计划方面的应用非常重要。

地面控制台可以通过ACARS系统向飞机发送飞行计划和航线修改等信息，飞机上的通信设备能够快速接收到并进行相应的处理。

其次，ACARS系统在机组通信和报告方面也起到了重要作用。

民航飞机的通信系统通信系统的主要用途是使飞机在飞行的各阶段中和地面的航行管制人员、签派、维修等相关人员保持双向的语音和信号联系，当然这个系统也提供了飞机内部人员之间和与旅客联络服务。

它主要分为：甚高频通信系统、高频通信系统、选择呼叫系统和音频系统。

(本页插图以空中客车320驾驶舱为例，是目前较为先进的一套，其他现代化民航客机均类似。

只是名称、面板设计、功能强弱有所不同）空中客车320驾驶舱左图红色圈选部分是驾驶舱内机长和副驾驶的无线电管理面板（RMP）、音频控制面板（ACP）的位置，其他现代化客机都类似，位于驾驶舱后电子面板（机长和副驾驶座位间），观察员也有一套，位于后顶板，未在图中列出。

A320无线电管理面板（部分）RMP：Radio Management PanelA320无线电管理面板（部分）：机长、副驾驶和观察员各配备一套，用于调谐各VHF、HF的主通信频率和备用频率。

1.甚高频通信系统（VHF ：Very High Frequency ）使用甚高频无线电波。

它的有效作用范围较短，只在目视范围之内，作用距离随高度变化，在高度为300米时距离为74公里。

是目前民航飞机主要的通信工具，用于飞机在起飞、降落时或通过控制空域时机组人员和地面管制人员的双向语音通信。

起飞和降落时期是驾驶员处理问题最繁忙的时期，也是飞行中最容易发生事故的时间，因此必须保证甚高频通信的高度可靠，民航飞机上一般都装有一套以上的备用系统。

甚高频通信系统由收发机组、控制盒和天线三部分组成。

收发机组用频率合成器提供稳定的基准频率，然后和信号一起，通过天线发射出去。

接收部分则从天线上收到信号，经过放大、检波、静噪后变成音频信号，输入驾驶员的耳机。

天线为刀形，一般在机腹和机背上都有安装。

甚高频所使用的频率范围按照国际民航组织的统一规定在118.000～135.975MHZ ，每25KHZ为一个频道，可设置720个频道由飞机和地面控制台选用，频率具体分配为：118.000～121.400MHZ、123.675～128.800MHZ和132.025～135.975MHZ三个频段主要用于空中交通管制人员与飞机驾驶员间的通话，其中主要集中在118.000～121.400MHZ；121.100MHZ、121.200MHZ用于空中飞行情报服务；121.500MHZ定为遇难呼救的全世界统一的频道。

737 通讯原理全文共四篇示例，供读者参考第一篇示例：737通讯原理是一种用于飞机上的通信系统，主要用于机载通信和空中导航。

它是一种高度先进的技术，可以在飞机与地面控制台之间进行双向通信，保证了飞行安全和顺利进行。

737通讯原理的基本原理是通过无线电波进行通信。

飞机上配备了一套通信设备，包括VHF和HF无线电，可以与地面控制台进行通信。

VHF（Very High Frequency）是主要的通信频段，用于短距离通信；而HF（High Frequency）是用于长距离通信的频段。

通过这些设备，飞机可以与空管、机场控制塔等进行通信，获取航线信息和指令，确保飞行路线顺利。

737通讯原理还包括了数据链通信。

除了语音通信外，飞机还可以通过数据链进行通信，传输飞行数据、气象信息等。

这种通信方式更加高效和精准，可以减少误解和错误，提高整体的飞行效率。

737通讯原理还涉及到导航通信。

飞机可以通过导航设备接收地面导航台的信号，包括VOR（航向无线电台）、DME（距离测量仪）等，从而确定飞行航向和距离，保证飞机在正确的飞行路线上。

对于737通讯原理的应用，主要体现在飞行中的通信、导航和监控上。

在航班起飞前，机组人员需要与地面控制台进行通信，获取航线信息、气象数据等；在飞行过程中，需要与空管保持联系，获取飞行指令，调整航线和高度；而在降落过程中，需要与机场控制塔进行沟通，获得着陆指令，确保安全降落。

737通讯原理是飞机上至关重要的一部分，保证了飞机在空中的顺利飞行和安全着陆。

通过先进的通信设备和技术，飞机可以与地面进行高效的通信和导航，确保飞行的准确性和安全性。

在未来的发展中，随着技术的不断更新和飞行需求的增加，737通讯原理将会不断升级和完善，为航空界带来更多的便利和安全。

【此篇文章够长了吧？】第二篇示例：737通讯原理是指737客机上实现通讯的原理，通讯作为民航飞机的一个重要系统，在737客机上也有着重要的作用。

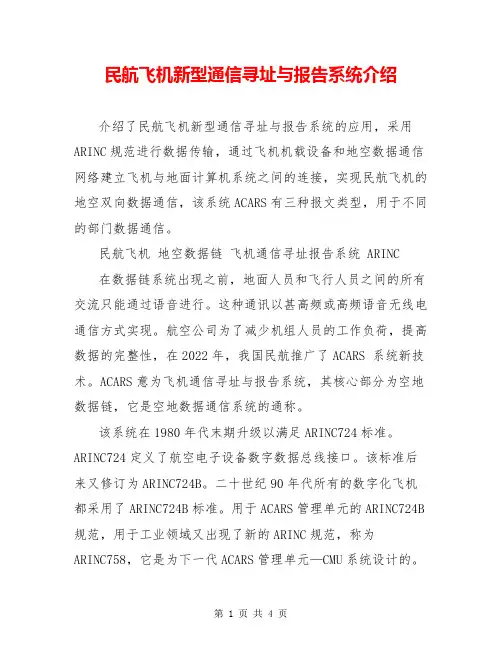

民航飞机新型通信寻址与报告系统介绍介绍了民航飞机新型通信寻址与报告系统的应用，采用ARINC规范进行数据传输，通过飞机机载设备和地空数据通信网络建立飞机与地面计算机系统之间的连接，实现民航飞机的地空双向数据通信，该系统ACARS有三种报文类型，用于不同的部门数据通信。

民航飞机地空数据链飞机通信寻址报告系统 ARINC在数据链系统出现之前，地面人员和飞行人员之间的所有交流只能通过语音进行。

这种通讯以甚高频或高频语音无线电通信方式实现。

航空公司为了减少机组人员的工作负荷，提高数据的完整性，在2022年，我国民航推广了ACARS 系统新技术。

ACARS意为飞机通信寻址与报告系统，其核心部分为空地数据链，它是空地数据通信系统的通称。

该系统在1980年代末期升级以满足ARINC724标准。

ARINC724定义了航空电子设备数字数据总线接口。

该标准后来又修订为ARINC724B。

二十世纪90年代所有的数字化飞机都采用了ARINC724B标准。

用于ACARS管理单元的ARINC724B 规范，用于工业领域又出现了新的ARINC规范，称为ARINC758，它是为下一代ACARS管理单元—CMU系统设计的。

飞机通信寻址与报告系统，通过飞机机载设备和地空数据通信网络建立飞机与地面计算机系统之间的连接，实现地面系统与飞机之间的实时双向数据通信。

ACARS系统主要由机载设备和地面设备组成，其中机载设备由ACARS管理组件、综合显示控制器（CDU，通常也称MCDU （多功能CDU或MIDU）、第三部甚高频通信系统和相关线路、相应软件（操作软件和数据库）等部件组成；地面设备由地面收发站和数据处理站、航空公司处理和分析^p 终端等组成。

机载设备的其它计算机系统如数据管理组件（DMU），飞行数据接口组件（FDIU），飞机状态监控系统（ACMS），以及全球定位系统（GPS）都和它交联。

DMU、FDIU、GPS、ACMS等负责采集或收集飞机在线数据和飞行经纬度，再将这些数据发送到ACARS，ACARS通过 SAT （ Satellite munication 卫星通讯）系统或VHF（Very High Frequency 甚高频）地面工作站传送到指定的地面数据控制中心（在中国，该数据中心在北京：ADCC -Air Data Control Center），由ADCC根据报文头的标志，数据链服务提供商（DSP）负责空地之间的消息分发。

飞机通信系统简介飞机通信系统是飞机电子系统的一个组成部分，它主要用于在飞行各阶段中飞行员和地面的航行管制人员、签派以及地面其它相关人员的语音联系，同时也提供了飞机员之间和乘务员之间的联络服务。

飞机通信系统主要分为：甚高频通信系统、高频通信系统、选择呼叫系统和音频综合系统。

为了让大家对飞机电子系统有所了解，下面就对通信系统各个组成作个简单介绍。

（一）甚高频通信系统（VHF ：Very High Frequency ）由于VHF使用甚高频无线电波。

所以它的有效作用范围较短，只在目视范围之内，作用距离随高度变化，在高度为300米时距离为74公里。

是目前民航飞机主要的通信工具，用于飞机在起飞、降落时或通过控制空域时机组人员和地面管制人员的双向语音通信。

起飞和降落时期是驾驶员处理问题最繁忙的时期，也是飞行中最容易发生事故的时间，因此必须保证甚高频通信的高度可靠，所以民航飞机上一般都装有一套以上的备用系统。

甚高频通信系统由收发机、控制盒和天线三部分组成。

收发机用频率合成器提供稳定的基准频率，信号调制到载波后，通过天线发射出去。

接收机从天线上收到信号后，经过放大、检波、静噪处理变成音频信号，输入驾驶员的耳机。

天线为刀形，一般都安装在机腹和机背上。

如图所示：甚高频所使用的频率范围为118.000～135.975MHZ ，每25KHZ为一个频道，可设置720个频道由飞机和地面控制台选用，其中121.500MHZ定为遇难呼救的全世界统一的频道。

121.600～121.925MHZ主要用于地面管制。

值得注意的是通信信号使用同一频率，一方发送完毕后，要停止发射来等待对方信号的进入。

（二）高频通信系统（HF：High Frequency ）高频通信系统是远距离通信系统。

它使用了和短波广播的频率范围相同的电磁波，它利用电离层的反射，因而通信距离可达数千公里，用于飞行中保持与基地和远方航站的联络。

使用的频率范围为2－30MHZ ，每1KHZ为一个频道。

民航飞机的通信系统集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）民航飞机的通信系统通信系统的主要用途是使飞机在飞行的各阶段中和地面的航行管制人员、签派、维修等相关人员保持双向的语音和信号联系，当然这个系统也提供了飞机内部人员之间和与旅客联络服务。

它主要分为：甚高频通信系统、高频通信系统、选择呼叫系统和音频系统。

(本页插图以空中客车320驾驶舱为例，是目前较为先进的一套，其他现代化民航客机均类似。

只是名称、面板设计、功能强弱有所不同）空中客车320驾驶舱左图红色圈选部分是驾驶舱内机长和副驾驶的无线电管理面板（RMP）、音频控制面板（ACP）的位置，其他现代化客机都类似，位于驾驶舱后电子面板（机长和副驾驶座位间），观察员也有一套，位于后顶板，未在图中列出。

A320无线电管理面板（部分）RMP：Radio Management Panel1.甚高频通信系统（VHF ：Very High Frequency ）使用甚高频无线电波。

它的有效作用范围较短，只在目视范围之内，作用距离随高度变化，在高度为300米时距离为74公里。

是目前民航飞机主要的通信工具，用于飞机在起飞、降落时或通过控制空域时机组人员和地面管制人员的双向语音通信。

起飞和降落时期是驾驶员处理问题最繁忙的时期，也是飞行中最容易发生事故的时间，因此必须保证甚高频通信的高度可靠，民航飞机上一般都装有一套以上的备用系统。

甚高频通信系统由收发机组、控制盒和天线三部分组成。

收发机组用频率合成器提供稳定的基准频率，然后和信号一起，通过天线发射出去。

接收部分则从天线上收到信号，经过放大、检波、静噪后变成音频信号，输入驾驶员的耳机。

天线为刀形，一般在机腹和机背上都有安装。

甚高频所使用的频率范围按照国际民航组织的统一规定在118.000～135.975MHZ ，每25KHZ为一个频道，可设置720个频道由飞机和地面控制台选用，频率具体分配为：118.000～121.400MHZ、123.675～128.800MHZ和132.025～135.975MHZ 三个频段主要用于空中交通管制人员与飞机驾驶员间的通话，其中主要集中在118.000～121.400MHZ；121.100MHZ、121.200MHZ用于空中飞行情报服务；121.500MHZ定为遇难呼救的全世界统一的频道。
