民航飞机的通信系统

飞机通信系统简介（2021年整理）飞机通信系统是一种专为飞机设计的通信设备，旨在提供在空中飞行时所需的各种通信服务。

根据不同的功能需求，飞机通信系统可以包括大气声通话系统、无线电台通话系统、数据链通信系统、卫星通信系统等多种通信技术。

大气声通话系统大气声通话系统是指使用有线或无线方式进行的人与人之间的语音通信。

这种通信方式主要包括两类：一类是在机内进行的通话，另一类是与地面频率进行通话。

在机内进行的通话主要是飞行员之间的通讯，而与地面频率通话包括与航空管制机构、地面机场、天气预报机构以及其他航空公司等之间的通讯。

大气声通话系统所采用的技术包括馈线、天线、收发机、电话机等。

无线电台通话系统无线电台通话系统指通过无线电设备进行的通信方式。

与大气声通话系统不同的是，无线电台通话系统并不受大气条件的限制，可以在大气复杂的情况下保证通信质量。

此外，无线电台通话系统还可加密技术以确保通信安全。

数据链通信系统数据链通信系统是指通过数字化的方式进行的通信方式。

与传统的无线电台通话方式不同，数据链通信系统采用数字化的方式进行数据的传输和接收。

数据链通信系统通常包括多种子系统，如CPDLC、ADS-C、ATN、ACARS等。

其中，CPDLC主要用于与航空管制机构之间的通信，ADS-C则主要用于对飞机的位置进行跟踪，ATN用于实现地面到机上数字通信等。

为确保通信数据的可靠性和安全性，数据链通信系统要求使用方必须进行严格的认证。

卫星通信系统是指利用卫星进行远距离地面到机上通信的技术。

卫星通信系统可以提供机上Internet、电子邮件、ATM、电话等多种通信服务。

通常由卫星、发射设备、发射控制中心以及地面接收站组成。

卫星通信系统的主要优势在于其数据传输速度快、通讯周期长、通讯爆点在全地球范围内等。

总之，飞机通信系统是保障飞机运行安全和飞行效率所必须的重要设备，其通信技术不断创新，应用领域也日益广泛。

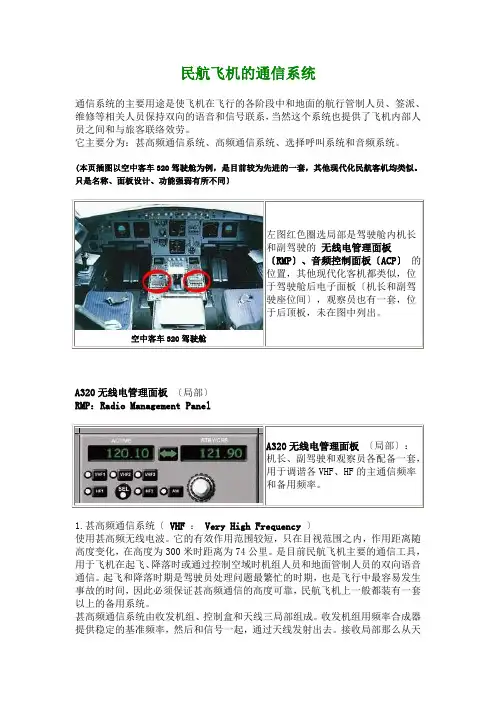

民航飞机的通信系统通信系统的主要用途是使飞机在飞行的各阶段中和地面的航行管制人员、签派、维修等相关人员保持双向的语音和信号联系，当然这个系统也提供了飞机内部人员之间和与旅客联络效劳。

它主要分为：甚高频通信系统、高频通信系统、选择呼叫系统和音频系统。

(本页插图以空中客车320驾驶舱为例，是目前较为先进的一套，其他现代化民航客机均类似。

只是名称、面板设计、功能强弱有所不同〕空中客车320驾驶舱左图红色圈选局部是驾驶舱内机长和副驾驶的无线电管理面板〔RMP〕、音频控制面板〔ACP〕的位置，其他现代化客机都类似，位于驾驶舱后电子面板〔机长和副驾驶座位间〕，观察员也有一套，位于后顶板，未在图中列出。

A320无线电管理面板〔局部〕RMP：Radio Management PanelA320无线电管理面板〔局部〕：机长、副驾驶和观察员各配备一套，用于调谐各VHF、HF的主通信频率和备用频率。

1.甚高频通信系统〔VHF ：Very High Frequency 〕使用甚高频无线电波。

它的有效作用范围较短，只在目视范围之内，作用距离随高度变化，在高度为300米时距离为74公里。

是目前民航飞机主要的通信工具，用于飞机在起飞、降落时或通过控制空域时机组人员和地面管制人员的双向语音通信。

起飞和降落时期是驾驶员处理问题最繁忙的时期，也是飞行中最容易发生事故的时间，因此必须保证甚高频通信的高度可靠，民航飞机上一般都装有一套以上的备用系统。

甚高频通信系统由收发机组、控制盒和天线三局部组成。

收发机组用频率合成器提供稳定的基准频率，然后和信号一起，通过天线发射出去。

接收局部那么从天线上收到信号，经过放大、检波、静噪后变成音频信号，输入驾驶员的耳机。

天线为刀形，一般在机腹和机背上都有安装。

甚高频所使用的频率范围按照国际民航组织的统一规定在118.000～135.975MHZ ，每25KHZ为一个频道，可设置720个频道由飞机和地面控制台选用，频率具体分配为：118.000～121.400MHZ、123.675～128.800MHZ和132.025～135.975MHZ三个频段主要用于空中交通管制人员与飞机驾驶员间的通话，其中主要集中在118.000～121.400MHZ；121.100MHZ、121.200MHZ用于空中飞行情报效劳；121.500MHZ定为遇难呼救的全世界统一的频道。

飞机通信系统一、飞机通信系统组成：1、飞机通信系统概述2、甚高频通讯系统3、高频通讯系统4、SELCAL系统5、客舱广播系统6、旅客娱乐系统7、数字式音频控制系统8、服务内话系统9、话音记录器10、机组呼叫系统11、应急电台二、分类阐述：1、飞机通信系统概述：飞机通讯系统包括：A.甚高频通讯（VHF）：主要用于飞机在起飞、着陆期间以及飞机通过管制空域与地面交通管制人员之间的双向语言通讯。

VHF通讯距离较近并受飞行高度影响。

B.高频通讯（HF）：是一种机载远程通讯系统，用于远程飞行时保持飞机与基地间、飞机与飞机间的通讯联络。

目前一般采用单边带通讯系统。

C.选择呼叫系统（SELCAL）：它配合VHF和HF系统工作，当地面呼叫指定飞机时，以灯光和钟声谐音的形式通知机组进行联络，从而免除机组对地面呼叫的长期守侯。

为实现选择呼叫，一般飞机的选择呼叫代码为飞机代码。

D.音频综合系统（AIS）：泛指机内所有通话、广播、录音等音频系统。

用来实现机内各类人员之间以及飞机在地面维护时机组与地勤人员之间的语音交流，还包括驾驶舱内的话音记录系统。

2、甚高频（VHF）通讯系统2.1、组成A.控制盒——用于频率选择和转换并可对收发机进行测试。

B.天线——刀形天线，收发垂直极化信号（电场波垂直）。

C.收发机——对VHF信号进行调制、发射和解调。

也可通过前面板的“静噪/灯测试”开关对面板上的指示灯进行测试，或使静噪电路失效后通过耳机监听噪音信号以对接收机进行测试。

2.2、VHF控制盒A.控制盒用于频率选择和转换，启动收发机的测试等。

B.按下“COMM TEST”测试电门可使静噪电路失效，从而对接收机进行测试。

此时，耳机中应能听到接收机输出的噪音。

2..3 收发机A.在收发机前面板上装有两个测试电门。

B.按压“静噪／灯测试”电门可测试面板上的两个指示灯。

按压此电门时，静噪电路失效，因此可在耳机内听到接收机输出的噪声。

C.按压“收发机测试”电门可对收发机进行自测试，测试内容包括串行控制数据输入和天线电压驻波比。

民航飞机的通信系统通信系统的主要用途是使飞机在飞行的各阶段中和地面的航行管制人员、签派、维修等相关人员保持双向的语音和信号联系，当然这个系统也提供了飞机内部人员之间和与旅客联络服务。

它主要分为：甚高频通信系统、高频通信系统、选择呼叫系统和音频系统。

(本页插图以空中客车320驾驶舱为例，是目前较为先进的一套，其他现代化民航客机均类似。

只是名称、面板设计、功能强弱有所不同）空中客车320驾驶舱左图红色圈选部分是驾驶舱内机长和副驾驶的无线电管理面板（RMP）、音频控制面板（ACP）的位置，其他现代化客机都类似，位于驾驶舱后电子面板（机长和副驾驶座位间），观察员也有一套，位于后顶板，未在图中列出。

A320无线电管理面板（部分）RMP：Radio Management PanelA320无线电管理面板（部分）：机长、副驾驶和观察员各配备一套，用于调谐各VHF、HF的主通信频率和备用频率。

1.甚高频通信系统（VHF ：Very High Frequency ）使用甚高频无线电波。

它的有效作用范围较短，只在目视范围之内，作用距离随高度变化，在高度为300米时距离为74公里。

是目前民航飞机主要的通信工具，用于飞机在起飞、降落时或通过控制空域时机组人员和地面管制人员的双向语音通信。

起飞和降落时期是驾驶员处理问题最繁忙的时期，也是飞行中最容易发生事故的时间，因此必须保证甚高频通信的高度可靠，民航飞机上一般都装有一套以上的备用系统。

甚高频通信系统由收发机组、控制盒和天线三部分组成。

收发机组用频率合成器提供稳定的基准频率，然后和信号一起，通过天线发射出去。

接收部分则从天线上收到信号，经过放大、检波、静噪后变成音频信号，输入驾驶员的耳机。

天线为刀形，一般在机腹和机背上都有安装。

甚高频所使用的频率范围按照国际民航组织的统一规定在118.000～135.975MHZ ，每25KHZ为一个频道，可设置720个频道由飞机和地面控制台选用，频率具体分配为：118.000～121.400MHZ、123.675～128.800MHZ和132.025～135.975MHZ三个频段主要用于空中交通管制人员与飞机驾驶员间的通话，其中主要集中在118.000～121.400MHZ；121.100MHZ、121.200MHZ用于空中飞行情报服务；121.500MHZ定为遇难呼救的全世界统一的频道。

飞机通信系统简介飞机通信系统是飞机电子系统的一个组成部分，它主要用于在飞行各阶段中飞行员和地面的航行管制人员、签派以及地面其它相关人员的语音联系，同时也提供了飞机员之间和乘务员之间的联络服务。

飞机通信系统主要分为：甚高频通信系统、高频通信系统、选择呼叫系统和音频综合系统。

为了让大家对飞机电子系统有所了解，下面就对通信系统各个组成作个简单介绍。

（一）甚高频通信系统（VHF ：Very High Frequency ）由于VHF使用甚高频无线电波。

所以它的有效作用范围较短，只在目视范围之内，作用距离随高度变化，在高度为300米时距离为74公里。

是目前民航飞机主要的通信工具，用于飞机在起飞、降落时或通过控制空域时机组人员和地面管制人员的双向语音通信。

起飞和降落时期是驾驶员处理问题最繁忙的时期，也是飞行中最容易发生事故的时间，因此必须保证甚高频通信的高度可靠，所以民航飞机上一般都装有一套以上的备用系统。

甚高频通信系统由收发机、控制盒和天线三部分组成。

收发机用频率合成器提供稳定的基准频率，信号调制到载波后，通过天线发射出去。

接收机从天线上收到信号后，经过放大、检波、静噪处理变成音频信号，输入驾驶员的耳机。

天线为刀形，一般都安装在机腹和机背上。

如图所示：甚高频所使用的频率范围为118.000～135.975MHZ ，每25KHZ为一个频道，可设置720个频道由飞机和地面控制台选用，其中121.500MHZ定为遇难呼救的全世界统一的频道。

121.600～121.925MHZ主要用于地面管制。

值得注意的是通信信号使用同一频率，一方发送完毕后，要停止发射来等待对方信号的进入。

（二）高频通信系统（HF：High Frequency ）高频通信系统是远距离通信系统。

它使用了和短波广播的频率范围相同的电磁波，它利用电离层的反射，因而通信距离可达数千公里，用于飞行中保持与基地和远方航站的联络。

使用的频率范围为2－30MHZ ，每1KHZ为一个频道。

空运航班的空中通信和导航系统空中通信和导航系统对于空运航班的安全和准确性起着至关重要的作用。

随着航空技术的发展和飞行需求的日益增长，空运航班的空中通信和导航系统也不断得到改进和升级。

本文将重点探讨空运航班的空中通信和导航系统的功能和技术，并介绍一些常见的空中通信和导航设备。

一、空运航班的空中通信系统空运航班的空中通信系统是实现飞行员与空中交通管制员之间相互沟通和传递信息的重要工具。

其主要功能包括语音通信、数据通信和紧急通信等。

1. 语音通信语音通信是空运航班与地面的交流方式之一。

飞行员和空中交通管制员通过无线电频率进行语音对话，以确保飞行操作的协调和安全。

通常，空中通信系统会提供多个无线电频率，以应对不同的飞行阶段和通信需求，如起飞、爬升、巡航、下降和着陆等。

2. 数据通信随着航空技术的进步，数据通信在空运航班的空中通信中扮演着越来越重要的角色。

数据通信主要通过数字方式传递信息，可以传输各种飞行参数、导航指令和航班计划等数据。

这种方式能够提高通信的准确性和效率，减少误解和误操作的可能性。

3. 紧急通信紧急通信是在遇到紧急情况时与地面进行的特殊通信方式。

飞行员可以通过紧急频率与空中交通管制部门或其他飞机进行联系，请求紧急救援或协助。

这种通信方式通常与飞机的紧急信标一同激活，以便更快地确定飞机的位置和需求。

二、空运航班的导航系统空运航班的导航系统旨在确保飞机在飞行中保持准确的航向和位置。

传统的导航系统主要依赖于地面导航设施，如雷达、无线电信标和航路标志等。

然而，随着卫星导航技术的发展，全球定位系统（GPS）逐渐成为主流的导航方式。

1. 传统导航系统传统导航系统主要包括雷达导航、非定向无线电信标导航和VOR/DME导航等。

雷达导航通过地面雷达站向飞机发送信号，飞机根据信号来确定自身位置和飞行方向。

非定向无线电信标导航则以无线电信标为基准，飞机根据接收到的信号进行导航。

VOR/DME导航则是利用VOR（航向无线电导航）和DME（距离测量设备）相结合的方式，提供更准确的导航信息。

民航飞机的通信系统集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）民航飞机的通信系统通信系统的主要用途是使飞机在飞行的各阶段中和地面的航行管制人员、签派、维修等相关人员保持双向的语音和信号联系，当然这个系统也提供了飞机内部人员之间和与旅客联络服务。

它主要分为：甚高频通信系统、高频通信系统、选择呼叫系统和音频系统。

(本页插图以空中客车320驾驶舱为例，是目前较为先进的一套，其他现代化民航客机均类似。

只是名称、面板设计、功能强弱有所不同）空中客车320驾驶舱左图红色圈选部分是驾驶舱内机长和副驾驶的无线电管理面板（RMP）、音频控制面板（ACP）的位置，其他现代化客机都类似，位于驾驶舱后电子面板（机长和副驾驶座位间），观察员也有一套，位于后顶板，未在图中列出。

A320无线电管理面板（部分）RMP：Radio Management Panel1.甚高频通信系统（VHF ：Very High Frequency ）使用甚高频无线电波。

它的有效作用范围较短，只在目视范围之内，作用距离随高度变化，在高度为300米时距离为74公里。

是目前民航飞机主要的通信工具，用于飞机在起飞、降落时或通过控制空域时机组人员和地面管制人员的双向语音通信。

起飞和降落时期是驾驶员处理问题最繁忙的时期，也是飞行中最容易发生事故的时间，因此必须保证甚高频通信的高度可靠，民航飞机上一般都装有一套以上的备用系统。

甚高频通信系统由收发机组、控制盒和天线三部分组成。

收发机组用频率合成器提供稳定的基准频率，然后和信号一起，通过天线发射出去。

接收部分则从天线上收到信号，经过放大、检波、静噪后变成音频信号，输入驾驶员的耳机。

天线为刀形，一般在机腹和机背上都有安装。

甚高频所使用的频率范围按照国际民航组织的统一规定在118.000～135.975MHZ ，每25KHZ为一个频道，可设置720个频道由飞机和地面控制台选用，频率具体分配为：118.000～121.400MHZ、123.675～128.800MHZ和132.025～135.975MHZ 三个频段主要用于空中交通管制人员与飞机驾驶员间的通话，其中主要集中在118.000～121.400MHZ；121.100MHZ、121.200MHZ用于空中飞行情报服务；121.500MHZ定为遇难呼救的全世界统一的频道。

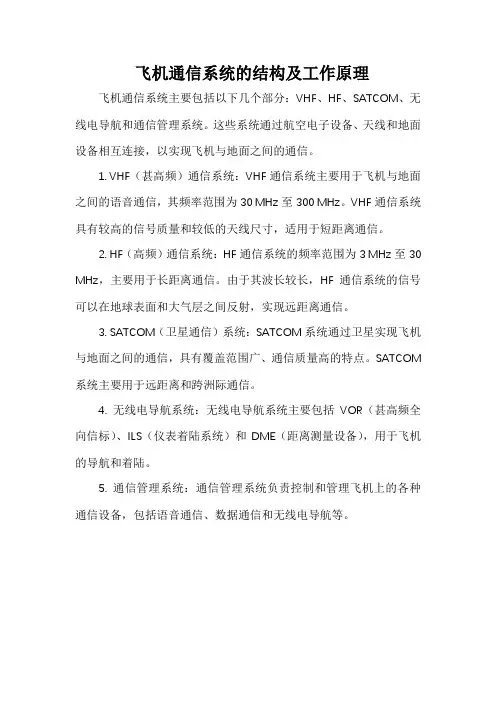

飞机通信系统的结构及工作原理飞机通信系统主要包括以下几个部分：VHF、HF、SATCOM、无线电导航和通信管理系统。

这些系统通过航空电子设备、天线和地面设备相互连接，以实现飞机与地面之间的通信。

1. VHF（甚高频）通信系统：VHF通信系统主要用于飞机与地面之间的语音通信，其频率范围为30 MHz至300 MHz。

VHF通信系统具有较高的信号质量和较低的天线尺寸，适用于短距离通信。

2. HF（高频）通信系统：HF通信系统的频率范围为3 MHz至30 MHz，主要用于长距离通信。

由于其波长较长，HF通信系统的信号可以在地球表面和大气层之间反射，实现远距离通信。

3. SATCOM（卫星通信）系统：SATCOM系统通过卫星实现飞机与地面之间的通信，具有覆盖范围广、通信质量高的特点。

SATCOM 系统主要用于远距离和跨洲际通信。

4. 无线电导航系统：无线电导航系统主要包括VOR（甚高频全向信标）、ILS（仪表着陆系统）和DME（距离测量设备），用于飞机的导航和着陆。

5. 通信管理系统：通信管理系统负责控制和管理飞机上的各种通信设备，包括语音通信、数据通信和无线电导航等。
