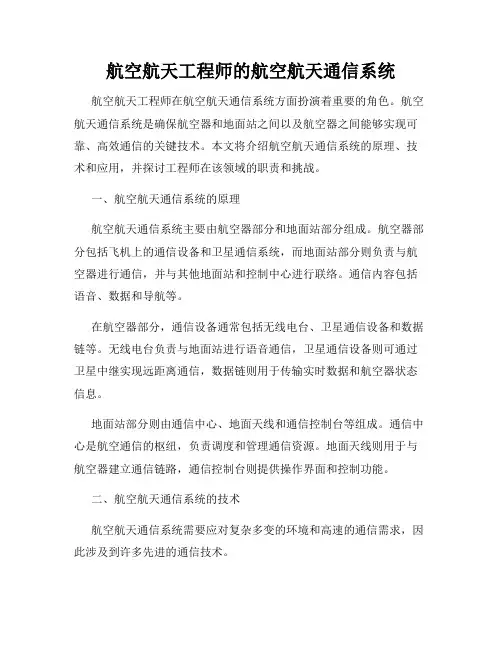

航空航天工程师的航空航天通信系统航空航天工程师在航空航天通信系统方面扮演着重要的角色。

航空航天通信系统是确保航空器和地面站之间以及航空器之间能够实现可靠、高效通信的关键技术。

本文将介绍航空航天通信系统的原理、技术和应用，并探讨工程师在该领域的职责和挑战。

一、航空航天通信系统的原理航空航天通信系统主要由航空器部分和地面站部分组成。

航空器部分包括飞机上的通信设备和卫星通信系统，而地面站部分则负责与航空器进行通信，并与其他地面站和控制中心进行联络。

通信内容包括语音、数据和导航等。

在航空器部分，通信设备通常包括无线电台、卫星通信设备和数据链等。

无线电台负责与地面站进行语音通信，卫星通信设备则可通过卫星中继实现远距离通信，数据链则用于传输实时数据和航空器状态信息。

地面站部分则由通信中心、地面天线和通信控制台等组成。

通信中心是航空通信的枢纽，负责调度和管理通信资源。

地面天线则用于与航空器建立通信链路，通信控制台则提供操作界面和控制功能。

二、航空航天通信系统的技术航空航天通信系统需要应对复杂多变的环境和高速的通信需求，因此涉及到许多先进的通信技术。

首先是无线电通信技术。

航空器使用无线电波进行语音和数据传输，这需要工程师掌握频率资源管理、功率控制和信道编解码等技术。

此外，为了应对通信干扰和提高通信可靠性，需要采用自适应调制、多址技术和分组交换等先进技术。

其次是卫星通信技术。

卫星通信可以实现长距离通信，但也面临着延迟和带宽限制等问题。

航空航天工程师需要了解卫星通信技术的原理和特点，并能应用到实际的通信系统中，以提高通信质量和稳定性。

还有数据链技术。

数据链是航空器间、航空器与地面站之间实现数据传输的关键技术。

工程师需要熟悉数据链的协议和标准，以及数据链的传输特性，从而确保数据信息的准确传送和及时响应。

三、航空航天工程师的职责作为航空航天通信系统的专业人员，航空航天工程师承担着多项职责和挑战。

首先，他们负责通信系统的设计和开发。

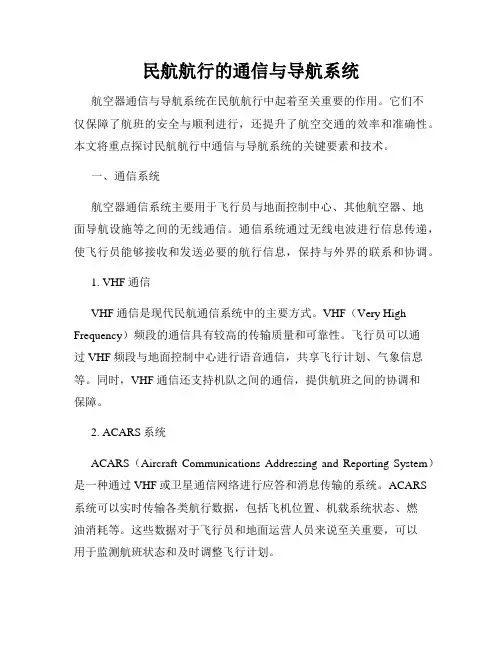

民航航行的通信与导航系统航空器通信与导航系统在民航航行中起着至关重要的作用。

它们不仅保障了航班的安全与顺利进行，还提升了航空交通的效率和准确性。

本文将重点探讨民航航行中通信与导航系统的关键要素和技术。

一、通信系统航空器通信系统主要用于飞行员与地面控制中心、其他航空器、地面导航设施等之间的无线通信。

通信系统通过无线电波进行信息传递，使飞行员能够接收和发送必要的航行信息，保持与外界的联系和协调。

1. VHF通信VHF通信是现代民航通信系统中的主要方式。

VHF（Very High Frequency）频段的通信具有较高的传输质量和可靠性。

飞行员可以通过VHF频段与地面控制中心进行语音通信，共享飞行计划、气象信息等。

同时，VHF通信还支持机队之间的通信，提供航班之间的协调和保障。

2. ACARS系统ACARS（Aircraft Communications Addressing and Reporting System）是一种通过VHF或卫星通信网络进行应答和消息传输的系统。

ACARS 系统可以实时传输各类航行数据，包括飞机位置、机载系统状态、燃油消耗等。

这些数据对于飞行员和地面运营人员来说至关重要，可以用于监测航班状态和及时调整飞行计划。

二、导航系统航空导航系统是指用于确定和控制航空器位置、航向和航行路径的技术与设备。

它能够为飞行员提供准确的导航信息，确保航班安全和准时到达目的地。

1. 惯性导航系统惯性导航系统是一种独立于地面导航设施的导航技术。

该系统通过感知航空器的加速度和转弯率来测定飞行器的当前位置和速度。

惯性导航系统不受天气、地形等外界因素的限制，能够提供高度准确的导航数据。

2. 全球定位系统全球定位系统（GPS）是一种卫星导航系统，通过一组卫星和地面控制站来实现全球范围内的位置定位和导航。

飞机上安装的GPS接收器能够接收卫星发射的导航信号，计算出飞机的准确位置，并传输给飞行员。

GPS技术无需依赖地面基础设施，并且具有高精度和全天候可用的特点。

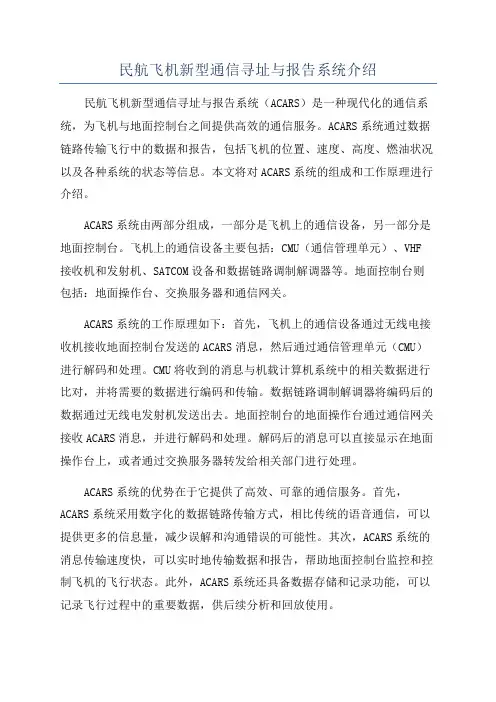

民航飞机新型通信寻址与报告系统介绍民航飞机新型通信寻址与报告系统（ACARS）是一种现代化的通信系统，为飞机与地面控制台之间提供高效的通信服务。

ACARS系统通过数据链路传输飞行中的数据和报告，包括飞机的位置、速度、高度、燃油状况以及各种系统的状态等信息。

本文将对ACARS系统的组成和工作原理进行介绍。

ACARS系统由两部分组成，一部分是飞机上的通信设备，另一部分是地面控制台。

飞机上的通信设备主要包括：CMU（通信管理单元）、VHF 接收机和发射机、SATCOM设备和数据链路调制解调器等。

地面控制台则包括：地面操作台、交换服务器和通信网关。

ACARS系统的工作原理如下：首先，飞机上的通信设备通过无线电接收机接收地面控制台发送的ACARS消息，然后通过通信管理单元（CMU）进行解码和处理。

CMU将收到的消息与机载计算机系统中的相关数据进行比对，并将需要的数据进行编码和传输。

数据链路调制解调器将编码后的数据通过无线电发射机发送出去。

地面控制台的地面操作台通过通信网关接收ACARS消息，并进行解码和处理。

解码后的消息可以直接显示在地面操作台上，或者通过交换服务器转发给相关部门进行处理。

ACARS系统的优势在于它提供了高效、可靠的通信服务。

首先，ACARS系统采用数字化的数据链路传输方式，相比传统的语音通信，可以提供更多的信息量，减少误解和沟通错误的可能性。

其次，ACARS系统的消息传输速度快，可以实时地传输数据和报告，帮助地面控制台监控和控制飞机的飞行状态。

此外，ACARS系统还具备数据存储和记录功能，可以记录飞行过程中的重要数据，供后续分析和回放使用。

ACARS系统的应用范围广泛。

首先，它在飞行调度和飞行计划方面的应用非常重要。

地面控制台可以通过ACARS系统向飞机发送飞行计划和航线修改等信息，飞机上的通信设备能够快速接收到并进行相应的处理。

其次，ACARS系统在机组通信和报告方面也起到了重要作用。

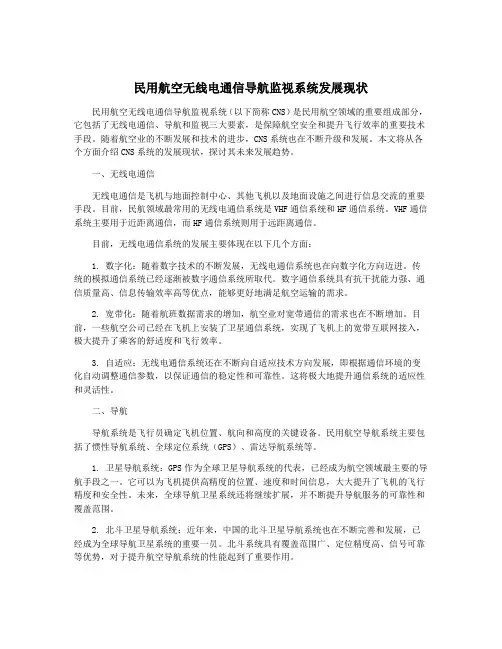

民用航空无线电通信导航监视系统发展现状民用航空无线电通信导航监视系统（以下简称CNS）是民用航空领域的重要组成部分，它包括了无线电通信、导航和监视三大要素，是保障航空安全和提升飞行效率的重要技术手段。

随着航空业的不断发展和技术的进步，CNS系统也在不断升级和发展。

本文将从各个方面介绍CNS系统的发展现状，探讨其未来发展趋势。

一、无线电通信无线电通信是飞机与地面控制中心、其他飞机以及地面设施之间进行信息交流的重要手段。

目前，民航领域最常用的无线电通信系统是VHF通信系统和HF通信系统。

VHF通信系统主要用于近距离通信，而HF通信系统则用于远距离通信。

目前，无线电通信系统的发展主要体现在以下几个方面：1. 数字化：随着数字技术的不断发展，无线电通信系统也在向数字化方向迈进。

传统的模拟通信系统已经逐渐被数字通信系统所取代。

数字通信系统具有抗干扰能力强、通信质量高、信息传输效率高等优点，能够更好地满足航空运输的需求。

2. 宽带化：随着航班数据需求的增加，航空业对宽带通信的需求也在不断增加。

目前，一些航空公司已经在飞机上安装了卫星通信系统，实现了飞机上的宽带互联网接入，极大提升了乘客的舒适度和飞行效率。

3. 自适应：无线电通信系统还在不断向自适应技术方向发展，即根据通信环境的变化自动调整通信参数，以保证通信的稳定性和可靠性。

这将极大地提升通信系统的适应性和灵活性。

二、导航导航系统是飞行员确定飞机位置、航向和高度的关键设备。

民用航空导航系统主要包括了惯性导航系统、全球定位系统（GPS）、雷达导航系统等。

1. 卫星导航系统：GPS作为全球卫星导航系统的代表，已经成为航空领域最主要的导航手段之一。

它可以为飞机提供高精度的位置、速度和时间信息，大大提升了飞机的飞行精度和安全性。

未来，全球导航卫星系统还将继续扩展，并不断提升导航服务的可靠性和覆盖范围。

2. 北斗卫星导航系统：近年来，中国的北斗卫星导航系统也在不断完善和发展，已经成为全球导航卫星系统的重要一员。

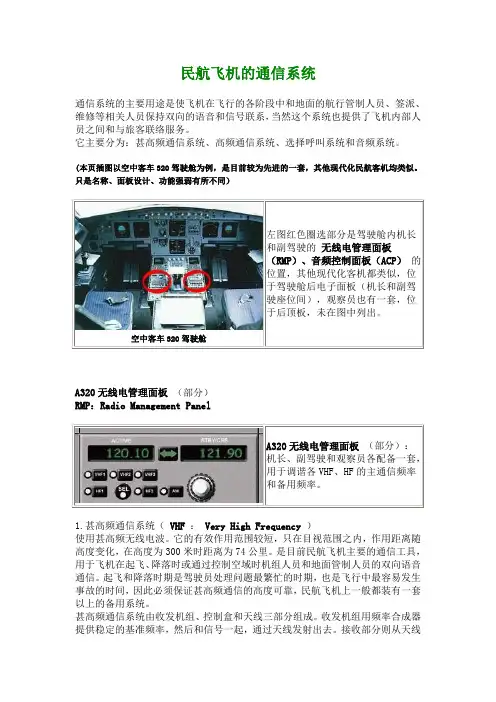

民航飞机的通信系统通信系统的主要用途是使飞机在飞行的各阶段中和地面的航行管制人员、签派、维修等相关人员保持双向的语音和信号联系，当然这个系统也提供了飞机内部人员之间和与旅客联络服务。

它主要分为：甚高频通信系统、高频通信系统、选择呼叫系统和音频系统。

(本页插图以空中客车320驾驶舱为例，是目前较为先进的一套，其他现代化民航客机均类似。

只是名称、面板设计、功能强弱有所不同）空中客车320驾驶舱左图红色圈选部分是驾驶舱内机长和副驾驶的无线电管理面板（RMP）、音频控制面板（ACP）的位置，其他现代化客机都类似，位于驾驶舱后电子面板（机长和副驾驶座位间），观察员也有一套，位于后顶板，未在图中列出。

A320无线电管理面板（部分）RMP：Radio Management PanelA320无线电管理面板（部分）：机长、副驾驶和观察员各配备一套，用于调谐各VHF、HF的主通信频率和备用频率。

1.甚高频通信系统（VHF ：Very High Frequency ）使用甚高频无线电波。

它的有效作用范围较短，只在目视范围之内，作用距离随高度变化，在高度为300米时距离为74公里。

是目前民航飞机主要的通信工具，用于飞机在起飞、降落时或通过控制空域时机组人员和地面管制人员的双向语音通信。

起飞和降落时期是驾驶员处理问题最繁忙的时期，也是飞行中最容易发生事故的时间，因此必须保证甚高频通信的高度可靠，民航飞机上一般都装有一套以上的备用系统。

甚高频通信系统由收发机组、控制盒和天线三部分组成。

收发机组用频率合成器提供稳定的基准频率，然后和信号一起，通过天线发射出去。

接收部分则从天线上收到信号，经过放大、检波、静噪后变成音频信号，输入驾驶员的耳机。

天线为刀形，一般在机腹和机背上都有安装。

甚高频所使用的频率范围按照国际民航组织的统一规定在118.000～135.975MHZ ，每25KHZ为一个频道，可设置720个频道由飞机和地面控制台选用，频率具体分配为：118.000～121.400MHZ、123.675～128.800MHZ和132.025～135.975MHZ三个频段主要用于空中交通管制人员与飞机驾驶员间的通话，其中主要集中在118.000～121.400MHZ；121.100MHZ、121.200MHZ用于空中飞行情报服务；121.500MHZ定为遇难呼救的全世界统一的频道。

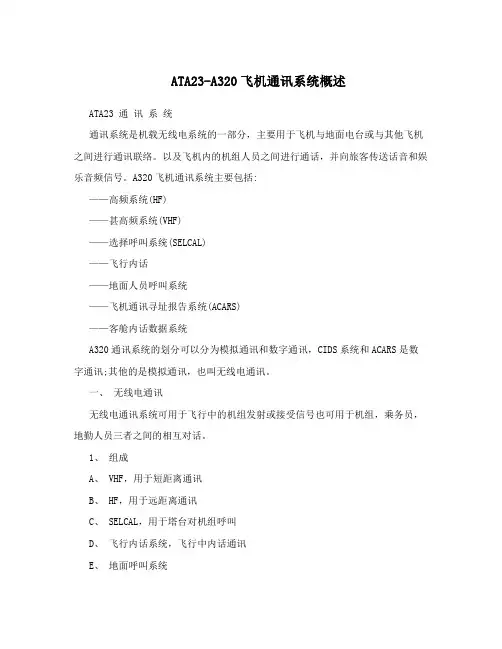

ATA23-A320飞机通讯系统概述ATA23 通讯系统通讯系统是机载无线电系统的一部分，主要用于飞机与地面电台或与其他飞机之间进行通讯联络。

以及飞机内的机组人员之间进行通话，并向旅客传送话音和娱乐音频信号。

A320飞机通讯系统主要包括:——高频系统(HF)——甚高频系统(VHF)——选择呼叫系统(SELCAL)——飞行内话——地面人员呼叫系统——飞机通讯寻址报告系统(ACARS)——客舱内话数据系统A320通讯系统的划分可以分为模拟通讯和数字通讯，CIDS系统和ACARS是数字通讯;其他的是模拟通讯，也叫无线电通讯。

一、无线电通讯无线电通讯系统可用于飞行中的机组发射或接受信号也可用于机组，乘务员，地勤人员三者之间的相互对话。

1、组成A、 VHF，用于短距离通讯B、 HF，用于远距离通讯C、 SELCAL，用于塔台对机组呼叫D、飞行内话系统，飞行中内话通讯E、地面呼叫系统2、部件描述(一)、RMP(无线电控制面板)，用于机组选择无线电及无线电导航的频率，组成如图23-1。

, RMP的供电由ON/OFF控制，使用如下:按下转换键，转动STBY窗下的同轴键，为VHF1选择一个新频率，按下VHF1键，当VHF1灯亮时VHF1则被选择。

这时ACTIVE窗显示的是正在工作的VHF1的频率，STBY显示的是备用频率。

当FMGC故障后，使用RMP可以进行备用的无线电导航频率选择。

, RMP的接口组件每一个无线电收发机(XCVR)有两个输入，一个RMP1，另外一个RMP2，VHF3的输出与其他不同，为RMP2和ACARS MU。

每一个RMP可以控制XCVR，实际应用中是一一对应控制的，此时RMP1控制VOR1、ADF1、ILS1、及ILS2;RMP2控制VOR2、ILS1、ILS2、ADF2(若选装);通常情况下FMGC利用与之连接的RMP调节无线电导航的频率。

, RMP的故障如果一个RMP故障，系统依然可以完成所有的通讯功能，但与故障的RMP连接的无线电导航系统频率则不能利用RMP调谐。

737 通讯原理全文共四篇示例，供读者参考第一篇示例：737通讯原理是一种用于飞机上的通信系统，主要用于机载通信和空中导航。

它是一种高度先进的技术，可以在飞机与地面控制台之间进行双向通信，保证了飞行安全和顺利进行。

737通讯原理的基本原理是通过无线电波进行通信。

飞机上配备了一套通信设备，包括VHF和HF无线电，可以与地面控制台进行通信。

VHF（Very High Frequency）是主要的通信频段，用于短距离通信；而HF（High Frequency）是用于长距离通信的频段。

通过这些设备，飞机可以与空管、机场控制塔等进行通信，获取航线信息和指令，确保飞行路线顺利。

737通讯原理还包括了数据链通信。

除了语音通信外，飞机还可以通过数据链进行通信，传输飞行数据、气象信息等。

这种通信方式更加高效和精准，可以减少误解和错误，提高整体的飞行效率。

737通讯原理还涉及到导航通信。

飞机可以通过导航设备接收地面导航台的信号，包括VOR（航向无线电台）、DME（距离测量仪）等，从而确定飞行航向和距离，保证飞机在正确的飞行路线上。

对于737通讯原理的应用，主要体现在飞行中的通信、导航和监控上。

在航班起飞前，机组人员需要与地面控制台进行通信，获取航线信息、气象数据等；在飞行过程中，需要与空管保持联系，获取飞行指令，调整航线和高度；而在降落过程中，需要与机场控制塔进行沟通，获得着陆指令，确保安全降落。

737通讯原理是飞机上至关重要的一部分，保证了飞机在空中的顺利飞行和安全着陆。

通过先进的通信设备和技术，飞机可以与地面进行高效的通信和导航，确保飞行的准确性和安全性。

在未来的发展中，随着技术的不断更新和飞行需求的增加，737通讯原理将会不断升级和完善，为航空界带来更多的便利和安全。

【此篇文章够长了吧？】第二篇示例：737通讯原理是指737客机上实现通讯的原理，通讯作为民航飞机的一个重要系统，在737客机上也有着重要的作用。

飞机通信系统简介飞机通信系统是飞机电子系统的一个组成部分，它主要用于在飞行各阶段中飞行员和地面的航行管制人员、签派以及地面其它相关人员的语音联系，同时也提供了飞机员之间和乘务员之间的联络服务。

飞机通信系统主要分为：甚高频通信系统、高频通信系统、选择呼叫系统和音频综合系统。

为了让大家对飞机电子系统有所了解，下面就对通信系统各个组成作个简单介绍。

（一）甚高频通信系统（VHF ：Very High Frequency ）由于VHF使用甚高频无线电波。

所以它的有效作用范围较短，只在目视范围之内，作用距离随高度变化，在高度为300米时距离为74公里。

是目前民航飞机主要的通信工具，用于飞机在起飞、降落时或通过控制空域时机组人员和地面管制人员的双向语音通信。

起飞和降落时期是驾驶员处理问题最繁忙的时期，也是飞行中最容易发生事故的时间，因此必须保证甚高频通信的高度可靠，所以民航飞机上一般都装有一套以上的备用系统。

甚高频通信系统由收发机、控制盒和天线三部分组成。

收发机用频率合成器提供稳定的基准频率，信号调制到载波后，通过天线发射出去。

接收机从天线上收到信号后，经过放大、检波、静噪处理变成音频信号，输入驾驶员的耳机。

天线为刀形，一般都安装在机腹和机背上。

如图所示：甚高频所使用的频率范围为118.000～135.975MHZ ，每25KHZ为一个频道，可设置720个频道由飞机和地面控制台选用，其中121.500MHZ定为遇难呼救的全世界统一的频道。

121.600～121.925MHZ主要用于地面管制。

值得注意的是通信信号使用同一频率，一方发送完毕后，要停止发射来等待对方信号的进入。

（二）高频通信系统（HF：High Frequency ）高频通信系统是远距离通信系统。

它使用了和短波广播的频率范围相同的电磁波，它利用电离层的反射，因而通信距离可达数千公里，用于飞行中保持与基地和远方航站的联络。

使用的频率范围为2－30MHZ ，每1KHZ为一个频道。

空运航班的空中通信和导航系统空中通信和导航系统对于空运航班的安全和准确性起着至关重要的作用。

随着航空技术的发展和飞行需求的日益增长，空运航班的空中通信和导航系统也不断得到改进和升级。

本文将重点探讨空运航班的空中通信和导航系统的功能和技术，并介绍一些常见的空中通信和导航设备。

一、空运航班的空中通信系统空运航班的空中通信系统是实现飞行员与空中交通管制员之间相互沟通和传递信息的重要工具。

其主要功能包括语音通信、数据通信和紧急通信等。

1. 语音通信语音通信是空运航班与地面的交流方式之一。

飞行员和空中交通管制员通过无线电频率进行语音对话，以确保飞行操作的协调和安全。

通常，空中通信系统会提供多个无线电频率，以应对不同的飞行阶段和通信需求，如起飞、爬升、巡航、下降和着陆等。

2. 数据通信随着航空技术的进步，数据通信在空运航班的空中通信中扮演着越来越重要的角色。

数据通信主要通过数字方式传递信息，可以传输各种飞行参数、导航指令和航班计划等数据。

这种方式能够提高通信的准确性和效率，减少误解和误操作的可能性。

3. 紧急通信紧急通信是在遇到紧急情况时与地面进行的特殊通信方式。

飞行员可以通过紧急频率与空中交通管制部门或其他飞机进行联系，请求紧急救援或协助。

这种通信方式通常与飞机的紧急信标一同激活，以便更快地确定飞机的位置和需求。

二、空运航班的导航系统空运航班的导航系统旨在确保飞机在飞行中保持准确的航向和位置。

传统的导航系统主要依赖于地面导航设施，如雷达、无线电信标和航路标志等。

然而，随着卫星导航技术的发展，全球定位系统（GPS）逐渐成为主流的导航方式。

1. 传统导航系统传统导航系统主要包括雷达导航、非定向无线电信标导航和VOR/DME导航等。

雷达导航通过地面雷达站向飞机发送信号，飞机根据信号来确定自身位置和飞行方向。

非定向无线电信标导航则以无线电信标为基准，飞机根据接收到的信号进行导航。

VOR/DME导航则是利用VOR（航向无线电导航）和DME（距离测量设备）相结合的方式，提供更准确的导航信息。

民航飞机的通信系统集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）民航飞机的通信系统通信系统的主要用途是使飞机在飞行的各阶段中和地面的航行管制人员、签派、维修等相关人员保持双向的语音和信号联系，当然这个系统也提供了飞机内部人员之间和与旅客联络服务。

它主要分为：甚高频通信系统、高频通信系统、选择呼叫系统和音频系统。

(本页插图以空中客车320驾驶舱为例，是目前较为先进的一套，其他现代化民航客机均类似。

只是名称、面板设计、功能强弱有所不同）空中客车320驾驶舱左图红色圈选部分是驾驶舱内机长和副驾驶的无线电管理面板（RMP）、音频控制面板（ACP）的位置，其他现代化客机都类似，位于驾驶舱后电子面板（机长和副驾驶座位间），观察员也有一套，位于后顶板，未在图中列出。

A320无线电管理面板（部分）RMP：Radio Management Panel1.甚高频通信系统（VHF ：Very High Frequency ）使用甚高频无线电波。

它的有效作用范围较短，只在目视范围之内，作用距离随高度变化，在高度为300米时距离为74公里。

是目前民航飞机主要的通信工具，用于飞机在起飞、降落时或通过控制空域时机组人员和地面管制人员的双向语音通信。

起飞和降落时期是驾驶员处理问题最繁忙的时期，也是飞行中最容易发生事故的时间，因此必须保证甚高频通信的高度可靠，民航飞机上一般都装有一套以上的备用系统。

甚高频通信系统由收发机组、控制盒和天线三部分组成。

收发机组用频率合成器提供稳定的基准频率，然后和信号一起，通过天线发射出去。

接收部分则从天线上收到信号，经过放大、检波、静噪后变成音频信号，输入驾驶员的耳机。

天线为刀形，一般在机腹和机背上都有安装。

甚高频所使用的频率范围按照国际民航组织的统一规定在118.000～135.975MHZ ，每25KHZ为一个频道，可设置720个频道由飞机和地面控制台选用，频率具体分配为：118.000～121.400MHZ、123.675～128.800MHZ和132.025～135.975MHZ 三个频段主要用于空中交通管制人员与飞机驾驶员间的通话，其中主要集中在118.000～121.400MHZ；121.100MHZ、121.200MHZ用于空中飞行情报服务；121.500MHZ定为遇难呼救的全世界统一的频道。

飞机通信系统的结构及工作原理飞机通信系统主要包括以下几个部分：VHF、HF、SATCOM、无线电导航和通信管理系统。

这些系统通过航空电子设备、天线和地面设备相互连接，以实现飞机与地面之间的通信。

1. VHF（甚高频）通信系统：VHF通信系统主要用于飞机与地面之间的语音通信，其频率范围为30 MHz至300 MHz。

VHF通信系统具有较高的信号质量和较低的天线尺寸，适用于短距离通信。

2. HF（高频）通信系统：HF通信系统的频率范围为3 MHz至30 MHz，主要用于长距离通信。

由于其波长较长，HF通信系统的信号可以在地球表面和大气层之间反射，实现远距离通信。

3. SATCOM（卫星通信）系统：SATCOM系统通过卫星实现飞机与地面之间的通信，具有覆盖范围广、通信质量高的特点。

SATCOM 系统主要用于远距离和跨洲际通信。

4. 无线电导航系统：无线电导航系统主要包括VOR（甚高频全向信标）、ILS（仪表着陆系统）和DME（距离测量设备），用于飞机的导航和着陆。

5. 通信管理系统：通信管理系统负责控制和管理飞机上的各种通信设备，包括语音通信、数据通信和无线电导航等。
