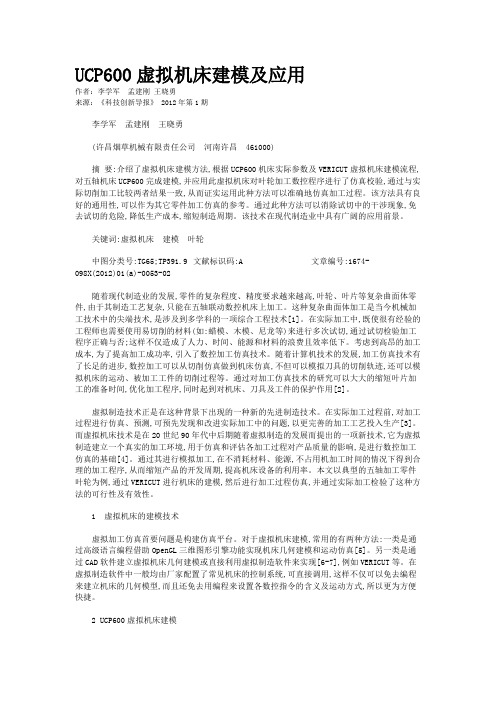

UCP600虚拟机床建模及应用作者：李学军孟建刚王晓勇来源：《科技创新导报》 2012年第1期李学军孟建刚王晓勇(许昌烟草机械有限责任公司河南许昌 461000)摘要:介绍了虚拟机床建模方法,根据UCP600机床实际参数及VERICUT虚拟机床建模流程,对五轴机床UCP600完成建模,并应用此虚拟机床对叶轮加工数控程序进行了仿真校验,通过与实际切削加工比较两者结果一致,从而证实运用此种方法可以准确地仿真加工过程。
该方法具有良好的通用性,可以作为其它零件加工仿真的参考。
通过此种方法可以消除试切中的干涉现象,免去试切的危险,降低生产成本,缩短制造周期。
该技术在现代制造业中具有广阔的应用前景。
关键词:虚拟机床建模叶轮中图分类号:TG65;TP391.9 文献标识码:A 文章编号:1674-098X(2012)01(a)-0053-02随着现代制造业的发展,零件的复杂程度、精度要求越来越高,叶轮、叶片等复杂曲面体零件,由于其制造工艺复杂,只能在五轴联动数控机床上加工。
这种复杂曲面体加工是当今机械加工技术中的尖端技术,是涉及到多学科的一项综合工程技术[1]。
在实际加工中,既使很有经验的工程师也需要使用易切削的材料(如:蜡模、木模、尼龙等)来进行多次试切,通过试切检验加工程序正确与否;这样不仅造成了人力、时间、能源和材料的浪费且效率低下。
考虑到高昂的加工成本,为了提高加工成功率,引入了数控加工仿真技术。
随着计算机技术的发展,加工仿真技术有了长足的进步,数控加工可以从切削仿真做到机床仿真,不但可以模拟刀具的切削轨迹,还可以模拟机床的运动、被加工工件的切削过程等。
通过对加工仿真技术的研究可以大大的缩短叶片加工的准备时间,优化加工程序,同时起到对机床、刀具及工件的保护作用[2]。
虚拟制造技术正是在这种背景下出现的一种新的先进制造技术。
在实际加工过程前,对加工过程进行仿真、预测,可预先发现和改进实际加工中的问题,以更完善的加工工艺投入生产[3]。
