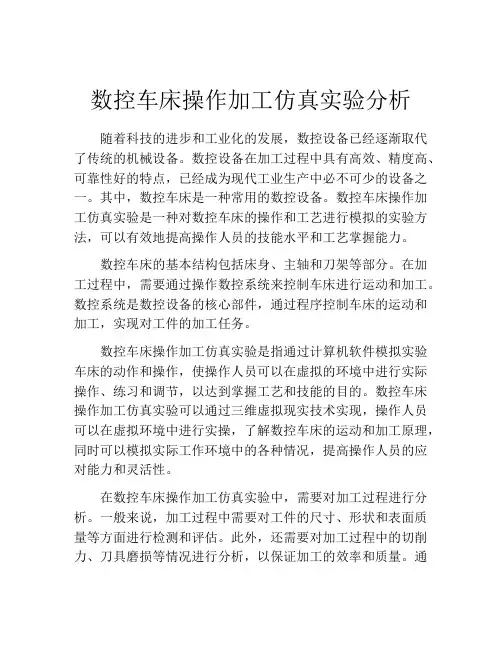

数控车床编程与仿真操作实验报告答案分析

数控车床操作加工仿真实验分析随着科技的进步和工业化的发展，数控设备已经逐渐取代了传统的机械设备。

数控设备在加工过程中具有高效、精度高、可靠性好的特点，已经成为现代工业生产中必不可少的设备之一。

其中，数控车床是一种常用的数控设备。

数控车床操作加工仿真实验是一种对数控车床的操作和工艺进行模拟的实验方法，可以有效地提高操作人员的技能水平和工艺掌握能力。

数控车床的基本结构包括床身、主轴和刀架等部分。

在加工过程中，需要通过操作数控系统来控制车床进行运动和加工。

数控系统是数控设备的核心部件，通过程序控制车床的运动和加工，实现对工件的加工任务。

数控车床操作加工仿真实验是指通过计算机软件模拟实验车床的动作和操作，使操作人员可以在虚拟的环境中进行实际操作、练习和调节，以达到掌握工艺和技能的目的。

数控车床操作加工仿真实验可以通过三维虚拟现实技术实现，操作人员可以在虚拟环境中进行实操，了解数控车床的运动和加工原理，同时可以模拟实际工作环境中的各种情况，提高操作人员的应对能力和灵活性。

在数控车床操作加工仿真实验中，需要对加工过程进行分析。

一般来说，加工过程中需要对工件的尺寸、形状和表面质量等方面进行检测和评估。

此外，还需要对加工过程中的切削力、刀具磨损等情况进行分析，以保证加工的效率和质量。

通过对加工过程的分析，可以对数控车床的加工工艺和操作方法进行改进和完善。

数控车床操作加工仿真实验的重要性不言而喻。

首先，它可以在不影响实际生产的情况下进行模拟，降低加工成本和时间。

其次，它可以提高操作人员的技能水平和工艺掌握能力，减少操作失误和事故的发生。

最后，它可以促进数控车床的改进和发展，提高工业生产效率和质量。

总之，数控车床操作加工仿真实验是一种非常重要的工业生产实践方法。

通过对数控车床的操作和工艺进行模拟，可以提高操作人员的技能水平和工艺掌握能力，同时也可以促进数控车床的改进和发展，提高工业生产效率和质量。

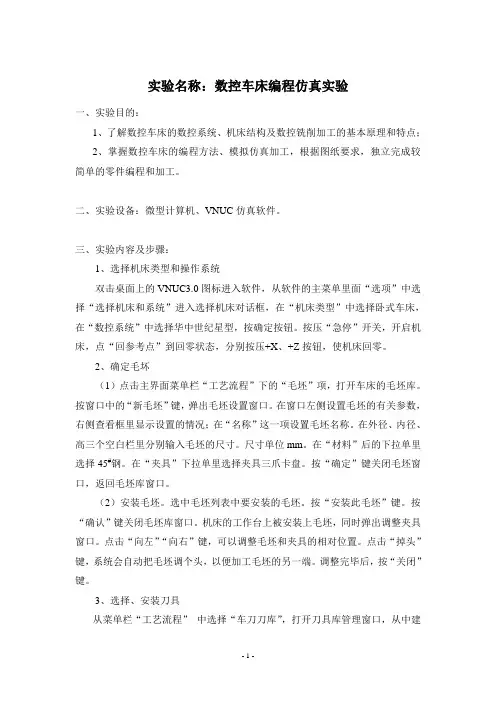

实验名称：数控车床编程仿真实验一、实验目的：1、了解数控车床的数控系统、机床结构及数控铣削加工的基本原理和特点；2、掌握数控车床的编程方法、模拟仿真加工，根据图纸要求，独立完成较简单的零件编程和加工。

二、实验设备：微型计算机、VNUC仿真软件。

三、实验内容及步骤：1、选择机床类型和操作系统双击桌面上的VNUC3.0图标进入软件，从软件的主菜单里面“选项”中选择“选择机床和系统”进入选择机床对话框，在“机床类型”中选择卧式车床，在“数控系统”中选择华中世纪星型，按确定按钮。

按压“急停”开关，开启机床，点“回参考点”到回零状态，分别按压+X、+Z按钮，使机床回零。

2、确定毛坏（1）点击主界面菜单栏“工艺流程”下的“毛坯”项，打开车床的毛坯库。

按窗口中的“新毛坯”键，弹出毛坯设置窗口。

在窗口左侧设置毛坯的有关参数，右侧查看框里显示设置的情况；在“名称”这一项设置毛坯名称。

在外径、内径、高三个空白栏里分别输入毛坯的尺寸。

尺寸单位mm。

在“材料”后的下拉单里选择45#钢。

在“夹具”下拉单里选择夹具三爪卡盘。

按“确定”键关闭毛坯窗口，返回毛坯库窗口。

（2）安装毛坯。

选中毛坯列表中要安装的毛坯。

按“安装此毛坯”键。

按“确认”键关闭毛坯库窗口。

机床的工作台上被安装上毛坯，同时弹出调整夹具窗口。

点击“向左”“向右”键，可以调整毛坯和夹具的相对位置。

点击“掉头”键，系统会自动把毛坯调个头，以便加工毛坯的另一端。

调整完毕后，按“关闭”键。

3、选择、安装刀具从菜单栏“工艺流程”中选择“车刀刀库”，打开刀具库管理窗口，从中建立新刀具。

选定安装刀具。

4、建立工件坐标系使用试切法确定每一把刀具起始点的坐标值，结合测量视图进行计算，然后将值输入系统。

其操作过程如下：（1）选一把加工所使用的刀具。

（2）使用手动进给操作，平端面，得到工件坐标系的z轴坐标。

（3）在工件端面试切，使用“测量”图测量工件直径，刀尖所在的x轴绝对坐标加上试切直径的一半的负值，得到工件坐标系的x轴坐标。

数控机床加工实践课程数控加工实训(习)报告书（2015~2016学年第秋季学期）课程名称数控编程与操作实训课程代码学院及年级班级编号所在班级学号姓名指导教师日期１数控车床实训（习）报告成绩* %一、实训（习）目的与要求1.熟练掌握数控车削加工程序的结构与编程规则；2. 掌握数控车床常用的编程方法，编制典型零件的加工程序；3. 了解数控车床的基本原理和各部分的功能；4. 熟练掌握数控车床操作方法，对典型试件进行加工。

二、数控车床安全操作规程（10分）答：（1）操作前要穿紧身防护服，袖口扣紧，上衣下摆不能敞开，严禁戴手套，不得在开动的机床旁穿、脱换衣服，或围布于身上，防止机器绞伤。

女工必须戴好安全帽，不得留长辫子，辫子应放入帽内，不得穿裙子、拖鞋；（2）主电动机启动后，应首先通过床头箱油窗，检查润滑油泵工作是否正常，只有待油窗有油后，方可启动主轴；（3）各润滑部位必须按润滑图规定按期加油，注入的润滑油必须清洁；（4）不得随意改变机床参数和内部程序；（5）加工前，确认工件、刀具是否夹紧固定。

停机后才能清除刀具和工作台上的铁屑；（6）机床运转时，关上安全防护门。

不允许用手接近旋转部件，也不要进入安全防护罩内；（7）定期清洗刀座和上刀架之间的污物和冷却液，以保持刀座的重复定位精度；（8）使用中心架时，应对工作支承面进行润滑；（9）装卸工件或操作者离开机床时必须停止主电机的运转；（10）不得用湿手去触摸开关，且操作开关时不要戴手套，防误操作；（11）不得用正反车作为刹车或校调用；（12）工作后，应将刀架平均分配在导轨上，尾架退到最后并切断电源；（13）工作完毕，切断电源，做好设备和工作场地的清扫工作。

实行文明作业；（14）每班工作结束须做好设备运转情况记录。

三、写出实训（习）设备与工量具（3分）实训（习）设备名称：数控车床，型号NCP-400L实训（习）用工具：各类扳手、卡盘钥匙；实训（习）用量具：游标卡尺、千分尺；实训（习）用刀具：外圆车刀、螺纹车刀、割刀；实训（习）用材料：Φ40*100铝棒。

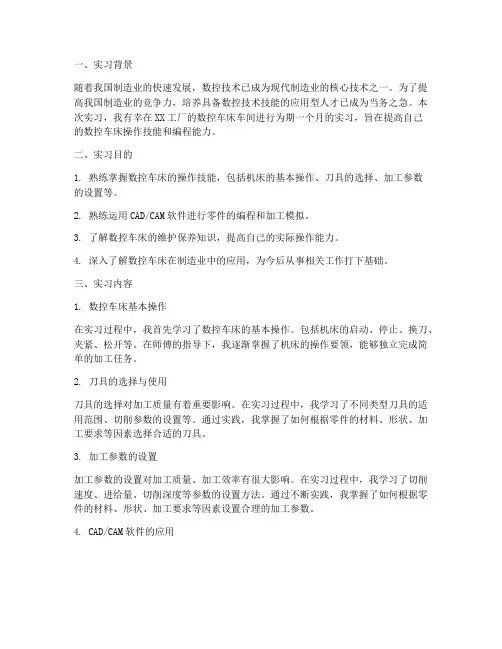

一、实习背景随着我国制造业的快速发展，数控技术已成为现代制造业的核心技术之一。

为了提高我国制造业的竞争力，培养具备数控技术技能的应用型人才已成为当务之急。

本次实习，我有幸在XX工厂的数控车床车间进行为期一个月的实习，旨在提高自己的数控车床操作技能和编程能力。

二、实习目的1. 熟练掌握数控车床的操作技能，包括机床的基本操作、刀具的选择、加工参数的设置等。

2. 熟练运用CAD/CAM软件进行零件的编程和加工模拟。

3. 了解数控车床的维护保养知识，提高自己的实际操作能力。

4. 深入了解数控车床在制造业中的应用，为今后从事相关工作打下基础。

三、实习内容1. 数控车床基本操作在实习过程中，我首先学习了数控车床的基本操作。

包括机床的启动、停止、换刀、夹紧、松开等。

在师傅的指导下，我逐渐掌握了机床的操作要领，能够独立完成简单的加工任务。

2. 刀具的选择与使用刀具的选择对加工质量有着重要影响。

在实习过程中，我学习了不同类型刀具的适用范围、切削参数的设置等。

通过实践，我掌握了如何根据零件的材料、形状、加工要求等因素选择合适的刀具。

3. 加工参数的设置加工参数的设置对加工质量、加工效率有很大影响。

在实习过程中，我学习了切削速度、进给量、切削深度等参数的设置方法。

通过不断实践，我掌握了如何根据零件的材料、形状、加工要求等因素设置合理的加工参数。

4. CAD/CAM软件的应用为了提高编程效率，我学习了CAD/CAM软件的应用。

通过软件，我可以将零件的三维模型转化为数控代码，实现加工模拟。

在实习过程中，我熟练掌握了CAD/CAM软件的基本操作，能够独立完成零件的编程和加工模拟。

5. 数控车床的维护保养数控车床的维护保养对机床的稳定运行和加工质量有着重要影响。

在实习过程中，我学习了数控车床的日常维护保养方法，包括机床的清洁、润滑、检查等。

通过实践，我掌握了如何进行机床的维护保养。

四、实习收获1. 操作技能的提高通过本次实习，我熟练掌握了数控车床的基本操作，能够独立完成简单的加工任务。

一、实验目的：1、通过上机实验巩固课堂所讲述的数控车指令，掌握数控车手工编程方法。

2、掌握EXSL-WIN7软件的编程及仿真等主要功能。

二、实验设备或软件：计算机及数控编程仿真软件EXSL-WIN7。

三、实验原理及特点：根据零件形状确定零件加工工序和刀具运动轨迹，再根据西门子SINUMERIK 840D数控系统对G功能、M功能等各指令功能的规定，编写零件的数控车削加工程序，并在EXSL-WIN7软件上模拟仿真刀具的运动轨迹和零件的加工情况。

通过在计算机上模拟仿真刀具车削零件的过程，直观地判断所编程序的正确性，可作为零件在车床上加工前的一种程序检查手段，在很大程度上可以代替通过零件试切较验程序的方法，且省时、快捷。

四、实验内容及编程图纸：1、编制下图所示零件的车削精加工程序，尺寸单位为mm。

（1）工件坐标原点：零件的右端面圆心处（2）实验程序：%_N_1109_MPFN10 G90 G54N20 T01 M06 S1000 F0.3 M03N30 G00 X50N40 Z0N50 G01 X-2N60 Z5N70 X10N80 Z0N90 X12 Z-1N100 Z-14N110 X16 Z-18N120 X10 Z-38N130 G02 X18 Z-42 I4 K0N140 G03 X24 Z-45 I0 K-3N150 Z-52N160 G00 X50N170 Z0N180 X50N190 Z10N200 T02 M06 S1000 F0.3 M03N210 X14N220 Z-10N230 X9N240 X50N250 Z0N260 T03 M06 S1000 F0.3 M03N270 G01 X10N280 G33 Z-10 K1 SF=1N290 X50N300 Z0N310 M02（3）毛坯尺寸：长为70mm，直径为25mm（4）刀具型号及尺寸：T1为粗加工车刀，T2为B=4mm的切断车刀，T3为螺纹车刀（5）仿真结果：2、编制下图所示零件的车削粗、精加工程序，尺寸单位为mm。

一、实验目的1. 了解数控车床的基本结构、工作原理及操作方法；2. 掌握数控车床编程的基本知识，学会编写简单的加工程序；3. 通过实际操作，提高数控车床操作技能，为以后从事相关工作打下基础。

二、实验内容1. 数控车床基本结构及工作原理；2. 数控车床编程基础；3. 数控车床操作实践。

三、实验步骤1. 数控车床基本结构及工作原理（1）观察数控车床的结构，了解其主要部件，如床身、主轴箱、进给箱、溜板箱、刀架、尾座等；（2）了解数控车床的工作原理，包括数控系统的组成、功能、控制方式等；（3）熟悉数控车床的操作面板，掌握各按键的功能。

2. 数控车床编程基础（1）学习数控车床编程的基本知识，如坐标系统、编程语言、指令格式等；（2）学习G代码、M代码等常用编程指令的用法；（3）编写简单的加工程序，如直线、圆弧、螺纹等。

3. 数控车床操作实践（1）根据编写的加工程序，设置加工参数，如主轴转速、进给速度、刀具补偿等；（2）装夹工件，调整刀具位置；（3）启动数控车床，进行加工；（4）观察加工过程，检查加工质量；（5）加工完成后，卸下工件，清理机床。

四、实验结果与分析1. 实验结果通过本次实验，我们掌握了数控车床的基本结构、工作原理及操作方法，学会了编写简单的加工程序，提高了数控车床操作技能。

2. 实验分析（1）在数控车床编程过程中，要熟悉编程指令，了解其功能，确保程序的正确性；（2）在操作数控车床时，要严格按照操作规程进行，确保加工质量和人身安全；（3）在加工过程中，要注意观察机床运行状态，发现问题及时处理；（4）要不断总结经验，提高编程和操作技能。

五、实验总结本次实验使我们对数控车床有了更深入的了解，掌握了编程和操作技能。

在今后的学习和工作中，我们将继续努力，不断提高自己的专业技能，为我国制造业的发展贡献自己的力量。

（注：本实验报告仅供参考，实际操作中请根据具体情况进行调整。

）。

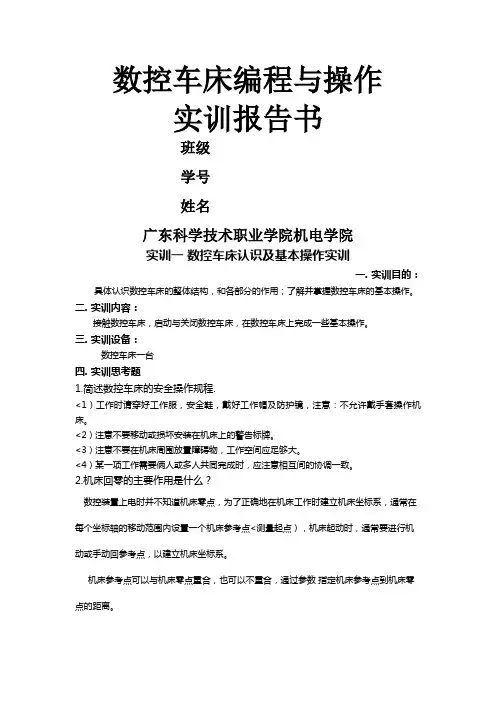

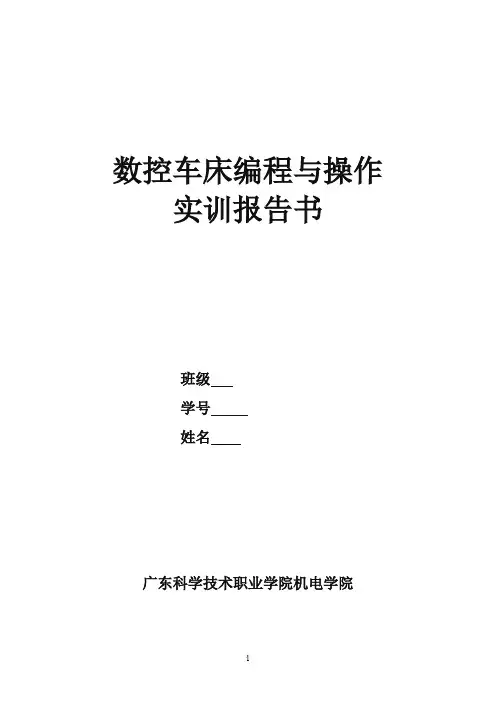

数控车床编程与操作实训报告书班级学号姓名广东科学技术职业学院机电学院实训一数控车床认识及基本操作实训一. 实训目的：具体认识数控车床的整体结构，和各部分的作用；了解并掌握数控车床的基本操作。

二. 实训内容：接触数控车床，启动与关闭数控车床，在数控车床上完成一些基本操作。

三. 实训设备：数控车床一台四. 实训思考题1.简述数控车床的安全操作规程.<1）工作时请穿好工作服，安全鞋，戴好工作帽及防护镜，注意：不允许戴手套操作机床。

<2）注意不要移动或损坏安装在机床上的警告标牌。

<3）注意不要在机床周围放置障碍物，工作空间应足够大。

<4）某一项工作需要俩人或多人共同完成时，应注意相互间的协调一致。

2.机床回零的主要作用是什么？数控装置上电时并不知道机床零点，为了正确地在机床工作时建立机床坐标系，通常在每个坐标轴的移动范围内设置一个机床参考点<测量起点），机床起动时，通常要进行机动或手动回参考点，以建立机床坐标系。

机床参考点可以与机床零点重合，也可以不重合，通过参数指定机床参考点到机床零点的距离。

机床回到了参考点位置，也就知道了该坐标轴的零点位置，找到所有坐标轴的参考点，CNC 就建立起了机床坐标系。

3.机床的开启、运行、停止有那些注意事项？首先安全第一，关机前要先按急停按钮再切断系统电源开关、最后切断电源开关，开机时顺序相反，开机后刀架要进行回零，主轴要低速热运转几分钟才能进行正常加工，如果停机时间过长要多运转一会，而且刀架也要空运行几下再加工。

一般中途停机超过半小时也要进行回零操作。

按循环启动按钮前为了安全起见要思索几秒钟，数控机床装夹刀具和工件时不能用蛮力冲击力野蛮操作。

工件一定要装夹牢固才能启动主轴。

机床正常运转前应该注意产品装夹是否牢固可靠，刀具是否有干涉，运行时手时刻放在复位键或紧急停止键的位置。

发现刀具或机床有异常时不要犹豫，立即按下复位或急停。

一个零件加工完成时对于精度高的零件应检查产品的尺寸是否符合要求，表面粗糙度等是否达到图纸要求。

数控车床编程与操作实训报告书班级学号姓名广东科学技术职业学院机电学院实训一数控车床认识及基本操作实训一. 实训目的：了解数控车床掌握基本操作二. 实训内容：用数控车床车一零件三. 实训设备：数控车床四. 实训思考题1.简述数控车床的安全操作规程.答：1、学生必须在教师指导下进行数控机床操作。

2、禁止多人同时操作，强调机床单人操作。

3、学生必须在操作步骤完全清楚时进行操作，遇到问题立即向教师询问，禁止在不知道规程的情况下进行尝试性操作。

4、操作中如机床出现异常，必须立即向指导教师报告。

5、手动原点回归时，注意机床各轴位置要距离原点－100mm以上。

6、手工操作前，应先按下手动按钮后再进行操作。

7、学生编完程序或将程序输入机床后，要通过指导教师检查无误后方可进行试运行。

8、学生进行机床试运行及自动加工时必须在指导教师监督下进行。

9、程序运行注意事项：（1）刀具要距离工件200mm以上。

（2）光标要放在主程序头。

（3）检查机床各功能按键的位置是否正确（4）启动程序时一定要一只手按开始按钮，另一只手按停止按钮，程序在运行当中手不能离开停止按钮，如有紧急情况立即按下停止按钮。

10、机床在运行当中要将防护门关闭以免铁屑、润滑油飞出伤人。

11、在程序中有暂停测量工件尺寸时，要待机床完全停止、主轴停转后方可进行测量。

此时千万注意不要触及开始按钮，以免发生人身事故。

12、关机时，要等主轴停转3分钟后方可关机。

2.机床回零的主要作用是什么？答：正确地在机床工作时建立机床坐标系3.机床的开启、运行、停止有那些注意事项？答：首先安全第一，关机前要先按急停按钮再切断系统电源开关、最后切断电源开关，开机时顺序相反，开机后刀架要进行回零，主轴要低速热运转几分钟才能进行正常加工，如果停机时间过长要多运转一会，而且刀架也要空运行几下再加工。

一般中途停机超过半小时也要进行回零操作。

按循环启动按钮前为了安全起见要思索几秒钟，数控机床装夹刀具和工件时不能用蛮力冲击力野蛮操作。

一、实训目的本次数控车实训旨在通过实际操作，加深对数控车床结构、工作原理和数控编程的理解，提高学生的实际操作技能和解决实际问题的能力。

通过实训，使学生能够熟练掌握数控车床的操作方法，独立编制加工程序，并能够对加工过程中出现的问题进行分析和解决。

二、实训时间及地点实训时间：2023年3月15日至2023年3月28日实训地点：数控车削实训室三、实训内容1. 数控车床基本操作（1）数控车床的结构认识与功能介绍（2）数控车床的启动与停止（3）数控车床的装夹与定位（4）数控车床的刀具选择与安装（5）数控车床的基本操作练习2. 数控编程基础（1）数控编程的基本概念与步骤（2）数控编程指令及其功能（3）数控编程实例分析与操作（4）数控加工程序的编写与修改3. 数控车削加工工艺（1）数控车削加工工艺参数的确定（2）数控车削加工工艺路线的规划（3）数控车削加工中的常见问题及解决方法（4）典型零件的数控车削加工工艺分析4. 数控车削加工实训（1）根据图纸要求，独立编制加工程序（2）在数控车床上进行实际加工，完成指定零件的加工任务（3）对加工过程中出现的问题进行分析和解决四、实训过程1. 理论学习在实训开始前，我们进行了数控车床的基本操作、数控编程基础和数控车削加工工艺的理论学习，为实际操作奠定了基础。

2. 实际操作在指导老师的带领下，我们逐步掌握了数控车床的基本操作技能，如装夹、定位、刀具安装等。

随后，我们学习了数控编程，通过实例分析和操作，提高了编程能力。

3. 加工实训在掌握了基本操作和编程技能后，我们开始进行加工实训。

根据图纸要求，我们独立编制加工程序，并在数控车床上进行实际加工。

在加工过程中，我们遇到了一些问题，如加工精度不够、刀具磨损等，通过查阅资料和请教老师，我们找到了解决方法，并成功完成了实训任务。

五、实训收获1. 理论知识与实践操作相结合，提高了自己的动手能力和解决实际问题的能力。

2. 掌握了数控车床的基本操作、数控编程和数控车削加工工艺，为今后从事相关行业打下了基础。

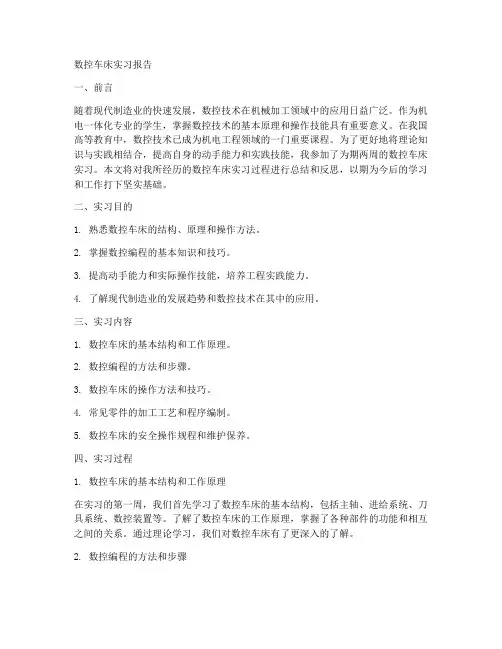

数控车床实习报告一、前言随着现代制造业的快速发展，数控技术在机械加工领域中的应用日益广泛。

作为机电一体化专业的学生，掌握数控技术的基本原理和操作技能具有重要意义。

在我国高等教育中，数控技术已成为机电工程领域的一门重要课程。

为了更好地将理论知识与实践相结合，提高自身的动手能力和实践技能，我参加了为期两周的数控车床实习。

本文将对我所经历的数控车床实习过程进行总结和反思，以期为今后的学习和工作打下坚实基础。

二、实习目的1. 熟悉数控车床的结构、原理和操作方法。

2. 掌握数控编程的基本知识和技巧。

3. 提高动手能力和实际操作技能，培养工程实践能力。

4. 了解现代制造业的发展趋势和数控技术在其中的应用。

三、实习内容1. 数控车床的基本结构和工作原理。

2. 数控编程的方法和步骤。

3. 数控车床的操作方法和技巧。

4. 常见零件的加工工艺和程序编制。

5. 数控车床的安全操作规程和维护保养。

四、实习过程1. 数控车床的基本结构和工作原理在实习的第一周，我们首先学习了数控车床的基本结构，包括主轴、进给系统、刀具系统、数控装置等。

了解了数控车床的工作原理，掌握了各种部件的功能和相互之间的关系。

通过理论学习，我们对数控车床有了更深入的了解。

2. 数控编程的方法和步骤在实习的第二周，我们学习了数控编程的基本知识和技巧。

掌握了数控编程的格式、指令、参数设置等，了解了数控程序的编写方法和步骤。

通过实例分析，我们学会了如何根据零件图编写加工程序。

3. 数控车床的操作方法和技巧在实习过程中，我们不仅学习了数控车床的操作方法，还掌握了各种操作技巧。

通过实际操作，我们熟悉了数控车床的操作界面，掌握了输入、编辑、运行程序的方法。

同时，我们还学会了如何进行对刀、设置刀具补偿、选择合适的切削参数等。

4. 常见零件的加工工艺和程序编制在实习过程中，我们针对不同类型的零件，学习了相应的加工工艺和程序编制方法。

通过实际操作，我们掌握了各种零件的加工技巧，提高了加工质量。

一、实验目的1. 了解数控车床的结构和性能，熟悉数控车床的操作方法和编程技巧。

2. 掌握数控车床的装夹、调整和调试方法，提高实际操作能力。

3. 通过加工实践，锻炼动手能力，培养团队合作精神。

二、实验内容1. 数控车床概述（1）数控车床的定义及特点（2）数控车床的分类及应用（3）数控车床的组成及功能2. 数控车床操作（1）数控车床的启动与停止（2）数控车床的换刀与刀具补偿（3）数控车床的进给与速度调整（4）数控车床的急停与安全操作3. 数控编程（1）数控编程的基本概念（2）数控编程的步骤与方法（3）数控编程常用指令及功能（4）数控编程实例分析4. 数控车床装夹与调整（1）工件装夹方法（2）刀具装夹方法（3）数控车床的调整与调试5. 数控车床加工实践（1）加工工艺分析（2）编程与加工参数设置（3）加工过程观察与调整（4）加工结果检验与评价三、实验步骤1. 数控车床概述（1）了解数控车床的定义、特点、分类及应用。

（2）熟悉数控车床的组成及功能。

2. 数控车床操作（1）掌握数控车床的启动与停止方法。

（2）熟悉数控车床的换刀与刀具补偿操作。

（3）学会数控车床的进给与速度调整。

（4）了解数控车床的急停与安全操作。

3. 数控编程（1）掌握数控编程的基本概念、步骤与方法。

（2）熟悉数控编程常用指令及功能。

（3）通过实例分析，提高编程能力。

4. 数控车床装夹与调整（1）了解工件装夹方法，掌握工件装夹技巧。

（2）熟悉刀具装夹方法，掌握刀具装夹技巧。

（3）学会数控车床的调整与调试。

5. 数控车床加工实践（1）根据加工要求，分析加工工艺。

（2）根据加工工艺，设置编程与加工参数。

（3）观察加工过程，及时调整加工参数。

（4）加工完成后，检验加工结果，评价加工质量。

四、实验结果与分析1. 实验结果（1）成功完成了数控车床的操作。

（2）掌握了数控编程的基本方法，能够独立编写加工程序。

（3）熟练掌握了数控车床的装夹与调整技巧。

（4）加工实践取得了良好的效果，加工出的零件符合设计要求。

《数控车铣复合数控加工自动编程实验》实验报告参考答案一、实验目的1 掌握SKT15LMS双轴数控车削中心的基本结构2 了解SKT15LMS双轴数控车削中心的基本操作方法3 掌握数控自动编程的原理，了解UG软件数控编程过程4 完成样件的自动编程及试切5 掌握FV-800A立式加工中心机床的结构6 了解FV-800A立式加工中心机床的基本操作方法二、实验环境1 SKT15LMS双轴数控车削中心2 对刀仪3 刀具4 计算机5 UGNX4.0软件6 样件7 自动换刀装置8 TWINCAD软件三、实验内容与实验步骤1 通过预习、观察、教师介绍熟悉SKT15LMS双轴数控车削中心的基本结构2 了解SKT15LMS双轴数控车削中心的机械面板及控制系统面板的基本功能3 掌握数控自动编程的原理，了解UG软件数控编程过程4 应用UG软件对样件进行自动编程5 了解操作规程操作机床开机、关机及各种紧急情况的处理操作6 对样件进行试切7 掌握EDM机床数控自动编程的原理，了解UG软件数控编程过程8 应用UG软件对样件进行自动编程及试切四、 实验考核问题（1）在下图中标出各主要部件的名称及机床X 、Z 坐标的方向。

（2）简述使用UG 软件对样件进行数控加工自动编程的步骤1.启动UG 软件2.打开样件文件3.进入加工模块，初始化加工环境4.学习使用操作导航器5.创建操作，定义4个主要参数（创建程序，创建成刀具，创建几何体，创建方法）6在操作导航器中编辑操作。

依次右击程序顺序图中PROGRAM 目录下的INTERNAL_TRIM_ROUGH 、INTERNAL_TRIM_BACKBURN 、INTERNAL_TRIM_FINISH ，并单击编辑，以生成刀具轨迹。

7.创建打中心孔工步 8.创建钻孔工步 9.创建车端面工步10.创建粗车外圆工步 11.创建车端面槽工步 12.创建粗车槽工步 13. 创建精车槽工步 14.创建建粗车内孔工步15.创建精车内孔槽工步 16.精车槽(1)和(2)中间部分17.创建精车工步 18.精车外圆面19.创建精车内圆工步 20.创建铣工步 21.后处理将程序存入硬盘或软盘。

机床数控技术实验报告实验二数控车床编程与仿真操作1.数控车床由哪几部分组成？答：数控车床由数控装置、床身、主轴箱、刀架进给系统、尾座、液压系统、冷却系统、润滑系统、排屑器等部分组成。

数控车床分为立式数控车床和卧式数控车床两种类型。

2.为什么每次启动系统后要进行“回零”操作？答：机床断电后,就不知道机床坐标的位置,所以进行回零,进行位置确定每次开机启动数控系统的机械零点和实际的机械零点可能有误差，回零操作是对机械零点的校正。

4.简述对刀过程?答：（1）一般对刀，一般对刀是指在机床上使用相对位置检测手动对刀。

下面以Z向对刀为例说明对刀方法：刀具安装后，先移动刀具手动切削工件右端面，再沿X向退刀，将右端面与加工原点距离N输入数控系统，即完成这把刀具Z向对刀过程。

（2）机外对刀仪对刀，机外对刀的本质是测量出刀具假想刀尖点到刀具台基准之间X及Z方向的距离。

利用机外对刀仪可将刀具预先在机床外校对好，以便装上机床后将对刀长度输入相应刀具补偿号即可以使用。

（3）自动对刀，自动对刀是通过刀尖检测系统实现的，刀尖以设定的速度向接触式传感器接近，当刀尖与传感器接触并发出信号，数控系统立即记下该瞬间的坐标值，并自动修正刀具补偿值。

5.G00与G01指令有何不同？答： G00指令表示刀具以机床给定的快速进给速度移动到目标点，又称为点定位指令,G01指令使刀具以设定的进给速度从所在点出发，直线插补至目标点。

6.简述用MDI方式换2号刀的操作过程。

答：按下程序建按下MDI建输入一段换刀程序T0101的刀具指令按循环启动实验三数控铣床编程与仿真操作1.数控铣床由哪几部分组成？答：（1）主轴箱包括主轴箱体和主轴传动系统。

（2）进给伺服系统由进给电动机和进给执行机构组成。

（3）控制系统是数控铣床运动控制的中心，执行数控加工程序控制机床进行加工。

（4）辅助装置如液压、气动、润滑、冷却系统和排屑、防护等装置。

（5）机床基础件指底座、立柱、横梁等，是整个机床的基础和框架。

数控技术实验报告学院班级学号姓名成绩井冈山大学机械系2010年03月注意事项数控操作实验是数控技术课程的组成部分之一，对于培养学生理论联系实际和实际动手能力具有极其重要的作用。

因此，要求每个学生做到：一、每次实验前要认真预习，并在实验报告上填写好实验目的和所用实验设备；二、实验前，每人必须配合实验指导老师在实验室记录本上做好相关记录；三、实验中要遵守实验规则，爱护实验设备，仔细观察实验现象，认真记录实验数据；四、在实验结束离开实验室前，必须认真仔细清点整理实验仪器和实验设备，经实验指导教师检查后后方可离开实验室；五、实验结束后，要及时对实验数据进行整理、计算和分析，填写好实验报告，并上交授课教师批阅。

实验一数控车床的认识实验日期2010 年04 月10 日同组成员指导教师（签字）一、实验目的1．了解数控车削加工工件坐标的设定方法；2．掌握数控车床操作面板上常用按键的功能；3．掌握数控车床的基本操作方法。

二、实验设备（规格、型号）1．CAK3675V数控车床；2．CAK3275V数控车床；3．Fanuc 0i-mate TC数控系统。

三、实验记录及数据处理1. 熟悉Fanuc 0i前置刀架数控车床的操作面板，依次解释、、、、、、、、、、、、、、、、、、、、、、、、、、、等的功能。

按键功能按键功能显示坐标位置。

显示程序屏幕。

显示偏置/设置屏幕。

取消键，用于删除最后一个进入输入缓存区的字符或符号。

输入键，用于输入工件偏移值、刀具补偿值（纯数值），如3.58。

显示用户宏程序/图形轨迹显示替换键。

插入键，输入指令字、程序段，如G01X23.5。

按键 功能 按键 功能删除键。

复位键，用于使CNC 复位或取消报警等。

自动运行远程执行编辑手动MDI手动脉冲单节 手动脉冲单节忽略主轴正转、停止、反转控制按钮选择性停止 循环启动机械锁定 循环停止试运行回参考点 进给保持2．数控车削加工工件坐标系设定方法有哪些？并作简述说明。

实验名称：数控编程实验时间：2021年10月15日实验地点：数控机床实验室一、实验目的1. 了解数控编程的基本概念和原理。

2. 掌握数控编程的基本步骤和方法。

3. 学会使用数控编程软件进行编程。

4. 培养实际操作数控机床的能力。

二、实验原理数控编程是指利用计算机编程语言，对数控机床进行编程，实现对工件加工过程的自动化控制。

数控编程主要包括两个部分：编程语言和数控系统。

编程语言用于编写数控代码，数控系统用于接收和处理这些代码，实现对机床的控制。

三、实验内容及步骤1. 实验内容本次实验主要完成以下内容：（1）了解数控编程的基本概念和原理。

（2）学习数控编程的基本步骤和方法。

（3）使用数控编程软件进行编程。

（4）编写数控程序，并对数控机床进行操作。

2. 实验步骤（1）准备实验材料：数控编程软件、数控机床、实验指导书等。

（2）学习数控编程的基本概念和原理，了解数控机床的结构和工作原理。

（3）打开数控编程软件，熟悉软件界面和基本操作。

（4）根据实验指导书的要求，编写数控程序。

（5）将编写好的数控程序导入数控机床，进行试运行。

（6）观察机床运行情况，分析程序中的问题，并进行修改。

（7）重复步骤5和6，直至程序运行正常。

（8）完成实验报告。

四、实验结果与分析1. 实验结果本次实验成功编写了一组数控程序，并在数控机床上进行了试运行。

机床运行平稳，加工精度符合要求。

2. 实验分析（1）在编写数控程序时，需要注意以下几点：1）正确选择刀具和切削参数。

2）合理设置机床的运行轨迹。

3）确保程序中各部分代码的连贯性和正确性。

（2）在操作数控机床时，需要注意以下几点：1）确保机床处于正常工作状态。

2）按照程序要求进行操作，避免误操作。

3）观察机床运行情况，及时发现并处理问题。

五、实验总结1. 通过本次实验，掌握了数控编程的基本概念、原理和步骤。

2. 学会了使用数控编程软件进行编程，提高了编程能力。

3. 增强了实际操作数控机床的能力，为今后的工作打下了基础。
