沥青混合料车辙成型试模校验规范

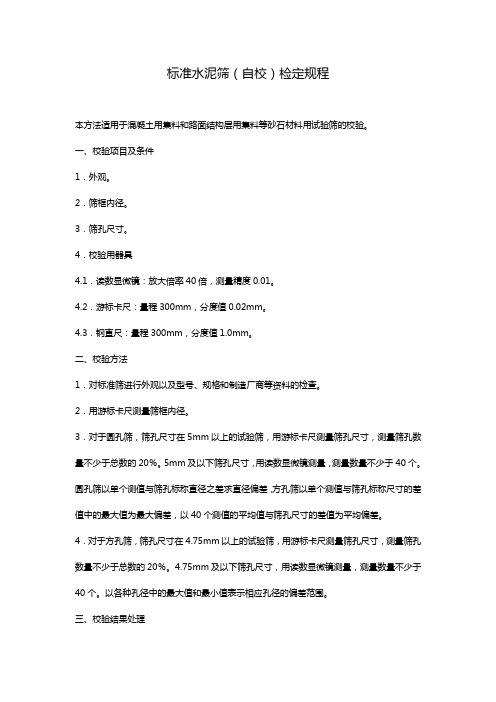

本方法适用于混凝土用集料和路面结构层用集料等砂石材料用试验筛的校验。

一、校验项目及条件1．外观。

2．筛框内径。

3．筛孔尺寸。

4．校验用器具4.1．读数显微镜：放大倍率40倍，测量精度0.01。

4.2．游标卡尺：量程300mm，分度值0.02mm。

4.3．钢直尺：量程300mm，分度值1.0mm。

二、校验方法1．对标准筛进行外观以及型号、规格和制造厂商等资料的检查。

2．用游标卡尺测量筛框内径。

3．对于圆孔筛，筛孔尺寸在5mm以上的试验筛，用游标卡尺测量筛孔尺寸，测量筛孔数量不少于总数的20％。

5mm及以下筛孔尺寸，用读数显微镜测量，测量数量不少于40个。

圆孔筛以单个测值与筛孔标称直径之差求直径偏差，方孔筛以单个测值与筛孔标称尺寸的差值中的最大值为最大偏差，以40个测值的平均值与筛孔尺寸的差值为平均偏差。

4．对于方孔筛，筛孔尺寸在4.75mm以上的试验筛，用游标卡尺测量筛孔尺寸，测量筛孔数量不少于总数的20％。

4.75mm及以下筛孔尺寸，用读数显微镜测量，测量数量不少于40个。

以各种孔径中的最大值和最小值表示相应孔径的偏差范围。

三、校验结果处理全部校验项目均符合技术要求为合格四、校验周期校验周期应根据试验需要确定，最长不得超过12个月。

本方法适用于沥青混合料制作试件用试模的校验。

一、校验项目及条件1．外观。

2．试模内径。

3．筛孔高度。

4．校验用器具4.1．游标卡尺：量程300mm，分度值0.02mm。

二、校验方法1．对试模进行外观以及型号、规格和制造厂商等资料的检查。

2．用游标卡尺测量试模内径，两端开口分别测量。

每个开口依次测读四个内径值，精确直0.02mm，每次测量角度相差约45°。

每个开口的内径以各自的平均值表示。

3．用游标卡尺测量试模高度，每次测量相差45°，精确至0.02mm，试模高度以平均值表示。

4．同样地，测量套筒的内径和高度，以平均值表示。

5．标准击实试模为ø101.6mm×87mm的圆柱体，内径101.6mm±0.2mm,高度87mm±0.1mm；套筒的内径为101.6mm，高度为70mm。

沥青混合料得车辙试验沥青混合料车辙试验就是用标准得成型方法，制成标准得混合料试件(通常尺寸为300ｍm＊300mm*5０mm),在60℃得规定温度下,以一个轮压为0、7Ｍｐa得实心橡胶轮胎在其上行走,测量试件在变形稳定时期,每增加1mｍ变形需要行走得次数,即动稳定度,以次／mm表示。

动稳定度就是评价沥青混凝土路面高稳定性得一个指标,也就是沥青混合料配合比设计时得一个辅助性检验指标。

一、试验目得（1）测定沥青混合料得高温抗车辙能力,供混合料配合比设计时进行高温稳定性检验使用。

（2）辅助性检验沥青混合料得配合比设计。

二、仪具与材料1、CZ－4型车辙试样成型仪(见图1-1)1)、用途:＼o＼ac(○，1)主要用于车辙试验时,对沥青混合料式样做碾压成型。

(图１-1)错误!适用于沥青混合料其她物理力学性能实验得轮碾法式样制作。

2、主要技术指标碾压轮: 半径５00ｍｍ宽30０mm碾压轮温度范围: (可任意设定）室温~200摄氏度承载车走行速度：６次往返/分承载车走行距离: ３00ｍｍ承载车走行次数:0~９99次(任意设定)碾压轮压力范围: 0～１２KN碾压轮线压力（轮宽300mm，正压应力为9KＮ）: 3０0N/cm试样模型尺寸:300＊30０*50 cm3整机轮廓尺寸: ２0０ｃm(长）*6３cｍ(宽）*136 ｃm(高）整机重量: １、2吨2.车辙试验机(见图1－2）主要由下列部分组成：错误!试件台:可牢固地安装两种宽度(300mｍ与150mm)得规定尺寸试件得试模。

（图１-1）②试验轮:橡胶制得实心轮胎。

外径φ2０0mm,轮宽50mm,橡胶层厚１5mｍ。

橡胶硬度(国际标准硬度）20℃时为84±４；60℃时为78±2，试验轮行走距离为230mm±10mm，往返碾压速度为４2次／miｎ±1次／miｎ(21次往返／min),允许采用曲柄连杆驱动试验台运动(试验轮不动)得任一种方式。

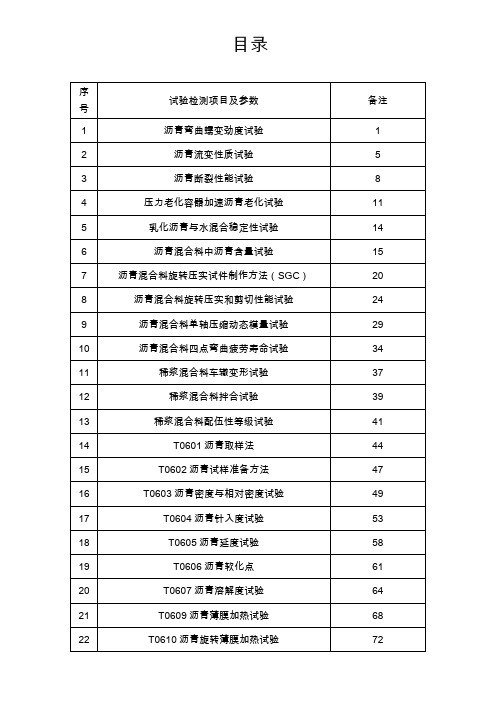

目录2.2.2加载系统：能向试件施加35mN ±5mN 的接触荷载，试验过程中将试验荷载1沥青弯曲蠕变劲度试验 （弯曲梁流变仪法）一、目的与适用范围1.1本方法用弯曲梁流变仪测定沥青的弯曲蠕变劲度和m 值。

测量的弯曲蠕变劲度范围为20～1OOOMPa 。

1.2本方法适用干原样沥青、压力老化后的沥青和薄膜烘箱（或旋转薄膜烘箱）后的老化沥青。

保持在980mN ±50mN 以内。

技术要求如下：1）加载系统要求：试验荷载的升压时间应不少于5s 。

开始试验时系统在0.5～5s内将接触荷载从35mN±5mN增加到初始试验荷载980mN±50mN，此时试验荷载应稳定在平均试验荷载±50mN之内，之后稳定在平均试验荷载±10mN。

2）加载轴：带有半径为6.3mm±1.3mm球形接触点。

3）荷载传感器：用来测量初始接触荷载和试验荷载。

最小量程应不小于2.00N，分辨率不小于2.5mN。

4）线性差动式位移传感器（LVDT）：量程不小于6mm，分辨率不小于2.5μm。

2.2.8标准砝码：通常需要4个,每个质量100.0g±0.2g，用于BBR荷载传感器的标定。

2.2.9标准温度计：分度值0.1℃；的浸入式玻璃液体温度计，用于检査温度传感器的温度。

塑料片：厚度为0.08～0.15mm的干净塑料片，塑料片不会因热沥青的作用而变形。

丙三醇一滑石粉混合物：用作金属模具内端面上的隔离剂。

可用20%的丙三醇和80%的滑石粉。

恒温浴液体：不被沥青吸附及不影响沥青性质的溶液。

液体在试验温度下的相对密度应不超过1.05，合适的液体包括乙醇、甲醇、稳定的异丙醇、丙三醇一甲醇一水的混合液（例如：60%的丙三醇，15%的甲醇,25%的水），也可使用其他试剂，但不得使用硅酮或含有硅酮类的混合物。

三、方法与步骤将模具清理干净，在模具的3个长金属部分的内表面涂一层石油基润滑脂，用润滑脂将塑料片平粘到金属上。

沥青混合料车辙试验机校验规范1 范围1.1 本方法适用于新购置和使用中及维修后的沥青混合料车辙试验机的校验。

2 技术要求2.1 加载装置：使试验轮与试件的接触压强在60℃时为（0.7±0.05）MPa，施加的总荷重约700N。

2.2 变形测量传感器：最大误差不大于0.02mm。

2.3 温度测量传感器：误差不大于±0.5℃，需满足（60±0.5）℃的恒温要求。

3 校验项目3.1 试验轮接地压强测定。

3.2 温度校验。

3.3 变形传感器校验。

4 环境条件及校验用标准仪器4.1 环境条件温度20℃±10℃，环境相对湿度不大于85%，校验现场周围应清洁，无影响工作的振动和腐蚀性气体存在。

4.2校验用标准器具4.2.1 面积不小于1200mm2,厚20~50mm的钢板一块，1mm米格纸1张，复写纸1张。

4.2.2 游标卡尺：分度值0.02mm。

4.2.3 塞尺：其厚度为0.02mm~0.5mm。

4.2.4 温度计：量程100℃，分度值0.1℃。

5 校验方法5.1 试验轮接地压强测定：测定在60℃时经行，在试验台上放置一块20~50mm 厚的钢板，其上铺一张1mm米格纸，上铺新的复写纸，以规定的700N荷载试验轮静压复写纸，在方格纸上用游标卡尺测出压轮面积，并由此求得接地压强。

当压强为（0.7±0.05）MPa时为合格，否则应调整荷载。

5.2 温度校验：将标准温度计与温度传感器放在同一位置，每隔10分钟记录一次校准温度计和温度传感器读数。

连续记录三次，取平均值，传感器温度与校准温度计两者的读数之差不大于0.5℃为合格。

5.3 变形传感器校验：用总厚度不小于2.5mm的塞尺，按递减法进行，每减去一个厚度，同时记录变形传感器的读数，连续记录三次取平均值，变形传感器与塞尺对应读数之差不大于0.02mm为合格。

6 校验结果处理6.1 全部校验项目结束后，进行单项结果计算与评定，全部校验项目合格，为合格，任一项目不合格，校验结论为不合格，在仪器设备校验记录的结论栏写出明确的结论。

ZDSXXX作业指导书XXX-ZDS-E5 沥青混合料车辙试验2013-08-20 发布 2013-09-01 实施XXX发布前言为保证检测过程中依据“沥青混合料车辙试验”的技术标准，使本中心不同检测人员,不同时间所进行的检测过程保持一致,实现检测结果的重复性和正确性.特制定本准则。

本细则编制遵照《公路工程沥青与沥青混合料试验规程》的规定和本中心相关程序文件的规定。

本检测实施细则由XXX负责起草。

本检测实施细则主要起草人: 校验:本检测实施细则批准人:沥青混合料车辙试验1.范围本方法适用于测定沥青混合料的高温抗车辙能力，供沥青混合料配合比设计的高温稳定性检验使用。

本方法适用于用轮碾成型机碾压成型的长300mm、宽300mm、厚50mm的板块壮试件，也适用于现场切割制作长300mm、宽150mm、厚50mm板块状试件。

根据需要，试件的厚度也可采用40mm。

2.规范性引用文件下列文件所包含的条文通过在本细则中引用而构成本细则的条文，本细则发布时所列版本均为有效，所有文件都会被修订，使用本细则的人员应及时探讨采用下列文件最新版本的可能性，修订时应按相关质量文件的维护程序规定进行。

JTJ052-2000 《公路工程沥青及沥青混合料试验规程》GB8107-1987《数值修约规则》3.检测项目参数及仪器设备要求3.1 轮碾成型机：具有圆弧形碾压轮，轮宽300mm，压实线荷载为300N/cm，碾压行程等于试件长度，经碾压后的板块状试件可达到马歇尔试验标准击实密度的100±1%。

在施工现场可采用压路机代替。

3.2 试验室用沥青混合料拌和机：能保证拌和温度并充分拌和均匀，可控制拌和时间，容量大于30L。

3.3 试模：由高碳钢制成，试模尺寸应保证成型后符合要求试件尺寸的规定。

3.4 车辙试验机：主要由下列部分组成：3.4.1 试件台：可牢固地安装两种宽度（300mm及150mm）的规定尺寸试件的试模。

3.4.2 试验轮：橡胶制的实心轮胎，外径φ200mm，轮宽50mm，橡胶层厚15mm。

施工技术300 2015年42期沥青混合料轮碾成型法制作车辙试件的探讨张宁沈阳公路工程监理有限责任公司，辽宁沈阳 110005摘要：车辙试验源于英国TRRL，动稳定度能较好的反映沥青路面，在高温季节抵抗车辙的能力。

车辙试件成型质量的优劣直接影响到动稳定度数值的大小。

本文针对如何确保轮碾成型法制作的车辙试件质量进行了阐述。

关键词：轮碾成型法；制作；车辙试件中图分类号：U416.217 文献标识码：A 文章编号：1671-5810(2015)42-0300-011 引言轮碾法成型试件方法是参照日本道路协会铺装试验法并根据我国实际情况制定的，以供进行沥青混合料物理力学性质使用。

2 轮碾成型法试验步骤2.1 准备工作（1）将尺寸为300mm×300mm×50mm的金属试模及小型击实锤等置100℃左右的烘箱中加热1h备用。

（2）将碾压轮预热至120℃左右。

（3）在拌和厂或摊铺现场采集具有代表性的沥青混合料试样，如混合料温度符合压实温度要求，可直接用于成型，但不允许将混合料冷却后，再二次加热重塑制作，重塑制作的动稳定度可能高出正常的2倍甚至好几倍，数据是不可信的，也是不能作为评价合格与否的依据的。

（4）计算每件混合料用量。

由一块试件的体积按马歇尔标准击实密度乘以1.03的系数求算。

2.2 成型方法（1）将预热的试模从烘箱中取出，在试模中铺一张裁好的普通纸（可用报纸）使底面及侧面均被纸隔离，将称好的沥青混合料用小铲稍加拌和后均匀的沿试模由边至中按顺序转圈装入试模，中部要略高于四周，用预热的小型击实锤由边至中转圈夯实一遍，中部要高于四周。

注意事项：装料时要避免沥青混合料的散失，要保证混合料均匀分布，试模四角处的混合料要保证饱满密实。

（2）待混合料温度达到压实温度及碾压轮预热至120℃左右时，将盛有沥青混合料的试模置于轮碾机的平台上，轻轻放下碾压轮，调整总荷载为9KN。

（3）碾压：1）碾压遍数的确定。

顶面法测定室内抗压回弹模量的实验步骤沥青混合料车辙试验是用一块碾压成型的钢板试件（通常尺寸为 300*300*50~100mm ）在规定温度条件通常为60 C下，以一个轮压为 0.7Mpa 的实心橡胶轮在其上行走，测量试件在变形稳定期时，每增加 1mm 变形需要行走的次数即称为“动稳定性”，以次 /mm 表示。

试验仪器：车辙试验机、恒温室（能保持恒温室温度60 土 1C）、台秤（称量15kg，感量不大于 5g）。

试验方法：1 、测定试验轮压强，将试件装于原试模中。

2、将试件连同试模一起，置于达到试验温度（60 土 1 ）C的恒温室中，保温不少于 5h,也不得多于12ho在试验轮不行走的部位上，粘贴一个热电偶温度计，控制试件温度稳定在（60 土 0.5）Co 3、将试件连同试模置于车辙试验机的试件台上，试验轮在试件的中央部位，其行走方向须与试件碾压方向一致。

开动车辙变形自动记录仪，然后启动试验机，使试验轮往返行走，时间约1h 最大变形达到25mm为止。

试验时，记录仪自动记录变形曲线及试件温度。

4、结果计算：①从曲线上读取 45min （t1）及60min （t2）时的车辙变形di及d2，精确至0.01mm，如变形过大在未到60min 变形已达25mm时，则以达到25mm（d2）时的时间为t2,将其前15min为t1，此时的变形量为di. ②计算沥青混合料试件的温定度。

4、报告：同一沥青混合料或同一路段的路面，至少平行试验 3 个试件变异系数小于 20%时，取平均值作为结果。

变异系数大于20%时应分析原因，追加试验。

①选择合适量程的测力计和试验机；②加载板上的计算单位压力的选定值；实际加载的最大单位压力应略大于选定值。

③将试件浸水 24h 后从水中取出并用布擦干后放在加载底板上，在试件顶面稀撒少量 0.25~0.5mm的细沙，并手压加载顶板在试件顶面边加压旋转，使细沙填补表面微观的不平整，并使多余的砂流出，以增加顶板与试件的接触面积。

沥青混合料车辙试验操作细则1.总则1.1.本细则适用于测定沥青混合料的高温抗车辙能力，供沥青混合料配合比设计的高温稳定性检验。

1.2.本细则参照现行规范JTJ052―2000编制。

2.仪器设备2.1.车辙成型机。

2.2.全自动混合料拌和机。

2.3.试模：300×300×50mm 。

2.4.切割机。

2.5.烘箱装有温度调节器。

2.6.车辙试验机。

2.7.台称、天平或电子秤。

2.8.其它：电炉、煤气炉、沥青熔化锅、拌合铲、标准筛、滤纸、胶布、卡尺、秒表、粉笔、垫土或棉纱等。

3.试验步骤3.1.参照现行规范《JTJ052―2000》（T0703―1993.T0719―1993）。

4.数据处理4.1.从车辙试验自动记录变形曲线上读取45min(t 1)及60min （t 2）的车辙变形d 1及d 2准确至0.01mm 。

当变形过大，在末到60min 变形已达25min 时，测以达到25mm （d 2）时间为t 2，将其前15min 为t 1,此时的变形是为d 1。

4.2.沥青混合料试件的动稳定度按下式计算；211212)(100C C d d N t t DS ⨯⨯-⨯-= 式中：DS ―沥青混合料的动稳定度，次/mm 。

d 1 ―对应于时间t 1的变形量，mm 。

d 2 ―对应于时间t 2的变形量，mm 。

C 1 ―试验机类型修正系数。

C 2 ―试件修正系数。

N ―试验轮往返碾压速度，通常为42次/min 。

5.结果评定5.1.符合设计要求判为合格，否则判为不合格。

6.相关文件6.1.试验报告答理程序。

7.相关记录7.1.《车辙试验原始记录》。
