实验箱使用说明
- 格式:pdf
- 大小:1.19 MB
- 文档页数:22

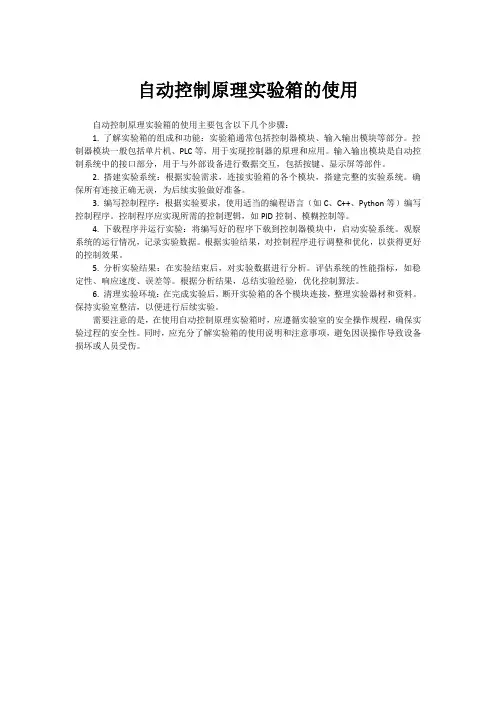

自动控制原理实验箱的使用
自动控制原理实验箱的使用主要包含以下几个步骤:
1. 了解实验箱的组成和功能:实验箱通常包括控制器模块、输入输出模块等部分。
控制器模块一般包括单片机、PLC等,用于实现控制器的原理和应用。
输入输出模块是自动控制系统中的接口部分,用于与外部设备进行数据交互,包括按键、显示屏等部件。
2. 搭建实验系统:根据实验需求,连接实验箱的各个模块,搭建完整的实验系统。
确保所有连接正确无误,为后续实验做好准备。
3. 编写控制程序:根据实验要求,使用适当的编程语言(如C、C++、Python等)编写控制程序。
控制程序应实现所需的控制逻辑,如PID控制、模糊控制等。
4. 下载程序并运行实验:将编写好的程序下载到控制器模块中,启动实验系统。
观察系统的运行情况,记录实验数据。
根据实验结果,对控制程序进行调整和优化,以获得更好的控制效果。
5. 分析实验结果:在实验结束后,对实验数据进行分析。
评估系统的性能指标,如稳定性、响应速度、误差等。
根据分析结果,总结实验经验,优化控制算法。
6. 清理实验环境:在完成实验后,断开实验箱的各个模块连接,整理实验器材和资料。
保持实验室整洁,以便进行后续实验。
需要注意的是,在使用自动控制原理实验箱时,应遵循实验室的安全操作规程,确保实验过程的安全性。
同时,应充分了解实验箱的使用说明和注意事项,避免因误操作导致设备损坏或人员受伤。

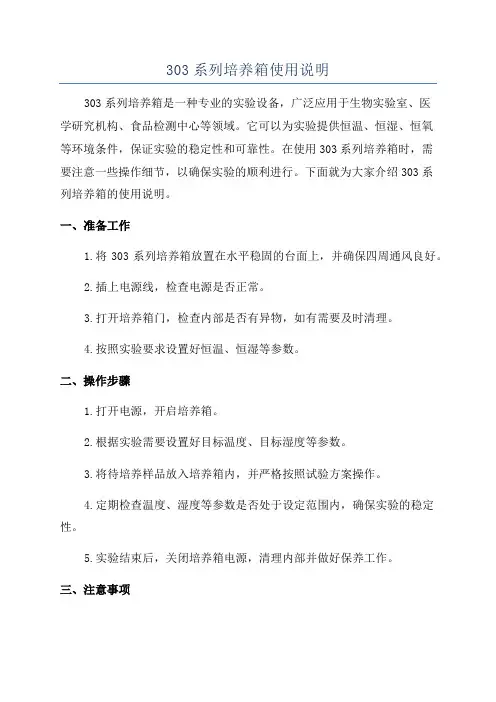

303系列培养箱使用说明303系列培养箱是一种专业的实验设备,广泛应用于生物实验室、医学研究机构、食品检测中心等领域。
它可以为实验提供恒温、恒湿、恒氧等环境条件,保证实验的稳定性和可靠性。
在使用303系列培养箱时,需要注意一些操作细节,以确保实验的顺利进行。
下面就为大家介绍303系列培养箱的使用说明。
一、准备工作1.将303系列培养箱放置在水平稳固的台面上,并确保四周通风良好。
2.插上电源线,检查电源是否正常。
3.打开培养箱门,检查内部是否有异物,如有需要及时清理。
4.按照实验要求设置好恒温、恒湿等参数。
二、操作步骤1.打开电源,开启培养箱。
2.根据实验需要设置好目标温度、目标湿度等参数。
3.将待培养样品放入培养箱内,并严格按照试验方案操作。
4.定期检查温度、湿度等参数是否处于设定范围内,确保实验的稳定性。
5.实验结束后,关闭培养箱电源,清理内部并做好保养工作。
三、注意事项1.严格按照实验要求设置培养箱的参数,避免因参数设置错误导致实验失败。
2.定期清理培养箱的内部,保持干净整洁,避免污染实验样品。
3.避免在培养箱内部放置易燃、易爆物品,以免引发火灾或爆炸事故。
4.使用303系列培养箱时,需经过专业培训或得到相关人员指导,以确保安全操作。
四、保养方法1.定期清洁培养箱内外表面,使用干净软布擦拭。
2.定期清洁培养箱的加热元件、冷却元件等部件,保持其正常工作状态。
3.定期检查培养箱的电源线、插头等部件是否损坏,如有问题及时更换。
4.定期对培养箱进行维护保养,延长使用寿命。
半导体器件实验箱,使用说明书摘要:一、实验箱简介1.半导体器件实验箱的作用2.实验箱的使用对象二、实验箱的组成1.电源模块2.控制模块3.实验模块三、实验箱的使用方法1.准备工作2.连接电源与控制模块3.连接实验模块4.开始实验四、实验箱的维护与保养1.日常维护2.清洁与保养3.注意事项正文:半导体器件实验箱是一种用于教学、研究和生产实践的实验设备,它可以帮助用户学习和掌握半导体器件的基本原理和特性。
本实验箱适用于高校电子工程、通信工程、微电子等相关专业的学生以及从事半导体器件研究、生产、检测等方面的工作人员。
实验箱主要由电源模块、控制模块和实验模块组成。
电源模块为实验提供稳定的直流电压;控制模块负责对实验过程进行控制和数据采集;实验模块则是用户进行实验操作的部分,包括各种半导体器件、连接线和接口等。
使用实验箱进行实验前,需要做好准备工作,包括检查实验箱及所有附件是否完好无损,确保电源、控制模块等设备工作正常。
然后按照实验箱的连接示意图,将电源模块、控制模块与实验模块连接在一起。
连接完毕后,可以开始进行实验操作。
根据实验要求,通过控制模块对电源模块进行调节,对实验模块进行操作,观察实验现象并记录实验数据。
实验过程中应严格遵守实验操作规程,确保实验安全顺利进行。
实验结束后,需要对实验箱进行维护与保养。
日常维护主要包括保持实验箱内外清洁、避免阳光直射、防止雨淋等。
在清洁与保养方面,应定期对实验箱进行擦拭,注意不要使用有机溶剂清洗,以免损坏表面涂层。
此外,还需注意避免在实验箱附近存放易燃、易爆物品,防止意外事故发生。
总之,半导体器件实验箱是一种十分重要的实验设备,掌握其正确使用方法对于学习半导体器件知识具有重要意义。

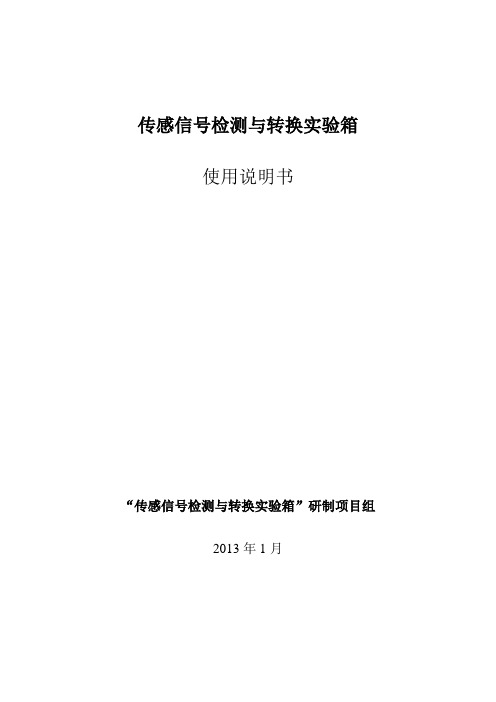

传感信号检测与转换实验箱使用说明书“传感信号检测与转换实验箱”研制项目组2013年1月传感信号检测与转换实验箱使用说明书1、实验箱的组成系统硬件主要由三部分构成:电源模块、传感信号检测转换调理模块、传感信号数字化处理模块。
三个模块各自分立,相互间通过信号线连接。
上位机为PC机。
2、系统电源模块系统电源模块具体由传感信号检测转换调理模块供电电路和传感信号数字化处理模块供电电路两部分构成。
工作原理为交流变直流。
为确保系统用电安全和模拟电路与数字电路两区域的完全的电气隔离,提高系统电路本身的抗电气干扰性能,采用了双绕组输出的单相隔离变压器。
模拟电路模块供电直流稳压电源:±15V,±5V。
数字电路模块供电直流稳压电源;+5V,+3.3V3、传感信号检测转换调理模块传感信号检测转换调理模块电气部分具体包括:霍尔传感器实验模板、电容传感器实验模板、温度传感器实验模板、电涡流传感器实验模板、应变片实验模板、以及三种不同性能与增益信号调理电路模板。
具体布局见图3.1所示。
图3.1传感信号检测转换调理模块布局图3.1应变片实验模板应变片式传感器实验模板如图3.2所示。
图3.2应变片式传感器实验模板实验模板中的R1、R2、R3、R4为金属箔式电阻应变片,没有文字标记的5个电阻符号下面是空的,其中4个组成电桥模型是为实验者组成电桥方便而设,面板上虚线所示电阻为虚设,仅为组桥提供插座。
具体包括:应变片式单臂电桥连接电路、应变片式半桥连接电路、应变片式全桥连接电路。
图中的实线表示电路连接线。
本实验系统中4片金属箔式电阻应变片已安装在平行式悬臂梁上,如图3.3所示。
左上角应变片为R1;右下角为R3;左下角为R4;右上角为R2。
当传感器托盘支点受压时,R1、R3阻值增加,R2、R4阻值减小,可用四位半数显万用进行测量判别。
常态时应变片阻值为350Ω。
加热电阻也已安装在悬臂梁下面,加热丝电阻值为50Ω左右。
电学综合实验箱使用说明北京交通大学理学院国家工科物理教学基地2006.7.1电学实验箱实验箱面版图图1实验箱中接入以下元器件:1、二极管:1N4002,正向压降0.6伏左右。
2、交流变压器:输入220V,输出12V。
3、表头:直流500μA,内阻150Ω左右。
4、滤波电容:470μF,耐压45V。
5、调零电位器:100Ω/3W。
6、分压电位器:1000Ω/3W。
7、电位器:用于R-C、R-L-C,5000Ω/3W。
8、各种电容、电感,参数为0.01μF、0.022μF、0.047μF,8.0mH、1.0mH。
9、琴键开关10、接线板11、电池夹。
12、过流保护器。
仪器说明:1、交流12V由面板红色指示灯两侧插孔接出。
2、四个二极管为分立器件,用于学生组装全桥。
3、滤波电容用于经全桥整流后的直流滤波。
直流指示灯并联在电容两侧。
4、分压电位器用于直流分压,电位器两固定端由分压电位器左、右插孔接出,中心端由分压电位器中插孔接出,电位器旋钮右旋时,电位器左插孔与电位器中插孔间电阻增大。
5、调零电位器用于Ω档调零电阻,电位器两固定端由调零电位器左、右插孔接出,中心端由调零电位器中插孔接出,电位器旋钮右旋时,电位器左插孔与电位器中插孔间电阻增大。
6、电位器用于R-C、R-L-C实验,电位器两固定端由调零电位器左、右插孔接出,中心端由电位器中插孔接出,电位器旋钮右旋时,电位器左插孔与电位器中插孔间电阻增大。
7、各分立电容、电感用于R-C、R-L-C实验。
8、琴键开关用于功能转换。
9、接线板用于接入其它元器件。
10、电池夹用于接入7#/1.5V电池,由两侧+、-插孔引出电源。
本实验箱可做以下实验:(一)组装直流电源:利用仪器内的四个二极管组成全桥整流电路,将交流变压器输出的交流电压整流、滤波,经过分压电位器分压后即可使用。
该电源可用于组装万用表的校验时使用。
也可作为单独实验。
接线图如图2图2(二)万用表组装(直流电流档、直流电压档、交流电压档、电阻档)组装电路如下:图中表头为仪器内表头,R1为仪器内调零电位器,D1、D2为仪器上的二极管(也可另接二极管于接线板上)。
数字电路实验箱使用说明本实验箱可以完成数字电路课程实验,由实验板和保护箱组成。
该实验箱的实验板采用独特的两用板工艺,正面贴膜,印有原理图及符号,反面为印制导线并焊有相应元器件,需要测量及观察的部分装有自锁紧式接插件,使用直观、可靠。
一、技术性能及配置1、电源输入: AC220V 士10 %。
输出: DC 5V/1A、DC 1、25V ~15V/0、2A (两路) 有过载保护及自动恢复功能。
2、信号源单脉冲:为消抖动脉冲,可同时输出正负两个脉冲,前后沿≤20ns ,脉冲宽度≤0、2μs ,脉冲幅值为TTL 电平。
连续脉冲:两组,一组为4 路固定频率的方波。
其频率分别为200KHZ 、100KHz、50KHz、25KHz 。
另一组为: 1Hz~5KHz 连续可调方波,分二档由开关切换,两路输出均为TTL 电平。
3、八组逻辑电平开关:可输出“O”、“1”电平。
置于H时输出为+5V,置于L时输出为0。
4、八位电平显示:由红色LED 及驱动电路组成。
当政逻辑“1”电平送入时LED亮,反之不亮。
5、数码显示:由二位7段LED数码管及二一十进制译码器组成。
6、元件库:由开关、电位器、扬声器、二极管、阻容元件构成, 其参数均在面扳上标明。
7、圆孔型双列直插式集成电路插座: 14脚10只,16只脚3只,20 脚1 只。
二、电路原理本实验箱有电源、信号源、电平指示、电平开关、数码管等部分组成。
相应电路及器件在面板背面的印制电路板上。
三、使用方法1、将标有220V的电源插入市电插座,接通开关,面板指示灯亮,表示实验箱电源正常工作。
2、连接线:实验箱面板上的插孔应使用专用的连接线,该连接线插头可叠插使用,顺时针向下旋转即锁紧,逆时针向下旋转即可松开。
拔出时不要直接拉导线。
3、面板上IC插座均未接电源,实验时应按插入IC的引脚接好相应的电源线才能正常工作。
4、IC插入插座前应调整好双列引线间距,仔细对准插座后均匀压入,拔出时需用螺丝刀从旁边轻轻翘起。
高低温交变湿热试验箱操作说明书高低温交变湿热试验箱使用XXX说XXX书环科仪器前言感谢您购买本公司高性能的高低温交变湿热试验箱。
为使您从速掌握本试验箱的正确操作方法,本说明书中详细叙述了安装方法、使用方法、日常维护保养,请充分利用本说明书,谨记注意事项,避免因人为操作不当造成故障,以更久地保持本试验箱的性能。
开机前,请务必阅读本说明书的有关内容。
本公司各类产品均经过严格的品质检验才出厂,您可放心使用,若发现任何困难或问题,请与本公司联系。
环科仪器35℃湿度(%RH)11 2 3 4 5 6温度(℃)78859155%45%38%98%环科仪器一、使用注意事项1、于操作当中,除非有绝对需要,请不要打开箱门,否则可能导致以下不良后果:⑴.高温湿气冲出箱外,非常危险。
⑵.箱门外仍保持高温,易造成烫伤。
⑶.高温空气可能触发火灾报警,产生误动作。
2、请注意本机确实安全接地,以免产生静电感应。
3、避免在3分钟内连续开闭设备。
4、假如箱内放置发热试料时,试料电源掌握请使用外加电源,不要直接使用本电机源。
5、电路断路器,超温保护器,供给本机测试品以及操作者的平安保护,故请定期检查。
6、绝对禁止实验爆炸性、可燃性及高侵蚀性物质。
7、请祥阅本机说明书后方可操作本机。
环科仪器二、操作须知本实验箱绝对不克不及用于对下列物体或含有这些物体的实验:(一)、爆炸物:1、硝化甘醇(乙二醇二硝酸酯)、硝化甘油(丙二醇三硝酸酯)、硝化纤维素及其它爆炸性的硝酸酯类。
2、三硝基苯、三硝基甲苯、三硝基苯酚(苦味酸)及别的爆炸性的硝基化合物。
3、过乙酸、甲基乙基甲酮过氧化物、过氧化苯甲酰以及其它有机过氧化物。
(二)、可燃物:1、自燃物:金属:“锂”、“钾”、“钠”、黄磷、硫化磷、红磷。
赛璐璐类:碳化钙(电石)、磷化石灰、镁粉、铝粉、亚硫酸氢钠。
2、氧化物性质类:(1)氯酸钾、氯酸钠、氯酸铵以及其它的氯酸盐类。
(2)过氧酸钾、过氧酸钠、过氧酸锭以及其它的过氧酸盐类。
教育行业实验箱使用说明书一、产品概述教育行业实验箱是针对学校实验室教学需求设计的一款实验器材箱。
它结合了实验教学的具体要求,提供了一站式解决方案,包括实验仪器、试剂、配件等。
本说明书将详细介绍实验箱的使用方法和注意事项。
二、使用前准备1. 确保实验箱完好无损,并检查是否有损坏或缺失零件。
2. 检查是否已经购买了所需的试剂和实验仪器。
3. 了解实验的目的、步骤和要求,做好相关的预备知识。
三、实验箱的组装与调试1. 打开实验箱,按照内部标示将各个仪器、试剂和配件摆放整齐。
2. 检查各个仪器是否正确连接,如有需要,根据使用手册进行组装和调试。
3. 保证所有仪器和配件都牢固稳定,确保实验过程中的安全性。
四、实验操作步骤1. 根据实验教材或指导书,仔细阅读实验步骤,并按照要求进行。
2. 注意在实验过程中的安全事项,佩戴好实验室必要的个人防护用品。
3. 操作前先检查仪器和试剂是否处于良好状态,如有损坏或异常现象,应及时更换或修复。
4. 按照实验步骤逐步进行,注意记录实验数据和结果。
5. 操作完毕后,确保将仪器和配件归位整齐。
五、实验后的处理1. 根据实验要求,对实验产生的废弃物和化学试剂进行妥当处理,遵循环保规定。
2. 清洗使用的仪器和配件,确保下次使用前的清洁性和可靠性。
3. 整理实验箱,检查是否有遗漏或损坏的零件,如有需要,及时补充或更换。
六、注意事项1. 在使用实验箱前,请务必认真阅读本使用说明书,按照要求进行操作。
2. 遵守实验室安全规定,佩戴好相应的防护用具。
3. 使用前检查所有仪器和试剂的状态,如有破损或异常现象,请及时更换或修复。
4. 在实验过程中,注意操作细节,严禁盲目放大操作或超出实验要求的范围。
5. 注意实验数据和结果的记录,保证实验结果的准确性和可靠性。
6. 实验结束后,保持实验箱和仪器的干净整洁,妥善存放和保管。
七、维护与保养1. 定期检查实验箱的整体状况,如有损坏或老化的零件,请及时更换。
技术I高低温试验箱操作流程
1、先把试验样品放在高低温试验箱的样品架上,关好门,将水
箱的水加至水箱高度的四分之三;
2、插好电源,合上电控柜里的断路器,打开控制面板的电源开关;
3、进入监视画面显示温度、湿度的当前值和设定值;
4、如需定时设定,可开启预约设定,点击控制器上的时间和预约界面,“预约时间”必须“大于”“当前时间”方能开启预约;
5、低温试验,先设定好需要的温度或温湿度,点击运行;
6、运行中可打开照明灯,方便查看高低温试验箱内的产品;
7、试验完成后,关闭电源和断路器;
8、打开高低温试验箱箱门,取出样品;
9、把箱体和水箱清洗干净;
10、日常注意:机器安装设置时注意不要让灰尘、线头、铁屑或其他杂物进入,否则可能会发生机器故障,损坏机器部件;
11、接线必须正确,一定要进行接地。
不接地可能导致触电、错误动作事故、显示不正常或测量有较大误差等问题;
12、定期检查高低温试验箱内部固定架或是螺丝,请不要在松动的情况下使用;
13、在设备运转时,试验箱盖板应盖上以防非专业人员触碰导致事故发生;
14、设备在运转中,进行修改设定、信号输出、启动、停止等操
作之前,应充分地考虑安全性,错误的操作会使工作设备损坏或发生故
障;
15、设备内部零件有一定的寿命期限,为了持续安全地使用高低温试验箱,请使用者定期进行保养和维护。
以上是高低温试验箱简单的一个操作步骤,如果用户想要具体了解产品属性的,可联系斯派克服务专员,来沟通具体细节方案。

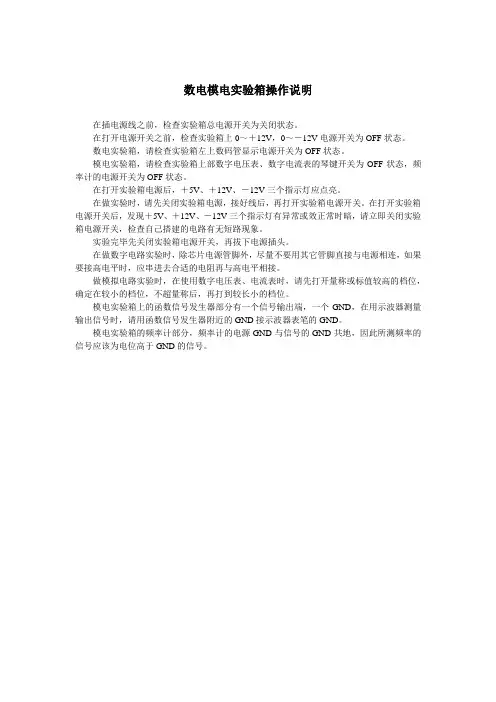

数电模电实验箱操作说明
在插电源线之前,检查实验箱总电源开关为关闭状态。
在打开电源开关之前,检查实验箱上0~+12V,0~-12V电源开关为OFF状态。
数电实验箱,请检查实验箱左上数码管显示电源开关为OFF状态。
模电实验箱,请检查实验箱上部数字电压表、数字电流表的琴键开关为OFF状态,频率计的电源开关为OFF状态。
在打开实验箱电源后,+5V、+12V、-12V三个指示灯应点亮。
在做实验时,请先关闭实验箱电源,接好线后,再打开实验箱电源开关。
在打开实验箱电源开关后,发现+5V、+12V、-12V三个指示灯有异常或效正常时暗,请立即关闭实验箱电源开关,检查自己搭建的电路有无短路现象。
实验完毕先关闭实验箱电源开关,再拔下电源插头。
在做数字电路实验时,除芯片电源管脚外,尽量不要用其它管脚直接与电源相连,如果要接高电平时,应串进去合适的电阻再与高电平相接。
做模拟电路实验时,在使用数字电压表、电流表时,请先打开量称或标值较高的档位,确定在较小的档位,不超量称后,再打到较长小的档位。
模电实验箱上的函数信号发生器部分有一个信号输出端,一个GND,在用示波器测量输出信号时,请用函数信号发生器附近的GND接示波器表笔的GND。
模电实验箱的频率计部分,频率计的电源GND与信号的GND共地,因此所测频率的信号应该为电位高于GND的信号。
