盐水喷雾试验机说明书STANDARD SALF SPRAY TESTER ==========================盐水喷雾试验机说明书STANDARD SALF SPRAY TESTER==========================目录----------------------------一、序文. . . . . . . . . 1 页二、规格. . . . . . . . . 2 页三、说明. . . . . . . . . 3 页四、安装. . . . . . . . . 8 页五、操作使用. . . . . . . . . 10 页六、保养. . . . . . . . . 13 页七、故障排除. . . . . . . . . 14 页八、试验报告. . . . . . . . . 15 页九、线路配置. . . . . . . . . 16 页十、试验方法. . . . . . . . . 17 页十一相关符号. . . . . . . . . 24 页一、序文=================盐水喷雾试验机是专门测验金属表面经过防锈及各式表面处理后最基本之耐腐蚀试验，适用于电子零件及组件、建筑材料、汽车工业、涂料工业有关电镀、阳极酸化皮膜，及表面涂装之抗腐蚀的设备。
本使用说明书，记述本试验机之结构、安装事项、使用方法、日常保养及故障排除等，为保持本试验机正常运转，发挥其最高使用功能，达到其精确的测验性能。
本试验机符合各种国家及国际标准之规定，如：ASTM、BS、CNS、JIS、 DIN、Fed.Test 、IEC、ISO、MIL-std、NF。
===============一、型号：ST－BZ－7（专利号码：11887，32416）二、试验槽尺寸：内部尺寸：900＊600＊500mm(W*H*D)有效内容积：270公升三、盐水溶液： A.盐水桶：20公升B.储存桶：2公升四、试片: A、标准试验片尺寸： 150*70mm（H＊W）；B、15度可放48片，30度可放30片；五、试验条件 A、适用规格—— NSS （中性盐水喷雾试验）ACSS（醋酸盐水喷雾试验）CASS（醋酸铜盐水喷雾试验）B、试验温度：a) NSS、ACSS 试验室为：35℃±1℃饱和空气桶为：47℃±1℃b) CASS 试验室为：50℃±1℃饱和空气桶为：63℃±1℃c) 试验压力1kgf/cm²±0.1 kgf/cm²d) 收集量每小时1cc至2cc/80 cm²六、最大耗电量： 220电压、单相、2K瓦特七、有关规格： ASTM –B–117，B–368，D–380BS –1224，3900CNS –C–6014，H–2040，H–2041，Z–8026DIN –40046，50021，53167，58390，70040Fed. Test –151a/811，141a/6061ISO –1456，3768，3770JIS –D–0201，D–0205，H–8681，K–5400，Z–3MIL.Std. –202E–101D，810C–509，750B–1041，1046833–1009=================1、试验槽2、透明压克力顶盖3、顶盖把手4、品质保证商标5、干湿球温度计6、喷雾收集器及保护盖7、可调式脚架8、顶盖支架9、喷雾塔10、盐水供应桶11、饱和空气桶入水阀12、试验槽安全温度控制器13、控制仪表及透明护盖14、喷雾除雾选择开关15、电源总开关16、第二段压力微调器17、第二段压力表23247692101130162021222615614121332423893025222120191811302122191829282718．饱和空气桶 19．水位计20．第一段调压滤水器 及供气入口 21．温度测温棒 22．饱和空气桶加热器23．盐雾排气管 24．盐水排水口及开关 25．试验室加热器 26．电器控制箱 27．饱和空气桶进水口 28．空气逆止阀 29．排气阀30．饱和空气桶排水阀 31．盐水溶液供水阀Ⅱ. 喷雾塔各部名称：======================== 32．喷雾量调整器33．调整器固定螺丝34．喷雾塔35．专利喷雾器36．喷雾器空气孔37．盐水溶液进水口38．盐水储存桶固定盖39．过滤器40．盐水储存桶进水口41．盐水储存桶自动水位控制器42．盐水储存桶Ⅲ. 电器控制盘各部名称==================== 43．试验槽温度控制器44．过热警示灯45．时间控制器46．警报开关及指示灯47．试验槽温控开关及指示灯48．时间控制开关及指示灯49．饱和空气桶温控开关及指示灯50．控制电源开关及指示灯51，饱和空气桶温度控制器52．低水位警示灯53．运转指示灯54．停止指示灯55．运转时间积时器56．试验槽低水位警示灯57．温度显示值58．温度设定值59．加热指示灯60．警报指示灯61．设定键62．加减及控制器操作键63．点灭消减指示灯64．时间消减数目指示65．试验时间设定键66．时间单位选择键IV试验室内部各部名称==================== 67．雾气隔绝水槽68 塑料制试片固定架及试片支架棒69．喷雾收集器70．湿球供应水槽71．隔绝水槽排水孔72．自动除雾系统73．试验槽加热器保护盖四、安装================Ⅰ.安装注意事项：安装时应遵照下列规定外，并遵守当地政府法令规定办理。
JK-60型盐雾试验机使用说明书天津市精科联产品说明：JK-60盐雾腐蚀试验箱乃针对各种材质之表面处理，包含五金电镀，五金，电子零部件，化工涂料，烤漆，汽车，摩托车，五金洁具，螺丝，弹簧，磁性材料，有机及无机皮膜，阳极处理，防锈油等行业的质量检测，测试其制品之耐蚀性。
JK-60:内型尺寸:W×D×H600×450×400mm外箱尺寸:W×D×H1075×630×1185mm一.技术参数：1.温度范围：RT+10℃~55℃2.湿度范围：≥93%R.H3.温度均匀度：±2℃4.温度波动度：±0.5℃5.雾沉降量：1～2ml/80c㎡6.喷雾方式：连续/周期任选7.试验方法：中性盐雾试验（NSS试验）、醋酸盐雾试验（ASS试验）、盐雾试验（SS试验）铜加速醋酸盐雾试验（CASS试验）等盐雾试验方法；8.试样架：试样架可满足15℃~３０℃倾斜试验（两层）；9.空气压缩机型号：V-0.013/12.5（客户自配）排气压力：1.25M容积流量：0.13m3/min二.箱体制作材料：1.盐雾试验箱整体为进口PVC增强硬质塑料板，表面光洁平整，并耐老化、耐腐蚀；摒弃玻璃钢材质应时间而产生表面退色纤维化.全塑结构盐雾试验箱更能满足长期强酸、强盐雾试验尔不产生任何损伤。
2.箱盖为全透明进口耐冲击板材制造,便于试验时观测试验样品受试状况.箱盖与箱体采用水密封，从而防止盐雾外泄；三.加热系统：1.箱体内试验温度为水套式加热加湿，加热器件采用国外先进的钛合金护管，内置镍铬合金远红外发热芯体。
升温快，温度分布均匀；且比起玻璃钢箱体夹套式加热功耗节省约二分之一。
四.执行标准：本产品满足GB2423.17《电工电子产品基本规程试验Ka》，盐雾试验方法及GB10587、GJB150、DIN50021持续盐雾等及国际标准；我公司试验箱已通过国家环境试验设备检测中心检测合格。
盐雾试验箱操作说明书本系列盐雾腐蚀试验箱适用于对电子器件、产品零部件、金属材料的防护层等工业产品进行加速盐雾腐蚀试验，迅速方便地重现喷涂与未处理过的金属表面的腐蚀过程。
可按GB10587-89、GB2423.17-93《电工电子产品基本环境试验规程Kα：盐雾试验方法》以及等效的IEC、MIL、DIN、ASTM等相关标准进行各种盐雾腐蚀试验。
一、试验室外部结构1、计量筒：收集每次试验的喷雾量，每次50ml为最高刻度。
2、隔绝水槽：利用水密封箱盖，避免盐雾外泄。
3、饱和空气桶：置于控制箱底部，采用SUS＃304不锈钢板制成，起到过滤、加温、加湿的作用，使净化空气达到饱和温度和湿度后至喷嘴喷雾。
4、试验箱盖：屋顶式斜角106度透视盖，可清晰观察到室内试验状况，美观大方。
5、调压阀：手动调节进气压力及喷雾压力。
进气压力控制在0.4mPa；喷雾压力控制在0.07-0.17mPa 。
（上述压力已在出厂前调整好，一般情况下用户勿需再调节）6、压力表：压力表指针所显示的压力是空气饱和空气桶传达喷嘴喷雾时的压力。
7、排雾管：直径40的PVC硬塑料管，设备工作时泻出由喷雾造成的压力，以及箱体内多余的水也由此溢出。
8、入水口：补充盐水及饱和桶用水。
二、控制系统1、试验室温度控制器：控制试验室温度，依标准设定温度。
2、饱和空气桶温度控制器：控制饱和空气桶温度。
3、计时器：可调式0.1-999hr，可任意设定试验所需时间，到达设定时间即自动停机，附自动归零装置。
4、加热水槽超温保护器：保护加热水槽的水温，控制器是配合试验室的温度来进行控制，（如试验机四周环境温度变化差异过大时，须配合调整）设定温度为55℃。
位于控制箱内。
5、饱和空气桶超温保护器：饱和空气桶温度控制，温度安全设定值比实际温度高5℃。
（位于控制箱内）6、电源开关：照光翘板式，控制全机总电源。
7、运转开关：照光翘板式，控制试验室加热槽及饱和空气桶加热系统。
8、连续开关：照光翘板式，控制试验室内喷雾系统。
、八前首先，感谢贵单位对本公司YWX/Q- 系列盐雾腐蚀试验箱的厚爱，以及对本公司事业的大力支持！市场的竞争，产品质量的要求，推动了环境研究的发展，反过来环境研究的进步，又促进材料产品质量的提高。
可喜的是，我国企业界已认识到：产品的环境适应性试验，是产品质量考核的一个重要手段，环境试验结果的反馈，是提高产品质量的重要依据——事实上，环境试验考核产品质量，已成为现代企业一个必备的程序。
在环境适应性试验设备的研究和开发方面，我们遵循客观规律，以严格的标准，精心制作。
从而保证了设备的精确性、可靠性和实用性。
为使贵单位能够迅速了解和正确使用本系列设备，我们精心编制这册使用说明书。
在贵单位启用本系列设备时，请充分阅读，并务必遵循说明书中所列安全注意事项和操作方法，以防止本系列设备的损坏，保证使用的安全和试验的质量。
一、产品概述1、盐雾试验箱，可以模拟海洋及自然环境中自由沉降的盐雾空气，或则模拟汗水等工作环境。
这种试验适合于有较强抗腐蚀作用的多层组合镀层，例如铜镍铬镀层或多层镍镀层等方面。
2、本系列产品适用于下列试验A :中性盐雾试验（NSS）B :醋酸盐雾试验（ASS）C :铜盐加速乙酸盐雾试验（CASS）（环境温度10-35C，气压86-106Kpa条件下）1、型号：YWX/Q-7502、工作室尺寸（mm ）: 740X1100）500 （长瀝湛）3、温度范围：35〜55C4、温度波动度：±）5C5、温度均匀度：i2C6、盐雾沉降量：1〜2ml/80cm2h7、喷雾方式：塔式喷雾方式8、工作方式：连续或周期喷雾任选1、内外壳为玻璃钢一次性模压成型，耐腐蚀、耐震、耐清洗，绝无泄露现象；2、箱盖采用透明有机玻璃制作，美观大方，方便观察使用；3、喷雾监测：采用双集雾漏斗收集盐雾沉降，能客观反映箱内喷雾均匀性；4、采用水密封结构，完全杜绝盐雾溢出，箱内所有管路均采用高级硅胶管，耐压及耐腐蚀性能优越；5、独特的铰链及箱盖支撑结构，使得箱盖开启轻松自如。

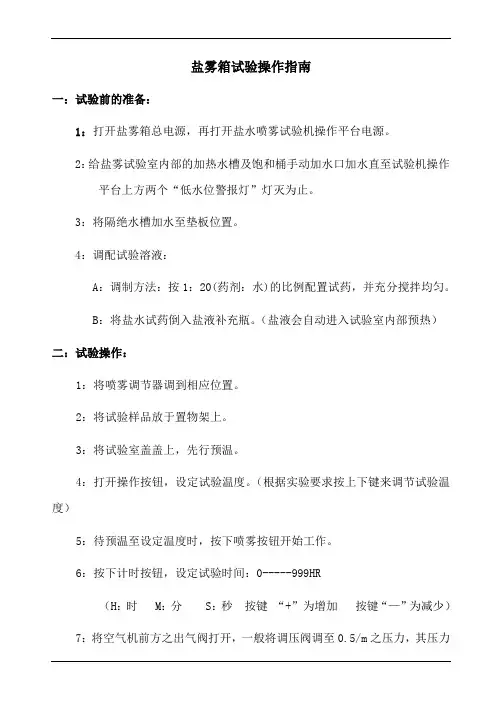

盐雾箱试验操作指南
一：试验前的准备：
1：打开盐雾箱总电源，再打开盐水喷雾试验机操作平台电源。
2：给盐雾试验室内部的加热水槽及饱和桶手动加水口加水直至试验机操作平台上方两个“低水位警报灯”灯灭为止。
3：将隔绝水槽加水至垫板位置。
4：调配试验溶液：
A：调制方法：按1：20(药剂：水)的比例配置试药，并充分搅拌均匀。
B：将盐水试药倒入盐液补充瓶。
（盐液会自动进入试验室内部预热）二：试验操作：
1：将喷雾调节器调到相应位置。
2：将试验样品放于置物架上。
3：将试验室盖盖上，先行预温。
4：打开操作按钮，设定试验温度。
（根据实验要求按上下键来调节试验温度）
5：待预温至设定温度时，按下喷雾按钮开始工作。
6：按下计时按钮，设定试验时间：0-----999HR
（H：时 M：分 S：秒按键“+”为增加按键“—”为减少）7：将空气机前方之出气阀打开，一般将调压阀调至0.5/m之压力，其压力
可根据计量桶内的喷雾量来调节喷雾的大小，由压力表得之，顺时针
增加，逆时针减少。
8：试验完毕，依相反顺序关闭电源。
三：注意事项：
1：每次试验前需向饱和桶内加5公升过滤自来水（或纯水）。
2：试验期间如超过1个月，请将加热水槽内的水更换。
3：试验用之盐液如超过一星期未使用，请勿再使用，以免影响试验样品。
4：如离下次试验时间间隔较长，请于此次试验完毕，清洗试验室内部，并将加热水槽内的水排放。
5:试验过程中，试验使用温度不要超过试验标准范围，以免试验品过热而变形。
盐雾试验箱使用方法操作方法：
1、将盐雾试验箱的内部零件：塔式喷雾装置、漏斗、圆棒、V型样品架等装好。
2、接上气源，电源接通后，打开电源开关。
3、在压力桶及箱体内加水，两个低水位灯灭掉后停止加水，密封槽处加水密封。
4、将纯净水与氯化钠盐以1:20的比例配好。
将配好的溶液倒入试药入口处(低盐水的灯灭掉即可)。
5、所有灯灭掉后我们可以打开操作、喷雾、计时开关，试验结束后方可打开除雾开关。
注意事项：
1、定期清洗保养盐雾试验箱压力桶、盐水箱、喷嘴。
2、氯化钠溶液请勿从压力桶手动加水出倒入，先将调溶液量筒清洗干净再往内加蒸馏水。
3、试验时请勿将后面排气管堵塞，以免箱体内压力过大让箱体变形。
4、易燃易爆物品请勿放入箱内。
5、盐雾试验箱后面压力表是2公斤，前面是1公斤。
、
设备运行：
1、设备运行时：保障电源、水源、气源正常；
2、设备运行时：压力桶之温度须保持在47±1℃，盐水桶之温度在35±1℃；
3、设备运行时：试验室的相对湿度须保持在85%以上；
4、设备运行时：喷雾液量以整个时间计算，在采取容器上，应每小时平均可收集1.0至2.0ml 之盐水溶液，喷雾液至少应收集16小时，以其平均值表求喷雾量.。
精密型盐雾试验机操作说明书使用仪器前，请详细阅读此说明书前言感谢贵司选择了本公司的产品，本公司不仅给贵司提供质量优良的产品，而且将提供可靠的售后服务。
本操作手册详细介绍此仪器之设计原理、依据标准、构造、操作规范、校正、保养、可能故障的情形及排除方法、电气图等内容。
在本操作手册中如有提及之“试验规定”、”标准”时均只作参考用，如贵司觉得有异议请自行阅览相关标准或资料。
目录一、操作方法（及整机细节示意图）二、盐雾机试验标准（中国标准）三、概述四、技术规格五、安装说明六、实验方式七、附件清单八、产品保修卡九、质量保证书十、性能测试报告壹：盐雾试验机操作方法一．插上电源。
如：图三所示(7电源220V)二．打开电源开关。
如：图一所示(1开关打开);三个水位灯亮。
如：图一所示（7为实验室低水位，9为低盐水，10为压力桶低水位），实验室和压力桶可以自动进水；如：图三所示（8自动进水入口），接上水源既可。
手动加水更会方便，实验室打开图二所示（5透明盖倒入纯净水），加到如图一所示（7低水位灯不亮）既可。
压力桶打开图二所示（10压力桶手动加水处下红色阀门打直倒入纯净水），加到如图一所示（10低水位灯不亮开关时压力桶水浮动引起工作不正常打横关上阀门，注：每天上下班前加三到五示（10红色阀门）喷水，加好后关上阀门打开喷雾开关。
低盐水是需要自己配置，5%的比例配置方法用5000ML桶加纯净水到4750ML处倒入250克氯化纳用棒搅匀均可倒入如：图二所示（6试药入口），注：盐水从试药入口倒入会流入实验室里小箱里，实际上试药入口是给你一个储存盐水的量。
盖子盖上加自来水密封三．三个水位灯全部不亮时打开图一所示（2操作开关），图一所示（12和13温度显示器亮）绿色为实际温度，红色为设定温度（温度都设好实验室为35度，压力桶为47度），升温需要30分钟左右。
四．接上气源如图三所示（4压缩空气进气处）接8MM气管插入压力表显示两公斤，调法为调压阀顶瑞拉起顺时针是增大；逆时针是减少。
盐雾腐蚀试验箱操作说明
第一步、将电源线及空压机电源、空压管连接至盐雾试验箱机台后方。
第二步、将入水管接至入水口，由于盐雾试验箱目前采用自动加水设计，故须接入水管。
第三步、按标示接通排水管及排气管。
第四步、将隔绝水槽加水至垫板位置。
第五步、调配盐雾试验溶液。
第六步、将盐水倒入盐液补充瓶，即自动充填盐水进入试验室内预热槽，使氯化钠溶液流至盐水预热槽。
第七步、湿球杯加水，将湿球温度覆着沙布末端置于湿球杯内。
第八步、放置试片或试样于置物架上。
试样摆设角度依产品试验所需标准规定。
第九步、设定试验温度：
依所需标准设定（按键“ -”为减少，按键“+”为增加）。
试验室温度35℃饱和空气温桶温度47℃
第十步、设定试验时间：0-999HR
（H：时M：分S：秒按键“+”为增加按键“-”为减少）
第十一步、按下操作电源按键，先行预温，到达至设定温度。
此时要将试验箱上盖盖上并小心轻放以免破损。
第十二步、按下喷雾按键
1、将空压机前方之出气门打开，压力调整为2Kg/cm2一次压力。
2、将调压阀调至1Kg/cm2之压力，其压力可由压力表得之（顺时针增加、逆时针减少）二次压力。
第十三步、按下计时键，依所设定时间之计时。
第十四步、试验完毕，依顺序将门关闭。
武汉尚测试验设备有限公司。
盐雾试验箱说明书1. 简介盐雾试验箱是一种广泛应用于工业实验室和质量检测部门的测试仪器。
它主要用于模拟海洋环境中的盐雾腐蚀，以评估材料和设备的耐腐蚀性能。
本说明书将介绍盐雾试验箱的工作原理、使用方法和注意事项。
2. 工作原理盐雾试验箱通过电解盐溶液产生的盐雾雾化喷洒到待测试样品上，使其暴露在高浓度盐雾环境中。
其工作原理如下：•水箱：盐雾试验箱内设有一个水箱用于存储盐溶液。
盐溶液通过循环系统被喷洒到样品上，产生盐雾。
•加热器：通过加热器加热水箱中的盐溶液，以保持盐溶液的适宜温度。
•压缩空气系统：用于生成盐雾的压缩空气，通过喷嘴将盐雾雾化喷洒到样品上。
•控制系统：盐雾试验箱设有一套智能控制系统，可调整喷洒时间、喷洒周期和温度等参数。
3. 使用方法3.1 准备工作在使用盐雾试验箱之前，需要进行以下准备工作：1.检查盐雾试验箱是否正常运行，确保加热器、压缩空气系统和控制系统都处于良好工作状态。
2.清洁试验箱内部，确保没有杂质和残留物。
3.2 样品准备在进行盐雾试验之前，需要准备待测试的样品。
通常需要按照标准要求对样品进行处理，例如表面处理和防腐涂层等。
3.3 设置参数根据测试要求，设置控制系统中的参数，例如喷雾时间、喷雾周期和温度等。
3.4 放置样品将经过处理的样品放置到试验箱内，并确保样品没有相互接触，以免相互产生影响。
3.5 开始测试关闭试验箱门后，启动控制系统，盐雾试验箱将开始工作。
待测试时间结束后，停止试验箱并关掉电源。
4. 注意事项在使用盐雾试验箱进行测试时，需要注意以下事项：•使用过程中应定期检查设备是否正常工作，特别是加热器、压缩空气系统和控制系统等。
•操作过程中应戴好防护手套和眼镜，避免盐雾对人体造成伤害。
•操作时应注意安全，避免发生漏电和触电等事故。
•定期清洗和维护试验箱，以保持设备的正常工作状态。
•在测试结果分析时，需要综合考虑盐雾试验箱的测试条件和样品特性，进行准确的判断。
5. 维护与保养为了确保盐雾试验箱的正常工作并延长其使用寿命，需要进行定期的维护与保养工作。

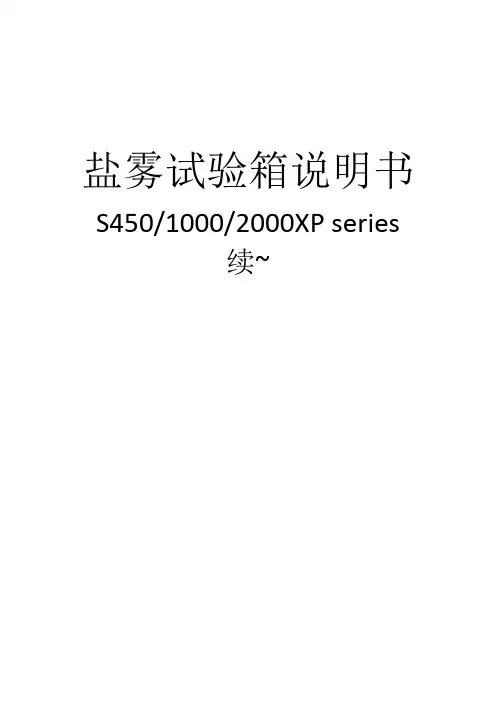

盐雾试验箱说明书S450/1000/2000XP series续~1、设置斜坡点击“Set Ramping”按钮，进入以下界面：斜坡ON 界面点击“RAMPING ON/OFF”按钮，将会启用/禁用设备内斜坡设置的主要程序；如果斜坡设置为ON，当主程序在运行，任何从一个程序步骤到另一个程序步骤对于温/湿度的设值改变，在整个程序步骤时间内将发生线性变化，即，温/湿度值将斜坡到新的设定值；如果斜坡设置为OFF，当主程序在运行，任何从一个程序步骤到另一个程序步骤对于温/湿度的设值改变，盐雾试验箱在能力允许的情况下，在程序步骤时间内将会尽可能快地达到新的设定值；注意：如果任何程序步骤的变化是要求按线性时间的推移发生，斜坡必须设置为ON，如果所有的程序步骤的变化需要尽快，尽可能地发生，斜坡应设置为“OFF”，因为这将简化编程和最大限度地发挥每个程序步骤功能。
2、电源故障恢复点击“Power Fail Recover”按钮，将会进入以下两个界面其中之一，这将取决于试验箱预先设置：电源故障恢复界面如果电源故障模式设置为“POWER FAIL RECOVER”，如上图所示，若在试验箱运行过程中电源发生中断，一旦重新恢复供电，试验箱将会自动运行断电前的正在运行程序；电源故障停止界面如果电源故障模式设置为“POWER FAIL STOP”，如上图所示，若在试验箱运行过程中，电源发生中断，一旦重新恢复供电，试验箱将会自动停止断电前在运行的程序；按照要求，点击上面的按钮对电源故障模式在“POWER FAIL RECOVER”与“POWER FAIL STOP”之间进行转换；3、单个程序一个单一的程序是运行一个程序时间内单一的某个功能的，如，盐雾、冷凝湿度、空气冲洗、在一个单稳态的温度。
多达5个单一程序，每个程序由一个可存储的步骤组成。
点击“Single Program”按钮，进入以下三个界面：编辑界面单个程序编辑界面，由点“Editor”按钮进入；预览界面单个程序预览界面，由点击“View”按钮进入；删除界面单个程序删除界面，由点击“Del”按钮进入；这些界面列出5个单一的程序，点击程序的“编号（或程序名）”，对它进行编辑/预览/删除操作，点击后，被选程序将会闪烁，已确认其被选中；4、编辑程序在任何程序中编辑页面中，点击“Open”进入以下界面：菜单标题编辑界面点击“Edit Title”按钮，进入以下界面：用户可以点击字母和数字按钮，对程序进行含空格在内多达16个字母命名；在“Edit Title ”界面点击“Enter ”按钮，或在前一界面点击“Title OK ”按钮，进入以下界面：4.1、步骤数一个步骤是程序的一个最小的可编程部分，一个主程序可以多达15个步骤组成，一个单一程序只有一步，所有的程序都由步骤1开始。

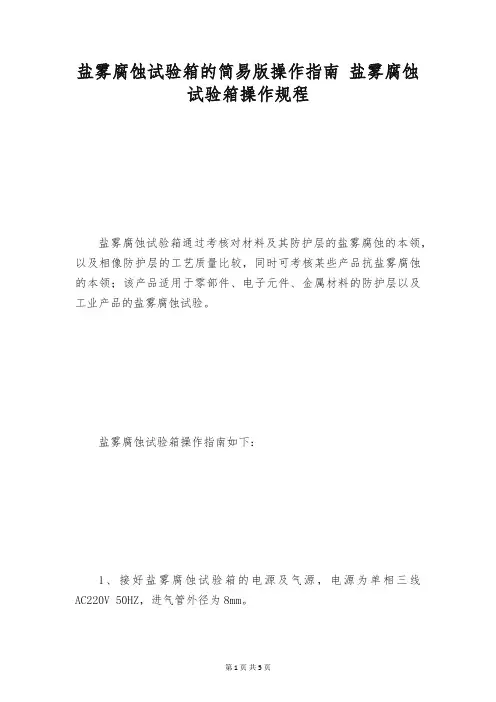

盐雾腐蚀试验箱的简易版操作指南盐雾腐蚀试验箱操作规程盐雾腐蚀试验箱通过考核对材料及其防护层的盐雾腐蚀的本领，以及相像防护层的工艺质量比较，同时可考核某些产品抗盐雾腐蚀的本领；该产品适用于零部件、电子元件、金属材料的防护层以及工业产品的盐雾腐蚀试验。
盐雾腐蚀试验箱操作指南如下：1、接好盐雾腐蚀试验箱的电源及气源，电源为单相三线AC220V 50HZ，进气管外径为8mm。
2、打电盐雾腐蚀试验箱电源开关，按设置键进行参数设定。
NSS试验时，试验室温度为35℃，饱和桶温度为47℃。
AASS及CASS试验时，试验室温度为50℃，饱和桶温度为63℃。
连续盐雾试验时须将总试验时间及喷雾时间设为一致，恒温计时设为0、间断式盐雾试验时，总计时上设定为总试验时长，喷雾计时及恒温计时上设定好喷雾及停喷周期时长。
3、按下运行键，如设备水位不足，报警指示灯会点亮并伴有蜂鸣报警。
水位未补足前，设备无输出。
以防电热器干烧而损坏设备。
4、同时按下除雾及确定按键，可设定时间模式，如S、M、H。
每按一次，时间模式更改一次，依据指示灯显示情况可清楚了解目前时间模式。
5、试验中如须查看产品腐蚀情形，可先按下除雾键，设备开始除雾。
查看完成后，再次按下除雾键，设备再转为喷雾状态。
6、当水位报警deng熄灭后，按下计时键，设备进行升温待机中，温度达到设定值后，设备自动喷雾，当时间运行完毕，设备自动停机并除雾。
或直接按下喷雾，进行喷雾强制运行。
喷雾开始后时间同时运行。
盐雾腐蚀试验箱的使用须知盐雾腐蚀试验箱是目前较普遍用来检验涂层耐腐蚀性能的一种方法。
它被认为是评定与海洋气氛有紧密关系的材料的有关性质的比较有效方法，由于它可以模拟由湿度或温度，或者由两者共同引起的某些加速作用的基本条件。
很多特种涂料（钢结构防腐蚀涂料/船舶涂料/汽车涂料和一些重工业用涂料）在订立相应的标按时都明确规定了必需通过多少小时的耐盐雾测。
盐雾腐蚀试验箱使用须知：1、每次试验结束后，应打开油水分别器开关，将油污积水放净，并擦拭干净。
武汉尚测试验设备有限公司盐雾腐蚀试验箱使用说明书武汉尚测试验设备有限公司前言除机器因人为操作不当而产生故障，正确的保养方法可延长机器寿命。
本公司各类产品均经过严格的品管检验才出厂，您可安心使用，若有任何困难或问题，请与代理商联系或直接通知本公司。
一、操作须知本试验室绝对不能用于对下列物体或含有这些物体的试验：A、爆炸物：1、硝化甘醇（乙二醇二硝酸酯）、硝化甘油（丙二醇三硝酸酯）、硝化纤维素及其它爆炸性的硝酸酯类。
2、三硝基苯、三硝基甲苯、三硝基苯酚（苦味酸）及其它爆炸性的硝基化合物。
3、过乙酸、甲基乙基甲酮过氧化物、过氧化苯甲酰以及其它有机过氧化物。
B、可燃物：1、自燃物：金属：“锂”、“钾”、“钠”、黄磷、硫化磷、红磷。
赛璐璐类：碳化钙（电石）、磷化石灰、镁粉、铝粉、亚硫酸氢钠。
2、氧化物性质类：氯酸钾、氯酸钠、氯酸铵以及其它的氯酸盐类。
过氧酸钾、过氧酸钠、过氧酸锭以及其它的过氧酸盐类。
过氧化钾、过氧化钠、过氧酸钡以及其它的无机过氧化物。
硝酸钾、硝酸钠以及其它的硝酸盐类。
次氯酸钾及其它的次氯酸盐类。
亚氯酸钠及其它的亚氯酸盐类。
3、易燃物：乙醚、汽油、氧化丙烯、二硫化碳及其它燃点不到-30℃的物质。
普通乙烷、氧化化烯、丙酮、苯、甲基乙基甲酮及其它燃点在-30℃以上而小于0℃的物质。
甲醇、乙醇、二甲苯、醋酸戊酯及其它燃点在0℃以上，小于30℃的物质。
煤油、轻油、松节油、异戊醇、醋酸及其它燃点在30℃以上低于65℃的物质。
4、可燃性气体：氢、乙炔、乙烯、甲烷、乙烷、丙烷、丁烷及其它在温度为15℃时1大气压情况下可能会燃烧的气体。
二、用途本系列盐雾腐蚀试验箱适用于对电子器件、产品零部件、金属材料的防护层等工业产品进行加速盐雾腐蚀试验，迅速方便地重现喷涂与未处理过的金属表面的腐蚀过程。
可按GB10587-89、GB2423.17-93《电工电子产品基本环境试验规程Kα：盐雾试验方法》以及等效的IEC、MIL、DIN、ASTM等相关标准进行各种盐雾腐蚀试验。
盐雾试验操作指导书一、试验目的通过盐雾试验，评价材料和涂层在盐雾环境中的耐腐蚀性能，为产品设计和改进提供依据。
二、试验原理盐雾试验是模拟海洋盐雾气候环境，通过在恒温箱中产生盐雾雾化，将试验样品暴露在盐雾中，观察其在一定时间内的腐蚀情况。
三、试验装置1.恒温恒湿试验箱2.盐水箱3.压缩空气系统4.盐雾发生器5.试样架6.计时器7.照明设备四、试验步骤1.设置试验箱温度和湿度为指定数值。
2.准备好盐水，并将其注入盐水箱。
3.启动压缩空气系统，保证盐雾发生器正常运转。
4.将试验样品放置在试样架上，确保样品表面完整无损。
5.启动盐雾发生器，调节雾化程度使得产生的盐雾均匀喷洒在试验样品上。
6.在规定的时间内进行试验，根据需求可进行周期性观察和记录。
7.试验结束后，停止盐雾发生器并清洗试验样品，记录试验结果。
五、试验注意事项1.操作人员需穿戴防护设备，避免触及盐雾和盐水。
2.定期检查试验设备，确保其正常运行。
3.根据试验标准要求，确定试验时间和观察周期。
4.试验结束后及时清洗试验设备，防止腐蚀。
六、试验数据记录与分析在试验过程中，应记录盐雾试验时间、样品外观变化、腐蚀情况等数据。
通过对试验数据的分析，评估材料耐腐蚀性能，为产品改进提供参考依据。
七、试验报告根据试验数据和分析结果，编制相应的试验报告，明确提出试验结论和建议，为产品质量控制和改进提供参考。
八、试验结束试验结束后，按照规定对试验设备进行清洗和保养，保证设备的正常使用和延长使用寿命。
以上为盐雾试验的操作指导书，操作人员应按照以上步骤进行试验操作，确保试验结果的准确性和可靠性。
盐雾腐蚀试验箱使用说明书用途本系列盐雾试验箱适用于对金属材料的防护层、零部件、电子元件及工业产品等进行加速盐雾腐蚀试验。
PJ/S（YWX/Q）型盐雾腐蚀试验箱符合以下标准：GB2423.17、GB2424.10、CNS3627、JIS-D0201、2371、H8502；ISO3768、3769、3770；ASTM-B117、B268。
以及相等效的IEC、MIL、DIN 等标准进行各种盐雾腐蚀试验。
结构与特点1、本设备工作室的内外胆均采用环氧玻璃钢整体模压成型，具有重量轻、耐腐蚀、强度高、无渗漏、表面平整、光滑易清洗等特点。
2、箱盖水密封形式，使盐雾不致外溢，夹套风道加热，使工作室升温快，温度分布均匀。
3、盐雾箱顶盖设计成110~120℃顶角，不使箱内产生的冷凝聚水直接滴落在试品上。
4、喷雾方式为塔式喷雾，喷雾塔放置于工作室的底面中部（可根据试样移动位置）。
喷嘴的材料为石英玻璃烧制而成，喷出的雾料细小，盐雾呈自然沉降分布均匀。
5、设备的控制系统放置在箱体的右侧，用户操作方便，面板上设置有电源开关、以及触摸屏。
环境条件1．温度：RT+5~55℃（可调）；2．相对湿度：不大于85%RH（环境湿度，不作显示及控制）；3．周围无强烈振动；4．无阳光直接照射或其它热源直接辐射；5．周围无强烈气流，当周围空气需强制流动时，气流不应直接吹到箱体上；6．试验箱应放置平稳，保持水平，因箱体上部采用水密封，防止试验中盐雾或水槽内水处溢；7．盐雾箱的四周应留有一定的距离，方便操作维修；8．请将排雾管连接至实验室外面，但禁止弯曲或成“S”状，排水管可直接连接至下水道；试验前的准备1、工作室底部应加入蒸馏水，以不超过箱底部溢水孔橡皮的离度为准，以防箱体老化。
2、箱体上部四周的密封槽试验前加入蒸馏水（或自来水即可），不宜过满，以关闭箱盖后盐雾不外溢为佳。
3、空气饱和器（不锈钢圆桶）内加入蒸馏水或去离子水（不能加自来水），水位离度为液面计透明玻璃管上部4/5位置，加蒸馏水时，应打开饱和器上部的进水阀，当加到规定水位时，必须关闭阀门。
壹：構造簡介實驗室內部噴塔：內藏式玻璃噴頭置於噴管內部，噴霧經由塔管引道仔經錐形分散器分散到實驗室內部。
噴霧調節器：調整噴霧量的大小，調高噴霧量增加，調低噴霧量減少。
鹽水預熱槽位於噴塔底部，此槽之鹽水是經由鹽水補充瓶注入預熱槽，預熱槽之水位是由浮球控制，可自動控制水位，槽內底部有清洗用之排水口由矽膠塞控制。
收集器：噴嘴所噴出之落霧量，以自有落體方式於80cm2之漏斗杯內，再由道管流至計量杯內。
濕球杯：L形濕球杯乃屬運用濕度時裝水之容器。
置物架：此架乃是由塑鋼製成，故集中點重量以不超過2kg 為限，如分散放置尚可承受10kg以內。
置物架兩旁有上下二排圓孔，是放置置物棒以垂直面分15度，30度角用。
过滤器：用於過濾鹽液中之雜質，確保噴嘴不被雜物堵塞。
加熱水槽：此水槽附著於實驗室底部，用於裝水加熱保持實驗溫濕度平穩，其功能加熱，保溫。
實驗室外部幹濕球溫度計：讀取試驗室內之溫濕度。
計量桶：收集每次試驗之噴霧量，50ml之刻畫密封水槽：利用水封原理，以避免鹽霧外泄飽和空氣桶：放置於控制箱底部，採用SUS#304不銹鋼板製成。
其功能在於空氣經由此桶加溫、加濕，使空氣達到飽和濕度後至噴嘴噴霧。
鹽水補充瓶：自動補充鹽水預熱槽之鹽液試驗蓋：屋頂式斜角100度透視蓋，用於覆蓋于試驗室上方結合為一體。
調壓閥：此閥是空氣壓力過高過低時，藉壓力錶顯示來調整試驗室壓力（試驗條件1kg/cm2）。
壓力錶：此表指針所顯示之壓力是空氣經由飽和空氣桶加溫，傳達噴嘴時所達到的壓力（試驗條件1kg/cm2）。
排氣管：21/2“口徑管線，結合此排霧於室外，不可有積水之現象，使其霧氣自然排出。
排水管：1/2“口徑管線，結合排水管于水排溝，使其廢水由此排出。
入水口：自動補充試驗室及飽和桶之水至正常使用狀況。
控制系統：試驗室溫度控制：乃控制實驗室之溫度，依標準溫度設定，鹽水試驗35℃，耐腐蝕試驗50℃。
飽和空氣桶溫度控制器：乃控制飽和空氣桶之溫度，溫度設定鹽水試驗47℃，耐腐蝕試驗63℃。
盐雾试验箱使用方法说明书使用方法说明书尊敬的用户，感谢您选择我们的盐雾试验箱。
本使用方法说明书将会详细介绍盐雾试验箱的使用方法，帮助您正确操作设备，以便获得准确的试验结果。
一、产品概述盐雾试验箱是一种广泛应用于材料防腐蚀性能评估的设备。
它模拟了盐雾、湿度等恶劣环境条件，用于测试材料在这些条件下的耐腐蚀能力。
二、基本装置（1）试验箱主体：包括箱体、压缩空气系统、加热系统等部分。
（2）控制系统：用于对盐雾试验箱的温度、湿度、试验周期等进行设置和监控。
（3）取样架：用于放置待测样品的架子。
三、使用方法请按照以下步骤正确使用盐雾试验箱：1. 准备工作（1）确保试验箱周围环境清洁、通风良好。
（2）检查盐雾试验液的浓度是否符合要求，并及时更换盐雾试验液。
（3）将待测样品放置在取样架上，并确保样品表面光洁、无杂质。
2. 设定试验参数（1）打开控制系统，并根据试验要求设置试验参数，包括温度、湿度和试验周期等。
（2）确保设定的参数符合试验标准要求，注意不要超出设备的工作范围。
3. 执行试验（1）将设置好的取样架放置在试验箱内。
（2）关闭试验箱门，并确保门密封良好，以防止盐雾泄露。
（3）启动试验箱，开始试验。
4. 试验结束根据试验要求，当试验达到设定的时间后，停止试验并关闭试验箱。
注意事项：（1）试验过程中请勿随意打开试验箱门，以免影响试验结果。
（2）试验完成后，及时清洁试验箱和取样架，以防止盐雾腐蚀设备。
四、维护与保养请按以下方法进行盐雾试验箱的维护与保养：1. 清洁试验箱内部每次试验结束后，请使用清水或者清洁剂擦拭试验箱内部，以去除盐雾等腐蚀物质。
2. 定期检查设备请定期检查盐雾试验箱的各项设备是否正常运行，如发现故障或异常现象，请及时联系我们的售后服务部门进行维修。
3. 更换盐雾试验液根据试验要求和盐雾试验箱的工作情况，定期更换盐雾试验液，以维持试验液浓度的稳定。
4. 注意安全在清洁设备或更换试验液时，请戴上防护手套和护目镜，以确保安全。
、八前首先，感谢贵单位对本公司YWX/Q- 系列盐雾腐蚀试验箱的厚爱，以及对本公司事业的大力支持！市场的竞争，产品质量的要求，推动了环境研究的发展，反过来环境研究的进步，又促进材料产品质量的提高。
可喜的是，我国企业界已认识到：产品的环境适应性试验，是产品质量考核的一个重要手段，环境试验结果的反馈，是提高产品质量的重要依据——事实上，环境试验考核产品质量，已成为现代企业一个必备的程序。
在环境适应性试验设备的研究和开发方面，我们遵循客观规律，以严格的标准，精心制作。
从而保证了设备的精确性、可靠性和实用性。
为使贵单位能够迅速了解和正确使用本系列设备，我们精心编制这册使用说明书。
在贵单位启用本系列设备时，请充分阅读，并务必遵循说明书中所列安全注意事项和操作方法，以防止本系列设备的损坏，保证使用的安全和试验的质量。
一、产品概述1、盐雾试验箱，可以模拟海洋及自然环境中自由沉降的盐雾空气，或则模拟汗水等工作环境。
这种试验适合于有较强抗腐蚀作用的多层组合镀层，例如铜镍铬镀层或多层镍镀层等方面。
2、本系列产品适用于下列试验A :中性盐雾试验（NSS）B :醋酸盐雾试验（ASS）C :铜盐加速乙酸盐雾试验（CASS）（环境温度10-35C，气压86-106Kpa条件下）1、型号：YWX/Q-7502、工作室尺寸（mm ）: 740X1100）500 （长瀝湛）3、温度范围：35〜55C4、温度波动度：±）5C5、温度均匀度：i2C6、盐雾沉降量：1〜2ml/80cm2h7、喷雾方式：塔式喷雾方式8、工作方式：连续或周期喷雾任选1、内外壳为玻璃钢一次性模压成型，耐腐蚀、耐震、耐清洗，绝无泄露现象；2、箱盖采用透明有机玻璃制作，美观大方，方便观察使用；3、喷雾监测：采用双集雾漏斗收集盐雾沉降，能客观反映箱内喷雾均匀性；4、采用水密封结构，完全杜绝盐雾溢出，箱内所有管路均采用高级硅胶管，耐压及耐腐蚀性能优越；5、独特的铰链及箱盖支撑结构，使得箱盖开启轻松自如。
6、喷嘴为玻璃定制而成，长期使用无结晶现象；7、喷雾塔：采用可移动中央塔式喷雾系统，盐雾分布均匀，沉降量可自由调节；8、试验箱具备废水自动排除功能，使接触过实验样品的盐溶液不能回收利用；9、试验箱设计有恒压孔，能有效防止试验箱箱内产生压力差，影响盐雾均匀分布。
10、试验箱设计有油水分离装置，能够对喷雾用压缩空气进行净化，保证控制无杂质、油污；11、试验箱设计有独特的饱和加热装置，对压缩空气进行加温预处理，以保证箱内温度温度均衡。
四、产品使用环境条件:1、环境温度：15〜35C2、相对湿度：不大于85%R.H3、大气压：86〜106Kpa （无急剧变化）4、周围无强烈振动5、无阳光直接照射或其他热源直接辐射6、周围无强烈气流，当周围气流需要强制流动时，气流不应直接吹到箱体上7、周围无高浓度粉尘及腐蚀性物质&尽可能选择通风良好和方便供电及给排水的场所9、试验结束后，打开箱盖会有一些盐雾扩散出来，对周围物品产生腐蚀。
所以本产品安装场所，以独立房间或采用其他隔离措施为宜，排雾管排出的盐雾应排出室外10、设备用电：AC220V± 10%. 50Hz 功率：约9 KW11、为保证设备的正常运行和操作的方便，除保持设备的水平安装外，设备与墙壁或器物之间应预留一定的空间。
（见图）五、外协设备及零部件:1、本设备与外协空压机之间的接口采用自锁快速接头2、配备0.2〜0.3cm3/min的气源六、喷雾系统及结构原理本系列产品采用塔式盐雾发生系统。
压缩机产生的气体经过净化、预热、减压处理后进入喷嘴，盐水补给系统将盐水供给喷嘴吸水管。
喷雾时，压缩空气冲出喷嘴，在吸水管上方产生负压，盐水在负压的作用下，迅速玻璃喷嘴射向顶端锥体，并扩散到整个工作空间，形成弥漫状态，模拟盐雾环境。
设备由工作室，喷雾系统和电气控制系统组成。
工作室为一长方体，是模拟大气盐雾环境的场所。
其内部中央有一只喷雾塔，前侧装有两只集雾漏斗，底部有一只挡水圈，其中心孔通过管道开口于箱体后侧，连接排雾管，以平衡室内外气压。
在工作室内还备有试样搁架，供试样摆放用。
喷雾系统由油水分离器，调压阀，空气饱和器和喷雾塔组成。
该系统将压缩空气净化、减压、饱和后，在喷雾塔中作用于盐水，从而形成盐雾弥散系统。
七、操作方法（一）操作前准备：1、在盐水储存箱内加入调好的工业用盐水，整个试验过程中，盐水水位不得低于总高度的1/4。
2、接好气源。
3、在工作室底部加入自来水到挡水圈溢水口，以防箱体老化。
4、在箱体上部密封槽内加入自来水，以关闭箱盖后不外溢为佳。
5、打开饱和器上部的进水阀，通过加水口（位于控制仪表柜后侧）对饱和器进行加水，水位高度至液位计玻璃管4/5 左右。
加水完毕，必须关好阀门，长期试验后，饱和器内的水分会消耗，应及时关机补水，以防设备的损坏。
6、接好箱体后面的排雾管，允许加长排雾管使盐雾排至室外，排雾管切忌堵塞，管口应低于排雾接头，以免影响排雾，使工作室内压力增高，导致箱盖掀起，影响试验质量。
7、在工作室内搁架上放好试样，要求无叠放，并不得遮盖集雾漏斗。
8、按设备铭牌要求插上适配电源。
9、进气及排雾压力调节：调节减压阀，使进气压力表指示于0.3s 0.4Mpa位置。
使喷雾压力表指示于0.07s0.17Mpa之间即可。
（此项工作，产品出厂时已经调好，用户一般无需再调整。
）二）具体设定举例（中性NSS 试验，运行16H）确认试验室及饱和桶中已加好水1、打开电源开关2、接上气源并打开3、设定仪表温度（仪表具体设定见后）设定试验温度”为35 C设定饱和温度”为37 C4、设定时间:设定“定时”时间为：16H5、按一下“喷雾”及“定时”按钮；附注：其它试验方法参照国标及此设定（二）仪表的设定（设定温度为35 °C ）仪表面板PV测量值SV设定值AT自整定指示OUT加热输出ALM超温指示设定键减小键增加键试验温度仪表的设定INL &| 15F J | AT* OUT «ALM AT e OUT* *ALM目可囚HY1D-硕按设定键1秒目回回HfC^KOO5P 5P35.0AT * OUT* • ALM 目可囚HY1MOOO连续按减小键5P ■ EOB "Tso目可四按设定键1秒AT* OUT# *ALM仪表设置结束仪表内部参数的初始值IHL■HF上AT* OUT «ALMAT> OITT* «ALM目可囚HY按设定键6-10秒目回呂HYTD-WaO■ Ht J按设定键1秒idF JAT* OUT*AT « OUT*•址U目回耳HZD -颗 QHE ■ on目可囚按设定键1秒□ HEHZD -顾SPAT* OUT* *ALMPVIdFOHEHi ID -艸AT#*ALM按设定键i 秒HL/D O目可囚HW^oao按设定键i 秒叮・ OUT#*ALM目可囚HY1D-K )ao按设定键i 秒AT • OUT* *ALMSP□ SBHHD-Wao40AT* OUT* *ALMS 5 □Hilt)-顾AT * OUT* «ALMS 5 □HrlD-baao（四）、气压及喷雾量的调节进气压力调节：打开气泵，连好气管，打开设备上的进气阀门。
此时进气压力表上应显示进气压力。
可以通过油水分离器上的调压阀开调节进气压力的大小。
油水分离器上部有一调压阀，把圆形阀手向上提起，然后可左右旋转调节进气压力大小，调好后请把阀手复位。
进气压力一般调节为4~5Kg/cm 2。
喷雾压力调节：打开设备电源，将喷雾方式选择开关拨至“连续”档，调节第二级减压阀，使喷雾压力表指示于0.7~2.0Kg/cm 2之间即可。
（此项工作，产品出厂时已经调好，用户一般无需再调整。
）喷雾量的调节设备喷雾量的调节可通过调整喷雾塔塔帽及进气压力的大小来调节。
如感觉喷雾量太小，则可以把喷雾塔塔帽往上移动，或调节喷雾压阀门，使喷雾压力稍微大些。
五）设备使用注意事项1、设备在运行中，除非有相当必要，请不要随便开门，将手探入试验箱内，否则可能导致下列不良后果：A ：盐雾外溢，可能腐蚀试验室其他物品；B :容易导致仪表参数错乱；C: 盐雾会冷凝成水滴到试样上，影响试验结果。
2、操作仪表时，请勿随意更改已定参数值，以防影响设备控制精度。
3、试验室若有异常状况或焦味时应停止使用，立即检查。
4、试验结束取置物品时，须戴手套或取置工具。
5、设备运行时，不要打开电气控制箱，以防止尘土入内或产生触电事故。
八、日常维护事项1、随时保持箱体外部，控制面板的清洁；2、盐雾试验结束后，应该对工作室等进行必要的清洁。
3、设备长期不做试验时（2 周以上），应该用清水彻底清洁工作室及水密封槽，并对喷嘴进行清洗，防止盐分结晶，堵塞喷嘴，保证下次试验的正常进行。
4、饱和器内的蒸馏水应勤换，若设备长期不用（ 2 周以上），应该将饱和器里的水通过排水阀排干。
5、长时间不使用设备，应拨下电源插头，重新开机前，应该对电气系统进行必要的检查。
6、每次试验后，将油水分离器中的油污水放出。
7、压力调节阀应定期检查其功能是否正常。
8、发现喷嘴污垢堵塞，可拆下喷嘴，用酒精，二甲笨1：1 盐酸清洗，或用超细钢丝疏通，但是不得损伤喷孔内腔的表面光洁度，以免影响喷雾质量。
九、常见故障现象、原因及对策注：使用过程中，如有其他问题，请和我公司服务或销售部门联系, 电话：0510-********。
