第一部分模拟电子电路实验一函数信号发生器的调试一、实验目的1.了解单片多功能集成电路函数信号发生器的功能及特点。
2.会用示波器测量波形的各种参数。
3.掌握正弦波失真调节、频率调节和幅度调节的方法。
二、实验仪器1.双踪示波器2.频率计三、实验原理图1-1 函数信号发生器1.ICL8038是单片集成函数信号发生器,其内部框图如图1-2所示。
它由恒流源I1和I2、电压比较器A和B、触发器、缓冲器和三角波变正弦波电路等组成。
外接电容C由两个恒流源充电和放电,电压比较器A、B的阈值分别为电源电压(指U CC+U EE)的2/3和1/3。
恒流源I1和I2的大小可通过外接电阻调节,但必须I2>I1。
当触发器的输出为低电平时,恒流源I2断开,恒流源I1给C充电,它的两端电压UC随时间线性上升,当U C达到电源电压的2/3时,电压比较器A的输出电压发生跳变,使触发器输出由低电平变为高电平,恒流源I2接通,由于I2>I1(设I2=2I1),恒流源I2将电流2I1加到C上反充电,相当于C由一个净电流I放电,C两端的电压UC又转为直线下降。
当它下降到电源电压的1/3时,电压比较器B的输出电压发生跳变,使触发器的输出由高电平跳变为原来的低电平,恒流源I2断开,I1再给C充电,…如此周而复始,产生振荡。
若调整电路,使I2=2I1,则触发器输出为方波,经反相缓冲器由管脚⑨输出方波信号。
C上的电压UC,上升与下降时间相等,为三角波,经电压跟随器从管脚③输出三角波信号。
将三角波变成正弦波是经过一个非线性的变换网络(正弦波变换器)而得以实现,在这个非线性网络中,当三角波电位向两端顶点摆动时,网络提供的交流通路阻抗会减小,这样就使三角波的两端变为平滑的正弦波,从管脚②输出,而尖端存在一点失真。
图1-2 ICL8038原理框图2.ICL8038管脚功能图图1-3 ICL8038管脚图四、实验内容PTP7和PTP8用作扩展外接电容用,电容越小,频率越大,PS1、PS2、PS3对应值为1000P、0.01µf、0.1µf。
《模拟电子技术》实验指导书学生姓名:所在系:年级:专业:指导教师:实验管理制度1.按教学要求教师要提前试做,并完成规定的实验。
2.实验地点:3.实验前的设备、仪器、器件材料等准备充分。
4.提前做好操作安全教育。
5.遵守实验室管理制度,爱护实验设施。
6.引导学生完成实验。
《模拟电子技术实验》指导书一、实验课的任务与作用实验是学生学习《模拟电子技术》课程中对所学的理论知识的验证、开发的过程,是强化学生动手能力的必要手段,通过实验加强对所学理论知识的理解、对各种元器件和设备的认识,为后续课学习,特别是实训课的学习奠定坚实基础。
二、实验教学目标及基本要求﹙一﹚教学目标要求使学生基本掌握常用电子仪器仪表及设备的原理及使用,掌握基本电路的组装、调试和参数测量方法,会对异常数据进行分析、处理,对实验结果进行分析、判断。
﹙二﹚实验报告要求1.按实验指导书的格式要求填写实验报告。
2.按规定的实验内容及实验步骤进行实验并填写实验结果。
实验结果记录尽可能真实。
3.实验报告中要求有对结果的分析,去伪存真。
4.得出正确的结论。
负反馈放大器的性能五.《模拟电子技术实验》实践教学课题指导及教学要求实验一基本放大电路一、实验目的:(1)掌握基本放大电路电流控制作用的原理。
(2)掌握静态工作点的设置对三极管工作状态的影响。
(3)学会测量三极管的特性曲线。
二、实验内容:(1)调节基极电流的大小,观察集电极电流的变化,找出规律。
(2)输入交流信号,通过改变基极电位的大小,用示波器观察输出电压波形的变化。
(3)分别使输出和输入固定电流,改变输入和输出电流,记录与其对应的电压值,并画出其特性曲线。
三、实验原理1.静态工作点的估算实验电路如图1-1所示,为电阻分压式工作点稳定单管放大器实验电路:LR SRSU2.7K1K1-1电阻分压式工作点稳定单管放大器2.测试三极管输入、输出特性曲线电路四、实验设备直流稳压电源一台,双踪示波器一台,万用表两块,电子电工试验台,电阻,电容,电位器,导线若干。
模拟电子技术实验指导书安阳工学院电子信息与电气工程学院电工电子教研室实验要求1.实验前必须充分预习,完成指定的预习任务。
预习要求如下:(1)认真阅读实验指导书,分析、掌握实验电路的工作原理,并进行必要的估算。
(2)完成各实验“预习要求”中指定的内容。
(3)熟悉实验任务。
(4)复习实验中所用各仪器的使用方法及注意事项。
2.使用仪器和实验箱前必须了解其性能、操作方法及注意事项,在使用时应严格遵守。
3.实验时接线要认真,相互仔细检查,确定无误才能接通电源,初学或没有把握应经指导教师审查同意后再接通电源。
4.模拟电路实验注意:(1)在进行小信号放大实验时,由于所用信号发生器及连接电缆的缘故,往往在进入放大器前就出现噪声或不稳定,有些信号源调不到毫伏以下,实验时可采用在放大器输入端加衰减的方法。
一般可用实验箱中电阻组成衰减器,这样连接电缆上信号电平较高,不易受干扰。
(2)做放大器实验时如发现波形削顶失真甚至变成方波,应检查工作点较设置是否正确,或输入信号是否过大,由于实验箱所用三极管hfe 大,特别是两级放大电路容易饱和失真。
5.实验时应注意观察,若发现有破坏性异常现象(例如有元件冒烟、发烫或有异味)应立即关断电源,保持现场,报告指导教师。
找出原因、排除故障,经指导教师同意再继续实验。
6.实验过程中需要改接线时,应关断电源后才能拆、接线。
7.实验过程中应仔细观察实验现象,认真记录实验结果(数据波形、现象)。
所记录的实验结果经指导教师审阅签字后再拆除实验线路。
8.实验结束后,必须关断电源、拔出电源插头,并将仪器、设备、工具、导线等按规定整理。
9.实验后每个同学必须按要求独立完成实验报告。
目录实验一常用电子仪器的使用 (1)实验二单管共射放大电路设计 (3)实验三两级交流放大电路设计 (7)实验四负反馈放大电路设计 (9)实验五基本运算电路设计 (12)实验六RC正弦波振荡电路设计 (13)实验一常用电子仪器的使用一、实验目的1.熟悉函数信号发生器、示波器、交流毫伏表及数字万用表的工作原理。
《模拟电子技术》实验指导书1 概述1.1 模拟电子技术基础实验的性质与任务模拟电子技术课程是一门应用性很强的课程,,具有较强的工程实践性,实验是不可缺少的教学环节。
在实验的过程中,往往可以发现新问题,产生新的设想,有利于培养学生的创新意识和创造能力。
通过实验,使学生达到下述要求:1)看懂基本电子线路图,具有分析电路的能力;具有合理选用元器件并构成小系统电路的能力。
2)掌握查阅和利用技术资料解决实际问题的方法;具有分析和排除基本电子线路一般故障的能力。
3)掌握常用电子测量仪器的选择、仪器说明书的使用和仪器的使用方法;掌握各种电信号的基本测试方法。
4)能够根据实验任务拟定实验方案,独立完成实验的、实事求是的、文字通顺和字迹端正的实验报告。
5)具有一定的综合设计能力和创新意识。
6)具有严肃、认真的工作习惯,实事求是的科学态度和团队协作精神;具有守纪律、爱护公物的优良品质。
7)掌握实验室的安全用电知识。
1.2 模拟电子技术基础实验的基本程序实验的基本程序一般有如下几个环节:1)实验准备。
实验能否顺利进行并收到预期的效果,很大程度上取决于实验前的预习和准备工作是否充分。
因此每次实验前,必须详细阅读实验讲义,明确每次实验的目的与任务,掌握必要的实验理论和方法,了解实验内容和实验设备的使用方法,在此基础上简要地写出实验预习报告。
2)实验操作。
正确的操作程序和良好的工作方法是实验顺利进行的保证。
3)实验总结。
写出实验报告,对电路的设计方法和实验方法加以总结。
1.3 实验报告实验报告是实验工作的全面总结。
写报告的过程,就是对电路的设计方法和实验方法加以总结,对实验数据加以处理,对所观察的现象、所出现的问题以及采取的解决方法加以分析、总结的过程。
实验报告要求文句通顺、简明扼要、字迹端正、图表清晰、结论正确、分析合理。
对于工科学生来说,撰写实验报告是一种基本技能训练,通过写实验报告,能够深化对技术基础理论的认识,提高技术基础理论的应用能力;提高记录、处理实验数据、分析与判断实验结果的能力;培养严谨的学风和实事求是的科学态度;锻炼科技文章的写作能力等。
实验一常用电子仪器的使用一、实验目的1、学习电子电路实验中常用的电子仪器——示波器、函数信号发生器、直流稳压电源、交流毫伏表、频率计等的主要技术指标、性能及正确使用方法。
2、初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。
二、实验原理在模拟电子电路实验中,经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。
它们和万用电表一起,可以完成对模拟电子电路的静态和动态工作情况的测试。
实验中要对各种电子仪器进行综合使用,可按照信号流向,以连线简捷,调节顺手,观察与读数方便等原则进行合理布局,各仪器与被测实验装置之间的布局与连接如图1-1所示。
接线时应注意,为防止外界干扰,各仪器的共公接地端应连接在一起,称共地。
信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线,示波器接线使用专用电缆线,直流电源的接线用普通导线。
图1-1 模拟电子电路中常用电子仪器布局图1、示波器示波器是一种用途很广的电子测量仪器,它既能直接显示电信号的波形,又能对电信号进行各种参数的测量。
现着重指出下列几点:1)、寻找扫描光迹将示波器Y轴显示方式置“Y1”或“Y2”,输入耦合方式置“GND”,开机预热后,若在显示屏上不出现光点和扫描基线,可按下列操作去找到扫描线:①适当调节亮度旋钮。
②触发方式开关置“自动”。
③适当调节垂直()、水平()“位移”旋钮,使扫描光迹位于屏幕中央。
(若示波器设有“寻迹”按键,可按下“寻迹”按键,判断光迹偏移基线的方向。
)2)、双踪示波器一般有五种显示方式,即“Y1”、“Y2”、“Y1+Y2”三种单踪显示方式和“交替”“断续”二种双踪显示方式。
“交替”显示一般适宜于输入信号频率较高时使用。
“断续”显示一般适宜于输入信号频率较底时使用。
3)、为了显示稳定的被测信号波形,“触发源选择”开关一般选为“内”触发,使扫描触发信号取自示波器内部的Y通道。
4)、触发方式开关通常先置于“自动”调出波形后,若被显示的波形不稳定,可置触发方式开关于“常态”,通过调节“触发电平”旋钮找到合适的触发电压,使被测试的波形稳定地显示在示波器屏幕上。
实验一常用电子仪器的使用一.实验目的1.学习电子电路实验中常用电子仪器:示波器、低频信号发生器、交流毫伏表、万用表等的正确使用方法。
2.初步掌握用双踪示波器观察信号波形和读取波形参数的方法。
二.实验仪器及器件1.示波器(YB4324)2.交流毫伏表(TG2172)3.功率函数信号发生器(YB1631)4.数字万用表(UT52)三.实验内容1.双踪示波器使用前的检查:(1)把面板上的各旋钮旋至如下列的位置:(2)接通电源,电源指示灯亮。
预热3-5分钟,分别调节亮度和聚焦旋钮。
使光迹的的亮度适中、清晰。
(3)"输入耦合"置于“AC”位置、将本机校准信号输入到 Y1(CH1)通道。
调节“电平”旋钮使波形稳定,再分别调节 Y和 X轴的位移旋钮,使波形对准刻度。
将图形记录下来,并读出其幅度和周期是否和校准信号吻合。
采用同样的方法分别检查 Y2(CH2)通道。
周期:_______*________=__________幅度:_______*________=__________2.用示波器和毫伏表测量正弦信号信号发生器(YB1631)输出电压幅度分别调到10V、1.0V、60mV(要求必须仅操作信号发生器本身各旋钮得到上述输出),然后用示波器记毫伏表精确测量其实际值,并按表-1的形式记录之。
将信号发生器的输出频率分别调到100HZ,1KHZ,20KHZ,用示波器精确测量输出信号的实际周期,再计算出具体频率,并按表-2的形式记录之。
信号发生器(YB1631)输出频率为1KHZ、幅值为 lV的信号引入双踪示波器 Y1输人端,Y2输入端引入本机校准信号、适当调整面扳上的旋钮、使荧光屏上显示两个稳定的波形,并记录波形特点.*5.用示波器和万用表测量直流信号用示波器和万用表测量ACL-Ⅱ输出的+/-5V,+/-12V的直流电压的实际值,并按表-3的形式记录之四.实验报告处理要求1.根据实验记录、整理有关数据:2.当信号频率由1KHZ变为100HZ,如扫描频率不变、示波器上正旋波个数是增加还是减少;若波形个数不变,扫描频率如何改变?实验二晶体管放大器静态调测与增益测试一、实验目的1.学习放大器静态工作点的调测方法与动态参数的测试。

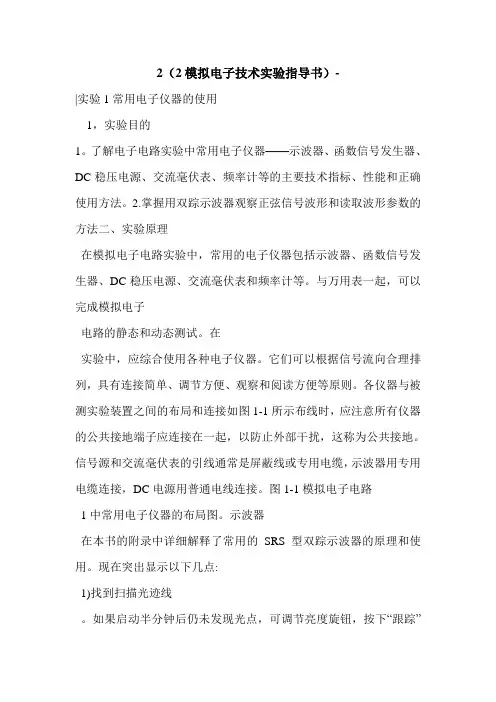

2(2模拟电子技术实验指导书)-|实验1常用电子仪器的使用1,实验目的1。
了解电子电路实验中常用电子仪器——示波器、函数信号发生器、DC稳压电源、交流毫伏表、频率计等的主要技术指标、性能和正确使用方法。
2.掌握用双踪示波器观察正弦信号波形和读取波形参数的方法二、实验原理在模拟电子电路实验中,常用的电子仪器包括示波器、函数信号发生器、DC稳压电源、交流毫伏表和频率计等。
与万用表一起,可以完成模拟电子电路的静态和动态测试。
在实验中,应综合使用各种电子仪器。
它们可以根据信号流向合理排列,具有连接简单、调节方便、观察和阅读方便等原则。
各仪器与被测实验装置之间的布局和连接如图1-1所示布线时,应注意所有仪器的公共接地端子应连接在一起,以防止外部干扰,这称为公共接地。
信号源和交流毫伏表的引线通常是屏蔽线或专用电缆,示波器用专用电缆连接,DC电源用普通电线连接。
图1-1模拟电子电路1中常用电子仪器的布局图。
示波器在本书的附录中详细解释了常用的SRS型双踪示波器的原理和使用。
现在突出显示以下几点:1)找到扫描光迹线。
如果启动半分钟后仍未发现光点,可调节亮度旋钮,按下“跟踪”板键判断光点位置。
然后适当调整垂直(←)和水平(→)移动旋钮,将光点移动到荧光屏的中心。
2)为了显示稳定的波形,应注意SR8示波器面板上的以下控制开关(或旋钮)a,”扫描速率”开关(t/div)-其位置应根据观测信号的周期来确定“触发源选择”开关(内部和外部)-通常选择为内部触发器1°c,“内部触发源选择”开关(连接到Yb)-通常处于正常状态(推进位置) 此时可以同步从Y A或YB输入的单个信号,因此当执行双向同时显示时,两个波形被置于拉出(拉出YB)位置,以便比较两个波形的相对位置。
此时,触发信号仅取自YB,因此只有YB输入的信号是同步的d,“触发模式”开关——通常可以放置在“自动”位置首先找到扫描或波形。
如果波形稳定性差,则可将其置于“高频”或“正常”位置,但必须同时调节电平旋钮以稳定波形。
篇一:模拟电子技术实验指导书《模拟电子技术》实验教学指导书课程编号:1038181007前言一、实验总体目标通过实验教学,使学生巩固和加深所学的理论知识,培养学生运用理论解决实际问题的能力。
学生应掌握常用电子仪器的原理和使用方法,熟悉各种测量技术和测量方法,掌握典型的电子线路的装配、调试和基本参数的测试,逐渐学习排除实验故障,学会正确处理测量数据,分析测量结果,并在实验中培养严肃认真、一丝不苟、实事求是的工作之风。
二、适用专业年级电子信息工程、通信工程、自动化、建筑设施智能技术等专业二年级本科学生。
三、先修课程《高等数学》、《大学物理》、《电路分析基础》或《电路》。
网络化模拟电路实验台:36套(72组)主要配置:数字存储示波器、dds信号发生器、数字交流毫伏、模块化单元电路板等。
六、实验总体要求本课程要求学生自己设计、组装各种典型的应用电路,并用常用电子仪器测试其性能指标,掌握电路调试方法,研究电路参数的作用与影响,解决实验中可能出现各种问题。
1、掌握基本实验仪器的使用,对一些主要的基本仪器如示波器、、信号发生器等应能较熟练地使用。
2、基本实验方法、实验技能的训练和培养,牢固掌握基本电路的调整和主要技术指标的测试方法,其中还要掌握电路的设计、组装等技术。
3、综合实验能力的训练和培养。
4、实验结果的处理方法和实验工作作风的培养。
七、本课程实验的重点、难点及教学方法建议本课程实验的重点是电路的正确连接、仪表的正确使用、数据测试和分析;本课程实验的难点是电路的设计方法和综合测试与分析。
在教学方法上,本课程实验应提前预习,使学生能够利用原理指导实验,利用实验加深对电路原理的理解,掌握分析电路、测试电路的基本方法。
目录实验一常用电子仪器的操作与使用????????????????1 实验二单管放大电路的设计???????????????????4 实验三多级放大电路的综合实验?????????????????6 实验四实验五实验六rc差动式放大电路的设计与实现???????????????10 集成运算放大器应用电路综合实验?????????????12 正弦波振荡器的设计与实现???????????????18实验一常用电子仪器的操作与使用一、实验目的1、了解常用电子仪器、仪表的功能与性能指标。
模拟电子技术实验指导书刘久付编河海大学电气工程学院电工电子实验中心电子学实验室二○○四年九月1目录实验一 模拟电路常用仪器仪表的使用 (1)实验二 单级低频电压放大电路 (4)实验三 两级放大电路 (7)实验四 差分放大电路 (10)实验五 通用集成运算放大器主要参数的测试 (14)实验六 模拟运算电路 (17)实验七 积分、微分电路 (21)实验八 波形产生电路 (23)实验九 集成波形产生电路 (25)实验十 精密整流电路 (29)实验十一 稳压电源电路 (32)实验十二 集成低频功率放大电路 (35)实验十三 综合设计实验 (38)附录附录一 示波器 (39)附录二函数发生器 (50)附录三交流毫伏表 (54)附录四直流稳压电源 (56)参考文献 (59)2实验一 模拟电路常用仪器仪表的使用一、实验目的1、掌握常用电子仪器的使用方法;2、掌握几种典型信号的幅值、有效值和周期的测量。
二、实验内容1、熟悉示波器、函数发生器、交流毫伏表和直流稳压电源等常用电子仪器面板上各控制件的名称及作用。
2、掌握常用电子仪器的使用方法。
①直流稳压电源的使用(DF1701S型)a.将两路可调直流稳压电源独立稳压输出,调节一路输出电压为10V,另一路也为10V。
b.将直流稳压电源输出接为图1-1所示正负电源形式;输出直流电压为±10V。
+-10V图1-1正负电源c.将两路可调直流稳压电源串联使用,调节输出稳压值为30V。
②示波器、函数发生器和交流毫伏表的使用a.示波器双踪显示,调出两条扫描线;注意最好将触发方式置于“FIX”并与其它方式进行比较。
b.校准信号的测试用示波器显示校准信号的波形,测量该电压的峰峰值、周期和频率;并将测量结果与已知的校准信号峰峰值、周期和频率相比较。
c.正弦波的测试用函数发生器产生频率为1KHz(由LED屏幕指示),有效值为2V(用交流毫伏表测量)的正弦波;再用示波器显示该正弦交流电压波形,测出其周期、频率、峰峰值和有效值;将数据填入表1-1中。
实验2基尔霍夫定律的验证一、实验目的1. 验证基尔霍夫定律的正确性,加深对基尔霍夫定律的理解。
2. 学会用电流插头、插座测量各支路电流。
二、原理说明基尔霍夫定律是电路的基本定律。
测量某电路的各支路电流及每个元件两端的电压,应能分别满足基尔霍夫电流定律(KCL)和电压定律(KVL)。
即对电路中的任一个节点而言,应有ΣI=0;对任何一个闭合回路而言,应有ΣU=0。
运用上述定律时必须注意各支路电流或闭合回路的正方向,此方向可预先任意设定。
三、实验设备同实验一。
四、实验内容实验线路与实验四图1-1相同,用DVCC-03挂箱的“基尔霍夫定律/叠加原理”电路板。
1. 实验前先任意设定三条支路电流正方向。
如图1-1中的I1、I2、I3的方向已设定。
闭合回路的正方向可任意设定。
2. 分别将两路直流稳压源接入电路,令U1=6V,U2=12V。
3. 熟悉电流插头的结构,将电流插头的两端接至数字电流表的“+、-”两端。
4. 将电流插头分别插入三条支路的三个电流插座中,读出并记录电流值。
5. 用直流数字电压表分别测量两路电源及电阻元件上的电压值,记录之。
五、实验注意事项1. 同实验一的注意1,但需用到电流插座。
2.所有需要测量的电压值,均以电压表测量的读数为准。
U1、U2也需测量,不应取电源本身的显示值。
3. 防止稳压电源两个输出端碰线短路。
4. 用指针式电压表或电流表测量电压或电流时,如果仪表指针反偏,则必须调换仪表极性,重新测量。
此时指针正偏,但读得电压或电流值必须冠以负号。
若用数显电压表或电流表测量,则可直接读出电压或电流值。
但应注意:所读得的电压或电流值的正确正、负号应根据设定的电流参考方向来判断。
六、预习思考题1. 根据图1-1的电路参数,计算出待测的电流I1、I2、I3和各电阻上的电压值,记入表中,以便实验测量时,可正确地选定电流表和电压表的量程。
2. 实验中,若用指针式万用表直流毫安档测各支路电流,在什么情况下可能出现指针反偏,应如何处理?在记录数据时应注意什么?若用直流数字电流表进行测量时,则会有什么显示呢?七、实验报告1. 根据实验数据,选定节点A,验证KCL的正确性。
实验一 常用电子仪器的使用一、 实验目的1.熟悉示波器,低频信号发生器和频率计等常用电子仪器面板,控制旋钮的名称,功能及使用方法。
2.学习使用低频信号发生器和频率计。
3.初步掌握用示波器观察波形和测量波形参数的方法。
二、实验原理在电子电路实验中,经常使用的电子仪器有示波器、低频信号发生器、直流稳压电源、交流毫伏表及频率计等。
它们和万用电表一起,可以完成对电子电路的静态和动态工作情况的测试。
实验中要对各种电子仪器进行综合使用,可按照信号流向,以连线简捷,调节顺手,观察与读数方便等原则进行合理布局,各仪器与被测实验装置之间的布局与连接如图1—1所示。
接线时应注意,为防止外界干扰,各仪器的共公接地端应连接在一起,称共地。
信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线,示波器接线使用专用电缆线,直流电源的接线用普通导线。
图1—1 模拟电子电路中常用电子仪器布局图1. 低频信号发生器低频信号发生器按需要输出正弦波、方波、三角波三种信号波形。
输出电压最大可达20V (峰-峰值)。
通过输出衰减开关和输出幅度调节旋钮,可使输出电压在毫伏级到伏级范围内连续调节。
低频信号发生器的输出信号频率可以通过频率分档开关进行调节。
低频信号发生器作为信号源,它的输出端不允许短路。
2.示波器示波器是一种用途极为广泛的电子测量仪器,它能把电信号转换成可在荧光屏幕上直接观察的图象。
示波器的种类很多,通常可分通用、多踪多线、记忆存贮、逻辑专用等类。
双踪示波器可同时观测两个电信号,需要对两个信号的波形同时进行观察或比较时,选用双踪示波器比较合适。
本实验要测量正弦波和方波脉冲电压的波形参数,正弦信号的波形参数是幅值U m 、周期T (或频率f )和初相;脉冲信号的波形参数是幅值U m 、周期T 和脉宽T P 。
幅值U m 、峰峰值U P-P 和有效值都可表示正弦量的大小,但用示波器测U P-P 较方便(用万用表交流电压档测得的是正弦量的有效值U=2m U )。
模拟电子技术实验指导书本实验指导书是为模拟电子技术实验编写,根据课程特点,以下分别介绍有关实验目的、要求、注意事项及实验室守则。
一、实验目的:模拟电子技术是一门工程技术基础性质的课程,因此实验方法的学习是本门课教学过程中的一个必不可少的环节。
其目的为:(一) 依据理论课的内容对重要的原理加以验证,巩固和加深所学的理论知识,使学生更深入,形象地理解掌握所学知识。
(二) 熟悉模拟电子电路中常用元器件的使用方法,及其性能。
(三) 熟悉电子测量技术和模拟电子线路的调试技术。
(四) 学会处理实验数据,分析实验结果,编写实验报告;培养严谨、实事求是的科学作风,并从实验结果中分析出正确结论。
(五) 学会查找实验故障,并排除故障。
(六) 培养科学的工作态度,即认真地按要求完成操作。
做到细致、周密,并勤于动手,善于思考。
二、实验要求:(一) 进入实验室以前,必须复习与此次实验的有关理论知识。
了解本次实验的实验目的、原理、内容、仪器及注意事项等,并完成理论分析与计算,并做好预习报告。
(二) 进入实验后,首先认真检查仪器、设备是否齐全、完好。
(三) 实验中遇有异常气味和危险现象时,应立即切断电源并通知指导教师,只有在找出故障后方可继续实验。
实验室规则1 进入实验室后,按预先编号小组进入相应实验台,自觉遵守纪律,做实验时不得大声喧哗和打闹,不准吸烟或做其他有碍实验的活动。
进行实验时,如违反实验室各项规定,指导教师有权停止实验。
2 实验时一定要亲自动手,独立操作,对实验数据与波形要认真、实事求是地做以记录,善始善终。
对无故缺课者原则上不予补做,并以实验不及格处理。
3 测量数据和使用仪器时应注意设备及人身安全,要特别小心,防止触电故事的发生。
4 要以主人翁的态度爱护实验设备、仪器、仪表,按操作规程使用,不得无目的乱旋乱开,不得乱动与本次实验无关的仪器、设备。
对违章使用造成仪器、仪表损坏者,视情节轻重按学校的有关规定严肃处理。
重庆正大软件职业技术学院自编教材模拟电子技术实验指导书主编:周树林参编:景兴红审稿:刘解生(电子信息类专业适用)电子信息工程系2012年1月印目录实验须知 (I)一常用电子仪器的使用····················- 1 - 二单管交流放大电路·····················- 8 - 三反馈放大电路试验····················- 12 - 四 OTL互补对称功率放大电路················- 15 - 五低频功率放大器试验···················- 18 - 六比例、求和运算电路···················- 21 - 七波形发生电路······················- 25 - 八有源滤波电路的研究···················- 29 - 九函数发生器实验·····················- 34 - 十直流稳压电路······················- 37 - 十一电压、电流表电路···················- 41 - 十二 RC正弦波振荡器····················- 46 -实验须知实验是研究自然科学的一种重要的方法,而电子学又是一门实践性很强的学科。
